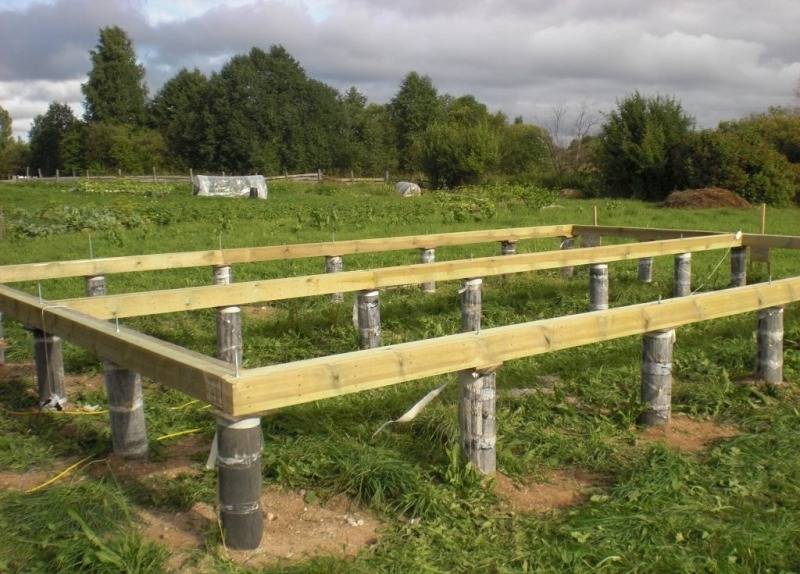

Столбчатый фундамент
Столбчатые фундаменты. Делятся на буронабивные, бурозабивные и винтовые. Принцип устройства всех трех типов примерно одинаков: в отверстия в земле любым из трех способов устанавливаются сваи (столбы), которые и служат опорой для будущего строения. По стоимости эти типы фундаментов в разы (2,5–5 раз) экономичнее ленточных и плитных фундаментов, поскольку расход материалов снижен за счет дискретности опор.
Столбчатый буронабивной фундамент
Столбчатые фундаменты хороши в условиях пучинистых грунтов и в местностях с глубоким промерзанием грунта зимой. Однако существует несколько довольно серьезных недостатков. Во-первых, при устройстве столбчатого фундамента приготовьтесь к тому, что ваше строение останется без подвального помещения. Не предусматривает, увы, столбчатый фундамент подвалов. Во-вторых, возникает большая проблема с устойчивостью фундамента к опрокидыванию, посему в горизонтально неустойчивых грунтах устройство фундаментов этого типа не только не рекомендуется, а даже строжайше запрещено. Так же неэффективны столбчатые фундаменты на песчаных и супесчаных почвах. В-третьих, при устройстве дома на сваях возникает проблема с устройством цоколя. По технологии пространство между сваями заполняют землей (устройство забирки), что достаточно трудоемко и сложно в исполнении.
Рассмотрим каждый из них подробнее.
Свайные фундаменты
Этот тип фундаментов применяется для строительства на заболоченных, водонасыщенных и сыпучих грунтах. Сваи могут использоваться также под фундаменты на пучинистых грунтах при необходимости большого заглубления до уровня промерзания.
Существуют следующие разновидности свай под фундаменты:
- Забивные — сваи железобетонные прямоугольного сечения с заостренным с одной стороны концом, которые забиваются в грунт при помощи специальной сваебойной техники.
- Трубобетонные — сваи в виде полой трубы с конусным наконечником, которые, после погружения в грунт специальными пневмомашинами, заполняются бетонной смесью. Сваи такого типа в частном строительстве не используются.
- Буронабивные — в заранее сделанную скважину вставляется арматурный каркас, а затем заливается бетон.
- Винтовые — металлические полые сваи с наконечником для ввинчивания в грунт специальной техникой или вручную.
Сваи под забивной фундамент
Рассмотрим устройство каждого из типов фундамента отдельно
Ленточный фундамент
Разметка фундамента под дом 3х3 м
Ленточный фундамент представляет собой траншеи, заполненные железобетоном, бутобетоном, кирпичом или фундаментными железобетонными блоками. Траншеи копаются непосредственно под стенами.
Материал, используемый для фундамента, зависит от типа грунта:
- Кирпичный фундамент. Используется крайне редко, в основном для наружной части фундамента. Данный тип может быть использован на глиняном грунте. Ни в коем случае нельзя его применять при повышенном уровне грунтовых вод.
- Бутобетон. Применяется на скалистых либо песчаных грунтах.
- Бетонные плиты и литой железобетон используется на глиняных грунтах.
Плюсы данного фундамента заключаются в следующем:
- Подходит для строительства на любом грунте.
- Возможность размещения под постройкой подвала.
- Более дешевый и простой чем плитный.
Ленточный фундамент может быть:
- Мелкозаглубленый. Используется на устойчивых, стабильных грунтах и для строительства легких построек. Глубина траншеи для такого грунта не превышает 70 см, то есть, не проходит глубже уровня промерзания грунта.
- Заглубленный фундамент. Используется только для тяжелых построек. Глубина траншеи для такого грунта проходит дальше уровня промерзания земли. Такой тип фундамента хорош тем, что является устойчивым к сдвигам грунта. Однако только при условии что здание, стоящее на нем будет достаточно тяжелым.
- Монолит. Внутреннее пространство граней заливается бетоном.
- Сборная лента. Данный тип фундамента не заливается раствором, а собирается из отдельных железобетонных фундаментных плит.
Разметка внешнего контура фундамента
Свайный фундамент
Если грунт, на котором строится дом слишком слабый чтобы удержать постройку, либо слишком неровный, разумным решением будет свайный фундамент.
Благодаря тому, что сваи проникают довольно глубоко, появляется возможность миновать слабые слои и поставить опору на более сильные. Сверху на сваи устанавливаются балки и стены, таким образом, получается устойчивый фундамент.
Сваи бывают следующих типов:
- Забивные. Массивные, длинные, армированные бетонные сваи с заостренным концом. Углубляется в грунт путем забивания с помощью специальной техники. Обычно не используется в частном строительстве небольших домов, так как использование техники, является довольно затратным удовольствием.
- Буронабивные. Вместо того чтобы вбивать готовые сваи, в грунте пробуриваются скважины, которые заполняются бетоном, высота верхушек которых регулируется в зависимости от плана постройки. Могут быть армированные или же неармированные.
- Винтовые. Металлические, заостренные сваи с винтами на конце. Это дает возможность более простым способом углубить их на необходимую глубину. Такой тип фундамента чаще используется в негабаритных частных постройках.
Плитный фундамент
Универсальный, надежный и самый дорогой тип фундамента. Монолитная железобетонная плита отливается на «подушке» под размер дома или немного больше. При движении грунта, подушка может плавать, что придает строению устойчивости.
Плитный фундамент может быть следующих типов:
- Мелкозаглубленный плитный фундамент. Устанавливается на поверхности грунта. Минусом такого фундамента является то что исключается возможность строительства подвала.
- Заглубленный плитный фундамент. При его строительстве вырывается яма с ровными стенами под размер дома, по дну выливается плита. При использовании данного фундамента возможно строительство подвала.
Схема разметки фундамента с учетом установленных норм расстояния до соседнего участка
Столбчатый фундамент
Является самым простым и дешевым, однако, и самым ненадежным фундаментом. Суть его заключается в том, что по периметру обозначения контуров стен устанавливаются невысокие столбы из кирпича, камней или бута. Устанавливаются они в наиболее ответственных местах, расстояние между ними от 1,2 до 2,5 метров.
Сверху устанавливается связующая балка, которая и формирует основу для будущего строения. Так же существует углубляющийся тип столбчатого фундамента. В местах основных опорных мест бурятся скважины, которые заливаются бетоном и армируются.
Снизу, для большей устойчивости, такие столбы расширены. Столбчатый фундамент устанавливается только на устойчивых фундаментах, и подходит лишь для малоэтажных, легких построек. Кроме того исключается строительство подвала.
Обзор монолитного и сборного фундамента
На фото схема монолитного фундамента
Особенности монолитного и сборного фундамента для строительства частного дома. Отличительной характеристикой монолитного фундамента является способность выдерживать значительные нагрузки, благодаря чему именно монолитный фундамент используется как основа для железобетонных ограждений. Однако на его возведение потребуется очень много ресурсов – как материальных, так и человеческих. Использование специальных видов техники – это также одно из необходимых условий в данном случае.
Сборная конструкция будет несколько проще в плане сооружения, однако этот тип фундамента не подходит для пучинистых грунтов, подверженных глубокому промерзанию. Кроме того, не получится на таком основании построить дом сложной формы – необходимо будет обрезать стандартные блоки, использующиеся для его возведения, что само по себе весьма проблематично. А вот для зданий простой формы (капитальных гаражей, например), сборный фундамент – то, что надо!
От чего зависит цена фундамента под строительство дома
Основание принимает на себя большой вес построенного дома и распределяет его равномерно на поверхности грунта. Чем будет хуже несущая способность грунта, и чем тяжелее дом, тем надёжнее и прочнее должен быть фундамент, следовательно, цена на его обустройство будет выше.
Для легких домов подходят основания свайного и столбчатого типа, а вот для построек имеющих большой вес, потребуется создавать более массивную фундамент, здесь выбор отдаётся в пользу плитного типа или ленточного. Стоимость любого фундамента также зависит от его глубины, которую делают с учётом промерзания грунта.
Если цоколь в высоту будет больше двадцати сантиметров, то это существенно повышает затраты материалов на создание основания. В средней полосе нашей страны цоколь делают в высоту от 45 см до 50 см. К тому же, если грунт на участке строительства будет проблемным, то потребуется прибегать к дополнительным работам: обустройство дренажной системы, по которой будут отводиться грунтовые воды и качественное уплотнение почвы.
Перед началом строительства рекомендуется выполнить георазведку, что тоже увеличивает затраты.
Видео описание
Какие существуют типы фундамента? Как происходит строительство фундамента и сколько стоит? Все это и многое другое смотрите в данном выпуске:
Заключение
Строительство фундамента – это очень важный этап работ, поэтому к его выбору и обустройству следует подходить основательно. Чтобы сэкономить собственное время и силы, лучше обратиться в строительную компанию, где вам не только посоветуют наиболее подходящий тип фундамента, но и качественно его возведут.
Расчет фундамента
Что правильно возвести основание, придется произвести несколько вычислений. Первый из них называется сбором весов. Необходим, чтобы определить массу всех конструкций, которые будут располагаться выше земли. Исходя из этой величины выбирается оптимальное основание. Далее необходимо определить еще несколько значений. Это площадь и глубина заложения. Последняя определяется в зависимости от промерзания. Это основные рекомендации, описывающие, как рассчитать фундамент под дом.
Расчет веса дома
Первоочередная задача – это определение веса дома. Он учитывает много значений, поэтому лучше воспользоваться специальным онлайн сервисом. Он так и называется – калькулятор веса дома. Там от вас потребуется только ввести характеристики будущего строения, которые вы найдете в проекте. Помимо быстрого расчета значений калькулятор предложит вам и последовательность вычислений с подробным объяснением всех этапов.
Расчет площади фундамента
Инструкция, как рассчитать площадь фундамента, зависит от выбранного типа конструкции. Для ленточного необходимо вычислить длину всей ленты – это периметр здания. Далее это значение умножают на ширину основания, в результате получается площадь. В целом же она вычисляется так – S = yn*F / y с*R 0. Используемые в формуле значения:
- S – искомая площадь (см2);
- yn = 1,2 – коэффициент надежности;
- F – расчетная нагрузка на основание, т.е. масса строения (кг);
- R 0 – расчетное сопротивление грунта при глубине заложения 1,5-2 м.
- Еще одно значение в формуле y с – коэффициент условий работы:
- 1,0 – для пластичной глины, каменные стены здания;
- 1,1 – для пластичной глины, но под деревянные или каркасные стены;
- 1,2 – слабопластичная глина, грунт – пылеватые пески;
- 1,2 – крупный песок, длинное строение;
- 1,3 – мелкий песок, любые сооружения;
- 1,4 – крупный песок, нежесткие сооружения или жесткие, но длинные.
Какой глубины должен быть фундамент
С учетом промерзания земли определяется глубина фундамента под дом. Почва имеет высокий или низкий показатель пучинистости. В первом случае подошва располагается ниже расчетной отметки промерзания земли. Во втором варианте -может иметь высоту 0,5-1 м. На крупном песке или скальном грунте разрешается глубина заложения около полуметра.
Какие марки бетона применяются для фундаментов
Для разных видов фундаментов предусмотрена конкретная марка бетона.
Марка М100 – используется преимущественно на начальных эпатах строительства. Подходит для заливки прослойки под основной слой бетона. Другие варианты применения: сооружение заборов, небольших хозяйственных построек, гаражей.
Марка М150 – для возведения фундамента одноэтажных конструкций небольшой площади из пенобетона, шлакоблока, газобетона. Среди других назначений: сооружение хозпостроек, гаражей. Тип фундамента – ленточный.
Марка М200 – приготовленный раствор, используют при строительстве 1 и 2 этажных домой, которые имеют облегчённое перекрытие. М200 – это конструкционный тип бетона, поэтому его применяют для изготовления ж/б изделий.
Марки М250 и М300 – основное применения бетона – заливка фундаментов больших строений (М300 используют для коттеджей, высота которых составляет 2-5 этажей), рекомендована для монолитных перекрытий.
Марка М400 – по характеристикам подходит для строительства высотных зданий (до 20 этажей).
На выбор марки бетона оказывают влияние следующие факторы:
- нагрузку на фундамент (вес конструкции);
- этажность дома;
- наличие подвального помещения (или его отсутствие);
- уровень залегания грунтовых вод, тип грунта;
- вид фундамента, особенности цокольной части.
Утепление и гидроизоляция фундамента
Теплоизоляции и гидроизоляции основания для строительства частного жилья следует уделить особое внимание. Такие работы очень важны, так как от них зависят теплотехнические характеристики, комфортный микроклимат в доме и долговечность постройки
Гидроизоляция необходима для любого типа фундамента, потому что на него постоянно воздействуют грунтовые и талые воды. Чаще всего для защиты выбирают рулонную оклеечнную и жидкую обмазочную гидроизоляцию. К последней можно отнести битупно-полимерную эмульсию. При выборе рулонной оклеечной гидроизоляции отдать предпочтение лучше стеклохолсту, полиэстеру или стеклоткини.
Гидроизоляция монолитного фундаментаИсточник rfund.ru
Для утепления фундамента применяют: пеноплекс, пенополистирол, пенополиуретан, минеральную вату, шлак, керамзит.
Столбчатые
Столбчатые фундаменты возводят в основном под дома без подвалов с легкими стенами (деревянными, щитовыми, каркасными). Закладывают столбы и под кирпичные стены, когда требуется глубокое заложение и ленточный фундамент не экономичен. Столбчатые фундаменты по расходу материалов и трудозатратам в 1,5-2 раза экономичнее ленточных.
Нужно иметь примерный план-проект, чтобы знать, как будут располагаться стены строения, внутренние перегородки. По имеющемуся чертежу, устанавливаем столбы. Должны располагаться под каждой стеной, с интервалом 1.5-2.5 метра. Нижние части столбов опускают ниже глубины, на которую промерзает почва.
Столбчатый
Если ландшафт под строительство будущего дома пляшет, можно воспользоваться вариантом.
Материал столбов:
- Бетонная смесь.
- Природный камень.
- Кирпич.
- Плитняк.
По форме столбы могут быть квадратными, прямоугольными. Размеры — 38-50 см.
Столбчатое монолитное сооружение
Подходит, если грунтовые воды залегают высоко. Независимо от климатической зоны, армокаркас — обязательное сооружение, которое необходимо установить для усиления надежности общей конструкции фундамента.
Монолитный столбчатый
Чтобы провести монтаж столбов, нужно пройти несколько этапов:
- Подготовить яму.
- Собрать опалубку.
- Связать армирующий каркас.
- Залить бетонную смесь.
Проследите, чтобы зазор между краем земли и столбом был не меньше 10 см. В промежуток сыпется гравий, песок. Удается снизить давление на фундамент. Нагрузка может возникнуть при замерзании, движении почвы.
Столбчатое сборное сооружение
Сборные конструкции – фундамент, изготовленный на заводе (бетонный столб и платформа). Сборка проводится путем сварочных работ, бетонирования стыкующихся элементов.
Сооружения
Основание доступное, простое в установке, но мало кто использует при строительстве частных построек. Можно применять, если здание имеет высоту не более двух этажей (без дополнительного обустройства подвальных, цокольных помещений).
Плюсы:
- Экономное использование материалов.
- Невысокая трудоемкость.
Минусы:
- Не применяются при горизонтальном смещении грунтовых пластов.
- Обязательна установка цокольной конструкции.
- Не рекомендуется возводить очень тяжелые стены.
Что учитывается при выборе фундамента
Определение фундамента гласит, что это несущая часть конструкции, на которую опираются стены. Также можно сказать, что фундамент является основным компонентом дома, который влияет на его долговечность. И если фундамент потрескался, значит, к его выбору или возведению подошли неправильно. Трещины неизбежно перейдут на стены, что спровоцирует аварийное состояние всего дома. Чтобы этого избежать, необходимо учитывать все факторы, которые влияют на прочность и долговечность фундамента при его строительстве.
Устройство бутобетонного фундамента на пучинистых и непучинистых почвахИсточник hozsektor.ru
Свойства грунта. Выбирая виды фундаментов для частного дома, именно грунт принимается за основной определяющий фактор. Поэтому, прежде чем начать строительство, необходимо заказать геологические исследования, в ходе которых геологами будут взяты пробы почвы. После изучения состава грунта будут выявлены: уровень грунтовых вод в зависимости от сезона, пучинистость, возможность просадки. Обязательно необходимо учитывать сейсмичность района строительства.
Нагрузки на фундамент. Это тоже не менее важный фактор при выборе фундамента. Нагрузка зависит от веса всего дома в целом (несущие стены, перегородки, кровля и даже мебель, которой будет обставляться жилье)
Во внимание необходимо также принять опорную площадь фундамента, от нее зависит давление на грунт. Опорная площадь определяется как частное веса на площадь опоры
Чем меньше будет давление, тем лучше, но увеличение ширины фундамента влечет за собой дополнительные расходы.
Пример монолитного фундаментаИсточник monolitspecstroy.by
Глубина заложения. При выборе глубины заложения необходимо учитывать состав грунта и его влажность, максимальные отрицательные температуры в зимнее время года, уровень грунтовых вод. Вспучивание грунта зимой является главной опасностью для фундамента, ведь промерзшая почва начинает увеличиваться в объеме, тем самым выталкивая его вверх. Но наибольшая опасность в том, что это происходит в разных местах неравномерно, что может привести к излому фундамента. Хорошая гидроизоляция и дренажная система исключат растрескивание и уменьшат просадку.
Качество материала. Основным компонентом фундамента является цемент. При его выборе необходимо учитывать срок и условия хранения, а также марку, которая должна соответствовать области применения.
Кроме вышеперечисленных факторов также следует учитывать наличие рядом стоящих зданий и техногенную опасность. Возведение нового фундамента усиливает нагрузку на грунт, что может негативно сказаться на стоящих близко постройках. Немаловажным фактором является и выбор специалиста, который поможет выбрать тип фундамента с учетом всех требований и правильно его спроектирует.
Определение уровня грунтовых вод и исследование влажности грунтаИсточник kakpostroit.su
Ленточный
Модель ленточного фундамента
Что представляет собой ленточный фундамент и почему в частном строительстве его применяют чаще, чем другие виды фундамента Этот тип основания создается под каждой несущей стеной, что обуславливает необходимость проведения большого количества земляных работ и требует больший расход материалов. Однако у него есть существенные преимущества:
Простота самого возведения – этот фундамент можно будет соорудить из бетона или железобетона;
Одинаковая ширина по всему периметру – основание ведь заложено строго под несущими стенами.
Монтаж ленточного типа фундамента дома применяют в том случае, если планируется возведение дома с кирпичными, каменными, бетонными или блочными стенами, которые имеют значительный вес. Кроме того, если же в здании планируется создание теплого подвала, подземного гаража или даже цокольного этажа, то ничего лучше, чем ленточный фундамент, найти не получится.
Принято выделять два типа этого фундамента:
Виды фундамента для частного дома
Обязательный и используемый в любом из возводимых зданий элемент строения – фундамент. Среди известных сегодня конструктивных видов основ для частных домов в основном используются те, что наиболее подходят по своим качествам и выполняют определенные условия для возведения каждого конкретного дома.
Основными факторами для выбора типа фундамента будут:
- проект здания, его характеристики;
- тип и качество грунта на участке строительства;
- глубина наибольшего промерзания в холодный период года и глубина поверхностных вод;
- нагрузки, которые могут воздействовать на фундамент и как следствие передаваться на само здание.
Основные требования к закладываемому основанию малоэтажного частного дома:
- надежность строения;
- долговечность фундамента;
- качество основания возводимого дома.
Блочный фундамент
Модель блочного фундамента
Используется достаточно широко, особенно при возведении трех- или четырехэтажных коттеджей. Технология возведения этого типа фундамента заключается в создании системы блоков ЖБС (железобетонных блоков сплошных), которая устанавливается местах максимальной нагрузки. Это могут быть опоры при прогонах или точки пересечения несущих стен.
Преимуществами блочного фундамента являются:
Способность выдерживать значительные нагрузки;
Простота в сооружении;
Относительно низкая себестоимость;
ЖБС отличаются повышенной химической стойкостью, что делает возможным возведение этого фундамента на почвах с повышенной кислотностью.
Однако надо учитывать, что потребуется надежная теплоизоляция, так как между блоками существуют швы.
Плитные фундаменты
Представляют собой железобетонные плиты, которые укладываются на месте будущего здания по всей его площади. При этом может варьироваться как толщина самих плит, так и глубина их залегания. Для усиления конструкции при создании плитных фундаментов всегда используется арматура. Перед укладкой плит создается базовый слой: это может быть песок или даже заливка бетоном.
Преимущества
Нагрузка по плитному фундаменту распределяется равномерно. Поэтому он особенно актуален для участков со слабыми грунтами: песчано-глинистыми, неустойчивыми, вспучивающимися, глубоко промерзающими, с высоко залегающими грунтовыми водами.
Укладка подобных оснований под здания достаточно проста, они не восприимчивы к горизонтальным и вертикальным деформациям, и позволяют строить частные дома любой этажности.
Недостатки
Главный недостаток такой конструкции можно назвать обратной стороной его главного преимущества: это монолитность, которая предполагает использование достаточно большого количества материалов. Другими словами, плитный фундамент стоит дороже, чем, например, ленточный.
Столбчатый вид
Модель столбчатого фундамента
Эта разновидность фундамента характеризуется довольно низкой себестоимостью – например, общая смета этого фундамента будет в два раза ниже, чем в случае с ленточным фундаментом. Столбчатая конструкция применима для строительства зданий, проект которых не подразумевает наличие подвального помещения, а стены не тяжелые. Примеры – финские домики или каркасные сооружения. Кроме того, этот вид фундамента было бы очень неплохо использовать для строительства бани. Технология сооружения его достаточно проста – под углами наружных стен здания и под местами их пересечения устанавливаются столбы, а сверху на них кладутся балки связи. Столбы также устанавливаются и по всему периметру строения на расстояние не более 2,5 м друг от друга.
Принципы закладки фундамента
Но каким бы, ни был фундамент вашего будущего домостроения, следует соблюдать несколько принципов по его закладке.
Во-первых, стоит закладывать фундамент на глубину, превышающую глубину промерзания почвы в вашем регионе. Необходимо брать не среднюю глубину промерзания, а максимально зарегистрированную.
Во-вторых, следует тщательно произвести все расчеты и измерения, и только после этого начинать рытье траншеи или котлована под закладку фундамента.
В-третьих, при расчетах следует помнить, что ширина фундамента должна быть минимум на десять сантиметров больше ширины несущей стены с учетом ее отделки.
В-четвертых, заложенный фундамент, перед засыпкой оставшегося пустого места в траншее или котловане, необходимо покрыть гидроизоляционным слоем. Так вы избежите намокания несущих стен. Для этого хорошо подойдет простой рубероид или толстая полиэтиленовая пленка.
В-пятых, при закладке фундамента стоит учитывать глубину залегания грунтовых вод, чтобы избежать весеннего подтопления подвальных помещений.
В-шестых, следует учитывать тип почвы в вашем районе и, исходя из этого, подбирать наиболее эффективный вид фундамента независимо от того, чего бы вы желали. В противном случае вас ожидает масса неприятных сюрпризов.
Технология построения фундамента для дома
Подготовка площадки к строительству фундамента
Подготовительные работы включают срезку растительного слоя, планировку площадки, закупку и завоз строительных материалов, приспособлений, инструмента.
Пошаговая инструкция для начинающих:
- траншеи роются экскаватором, зачистка дна котлована делается вручную по проектным отметкам;
- опалубку устраивают из щитовых элементов выше уровня земли на 30 – 50 см для обустройства цоколя;
- арматуру связывают в каркас внутри опалубки или собирают снаружи, а затем устанавливают блоками;
- бетон заливается в опалубку слоями с обязательной вибрацией;
- дожидаются набора прочности, снимают опалубку.
Делается обклеечная или обмазочная гидроизоляция поверхности перед кладкой стен, затем выполняется обратная засыпка траншей и неиспользованных карманов по бокам.
