Устройство мелкозаглубленного ленточного фундамента

Устройство основания

Чтобы грамотно возвести столбчатый фундамент своими руками для каркасного дома, важно отчетливо понимать устройство и процесс его возведения

Работы с грунтом

  • Для начала работ необходима подготовка участка для возведения основания.
  • Полная уборка мусора и снятие дерна примерно на 15-20 см.
  • Выравнивание поверхности земли.
  • Разметка участка колышками по плану. Колышки устанавливаются по угловым точкам будущего фундамента, соединяются шнуром, после чего по периметру сверяется точность разметки.
  • Проводится разметка точек установки столбов.
  • Выкапывание углублений.

Устройство опор

1. Кирпичные опоры. Отдельные ситуации дают возможность опорные стойки изготавливать из кирпича, что целесообразно делать на стабильных грунтах и в местах глубокого залегания грунтовых вод.

Укладка возможна двумя способами:

  • укладка на подушку из песка;
  • сооружение бетонного башмака, затем кладка из кирпича на затвердевшее основание.

Наиболее часто готовят опоры 25 на 25 см (ряд из 2-х кирпичей). Если планируется сооружение большого здания, то можно заложить по 4 кирпича – 38 на 38 см с дополнительной установкой арматуры внутрь столба.

Важно соблюдать исключительно вертикальное положение опор с регулярной проверкой отвесом или уровнем. 2

Блочные. Альтернативный вариант – стеновые или башмачные (подушечные) прямоугольные бетонные блоки размером 20 на 20 на 40 см. Вторые должны быть монтированы поверх подушки из песка в основании опор, форма стоек трапециевидная. Наиболее часто возводятся в качестве малозаглубленных или незаглубленных опор

2. Блочные. Альтернативный вариант – стеновые или башмачные (подушечные) прямоугольные бетонные блоки размером 20 на 20 на 40 см. Вторые должны быть монтированы поверх подушки из песка в основании опор, форма стоек трапециевидная. Наиболее часто возводятся в качестве малозаглубленных или незаглубленных опор.

Применение бетонных столбов рекомендовано при низком уровне подземных вод и при неподвижных грунтах.

3. Монолитные. Подобные опоры производятся заливкой бетонного раствора в заранее установленную опалубку, круглые или прямоугольные в сечении, дополнительно армированные стальными стержнями.

4. Прямоугольные опоры. Опалубка для подобных опор сооружается из фанеры или обрезных досок. Если возведение происходит на устойчивом грунте, то опалубка создается естественным путем из стенок углублений. До заливки раствора необходимо покрыть стенки ямы гидроизоляционным материалом.

При монтировании стоек в рыхлых грунтах нужно возводить опалубку по всей высоте будущего столба, углубления выкапываются таким образом, чтобы ее без проблем установить и зафиксировать.

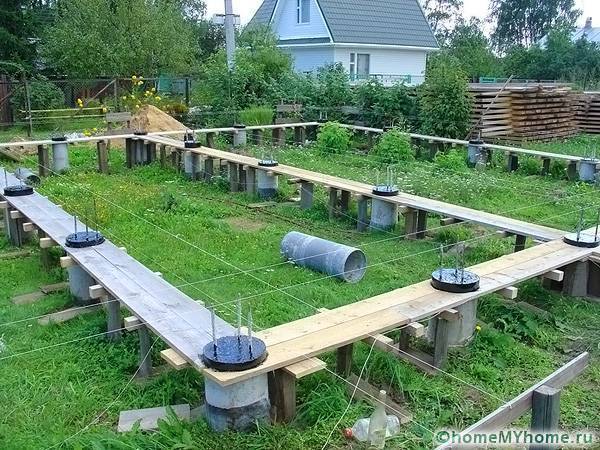

5. Круглые столбы. Допускается возведение круглых в сечении опор. Для изготовления бурятся скважины 20 — 25 см в диаметре. Технология возведения совпадает с изготовлением прямоугольных опор, вместо опалубки служит рубероид, трубы из пластика или асбеста.

В некоторых случаях допустима технология ТИСЭ, когда используются специализированные буры с плугом для скважин с расширением внизу в целях увеличения площади опоры.

6. Комбинированные опоры. В ряде случаев столбчатый фундамент своими руками для каркасного дома возводится не из одного материала, а из двух. К примеру, сначала осуществляют бетонирование заглубленной части опоры, после чего возводится наземная часть, но уже с применением кирпича.

Как сделать своими руками?


состоит из нескольких этапов, которые нужно выполнить строго в последовательном порядке:

  1. Подготовка.
  2. Разметка.
  3. Земляные работы.
  4. Установка опалубки.
  5. Монтаж армокаркасов.
  6. Демонтаж опалубки.
  7. Гидроизоляция.

Подготовка

Подготовительные мероприятия включают в себя:

  • выбор места для бани;
  • подготовка площадки;
  • заготовка материалов;
  • подбор инструментов.

Прежде чем приступить к разметке, определяют место строительства. Его выбирают таким  образом, чтобы баня находилась на безопасном расстоянии 15 – 20 м от дома и приусадебных построек. Это нужно, чтобы пожар не смог перекинуться на соседние строения.

В случае приготовления бетонного раствора непосредственно на стройплощадке, цемент в мешках помещают на поддоны под навесом, песок и щебень хранят в отдельных кучах. Арматура не должна лежать на открытом пространстве. Если нет водопровода, то воду набирают в ёмкость на доступном расстоянии от площадки.

Для земляных работ нужно приготовить:

  • лопаты,
  • тележку (тачку) для вывоза грунта.

Растворомешалку подключают к электросети. Готовят:

  • рулетку,
  • шнур,
  • колышки и лазерный уровень.

Разметка

На листе бумаги чертят план фундамента. Согласно чертежу, на земле обозначают колышками и шнуром границы траншей. Прямые углы разметки проверяют промерами диагоналей обозначенного прямоугольником разметки.

Земляные работы

Что делают:

  1. По разметке выкапывают траншеи заданной глубины.
  2. Уровень дна прорытых траншей контролируют лазерным уровнем и рейкой. Подсыпкой корректируют отклонения от заданной отметки.
  3. На дно ям высыпают слой щебня и песка толщиной по 150 мм. Подушку трамбуют с проливкой водой.
  4. Траншеи застилают ПВХ плёнкой или геотекстилем. Края покрытия заводят вверх и крепят их щепками к стенкам ям.

Установка опалубки

Как сделать:

  • опалубку собирают из досок и бруса или используют металлические, полимерные листы;
  • щиты опускают в траншеи, укрепляя их упорами и распорками из бруса;
  • поверхность опалубки покрывают плёнкой, крепя её к щитам степлером.

Установка опалубки в видео:

Монтаж армокаркасов

Их вяжут стальной проволокой, используя арматуру периодического профиля ø 8 мм и гладкие стержни ø 6 мм. Каркасы состоят из двух горизонтальных сеток с ячейками 100 х 100 мм. Их соединяют гладкими вертикальными стержнями.

Это делается для образования защитного слоя бетона, предотвращающего коррозию металла. С этой же целью выдерживают зазоры шириной 30 мм между арматурой и опалубкой.

Заливка бетоном

Во время заполнения бетоном опалубки, его нужно уплотнять вибратором. Если этого не делать, то в массе раствора останутся воздушные пузыри, которые ослабят монолит.

Процесс заливки нельзя прерывать больше, чем на 6 часов. В противном случае внутри массы раствора сформируются твердеющие прослойки, что нарушит целостность монолита.

Чтобы приготовить 1 м3 раствора, нужно сделать 10 замесов растворомешалкой. Заливка фундамента может растянуться на долгое время.

Лучшим вариантом заполнения опалубки бетонным раствором будет быстрая беспрерывная заливка. Это можно сделать, заказав доставку готового раствора бетоновозом.

Демонтаж щитов

Через месяц после заливки опалубку снимают. Щиты демонтируют аккуратно, не применяя чрезмерных усилий, чтобы не нарушить целостность боковой поверхности монолита. Сколы и прочие дефекты затирают цементным раствором.

Гидроизоляция

Поверхность ленточного фундамента покрывают битумной мастикой. Её разогревают до жидкого состояния. Также применяют защитные составы, которые перед употреблением разжижают растворителями.

Для более надёжной гидроизоляции дополнительно фундамент оклеивают рубероидом. После высыхания изоляции делают обратную засыпку.

Все самое полезное и важное о строительстве ленточного фундамента для бани найдете в этом разделе

Устройство МЗЛФ

Лента – замкнутый контур, проходящий под несущими стенами здания. Фундамент в плане повторяет периметр дома, Противоположные стороны соединены перемычками.

Постелью для малозаглубленного фундамента служит песчаная подушка толщиной 20–30 см, уложенная на дно траншеи

Важность песчаной подсыпки сложно переоценить:

  1. Подушка является демпфером – амортизирующей прокладкой между бетоном и грунтом.
  2. Подушка – выравнивающий слой. обеспечивает горизонтальное положение пятке фундамента.
  3. Песок – непучинистый грунт, поэтому постель воспринимает и нивелирует все нагрузки, связанные с выталкиванием ленты вверх, на поверхность.

Ленточный фундамент – это бетонная призма, монолит: ее глубина заложения под газобетон составляет 700–800 мм. Три четверти бетона находится в грунте, т.е. ниже нулевой отметки. Над поверхностью почвы призма выступает на 200–300 мм.

Жесткость конструкции обеспечивает объемный сетчатый каркас из стальной арматуры и проволок.

С обеих сторон призмы устраивается песчаная отсыпка. Это слой песка, высота которого равна подземной части бетонной ленты, а ширина – 10–20 см. Назначение у боковой отсыпки – то же, что и у подушки: защита монолитной призмы от давления промерзшего грунта зимой.

По наружному краю ленты делают отмостку – цементированную дорожку, примыкающую к фундаменту и защищающую его от поверхностной влаги.

На верхней горизонтальной поверхности призмы устраивают гидроизоляционную защиту от капиллярной влаги. Это – обязательный элемент, им нельзя пренебрегать. Все минеральные материалы, а газобетон – в особенной степени, активно впитывают воду. Во время эксплуатации здания из-за повышенной температуры стен происходит инфильтрация почвенной влаги. Вода по капиллярам кирпича или бетона способна подниматься на высоту 11 м. В итоге, владелец дома будет жить во влажных помещениях.

Если грунты под зданием насыщены подземными водами, стенки бетонного монолита следует также защитить: для этого по внешнему контуру устраивают отсечную вертикальную гидроизоляцию.

Конструкционным продолжением фундамента может быть цоколь. Это кирпичная стенка, на которую впоследствии будут уложены полы первого этажа.

ГДЕ И КОГДА МОЖНО СТРОИТЬ МЗЛФ

ПУЧИНИСТОСТЬ ГРУНТОВ. Чем меньше риски подвижек грунтов, особенно неравномерных, тем лучше для целостности МЗЛФ. Поэтому такой фундамент лучше всего строить на непучинистых, мало- и среднепучинистых грунтах (скальный грунт, слежавшаяся плотная глина, полутвёрдые и среднепластичные глины, пески) либо на плотных пучинистых грунтах (мягкопластичные глины) с низким уровнем грунтовых вод (УГВ) и малым риском их обводнения от паводков, задержки осадков. Не стоит строить его на влажных пучинистых грунтах (глины), на неравномерных по составу грунтах, на грунтах с высокой сжимаемостью (органических типа торфяников), при неоднородных по составу грунтах (вклинивания разных грунтов), при риске увлажнения, особенно неравномерного.

НЕСУЩАЯ СПОСОБНОСТЬ ГРУНТОВ. МЗЛФ предпочтительно строить на твёрдом или плотном слежавшемся грунте. Допустимо строительство на мягком или сыпучем грунте, но в этом случае ленточный фундамент устраивают поверх монолитной железобетонной подушки. Нельзя строить фундаменты этого типа на пористых сжимаемых грунтах, таких как илистые или торфяные.

ОДНОРОДНОСТЬ ГРУНТА. МЗЛФ больше всего страдает от неравномерных подвижек грунтов. Если под будущим домом несколько видов грунтов с разными характеристикам при замерзании или увлажнении, то лучше выбрать другой тип фундамента.

ХИМИЧЕСКИЙ СОСТАВ ГРУНТОВ. Бетон может разрушаться так же, как и железо. Ему могут вредить как кислые почвы (чернозём, торф), так и щелочные (гипсосодержащие). Лучший способ защиты бетона в агрессивных грунтах – полная его гидроизоляция.

УРОВЕНЬ ГРУНТОВЫХ ВОД. Чем больше воды в грунте, тем сильнее он расширяется при замерзании. Поэтому МЗЛФ – фундамент для мест, где грунтовые воды залегают глубоко, как минимум на 1 м (для глины) глубже зоны промерзания зимой.

РЕЛЬЕФ МЕСТНОСТИ. Дом на МЗЛФ не стоит ставить ближе 12 м к сильному уклону рельефа или ближе 1/3 высоты уклона. Под горой дом не должен быть ближе к уклону, чем на 1/2 высоты уклона, либо не ближе 4,5 м к нему. На уклонах основание МЗЛФ должно быть в горизонте, либо его делают ступенчатым.

БЛИЗОСТЬ К КРУПНЫМ ЛИСТВЕННЫМ ДЕРЕВЬЯМ строители обычно не принимают в расчёт. Крупное дерево не должно находиться близко к фундаменту – расстояние должно быть больше высоты дерева, а роща – не ближе полутора значений высоты деревьев. При строительстве на пластичных глинистых грунтах близость к деревьям может сыграть злую шутку: летом лиственные деревья интенсивно удаляют влагу из почвы, и глины могут уменьшаться в объёме. Если же дерево погибает или его спиливают после строительства, насыщенность глин влагой увеличивается, что приводит к увеличению объёма грунта.

СЕЙСМИЧЕСКАЯ ОПАСНОСТЬ. В зонах с землетрясениями силой до 7 баллов можно строить обычные монолитные железобетонные мелкозаглублённые фундаменты.

Материал изготовления

Ленточный фундамент можно изготовить из разных материалов.

  • Железобетон. Самый популярный и наиболее прочный материал для изготовления фундамента. Это материал, получаемый в результате соединения бетонной смеси и кусков арматуры. Прочность и надежность этому типу фундаменту придает не только наличие стальной арматуры, но и армирование по периметру металлической сеткой.
  • Бутобетон. Смесь цементного раствора с песком и крупными камнями. Достаточно крепкий фундамент, но подходит только для легких почв, например песчаных. Такой фундамент так же подходит для укладки на почвах скалистых пород или на гравии.
  • Кирпич. В редких случаях ленточный фундамент укладывается из кирпича. Такая технология применима только в сухом климате при минимуме или отсутствии осадков или грунтовых вод в почве, так как кирпич очень хорошо поглощает влагу из-за своей пористой текстуры.

Но стоит помнить, что кирпичный фундамент не очень долговечен. И даже самый прочный и качественный кирпич будет разрушаться через 40-50 лет, особенно если он составляет основу здания и принимает нагрузку на себя.

Как установить снегозадержатели на металлочерепицу. Ответ на этот вопрос вы найдете в этой статье.

А в этой статье рассказано про металлочерепицу Ruukki.

На пучинистых грунтах

Пучение грунта может происходить по многим причинам. Самой распространенный является температурный перепад от плюса к минусу, или так называемое морозное пучение. Грунт состоит не только из земли, песка и других составляющий, но так же и из влаги, которая может замерзать зимой. При уменьшении или увеличении количества влаги в результате температурного перепада происходит сдвиги почвы, которые и называют пучением.

Так же пучение может возникать из-за большого количества грунтовых подземных вод, которые могут размывать протоки в почве, и из-за этого грунт будет проседать.

На таких типах почв, строительство зданий на мелкозаглубленных фундаментах, является наилучшим решением, так как глубина укладки оказывается сравнительно небольшой, чтобы подвергнуться действию сил пучения.

Мелкозаглубленный фундамент в таком случае является спасением и от грунтовых вод. Даже если воды появляются близко к поверхности, на фундамент они не окажут значительного влияния. Мелкозаглубленный фундамент обычно укладывается на подушки из гравия, песка, щебня или шлака. Это материалы, которые не подвергаются пучению. Так же ленточный фундамент представляет собой жесткую раму либо монолитного, либо сборного характера. Такая конструкция благодаря своей жесткости и устойчивости защитит здание от разрушения из-за пучинистой почвы.

Фото мелкозаглубленных фундаментов.

На глинистой почве

Глинистые грунты — высокопористые по текстуре и хорошо поглощают влагу. На глинистых почвах можно ставить только некоторые типы фундаментов, так как глина – подвижная составляющая грунта и почва может стать пучинистой. Ленточные фундаменты пригодны для установки на глинистых грунтах по той же причине, по которой их можно ставить на пучинистых почвах, ведь глинистый грунт, по сути – разновидность пучинистого.

Ленточные мелкозаглубленные фундаменты устойчивы к пучению почв и наличию большого количества влаги, но следует быть осторожными, так как необходимо рассчитать нагрузку, которая будет наложена на ленточный фундамент на таком типе почвы.

Раздвижные двери межкомнатные. Купе и другие виды описаны здесь.

А в этой статье про входные двери для вашего дома.

Технология выполнения мелкозаглубленного ленточного основания

Как сделать мелкозаглубленный ленточный фундамент? Как и все типы фундаментов, мелкозаглубленный выполняется в несколько этапов, последовательность которых необходимо соблюдать, чтобы получить качественное прочное основание.

Подготовительные работы

В первую очередь на месте строительства, выполняют подготовку площадки для возведения фундамента. Для этого весь строительный мусор убирают с участка, а также в некоторых случаях снимают верхнюю часть грунта (около 10-15 см). Затем приступают к разметке территории. Для этого по углам будущего фундамента устанавливают колышки и между ними натягивают леску или веревку. Точно таким же образом отмечают внутренние углы ленты. Правильность разметки проверяют диагоналями.

Когда разметка полностью окончена, необходимо приступать к рытью траншеи. Ее глубина обычно не превышает около 50 см и ширина около 60-80 см. Роют ее обычно самостоятельно, поскольку привлечение техники для этого является нецелесообразным.

Закладка подушки

По завершению обустройства траншеи под фундамент, необходимо приступить к закладке подушки под него, которая снизит воздействие грунта на основание. Для этого в первую очередь нужно уплотнить грунт на дне траншеи, после чего засыпать слой песка. Обычно это около 15 см.

Песок также лучше хорошо утрамбовать, после чего на него высыпать слой гравия около 10 см, поверх которого укладывается слой геотекстиля или рубероида.

В случае если необходимо утеплить основание фундамента, рекомендуется воспользоваться несъемной опалубкой из пенополистерола.

Установка опалубки

После закладки подушки на дно траншеи, приступают к установке опалубки. Она может быть изготовлена из самых разных материалов, и наиболее практичной и популярной, является деревянная опалубка из струганных досок, которые сбиваются в щиты нужной величины

Важно чтобы шляпки гвоздей или саморезов, с помощью которых доски скрепляются в щиты, были с внутренней стороны, чтобы обеспечить максимальную гладкость внутренних стенок основания

Устанавливается опалубка по всему периметру ленты с внутренней и внешней стороны. Закрепляются щиты при помощи распорок и кольев, которые вбиваются также по всему контуру.

При установке опалубки рекомендуется проверять горизонтальность и вертикальность установленных щитов, поскольку от этого зависит геометрическая правильность фундамента.

Рекомендуется все опалубочные элементы изолировать толем либо каким-либо другим методом от влаги, которая есть в бетонном растворе.

Армирование ленты

После установки опалубки обычно выполняют армирование фундамента, поскольку без данного этапа просто не обойтись, так как использование арматуры значительно повышает прочность конструкции в целом.

Как правило, армирование происходит следующим образом:

  • На дно траншеи укладывается продольная арматура в несколько рядов (обычно достаточно уложить 2-3 арматуры).
  • К ней привязываются вертикальные и перпендикулярные пруты по всему периметру с расстоянием между собой около 50-100 см.
  • Далее выполняется верхний пояс арматуры точно таким же образом, как и нижний. В вертикальной арматуре привязывают продольные перпендикулярные пруты.

Фото правильного армирования можно увидеть ниже.

Крайне не рекомендуется использовать сварку для армирования, поскольку в месте сварки арматура теряет свои свойства и значительно быстрее может прийти в негодность. Кроме того, рекомендуется отступать со всех сторон на 5 см от стенок при укладке арматуры. Это позволит полностью утопить арматуру в бетон.

Заливка бетона

Как правило, фундамент рекомендуется заливать за один раз, однако в случае если бетон делается самостоятельно, то можно его заливать в несколько слоев, при этом важно:

  • Первый слой бетона распределить по всему периметру фундамента.
  • Проткнуть его в нескольких местах прутком, чтобы исключить образование воздушных пустот.
  • Заливать каждый последующий слой бетона еще до момента схватывания предыдущего.
  • Последний залитый слой бетона нужно выровнять и разгладить с помощью правила и посыпать сухим цементом с помощью сита. Это позволит избежать образования трещин на поверхности.

После заливки бетона, его оставляют на месяц, поскольку полное созревание происходит в течение 28 дней.

Разновидности ФМЗ

Ленточный

Является наиболее популярным в дачном строительстве, а также у индивидуальных застройщиков ведущих строительные работы собственными силами. Используется он как для строительства деревянных, так и более тяжелых каменных сооружений. Такая мелкозаглубленная конструкция — это равномерно нагруженная стенами сооружения непрерывная полоса бетона. Возможно несколько вариантов ее строительства:

  • железобетонная блочная с верхним армирующим поясом;
  • ж/б блочная с нижним и верхним армирующими поясами;
  • монолитная с двумя арматурными поясами;
  • сборно-монолитная с выпусками арматуры.

Столбчатые ФМЗ

Может быть применена как при строительстве деревянных, брусовых, кирпичных, так и каменных зданий. Состоит она из столбов, которые устанавливаются под каждым углом дома, а также в местах соединения внутренних и наружных стен. «Шаг» между столбами не должен превышать 2 метров.

Для возведения мелкозаглубленного столбчатого основания делают котлован, глубина которого должна быть около 1 метра, после чего в него укладываются кольца из железобетона, уплотняемые впоследствии песком и закрываются бетонными плитами. Ростверк монтируют на эти плиты.

Плитный ФМЗ

Выстраивается как плита из железобетона, толщиной от 20 до 30 см, на которой и возводится здание. Этот вид схож с ленточным. Главное различие состоит в жестком армировании всей плоскости плиты, амортизирующей любые нагрузки связанные с движением грунтов.

Монолитный фундамент

Наиболее надежный, который может быть использован на любых типах почв, кроме участков, имеющих уклоны. Все участки соединены в одну жесткую раму, равномерно передающую все нагрузки на площадь подошвы, что значительно снижает их негативное воздействие.

Недостатком является большие затраты материальных и трудовых ресурсов, а также довольно трудоемкий подготовительный процесс.

Преимущества конструкции

Основание мелкого заложения выгодно отличается от других конструкций. Это касается не только затраченных средств, но и технических характеристик:

  1. Экономичность. Если сравнить мелкозаглубленный фундамент с заглубленным, то постройка первого обойдется в 2-3 раза дешевле.
  2. Меньшая трудоемкость. Возведение неглубокого основания требует минимум затрат сил. Предстоит выкапывать небольшой объем грунта, опалубка занимает малое пространство, а привлекать технику не придется. К тому же возведение такого типа основания существенно уменьшит сроки строительства.
  3. Цокольный этаж. Незаглубленный фундамент не дает возможность расположить под помещением дополнительный уровень. Основание мелкой глубины позволяет создать подвал небольшого объема.
  4. Устойчивость. Основание мелкого заложения предотвращает воздействие на здание пучинистых явлений (расширение почвы вследствие промерзания).

Столбчатый фундамент своими руками: пошаговая инструкция

Определив глубину и расстояние между столбами, приступайте к земельным работам. Размер каждой ямы должен быть в 2 раза больше размера опорной плиты. Глубина равна заглублению основания.

Разметка и копка ям под столбчатый фундамент

Выкопав яму, уплотните ее дно с помощью ручной, электрической или бензиновой трамбовки.

Бензиновая трамбовка

Насыпьте песок (толщина слоя 7 см) и уплотните его трамбовкой.

Песчаная подушка

Насыпьте один на один три слоя щебня. Снизу фракция 40–50 мм, затем 25–35 мм и самая верхняя 5–15 мм. Каждый слой уплотняйте отдельно. Уложите армирующую сетку и привяжите к ней вертикальную арматуру, которая будет расположена внутри столба. Высота арматуры должна быть достаточной для того, чтобы привязать к ней армирование ростверка.

Армирование столба и ростверка

Залейте бетоном марки не ниже М300.

Заливка асбестовых труб бетоном

Через 3 дня наденьте на арматуру асбестовую трубу внутренним диаметром свыше 15 см. Обязательно проверяйте трубы с помощью уровня. Необходимо не только установить каждую вертикально, но и обеспечить одинаковую высоту, иначе будет очень трудно сделать ростверк. Залейте трубы бетоном и засыпьте снаружи землей. Накройте торцы труб рубероидом или обмажьте битумом для гидроизоляции.

Гидроизоляция столбов

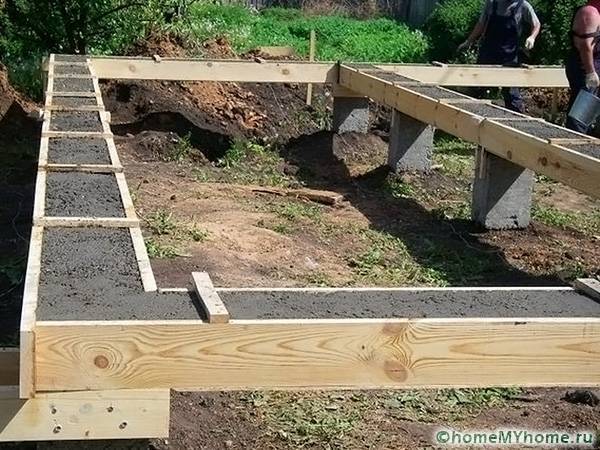

Через 10 дней установите опалубку и залейте ростверк.

Заливка ростверка

Статья по теме:

Этапы и особенности строительства

Возведение МЗЛФ начинается с проектирования, а также подготовки участка (уборка от строительного мусора и выравнивание поверхности).

Этапы строительства:

  • разметка участка с помощью колышков и веревок;
  • рытье котлована глубиной до 1 м;
  • прокладка гидроизоляционных материалов (например, рубероида или пленки);
  • засыпание песком и трамбовка слоя до 30 см;
  • возведение деревянной опалубки, арматурного каркаса;
  • заливка бетонной смеси (для бань выбирают марки бетона не ниже М200, для домов – не ниже М300);
  • укладка верхней армированной сетки на еще влажную смесь;
  • настил теплоизолирующего слоя (например, экструдированного пенополистирола) на застывший бетон;
  • засыпание теплоизоляции песком и его трамбовка;
  • при необходимости отвода воды устанавливают отмостку.

Расчет фундамента

Методология расчета заключается в следующем.

  1. На первом этапе следует удостовериться в типе грунта на участке строительства. Эта задача может оказаться не из простых. Если строить предстоит в степном регионе, то с большой вероятностью грунт в зоне строительства будет похож на грунты по соседству.

    Если же стройка ведется на плоскогорье или равнинной местности, возможны сюрпризы: несмотря на миниатюрные размеры участка, на нем может оказаться множество типов грунтов. И некоторые из них могут обладать уменьшенной несущей способностью. Поэтому, застройщик обязан провести тщательное обследование земельного участка.

  2. Определяют удельную несущую способность грунта – предельный вес на 1 кв. метр.
  3. Вычисляют полную нагрузку дома – вес всех элементов, в т. ч: фундамента, стен, плит, обрешетки и черепицы, а так же вес полезных предметов, которые будут находиться в помещениях.
  4. Вычисляют общую площадь пятки бетонной ленты.
  5. Находят отношение величин полной нагрузки и площади основания.
  6. Сравнивают полученное значение со справочным показателем.
  7. На основании анализа принимают решение – усилить или, может быть, ослабить конструкцию фундамента.

Плюсы и минусы МЗЛФ

Среди различных видов оснований зданий и сооружений мелкозаглублённый ленточный фундамент по своей популярности занимает лидирующие позиции для частных домов из газоблоков. Как и любой вид строительной конструкций, МЗЛФ имеет свои плюсы и минусы.

Плюсы:

  1. Равномерное распределение нагрузки фундаментом по всему периметру исключает возникновение локальных пиковых напряжений в его массиве. Благодаря этому, МЗЛФ служит надёжным основанием здания на протяжении многих десятков лет.
  2. Небольшая глубина заложения монолитной ленты значительно экономит расход материалов таких, как цемент, песок, щебень и арматура. Это один из факторов, влияющий на выбор этого типа фундамента.
  3. Все виды работ выполняются практически вручную. Не нужно нести затраты по аренде дорогостоящей строительной техники.
  4. Замкнутая по периметру конструкция фундамента обеспечивает высокую несущую способность. Именно это свойство привлекает застройщиков, строящих 2-х этажные дома из газобетона.

Минусы:

  1. Применение мокрых процессов (заливка опалубки жидким бетоном) исключает возможность строительства фундамента в зимнее время при минусовой температуре воздуха.
  2. Период набора несущей способности монолитного бетона (30 суток) удлиняет срок строительства.
  3. МЗЛФ не возводят на слабых и пучинистых грунтовых основаниях.

Проектирование: план и чертеж

Для расчета фундамента нужно учитывать:

  • характеристики грунта на участке,
  • уровень залегания грунтовых вод,
  • глубину промерзания почвы,
  • общий вес будущей постройки.

Выяснить показатели грунта можно при помощи геологических исследований. Можно применить результаты исследования, проведенного ранее для строительства другого объекта.

Для небольшого дачного дома или хозпостройки можно просчитать и запроектировать фундамент самостоятельно. Но большие коттеджи следует строить только на основании проекта, составленного архитектором.

В этом проекте будет учтено множество нюансов, таких как долговечность сопутствующих материалов, прокладка коммуникаций, запас прочности, сопротивление вибрациям и многое другое.

Все это не окажет сильного влияния на фундамент одноэтажного домика или, например, бани. Но в процессе эксплуатации большого кирпичного или блочного здания в комплексе будет влиять на поведение материалов. Результатом проектирования является пакет проектных документов, включающих чертежи и сопроводительные записки.

Чертеж фундамента указывает на его:

  1. Расположение.
  2. Размеры.
  3. Форму.
  4. Ширину.
  5. Глубину.
  6. Высоту над уровнем грунта.

Расчеты (с примерами)

Глубина фундамента рассчитывается по глубине промерзания почвы. Возводя легкие дома на плотных грунтах можно использовать мелкозаглубленные фундаменты. Этот вариант подойдет и для участков с высоким залеганием грунтовых вод.

Если почва характеризуется высокой концентрацией влаги, она будет оказывать серьезное влияние на здание в период пучинистости. В таких случаях основу желательно опустить на 50-60 см ниже уровня промерзания.

На участках с достаточно сухой почвой можно делать фундаменты с основанием вровень глубины промерзания:

ГородПромерзание почвы, м
Москва1,4
Санкт-Петербург1,4
Ростов-на-Дону1,0
Волгоград1,2
Архангельск1,8
Нижний Новгород1,6
Уфа1,8
Екатеринбург1,9
Челябинск2,0
Омск2,2
Новосибирск,2,2
Воркута2,9
Иркутск2,3
Владивосток1,6

Ширина должна быть не менее 40 см. Если стены здания будут намного шире, допускается нависание стен над лентой фундамента, не превышающая 1/3 ширины ленты. Но такой вариант требует максимально точного выполнения фундамента, с идеальной геометрией прокладки ленты. Для верности лучше делать ленту одной ширины со стенами, или немного шире.

В местностях, где выпадает большой слой снега, высота должна быть выше среднего уровня снежного покрова.

Ленточный фундамент опирается на подушку из песка и щебня. Ширина основания может соответствовать всей ширине ленты. Но в определенных случаях требуется делать опору шире самой ленты. Расширенное основание называется подошвой. Ширина основания рассчитывается по несущей способности грунта.

Каждый тип грунта имеет свою несущую способность:

Тип грунтаНесущая способность, кг/см2
Галечный с глиной4,5
Гравий4,0
Крупнозернистый песчаный6,0
Среднезернистый песчаный5,0
Мелкозернистый песчаный4,0
Пылеватый песчаный2,0
Супеси и суглинки3,5
Глины6,0
Просадочные грунты1,5
Насыпной уплотненный1,5
Насыпной неуплотненный1,0

Ширина основания фундамента вычисляется по формуле В = Р/L*R, где:

  • В – это ширина подошвы;
  • Р – суммарная масса дома с учетом коэффициента запаса;
  • L – общая длина ленты;
  • R – несущая способность грунта.

Для примера рассчитаем фундамент под двухэтажный дом из газобетона. Допустим, качество грунта позволяет строить на мелкозаглубленном фундаменте, и это обусловлено высоким залеганием подземных течений.

Будем заглублять на 60 см. Результаты геологических исследований показывают, что на этой глубине находятся суглинки.

По результатам подсчетов всех элементов здания и всего, что в нем будет находиться, получили цифру 80 000 кг общего веса. Длина ленты 3 000 см. Рассчитываем по формуле и получаем ответ – 9,3 см.

Минимальное значение получено за счет высокой несущей способности грунта и малого веса здания. Но ширина ленты, как мы уже знаем, не может быть меньше 40 см (в крайних случаях 30). Значит берем минимальную допустимую ширину.

Если бы в ответе получилась цифра в пределах 40-50 см, можно было бы немного увеличить ширину ленты. При еще большем значении имеет смысл делать ленту стандартной ширины, но ставить ее на подошву шириной, полученной по расчетам.

Заключение

Такие фундаменты рекомендуется монтировать летом. Бетон застывает не меньше месяца. До этого момента создавать нагрузку нельзя. Если столбчатый мелкозаглубленный фундамент, установленный на влажной почве, простоит зиму без стен, он даст усадку и деформируется.

При невозможности продолжать стройку, вокруг фундамента устраивают временную теплозащиту из:

  • стружек,
  • керамзита,
  • шлака.

Столбчатый мелкозаглубленный фундамент — недорогой и нетрудозатратный способ возведения основания лёгкого строения. Такая конструкция может стать выходом из положения в местности, где грунт нестабильный.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
