Особенности квартирных электрических щитков — схема сборки и подключения

Способы распределения проводки в доме

На число автовыключателей в щитке оказывают влияние:

  1. Число помещений (2-х, 3-х комнатная квартира плюс санузел, кухня).
  2. Осуществление разделения проводки освещения от розеток.
  3. Наличие либо отсутствия бытовых электроприборов большой мощности.

1 способ распределения проводки

На каждую комнату потребуется установить 2 автоматических выключателей: на розетки и освещение. Отдельно необходимо сделать вывод бытовых электрических приборов в квартире:

  • холодильник.
  • посудомоечная машина.
  • стиральная машина.
  • водонагреватель.
  • электрическая плита.
  • кондиционеры.
  • тёплые полы.

К примеру: В 2-х комнатную квартиру с объединённым санузлом необходимо поставить 8 автовыключателей + бытовая техника.

Подобный метод распределения проводки в квартире не будет целесообразным. В результате вы получите множество проводов, работы, потраченных денежных средств, чем эффекта.

2 способ распределения проводки

На 1 помещение потребуется выделить 1 рубильник, не отделяя свет от розеток. Так же вынести из общей сети электрические приборы.

В результате: в 2-комнатную квартиру с объединённым санузлом потребуется 4 автомата + бытовая техника.

Не стоит экономить на безопасности квартиры. Но не надо делать лишней работы. Сделайте высоконадёжную и простую сеть проводки, отличающуюся безопасностью и удобством.

Это интересно: Как заменить вводной кабель в хрущевке, какое сечение выбрать

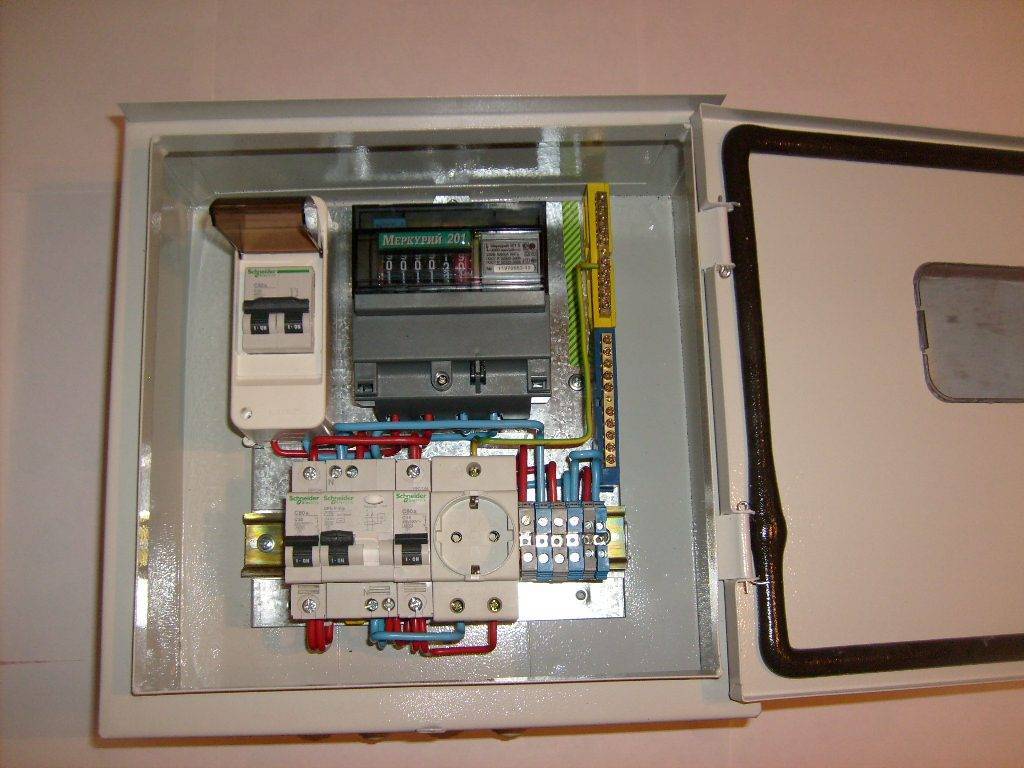

Оптимальная схема щита учета электроэнергии 380В частного дома 15 кВт

От предыдущей, она отличается наличием селективного Устройства Защитного Отключения (номер 6), оно работает сразу на все потребители дома, еще его называют противопожарное. Установка УЗО на вводе в дом рекомендуется Правилами Устройства Электроустановок – ПУЭ.

Подробная пошаговая инструкция по выбору оборудования и сборке доступна по этой ссылке…

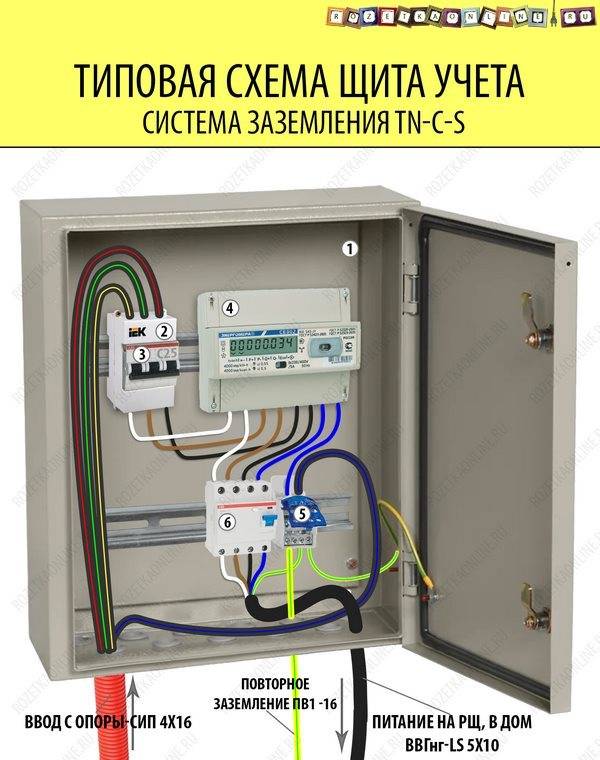

Схема щита учета для частного дома с селективным УЗО, Для системы заземления TT

Это наиболее сбалансированная схема, которую можно реализовать для выносного электрического щита учета дома, простая и надежная. Она подходит для всех, именно её я и рекомендую собирать.

Усовершенствовать же её, в целях усиления защиты электросети и электроприборов дома, можно добавив устройство защиты от импульсных перенапряжений(УЗИП).

Как выбрать автоматический выключатель?

Выбор автоматических выключателей осуществляется по ряду критериев:

Номинальный ток. При превышении этого параметра выключатель срабатывает, тем самым защищая цепь от повреждения в результате перегрузки. Выбирать его следует, исходя из сечения кабелей, которые подсоединены к АВ. Номинальный ток для защитного устройства должен составлять 85-90% от величины, которую способна выдержать проводка.

  • Селективность. Выбирать номинал тока следует, исходя из величины нагрузки конкретно взятой линии. Величина тока для основных бытовых приборов и элементов обычно составляет: 10 А – для осветительных приборов, 16 А – для электрических розеток, 25 А – для электрических приборов высокой мощности, 32 А – для электроплиты и 40 А – для главного выключателя. Это общие показатели, которые могут варьироваться. Например, если подключение прибора на 25 А выполнено через электрическую розетку, то она подбирается под аналогичную величину тока.
  • Ток срабатывания. Номинальное значение этого параметра следует подбирать, исходя из нагрузки. Устройство коммутации для электронных устройств должно иметь марку А или Z, автоматический выключатель для мощного электромотора с высоким током пуска – D, защитное устройство для электрического отопительного котла – С, а для осветительных приборов – В. Если марки автоматов подобраны правильно, то оборудование, включенное в цепь, будет надежно защищено, а АВ не будут срабатывать при включении, например, аппарата для сварки или мотора.
  • Число полюсов. Для защиты однофазной бытовой сети, к которой не подключены аппараты высокой мощности, будет достаточно одно- или двухполюсного автомата. Если же в цепь включен, к примеру, отопительный котел или электрический двигатель на три фазы, то АВ должен быть трехполюсным.

Производители. Как в России, так и за рубежом налажено производство автоматических выключателей, и чтобы подобрать качественный автомат, нужно ориентироваться не только на заявленные параметры. Купить хорошую технику на рынке, «из-под полы», вряд ли получится. Поэтому покупать защитные устройства лучше в специализированных точках, где они продаются с сопутствующей документацией. Ведущие изготовители дорожат маркой своей фирмы и высоким рейтингом, поэтому можно не опасаться нарваться на изделие низкого качества.

Про нюансы выбора автоматического выключателя на видео:

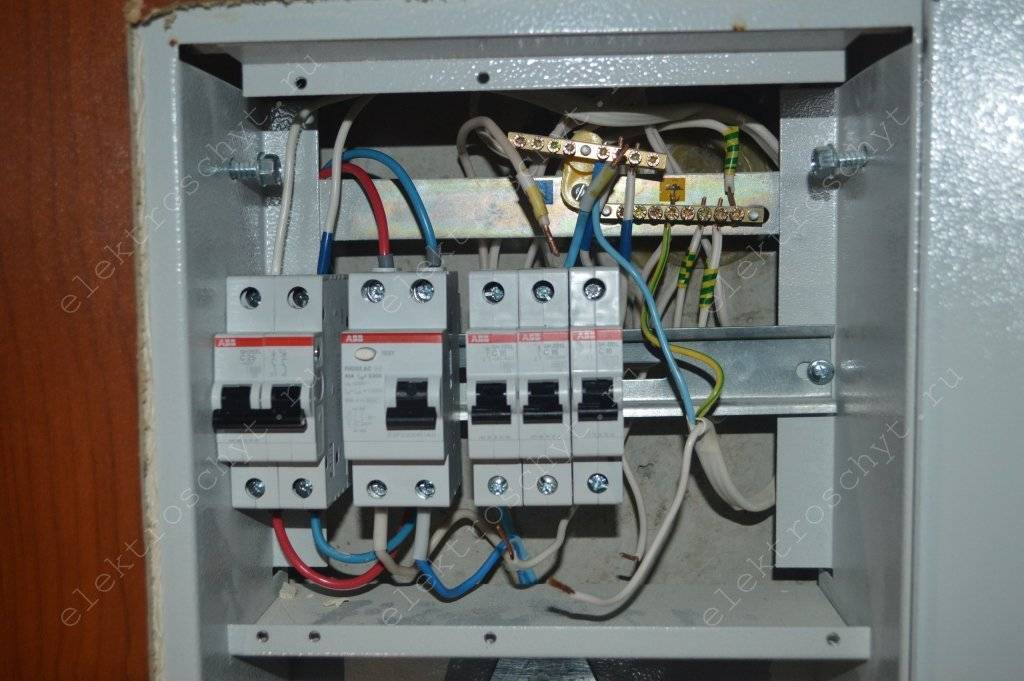

Электрический щиток в квартире

Независимо от способа первым всегда стоит вводный автомат.

Существуют так называемые внутренние электрощитки, то есть утопленные в стену, и наружные — размещённые на стене

Крайне важно, что в схеме были использованы условные обозначения, которые подробно расписаны в ГОСТ. Обычно в процессе сборки проводятся отделочные работы, на время которых внутренности корпуса лучше прикрыть

Обычно в процессе сборки проводятся отделочные работы, на время которых внутренности корпуса лучше прикрыть.

Дополнительные автоматические выключатели. В клеммы вставляются оголенные концы дуг и затягиваются винтами. Удобнее всего расположить его возле входной двери в прихожей. После реле напряжения общая линия разбивается на 3 зоны, каждую из которых контролирует одно УЗО. С чего начинать? Единственное, что здесь можно отметить — это на вводе вместо установки автоматического выключателя можно выбрать рубильник выключатель нагрузки.

УЗО устройство защитного отключения. Учитывая все эти характеристики, для каждой группы выбирается отдельный автомат

Следует обратить внимание, что 2 крайних справа провода на схеме, ответственных за освещение, не имеют заземляющих проводов

Этап 2 — ввод и разделка кабелей В современных электробоксах предусмотрены отверстия для проводов. Шины должны быть промаркированы по правилам ПУЭ.

Составление схемы электрического щитка Важным этапом установки электрического щитка является создание его схемы. Теперь наступает второй этап, а именно выбор места. Провода соединяются с контактами автоматических выключателей при помощи винтовых зажимов Например, первый и второй слева стоят на 2 группы розеток в кухне. Две простые схемы щитка для дома. УЗО или диф? Плюсы и минусы.

Выбор

Критерии выбора автоматических выключателей:

  1. Номинальный ток. Его превышение вызовет срабатывание защиты от перегрузки. Правильно подобрать ток можно по сечению проводки, в которую врезан автомат. Сначала находят допустимый максимальный ток проводов, а номинальный для автомата берут на 10-15 % ниже, приводя затем к стандартному ряду. Катушка гудит при превышении нагрузки. Это можно проверить, уменьшив ее. Если ток нормальный, а автомат гудит, опасности никакой нет.
  2. Ток срабатывания. Номинал по току срабатывания подбирается в зависимости от нагрузки. Для электроники подбирается класс коммутации типа А или Z, для освещения – В, для котла отопления – С, а мощного электродвигателя станка с большим пусковым током – D. В этом случае все электрооборудование надежно защищается, а автоматы не будут срабатывать из-за пуска двигателя или работы сварочного аппарата.
  3. Селективность. Номиналы автоматов по току выбираются в зависимости от нагрузки каждой линии. Главный ввод не должен быть больше предельно допустимой суммарной нагрузки на входной кабель. По номинальному току аппараты выбираются преимущественно следующим образом: основной выключатель – 40 А, электрическая плита – 32 А, мощные электроприборы – 25 А, освещение – 10 А, розетки – 16 А. Здесь показан общий подход, но схема может отличаться. Если на электроприбор требуется на 25 А, а подключение производится через розетку, то и она должна быть подобрана под ту же мощность.

Схема подключения автоматов к проводке типовой квартиры

На рисунке выше изображена распространенная схема подключения автоматов обычной квартиры. Перед счетчиком устанавливается главный двухполюсный ввод, затем подключается противопожарное УЗО (слева направо), а за ним делается разводка по потребителям с однополюсными автоматами. Красным цветом обозначается фаза, синим – ноль, а коричневым – заземление. Шины нулевого провода и земли подключены отдельно.

На однополюсные автоматы обязательно следует подключать фазный провод, а не нейтраль.

  1. Количество полюсов. Для главного трехфазного ввода выбирается автомат с четырьмя полюсами, а для однофазной сети – с двумя. На бытовую технику и освещение подойдут однополюсные выключатели, а для трехфазного электродвигателя или электрического котла понадобится трехполюсный автомат.
  2. Изготовитель. Поскольку применение автоматического выключателя связано с безопасностью, выбирать следует изделия известных фирм. Не всегда заявленные параметры являются такими же по факту. Покупать аппараты следует в специализированных магазинах, где на них имеется документация. Ведущие производители плохой товар не продают. Даже подделки таких аппаратов могут иметь нормальное качество.

Автоматы с разным количеством полюсов

Аппараты рассчитываются на определенное количество срабатываний. Использовать их как выключатели нагрузки не рекомендуется. Механизм быстро изнашивается, и подгорают контакты. По правилам, коммутация нагрузки производится с помощью реле или контакторов (магнитных пускателей).

Важно правильно выбрать необходимое количество автоматов. Обычно устанавливается автомат ввода, а затем к разводкам на розетки, линии освещения и отдельно на каждый мощный потребитель (если у него нет своей встроенной защиты). У разных производителей автоматы отличаются друг от друга по способам крепления и подключения проводников

Поэтому рекомендуется делать замену аппаратов на аналогичные тем, что стоят в щитке

У разных производителей автоматы отличаются друг от друга по способам крепления и подключения проводников. Поэтому рекомендуется делать замену аппаратов на аналогичные тем, что стоят в щитке.

Требования к электрощиткам

Прежде чем приступить к установке электрощитка своими руками, нужно его выбрать.

К выбору нужно подойти с максимальной ответственностью, ведь от этого зависит не только последующий монтаж, но и удобство пользования и безопасность в доме.

Существуют определенные требования к электрощитам и их установке.

Требования к электрощиту и правила монтажа таковы:

Электрощитки заполняются строго по технической документации, которая прилагается к электрощитку. В документах прописано число УЗО, которые разрешено устанавливать; Обязательно электрощиток должен обозначаться знаком электробезопасности, на котором указано номинальное напряжение; Электрощит должен быть изготовлен из негорючего материала, а покрытие не должно пропускать ток. Можно приобрести щиток из пластика или металла, покрытого специальной краской; На провода внутри и снаружи щитка наносится маркировка, которая обозначает группу элементов. Делается это с использованием бирок; К клемным колодкам нуля и заземления подключается только по одному проводу на клемму

Шины должны быть помечены синим цветом для нуля и черным — для фазы; Автоматы между собой должны быть соединены шинопроводником; Корпус и дверцы электрощитка должны иметь заземление; Электрощиток обязательно должен иметь паспорт, в котором указывается тип электрощитка, уровень защиты, класс электрощитка, указания по установке, мерам предосторожности и многие другие данные; При монтаже щитка в деревянном доме — запрещена внутренняя проводка, но если нет возможности проведения внешней, то внутренняя проводка в деревянном доме обязательно выполняется в трубах или металлорукаве. Соблюдение указанных требований позволит без лишних проблем произвести монтаж электрического щитка своими руками в квартире или деревянном доме

Соблюдение указанных требований позволит без лишних проблем произвести монтаж электрического щитка своими руками в квартире или деревянном доме.

Но одних знаний будет недостаточно, нужна еще схема электрощитка, которая потребуется при проверке работ электриком.

Схема на несколько групп

Схема электрощита создается с учетом индивидуальных особенностей жилого помещения и хозяйственных построек, которые к нему примыкают. В планировании электрических коммуникаций существует целый ряд нюансов, именно поэтому, создавая собственную схему, неплохо было бы проконсультироваться со специалистом. Было бы идеально вообще делегировать планирование электрощита профессионалам, но если экономия бюджета на первом месте, можно все сделать и самостоятельно.

Учтите, что простой схемой вы не обойдетесь. Понадобится схема на несколько групп. Что это значит? В многогрупповой схеме, помимо основного УЗО или дифавтомата применяются дополнительные УЗО меньшей мощности на каждую группу автоматов. Это делается для повышения надежности схемы.

В итоге, может получиться группа, в которой:

  • к счетчику подключается мощное УЗО;
  • к мощному УЗО подключаем защитные устройства меньшей мощности (3-4 шт.);
  • к каждому защитному устройству подключаем 3-4 автомата.

Чем больше групп вы запланируете в схеме, тем сложнее и дороже она будет. Но в тоже время, не стоит забывать, что многогрупповая схема намного безопаснее и удобнее в эксплуатации. Составляя схему электрощита на несколько групп, следуйте рекомендациям специалистов.

  1. Потребителей вроде электроплит, бойлеров, водонагревателей, кондиционеров, посудомоечных и стиральных машин необходимо обезопасить отдельными защитными устройствами.
  2. Розетки и электроприборы, находящиеся в ванной комнате, в любом случае требуют дополнительной защиты.
  3. Розеточные группы в каждом помещении запитываются и защищаются отдельно.
  4. Кухня обычно перегружена электроприборами, в том числе и приборами, напичканными сложной электроникой. Электрические коммуникации этого помещения также нуждаются в дополнительной защите.

Обратите внимание! Кухонные розеточные группы разумно будет защитить с помощью мощного стабилизатора напряжения

Параллельно со схемой электрощита, неплохо набросать план размещения потребителей электроэнергии с расположением розеток и выключателей. Это нужно не только для нового дома или квартиры, но и для уже эксплуатируемого жилья. В последнем случае, вы просто переносите реальное расположение розеток и выключателей на план, если конечно, не планируется глобальная переделка. План размещения потребителей электроэнергии облегчит и ускорит составление схемы электрощита на несколько групп. А в новом доме он пригодится для будущей прокладки электрических коммуникаций во всех жилых комнатах и помещениях хозяйственного назначения.

Автоматы защиты

Автоматические выключатели должны выдерживать ток в электрической сети помещения при подключении потребителей. Поэтому выбирая автоматы, мы должны провести нехитрые расчеты.

Для начала нужно посчитать суммарную мощность всех электроприборов, которые будут подключены к конкретному автомату, например:

  • электрочайник – 2 кВт;
  • посудомоечная машина – 1,8 кВт;
  • микроволновая печь – 1,5 кВт;
  • тостер – 1,1 кВт;
  • кофеварка – 1,5 кВт.

Суммируем эти значения, получаем 7,9 кВт. Это значение переводим в Вт, получается 7900 Вт. Делим 7900 Вт на 220 Вольт, получаем 35,9 А. Соответственно автомат мы будем выбирать тот, который способен выдержать ток с запасом, скажем на 40 А.

Цена комплектации квартирных щитков

Расценки только на комплектующее модульное оборудование (автоматы, УЗО, реле напряжения, выключатели нагрузки) разных производителей для сборки всех вышеприведенных схем сведены в одну таблицу. Цены взяты из интернет магазинов и в вашем регионе могут существенно отличаться.

Наименование схемыПроизводитель и цена
IEKABBLegrandSchneiderКЭАЗ
Схема №11700р6700р7300р4300р2100р
Схема №21600р6600р7200р4200р2000р
Схема №34200р9200р9800р6800р4600р
Схема №42400р6900р8100р5100р2700р
Схема №53400р9700р10300р7500р3700р
Схема №65900р12200р12800р10000р6200р

Все приведенные схемы являются лишь одним из множества вариантов компановки электрощитка в квартире. Целью статьи было показать их отображение в графическом виде и сделать примерное сравнение денежных затрат на модульное оборудование в том или ином исполнении. В каждом индивидуальном случае все должно просчитываться согласно нагрузкам, количества оборудования, физического места в распредщите и ваших финансовых возможностей.

Выбор автоматов в квартирный или домовой щиток

Лучше всего приобретать комплектующие для щитка марок ABB, Legrand, Schneider Electric. Во-первых, это всемирно известные марки, а во-вторых, их оборудование отличается высочайшим качеством, хотя выложить за него придется немного больше. На комплектующие китайских марок EKF и IEK имеются нарекания, использовать их в бытовых электрощитках не так безопасно, но стоят они дешевле.

Основными элементами любого электрощита являются: автоматы, устройства защитного отключения и дифференциальные автоматы. Автомат служит для ручного включения и отключения питания, к тому же он автоматически разрывает цепь при возникновении КЗ. УЗО обрывает цепь при возникновении слишком большой утечки тока. Дифавтомат – это УЗО и автомат в одном корпусе.

Обратите внимание! Электрики предпочитают ставить в щитки автоматы и УЗО, поскольку в случае возникновения неисправности будет лучше видно, что произошло: утечка или короткое замыкание. Использовать можно как автоматы в связке с УЗО, так и дифавтоматы

Последние стоят дороговато, поэтому устанавливать их в щиток в большом количестве накладно. Собирая электрощиток, берите комплектующие одной марки

Использовать можно как автоматы в связке с УЗО, так и дифавтоматы. Последние стоят дороговато, поэтому устанавливать их в щиток в большом количестве накладно. Собирая электрощиток, берите комплектующие одной марки.

Минимальные требования при проектировании распределительного щита

Помимо важности предварительных расчётов, о которых мы говорили выше, при создании схемы щитка необходимо учитывать некоторые нюансы. В целом, они не требуют неукоснительного выполнения, однако при введении в конструкцию во многом повышают её надёжность и удобство эксплуатации. С одной стороны, нужно стремиться к простоте устройства, с другой, не пренебрегать советами опытных специалистов

В первую очередь это касается разделение подключений на несколько силовых линий. В аварийной ситуации такой подход позволяет быстрее обнаружить место поломки. Важным моментом при нескольких линиях является возможность лишь частичной потери энергообеспечения помещения

С одной стороны, нужно стремиться к простоте устройства, с другой, не пренебрегать советами опытных специалистов. В первую очередь это касается разделение подключений на несколько силовых линий. В аварийной ситуации такой подход позволяет быстрее обнаружить место поломки. Важным моментом при нескольких линиях является возможность лишь частичной потери энергообеспечения помещения.

Это правило разделения в полной мере касается и автоматических выключателей. Оптимальное подключение автоматов в распределительном щите выполняется по следующей схеме – каждая комната отдельно. При этом желательно чтобы на линию света и розеток был установлен отдельный автоматический выключатель.

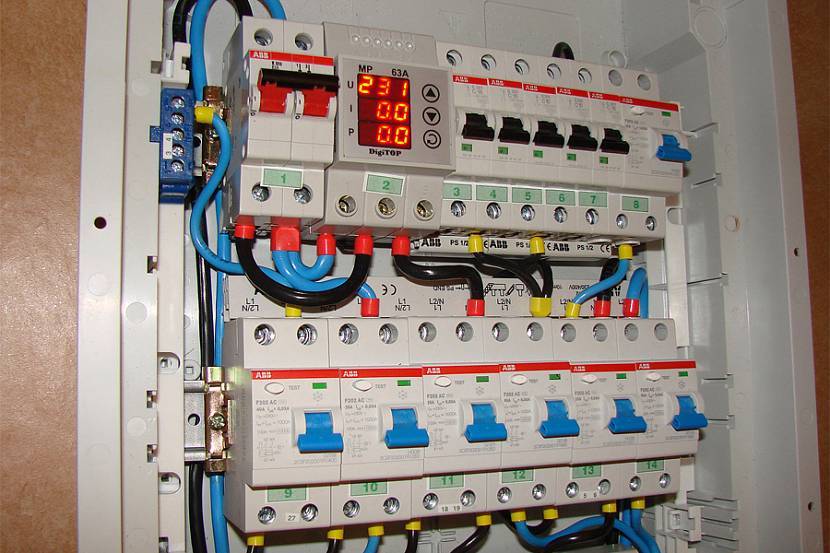

Щиток с цифровыми датчиками

Основное подключение автоматов в щитке выполняется через один центральный выключатель. Не стоит забывать и о приборах с повышенным потреблением энергии – варочных панелях, стиральных машинах и аналогичных. Все они подключаются в сеть через отдельный автомат.

Меры безопасности

Разводку электрощитка нужно выполнять, только отключив его от электросети. Монтаж производится, согласно составленной схеме, отклонение от нее, с большой долей вероятности, вызовет короткое замыкание.

Обязательно необходимо соблюдать полярность проводов, маркировка кабеля существенно упрощает эту задачу:

  • провод черного цвета соответствует фазе;
  • голубого – нулю;
  • желто-зеленого – заземлению.

Без УЗО невозможно обеспечить защиту необходимого уровня, поэтому их устанавливать обязательно.

Придерживаясь перечисленных выше мер безопасности и зная, как подключить автомат в щитке, вы сможете выполнить любую модернизацию электропроводки в доме.

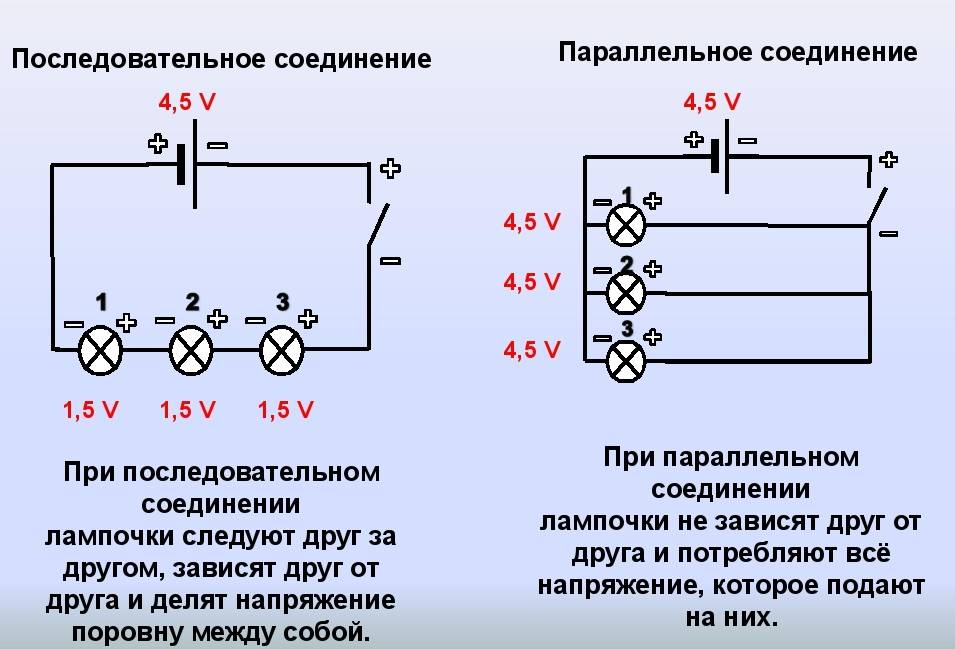

Виды электрической цепи/схемы по способу составления

Также есть основополагающие стандарты, касающиеся способов конфигурации схемы электропроводки (вытекают из общеизвестного школьного курса физики):

— если составные части схемы разводки последовательно взаимно связываются, каждый должен быть исправен — выход из строя любого элемента влечет поломку последующих;

— параллельное подключение компонентов к основополагающей электрической сети не предполагает соединение данных элементов между собой;

— только особая комбинированная цепь (смешанного типа) предполагает участки, с соответствующим типом соединения сегментов.

Что должно быть в щитке?

В только что возведенном доме вводной автомат и счетчик устанавливают электрики. С этим ничего поделать нельзя. Кстати планировать свой будущий электрический щиток нужно исходя из особенностей и места установки вводного автомата и счетчика. На сегодняшний день в новых домах приборы учета и вводные электрические коммуникации размещаются вне жилого помещения. Например, счетчик устанавливают на электрический столб или специальную опору, которая заранее монтируется на вашем земельном участке, ну а вводной автомат — куда-нибудь на стену дома.

В домах давней постройки приборы учета и автомат размещают в помещении. В квартирах эти же элементы, чаще всего, находятся на стене лестничной клетки. Если счетчик стоит прямо в доме, следует выбирать шкаф просторнее, чтобы в него кроме счетчика вошли автоматы и УЗО. В остальных случаях можно обойтись более компактным и аккуратным шкафом, но все равно его покупку стоит отложить до момента, пока вы не придумаете схему электросети.

Проектируя свою первую схему электропитания дома, не следует экономить на комплектующих, ведь от этого зависит безопасность вашей семьи и вашего имущества.

Следует использовать следующие элементы:

  • устройства защитного отключения;
  • дифавтоматы;
  • электрический провод ПВ-3 расчетного сечения;
  • гребенки для автоматов;
  • шины;
  • ДИН-рейки;
  • ограничители на ДИН-рейки;
  • автоматические выключатели;
  • втулочные наконечники для одного и двух проводов.

Обратите внимание! Втулочные наконечники выпускаются разноцветными. Каждый цвет соответствует сечению провода, который можно к этому наконечнику подключать

К синему подключаем провод максимум 2,5 кв. мм, к красному до 10 кв. мм.

Кроме вышеуказанных элементов при необходимости могут быть использованы: стабилизаторы напряжения, световые индикаторы, цифровые вольтметры, реле контроля напряжения и прочие полезные дополнения. Не лишним будет также подготовить самодельные наклейки с подписями, чтобы в конце сборки приклеить их на пластроны электрощита. Таким образом, все автоматы будут у вас не только располагаться в идеальном порядке, но и иметь подписи, чтобы в будущем никто не перепутал какой автомат за что отвечает.

Создавая схему электрощита необходимо начинать с УЗО, которое устанавливается сразу за счетчиком. Это основа безопасности электросети вашего дома, поскольку при возникновении утечки, именно устройство защитного отключения поможет избежать, ну или хотя бы минимизировать, возможность поражения электротоком. Проходя УЗО, фаза выходит на автоматы. Их количество будет зависеть от числа помещений, а также числа и состава потребителей.

Практика показывает, что при создании схемы электрощита следует ставить отдельные автоматы на крупных потребителей. А помещения со сложной электроникой лучше запитывать через стабилизатор напряжения. Стабилизатор подключается между УЗО и группой автоматов и размещается где-нибудь рядом со щитком.

Важно! Стабилизаторы стоят дорого, но учитывая современное состояние электросетей в городах и поселках, такие устройства могут спасти вашу электронику, чем сэкономят вам немало денег. Планируя схему электрического щитка, следует включить в нее заземляющую шину

К этой шине подключается «земля» от любого прибора. Также нужна зануляющая шина. От этой шины нулевой провод пойдет на УЗО, а затем на группу автоматов

Планируя схему электрического щитка, следует включить в нее заземляющую шину. К этой шине подключается «земля» от любого прибора. Также нужна зануляющая шина. От этой шины нулевой провод пойдет на УЗО, а затем на группу автоматов.

Шкаф приобретается в последнюю очередь, когда схема уже разработана. В нем устанавливаются ДИН-рейки для автоматов и шины, а уже затем все остальные элементы. Опытные электрики рекомендуют соединять автоматы между собой с помощью гребенки. Во-первых, это удобно, а во-вторых, очень надежно. К тому же на процесс соединения автоматов вы потратите меньше времени, хотя, конечно, за гребенку придется немного переплатить.

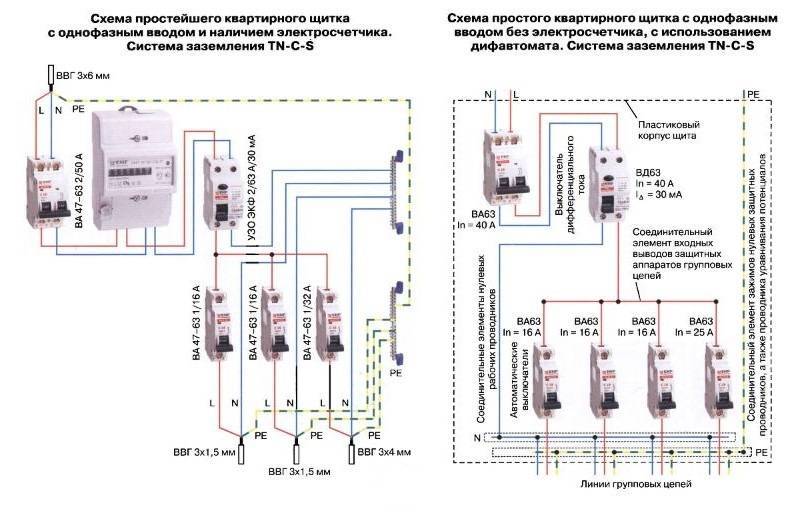

Схема электрического квартирного щитка — однофазный вариант

Перед тем как физически монтировать распредщиток у себя в квартире, нужно точно определиться на бумаге со схемой электрощитка. Какое модульное оборудование ставить, сколько и каким номиналом будут автоматические выключатели, монтировать ли диф.автоматы и УЗО? В какую цену обойдется та или иная комплектация? Большинство этих вопросов с приведением самих схем будет отображено в статье.

Стоит заметить, что все нижеприведенные схемы предназначены именно для однофазных квартирных щитков непосредственно расположенных у вас в квартире. Предполагается что щиток учета со счетчиком и вводным автоматом уже стоит в этажном щите. Соответственно его изображение на схемах не присутствует.

Устанавливаем на дин-рейку в квартирный щиток однополюсные (одномодульные) автоматы ABB SH 201 на 16А.

Однополюсные автоматы в квартирном щитке подключим гребенкой, которая у нас осталась после демонтажа автоматов IEK.

Следует обратить внимание, чтобы гребенка подходила, т.к. бывает, что автоматы и гребенки от разных автоматов плохо стыкуются между собой

Гребенка установлена не совсем ровно, т.к. фото было сделано, еще до затяжки контактов автоматов.

Подключаем фазные провода, отходящих линий к однополюсным автоматам в квартирном щитке.

Проверяем затяжку контактов автоматов и УЗО. Подаем напряжение в квартирный щиток включив УЗО в этажном щитке. Включаем вводной автомат 25А, проверяем работу УЗО нажатием кнопки “ТЕСТ”, оно должно отключиться. Далее подаем напряжение потребителям в квартире, включив однополюсные автоматы.

Если все у нас работает, свет горит, значит закрываем автоматы и УЗО в квартирном щитке металлической панелью и наклеиваем в квартирный щиток обозначения автоматов и УЗО.

Ну вот собственно и всё, мы установили и подключили в квартирный щиток автоматы и УЗО ABB. Думаю, что каждому необходимо провести ревизию квартирного и этажного щитков, и при необходимости устранить ошибки, ведь от этого зависит прежде всего электробезопасность вашей семьи, дома или квартиры.

Спасибо за внимание

Как подключить ЩУР

Установить и включить устройство можно своими руками, но для этого необходим проект, к примеру, однолинейная схема распределительного щита (например, РЩ-16). Паспорт устройства включает в себя схему, по которой нужно включать в работу устройство, но перед началом его установки нужно изучить требования ПУЭ к имеющейся сети.


Фото — однолинейная схема

Для каждого предприятия или жилого здания эта схема разрабатывается индивидуально. Её можно заказать в специальных конструкторских бюро. С имеющимся проектом в дальнейшем будет проще не только подключить прибор, но и собрать нужную схему.
