Собираем щиток в квартире и доме самостоятельно

Можно ли ставить вводной автомат перед счетчиком

На этот вопрос ответ можно найти в правилах эксплуатации электроустановок. Где в пункте 7.1.64 сказано, что необходимо предусмотреть коммутационный прибор, который снимает напряжение с прибора учета электроэнергии.

Это необходимо при выходе его из строя или замене старого электросчетчика на новый. То есть ПУЭ предписывает устанавливать коммутационные приборы до счетчика.

В продаже имеются боксы, в которых уже произведен монтаж счетчика с автоматами. Однако следует учитывать, что ВА, если он смонтирован перед прибором учета, и электросчетчик должны быть опечатаны. Нарушение пломбы владельцем дома приведет к наложению на него штрафа.

ПУЭ не дает четких указаний, где же ставить ВА -до или после счетчика. Но для обеспечения защиты проводки дома или коттеджа от перенапряжения или других неблагоприятных факторов рекомендуется монтировать автомат до электросчетчика. Вместе с ним в боксе устанавливается грозозащита.

Читайте, как смонтировать счетчик электроэнергии.

Монтаж производится в отдельном боксе, который опечатывается контролирующей организацией. Для обеспечения надежной защиты электролинии дома или квартиры, следует устанавливать общий автомат после счетчика.

Подключение надежной автоматики

В квартирах, то есть, там, где электрическая разводка выполнена по однофазной схеме, устанавливайте одно-или двухполюсные расцепители сети. Посоветуйтесь с электриком, какие лучше, ведь они бывают на разное количество проводов в доме, квартире

Хотя бы поверхностно ознакомьтесь с внутренностями пакетников. Главные узлы в них — блочок управления автоматикой и камера, в которой тушится электродуга. Она появляется на паре полюсов. При их расцеплении и возникает дуга с высокой температурой, нечто вроде мини-сварки.

Автомат можно вручную отключать, если есть срочная работа на внутренней сети. Или контакты в нем подгорели и нужно их перекоммутировать на свободное место. В автоматах-пакетниках бывает четное количество пар контактов – от одной до четырех.

Разделываем кабели и монтируем модули

Каждый электрик подтвердит, что работать с инструментом, специально предназначенным для той или иной операции, легче и приятнее. Разделывать кабели внутри щитка можно обычным строительным ножом, но если делать это с помощью специального ножа с пяткой, всё получается быстрее и качественнее.

После разделки кабелей следует повторно промаркировать провода, так как их будет достаточно много и если в них запутаться, то на наведение порядка уйдёт уйма времени. Подавая кабели в щиток, следует оставлять такую их длину, которая будет равна двойной высоте щитка, то есть провести кабель через весь щиток, а затем отмерять ещё столько же. Такая мера не является расточительством: провода внутри щита идут не по прямой, а по замысловатой кривой линии, и пусть лучше останется немного лишнего провода, чем его не хватит.

Строгих правил расположения модулей в электрощитке не существует, однако, электрики используют, как правило, одну из двух схем монтажа — линейную или групповую. В первом случае все элементы располагаются один за другим в порядке, изображённом на однолинейной схеме: автомат ввода, УЗО, дифавтоматы, автоматические выключатели потребителей. Среди преимуществ такого варианта расположения — простота реализации, недостаток — сложно найти «виновника» аварийной ситуации.

Если в щитке реализована групповая схема компоновки модулей, компоненты чередуются по группам потребителей: АВ ввода, УЗО, группа выключателей, привязанных к этому УЗО. Далее устанавливается следующее УЗО и соответствующая группа автоматических выключателей. Такую схему несколько сложнее собрать, зато сразу видно проблемную линию по сработавшему УЗО.

Установка и подключение элементов

Все современные автоматы и УЗО имеют унифицированное крепление под стандартную монтажную рейку (DIN-рейку). На тыльной стороне у них имеется пластиковый упор, который защелкивается на планке. Ставите устройство на рейку, зацепив за нее выемкой на задней стенке, пальцем надавливаете на нижнюю часть. После щелчка элемент установлен. Осталось его подключить. Делают это по схеме. Соответствующие провода вставляют в клеммы и отверткой поджимают контакт, закручивая винт. Сильно его затягивать не нужно — можно передавить провод.

Работают при выключенном питании, все рубильники переведены в положение «выкл». Старайтесь не браться за провода двумя руками. Подключив несколько элементов, включают питание (рубильник ввода), затем по очереди включают установленные элементы, проверяя их на отсутствие КЗ (короткого замыкания).

Как собрать схему электрического щитка

Сборка квартирного пластикового электрощитка из нескольких автоматов производится на месте установки, но при сборке схемы электрощита для частного дома, состоящей из большого количества аппаратуры, это удобнее сделать на столе.

Для соединения верхних клемм автоматов в распределительном щите для электропроводки удобно применять специальные гребенки. Они выпускаются одно, двух или трехполюсные. Это зависит от количества фаз электросхемы РЩ.

Порядок и правила монтажа всех видов электрощитов и сборки электросхемы своими руками от этого не меняются:

  • при подключении автоматов и устройств защиты электрощита в доме подходящие провода присоединяются сверху;
  • в одну клемму не подключаются более двух проводов, жилы разного сечения или жёсткий и гибкий провод;
  • сечение перемычек выбирается равным или большим сечению кабелей.
  • провода отличаются по цвету изоляции — нулевые синие, а фазные коричневые.

При минимальном опыте электромонтажа собрать электрощиток своими руками можно без особых проблем:

  • Согласно электросхеме расставляется аппаратура. Есть два варианта расположения – по значимости (вначале все вводные, затем УЗО и т.д.) и по направлениям.
  • Отмечаются места для установки шин-гребенок, и отрезается нужная длина. Торцы гребёнок закрываются заглушками.
  • С нижних клемм вводного автоматического выключателя «раздаётся» фаза и ноль на аппаратуру, подключенную после него. Для этого отрезаются куски проводов нужного цвета и сечения такой длины, чтобы перпендикулярно, без натяжения входили в клеммы.
  • Раздачу фазы и ноля можно сделать перемычками из отрезков провода ПВ3 соответствующего цвета.
  • Выполняется подключение собранного электрощита. При монтаже на месте установки присоединяется подходящий кабель, а при сборке распределительного щита на столе с помощью куска кабеля и вилки. Включается вводной автомат, а затем и все устройства защиты. Проверяется исправность УЗО нажатием кнопки «Тест».
  • Тестером проверяется наличие напряжения на клеммах, к которым подключаются отходящие кабеля.

Выбор электромонтажного оборудования

Перед началом монтажа нужно купить сам электрощит и все электромонтажные установки и устройства, которые будут составлять его наполнение. Следует учитывать, что каждый предмет занимает определенное количество монтажных мест на DIN-рейке – металлической планке шириной 3,5 см. В одном боксе может располагаться и одна, и несколько DIN-реек.

Под одним «монтажным местом» учитывается отрезок на профиле длиной 1,75 см – модуль. В паспорте электрощитка обязательно указывается, на какое количество модулей он рассчитан.

На одной DIN-рейке зафиксированы три устройства: первые два занимают по 3 модуля, третье – один модуль. Оставлять места между расположенными рядом устройствами для экономии места не рекомендуется

Перед выбором щита следует сложить количество всех модулей, а затем к полученной сумме прибавить несколько мест, которые могут пригодиться в будущем. Для примера подсчитаем, какой ящик необходим для 1-комнатной квартиры.

По схеме определяем, какое количество модулей занимает каждое их устройств: 4-полюсной автомат на входе – 4 места, счетчик – 6, АВДТ – 2 х 2, автоматы – 4. В результате получается 18 модулей

Для 18-20 мест подойдет электрощиток на 24 модуля. Но если квартира большая, а в дальнейшем планируется покупка нового оборудования, монтаж теплого пола или ремонт с заменой проводки, то лучше приобрести бокс на 36 мест.

Если хотите упростить дальнейшие работы, сделать защиту сети максимальной, а расположение модулей удобным, постарайтесь выбрать щиток с полной комплектацией, а это:

  • съемная рамка с DIN-рейками;
  • отверстия для ввода и держатели для крепления кабелей;
  • две шины, рабочего и защитного нуля – с подставками и местами установки;
  • набор креплений для монтажа;
  • органайзеры для проводов.

Щиты бывают металлические и пластиковые, встраиваемые и навесные.

Рассмотрим, чем они отличаются принципиально.

Опытные электромонтажники рекомендуют работать с одним магазином. Преимущества покупки у крупного поставщика состоят в большом ассортименте товара и гарантии получения оригинальной продукции, а не подделки. Поэтому лучше и щит, и остальную электромонтажную продукцию приобретать в одном месте.

Кроме прибора учета и защитных устройств потребуются:

  • гребенки на несколько полюсов с торцевыми заглушками – для соединения модулей между собой, упрощения монтажа и экономии места;
  • 2-3 метра провода ПВ1 с сечением, как у входного кабеля, и цветовой маркировкой изоляции;
  • нулевые шинки или кросс-модули для групповых УЗО;
  • хомутики и стяжки для организации проводников;
  • ограничители для DIN-реек;
  • заглушки для маскировки свободных мест.

Если позволяют финансовые возможности, то лучше подбирать оборудование одного проверенного производителя – Hager, ABB, Legrand, Schneider Electric. Устройства одной марки легче монтировать, да и выглядеть щит будет намного эстетичнее.

Минимальные требования при проектировании распределительного щита

Помимо важности предварительных расчётов, о которых мы говорили выше, при создании схемы щитка необходимо учитывать некоторые нюансы. В целом, они не требуют неукоснительного выполнения, однако при введении в конструкцию во многом повышают её надёжность и удобство эксплуатации. С одной стороны, нужно стремиться к простоте устройства, с другой, не пренебрегать советами опытных специалистов

В первую очередь это касается разделение подключений на несколько силовых линий. В аварийной ситуации такой подход позволяет быстрее обнаружить место поломки. Важным моментом при нескольких линиях является возможность лишь частичной потери энергообеспечения помещения

С одной стороны, нужно стремиться к простоте устройства, с другой, не пренебрегать советами опытных специалистов. В первую очередь это касается разделение подключений на несколько силовых линий. В аварийной ситуации такой подход позволяет быстрее обнаружить место поломки. Важным моментом при нескольких линиях является возможность лишь частичной потери энергообеспечения помещения.

Это правило разделения в полной мере касается и автоматических выключателей. Оптимальное подключение автоматов в распределительном щите выполняется по следующей схеме – каждая комната отдельно. При этом желательно чтобы на линию света и розеток был установлен отдельный автоматический выключатель.

Щиток с цифровыми датчиками

Основное подключение автоматов в щитке выполняется через один центральный выключатель. Не стоит забывать и о приборах с повышенным потреблением энергии – варочных панелях, стиральных машинах и аналогичных. Все они подключаются в сеть через отдельный автомат.

Установка и подключение элементов

Все современные автоматы и УЗО имеют унифицированное крепление под стандартную монтажную рейку (DIN-рейку). На тыльной стороне у них имеется пластиковый упор, который защелкивается на планке. Ставите устройство на рейку, зацепив за нее выемкой на задней стенке, пальцем надавливаете на нижнюю часть. После щелчка элемент установлен. Осталось его подключить. Делают это по схеме. Соответствующие провода вставляют в клеммы и отверткой поджимают контакт, закручивая винт. Сильно его затягивать не нужно — можно передавить провод.

Работают при выключенном питании, все рубильники переведены в положение «выкл». Старайтесь не браться за провода двумя руками. Подключив несколько элементов, включают питание (рубильник ввода), затем по очереди включают установленные элементы, проверяя их на отсутствие КЗ (короткого замыкания).

Подключение входного автомата и УЗО

Фаза от ввода подается на входной автомат, с его выхода идет на соответствующий вход УЗО (ставьте перемычку медным проводом выбранного сечения). В некоторых схемах нулевой провод от вода подается напрямую на соответствующий вход УЗО, а уже с его выхода идет на шину. Фазный провод с выхода защитного устройства подключается к соединительной гребенке автоматов.

В современных схемах входной автомат ставят двухполюсный: он должен одновременно отключать оба провода (фазу и ноль), чтобы в случае неисправности полностью обесточить сеть: так безопаснее и таковы последние требования по электробезопасности. Тогда схема включения УЗО и выглядит так, как на фото ниже.

При использовании двухполюсного входного автомата

Об установке УЗО на DIN-рейку смотрите видео.

В любой схеме провод защитного заземления подключается на свою шину, куда заводятся аналогичные проводники от электроприборов

Наличие заземления — признак безопасной сети и делать его жизненно важно. В прямом смысле. О том, как правильно подключить УЗО, смотрите видео-урок

О том, как правильно подключить УЗО, смотрите видео-урок.

При самостоятельной сборке щитка учтите, что входной автомат и счетчик будут опечатываться энергопоставляющей организацией.  Если на счетчике есть специальный винт, на который цепляют пломбу, то входной автомат таких приспособлений не имеет. Если не будет возможности его опломбировать, вам или откажут в пуске, или опломбируют полностью весь щиток. Потому внутри общего щитка ставят бокс на одно-два места (зависит от размеров и типа автомата), а в нем крепят входной автомат. Этот бокс при приемке опечатывают.

Индивидуальные автоматы устанавливаются на рейки точно как УЗО: прижимаются к рейке до щелчка. В зависимости от типа автомата (на один или два полюса — провода) к ним подключаются соответствующие провода. Какие бывают автоматы, и чем отличаются устройства для одно и трех- фазной сети, смотрите в видео, выбор номинала автомата защиты описан тут.

После того, как необходимое количество устройств установлены на монтажной рейке, их входы соединяют. Как говорили раньше, это можно сделать перемычками из провода или специальной соединительной гребенкой. Как выглядят соединение проводами смотрите на фото.

Автоматы в одной группе соединяют перемычками: фаза приходит общая

Есть два способа сделать перемычки:

  • Нарезать проводники нужных отрезков, оголить их края и согнуть дугой. В одну клемму вставлять по два проводника, потом затягивать.
  • Взять достаточно длинный проводник, с через 4-5 см зачистить по 1-1,5 см изоляции. Взять круглогубцы и загнуть оголенные проводники так, чтобы получились соединенные между собой дуги. Эти оголенные участки вставлять в соответствующие гнезда и затягивать.

Так делают, но электрики говорят о низком качестве соединения. Надежнее использовать специальные шины. Под них на корпусе имеются специальные разъемы (узкие прорези, ближе к лицевому краю), в которые вставляются контакты шины. Эти шины продаются на метры, режутся на куски необходимой длины обычными кусачками. Вставив ее и установив подающий проводник в первый из автоматов, закручивают контакты на всех соединяемых устройствах. О том, как соединять автоматы в щитке при помощи шины смотрите видео.

К выходу автоматов подключается фазный провод, который идет на нагрузку: на бытовую технику, к розеткам, выключателям и т.д. Собственно, сборка щитка закончена.

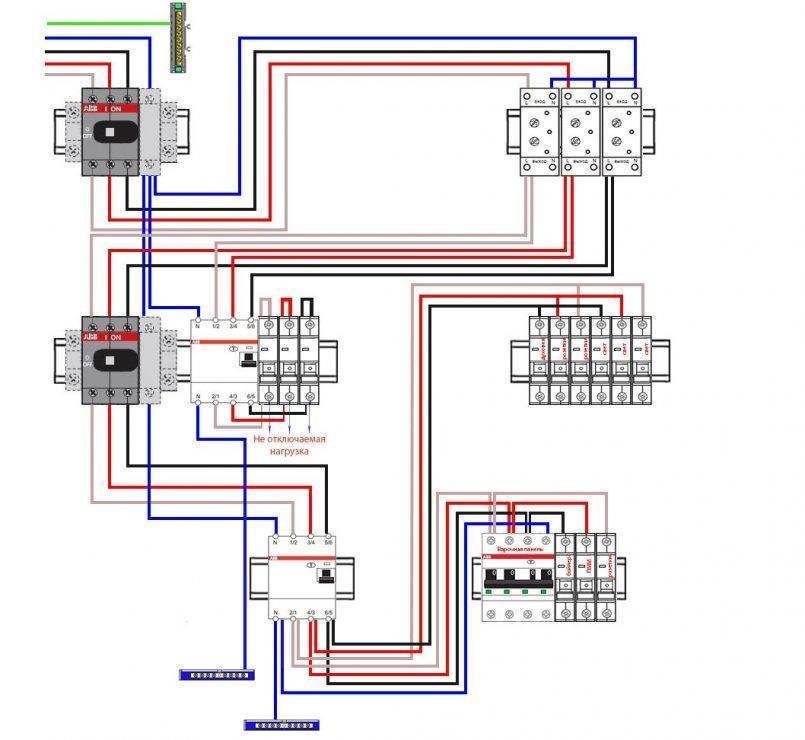

Схема подключения автоматов в щитке

Схема щитка в квартире — один из главных моментов, но прежде чем разбираться с нею, давайте посмотрим какие элементы входят в конструкцию. Чтобы вам были понятны обозначения и состав монтажной схемы.

Он ставится на защиту всего контура проводки. Жилы основного входящего кабеля подсоединяются к клеммам вводного автомата. Для удобной работы с электрощитом перед вводным автоматом часто устанавливают рубильник.

Он позволяет обесточить всю сборку для замены элементов, безопасной профилактики и полностью отключает электроснабжение квартиры или дома. В этом случае питающий кабель заводят на рубильник.

Устанавливается после вводного автомата и считает расход электроэнергии в доме или квартире. Иногда счётчик стоит отдельно, до щитка, вместе с автоматом отключения. Например, на площадке многоквартирного дома.

УЗО в схеме может быть как одно, установленное после счётчика, например, в однокомнатной квартире с небольшой нагрузкой. Или ставят несколько УЗО на отдельные линии с большим потреблением (на электроплиту, стиральную машину, кондиционер).

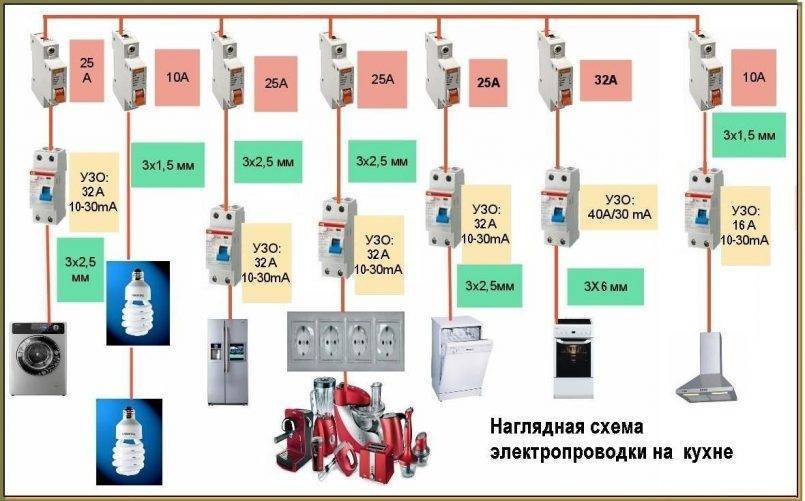

Нужны для отдельных линий на разные помещения, бытовую технику и освещение. Разрывают цепь, если обнаруживают перегруз по току или замыкание, защищают от повреждения проводку и подключённую технику. Срабатывание автомата может предотвратить пожар из-за нагрева и возгорания провода.

Крепится на заднюю стенку корпуса электрощита. В зависимости от габаритов шкафа, количество din-реек и возможное число устанавливаемых модулей может быть разным. Чтобы не ошибиться с покупкой корпуса щита по числу модулей, надо составить монтажную схему.

Нужны для расключения электрического щитка и соединения рабочих нулей и проводов заземления. В щитке используются как нулевые шины-клеммники, так и заземляющие.

Устанавливаются для «связки» линейных автоматов, УЗО, дифавтоматов. Шины-гребёнки имеют надёжную изоляции и позволяют быстро и безопасно соединять ряд автоматов через входной клеммник. Могут использоваться как для токового проводника, так и для рабочего нуля.

ВЫБОР КОЛИЧЕСТВА АВТОМАТов по дифференциальному току утечки УЗО

Самая важная характеристика, влияющая на выбор количества автоматических выключателей – это дифференциальный ток утечки.

Согласно  ПУЭ 7 (правила устройства электроустановок),  безопасная его величина для человека 30мА, соответственно ВДТ должно быть рассчитано под это. ПУЭ 7.1.79:

В электрическом щите, нельзя устанавливать Выключатель дифференциального тока групповых линий, больше чем на 30мА. А вот подключение нескольких групповых автоматов к нему допускается.

Подключить сколько угодно АВ к такому УЗО мешает то, что даже в полностью работоспособной системе электроснабжения есть утечки, а если подсоединено сразу нескольких групп они складываются. Может получится так, что суммарная величина всех утечек исправных потребителей вызовет отключение ВДТ.

Узнать, какай величину утечки групп можно двумя способами:

1. Замерить фактический показатель (используется миллиамперметр или переменный резистор)

2. Рассчитать величину теоретически (в ПУЭ 7 высчитывается из расчёта 0,4 мА на 1 А нагрузки и 10 мкА на 1м длины проводника.)

Согласно пункта ПУЭ 7.1.83:

Чаще делается расчет, он не точнее измерения, но позволяет еще на этапе проектирования выбрать верное количество автоматов для УЗО. Ниже пример такого вычисления:

Если подключить к УЗО 3 автоматических выключателя по 16 ампер каждый, не зная заранее, какое оборудование когда либо будет подключено к этим линиям, для расчета, складывается максимально возможный ток групп:

16A х 3шт = 48А,

получившаяся нагрузка умножается на 0.4 мА:

48А х 0,4мА=19.2мА

Далее, высчитывается метраж кабеля, использованного для электропроводки, по плану квартиры или дома для всех веток, допустим получается 200 метров, умножаем на 10мкА:

200м х 10 мкА=2000мкА=2мА

Складывая величины получаем общую утечку трех розеточных групп:

19.2+2=21.2 мА

Как видите, получившийся расчетный дифиринциальный ток меньше порога срабатывания 30мА и, казалось бы, можно смело реализовывать такую схему. Даже не мешает добавить еще один автоматический выключатель, но это лишь в теории. Ведь тот же пункт 7.1.83 ПУЭ говорит, что максимальный утечка системы, не должна превышать номинального диференциального тока УЗО, более чем на одну треть (1/3), что равно 10мА.

Если следовать этому правилу – даже два автомата на 16 Ампер, используемых в электрике квартир, подключить к одному УЗО не получится. Максимум, согласно расчетам, одновременно допускается нагрузка не более 22-25А, например, две группы освещения (по 10А каждый аппарат защиты).

Это, если следовать предписанием ПУЭ, на практике же люди, на свой страх и риск, эту формулу дорабатывают. Например, используют коэффициент спроса электрооборудования и учитывают не номинал автоматических выключатаелей в формуле, а рассчетные показатели энергопотребления каждой группы.

Логика здесь следующая: вряд ли вы одновременно используете все электроприборы в доме, в основном какую-то часть, соответственно и потребляется не 16А, а меньше.Средний коэффициент спроса квартиры находится в диапазоне 0,5-0,8. Взяв нижнее значение – 0,5, получаем нагрузку не 48А, с трех аппаратов на 16А каждый, а 24А, что свободно проходит по вычислениям. Либо берется суммарный расчетный ток этих групп, а не номиналы их защитных автоматов.

Некоторые не придерживаются той части, где говорится о необходимости не превышать 1/3 часть номинального дифференциального тока УЗО, смело доводя этот показатель до 0,5 – 0,7 или большего значения, получая показатель допустимых потерь групп уже, например 21мА, вместо 10мА.

Скажу откровенно, в своей практике я встречал много решений по этим вариантам и даже их комбинацию. Нередко, на объекте было установлено 1 или 2 УЗО, сразу за вводным автоматом, с характеристикой 30мА, при этом собственники на отключения не жаловались.

Поэтому, каждый должен решить сам. Если хотите совет, то на мой взгляд, можно несколько превысить предельную  утечку 10мА (1/3 от номинала), особенно в условиях квартиры. Но при этом, лучше оставить в электрощите свободное место, вдруг придется доставить еще одно Устройство Защитного Отключения.

Как распределять ток между потребителями?

Важно на этапе монтажа электрощитка грамотно распределять электричество между потребителями. Многие электрические квартирные щитки собирают сами. Но при этом нужно придерживаться элементарных правил:

Но при этом нужно придерживаться элементарных правил:

  1. Каждый потребитель с показателем выше 2 кВт должен зафиксироваться в отдельной группе. Для этого фиксируется автомат, предварительно рассчитывается нагрузка.
  2. Если оборудование небольшой мощности, то создают соответствующие автоматы. Но и кабель стоит выбрать верного сечения — до трех квадратных миллиметров.
  3. Когда в квартире нужны приборы с повышенным показателем мощности, то для них применяется автомат в 20, а то и 32 А. С кабелем тоже не нужно экспериментировать — пусть он будет достойного сечения в шесть квадратных миллиметров.
  4. Для создания линий к розеткам применяется трехжильный кабель (каждый отдельно). В распредкоробке выполняются ответвления к каждой розетке.
  5. Осветительные приборы — со своей линией.
  6. Высота размещения электрического щитка квартирного — 1000-1800 мм от пола.

Разделываем кабели и монтируем модули

Каждый электрик подтвердит, что работать с инструментом, специально предназначенным для той или иной операции, легче и приятнее. Разделывать кабели внутри щитка можно обычным строительным ножом, но если делать это с помощью специального ножа с пяткой, всё получается быстрее и качественнее.

После разделки кабелей следует повторно промаркировать провода, так как их будет достаточно много и если в них запутаться, то на наведение порядка уйдёт уйма времени. Подавая кабели в щиток, следует оставлять такую их длину, которая будет равна двойной высоте щитка, то есть провести кабель через весь щиток, а затем отмерять ещё столько же. Такая мера не является расточительством: провода внутри щита идут не по прямой, а по замысловатой кривой линии, и пусть лучше останется немного лишнего провода, чем его не хватит.

Строгих правил расположения модулей в электрощитке не существует, однако, электрики используют, как правило, одну из двух схем монтажа — линейную или групповую. В первом случае все элементы располагаются один за другим в порядке, изображённом на однолинейной схеме: автомат ввода, УЗО, дифавтоматы, автоматические выключатели потребителей. Среди преимуществ такого варианта расположения — простота реализации, недостаток — сложно найти «виновника» аварийной ситуации.

Если в щитке реализована групповая схема компоновки модулей, компоненты чередуются по группам потребителей: АВ ввода, УЗО, группа выключателей, привязанных к этому УЗО. Далее устанавливается следующее УЗО и соответствующая группа автоматических выключателей. Такую схему несколько сложнее собрать, зато сразу видно проблемную линию по сработавшему УЗО.

Диф-автомат ставят вместо связки автомата и УЗО

Вообще же чаще ставят два устройства. Во-первых, это дешевле (диф.автоматы стоят дороже), во-вторых, при сработке одного из защитных устройств вы точно знаете, что произошло и что нужно искать: КЗ (если выключался автомат) или утечка и возможная перегрузка по току (сработало УЗО). При сработке дифавтомата вы этого не обнаружите. Разве что поставите специальную модель, которая имеет флажок, показывающий, по какой неисправности сработало устройство.

Автоматы защиты

Защитные автоматы выбираются по току, который необходим для потребителей данной группы. Высчитывается он просто. Складываете максимальные мощности всех подключаемых одновременно устройств в группе, делите на напряжение сети — 220 В, получаете требуемую мощность по току. Номинал устройства берете чуть больше, иначе при включении всех нагрузок он будет отключаться по перегрузке.

Например, сложив мощность всех устройств в группе получили суммарное значение 6,5 кВт (6500 Вт). Делим на 220 В, получаем 6500 Вт / 220 В = 29,54 А.

Как защищают автоматы

Автоматические выключатели (автоматы) подбираются по рабочему току, который определяется суммарным током потребления устройств соответствующей группы. Чтобы определить ток, нужно сложить все мощности электробытовых приборов, подключенных к данной линии и разделить на 220V. Автоматический выключатель выбирается с некоторым запасом, чтобы он не отключался по перегрузке. Например, при общей мощности 6,6 кВт (6600Вт), если разделить на 220V, то получится 30А.

Выпускаются автоматы с такими номиналами по току: 6А, 10А, 16А,20А, 25А, 32А, 40А, 50А и 63А. Исходя из расчетов, больше подходит автомат с рабочим током 32А, его и нужно установить.

Виды и размеры электрощитков

Речь пойдет о шкафах/ящиках под установку автоматов и другой электрической начинки, об их разновидностях. По типу установки электрощиты бывают для наружной установки и для внутренней. Ящик для наружной установки крепится к стене на дюбеля. Если стены горючие, под него укладывается изолирующий материал, не проводящий ток. В смонтированном виде наружный электрощит выступает над поверхностью стены примерно на 12-18 см. Это нужно учитывать при выборе места его установки: для удобства обслуживания щиток монтируют так, чтобы все его части находились примерно на уровне глаз. Это удобно при работе, но может грозить травмами (углы острые), если место для шкафа выбрано неудачно. Лучший вариант — за дверью или ближе к углу: чтобы не было возможности удариться головой.

Корпус электрощитка для наружного монтажа

Щит для скрытого монтажа подразумевает наличие ниши: его устанавливают и замуровывают. Дверца находится на одном уровне с поверхностью стены, может — выступает на несколько миллиметров — зависит от монтажа и конструкции конкретного шкафа.

Корпуса есть металлические, окрашенные порошковой краской, есть пластиковые. Дверцы — цельные или со вставками из прозрачного пластика. Размеры различные — вытянутые вверх, в ширину, квадратные. В принципе, под любую нишу или условия можно найти подходящий вариант

Один совет: если есть возможность, выбирайте шкаф большего размера: работать в нем проще, особенно это важно, если собираете электрощиток своими руками в первый раз

Комплектация и устройство навесного распределительного щитка

При выборе корпуса часто оперируют таким понятием, как количество мест. Имеется в виду, сколько однополюсных автоматов (толщиной 12 мм) можно установить в данный корпус. У вас имеется схема, на ней указаны все устройства. Считаете их с учетом того, что двухполюсные имеют двойную ширину, прибавляете примерно 20% на развитие сети (вдруг купите еще какой-то прибор, а подключить будет некуда, или во время монтажа решите из одной группы сделать две и т.п.). И на такое количество «посадочных» мест ищите щиток подходящий по геометрии.

Какие электроприборы должны находиться в щитке

В зависимости от того, квартира это или частный дом, электро-щитки могут устанавливаться по-разному, в зависимости от того, где установлен счетчик и вводной автомат. В наше время, счетчик и вводной автомат, если взять частный дом, устанавливаются снаружи, в удобном для контроля месте. Щиток же устанавливается внутри дома, где удобно осуществлять контроль за электроосвещением и работающими электроприборами. Несколько десятилетий назад и счетчик, и защитные «пробки» устанавливались в доме, что было крайне неудобно для контролирующих организаций. Им приходилось заходить в частные дома, что не очень нравилось хозяевам. Теперь же, когда счетчик располагается на улице, удобно и контролировать, и снижать показания.

К сожалению, не везде и не всегда возможен подобный вариант. В таком случае, счетчик ставится в квартире в щитке, где расположены и автоматы выключения. Поэтому, при установке щитка необходимо учитывать габариты счетчика и количество выключателей.

В многоквартирных домах, как правило, счетчики и вводные автоматы расположены на лестничных площадках, в специальных электро-щитках, куда помещается сразу несколько счетчиков, обслуживающих несколько квартир. При этом, никаких щитков в квартире не предусмотрено, особенно, если квартира не современной планировки. В случае ремонта в квартире, электро-щиток просто необходим, так как это позволит разделить электропитание практически всех комнат, что делает их независимыми. Это особенно актуально в случае какой-либо аварии, когда можно отдельным автоматом обеспечить данную линию и проводить ремонтные работы. При этом, в остальных комнатах все электроприборы будут функционировать, как и прежде.

С электричеством шутки всегда заканчиваются плачевно, поэтому, вопрос безопасности должен стоять на первом месте. Существует такое устройство, как УЗО – устройство защитного отключения (фото выше №3 ), которое необходимо установить перед автоматами, которые распределяют нагрузку в квартире. Это устройство защищает линию, даже если такие утечки минимальные, что снижает к минимуму поражение электротоком. УЗО включается следующим образом: фаза подключается на входы автоматов, а нулевой провод соединяется с нулевым общим проводом. Автоматы так же имеют встроенную защиту от превышения нагрузки и от коротких замыканий.

Еще один интересный прибор, без которого порой совсем не обойтись – это стабилизатор. Ни для кого не секрет, что качество электроснабжения у нас отвратительное: напряжение постоянно «скачет» от 160 V до 280 V, что негативно сказывается на работе некоторых электроприборов, работа которых управляется микропроцессорами. В связи с этим, такая техника, как компьютеры, стиральные машины, холодильники, аудио и видео комплексы требуют стабильного напряжения.  Если что-то случится, то их ремонт может дорого обойтись, поэтому, лучше перестраховаться и приобрести стабилизатор не на всю квартиру, а только на ответственные бытовые приборы. Естественно, что об этом следует подумать заранее и объединить ответственные розетки питания в одну группу.

Стабилизатор можно установить, как на одну, так и на несколько групп, если включить его перед автоматами. При этом, нужно тщательно рассчитать необходимую мощность и позаботиться о запасе мощности хотя бы в 20 %, чтобы стабилизатор не перегревался

При этом, следует взять во внимание тот факт, что размеры стабилизатора не позволят поместить его в щиток, а это означает, что стабилизатор придется устанавливать отдельно и об этом необходимо позаботиться заранее

В электро-щитке располагается 2 шины: шина заземления и шина зануления. К шине заземления подключаются все провода, соединенные с заземлением приборов и устройств. На шину зануления подключается провод от УЗО (нулевой). Нулевая линия всегда обозначается буквой «N» и при разводке к нему подключаются все белые или зелено-желтые провода, а фазный провод всегда красный или коричневый. Именно поэтому, для разводки желательно применять разноцветные провода, чтобы потом не пришлось вызванивать каждый провод. Это особенно актуально для тех, кто делает это первый раз: можно накрутить такое, что потом несколько дней специалистам придется разбираться.

Все автоматы в щитке соединяются параллельно, а точнее, верхние клеммы, куда подается фаза. Нижние же клеммы подключаются каждый к отдельной линии, которые питают отдельные комнаты.

Вариант DIN-реек в корпусе щитка

УЗО и автоматы крепятся на специальную DIN-рейку, с помощью защелок, поэтому проблем с установкой подобных аппаратов не должно быть никаких.

Соединительная гребенка для автоматов в электрощите

Как собрать электрощит своими руками

Watch this video on YouTube
