Измеритель потребления электроэнергии в розетку: преимущества и характеристики

Виды

Изначально требуется замерять напряжение, после силу тока, а тогда, отталкиваясь от показателей, мощность. С учетом предназначения различаются следующие разновидности ваттметров:

  • Измеритель мощности. Применяют, чтобы вычислить количество ватт в оптическом либо радиодиапазоне.
  • Киловаттметр. Используют в процессе проведения замеров больших параметров (примерно 100Кв).
  • Милливаттметр. Чтобы измерять малые показатели (менее единицы).
  • Варметр. Он показывает реактивную мощность электроцепи.
  • Ваттварметр. Дает возможность узнать сведения об активной и реактивной мощности в электроцепи переменного тока.

Вам это будет интересно Измеритель заземления М416

По типу измерения, преобразования показателей и получению информации рассматриваемые приспособления делятся на цифровые и бытовые.

Цифровой

Основой функционирования цифрового ваттметра становятся общие измерения. В этих целях на входе устанавливают: последовательно нагрузке — индикатор тока, параллельно — индикатор напряжения. Они выполняются на основе термисторов, спецтрансформаторов, термопар и прочих.

Мгновенные показатели замеряемых величин при помощи цифрового преобразователя будут переданы на интегрированный процессор. Тут будут произведены требуемые замеры и выданы в качестве итоговых данных на монитор и подсоединенные наружные приспособления.


Цифровой прибор

Бытовой

Самыми популярными и точными бытовыми ваттметрами считаются устройства электродинамической системы.

Принцип функционирования предполагает взаимосвязь 2 катушек. Одна неподвижна и обладает толстой обмоткой с малым количеством витков. Другая будет подвижной, намотка изготовлена из тонкого провода. Обладает большим количеством витков, потому сопротивление будет высоким.

Подключается параллельно нагрузке и оснащается вспомогательным сопротивлением (чтобы исключить короткое замыкание).

Во время подсоединения устройства к электросети, в них формируются электромагнитные поля. В процессе взаимодействия создается вращение, отклоняющее подвижную катушку с подключенной стрелкой на конкретный угол.


Бытовое устройство

Покупка

Если Вы уже определились с тем, какой именно счетчик необходим в квартире, то можно смело приступать к покупке.

  • Высота розеток от пола — стандарты, нормы, советы по выбору и установке. 75 фото идей размещения розеток и выключателей

  • Дифференциальный автомат: принцип работы, схемы подключения и особенности применения (100 фото)

  • Розетка с заземлением: лучшие модели и особенности их конструкции. 115 фото и рекомендации как подобрать и установить розетку

Часто вопрос о том, где купить счетчик электроэнергии, ставит людей в тупик. Совершить данную покупку можно в сети Интернет, это облегчит сравнение цен и функционала счетчиков, а также значительно сэкономит время, которое может быть потрачено на хождение по разным точкам, торгующим электроприборами.

Минус такого способа – выслать домой Вам могут поврежденный товар. Лучше всего выбрать товар в интернет- магазине, сделать фото необходимого счетчика электроэнергии и купить его уже непосредственно в специализированном магазине или в компании электроснабжения.

Необходимость умных розеток

Лица, не знакомые с преимуществами устройства, относят его к разряду дорогих игрушек. Чтобы уяснить его ценность, необходимо разобраться, как работает умная розетка и что она умеет. Помимо подачи и отключения электропитания, работая в комплексе с другим оборудованием, прибор превращается в многофункциональный гаджет, который улучшает быт. При грамотном применении, относительно высокая цена смарт-розеток оправдывается их окупаемостью. Устройства рационально распределяют потребление электроэнергии, обеспечивают безопасность, избавляют владельца от лишних хлопот по хозяйству.

Преимущества перед обычными

Чтобы убедиться в преимуществах смарт-розетки, достаточно сравнить ее с обычной (Таб. №1).

Таб. №1

ОбычнаяУмная
Невысокая ценаМногофункциональность
Простота подключенияДистанционное управление
Контроль потребляемой электроэнергии
Защита от перегрузок

Что умеют устройства с Wi-Fi

Умные розетки Wi-Fi предоставляют владельцу массу возможностей, представленных:

  • удаленным подключением и отключением бытовых электроприборов;
  • обеспечением противопожарной безопасности;
  • контроль потребляемой электроэнергии;
  • работой в режиме таймера;
  • возможностью перезагрузки офисной техники и пр.

Подключенные к маршрутизатору устройства обладают персональным IP-адресом, который открывает возможность дистанционного управления при помощи мобильных устройств.

Как настроить и подключить

Перед тем, как подключить умную розетку, необходимо ознакомиться с прилагаемой к гаджету инструкцией. Несмотря на схожесть, настройка устройств разных производителей отличаются некоторыми нюансами. При этом, в обязательном порядке для всех моделей смарт розеток. Необходимо установить на управляющий гаджет соответствующее приложение для ОС iOS или Android. В общем процесс выглядит следующим образом:

  1. За сопряжением прибора с домашней Wi-Fi-сетью следует сканирование уникального QR-кода и открывается доступ для скачивания программ.
  2. В открытом приложении активируется опция «Поиск нового сетевого подключения». После подключения к домашней точке доступа, в открывшейся вкладке вводится пароль.
  3. Смарт-розетка соединяется с сетью 220В. Для ее включения необходимо удерживать кнопу «Вкл./Выкл.» в течение 4–6 секунд. Активация устройства сопровождается мерцанием светодиодного индикатора.
  4. После нахождения на гаджете соответствующей розетки, она добавляется в список устройств.

При правильном подсоединении умная розетка готова к подключению бытовых приборов, каждый из которых необходимо настроить персонально.

Интерфейс для розеток Xiaomi

К неоспоримым достоинствам смарт розеток Xiaomi относится доступный интерфейс:

Перед тем, как управлять умной розеткой, необходимо войти в раздел “Mi Home” и выбрать соответствующее устройство. При этом необходимо убедиться в подключении к домашней сети Wi-Fi, Bluetooth и GPS. Для активации той или иной функции используются соответствующие иконки и надписи:

  • Клик по иконке «Розетка» включает и выключает устройство;
  • С помощью иконки «Часы» задается время работы устройства.
  • Иконка «Таймер» включает функцию обратного отчета.

В зависимости от модели розетки Xiaomi открывается возможность настройки сценариев и ее сопряжения с устройствами, входящими в оборудование «Умного дома». Совместная работа смарт-розетки с датчиками температуры и влажности, а также подключенным кондиционером, позволяет контролировать домашний микроклимат без внешнего вмешательства.

Более подробную информацию об управлении смарт-розеткой «Сяоми» можно узнать, просмотрев видео обзор:

Как управлять розетками от Яндекс

Wi-Fi розетка предоставляет возможность дистанционного управления при помощи голосовых команд. Для этого используется русскоязычный голосовой помощник «Алиса». Процесс осуществляется следующим образом:

  1. Открывается приложение «Яндекс».
  2. Сверяется привязка розетки к аккаунту.
  3. В разделе «Устройства» выбирается пункт «Управление».
  4. После нажатия на пункт «Розетка» устройство готово к работе.

В качестве управляющего устройства может использоваться смартфон, умная колонка и другие гаджеты, совместимые с «Алисой»

Видео:

Особенности использования других моделей

Для удаленного подключения и отключения бытовых приборов к сети также используются радиорозетки. Подобные устройства не отличаются многофункциональностью, за то не нуждаются в дополнительном оборудовании. Стандартный комплект представлен умной розеткой с приемником и пультом ДУ, работающим на частотах 315–433 МГц.

Современные интеллектуальные ваттметры

Розетка с встроенным ваттметром

В состав современных интеллектуальных ваттметров, устанавливаемых в розетку, входит электронный модуль, обеспечивающий надежную связь с владельцем дома посредством Интернета. Управление осуществляется на расстоянии через мобильный смартфон или другой девайс. За счет этого функционал умных ваттметров существенно расширился. С их помощью удается дистанционно отключать работающее в доме оборудование при возникновении нештатных или аварийных ситуаций.

Такие приборы широко применяются в исследовательских лабораториях, занимающихся усовершенствованием принципов энергосбережения.

В качестве примера интеллектуальной розетки-ваттметра к рассмотрению предлагается модель TP-Link HS110, пользующаяся большой популярностью у потребителя. Ее работа характеризуется следующим образом:

  • управление и снятие показаний по потребленной мощности возможно на расстоянии;
  • предусмотрена дистанционная коммутация домашних потребителей электроэнергии;
  • удаленный мониторинг энергопотребления позволяет пользователю выбрать оптимальный режим работы отопления, а также поможет выставить нужный уровень потребляемой мощности.

В современном мире любой вид энергии любит учет, будь то потребление пищи или простая лампочка накаливания (если еще остались такие). На упаковках с едой пишут состав и примерное содержание энергии в килокалориях, а на любом электроприборе принято указывать его потребление. И если с простой осветительной лампой все более менее понятно, то посчитать например потребление электрического водонагревателя или скажем пылесоса уже сложнее. Да и как быть с приборами которые работают в спящем режиме, с одной стороны он практически не «едят», а с другой все же что-то да потребляют. Вот как раз для таких замеров и потребуется хитрый прибор под названием «Энергомер». Как заявлено на этикетке прибора он создан для измерения потребляемой мощности электроприборов а так же для простоты расчетов нагрузки на розетку.Внешний вид энергомера крупно

Переходим к непосредственно замерам.

Различные электроприборы потребляют неодинаковое количество энергии. Существует масса технологий, позволяющих экономить энергию без утраты качества эксплуатации. Разработаны устройства для измерения энергопотребления, помогающие оценить все затраты. Одно из них — бытовой ваттметр в розетку.

Общая информация


Розетка-измеритель мощности Энергомер

Ваттметр или счетчик электроэнергии переходник в розетку представляет собой компактное независимое устройство, предназначенное для измерения мощности, потребляемой конкретной нагрузкой. Помимо этого на табло современных измерителей потребления электроэнергии в розетке отображаются следующие параметры:

  • величина действующего напряжения в сети;
  • расчетное время работы данного потребителя;
  • ориентировочная стоимость расходуемой энергии за определенный промежуток времени.

Счетчик потребления электроэнергии бытовой подключается параллельно нагрузке и поэтому забирает на себя ее часть из электросети.

  • приборы учета тока и напряжения;
  • аналогово-цифровой преобразователь (АЦП);
  • микроконтроллер;
  • наборное поле и индикатор, необходимые для ввода-вывода данных.

Все эти составляющие при совместной работе обеспечивают требуемую функциональность прибора для измерения потребленной электрической энергии.

Как снять показания с индукционного счетчика?

Индукционный счетчик выводит значение потребленной электроэнергии в кВт∙ч на механическое табло. Для снятия показаний нужно записать все цифры с табло, исключив стоящие слева нули и цифру после запятой. Эта цифра, обычно обведенная красной рамкой, показывает десятые доли киловатта, а по вертикальной шкале справа от нее можно определить и сотые доли киловатта.

Полученное значение – расход электроэнергии за все время работы электросчетчика. Для того, чтобы получить расход электроэнергии за прошедший месяц, нужно из этого числа вычесть значение, снятое со счетчика месяц назад.

Для подсчета суммы к оплате, полученное значение потребленной электроэнергии необходимо умножить на стоимость 1 кВт∙ч по тарифу, зависящему от мест проживания (город или село) и наличия электроплиты.

Используя вращающийся диск счетчика, можно определить и другие параметры энергопотребления. Расход электроэнергии в 1кВт равен 600 или 1200 оборотам диска в зависимости от модели счетчика. По его скорости вращения можно ориентировочно определить нагрузку, подключенную к счетчику. Если вся нагрузка выключена, счетчик крутиться не должен. Если Вы отключили всю нагрузку, а счетчик все равно вращается, то причиной этому может послужить:

— неисправность счетчика, называемая При нагрузке счетчика она сильно не влияет на показания, но в момент, когда Вы не потребляете электроэнергию, счетчик все равно считает! Такой счетчик требует ремонта, но в современных реалиях проще будет его заменить.

— подключение других лиц через Ваш прибор учета. Чаще встречается в квартирах панельных домов, где до сих пор еще находят ошибки в монтаже электропроводки, а через проемы розеток между квартирами можно подключиться к розетке соседа. При подозрении на хищение Вашей электроэнергии вызывайте представителей Энергосбыта.


Информация на индукционном электросчетчике

Используя диск счетчика, можно определить мощность электроприборов, подключенных в данный момент. Для этого нужно подсчитать количество полных оборотов диска, сделанных за единицу времени. Затем нужно подсчитать, сколько таких оборотов диск сделает на 1 час (60 минут). Разделив количество оборотов диска на 1 кВт∙ ч на полученное значение, получаем мощность нагрузки. Для того, чтобы получить ток в цепи счетчика делим мощность (в ваттах!) на напряжение, равное 220В. Пример расчета

Время наблюдения1 минута
Количество оборотов за время наблюдения5
Количество оборотов за 60 минут5*60 = 300
Данные счетчика1 кВт∙ ч = 1200 оборотов диска
Мощность1200/300 = 4 кВт
Ток нагрузки4000/220 = 18,1 А

Где будут устанавливать приборы учёта

Если ваш дом попал в список счастливчиков, где запланирован капитальный ремонт, то в обязательном порядке приборы учёта на электричество будут заменены. Кроме того, во всех сдающихся, строящихся и планирующихся к сдаче домах эти приборы будут ставится в обязательном порядке. Речь идёт об установке приборов нового поколения, которые самостоятельно будут передавать данные ресурсоснабжающим организациям.

Стоимость одного такого прибора учёта может начинаться от 7 тысяч. Верхний предел не определён

Прежде всего нововведение будет испробовано на промышленных предприятиях и в частных домах. Финансовые потери будут нести сами ресурсоснабжающие организации, которые в будущем планируют возместить их за счёт снижения так называемых недобросовестных пользователей, использующих магниты и другие способы остановки приборов учёта.

Вести учёт энергопотребления в этом случае должны сами ресурсоснабжающие организации. Ожидается, что за счет прозрачности передачи показаний они получат дополнительную прибыль, которая может пойти на установку новых приборов учёта.

Но мы-то с вами понимаем, что, по сути, эти расходы просто впишут в тариф

Впрочем, в Госдуме заявили, что жилищный Кодекс в любом случае запрещает повышать совокупный коммунальный платёж уровнем инфляции, и что доля выплат за тариф у конечных пользователей, т.е. у нас с вами, будет минимальной.

Статья по теме:

Что это такое

На сегодняшний день экономия электроэнергии является крайне актуальным вопросом. Осуществляется выпуск большого количества приспособлений, где используются новейшие технологии, которые дают возможность сэкономить электрическую энергию, не потеряв в качестве. Кроме того, прогресс коснулся и измерительных приспособлений.


Бытовой ваттметр

Ваттметр бытовой — прибор, предназначенный в целях замера мощности, которая потребляется приемником электроэнергии в домашних условиях и не нуждающийся в особой схеме включения. В отличие от электросчетчиков, измеряющих используемую мощность по квартирам (домам), ваттметр способен осуществить измерения мощности в любых точках жилища.

Важно! Рассматриваемое приспособление функционирует также точно, как и электросчетчик. Отличием станет более тонкая разбивка информации по конкретному потребителю

Основной сферой применения ваттметров являются промышленные отрасли в электроэнергетике, машиностроении, ремонт электроустройств. Кроме того, зачастую подобные устройства используются в бытовых условиях. Они приобретаются специалистами по электронике, компьютерам, радиолюбителями, чтобы рассчитать экономию использования электроэнергии.

Ваттметры используют, чтобы:

  • Вычислить мощность устройств.
  • Провести тесты электроцепей, определенных ее частей.
  • Провести испытания электрических установок, как индикаторов.
  • Проверить действие электрического оборудования.
  • Провести учет потребляемой энергии.

Бытовые ваттметры в розетке не нуждаются в специальных схемах подключения. Когда электросчетчик показывает общую мощность в жилище, то такие приспособления отражают работу всех розеток отдельно. Их устройство предусматривает вилку для подключения к розетке, гнездо, чтобы включить нагрузку.


Конструкция устройства

Рейтинг лучших умных розеток

Для того чтобы упростить своим читателям выбор умной розетки, ниже приводится рейтинг лучших моделей на июль 2020 г.

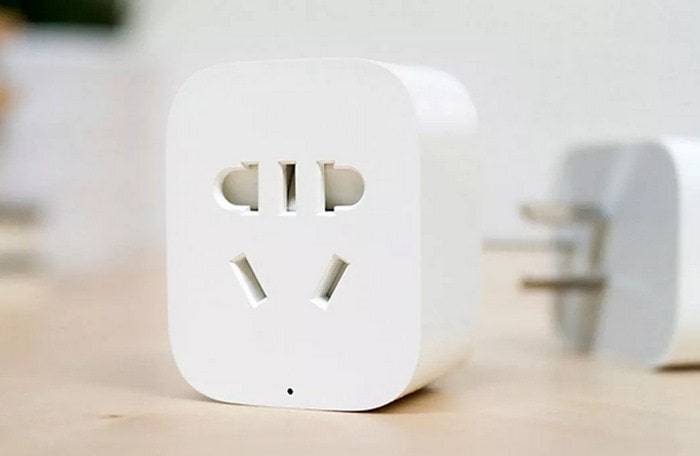

1. Xiaomi Mi Smart Power Plug

С помощью этой модели можно управлять домашними электроприборами из автомобиля, с рабочего места или даже с пляжа. При полной комплектации системы умный дом от Xiaomi, возможности розетки ещё расширятся. В случае правильной настройки прибора, дома гарантированно будет тепло, а счета за электроэнергию станут меньше.

  • Страна-производитель – Китай;
  • Материал корпуса – термопластик;
  • Масса – 65,5 г;
  • Способ управления – Wi-Fi;
  • Средняя стоимость – 1000-2000 руб.

2. TP-Link HS100

Умная розетка от компании TP-Link пользуется самым широким спросом у российских покупателей. У это устройство включает в себя есть все необходимые для обычного потребителя функции: таймер включения и выключения, удаленное управление питанием, счетчик электроэнергии. Изделие отличается легкостью и компактностью. Отличительной особенностью является стильный минималистичный дизайн корпуса.

  • Страна-производитель – Китай;
  • Материал корпуса – поликарбонат;
  • Масса – 135 г;
  • Способ управления – Wi-Fi;
  • Средняя стоимость – 2000 руб.

3. Redmond RSP-103S

Изделие обеспечивает эффективное управление питанием электроприборов мощностью до 2,3 кВт. В фирменном приложении можно дать каждому устройству название и прописать разные сценарии действий. Например, включить отопление или музыкальный центр утром. Предусмотрена защита от перегрузок и сильных перепадов напряжения.

  • Способ установки – накладная;
  • Входное напряжение – 220-240В;
  • Максимальная сила тока – 10А;
  • Тип управления – Wi-Fi;
  • Средняя стоимость – 1000 руб.

4. SENSEIT GS4

SENSEIT GS4 – уникальное устройство разработанное и произведенное в России. Розетка не только включает и выключает питание электроприборов, но и следит за параметрами электросети, обеспечивает строгий учет расхода электроэнергии, измеряет температуру, определяет протечки воды, может работать по сложным алгоритмам. Одним из главных достоинств отечественного девайса является возможность предупреждения об отключении в доме электропитания.

  • Максимальная мощность – 3500 Вт;
  • Максимальная сила тока – 16А;
  • Разъемы для подключения дополнительных датчиков – 2 шт.;
  • Способ управления – 2G, 3G и 4G/LTE;
  • Средняя стоимость – 5000-7000 руб. (в зависимости от комплектации).

5. Rubetek RE-3301

Умная розетка Rubetek RE-3301используется для управления бытовой техникой. В фирменном мобильном приложении можно создавать разные сценарии. Встроенный LED-индикатор меняет цвет в зависимости от нагрузки, помогая контролировать энергопотребление. Устройство совместимо с Android 4.1 и iOS 8 и выше, работает с «Алисой» и поддерживает соединение с различными датчиками, в том числе движения и утечки газа. Корпус изготовлен из термостойкого пластика.

  • тип – накладная;
  • тип управления – Wi-Fi;
  • входное напряжение – 230В;
  • максимальная сила тока – 11А;
  • средняя стоимость – 3200 руб.

6. Sonoff S26

Розетка Sonoff S26 – это уникальный переходник между стандартной розеткой и подключённым к ней бытовым электроприбором. Изделие позволяет дистанционно управлять техникой и отслеживать его статус (включено или выключено) через сеть Интернет с помощью специального приложения на смартфоне или планшете с операционной системой IOS и Android. Данная модель позволяет выполнять до 10 разных задач по расписанию. Использование умной розетки очень простое – необходимо просто подключить утюг, телевизор, котел или плиту и запустить приложение Ewelink.

  • входное напряжение – 100-250В;
  • частота переменного тока – 5,-60 Гц;
  • тип управления – Wi-Fi;
  • предельная мощность – 2 кВт;
  • средняя стоимость – 1200 руб.

7. Телеметрика T40

Умная розетка Телеметрика Т40 имеет встроенный датчик температуры. Он окажется полезным для использования в паре с обогревателем – можно доводить температуру помещения до определенного порога и выключать обогреватель для экономии энергии и безопасности. Можно связать с четырьмя устройствами в доме. Устройство умеет управлять большинством домашних электроприборов.

  • производитель – Китай;
  • материал корпуса – термопластик;
  • масса – 90 г;
  • удаленное управление – через GSM;
  • средняя стоимость 6500 руб.

8. Умная розетка «Яндекс»

Управлять этой умной розеткой можно в приложении «Яндекс» или с помощью «Алисы». Изделие применяется для включения и отключения бытовых электроприборов. Так, с его помощью можно дистанционно запустить робот-пылесос или кондиционер. Есть кнопка ручного отключения на случай отсутствия интернета.

  • способ размещения – накладная;
  • тип управления – Wi-Fi;
  • входное напряжение – 230В;
  • максимальная сила тока – 16А;
  • средняя стоимость – 1200 руб.

Безопасна ли установка?

Да, умные счетчики и их установка безопасны .

  • они соответствуют стандартам безопасности, и все интеллектуальные счетчики соответствуют одним и тем же стандартам безопасности, независимо от вашего поставщика энергии
  • они устанавливаются обученными установщиками, прошедшими формальную квалификацию, изложенную в Практических правилах установки интеллектуальных счетчиков.
  • во время установки обученный установщик проведет визуальную проверку безопасности, чтобы выявить признаки риска в ваших газовых приборах, а в некоторых случаях выявить проблемы с приборами в домах клиентов.

Автоматизированные системы данных

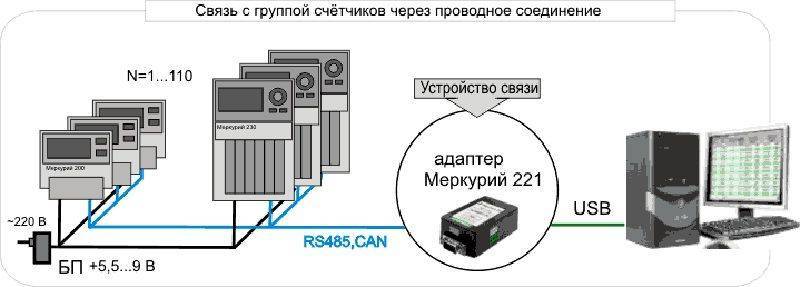

Для дистанционной передачи данных приборов учёта могут использоваться не только электронные устройства. Индукционные приборы с маркировкой «Д» могут быть оснащены специальным выходом для подключения телеметрии. В принципе, подобный выход представляет собой импульсный датчик, благодаря которому происходит передача данных в систему, осуществляющую сбор, обработку и хранение информации о потребляемой электроэнергии.

Беспроводная система передачи данных

Импульсы производит измерительный трансформатор, который излучает магнитные потоки, пересекающие алюминиевый диск. Далее импульсы передаются на электронную схему датчика, а после поступают на линию связи, питающую данное устройство. На датчике имеется фото-светодиодная головка, представляющая собой пару из свето- и фотодиода. Датчик установлен таким образом, что головка всегда смотрит в сторону алюминиевого диска. Светодиод излучает сигнал, отражающийся диском и принимаемый фотодиодом. Затемнённый сектор диска отвечает за прерывистость получаемого сигнала.

Данные прерывания сигнала обрабатываются электронной схемой устройства, проходят преобразования в импульсы и подаются непосредственно на линию связи. Далее они приходят на приёмное устройство, подсчитывается их количество за определённое количество времени и отражается на жидкокристаллическом дисплее.
