Особенности монтажа чугунных безраструбных труб канализации

Стандарты чугунных труб

Вес, диаметр и прочие размеры чугунных канализационных труб, а так же другие требования прописаны в стандартах ГОСТ «Трубы канализационные чугунные и фасонные части к ним» – 6942-98 и 9583-75.

Первая статья прописывает требования к трубам бытового назначения – 50, 100 и 150 мм в диаметре, а вторая требования к напорным изделиям диаметром до 2000 мм.

Бытовые изделия:

• производятся с раструбами; безраструбные изделия могут изготавливаться только по согласованию с заказчиком;
• ГОСТ регламентирует все диаметры: внутренние, наружные, диаметр раструба;
• длинна, согласно правилам, может быть равной 750, 1000, 1250, 2000, 2100 и 2200 миллиметров;
• диаметр не может колебаться более чем на 0,2 мм, а длина более чем на 0,9%;
• не допускается наличие каких-либо внешних дефектов;
• края любого из торцов могут быть сглажены или округлены;
• чугунные трубы поставляются потребителю только после нанесения антикоррозийного покрытия на внутреннюю и внешнюю поверхность;
• в производстве соблюдаются диаметры 50, 100 и 150 мм.

Напорные трубы

Особенности согласно ГОСТ:

• мерная длина труб может быть в пределах от 2 до 10 метров с шагом в один метр;
• согласно стандартам ГОСТ напорные изделия проходят обязательную гидравлическую проверку под давлением 20 кгс/см2;
• антикоррозийное покрытие таких труб должно быть одобрено министерством здравоохранения;
• диаметр изделий может быть от 65 до 2000 мм.

Монтаж чугунных труб

Общие правила, по которым производится монтаж канализации на улице (обычно используют трубы диаметром 100-150 мм) и в доме (для разводки подойдет труба 50 мм), ремонт и демонтаж – для всех труб одинаковы.

Нужно обращать внимание на глубину промерзания грунта, выдерживать уклоны, избегать большого количества загибов и поворотов, в случае необходимости – утеплить. Врезка в чугун производится с помощью болгарки

Перейдем сразу к особенностям монтажа чугунных изделий.

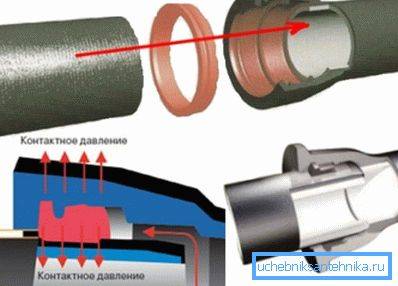

Стыкование посредством раструба:

хвостовая часть трубы вставляется в раструб (расширение) предыдущего звена; образовавшийся зазор нужно заделать специальной паклей, используя для трамбовки деревянный или резиновый молоток; оставшееся пространство заливают раствором или серой; учитывая вес изделия, под трубопровод лучше ставить подставки до полного застывания стыков; чтобы организовать повороты или ответвления используют уголки и тройники из той же марки чугуна; врезка чугунной трубы в стену или фундамент должна производиться с максимальной осторожностью, учитывая хрупкость металла;

Система канализации дома из пластиковых труб

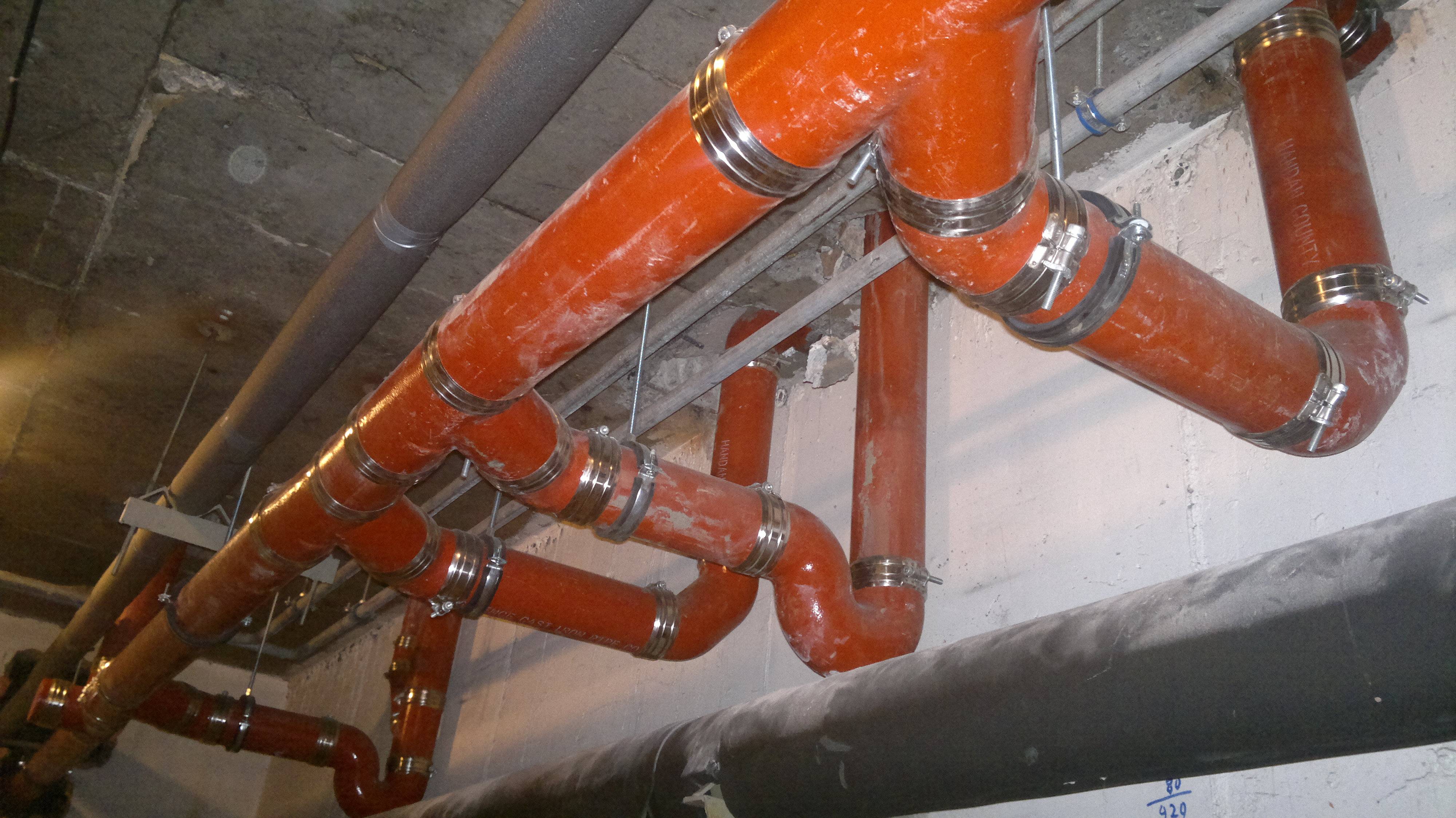

Безраструбное соединение:

Под влиянием прогресса у чугунных изделий появилась новая модификация, из которой монтируется безраструбная чугунная канализация. Трубы всех диаметров (50, 100, 150 мм) надежно соединяются с помощью хомутов из нержавеющей стали.

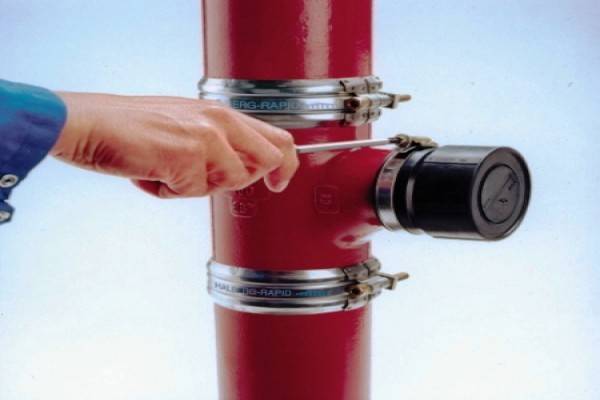

• монтаж трубопровода производится встык с помощью хомутов, которыми притягивается устойчивый к агрессивной среде резиновый манжет;
• манжет затягивается болтами;
• для транспортировки стоков под давлением стык дополнительно нужно заделать специальным обжимным манжетой;
• учитывая вес чугуна, не допускаются провисания трубопровода.

Стоит отметить, что ремонт и демонтаж чугунной канализации вам вряд ли понадобятся, ведь служит чугун очень долго. Но, если вам все же понадобилось проводить подобные манипуляции, следуйте следующим правилам:

1. Ремонт и демонтаж выполняется с применением лишь резиновых или деревянных инструментов, чтобы не расколоть трубу.
2. Ремонт чугунных изделий производится с помощью тех же материалов, что и их стыковка: раствор, сера, манжеты, хомуты.

Метод зачеканки канализационной трубы

Чтобы выполнить зачеканку, необходимо подготовить перечень материалов:

• цементную смесь либо ее части;
• тканевые кусочки либо уплотнитель из льна;
• воронку;
• стамеску;
• посуду для замеса цементного раствора.

Монтаж методом зачеканки очень трудоемкий и осуществляется в определенном порядке:

1. Измерить длину раструба, которую нужно перенести на ровный конец другого изделия, поставив засечку.
2. Намотать кусок материи или уплотнитель из льна на расстоянии до 30 мм от отметки в сторону ближнего конца трубы. При этом обязательно соблюдение длины до 30 мм от обмотки до края изделия.
3. Вставить обмотанную часть трубы в воронку−раструб и утрамбовать уплотнитель с помощью стамески.
4. Смешать в подготовленной посуде воду с клеем ПВА, добавить туда цемент. При ведении работ зимой на открытом пространстве обязательно требуется добавление в раствор небольшого количества соли.
5. Залить полученный раствор, используя воронку, в зазор у раструбного расширения.
6. Оставить цементную смесь на застывание на 24 часа.
7. В случае явной необходимости воспользоваться вспомогательной герметизацией стыка в виде сварки или уплотнителя-ленты.

Таким образом, внимательно изучив основные варианты стыковки раструбных труб при установке системы канализации, вы сможете выбрать наиболее приемлемый для ваших домашних условий, с учетом стоимости исходных материалов, трудоемкости и сложности. Большое значение при выборе метода имеет вид материала, из которого изготовлены трубы системы водоотведения.

Высокопрочная чугунная труба

Проектные решения по сокращению чугуна в канализационных сетях традиционно обусловлены экономическими соображениями. Что же касается надёжности и долговечности – здесь материалов, равных чугунной трубе, попросту нет.

Продукция, изготовленная из высокопрочного чугуна, широко используется в области машиностроения, водоснабжения, водоотведения, а также в сфере газо- и нефте- добычи.

Существенную долю этой продукции составляют чугунные высокопрочные трубы.

Их эксплуатационные свойства, по сравнению с обычными трубами, дополняют следующие механические характеристики:

• высокая степень ударной вязкости;
• малый предел текучести;
• низкое временное сопротивление;
• малый коэффициент относительного удлинения.

Получение таких характеристик достигнуто за счёт внедрения графита сфероидальной (или пластинчатой) формы в структуру чугуна.

Другими словами, структура металла насыщается значительным количеством углерода, что в практическом отношении добавляет конечным изделиям ещё и такие свойства, как:

• износостойкость;
• прочность на сжатие;
• прочность на усталость;
• лёгкость механической обработки;
• хорошие литейные качества.

О высокопрочных чугунных трубах упомянуто не просто так. Реализация проектов наружной канализации обычно предусматривает построение линий отвода стоков от сооружений с прокладкой их под толщей грунта. Такая система канализации классифицируется аббревиатурой TML.

Эксплуатация линий канализации под землёй, как правило, характерна повышенными физическими и температурными нагрузками, с которыми легко справляются чугунные трубы высокой прочности. Глубина прокладки канализационных труб в земле регламентируется строительными нормативами.

Преимущества трубной продукции из чугуна

• рассчитаны на 80-100 лет эксплуатации, не теряя при этом качеств;
• устойчивость к образованию коррозийного слоя;
• устойчивость к механическим повреждениям;
• способность выдерживать мороз до -60оС;
• пластичность;
• низкие расходы на эксплуатацию (редко требуется ремонт);
• простая утилизация и переработка;
• экологическая безопасность;
• широкий диапазон рабочих температур;
• возможность закапывать на глубину до 10-и метров;
• при монтаже можно использовать сварку, раструбные соединения и фитинги.

К недостаткам можно отнести большой вес, шероховатость внутренней поверхности и необходимость в особых материалах для монтажа герметичных соединений.

Соединение труб из чугуна

Существуют следующие способы соединения труб из чугуна:

Соединение чугунных труб соединительной муфтой

Муфта соединительная для чугунных труб

Монтаж раструбных чугунных труб

Раструб, расположенный с одного конца трубы, предназначен для вставки в него гладкого конца другой трубы. Раструбы на трубах выпускаются гладкими или с желобком. После соединения чугунных труб остается небольшой зазор, который заливается уплотнителем, чтобы стык был герметичным. В качестве уплотнителя используют:

• раствор цемента;
• расширяющийся цементный раствор;
• асбестоцемент;
• серу.

При затвердевании уплотнители помимо герметичности придают месту соединения прочность. Если трубопровод содержит ответвления, трубы соединяются фасонными изделиями из чугуна.

Когда необходимо уменьшить длину чугунной трубы, применяют зубило или труборез, которыми осуществляют перерубку. При этом срез трубы должен быть ровным, без сколов или трещин, строго перпендикулярным оси трубы.

Чугун хотя и является прочным и долговечным металлом, но обладает высокой хрупкостью. Поэтому при монтаже трубопровода соблюдайте особую аккуратность.

Чтобы произвести соединение канализационных чугунных труб, следуйте инструкции:

1. смоляную прядь скрутите в жгут толщиной 7-8 мм, намотайте на гладкий конец чугунной трубы; при этом следите, чтобы свободный конец обмотки не попадал внутрь трубы;
2. гладкий конец вставьте до упора в раструб;
3. жгут уплотните конопаткой, забивая ее в раструб до тех пор, пока он не заполнится на 2/3;
4. убедитесь, что зазор между внутренней частью раструба и соединяемой трубой одинаков во всех местах (по окружности);
5. оставшуюся свободной 1/3 часть раструба залейте уплотнителем.

Если требуется жесткое соединение труб, лучше использовать цементный раствор (марка цемента не ниже 300) или асбестоцемент. В случае, когда допустимо менее жесткое закрепление стыков, подойдет асбестоцементная смесь, приготовленная из 30% асбестового волокна и 70% цемента марки 400 или выше.

Заделка раструба смоляной прядью и асбестоцементом

О том, как соединить чугунные трубы, если прокладывается напорный водопровод, Вы узнаете далее:

1. между раструбом и гладким концом трубы предусматривается зазор (3-9 мм);
2. заделка стыка производится с помощью пеньки (если происходит прокладка труб диаметром 300 мм или менее);
3. пеньковую прядь вставляют в раструб на 25 мм, а остальное пространство заполняется асбестоцементной смесью (глубина 25-30 мм).

Когда в качестве уплотнителя применяется расширяющийся цементный раствор, монтаж трубопровода происходит в такой последовательности:

1. трубу раструбом вверх зафиксируйте в специальном устройстве (приспособление Козлова);
2. соединяемую с ней трубу обмотайте с гладкого конца пеньковыми прядями;
3. вставьте трубу в раструб, заполните его конопаткой;
4. отцентрируйте трубу металлическими клиньями;
5. залейте в раструб расширяющийся раствор.

Соединение при помощи расширяющегося раствора

Установка чугунной муфты под чеканку стыков

Если трубы безраструбные, то для монтажа такого трубопровода используются муфты для соединения труб под чеканку чугунных труб. Муфта представляет собой два раструба, которые направлены в разные (противоположные) стороны. Установка более сложна, ей свойственны определенные нюансы, предлагаем рассмотреть монтаж чугунных труб в данном случае более подробно:

1. уплотнитель наносится по всей окружности муфты и труб, поэтому необходимо организовать свободный доступ к соединяемым местам; другими словами, если труба устанавливается плотно к стене, придется разрушить часть стены;
2. материал, используемый для уплотнения стыка – кабалка, представляет собой промасленное органическое волокно; для чеканки мест соединения подходит также графитовый сальник;
3. труба устанавливается в муфту до упора, в противном случае уплотнитель попадет внутрь канализационной системы;
4. зачеканивание кабалки происходит в несколько слоев, каждый оборот вокруг трубы уплотняется;
5. при отсутствии специализированного оборудования и инструмента, чеканку можно осуществить тонкой трубкой из металла с помощью отвертки;
6. по окончании монтажа уплотнителя стык заливается раствором цемента.

Точка начала обмотки кабалкой: в нижней части при горизонтальном (рис. 1) и в верхней при вертикальном расположении трубы (рис. 2)

Виды чугунных труб и их применение

Чугун – это сплав железа с углеродными добавками. Чтобы сплав можно было назвать чугуном, содержание в нем углерода должно быть не меньше 2,14%. Сплавы железа с меньшей долей углерода являются сталью.

Существует несколько видов чугунных труб, которые выпускают из сплавов железа с разной степенью содержания углерода. Причем углерод варьируется не только в долевом содержании, но и различается по строению. Это может быть круглый графит, пластинчатый, химически связанный углерод. Кроме углерода в сплав добавляют алюминий, висмут, никель, хром, марганец, серу, фосфор, кремний для придания сплаву тех или иных химико-физических свойств.

Сфера применения чугунных трубных изделий остается достаточно широкой, поскольку по некоторым эксплуатационным характеристикам этим изделиям нет равных аналогов.

Основные области использования это:

• промышленные трубопроводы для транспортировки агрессивных жидкостей и нефтепродуктов;
• строительство канализации и водоотведения на промышленных объектах, в многоэтажных жилых домах;
• монтаж противопожарных систем;
• отопление и водоснабжение.

В индивидуальных домах для прокладки канализации они используются редко, поскольку здесь нет повышенных требований к прочности коммуникаций.

Чугунные трубы имеют следующие эксплуатационные характеристики:

• гарантийный срок службы 80 лет;
• минимальная температура эксплуатации достигает -60 градусов;
• выдерживают удары внутренней среды силой 550 Н/мм²;
• могут быть заглублены в землю на глубину до 10 м;
• обладают свойством поглощать шумы и вибрацию.

Различают следующие виды чугунных труб:

• ЧК – чугунные канализационные, безнапорные. В состав сплава, кроме углерода в пластинчатой форме, входит кремний.
• ВШЧГ – чугун высокопрочный, трубы предназначены для эксплуатации в условиях повышенного давления, напорные.
• SML – чугунные трубные изделия без раструба, сплав с повышенным содержанием углерода.
• ЧНР – аббревиатура расшифровывается как «чугунные, напорные, раструбные».

Безнапорные

Безнапорные трубы из чугуна используют при прокладке внутренней и уличной канализации в системах, которые работают на самотеке. Именно такие материалы использовались для канализационных магистралей в жилых домах. Их преимуществом является бесшумность, возможность совмещения с пластиковыми трубами, возможность повторного использования при аккуратном демонтаже. Это достаточно хрупкие изделия, которые не терпят ударной нагрузки.

Высокопрочные

Высокопрочный чугун используют для строительства трубопроводов, которые эксплуатируют под давлением, для транспортировки агрессивных жидкостей. Особенностью этих материалов является их устойчивость к силовым и ударным нагрузкам. По прочности они превосходят стальные трубы. Срок службы их достигает отметки в 100 и более лет.

Такая прочность трубных материалов из чугуна марки ВШЧГ объясняется особенностью сплава. В состав его входит графит в шаровидной форме, который придает сплаву нехарактерную для чугуна пластичность. Трубы выпускают с раструбом и резиновыми прокладками. кроме промышленного производства их используют для прокладки внешней канализации в неблагоприятных условиях – на большой глубине залегания, при крайне низких температурах, под автомобильными трассами.

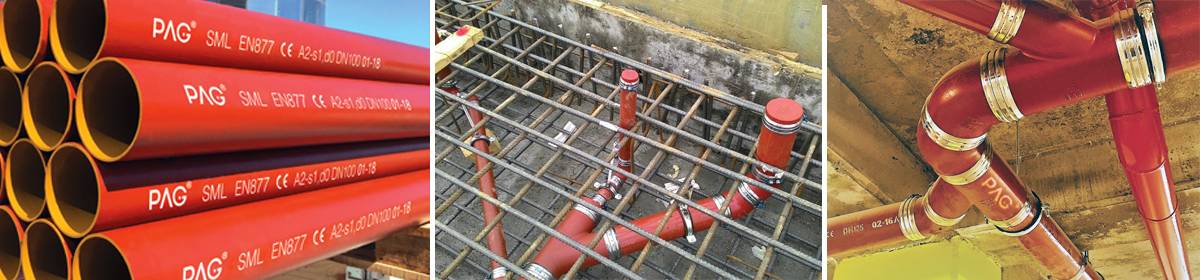

Безраструбные

Трубные изделия, для монтажа которых требуются специальные хомуты. Безраструбные чугунные трубы для придания большей коррозийной устойчивости покрывают внутри и снаружи специальным составом, содержащим эпоксидную смолу. Сфера применения этих изделий – системы водоотведения на предприятиях, использующих агрессивные среды и водопровод.

Для монтажа водопроводов безраструбные чугунные трубы не имеют себе равных. Это экологичные трубопроводы с высокой пропускной способностью, которые выдерживают любую температуру и ее перепады. По статистике такие водопроводы имеют самый длительный безаварийный срок службы.

Раструбные напорные

При производстве эти трубы покрывают специальным составом на основе битума, что придает им дополнительную устойчивость к агрессивным воздействиям.

Типы раструбов для канализации

Трубы, собранные из раструбов легко прокладывать, долговечны в использовании и экономически выгодные.

Самым распространенным типом раструба считается бетонная труба. Чем больше сечение трубы, тем меньше ее себестоимость. Раструб из бетона очень прочен и практичен для использования. Один конец раструба имеет расширение для крепления к нему другой части. Стыки уплотняются наиболее подходящим способом.

Трубы без раструбов тоже популярны, прочны и практичны в использовании. Соединяют трубы при помощи специальных элементов, способные обеспечить герметичность конструкции.

Предлагаем ознакомиться Как обезопасить трубу в бане от пожара

В железнодорожном строительстве фланец из бетона служит для герметизации стыков, а хомут применяют для соединения труб из чугуна. В некоторых ситуациях лучше применить безраструбные конструкции для упрощения монтажных работ и экономии времени. Такие трубы нашли применение в безнапорных канализационных системах. Если снабдить соединения уплотнительными манжетами, то трубы можно использовать в напорных системах, выдерживая высокое внутритрубное давление.

Областью широкого применения безраструбной конструкции является водоотводящие системы и канализация без использования раструбов.

Раструбы из бетона применяются для строительства домов и промышленном хозяйстве. Отличаются практичностью, прочностью, большим сроком применения, экономичностью.

С помощью бетонных конструкций прокладывают систему канализации, системы ливневок, перепускные трубопроводные системы при строительстве дорог.

Бетонные раструбы применяются:

• 1.в безнапорной системе.
• 2.в напорной системе.
• 3.во всех видах строительства дорог.

Для каждого вида ГОСТ предусматривает индивидуальные параметры для способа изготовления, для объема нагрузки и области использования.

Трубы вида Т, предназначены для прокладки безнапорных систем, укладываются в канализациях, водоотведении стоковых вод наземным, подземным способом, также других жидкостей, которые способны выдержать трубы. Они обеспечивают большую проходимость вод, недорогие для изготовления и монтажа.

Раструбы типа ТБ применяются для канализаций с повышенной нагрузкой. Раструбы могут быть изначально оснащены резиновыми кольцами для уплотнения, сокращая время монтажных работ и повышая герметичность изделия.

Самые распространенные в эксплуатации раструбы имеют длину пять метров, сечение трубы одни метр, толщину стенок семьдесят пять миллиметров. Они практичны для устройства коллекторов канализации, выдерживают оптимальную нагрузку при проезде пяти автомобилей на специальной платформе.

Раструбы вида ТВ используются при строительстве дорог. Раструбы имеют повышенную прочность, уплотнены резиновыми прокладками, выдерживают повышенное давление почвенного покрова, и нагрузку дорожного покрытия.

Труба с раструбом из бетона предназначена для канализации, представляет жесткую прочную конструкцию. Срок использования свыше пятидесяти лет. Раструбы изготавливаются с применением высоких технологий из прочного материала с армированием поверхности. У раструбов из бетона качество и цена изделий соответствуют друг другу, поэтому при прокладке канализации многие организации выбирают данные изделия.

Изделия из чугуна хорошо защищают кабели, проложенные под землей. Раструбы противостоят огню, оберегают от излишней влаги, повреждений механического характера. От промерзания трубы покрывают слоем геоткани. Недостатком конструкции можно считать то, что чугун поддается коррозийным изменениям. Чтобы трубы служили долго, трубопровод подвергается антикоррозийной изоляции.

Пластиковые раструбы вымещают чугунные изделия из обихода. Пластиковые элементы канализации почти невесомы, практичны в применении, обладают характеристиками чугунных труб, но уступают им в прочности. Пластиковые конструкции изготавливают из поливинилхлорида, полипропилена, полиэтилена разного давления.

Также применяются для прокладки канализации и водоотведения, но материал ограничивают сферу применения труб. Раструбные стыки прокладываются с помощью резинового уплотнителя для обеспечения герметизации. Иногда применяют сварочное соединение элементов. Трубы выполняются в разной цветовой гамме, что несет информацию о предназначении в трубопроводной системе, также повышает эстетический внешний вид конструкции.
