Какие виды фитингов используются для монтажа труб водопровода

Хорошие соединения – надежная магистраль

Эти соединительные детали обеспечивают стыковку частей коммуникационной магистрали. Их классифицируют по многим показателям. Самые главные критерии это:

  • Особенности формы (конфигурации).
  • Предназначение элемента.
  • Вид монтажа.

Виды фитингов для пластиковых труб по форме бывают такие:

  • приспособление с резьбой или без нее;
  • устройства в форме тройника;
  • отводы;
  • фланцевые виды механизмов;

Специалисты выделяют актуальность классификации по виду установки, хотя простым потребителям эти нюансы тоже знать нужно, иначе правильно провести ремонт не получится. Итак, по этому критерию фасонные элементы делятся на такие виды:

  • компрессионные;
  • литые;
  • электросварные.

Смотреть видео

ОБЗОР ОБЖИМНОГО ФИТИНГА для ПОЛИЭТИЛЕНОВОЙ ТРУБЫ

Watch this video on YouTube

  • Муфты. Это самый простой вид механизмов. По своей форме они похожи на бочонок с отверстием внутри, и применяются для работы с трубопроводами соответствующего объема.
  • Переходники. Они тоже входят в категорию простых приспособлений. Эти виды устройств на разных концах имеют неодинаковые диаметры, что дает возможность состыковать трубные изделия различного сечения.
  • Уголки. Эти механизмы ставят в зоне поворота магистрали. При этом нужный угол магистрали создают без деформационных изменений трубного сортамента. Такие виды муфты имеют угловой загиб в 45 или 90 градусов, и могут скреплять участки трубопровода с различным объемом. На уголках наносят резьбу на наружной части, что позволяет состыковать с ними смеситель в ванной или подсоединить другие сантехнические приборы.
  • Тройники. Эти детали позволяют выполнить состыковку нескольких магистралей. Причем это могут быть части с разным объемом и рельефом внутри.

Компрессионные (или обжимные) фитинги для пластиковых труб ставят на магистрали различного назначения. Обжимные фитинги для пластиковых труб выделяются своим устройством. Это заключается в спрессовке кольца-обжима на магистрали, и за счет этого достигают нужного уровня герметичности между устанавливаемыми частями.

Сами компрессионные муфты устроены так:

  • корпус;
  • кольцо уплотнитель;
  • зажимное кольцо;
  • втулка;
  • гайка, которая служит крышкой.

Профессиональные мастера среди достоинств, которыми обладают  компрессионные приспособления, выделяют:

  1. простоту и скорость установки;
  2. неоднократное применение;
  3. стойкость к коррозийным образованиям;
  4. высокий уровень надежности стыка, а он в данном случае превышает прочность самого трубного сортамента.

Компрессионные приспособления предоставлены в большом ассортименте, а это упрощает процесс поиска нужного обжимного устройства.

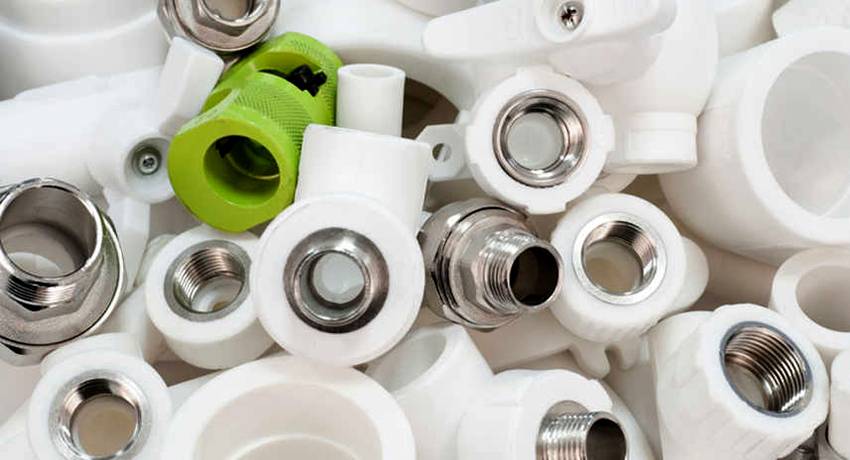

Фитинги для полипропиленовых труб: обзор фасонных элементов

Для монтажа систем водоснабжения, канализации и отопления необходимо приобрести разные виды фитингов для полипропиленовых труб, благодаря которым осуществляется соединение участков сети, разветвления, переходов, обводов, подключения к сантехническим приборам. Фасонные части представлены раструбными элементами, вследствие чего они надеваются на торец труб, которые предварительно нагреваются при помощи сварочного утюга. Подбираются размеры фитингов в мм для полипропиленовых труб, согласно габаритам изделий.

Обратите внимание! Трубы ПП и фитинги к ним должны быть изготовлены из одинакового материала, рассчитаны на одно и то же давление и температуру транспортируемой жидкости.

Полипропиленовые фитинги могут быть полностью изготовленными из пластика или же являются комбинированными, в этом случае впрессовываются металлические вставки, имеющие наружную или внутреннюю резьбу. Первый тип изделий используется при любом способе прокладки магистрали, в том числе и скрытом. Такие фитинги отличаются повышенной прочностью, при этом имеют более высокую стоимость. Соединение элементов системы происходит посредством пайки, что обеспечивает надежные и герметичные швы.

В комбинированных изделиях соединен металл с полипропиленом. Фитинги такого типа применяются исключительно при открытом монтаже либо при комбинированном способе укладки, предполагающем частичную установку фальш-панелей, закрывание плиткой, декоративными решетками или гипсокартоном, что необходимо для осуществления контроля за состоянием соединений.

Фитинги подбираются под определенный размер ПП трубы.

Важно также знать, какие бывают фитинги для труб полипропиленового типа по принципу исполнения. Фасонные элементы делятся на литые и сегментные

Первый вариант представлен цельным изделием, которое характеризуется максимальной прочностью и надежностью. Сегментные фитинги состоят из отдельных элементов из полипропилена, которые соединены при помощи пайки. Такие изделия имеют большое количество швов, что снижает их надежность, долговечность и стоимость.

Подробности о фитингах

Фитинг для пластиковых труб

Разъемное соединение совершают при помощи компрессионного и обжимного фитинга, фланцев из стали. Неразъемное соединение ПЭ осуществляется способом присоединения и сварки муфтой. Применение сварки предусматривает использование сварных фитингов (сегментных). Такой метод хорош для использования в тех случаях, когда есть разветвление труб.

Муфтовая сварка предполагает использование электросварных фитингов. Это такая технология, при которой трубы из ПЭ спаиваются воедино. Данные элементы не поддаются возникновению ржавчины, устойчивы к влиянию химических соединений, выдерживают удары, а также имеют долгий срок эксплуатации.

Фитинг для полипропиленовых труб

Полипропиленовые трубы в свое время заменили конструкции их стали и чугуна систем отопления и водопровода. Они обладают рядом неоспоримых преимуществ – легко устанавливаются, стоят дешево.

Плюсы труб из полипропилена:

  • Устойчивость к химическим веществам.
  • Простота установки.
  • Устойчивость к кипятку.
  • Прочность и надежность.
  • Экологическая чистота.

Данный вид труб соединяется при помощи компрессионного фитинга и сварки диффузной.

Другие виды фитингов

Компрессионный фитинг позволяет соединять трубы воедино без использования сварочного аппарата. Установку делают с использованием обжимных колец и резиновых уплотнителей. Это обеспечивает высокий уровень герметичности.

Чугунный фитинг производят при помощи литья и используются для систем газо- и водопровода. Изделия из чугуна производятся, основываясь на нормативах ГОСТа, и обладают отличными характеристиками эксплуатации, надежностью и долгим сроком применения.

Чугунные элементы требуются для надежности соединения труб, произведения поворотов и переходов. Чугун до сих пор используется в системах отопления, газовых коммуникациях, а также бытовой технике. Метод соединения чугунных элементов – раструбный и безраструбный. Для того, чтобы повысить срок использования, применяются оцинкованные чугунные узлы.

Фитинги для дренажных и оросительных систем

Дренажная система используется с целью удаления преизбытка влаги в грунте. Это позволяет оградить подвалы и цоколи домов от проникновения влаги, а также бережет растения от гнили.

Для сооружения системы дренажа применяют трубы из ПВХ, которые имеют ряд достоинств:

  • Малый вес.
  • Легкость установки.
  • Устойчивость к агрессивной среде.
  • Долгий срок использования.

Для системы капельного полива растений, применяют тонкие трубки с капельницей внутри. Этот метод самый часто использованный. Для установки ленты применяют специально предназначенные фитинги.

Капельная система обладает такими преимуществами:

  • Экономичный расход воды.
  • Растения питаются дозированно.
  • Полив осуществляется при низком напоре воды.
  • Низкие затраты времени на полив.

Оцинкованная стальная труба

Будем откровенны: этот материал не полностью соответствует требованиям СП 30.13330.2012. Прежде всего потому, что вышеупомянутый ВСН 58-88 устанавливает для оцинковки максимальный срок службы в 30 лет.

Этот документ нормирует сроки службы конструкций и инженерных сетей зданий

Сравните состояние черных и оцинкованных труб, хранившихся в одинаковых условиях

Характеристики

Эксплуатационная температура оцинковки ограничена только герметизирующим резьбы материалом. Нагрев до +150°С (максимально допустимой температуры на подающей нитке теплотрассы) она перенесет без снижения прочности;

Перегрев полимерной трубы в сочетании с высоким давлением привел к закономерному результату

  • Водогазопроводные трубы ГОСТ 3262-75 (в том числе оцинкованные) должны проходить испытания давлением 25 (для усиленных труб — 32) кгс/см2;
  • Оцинковка прекрасно противостоит механическим воздействиям: повредить водопровод случайным ударом невозможно;
  • Вместе с тем оцинковка боится разморозки. При замерзании воды в замкнутом объеме водопровода труба рвется по продольному сварному шву (согласно ГОСТ 3262-75, ВГП трубы — электросварные).

Монтаж

Для соединения оцинкованных труб между собой и с запорно-регулирующей арматурой допустимо использовать только резьбовые соединения. Применение сварки лишает оцинковку всех ее преимуществ перед черной стальной трубой: цинковое покрытие выгорает вблизи шва, и тот начинает ржаветь.

Оцинкованные трубы соединяются только резьбами

Типоразмеры канализационных труб таблица, маркировка, ГОСТ

Чтобы произвести монтаж системы канализации, необходимо приобрести трубные изделия и соединительные элементы тех размеров, которые указаны в проекте. Торговля предлагает типоразмеры канализационных труб в достаточно широком ассортименте, что позволяет создать трубопровод любой конфигурации с любой толщиной стенок.

Основные параметры трубопровода

  • внешний диаметр канализационной трубы,
  • внутренний диаметр,
  • условный проход (Dу или Ду) — номинальное или округленное значение внутреннего сечения,
  • номинальное сечение (Dn или Дн),
  • толщина стенки.

На маркировке всех пластиковых трубных изделий указывается наружное сечение и толщина стенки, на чугунных — условный проход в миллиметрах. Проблемы могут возникнуть, когда при монтаже используются комбинированные фитинги (из металла и пластика), которые маркируются в миллиметрах и дюймах. В подобных ситуациях необходимо сравнивать элементы в различных системах измерения.

СНиП 2.04.01-85 определяет расчет диаметра канализационной трубы. Но для дома или квартиры эти формулы слишком сложные. На практике применяется другой подход — в квартире или стандартном загородном доме не превышает 10 см.

Исходя из этого:

  • для раковины, ванны, умывальника, писсуара, биде — 5-7,5 см,
  • для унитаза — трубы пластиковые диаметр 100 или 110 мм,
  • отводы от стиральных и посудомоечных машин — 2,5 или 3,2 см,
  • разводка по дому или квартире — 5 см,
  • стояк в доме, в котором не более пяти этажей — внутренний Ø 110,
  • стояк в доме выше пяти этажей — Ø160,
  • соединение нескольких стояков (лежевка) в многоэтажном доме — 200,
  • вывод стоков наружу — 16 или 20 см,
  • дворовая система — Ø 300,
  • выпуск на колодец, участок между двумя колодцами — 20 см.

Если для прокладки канализации используются пластиковые материалы, то вместо 5 см можно использовать 4 см, вместо 10,1 см — 10 см и.т.д. Это обусловлено гладкой внутренней поверхностью этих изделий, которая во время эксплуатации практически не покрывается ржавчиной или другими отложениями.

Существует такое понятие, как наименьший допустимый типоразмер, определенный Санитарными Нормами и Правилами (СНиП):

  • для внутриквартального стока и уличной сети — 20 см,
  • для внутриквартальной сети ливневого отвода — 20,2 см,
  • для уличной ливневой сети — Ø 250.

Сечение и толщина стенки являются взаимосвязанными параметрами — чем больше сечение, тем толще стенка. Вес тоже прямопропорционален сечению. Например, внешнее сечение 16 см — вес 2 кг, или 10,1 см — вес чуть более 1 кг. Немаловажный показатель — длина отрезков. Самый короткий — 1 м, самый длинный — 6 м.

Пластиковые трубные изделия для канализации

Производятся из поливинилхлорида (ПВХ), полипропилена (ПП) и полиэтилена (ПЭ). Чтобы определить их внутреннее сечение, нужно отнять от значения наружного сечения умноженную на два толщину стенки (они указаны в маркировке).

Согласно ГОСТ Р 51613-2000 диаметр канализационных труб пвх безнапорных может быть 5, 7,5, 9, 10, 1,1, 15, 16 см. Для отвода стоков из промышленных объектов используются изделия с сечением 25 и 30 см. Основное их преимущество — они монтируются так же, как тонкие — в раструб.

Размер материалов из полипропилена определяет ГОСТ Р 51613-2000 и ГОСТ 22689.2-89 — 5, 10 и 15 см. Но существуют большого диаметра со стенкой в 5 мм. Эти изделия используются для монтажа больших магистральных трубопроводов.

Типоразмеры из полиэтилена регламентирует ГОСТ 22689.2-89. Выбор этих изделий не велик — 4, 5 см, 90 и труба 110 внутренний диаметр. Толщина стенок изделий из полиэтилена низкого давления — 3 — 5 мм. Продаются отрезками от 2-х до 9-и метров.

Диаметр пластиковой канализационной трубы необходимо подбирать, исходя из доступности соединительных элементов соответствующих размеров. Например, для материала с сечением 7,5 или 9 см найти фитинги может оказаться невозможно.

Для присоединения пластиковой внутриквартирной канализации к чугунному стояку можно использовать комбинированный фитинг или резиновую прокладку, которая герметизируется при помощи силикона или льняной подмотки. При наличии большого отверстия в чугунном стояке можно комбинировать фитинг и силикон или фитинг и обмотку.

Составление плана и схемы водопровода

Это один из наиболее важных подготовительных моментов в работе. Чётко продуманная схема поможет правильно выполнить работу по монтажу водопровода, позволит увидеть возможные проблемы, предостережёт от ошибок. Используя схему, можно также рассчитать необходимое количество материалов и их стоимость. Однако не стоит тратить слишком много времени на план — важнее учесть все детали, а как вы это изобразите на листе бумаги, не имеет принципиального значения.

Для составления правильной и удобной схемы вам понадобится лист бумаги и карандаш. Изобразите на этом листе места размещения сантехнических приборов, мебели, которую вы планируете приобрести, и расположение труб. При значительных размерах ванной комнаты и наличии финансов можно позволить себе обшить стены гипсокартонном и трубы проложить за ними.

Если на сегодняшний момент вы устанавливаете только умывальник, ванну и унитаз, а в будущем планируете установку стиральной машины или иных приборов, то об этом стоит позаботиться заранее, чтобы не переделывать водопровод в дальнейшем. Просто внесите в ваш план отдельные выводы с заглушками. Отобразите на вашем плане, под каким углом будут монтироваться трубы, так как они бывают 90º или 45º.

На входе вашей водопроводной системы предусмотрите установку крана, которым вы сможете, в случае необходимости, перекрыть воду, поступающую в квартиру или дом. Определите место для счетчиков воды, а также учтите тип и размеры труб, количество кранов, фитингов, заглушек. Для экономии материалов основные узлы развязки можно расположить в центре вашей схемы, что даст экономию на протяжённости труб. Поможет сэкономить на системе и использование тройников, когда от одной ветки, например, от ветки умывальника, отходит ещё ветка и к стиральной машине. Возможно, это не очень смотрится, но зато экономит трубу длиной, равной расстоянию до умывальника. Для большей наглядности можно нарисовать расположение всех деталей водопровода на стене в ванной.

Устройство и принцип работы

Чугунные фитинги отливают из ковкого чугуна. После удаления прибылей, очищают и нарезают резьбу внутри или снаружи, в зависимости от конструкции и назначения детали.

После закручивания трубной резьбы, боковые стороны нитей сопрягаемых деталей плотно прилегают друг к другу, образуя герметичное соединение. Для усиления плотности узла на резьбу наматывается уплотнитель:

  • ФУМ ленты;
  • анаэробные герметики;
  • лен сантехнический.

Трубы вкручиваются в муфты и тройники. В переходниках и угольниках одна резьба может быть наружной. При сборке системы все детали собираются последовательно по схеме, от источника поступления жидкости или газа к потребляющему оборудованию или сливной яме.

Характерные особенности американок для полипропиленовых труб

Другим названием фитинга для полипропиленовых труб, выполненного в виде разъемной муфты, является американка. Такие элементы дополнительно оснащены накидными гайками. Американки используются в системах, которые нуждаются в периодическом снятии элементов для их очистки. Такие фитинги часто монтируются перед счетчиками.

Установка американки происходит легко и быстро, что осуществляется посредством затягивания гайки. Это не только облегчает монтаж, но и дает возможность мгновенно перекрыть трубопровод в случае возникновения утечек. Такой тип фитинга удобно использовать при замене участка сети или врезке новых вводов. При этом трубы не разрушаются вследствие их вращения, поскольку остаются недвижимыми.

Фитинги-американки производятся в виде разъемной муфты.

Фитинги-американки для полипропиленовых труб удобно использовать для стыкования элементов системы в труднодоступных местах. Такие фитинги оснащены собственным уплотнителем, что исключает необходимость применения дополнительных прокладок, а герметичность соединения при этом является довольно высокой.

Обратите внимание! Американка считается универсальным типом фитинга и может использоваться в качестве муфты, переходника, заглушки и запорного элемента.

Полипропиленовые американки, в зависимости от конструкции, бывают с внутренней или наружной резьбой, с накидной гайкой и концом под пайку, а также комбинированными. Резьба может быть конусной и цилиндрической. Первый вариант обеспечивает высокую герметичность соединения без применения дополнительных прокладок, стойко переносит воздействие агрессивных сред и перепадов температур. Американки с цилиндрической резьбой нуждаются в использовании уплотнителей. Такие узлы требуют периодического осмотра с возможной заменой изношенной прокладки.

Какие разновидности фитингов применяются чаще?

На сегодняшний день наибольшей популярностью пользуются следующие разновидности фитингов:

  1. Детали компрессионного типа.
  2. Пресс — фитинги.

Запчасти из второй группы проявили себя более надежным способом соединения. Сам по себе процесс сборки системы осуществляется в рамках следующей схемы:

Составление плана будущего водопровода. Данный этап не обязателен, но желателен, ведь планирование поможет избежать большинства ошибок и добиться максимальной эффективности системы. Еще один важный аспект планирования состоит в том, что процессы проведения расчетов позволяет установить количество необходимых материалов и, соответственно, количество денег, которые потребуются для их закупки.
Приобретение необходимых материалов и инструментов.

Работа с фитингами в процессе соединения труб. Инструкция № 1

Удаление частей старого водопровода. Приступать к реализации данного этапа стоит только после того, как все необходимое оборудование будет готово. Если же есть нужда заменить и основной стояк , то перед началом работ необходимо отправиться в подсобное помещение и отключить стояк полностью, а также дождаться, пока вода по нему стечет.
Если есть практическая возможность привлечь к сборке системы второго человека, то это значительно упростит процесс. Нарезать трубы и подготовить необходимые компоновочные узлы нужно заранее. Занимаясь монтажом, правильнее и удобнее будет двигаться от основного стояка. Стоит понимать, что в процессе сборки длина составляющих будет уменьшаться, поскольку их концы будут размещаться в фитингах, уголках и подобных им деталях

Как правило, длина изделия уменьшается на 0.5 см, но измерить конкретную глубину входных деталей и принимать её во внимание в процессе расчетов будет совсем не лишним.

Работа с фитингами. Инструкция № 2

Не стоит проявлять беспечность и отказываться от изучения инструкции к «паяльнику». Как правило, там подробно сообщается о том, какие трубы и сколько времени нужно прогревать до начала непосредственной сборки конструкции

Снимать детали нужно с осторожностью, чтобы избежать возможной деформации. Несмотря на объемность описания, сам по себе процесс не отнимет большого количества времени и не доставит существенных хлопот, если выполнять монтаж добросовестно и следовать изложенной инструкции

Посмотрите видео о том как склеить водопроводные трубы из пластика, длительность 2 мин 26сек

Металлопластиковый материал

Металлопластиковые трубы отличаются небольшим весом и прочностью. Они станут неплохим вариантом для обустройства водопровода в многоэтажном доме. Соединение металла и пластика позволило сделать эту продукцию универсальной.

Показатели термоустойчивости зависят от технологии производства. Определить это можно по цвету изделия: синие предназначены для монтажа труб холодного водоснабжения, белые – выдерживают температуру воды свыше 45 градусов.

С процедурой монтажа в этом случае никаких проблем возникнуть не должно. Для этого применяют компрессионные фитинги различного диаметра. Если соединение фитингов проводится с обжимным кольцом, должно оставаться пространство для регулярной подтяжки.

Металлопластиковая конструкция

Наличие многослойной структуры позволяет говорить о высоких показателях прочности. Металлопластик создан в виде многослойного пирога и состоит из:

  • металлического каркаса;
  • мягкого пластика, покрывающего основу с двух сторон.

При этом каркас может быть цельным, спиралевидным и перфорированным.

К преимуществам этого материала относятся:

  • Легкость в сборке конструкций и его дальнейшей эксплуатации;
  • При нагревании они способны гнуться и принимать необходимую форму;
  • Сравнительно небольшая цена;
  • Спайка проходит напрямую и не требует дополнительного оборудования для соединения;
  • Устойчивость к низким температурам, поэтому могут прокладываться даже в почве.

К положительным качествам можно также отнести бесшумность. Благодаря особенностям многослойной конструкции они хорошо поглощают шум.

У данного вида есть и свои недостатки. Металлопластик плохо переносит резкий перепад температур, что может вызвать расслоение основы. Стоит сказать и о фитинговом соединении, которое не отличается надежностью.

Что следует учитывать в процессе прогрева и сборки?

Как уже говорилось выше, оптимальная температура для соединения отдельных деталей составляет 260 градусов

Меньший прогрев не обеспечивает достаточной эффективности, но и перегревать не стоит, поскольку это приведет к разрушению структуры материала.
Установка фитингов должна выполняться с максимальной оперативностью, при этом нельзя забывать о контроле за ровностью и качеством шва.
Движение соединенных деталей в течение нескольких минут после обработки является недопустимым, крайне важно обеспечить надежную фиксацию конструкции.
Если трубы используются в контексте отопительной системы, то частое применение пластиковых фиксирующих деталей будет вполне оправданным.

Какие трубы выбрать

Поскольку сегодня легко можно найти трубы практически любого типа, попытаемся дать характеристики наиболее часто встречающимся и применяемым на практике.

Стальные трубы

Дешевые, прочные, но недостаточно долговечные, причина чему — низкая коррозийная стойкость. Декларируется, что срок их службы 25 лет, но на практике уже через 5-6 лет начинают забиваться ржавчиной, в слабых местах появляются дефекты. Ни в современном водоснабжении, ни в отоплении практически не применяются.

Стальные оцинкованные

Немного дороже стальных, прочные, срок службы до 30 лет (при умелом монтаже). Предпочтительнее монтаж резьбовыми соединениями, поскольку при сварке нарушается коррозионная стойкость. Срок службы уменьшается и при использовании фитингов из других металлов. Используются, в основном, в системах отопления.

Медные трубы

Дорогие, прочные, очень надежные, обладают антибактериальными свойствами. Их чаще соединяют пайкой. Монтаж неотожженных труб затруднен. Отожженные можно соединять с помощью обжимных фитингов, но прочность в этом случае уменьшается.

Медные трубы – отличный, но дорогостоящий выбор при монтаже систем водоснабжения

Поливинилхлоридные трубы (ПВХ)

Прочные и морозостойкие. Применяются, преимущественно, как напорные трубы для водоснабжения водотехнических сооружений (бассейны, аквапарки), в энергетике, химической промышленности и т.д. Монтируют их с помощью специального клея. Из-за наличия в составе этого материала хлорида, применять их в домашних системах водоснабжения не рекомендуется.

Полиэтиленовые низкого давления (ПНД)

Дешевые гибкие трубы для водоснабжения из полиэтилена. Не ржавеют, легко монтируются, но есть у них и минусы:

  • нельзя нагревать выше 70С;
  • при отрицательных температурах становятся хрупкими;
  • фитинги для них довольно дороги.

Полиэтиленовые трубы – демократичный способ организации водоснабжения

Полипропиленовые трубы (ПП)

Довольно дорогие, долговечные, но не очень прочные трубы для питьевого водоснабжения. Специальные многослойные полипропиленовые трубы выдерживают температуру до 120С, однако фитинги для них (тоже из полипропилена) выдерживают обычно максимум 75-90С. Они не боятся замерзания, хорошо смотрятся при монтаже.

Стоимость в соотношении «труба-фитинги-монтаж» считается самой демократичной. Но и у этих труб есть минусы:

  • они практически не гнутся;
  • при монтаже нужен специальный паяльник, соединения неразборные;
  • нельзя монтировать при температурах ниже +5С;
  • переходные фитинги «металл-пластик» дороже обычных в десятки раз.

Полипропиленовые трубы и фитинги

Металлопластиковые (МП)

Не самые дорогие, надежные, но не очень прочные трубы. Держат температуру до 90С, не боятся замерзания, хорошо гнутся, хорошо выглядят, для монтажа нужен минимум инструментов. Считается, что это едва ли не лучший вариант для самостоятельной модернизации системы водоснабжения.

Основные недостатки:

  • боятся внешних ударов, могут сломаться при неаккуратном сгибании;
  • фитинги порой раскручиваются от температурных перепадов воды.

Металлопластиковая труба

Надеемся, что статья реально поможет вам выбрать наиболее приемлемый вариант для модернизации системы водоснабжения в квартире или доме.

Материалы для фитингов

Все соединительные элементы для водопроводной сети классифицируются по материалам изготовления.

Они могут быть:

Фитинги медные для водоснабжения.

Фитинги из меди

Преимущества использования таких изделий:

  1. При эксплуатации медных изделий температурный диапазон может составлять от (-200° C) до (+250° C).
  2. От воздействия низких температур пластичность и прочность меди не снижаются, а возрастают, в отличие от других материалов.
  3. Устойчивость к образованию коррозии, вредному воздействию ультрафиолета. Не подвержены разрушительным действиям многих агрессивных химических соединений.
  4. Легкий монтаж медных элементов.
  5. Низкий коэффициент шероховатости.
  6. Экологически чистый материал.
  7. Красивый внешний вид позволяет не маскировать фитинги, а выбирать открытую прокладку, сделав их элементами дизайна.

К недостаткам можно отнести:

  1. Высокую стоимость.
  2. Несовместимость с другими видами металлов, например: при соединении со стальными трубами происходит электролитическая реакция, что приводит к коррозии металла.

Пластиковые.

Схема монтажа пластикового водопровода

Использование пластиковых изделий – оптимальный вариант для водопроводной системы, особенно если фитинги компрессионные.

Их преимущества:

  1. Легкий монтаж.
  2. Относительно небольшая цена.
  3. Не образуется коррозия. Реагируют лишь на щелочь и прочие агрессивные химические реагенты.
  4. Выпускаются самых разных вариантов и модификаций, включая компрессионные фитинги, которые позволяют выполнять соединение в узлах под углом.
  5. Использовать можно пластиковые фитинги для питьевого водоснабжения, отопления, отвода воды.

Недостатки деталей:

  1. Неустойчивость к ультрафиолетовым лучам.
  2. Низкая прочность к механическим воздействиям.
  3. Не всегда возможен отвод сточных вод, особенно при расположении канализации в холодном климате.

Из поливинилхлорида – ПВХ.

Поливинилхлоридные фитинги

Полиэтиленовые – ПНД.

Фитинги из полиэтилена

Полипропиленовые – PPR.

Полипропиленовые аксессуары

Использование фитингов из поливинилхлорида, полиэтилена и полипропилена — очень практичное решение, в котором разумное соотношение качества и цены, по сравнению с изделиями, изготовленных из других материалов.

Отличаются длительным сроком эксплуатации и экологической безопасностью. Выдерживают высокие температуры и большие перепады давления внутри системы.

Латунные.

Латунные изделия

Используются чаще всего домашними мастерами при сборке своими руками самых разных трубопроводов. Ассортимент таких изделий превосходит наборы фитингов из любых других материалов.

Чугунные – тройники, повороты, отводы.

Чугунные фитинги

Применяются такие изделия достаточно редко, но относительная дешевизна удерживает их на рынке деталей для трубопроводов. Это твердые, но достаточно хрупкие детали, боятся сильных ударных нагрузок, особенно в системах с наличием гидроударов — резких скачков давления в трубопроводах с наличием в них жидкости.

Стальные.

Стальные элементы для трубопроводов

Их ассортимент аналогичен чугунным деталям, но чаще изделия выполняются без резьбы, под сварку, включая для трубопроводов, изготовленных из нержавеющей стали.

Фасонные элементы для водопроводной системы

Фитинги для пластиковых водопроводных труб подвергаются такому же требованию, как и трубопрокатные материалы – прежде всего, должны быть тщательно налажена система водоподачи. И данные требования неизменны для любого помещения.

Попытка сэкономить на любых мелочах, в том числе и на фитингах для водоснабжения, ничем хорошим не заканчивается. Некачественные детали для водопроводных труб приводят к быстрой поломке сети, а следовательно, к незапланированным финансовым затратам.

Мастера с большим опытом настоятельно рекомендуют покупать арматуру для водопроводных труб только у проверенного производителя. Пускай такие материалы стоят немного дороже, зато надежная работа водопроводной системы полностью оправдает эти расходы.

Смотреть видео

Полипропиленовые трубы и фитинги: виды, маркировка, монтаж

Watch this video on YouTube

  • Компрессионные. Этот вид монтируют посредством гаечного ключа. На данном устройстве для водоснабжения изнутри затягивают обжимное кольцо, что собственно говоря, и фиксирует его к трубопроводу. К недостаткам этой арматуры относят необходимость постоянного подтягивания.
  • Пресс фитинги для пластиковых труб. Этот вид соединительных деталей для водоснабжения называют самым надежным. Монтируют пресс – фитинги посредством электропневматического пресса-зажима, который уменьшает объем площади муфты, соединенной с трубой. Пресс – фитинг позволяет выполнить защемление высокой надежности.

Так же к сказанному следует дополнить, что пресс – фитинги можно ставить не только на пластиковую сеть, но и на металлопластиковую и медную.

  • Клеевые приспособления. Они также позволяют создать надежное соединение. Чаще всего эти детали ставят на ПВХ магистрали.
  • Резьбовые механизмы. С названия понятно, что данные элементы имеют резьбу. Она располагается с обеих сторон конструкции. Данный вариант применяют реже, чем остальные, так, как он не очень подходит для современных трубопрокатных материалов.

Краны и вентили

Краны – это фитинги для пластиковых труб, которые относят к запорно – регулирующей арматуре. Эти механизмы бывают следующих видов:

  1. термостатические клапаны;
  2. ручные краны.

Краны производят в корпусе из полимера или в металлическом корпусе, который оснащен резьбой. Особо удобны в работе данные соединения типа «американка», потому, что эти краны позволяют снять или установить вентиль без необходимости разбирать всю систему.

Данные фитинговые механизмы делят по уровню герметичности, и это определяющий момент для сферы использования.

Тройники

Фитинги тройники для пластиковых труб предназначают для состыковки трех магистралей. Соединять одновременно несколько трубопроводов приходится часто, тройник в этом случае становится типичным примером.

Тройник расширяет простор фантазии своим разнообразием. Конфигураций данных элементов очень много. Это варианты с разными диаметрами, приспособления, имеющие резьбу на разных частях, изделия для разнородных трубных изделий.

Диаметр

Диаметр сантехнических фитингов для пластиковых труб плотно повязан с габаритами трубопровода.

Если выразиться точнее, то эта связь основана на пропускных возможностях магистрали. Чтобы точно выбрать нужный сантехнический соединительный элемент, нужно запомнить несколько рекомендаций:

  • Толстые стенки. При маркировке указывают диаметр трубного сортамента, а стенка у заготовки из пластмассы бывает толстой. По этим причинам трубное изделие, на котором указан диаметр 32 может иметь разный уровень проходимости.
  • Основные размеры сантехнических фитинговых элементов это: 2; 2,5; 3,2 и 4 см.

Переходник

Фитинги переходники для пластиковых труб очень похожи на муфту. Но они имеют существенное отличие, на разных сторонах бочонка разный диаметр.

Помимо этого переходники бывают на резьбовых соединениях, и резьба на таких переходниках наносится с внешней и с внутренней стороны.

Часто от начинающего мастера можно услышать: «Зачем нужна резьба на переходниках?». А ответ очень простой. Переход диаметров можно встретить, например, на концевом стояке обогревательной магистрали. Также они могут располагаться в зоне состыковки стояка с лежневкой (так называют горизонтальную разводку обогревательной системы).

Смотреть видео

Элементы соединения полипропиленовых труб (полипропиленовые фитинги)

Watch this video on YouTube

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
