Описание и применение диммера — преимущества и недостатки

Как подключить УЗО без заземления?

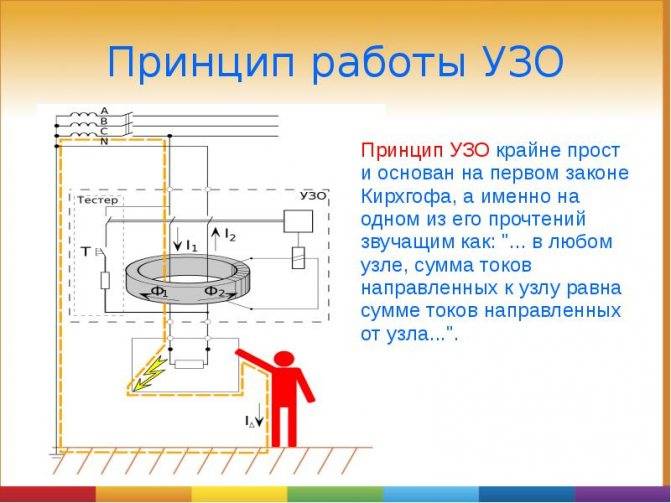

УЗО работает довольно просто, то есть принципы наверняка понятны практически каждому

И каждый должен осознать важность использование такого оборудования, если не хочется столкнуться с ударами тока. Необходимо обязательно устанавливать устройство вне зависимости от того фактора, используется ли в доме заземление или нет. Помимо всего этого при использовании двухпроводной системы питания монтаж устройства защитного отключения тем более является обязательным фактором

Ни в коем случае не надо прислушиваться к советам разных людей, что в этой сети устройство не сможет нормально функционировать или же просто будет срабатывать постоянно

Помимо всего этого при использовании двухпроводной системы питания монтаж устройства защитного отключения тем более является обязательным фактором. Ни в коем случае не надо прислушиваться к советам разных людей, что в этой сети устройство не сможет нормально функционировать или же просто будет срабатывать постоянно.

Перед началом проведения работ по подключению УЗО без предварительного заземления нужно запомнить один немаловажный момент.

Особенностью подобных устройств защитного типа можно назвать отсутствие специальной защиты от перегрузок. По этой причине в обязательном порядке требуется качественная комбинация их с традиционными «автоматами». Схема подключения в таком случае может быть самой разнообразной.

Принято различать пару основных вариантов. Существует возможность установки одного общего защитного устройства на целый дом, что в свою очередь позволить обезопасить даже прикроватные светильники. Однако устройства, которые в состоянии пропускать через себя около шестидесяти ампер обычно стоят намного дороже в отличие от своих менее мощных аналогов. Также в случае срабатывания реле будет не очень просто обнаружить причину. Придется произвести проверку каждого электрического прибора.

Если электричество одновременно пропадет сразу в целом доме, то это наверняка повлечет за собой большое количество разнообразных неудобств, например, пропажа несохраненных документов на компьютере, проблемы с климатической техникой, стиральными машинками, водонагревательными баками и так далее.

Если все-таки было принято решение установки одного устройства на всех, схема подключения без заземления будет особенной.

Еще одним вариантом является монтаж отдельного устройства, которое будет не таким мощным. Его можно установить на каждую линию, которая является потенциально опасной, например, на кухню, в подвал, в гараж, в ванную комнату и т.д. В этом случае в щитке нужно будет подготовить большее количество свободного места. Также не стоит забывать о том, что стоимость трех-четырех устройств наверняка окажется более высокой, чем одного более мощного устройства. Но при этом можно в значительной степени повысить уровень надежности энергосистемы. Также заметно упрощается поиск причины возникновения проблем. Он обычно занимает немного времени, так как осмотреть надо не более пары розеток.

Нужно по возможности подходить к подбору мощности максимально рассудительно. Нужно выбирать немного более мощное устройство, чем автомат, используемый вместе с ним. Это обусловлено тем, что автоматический выключатель обычно срабатывает не совсем сразу. Существует и возможность поломки из-за превышений номинального тока.

Что понадобится для работы?

Диммер представляет собой регулятор яркости, который позволяет поворотом ручки или нажатием клавиши изменить интенсивность света в комнате.

По типу регулировки мощности свечения они бывают:

  • резистивные;
  • трансформаторные;
  • полупроводниковые.

Первый вариант наиболее простой, но экономным его назвать нельзя, поскольку снижение яркости свечения не изменяет мощность нагрузки. Другие два куда более эффективны, но имеют и более сложную конструкцию.  В зависимости от принципа действия и будет зависеть то, какие детали включает в себя диммер. Чтобы не отвлекаться от работы  всем необходимым лучше запастись заранее.

Для рассматриваемых далее примеров вам пригодятся такие электронные элементы:

  • Симистор – представляет собой ключ в схеме, используется для открытия или запирания участка цепи от протекания электротока. Применяется в цепях с питающим напряжением в 220В, имеет три вывода – два силовых и один управляющий.
  • Тиристор – также устанавливается  в качестве ключа и переводится в устойчивое состояние, необходимое для работы схемы.
  • Микросхема – более сложный элемент электронной схемы со своей логикой и особенностью управления.
  • Динистор – также является полупроводниковым элементом, пропускающим электрический ток в двух направлениях.
  • Диод – однонаправленный полупроводник, который открывается от прямого протекания электротока и запирается от обратного.
  • Конденсатор – емкостной элемент, основная задача которого накопление нужной величины заряда на пластинах. Для изготовления самодельных диммеров лучше использовать неполярную модель.
  • Резисторы – представляют собой активное сопротивление, для диммеров используются в делителях напряжения и токозадающих цепях. В схемах пригодятся как постоянные, так и переменные резисторы.
  • Светодиоды – пригодятся для обеспечения световой индикации в диммере.

В зависимости от конкретной схемы и устройства диммера, будет зависеть и набор необходимых деталей, все из вышеперечисленного приобретать не нужно. Заметьте, что некоторые из них можно выпаять их старых телевизоров радиоприемников и прочих бытовых приборов, которые вами больше не используются. Далее рассмотрим примеры конкретных схем.

Что такое диммер

Простейший световой регулятор является переменным резистором, включая реостат, но таким вариатором выделяются значительные показатели мощности, чем обусловливается очень низкий коэффициент полезного действия в условиях слишком сильного нагрева устройства.

Вариатор повышает экономичность приборов

История изобретения и совершенствования прибора

Первые механические светорегуляторы были изобретены Гранвиллом Вудсом более века назад, и активно использовались для осуществления плавного и медленного затемнения в театральном освещении. Чуть позже появились реостаты. Такие электрические аппараты, изобретённые Иоганном Поггендорфом, применялись для регулирования силы токовых показателей и напряжения внутри электрической цепи. Прибор был представлен проводящим элементом и специальным устройством, плавно или ступенчато регулирующим электрическое сопротивление.

Самые первые вариаторы отличались механическим способом управления и были способны на выполнение только изменения яркость осветительного прибора. Наиболее современные и многофункциональные световые регуляторы оснащаются микроконтроллером, а также обладают целым набором расширенных функций, представленных:

  • управлением яркостью освещения;
  • автоматическим отключением;
  • имитацией присутствия людей;
  • плавным включением и отключением света;
  • различными режимами затемнения или мигания;
  • дистанционным управлением.

К категории наиболее компактных и очень экономичных приборов вполне заслуженно относятся электронные устройства. Все самые современные электронные вариаторы имеют силовой элемент в виде полупроводникового симисторного или транзисторного ключа, но значительная часть таких приборов выдаёт на выходе отсечённые участки синусоиды.

Осветительный прибор с регулятором может стать многофункциональным

По этой причине подключать к таким регуляторам любые устройства, нуждающиеся в питании от токовых показателей с низкими показателями коэффициента гармоник категорически нельзя

Важно помнить, что дешёвые и некачественные электронные регуляторы лишены специального фильтра, поэтому способны на генерирование слишком сильных электромагнитных помех

Область применения

Современные световые регуляторы находят широкое применение в бытовых условиях и промышленной сфере. Основное назначение такого устройства представлено экономией электрической энергии, изменением показателей яркости освещения в условиях современных дизайнерских решений, применением освещения при проведении торжеств.

Светорегулятор можно совмещать с системами безопасности

Использование регулятора светового потока в лампах накаливания при условии незначительного уровня яркости вечером или ночью является малоэффективным. Кроме того, эксплуатация контролёров при использовании светодиодных лент позволяет легко скорректировать цветность излучаемого светового потока, уровень яркости, а также способствует созданию динамичных световых эффектов не только в жилых помещениях, но и при обустройстве рекламных щитов и современных магазинных витрин.

Предназначение

Слово «диммер» происходит от английского «dim», что в дословном переводе на русский язык означает «затемнять». Но сами русские диммер часто называют ещё светорегулятором, потому что он представляет собой электронное устройство, при помощи которого можно менять электрическую мощность (то есть регулировать в большую или меньшую сторону). Чаще всего с помощью такого устройства управляют осветительной нагрузкой. Регулятор освещения предназначен для изменения яркости света, который излучают светодиодные лампы, а также лампы накаливания и галогенные.

Простейшим примером диммера является переменный резистор (или реостат). Ещё в 19 веке немецкий физик Иоганн Поггендорф изобрёл это устройство, чтобы с его помощью можно было регулировать напряжение и силу тока в электрической цепи путём увеличения или уменьшения сопротивления. Реостат представляет собой устройство с регулировкой сопротивления и проводящий элемент. Сопротивление может изменяться ступенчато и плавно. Для получения низкой яркости света необходимо уменьшить напряжение. Но сопротивление и сила тока при этом будут большими, что приведёт к сильному нагреву устройства. Так что такой регулятор совсем невыгоден, он будет работать с низким КПД.

В качестве диммера также можно использовать автотрансформаторы. Их применение обусловлено высоким КПД, во всём регулируемом диапазоне будет выдаваться практически неискажённое напряжение с необходимой частотой 50 Гц. Но автотрансформаторы довольно габаритны, много весят, для управления ими нужно прилагать немалые механические усилия. К тому же такое устройство дорого обойдётся.

Диммер электронный – этот вариант наиболее выгоден с экономической точки зрения. Он отличается компактностью и немного другим принципом действия. О нём поговорим более подробно.

Где используют

Диммирование освещения позволяет создать в комнате многоуровневую систему света. Использование разных режимов в одном помещении не только снижает затраты на электричество, но и помогает менять атмосферу. Для праздников подойдет максимальная яркость, в обычное время – нейтральная средняя. Для интимной обстановки используют приглушенные сценарии.

Варианты использования диммераИсточник v-d-e-s-i-g-n.com

Подвесные или переносные светорегуляторы применяют для зонирования. Понимая, как работает такой диммер, легко расставить акценты в нужных местах. Дизайнеры рекомендуют использовать устройства для подсветки произведений искусства (картин, скульптур) или коллекций

Разная интенсивность освещения позволит привлечь внимание или скрыть экспонаты от посторонних глаз

Плавная регулировка яркости света создает иллюзию присутствия человека. Если установить в комнатах устройства с автоматическим срабатыванием, то с улицы кажется, что в доме есть люди. Функция очень удобна для людей, которые часто в разъездах.

Включение света по времениИсточник goodfon.com

Диммеры часто используют для животных или птиц. Переносные аппараты подключают к лампам, изменяя интенсивность света капризных рептилий, улиток или насекомых в определенное время. Подвесные модели применяют для обогрева птенцов в первые дни после рождения. Увеличение или уменьшение параметров подстраивают под состояние питомцев.

Полезные советы, как выбрать регулятор яркости

Помимо внешнего вида, типа установки, стоит обращать внимание на следующие характеристики:

  • максимально допустимая нагрузка – указывается на корпусе устройства и в прилагаемой инструкции (рассчитывается – суммарная предполагаемая нагрузка плюс 20% эксплуатационного запаса);
  • номинальное напряжение;
  • возможный тип подключения, например, значок в виде круга с расходящимися в стороны линиями означает, что прибор можно использовать для регулировки мощности электродвигателя;
  • класс защиты корпуса от пыли и влажности – должен быть не ниже IP20
  • наличие или отсутствие собственной защиты, например предохранителей, которые защищают прибор от перегорания;
  • цена – сама по себе не является гарантией качества, но лучше все-таки выбирать устройства в среднем ценовом
  • сегменте от известных производителей;
  • материал корпуса – обычно применяется термостойкий пластик, из дополнительных опций – защита от выгорания и механических повреждений (особенно тщательно нужно выбирать устройства с сенсорным управлением).

При монтаже своими руками обязательно соблюдайте меры безопасности и строго следуйте инструкции производителя.

Что такое диммирование и принцип его работы

Диммированием называется регулирование яркости свечения ламп различной конструкции от максимального в сторону уменьшения. Термин происходит от английского глагола to dim – затемнять. Применяются регуляторы света для создания комфортной освещенности, а также для создания различных световых эффектов (для этого используются современные приборы, управляемые контроллерами).

Задача уменьшения яркости свечения на разных этапах развития электротехники решалась разными способами. Изначально для этой цели применялись шторки, которыми можно было частично перекрывать световой поток. Далее разработчиками был пройден многолетний путь от потенциометров и регулируемых трансформаторов до современных компактных приборов. Их основой служит силовой ключ, вырезающий часть синусоиды, подаваемой на осветительный прибор.

Принцип регулирования уровня освещенности.

В определенный момент после прохождения синуса через ноль ключ открывается. Чем позже происходит открывание, тем меньшую часть времени нагрузка находится под напряжением, тем меньше средний ток. Следовательно, меньше и усредненная яркость свечения.

Типовая схема светорегулятора.

В этой схеме ключом служит симистор, а потенциометром регулируется момент открывания. Такой прибор пригоден для регулирования свечения ламп накаливания и галогенных ламп. У светодиодных приборов имеется своя специфика.

Как выбрать диммер для светодиодных светильников и ламп

Если рассматривать уже готовые диммеры для светодиодных ламп, нужно сразу обратить внимание на саму упаковочную коробку для неё. Если указано при покупке что диммируемые светодиодные светильники имеют данную функцию, значит, её можно подключать без проблем и к обычному светорегулятору для ламп накаливания

Главное, выбирать чтобы мощность лампы соответствовала мощности регулятора. Хуже и сложнее обстоят дела с недимируемыми источниками света на основе светодиода. Регулировка яркости возможна только специальными устройствами, сделанными или вручную или же специально приобретаемыми в магазине, однако, цена их достаточно велика, поэтому лучше пойти по простому пути и выбрать лампу, на упаковке которой конкретно указано, что она имеет возможность подключения и регулировки через обычный диммер.

Характеристики светорегулятора

Прежде всего, обратите внимание на мощность: к примеру, цифра 350 W на светорегуляторе – это показатель того, какую суммарную нагрузку он может выдержать. 350 W диммера хватит для изменения освещения 5 лампочек по 60 Вт и 1 на 40Вт

Допустимая мощность зачастую в реале оказывается меньше указанной, это зависит и от коэффициента загрузки каналов. Лучше всего на канал распределять на 30-40% меньше нагрузки, чем написано в техпаспорте. Обращайте внимание и на минимальную мощность: не все приборы способны управлять маломощными осветительными приборами.

Если вы планируете использовать регулятор в помещении с высокими температурами, берите прибор с встроенной системой вентиляции. У диммера должен присутствовать автоматический выключатель (АВ) – при перегрузке или перегреве он отключает аварийный канал.

При покупке внимательно осмотрите прибор, послушайте, как он работает: если вы заметили, что при изменении уровня яркости изменяется и интенсивность гудения блока – значит, в нем есть дросселя, это неплохо. Силовые провода не могут быть меньше 1,5 кв. Платы в основном покрывают синей или зеленой краской, провода должны быть аккуратно увязаны в жгуты. У вентилятора должны быть подшипники – такие агрегаты работают лучше. Радиатор – не меньше 100 кв/см для одного силового элемента, хороша также функция стабилизации напряжения.

Самые популярные фирмы-производители светорегуляторов – LeGrand (Франция), Viko (Турция),  Merten (Германия), Gira (Германия), Schneider Electric (Германия), Anya (Франция) и прочие.

Как подключить светорегулятор?

  • Выбирайте светорегуляторы, соответствующие типу лампочек, используемых в помещении, иначе они быстро выйдут из строя;
  • Не устанавливайте диммер в помещениях с высокой температурой (выше 26 градусов), он будет постоянно перегреваться и быстро выйдет из строя;
  • На разрыв идет фазный проводник (его подключают к разъему, маркированному L), ноль подсоединять нельзя;
  • К светорегулятору нельзя подсоединять нагрузки индуктивного и емкостного вида;
  • Мощность агрегата выбирайте с запасом: к примеру, для 3-х лампочек по 100 Вт светорегулятор нужен не менее 500 Вт, 300-ваттный с этим не справится, понадобится усилитель.

Ответы на актуальные вопросы по теме

Вопрос №1. Как правильно посчитать предполагаемую нагрузку на устройство, чтобы сделать выбор при покупке?

Нужно сложить мощность всех последовательно подключенных потребителей (ламп) и добавить 30-40 % от полученного значения. Это позволит в случае необходимости повысить нагрузку, а также избежать неполадок в случае случайного ее превышения (например, по ошибке заменили лампу на более мощную).

Вопрос №2. Насколько эффективными с точки зрения экономии электроэнергии могут быть диммеры?

На самом деле реальную экономию могли бы составить светорегуляторы, работающие на симисторах, но они применяются в основном со светодиодными лампами, которые сами по себе являются экономичными. Резисторные приборы, хотя и способны понижать мощность за счет увеличения сопротивления, но энергия расходуется на нагрев, поэтому экономия может составить всего несколько процентов, что для осветительных систем совершенно не ощутимо.

Вопрос №3. Можно ли в одной комнате подключить люстру на обычный выключатель, а точечную подсветку (глазки) через прибор?

Конечно можно. Для этого служат моноблочные модели, сочетающие регулятор с обычным выключателем на одной панели. Подключаются они по принципу спаренного выключателя, только вместо одного из них – диммер.

В заключение можно сказать, что описываемые приборы только набирают свою популярность и весь их потенциал еще не раскрыт. Они уже используются за пределами осветительных систем и сфера их применения постоянно расширяется. Пользуясь приборами сейчас, мы даем толчок к их дальнейшему развитию и совершенствованию.

Популярные производители

При выборе светового регулятора нужно обращать внимание на дополнения, маркировку или наносимые обозначения:

  • латинская буква R обозначает, что этот тип устройства рассчитан на лампы накаливания, имеющие омную или резистивную нагрузку;
  • латинская буква L обозначает, что этот тип устройства допускается к работе с трансформаторами, в условиях индуктивной нагрузки;
  • латинская буква С обозначает, что этот тип устройства допускается к работе с электронными трансформаторами при ёмкостной нагрузке.

В соответствии с многочисленными отзывами определился рейтинг лучших брендов вариаторов от наиболее достойных и хорошо зарекомендовавших себя производителей.

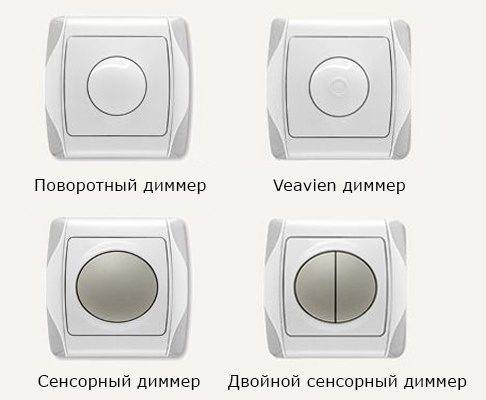

Какие бывают диммеры?

По способу осуществления регулировки бывает сенсорный диммер, механический, акустический и дистанционный.

Начнём с наиболее простых – механических. Если рассматривать тип исполнения, то можно выделить следующие виды диммеров:

  1. Модульный. Им регулируют освещение в общественных местах (лестничные клетки, коридоры, подъезды). Этот тип устройств монтируют в распределительном щитке, непосредственную регулировку осуществляет кнопочный или одноклавишный выключатель.
  2. Моноблочный. Устанавливается на разрыв фазы цепи, которая идёт к осветительной нагрузке, выполняет функции выключателя.
  3. Блочный вариант, это когда диммер монтируется вместе с выключателем (как блок розетка-выключатель).

Чаще всего в быту применяются моноблочные диммеры, которые различаются по способу управления:

  • Поворотный. У такого диммера есть ручка, она вращается. Если установить её в левое крайнее положение, то освещение отключено. Если постепенно поворачивать ручку вправо, то яркость лампы будет увеличиваться.
  • Клавишный. Это устройство по внешнему виду очень похоже на обычный двухклавишный выключатель. В этом случае при помощи одной клавиши происходит включение или отключение светильника, а вторая используется для регулировки мощности освещения (посредством удержания клавиши).
  • Поворотно-нажимной. Принцип действия такой же, как и у поворотного устройства, только чтобы включить освещение, ручка немного утапливается.

Очень популярен сейчас сенсорный регулятор освещения, он имеет красивый внешний вид, гармонично смотрится в любом интерьере (особенно в стиле хай-тек). Регулировка осуществляется за счёт прикосновения к сенсорным кнопкам.

Самыми удобными считаются диммеры с дистанционным управлением. Это вполне заслуженно, ведь при помощи пульта регулировать яркость осветительного прибора можно из любой точки комнаты.

Акустические диммеры чаще всего применяют при планировании «умного дома», где управлять освещением можно путём голосовых команд или хлопков в ладоши.

Диммеры можно разделить по типу регулируемых ими ламп:

  1. Наиболее простые устройства используют для ламп накаливания и галогенных, которые работают от напряжения 220 V. Здесь всё просто – изменяется напряжение, и регулируется мощность свечения нити накала.
  2. Схема для галогенных ламп, работающих от напряжения 12 V или 24 V, должна быть с понижающим трансформатором. Когда нет такой возможности, то выбирайте регулятор под тип используемого трансформатора (у них есть специальная маркировка – С для электронных, RL для обмоточных).
  3. Светодиодные лампы требуют установки диммеров с импульсной модуляцией частоты тока.

Энергосберегающие и люминесцентные лампы регулировать сложно. Специалисты вообще не рекомендуют этого делать. Если уж очень надо управлять такими лампочками, то включите в схему диммера электронный пускатель.

Подробнее о диммировании различных типов ламп смотрите в этом видео:

Ну вот, сделали попытку познакомиться с таким регулятором света, как диммер. Надеемся, что теперь вам более или менее понятно, что это такое и каков принцип действия. По поводу схем подключения – диммеры устанавливаются в цепь либо вместо выключателя, либо последовательно с ним. Кстати, если вы с первого класса хорошо дружите с электроникой, то сделать диммер своими руками вам не составит особого труда.

Материалы и инструменты для установки

Если проводка и места установки коммутационных приборов уже выполнены, то потребуется минимальный перечень инструментов:

  • монтерский нож (с его помощью можно снимать изоляцию);
  • набор отверток (для частичной разборки, сборки и крепления приборов);
  • кусачки (для укорачивания проводников);
  • отвертка-индикатор и (или) мультиметр (для контроля отсутствия напряжения и проверки правильности монтажа).

Если проводка выполняется медным кабелем (рекомендуется делать именно так) и предстоит монтаж в распредкоробке скруткой, то места соединений надо пропаять. Для этого понадобится паяльник 40-60 ватт с комплектом расходников. Для изоляции скруток понадобится изолента или колпачки. Если выбран монтаж клеммами (винтовыми и пружинными), значит, надо приобрести комплект клемм.

Комплект клемм зажимного типа.

Комплект клемм винтового типа.

Если проводка отсутствует, для ее обустройства понадобятся дополнительные инструменты. Их набор зависит от намеченного способа прокладки. Для открытой проводки будут нужны лотки, скобы или стойки и дрель (перфоратор) для монтажа. Для закрытой – инструмент для выполнения штробов (штроборез, перфоратор, в крайнем случае, зубило с молотком) и дрель с коронкой для выполнения выемок.

Диммированные светодиодные лампы: что это

Главным отличием диммированных ламп от традиционных является наличие светорегулятора для светодиодных ламп в корпусе устройства, благодаря которому осуществляется плавная регулировка яркости лампы. Выходная мощность диммера является основным параметром устройства. От ее значения зависит максимальное число подключаемых ламп. Диммер работает как реостат. Он позволяет плавно регулировать яркость ламп накаливания.

Светодиодная лампа с диммером оснащена блоком с функцией широтно-импульсивной модуляции. С ее помощью осуществляется управление стабилизатором, находящегося в корпусе устройства, благодаря которому меняется яркость освещения. Регулировка интенсивности излучения происходит посредством того, как поступает на светодиод напряжение. Здесь используется синусоида, где период времени под напряжением соответственно равен значению времени без напряжения. Для повышения яркости необходимо увеличить время подачи напряжения, а для ее снижения следует увеличить промежуток времени без напряжения.

Пример изменения уровня освещения диммированной лампы в диапазоне 10-100%

Изменение частоты мигания лампочки происходит незаметно глазу человека, в результате чего освещенность меняется в диапазоне 10-100%.

Принцип действия и устройство регулятора

Диммеры бывают различной конструкции, а самый популярный – поворотный. Но в схеме управления с двумя проходными выключателями такой диммер непригоден – он переключается только в положении минимальной яркости. Поэтому для организации подобной схемы управления применяют другие типы привода регуляторов света:

  • поворотно-нажимной (переключается в любом положении яркости);
  • управляемый дистанционно (с помощью пульта);
  • кнопочный (с кнопками «больше-меньше» и отдельной клавишей на переключение);
  • сенсорный, а также другие типы диммеров.

Основной принцип у них один – регулировка яркости и управление контактами у них производятся независимо.

Внутренняя блок-схема диммера выглядит так:


Структурная схема диммера с перекидной контактной группой.

Схема регулирования строится обычно на тринисторе или симисторе. Изменение среднего тока производится за счет отсекания части полупериода переменного напряжения.


Распространенная схема регулятора яркости.

Если регулятор света построен по подобной схеме, не имеет значения, с какой стороны ставить диммер – с питающей или со стороны нагрузки. На работу схемы это не влияет. Для других схем этот момент надо изучать индивидуально.

Но устанавливать регуляторы сразу с двух сторон смысла не имеет: они будут пытаться «нарезать» синусоиду самостоятельно, яркость будет регулироваться непредсказуемо. При такой схеме один из приборов можно применять лишь для переключения, навсегда установив его в положение максимальной яркости. Но с экономической точки зрения это неверно – дешевле купить переключатель с перекидными контактами.


Тыльная часть диммера с маркировкой перекидных контактов.

Выводы прибора соединены с внешними клеммами, имеющими маркировку назначения.

В продаже практически невозможно найти перекрестный диммер. Если кто-то выпускает такие приборы, то схема получится громоздкой, ненадежной. Ведь яркость надо регулировать синхронно сразу по двум каналам. Поэтому оптимальной будет схема, в которой используется один проходной диммер, один проходной включатель и потребное количество перекрестных переключателей.

В чем различия диммеров?

Если вы собрались использовать выключатель с регулировкой яркости, сперва нужно узнать какие они бывают. И вообще все ли светодиодные лампы можно диммировать?

Диммеры различаются по следующим критериям:

  • По типу монтажа;
  • по исполнению и способу управления;
  • по способу регулирования.

Давайте разберемся по подробнее с каждым из них.

По типу монтажа

Для наружного монтажа – накладной выключатель с диммером для светодиодных ламп. Для установки такого прибора не нужно высверливать в стене нишу, он просто крепится сверху на стену. Очень удобно использовать в тех случаях, когда интерьер не в приоритете или проложена наружная проводка.

Для внутреннего монтажа – отлично впишутся в любой интерьер, как например этот.

Для монтажа на DIN рейку весьма специфичны и сперва может показаться, что они не практичны. Однако этот регулятор освещения для светодиодных ламп работает с пультом дистанционного управления, при этом спрятан от посторонних глаз в электрощите.

По исполнению

По исполнению регулятор света для светодиодных и ламп накаливания может быть:

  • Поворотным;
  • поворотно-нажимного типа;
  • кнопочным;
  • сенсорным;

Поворотный – один из самых простых вариантов регулятора яркости светодиодной лампы, выглядит незатейливо обладает простейшим функционалом.

Поворотно-нажимной выглядит практически также, как и поворотный. Благодаря своей конструкции, при нажатии на него зажигается свет с такой яркостью, какая была установлена при последнем включении.

Кнопочный регулятор для светодиодного освещения выглядит уже более технологично и органично впишется в современную квартиру. Как например этот выключатель с регулятором яркости для светодиодных ламп.

Сенсорные модели и вовсе могут быть совершенно различны – начиная от светящихся кружочков, заканчивая ровными одноцветными панелями для регулировки напряжения светодиодных ламп.

По способу регулировки

Диммеры бывают разные не только по их исполнению, но и по принципу работы. Это касается именно диммеров переменного тока.

Первый тип диммеров более распространённый и дешевый, по причине простоты своей схемы – это диммер с отсечкой по переднему фронту (англ. leading edge). Немного дальше будет подробно рассмотрен его принцип работы и схема, для сравнения взгляните на вид напряжения на выходе такого регулятора.

По графику видно, что на нагрузку подается остаток полуволны, а её начало срезается. Из-за характера включения нагрузки, в электросетях наводятся помехи, что мешает работе телевизоров и других устройство. На лампу подаётся напряжение установленной амплитуды, а затем оно затухает, когда синусоида переходит через ноль.

Можно ли использовать leading edge диммер для диодных ламп? Можно. Светодиодные лампы с диммером этого типа будут хорошо поддаваться регулировке, только если они изначально для этого созданы. Об этом свидетельствуют символы на её упаковке. Они еще называются «диммируемые».

Второй тип работает иначе, создает меньше помех и лучше работает с разными лампочками – это диммер с отсечкой по заднему фронту (англ. falling edge).

Регулировка светодиодных ламп с диммерами такого типа происходит лучше, а его конструкция лучше поддерживает недиммируемые источники света. Единственный недостаток – эти лампы могут регулировать свою яркость не с «нуля», а в определенном диапазоне. При этом диммируемые светодиодные лампы – просто великолепно регулируются.

Отдельное слово можно сказать о готовых светодиодных светильниках с регулировкой яркости. Это отдельный класс осветительных устройств, которые не нуждаются в установке дополнительных регуляторов, а имеют его в своей конструкции. Их регулировки производятся с помощью кнопок на корпусе или с пульта.

Поворотный

Правильный подбор и установка регулятора значительно увеличат срок его службы. Поворотный вариант исполнения имеет вращающуюся ручку, которая при установке в крайнее левое положение отключает освещение. Постепенный поворот ручки вправо увеличивает яркость лампы.

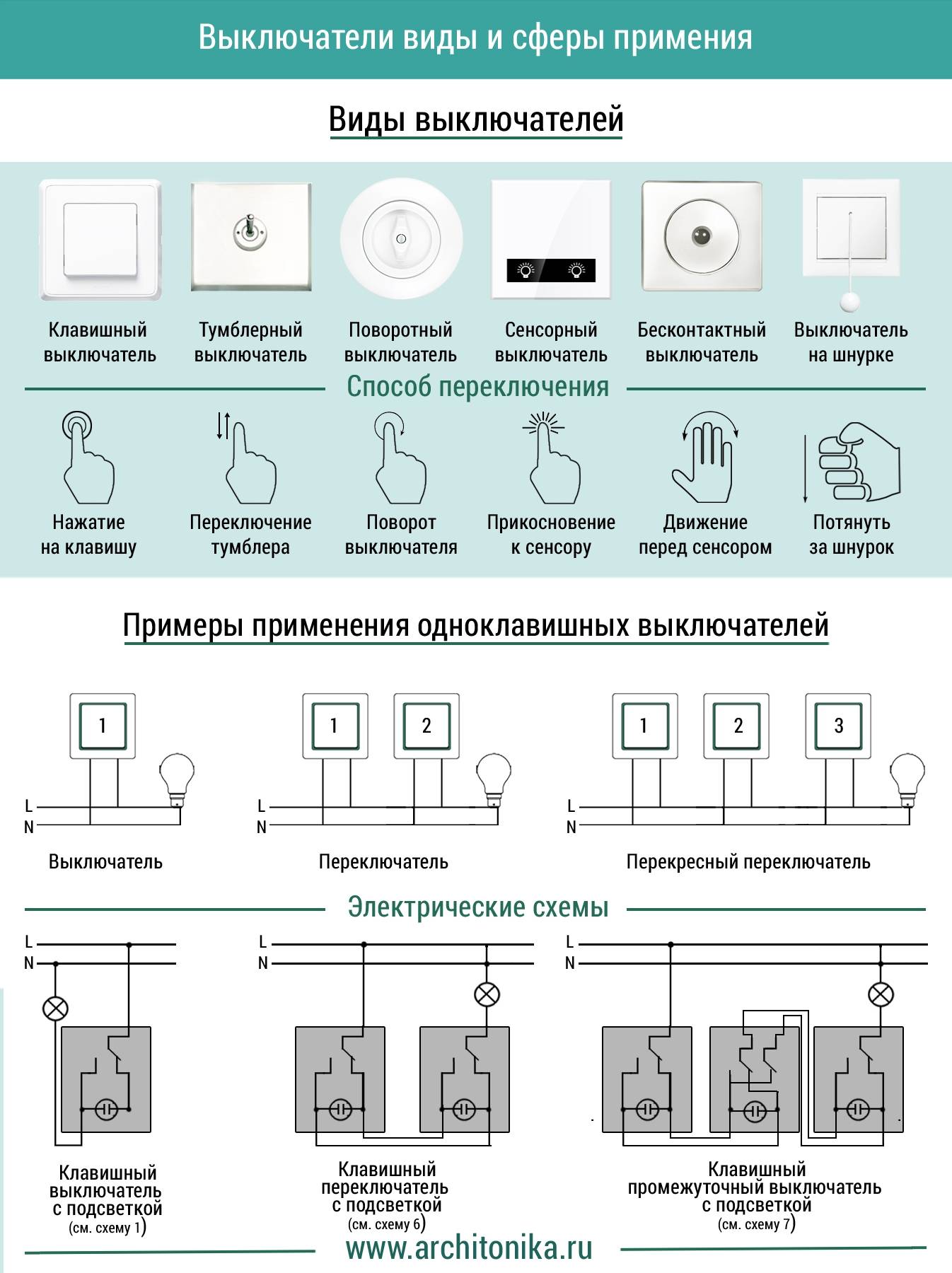

Клавишный

Основные компоненты вариатора: триак, узел формирования импульса, диак (динистор). Клавишный вариант исполнения внешним видом очень напоминает обычные двухклавишные выключатели. Посредством клавиш осуществляется включение и отключение осветительного прибора, а также регулируется мощность освещения.

Поворотно-нажимной

Дополнительные части вариатора: резисторы и конденсаторы. Поворотно — нажимной вариант исполнения имеет принцип действия, аналогичный поворотному устройству, но для включения системы освещения требуется немного «утапливать» ручку.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
