Электронные программируемые реле времени с задержкой включения и выключения

Промежуточные

Промежуточные реле времени устанавливаются в механизмы, которым нужна задержка сигнала на определенный момент. Они в свою очередь разделяются на подтипы:

  • электромагнитные;
  • пневматические;
  • моторные;
  • с часовым или анкерным механизмом;
  • электронные.

Рассмотрим устройство и назначение каждой разновидности.

Электромагнитные

Используются в цепях постоянного тока, где на катушке устройства добавлен отдельно короткозамкнутый виток и за счет остаточного поля происходит замедление на отпускание контактов или замыкание. Пределы регулирования до 5 секунд.

Чаще всего такие реле времени применяются в цепях управления разгоном и торможением электропривода.

Пневматические

Данный тип снабжен специальным пневматическим демпфером или диафрагмой, регулировка производится изменением размера воздушного отверстия. После поступления сигнала якорь тянет поршень, но не может сделать это мгновенно, пока воздух находится в демпфере. Через регулируемое отверстие задается время срабатывания. Регулирование возможно до 60 секунд.

Реле времени пневматического типа часто используют для автоматического управления оборудованием, к примеру, металлорежущим станком. Помимо этого пневматические реле нашли свое применение в цепях управления приводом для ступенчатого регулирования, разгона и торможения.

Моторные

Сердце устройства синхронный двигатель, работающий от переменной сети 50 Гц. Сложное механическое устройство с возможностью установки задержки от нескольких секунд до десятков часов.

Моторные реле времени, собственно, как и анкерные, могут применяться в цепях защиты ВЛ для повторного включения.

С часовым или анкерным механизмом

Работают за счет взведенной пружины. Электромагнит заводит пружину, устройство начинает работу (принцип заводной игрушки) и замыкает контакты. Диапазон регулирования реле 0,1-20 сек.

О том, для чего они нужны, мы уже рассказали немного выше.

Электронные

Обширное семейство аналоговых и цифровых электронных устройств, использующие физические процессы в электронных схемах, заряд или разряд конденсатора, отсчет определенного числа импульсов.

С помощью реле электронного типа можно неплохо экономить дома, к примеру, возьмем свет в коридоре, кладовке или подъезде. Нажимая кнопку мы включаем свет. По прошествии определенного времени он отключается, этого периода должно хватить на поиски предмета в коридоре, кладовке или попадание в квартиру. Свет без надобности не горит, по забывчивости оставленный включенным.

Наглядно увидеть, какие есть реле времени и какой принцип действия у каждого типа исполнения, вы можете на видео ниже:

Принцип работы существующих таймеров

Вот и все, что хотелось рассказать вам об особенностях применения разных типов реле времени. Теперь вы знаете, какие бывают разновидности таймеров и как они работают.

Будет интересно прочитать:

  • Типы систем заземления и их назначение
  • Как сделать уличное освещение на даче
  • Как меньше платить за свет

Что такое реле времени


Программируемое реле времени

С французского слово «реле» переводится как «заменить», а на практике термин обозначает электрический или электронный ключ, который необходим для коммутации участков электрических цепей и контроля расхода электроэнергии. Это понятие характерно для обычных электромагнитных устройств. Программируемый прибор, или таймер, подает команду подключения или отключения электрических цепей автоматически, соответственно настройкам, установленным пользователем.

Электромеханическое устройство замыкает или размыкает контакты, когда на обмотку катушки реле поступает небольшой электрический ток. Возникающее магнитное поле приводит в движение «якорь», с которым соединены коммутирующие контакты. Благодаря этому процессу происходит размыкание и замыкание сети. В последнее время широко используются твердотельные реле. Они имеют мощные полупроводниковые ключи и способны выдержать большие нагрузки.

Если цепь необходимо коммутировать не в период подачи сигнала, а в определенный момент, применяют более сложное устройство – реле времени (РВ). Они срабатывают по истечении определенного периода, обеспечивая последовательность действий. Благодаря принципу работы можно построить разные по сложности электрические схемы. С помощью таких схем осуществляют функции управления различной техникой.

Например, реле незаменимо для организации автоматического полива, отключения света в общем коридоре, включения и отключения компрессора в аквариуме.

Схема работы прибора

Реле времени с задержкой выключения 220в РЗВ-1 применяется в схемах автоматики, например, на лестничной площадке, для вентилятора в санузле. Диапазон времени срабатывания от 1 секунды до 60 минут. Чтобы задать время, нужно нажать и отпустить кнопку «ПРОГ». Контакты размыкаются, а время до следующего нажатия сохраняется в памяти устройства.

Чтобы изменить период задержки, операцию повторяют. Минимальная задержка 1 секунда, если повторного нажатия не будет, реле сработает через 60 минут. Память прибора зафиксирует максимальное время задержки – 1 час. При замыкании контакта включается реле, при размыкании – таймер. РВ отключает нагрузку по истечении заданного времени.

Контакт может быть представлен как кнопкой без фиксации, так и обычным выключателем. При коммутации включается лампочка или любая другая нагрузка и начинается отсчет запрограммированного времени. По окончании заданного периода прибор отключится.


Простая схема реле с задержкой

Простая регулировка мощности электрического отопления

Замкнутое или разомкнутое положение контактов зависит от того, подано или снято напряжение с его катушки управления. Получается, чтобы собрать автоматику, на клеммы этих самых катушек мы должны через какие-то другие элементы подавать управляющие сигналы (напряжение).

Катушка имеет два контакта А1, А2.

При покупке обращайте внимание, пускатели могут идти с катушками на 380В и 220В. Лучше брать последний вариант. В этом случае на один из контактов вы напрямую подключаете нулевой проводник, а в разрыв второго устанавливаете кнопки-микровыключатели

В этом случае на один из контактов вы напрямую подключаете нулевой проводник, а в разрыв второго устанавливаете кнопки-микровыключатели.

Для чего они нужны? Благодаря им, у вас появляется возможность включать поочередно 1,2 или 3 тэна, тем самым увеличивая или уменьшая мощность отопления.

К примеру, на улице за окном температура -5С. Нажимаете одну кнопку и запускаете в работу всего один ТЭН мощностью 2квт. Ударили морозы -25С, нажимаете все три кнопки и повышаете мощность в три раза.

При этом количество ступеней обогрева будет зависеть от номинальной мощности каждого нагревательного элемента. Если они все будут по 2квт – это всего три ступени.

А вот если один будет 2квт, второй 3квт, а третий 4квт, то количество ступеней автоматически возрастает до семи!

Все будет зависеть от того, какие фазы (тэны) и в какой последовательности подключать.

по отдельности 2квт – 3квт – 4квт

вместе 2квт+3квт+4квт

раздельно 2квт+3квт

раздельно 2квт+4квт

раздельно 3квт+4квт

Ток в цепях управления катушек очень небольшой (несколько миллиампер). Соответственно ставить сюда полноценные выключатели не нужно.

На все эти три микровыключателя должна быть подана одна фаза. Допустим фаза С. Берете ее с нижних контактов вводного автомата.

Вот именно из этой точки и начинается вся дальнейшая схема автоматики.

УЗО схема подключения

В квартирах подключение трехфазной сети встречается редко. Этот вариант популярен для частных домов. Аппарат защиты в них подключается несколькими способами:

Реле напряжения 380 В 2-полюсное для дома не подходит. Используют 4-полюсные аналоги. К ним подключают 1 нулевую жилу и 3 фазных. Схема усложнена тем, что каждая линия оснащена своим прибором УЗО

Важно правильно подобрать провода. Для однофазной сети подойдет стандартный вариант ВВГ, но для 3-фазной нужен устойчивый к возгоранию ВВГнг.
Общее УЗО для 3-фазной сети + счетчик

В схеме присутствует счетчик электроэнергии. Групповые УЗО находятся в системе обслуживания отдельных линий. Эта схема требует установки большого электрощита с множеством проводов и электроприборов.

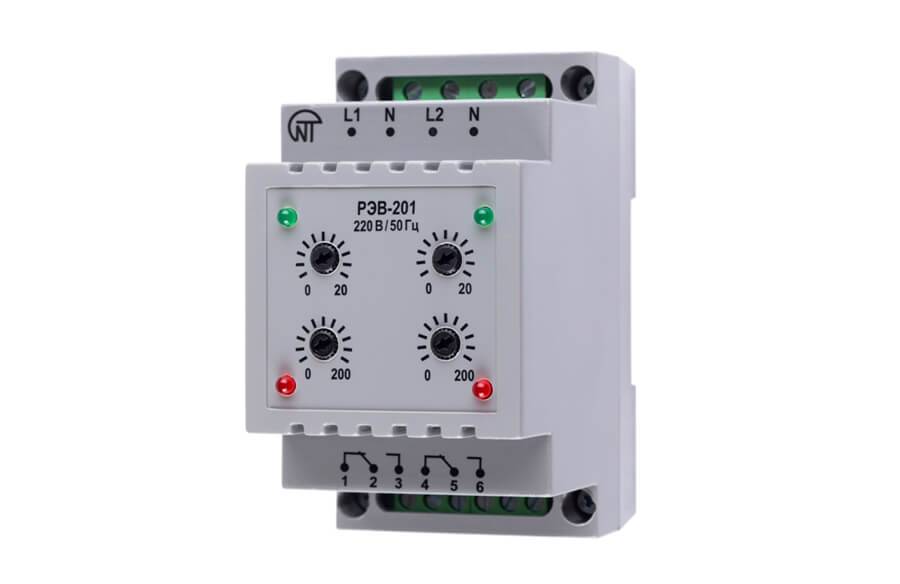

Таймер циклического включения-выключения. Циклическое реле времени своими руками

схема на 12 и 220 вольт

В современном оборудовании часто необходим таймер, т. е. устройство, которое сработает не сразу, а через промежуток времени, поэтому его еще называют реле задержки. Прибор создает временные задержки включения или выключения других устройств. Его не обязательно приобретать в магазине, ведь грамотно сконструированное самодельное реле времени будет эффективно выполнять свои функции.

Сфера применения реле времени

Области использования таймера:

  • регуляторы;
  • датчики;
  • автоматика;
  • различные механизмы.

Все данные устройства делятся на 2 класса:

  1. Циклические.
  2. Промежуточные.

Первое считается самостоятельным прибором. Он подает сигнал через заданный временной промежуток. В автоматических системах циклическое устройство включает и отключает необходимые механизмы. С его помощью управляют освещением:

  • на улице;
  • в аквариуме;
  • в теплице.

Циклический таймер является неотъемлемым устройством в системе «Умный дом». Его применяют для выполнения следующих задач:

  1. Включение и выключение отопления.
  2. Напоминание о событиях.
  3. В строго указанное время включает необходимые устройства: стиральную машинку, чайник, свет и др.

Кроме вышеуказанных, есть еще отрасли, в которых эксплуатируется циклическое реле задержки:

  • наука;
  • медицина;
  • робототехника.

Промежуточное реле используется для дискретных схем и служит вспомогательным устройством. Оно осуществляет автоматическое прерывание электрической цепи. Сфера применения промежуточного таймера реле времени начинается там, где необходимы усиление сигнала и гальваническая развязка электрической цепи. Промежуточные таймеры разделяются на виды в зависимости от конструктивного исполнения:

  1. Пневматические. Срабатывание реле после поступление сигнала не происходит мгновенно, максимальная время срабатывания — до одной минуты. Используется в цепях управления металлорежущих станков. Таймер управляет приводами для ступенчатой регулировки.
  2. Моторные. Диапазон установки временной задержки начинается с пары секунд и заканчивается десятками часов. Реле задержки являются частью цепей защиты воздушных линий электропередач.
  3. Электромагнитные. Предназначены для цепей постоянного тока. С их помощью происходят разгон и торможение электропривода.
  4. С часовым механизмом. Основной элемент — взведенная пружина. Время регулирования — от 0,1 до 20 секунд. Используются в релейной защите воздушных линий электропередач.
  5. Электронные. Принцип действия построен на физических процессах (периодические импульсы, заряд, разряд емкости).

Схемы различных реле времени

Существуют разные варианты исполнения реле времени, схема каждого вида имеет свои особенности. Таймеры можно изготовить самостоятельно. Перед тем как сделать реле времени своими руками, необходимо изучить его устройство. Схемы простых реле времени:

  • на транзисторах;
  • на микросхемах;
  • для выходного питания 220 В.

Опишем каждую из них более подробно.

Схема на транзисторах

Необходимые радиодетали:

  1. Транзистор КТ 3102 (или КТ 315) — 2 шт.
  2. Конденсатор.
  3. Резистор номиналом 100 кОм (R1). Также понадобится еще 2 резистора (R2 и R3), сопротивление которых будет подбираться вместе с емкостью в зависимости от времени срабатывания таймера.
  4. Кнопка.

При подключении схемы к источнику питания начнет заряжаться конденсатор через резисторы R2 и R3 и эммитер транзистора. Последний откроется, поэтому на сопротивлении будет падать напряжение. В результате откроется второй транзистор, что приведет к срабатыванию электромагнитного реле.

При заряде емкости ток будет уменьшаться. Это вызовет снижение эммитерного тока и падения напряжения на сопротивлении до того уровня, которое приведет к закрытию транзисторов и отпускания реле. Чтобы запустить таймер заново, потребуется кратковременное нажатие кнопки, которое вызовет полную разрядку емкости.

Для увеличения временной задержки используют схему на полевом транзисторе с изолированным затвором.

На базе микросхем

Применение микросхем уберет необходимость разряжать конденсатор и подбирать номиналы радиодеталей для выставления необходимого времени срабатывания.

Необходимые электронные компоненты для реле времени на 12 вольт:

  • резисторы номиналом 100 Ом, 100 кОм, 510 кОм;
  • диод 1N4148;
  • емкость на 4700 мкФ и 16 В;
  • кнопка;
  • микросхема TL 431.

Положительный полюс источника питания должен соединяться с кнопкой, параллельно к которой подключен один контакт реле. Последний также подключается к резистору 100 Ом. С другой стороны рези

Запуск нагрузки кнопкой на заданное время

По просьбе читателя Сергея публикуем схему, реализовав которую, появится возможность запускать нажатием кнопки исполнительное устройство на заданное время. Например, двигатель. Устройство задержки РВО-П2-15 выбрано случайным образом, подойдет любое другое со сходными параметрами.

Схема простая и приводится без пояснений:

Для правильной работы РВО-П2-15, необходимо выполнить его настройку согласно паспорту:

  1. Чтобы устройство задержки включалось одновременно с подачей питания, необходимо DIP-переключатель 4 перевести в положение 2.
  2. DIP-переключателями 1–3 выбрать диапазон времени.
  3. Установить заданное время выдержки.

Схема подключения и установка реле напряжения


Элементы реле

Прибор будет выполнять свои функции независимо от положения. Но каждая модель обладает своей схемой подключения. Ее можно посмотреть на корпусе.

Для всех устройств существуют одинаковые правила, которые предназначены для контроля процесса соединения реле с электрической цепью.

Вводные контакты к сети присоединяют через контактор или пускатель. Проводники всех фаз совмещают с клеммами, которые находятся с верхней части прибора. Элементы помечают так:

  1. Фазы буквами А, В и С.
  2. N – клемма нулевого провода.
  3. 1,2,3 – нижние клеммы.

Сначала из клеммы 1 проводник подсоединяют к выходу катушки, которая находится в контакторе. Клемму 3 подключают к любой фазе. Второй выход присоединяют к нулевому проводнику трехфазной сети.

Силовые элементы соединяют так:

  1. Каждую фазу, которая подает ток, подключают к входной клемме контактора.
  2. Проводники соединяют с выходными клеммами.
  3. Чтобы подключить нулевые проводники, в распределительном щитке устанавливают общую нулевую шину.

Для обеспечения надежного контакта используют специальные наконечники.

Принцип работы реле времени

Общий принцип работы реле времени заключается в формировании временной задержки на включение, выключение или переключение управляющих групп контактов. Реализация задержки зависит от конструктивных особенностей устройства. Общие различия в реле разных типов состоит в коммутации исполнительной части. По этому признаку различают две группы устройств реле:

  • с задержкой выключения;
  • с задержкой включения.

Многие реле позволяют осуществлять смену типа коммутации или имеют оба варианта.

Принцип отсчета времени и управления контактами зависит от конструкции реле, но общий алгоритм работы следующий:

  • при запуске срабатывает контактная группа, организованная в соответствии с типом коммутации (для реле времени с задержкой выключения контакты замыкаются);
  • одновременно взводится механизм задержки времени (запускается тактовый генератор в электронных устройствах);
  • по истечении заданного интервала контактная группа меняет свое состояние на противоположное.

Трехпозиционное реле отличается более сложным алгоритмом работы. Последовательность работы такова:

  1. Цепь разомкнута.
  2. Пуск. Цепь замыкается, начитается отсчет.
  3. Отсчет закончен. Цепь замкнута.

В цикличных устройствах перечисленная последовательность повторяется многократно.

Запуск отсчета осуществляется вручную или автоматически непосредственным замыканием контактов подачи питания или через электромагнит, воздействующий на механизм.

Реле времени с задержкой включения работает аналогично.

Переходим к принципу работы схемы

После подачи питания цепочка R1–C3 генерирует стартовый импульс, длительностью примерно 100мс для микросхемы DD1, с которого выход OUT микросхемы устанавливается в лог.1, включая тем самым оптосимистор VS1, симистор VS2 и подключая нагрузку к сети 220В. С этого же момента начинается отсчет времени.

Время выдержки таймера задается цепочкой R3–R6–C2. Время зарядки конденсатора C2 до напряжения отключения выход OUT микросхемы DD1 в логический 0 определяется формулой:

t = 1,1*(R3+R6)*C2

Резистор R6 ограничивает минимальное время задержки 3 сек. Конденсатор C1 необходим для фильтрации помех в питании микросхемы DD1 и должен располагаться максимально к ней близко.

Резистор R4 задает ток светодиода оптосимистора и при применении аналогов MOC3043, например MOC3042 или MOC3041 должен быть уменьшен, так как им необходим больший ток для работы.

Данная схема может применяться и для коммутации пускателей, но учтите, что в случаях малых токов пускателей возможно ложное срабатывание или их жужжание в отключенном режиме, так как они могут включаться через цепочку R5–C5. В таком случае, эта цепочка требует коррекции по номиналам.

Такое устройство можно купить сразу в готовом виде, либо применить ненужный от какого-либо устройства: роутера, модема, телефона или подобного. В таком случае устройство реле заметно упростится.

Трансформатор T1 можно заменить на любой другой с номинальным входным напряжением 220 Вольт, выходным — 12 Вольт.

Если схема реле задержки выключения вас заинтересовала и вы бы хотели скачать файл с изображением разведенной печатной платы — оставляйте ваши комментарии.

Другие функции


Экран и панель управления реле времени

Современные системы управления обладают разнообразием возможностей. В некоторых моделях дополнительные функции программируемых реле отображены в трех основных и двух смешанных режимах, которые обозначаются следующим образом:

  • H – таймер недельный;
  • U – реле напряжения;
  • F – фотореле;
  • HU – недельный таймер с контролируемым напряжением;
  • FU – фотореле с контролем напряжения.

Таймер недельный автоматически выполняет ежедневную важную функцию. Например, оптимизация параметров тепличного или инкубаторного хозяйства. Может управлять работой фонтанных устройств, рекламных конструкций.

Реле U обеспечивает защиту электрооборудования от возможных колебаний сетевого напряжения. Подключенное устройство отображает на дисплее его реальную величину.

Если значение в заданных пределах – включается нагрузка. Когда напряжение выходит за пределы верхнего или нижнего порога, нагрузка не подключается.

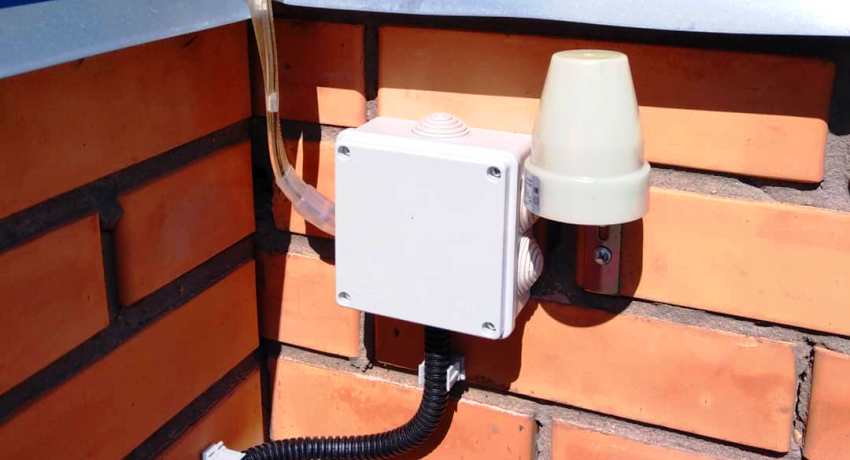

Фотореле для уличного освещения

Фотореле – оптимальный вариант программируемой работы осветительной арматуры. Может применяться как в быту, так и для управления подсветкой различных сооружений, освещением садово-парковых площадей, улиц, других публичных мест.

Также существуют приборы, совмещающие функции таймера, фотореле и реле напряжения. Энергонезависимая память такого устройства позволяет сохранять запрограммированные параметры не только при перепадах напряжения, но даже при отключениях питания. Обычно, допустимое значение тока нагрузки для реле прибора – до 16 ампер. Если же рабочий ток больше, оборудование комплектуется магнитным пускателем или контактором.

Перечисленные приборы предназначены для коммутации нагрузки, согласно установленному времени, контроля напряжения и отключения потребителей при значительных колебаниях в электрической сети. Причем после восстановления параметров происходит их автоматическое включение. Выполняется переключение установленного уровня освещенности, другие программируемые действия.

Таймер для управления насосом Меандр занимательная электроника

Устройство, схема которого пока­зана на рисунке, периодически формирует на выходе (на выводе 11 микросхемы DD1) импульсы положи­тельной полярности. Оно содержит два работающих поочерёдно ИС-генератора (на элементах DD1.1 и DD1.2), коммутатор на элементе DD1.3, последовательную цепь из четырёх счётчиков микросхем DD2, DDЗ, инвертор на элементе DD1.4 и электронное реле на транзисторе VТ1 и электромагнитном реле К2, управ­ляющее работой магнитного пускате­ля К1. Длительность импульсов (Твкл) и пауз между ними (Твыкл) зависит от частоты формируемых генераторами импульсов и используемых выходов счётчиков и может регулироваться в широких пределах.

С подключением устройства к сети на выходе выпрямителя VD1 появляет­ся постоянное напряжение питания и благодаря цепи R3C3 счётчики микросхем DD2, DD3 устанавливаются в нулевое состояние. При этом на выхо­де инвертора DD1.4 появляется уро­вень лог. 1 и генератор на элементе DD1.2 включается в работу. Одно­временно открывается транзистор VT1, срабатывает реле К2 и своими контактами К2.1 подключает к сети обмотку магнитного пускателя К1, в результате чего тот тоже срабатывает и контактами К1.1, К1.2 подключает к сети нагрузку. С выхода элемента DD1.3 импульсы с частотой следова­ния этого генератора поступают на вход CN (вывод 2) первого счётчика микросхемы DD2. Начинается отсчёт времени Твкл.

С появлением лог. 1 на выходе счётчика (вывод 14 DD3) уровень лог. 1 на выходе элемента DD1.4 сме­няется уровнем лог. 0, транзистор VТ1 закрывается, обесточивая реле К2, оно отпускает и разрывает цепь пита­ния магнитного пускателя К1, кото­рый, в свою очередь, выключает на­грузку. Одновременно включается генератор на элементе DD1.1, на вход CN первого счётчика микросхемы DD2 начинают поступать импульсы с частотой этого генератора — начина­ется отсчёт времени Твыкл по оконча­нии которого всё повторяется с нача­ла.

На практике устройство четвёртый год используется для управления по заданному циклу водяным насосом производительностью 2500 л/ч, отка­чивающим воду из скважины с деби­том 300 л/ч. Для указанных на схеме номиналов элементов R1, R2, С1 и С2 насос включается на время Твкл = 151 с = 2 мин 31 с, откачивает около 130 л воды в накопительную ёмкость, а затем отключается на время Твыкл = 27 мин, в течение которого в скважи­не накапливается вода. Необходи­мость управления насосом с таким циклом вызвана тем, что без омывания водой насос выходит из строя. Питается устройство от нестабилизированного источника, содержащего понижающий трансформатор Т1 с вто­ричной обмоткой напряжением 9 В и выпрямительный мост КЦ405А. Для управления пускателем К1 применено реле К2 с обмоткой сопротивлением около 700 Ом и номинальным напря­жением 12 В.

Регулировка цифрового оборудования

Применение устройств с механическими настройками можно объяснить на примере таймера REV Ritter. Он включается в самую обычную бытовую розетку. С помощью этого аппарата происходит контроль управления в необходимых временных рамках любой домашней техники. Его настройка происходит следующим образом:

  1. Поднимаются все элементы, находящиеся вокруг диска.
  2. Опускаются только элементы, которые стоят напротив необходимого значения времени.
  3. Диск поворачивается для установки текущего времени.

Например, если на диске опустить сегменты с числами 15 и 21, то после начала работы устройства питание подключится в 15 часов, а разорвётся цепь в 21 час. Конструкция механизма REV Ritter предполагает организацию 48 периодов за полные сутки.

Также оборудование имеет возможность внепрограммного подключения нагрузки. Чтобы включить такую функцию, есть отдельная кнопка, которая размещена сбоку корпуса. Если на неё нажать, то питание на прибор будет подаваться без учёта настроек.

Особенности монтажа

Чтобы пускатель и реле времени смогли надежно работать, их нужно правильно установить. Устройства должны быть жестко закреплены.

Нельзя устанавливать приборы в местах, которые могут подвергаться ударам и вибрациям, например там, где установлены электромагнитные аппараты (больше 150 А), создающие удары и вибрации во время включения.

Если к контактам магнитного пускателя подключается один проводник, нужно загибать его П-образно, чтобы предотвратить перекос пружинной шайбы зажима.

Если подсоединяются два проводника, они должны быть прямыми, и каждый должен располагаться с одной стороны винта зажима. Обязательно нужно проверить надежность закрепления проводников.

Перед подключением к пускателю концы медных проводников нужно залудить, а многожильные скрутить. Однако нельзя смазывать контакты и подвижные детали пускателя.

Управляющие устройства и реле времени

Предлагаемое нами оборудование рассчитано на работу в составе разнообразных систем мониторинга и диспетчеризации. Управляющие устройства от компании «АйСиБиКом» осуществляют процесс работы с m2m-системами: управляют системами микроклимата, реализуют циклическую коммутацию электрических сетей на необслуживаемых объектах.

  • реле задержки времени;
  • устройства сбора данных;
  • контроллеры БРКВ (блока ротации кондиционеров и вентилирования);
  • датчики;
  • и другие вспомогательные элементы.

Кроме обозначенных устройств управления и автоматизации в наличии вспомогательные элементы к ним. Например, кронштейн для передатчика. Все управляющие устройства и реле времени изготовлены из высокопрочных материалов, не подверженных воздействиям огня и коррозийным влияниям.

РВ применяются там, где есть необходимость:

  1. выполнить команды с определённой селективностью, т.е. избирательностью;
  2. выполнить включение и отключение нагрузки в определённое время, т.е. использовать РВ в качестве таймера ;
  3. выполнить ряд последовательных (программных) действий, либо команд, разнесённых во времени;
  4. выполнять команду в течение заданного промежутка времени.

Таким образом функции реле времени чрезвычайно разнообразны, а выдержки времени, которые могут применяться, находятся в диапазоне от десятых долей секунды до десятков часов или суток. Верхний предел выдержки ограничивается только фантазией автора устройства.

Селективность (избирательность) применяется, чаще всего, в устройствах релейной защиты. К примеру, есть линия электропередач, питающаяся от выключателя в голове и секционированная выключателем в середине. Защита смонтирована на головном выключателе. На ней возникает короткое замыкание(КЗ). Как ведёт себя защита линии? Поскольку, защита сама по себе не может определить место КЗ, делают её селективной с помощью реле времени. С первой выдержкой времени, скажем 0.5 секунд, отключают секционный выключатель. Если КЗ не ликвидировано, значит оно ближе к выключателю питания, тогда со второй выдержкой, скажем, 1.0 секунда, отключают головной автомат. КЗ ликвидировано.

Функцию переключателя нагрузки широко используют для управления, скажем, освещением объекта. Включают в определённое время и выключают. Функцию программных действий широко использую в промышленности, когда надо выполнить ряд действий, например:

  • включить вентиляцию топки котла во время Х на Y минут;
  • разрешить подачу топлива к горелкам во время X + Y .

Это уже программная работа РВ и работа в течение заданного промежутка времени.
