Как поменять проводку в квартире панельного дома своими руками

Как поменять проводку

Хорошим способом будет замена проводов в местах прокладки старых. Нужно понять, как идёт проводка внутри панели и попытаться вытянуть старые провода, прикрепив к ним новые. Сложность такой замены заключается в том, что строительные работы не всегда отличаются аккуратностью выполнения. Имеют место как отступления от проекта в виде прокладки коммуникаций вне предназначенных для этого мест, так и неаккуратность строителей. Нередко кабельные каналы забиты мусором, раствором. Вскрывать эти полости опасно, поскольку панели являются несущими элементами здания. Вскрытие кабельного канала ослабит железобетонную конструкцию. Одним из недостатков является то, что при реализации этого способа, расположение розеток и выключателей останется прежним, что не всегда устраивает хозяев квартиры.

Замена проводки в панельном доме без штробления возможна в случае, если делается масштабный ремонт помещений.  Оптимальным решением будет прокладка проводки в стяжке пола, в слое штукатурки стен. В стяжку кабели укладываются в защитной гофрированной трубе. Если стены штукатурятся — хорошо. Если нет, то придётся сделать небольшую штробу, от пола до места установки выключателей, розеток чтобы спрятать провод. В ряде случаев есть вариант проложить провода в швах между стеновыми панелями, а также в зазорах между стеной и плитой перекрытия.

Самый трудоёмкий вариант, когда не делается стяжка и не штукатурятся стены. В этом случае потребуется прорезать или долбить штробы.

Штробы вырезают специальным инструментом — штроборезом или обычной угловой шлифмашинкой с алмазным диском по нанесённой разметке. После прорезания канавок на ширину канала, бетон выдалбливается с помощью зубила или перфоратора.

Глубина штробы должна быть около 10 мм, с таким расчетом, чтобы кабель с креплением спрятались заподлицо со стеной.

Все трассы прокладываются строго вертикально и горизонтально, параллельно потолку, стенам. Выполнение этого правила позволяет иметь четкое представление о местах расположения трасс после того как будет выполнена отделка.

При изменении расположения, или добавлении распределительных коробок, розеток, выключателей, под них нужно будет вырезать углубления, чтобы утопить их на уровне поверхности стены. Глубина отверстия для подрозетников около 45 мм, диаметр 75-80 мм в зависимости от конкретного изделия.

Штробление стен под проводку в панельном доме нужно делать очень внимательно. Панели являются несущими элементами конструкции дома, они армированы стальной арматурой, нарушать которую нельзя, чтобы не допустить ослабления. По тем же причинам не рекомендуется прорезать горизонтальные трассы длиной более 2 метров на одной стеновой плите (панели). Потолочные перекрытия штробить запрещено.

Крепить кабели в каналах можно с помощью дюбель-хомутов, а также алебастром, гипсом, штукатуркой. После укладки и закрепления кабелей, монтажных и распределительных коробок, зазоры между стеной и коробками, штробы заполняются штукатурным раствором.

Материалы и инструменты для замены проводки

Для проведения монтажных работ по замене проводки нужен стандартный набор инструментов электрика:

  • электротехнические отвёртки;
  • плоскогубцы с изолированными ручками;
  • нож для зачистки изоляции, бокорезы;
  • перфоратор с набором свёрл и коронками для сверления отверстий, долбёжными насадками;
  • штроборез;
  • индикатор напряжения;
  • паяльник, паяльные принадлежности;
  • рулетка;
  • ведро, шпатели.

Хорошим помощником может стать индикатор скрытой проводки. Кроме того, перед началом работ нужно заготовить в соответствии с проектом все необходимые расходные материалы.

Вот их примерный перечень:

  • медные кабели (двух- или трёхжильные двух видов — для освещения и для розеток);
  • подрозетники, электромонтажные коробки;
  • распределительные коробки;
  • выключатели и розетки;
  • клеммники, изолирующая лента;
  • гофра или кабель-каналы;
  • алебастр;
  • гипсовая финишная шпаклёвка.

Когда нужно менять алюминиевую проводку — до капитального ремонта или после?

Здравствуйте, уважаемые посетители Elektrika56!

Началась эта история пол-года назад.

Один знакомый знакомого нашего друга купил двухкомнатную квартиру на вторичном рынке. Не новую то есть квартиру.

Естественно начал делать капитальный ремонт.

Когда встал вопрос менять ли электропроводку, знакомый знакомого нашего друга решил посоветоваться  с знающим человеком.

С мастером-отделочником.

А тот ему и говорит: «Смотри какие у тебя хорошие, надежные алюминиевые провода! Они безусловно прослужат тебе еще …дцать лет, а то и больше! Я думаю не стоит их менять.

Тем более, что замена электропроводки — это дорогое удовольствие. А розетки — выключатели я тебе и сам поставлю.»

Знакомый знакомого нашего друга решил, мастер-отделочник человек опытный, плохого не посоветует.

Взял, да и оставил алюминиевую электропроводку. И начал делать ремонт…

Когда кухня уже была готова, а в зале осталось наклеить обои маме жены счастливого владельца двухкомнатной квартиры приснился сон, в котором с электропроводкой случается какая то беда.

Вроде бы как, розетка стиральной машинки кого-то из домочадцев током бьет.

Задумался парень как же быть?

Решил проложить новую линию от щитка до стиральной машинки. Чтобы избежать беды.

Так в этой квартире появились мы.

Походили, посмотрели.

Рассказали хозяину квартиры, что в общем-то неправильно он поступил, когда старую проводку оставил. Объяснили, что изоляция провода со временем теряет свои свойства и рассыхается.

Что раньше, квартирная электропроводка не рассчитывалась на большое количество мощных потребителей.

Но ремонт на кухне уже закончен!

Плитка выложена, обои наклеены, кухонный гарнитур висит на своем месте.

Да и в зале стены прошпаклеваны, конструкции из гипсокартона собраны.

«Оставляяем как есть», решил хозяин квартиры.

«Только для стиралки давайте линию проведем».

«И в комнату, где ремонт еще не начинался, тоже линию заведем».

Настаивать мы не стали.

Выполнили пожелания заказчика уехали.

Прошло пол-года.

На днях звонок.

Давайте ребята сделаем замену электропроводки в дальней комнате. И еще пара вопросов по электрике.

Приехали, посмотрели, немножко расстроились.

Что получил заказчик,  помимо старого провода с рассохшейся изоляцией, когда решил оставить старую электропроводку.

.

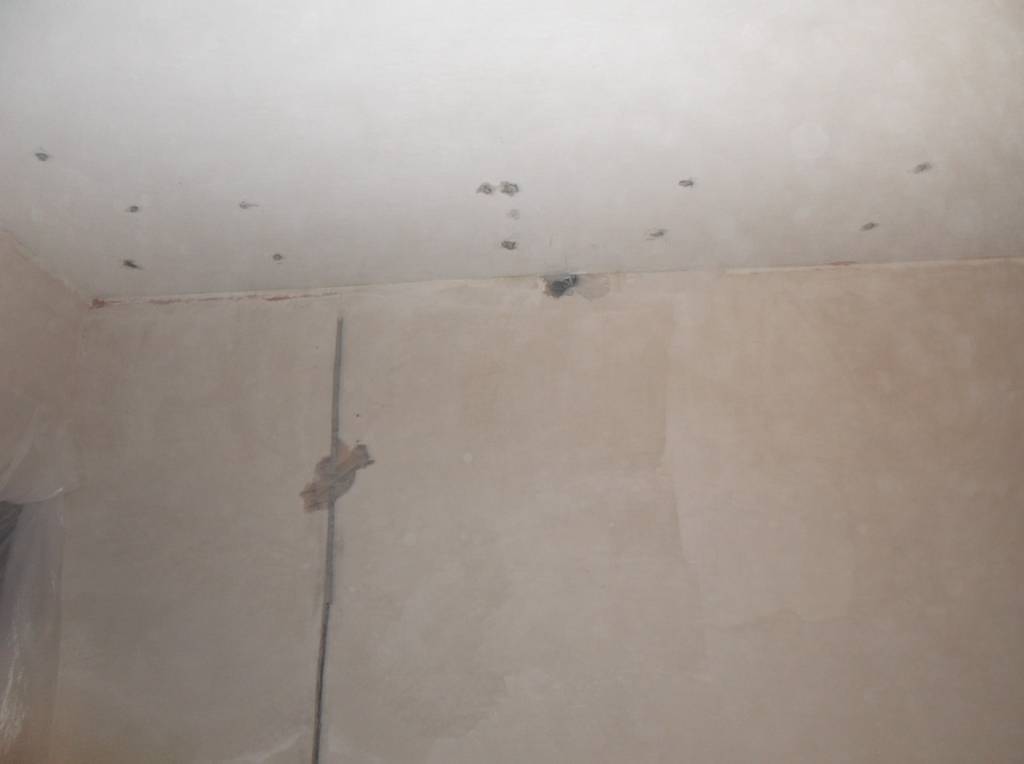

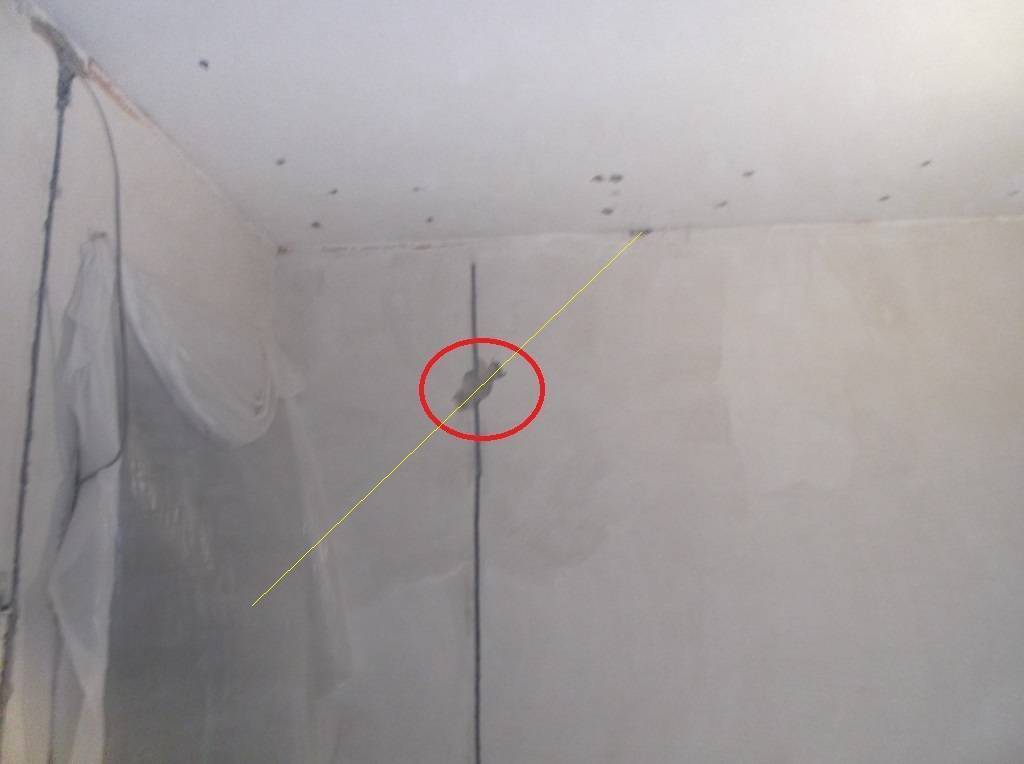

Расположение электропроводки в стенах в произвольном порядке:

Желтая линия — примерное расположение провода в стене.

Естественно, что повреждается такая проводка на раз два. Сложно угадать, где же эти самые провода под слоем штукатурки.

.

Этот провод был поврежден в спальне, во время ремонта, это не так страшно. А повреждение провода в зале или на кухне выльется в небольшой повторный капитальный ремонт участка стены.

#При монтаже новой электропроводки провод от розетки или выключателя поднимается строго вверх. Шансы повредить провод при общестроительных работах или навеске полочек минимальны#

.

Расположение распределительных коробок в не совсем обычных местах.

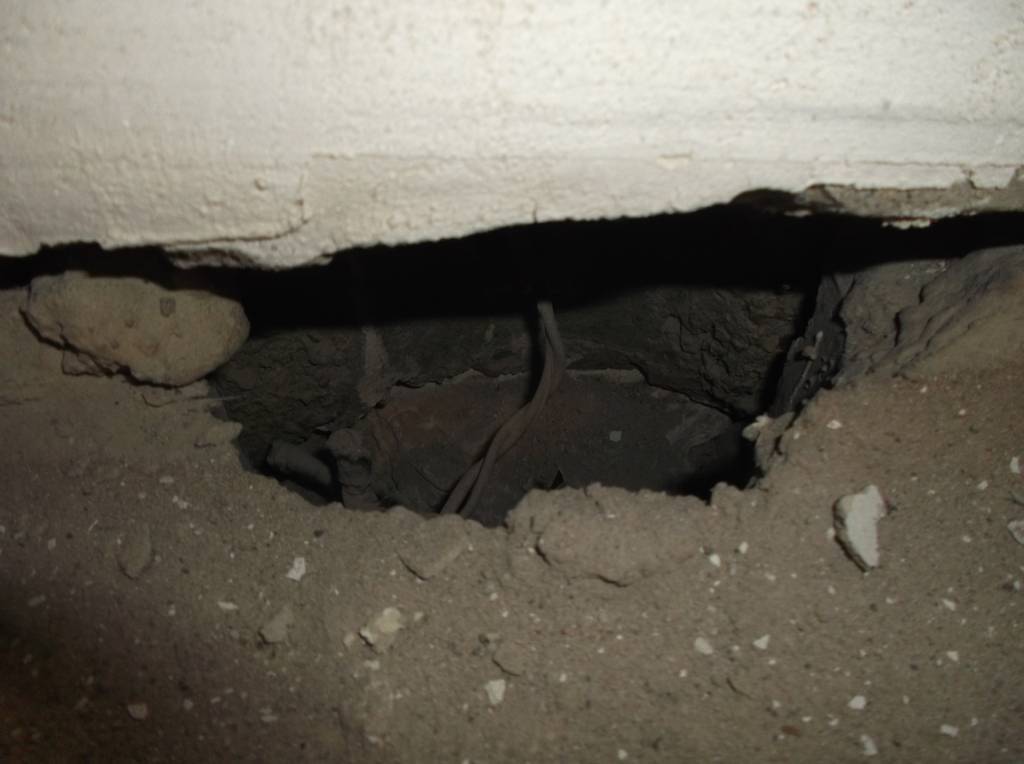

Например в полу:

.

.

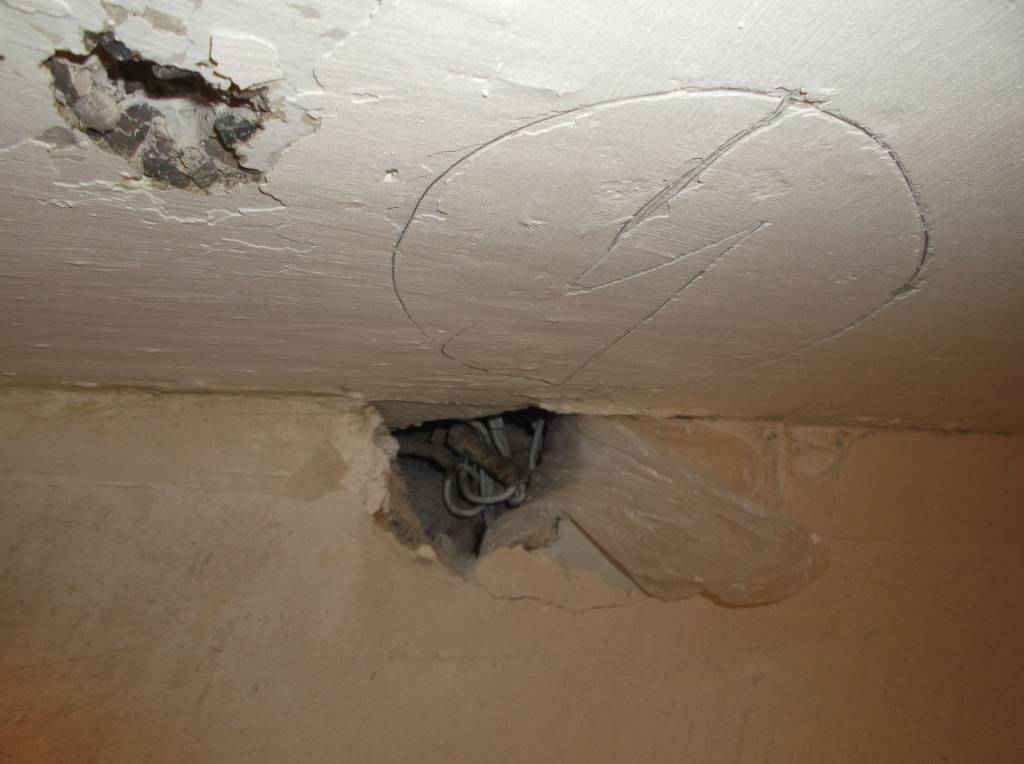

Или в потолке.

.

.

Или вместо выключателя.

#При монтаже новой электропроводки распредкоробки располагаются над розеткой или выключетелем, найти их при необходимости — несложно#

Плюс провода без цветной маркировки фаза-ноль-земля.

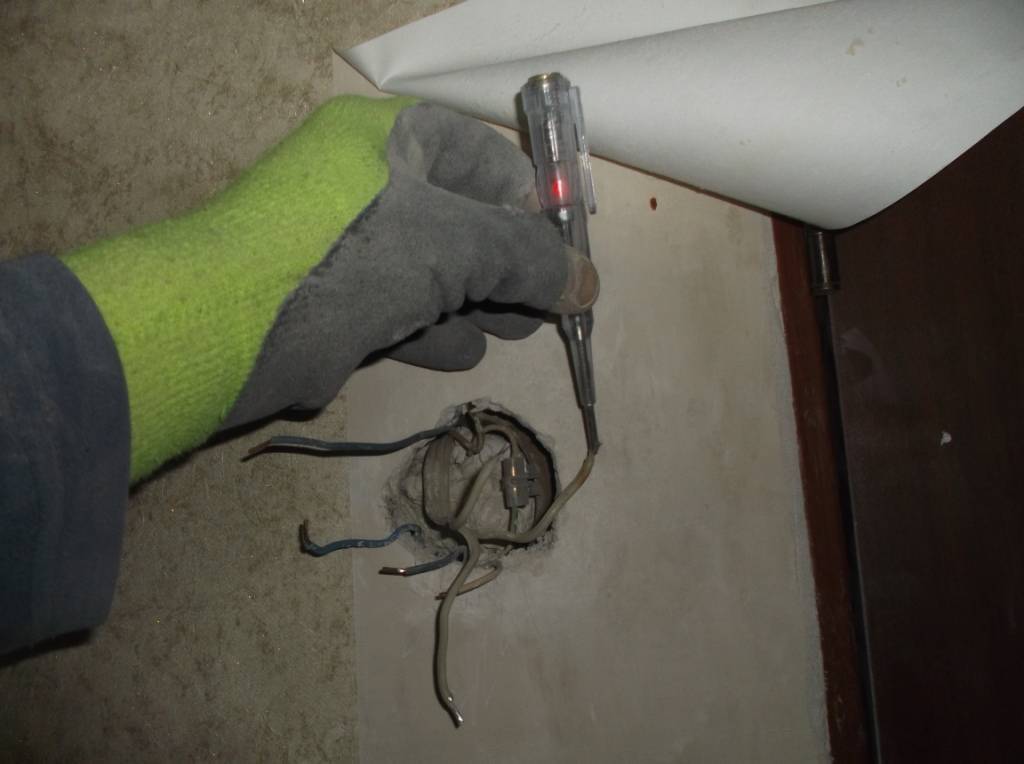

Плюс напряжение на каждом из трех приходящих проводов.

.

.

.

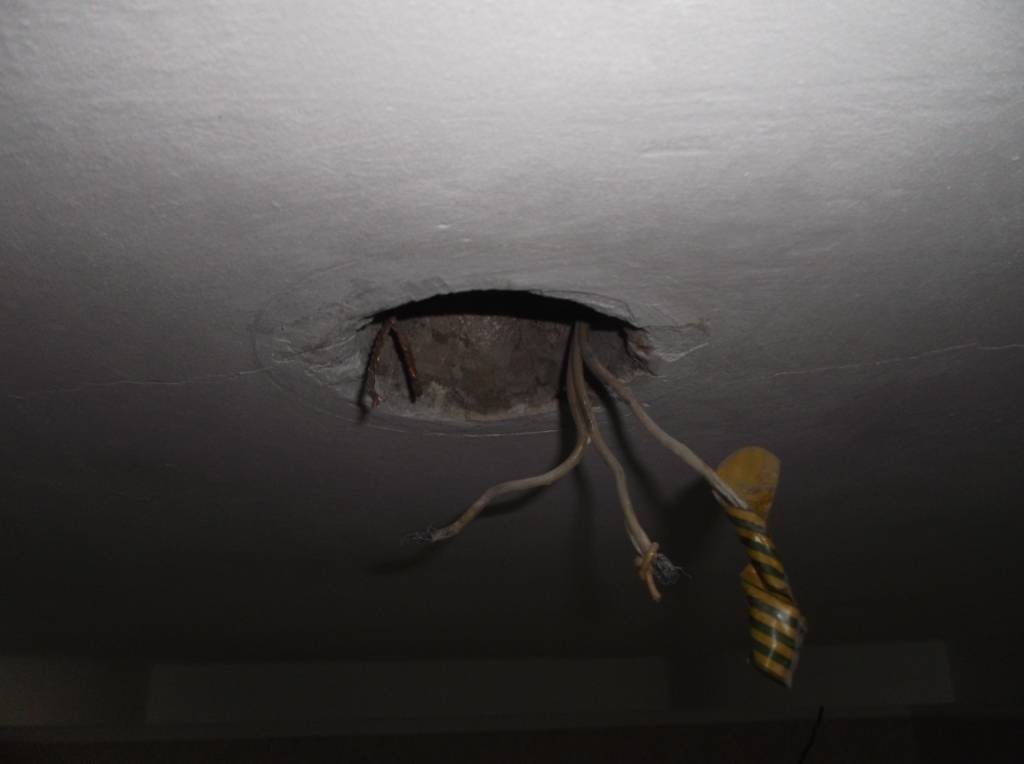

Старая электропроводка в потолке — на люстры.

.

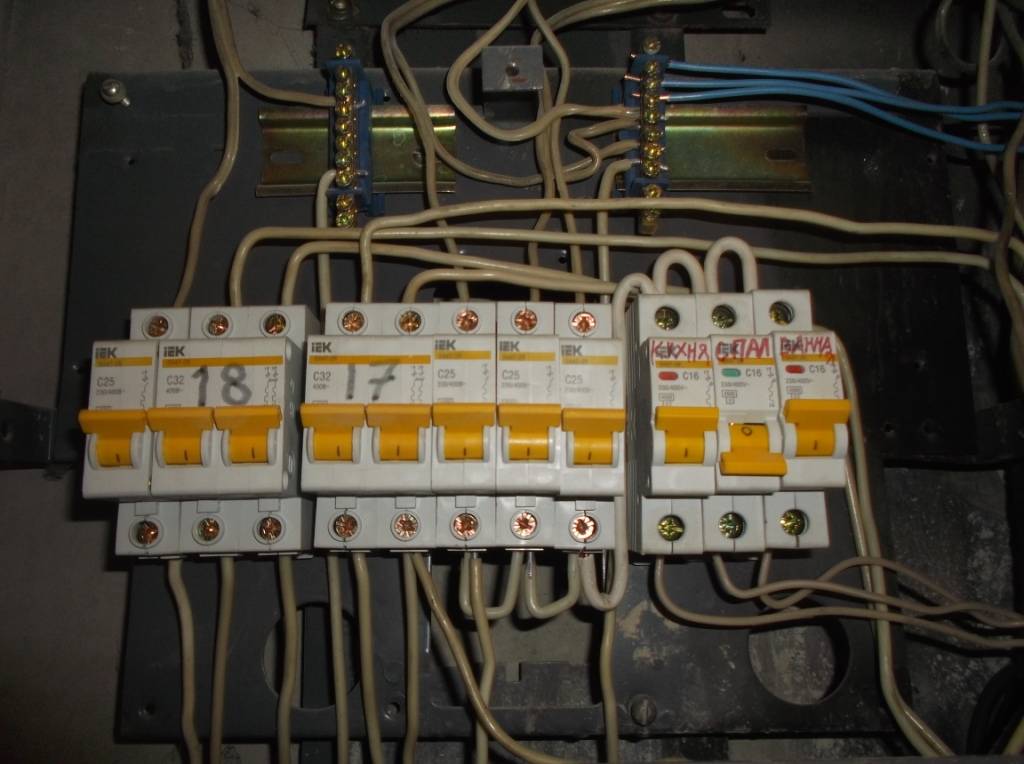

В распределительном  щитке часть электропроводки алюминиевая, часть медная, с новыми автоматами.

Что случиться раньше: начнет греться провод или отключиться защитный автомат завышенного номинала — непонятно.

.

#При монтаже новой электропроводки номинал защитного автомата подбирается под сечение провода. Автомат должен отключиться до того,как провод начнет нагреваться#

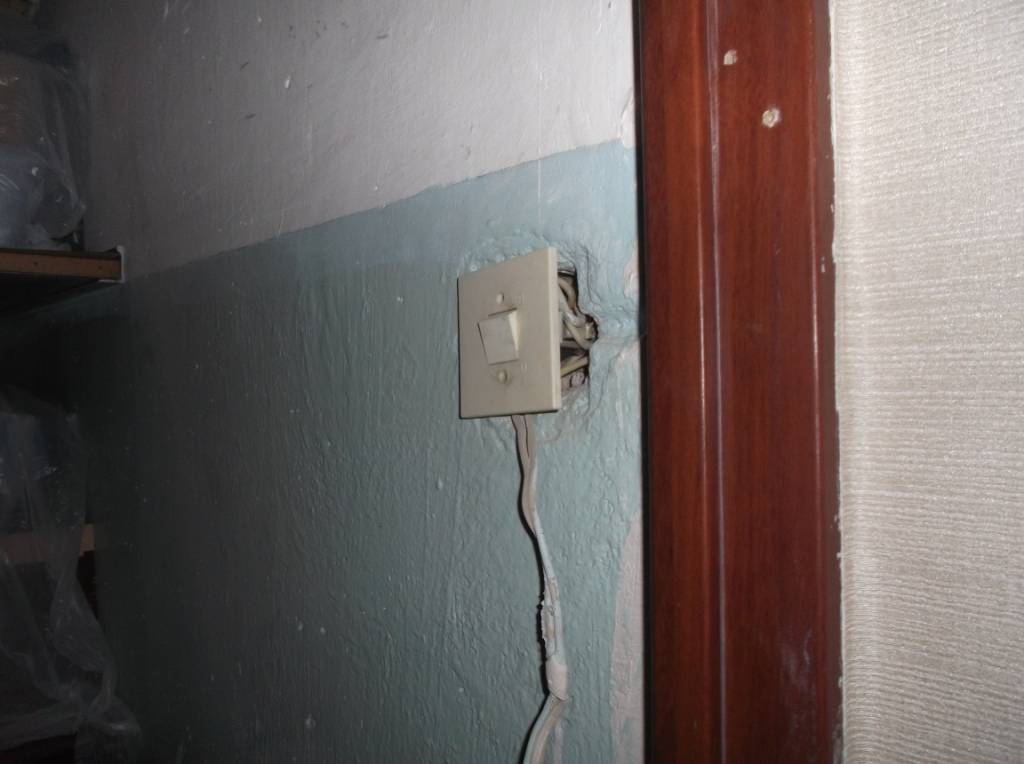

Освещение в кладовке — выключатель держится на честном слове.

.

Вот такая вот грустная история.

На этом и закончим, потому-что нет слов.

Как установить розетку самостоятельно?

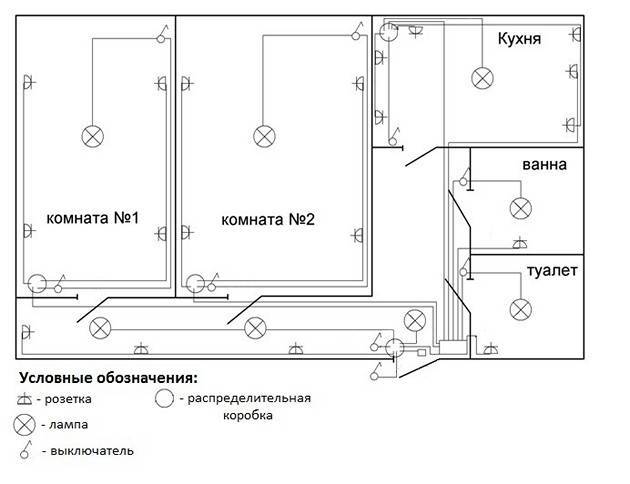

Типовая схема разводки

Типовая схема электропроводки квартиры непосредственно зависела от характеристик постройки и ее конструктивных особенностей. Ниже, к примеру, электропроводка в панельном доме для 21-й серии панельных домов — первого поколения панельных домов без каркаса.

Сразу стоит обратить внимание на несколько деталей:

  1. В каждую комнату заводилась отдельная группа проводов, что позволяло не отключать от питания все помещения при ремонте (например, если производится замена проводки в квартире).
  2. Для коридорных розеток, звонка и освещения перед квартирой использовалась отдельная распределительная коробка.
  3. Отдельная ветка сети — кухня и светильники. Они имели увеличенное сечение кабеля, так как во многих домах 21-й серии не предусматривалась установка газовых плит и делался изначальный задел под использование электрических.
  4. Для ванной и туалета отводилась отдельная линия. Распределительная коробка отсутствовала.

Если говорить в целом, то схема весьма простая и понятная — разобраться в ней сможет даже любитель. Но другой вопрос заключается в том, насколько следовали этим рекомендациям сами строители и электрики. На то было несколько причин:

  1. Брак плит. Часто штробы, предусмотренные под прокладку проводки в многоквартирном панельном доме не имели должных габаритов — были забиты щебнем или бетоном. Поэтому часто разводка производилась под полом или в неподходящих для этого местах.
  2. Простои в строительстве. Дома, постойка которых консервировалась на срок от двух лет и больше, давали очень сильную усадку — сказывались относительно большая высота и отсутствие каркаса. Поэтому стыки между плитами зачастую были неровными. Иногда именно эти промежутки электрики и использовали для закладки проводов и перед тем, как заменить проводку, их стоит проверить в первую очередь.
  3. Желание сэкономить время. Также довольно прозаичная и весомая причина, которая стала причиной хаотичного расположения проводки в многоквартирном панельном доме.

Что в итоге? Выше вам была приведена схема типовой  разводки кабелей, которая должна была бы быть в данной квартире. Ниже же — реальная схема, которая была создана одним из собственников в квартире панельного дома в процессе ремонта:

Отличия видны невоооруженным глазом:

  • распределительные коробки находятся не в тех местах;
  • проводники практически нигде не расположены паралельно полу и потолку;
  • вместо четырех линий сделано лишь две;
  • схема питания напрочь изменена.

Следовательно, напрашивается лишь один вывод: перед тем, как поменять проводку, можно узнать в паспорте дома его год заложения и серию, найдя затем в интернете типовую схему с учетом СНиП и ГОСТ. Но она практически во всех случаях будет сильно отличаться от оригинала по указанным выше причинам. Следовательно, обнаружение проводников в панельном доме лучше производить самостоятельно

Также важно заменить проводку в панельном доме в соответствии со всеми стандартами, чтобы ее работа, обслуживание и ремонт вызывали минимум хлопот (как на рисунке ниже). Стоит помнить: во многих сериях  штробление стен под проводку запрещено — в ряде «панелек» все стены одновренно являются несущими и это может привести к очень плачевным последствиям

1 Проводка в панельном доме – особенности и сложности при замене

Для начала стоит отметить, что существует несколько конфигураций панельных домов. Отличительная особенность проводки в таких жилищах заключается в том, что она проложена в специальных штробах, которые формируются на заводах в момент производства плиты. Кроме этого, все стены в таких домах являются несущими (за исключением перегородки санузла), поэтому в панелях запрещено создавать штробы, поскольку таким образом нарушается несущая способность перегородок. В более старых вариантах панельных домов можно обнаружить, что проводка проложена в местах стыка стен с потолком или же между собой.

В панелях создавать штробы нельзя

Расположение точек в панельках также имеет свои особенности. Розетки размещаются на высоте порядка 90 см, а выключатели – 150–180 см. Делалось это для того, чтобы расстановка мебели в квартирах небольшой площади не мешала пользоваться источниками электроэнергии. Нередко можно обнаружить, что рубильники (автоматы), расположенные в распредщитке, включали одновременно и освещение, и розетки, причем для них прокладывался провод одинакового сечения. Современные правила обязывают разделять освещение и розеточные группы, используя провод сечение 1,5 мм2 и 2,5 мм2 соответственно.

Существует несколько причин, по которым рекомендуется произвести замену проводов в объектах панельного домостроения. Первая из них – это износ алюминиевой проводки. Постоянный перегрев алюминия, а в настоящее время в наших квартирах большое число мощных приборов, приводит к его осыпанию. В связи с этим толщина жилы кабеля уменьшается, что может вызвать перегрев проводов, короткое замыкание или вовсе воспламенение. Если в проводке отсутствует провод заземления, ее также рекомендуется заменить.

В панельных домах проводка расположена в специальных каналах, которые формируются во время производства плиты

Замена электропроводки в панельном доме может быть осуществлена по существующим каналам, расположенным в стенах. Как правило, они представляют собой пластмассовые трубы, которые замоноличены в стене. Этот способ актуален, если существующее расположение розеток и выключателей полностью устраивает хозяев, а добавлять новые в планы не входит. При необходимости монтажа дополнительных точек без штробления, увы, не обойтись. В таком случае стоит выбрать открытый тип прокладки, о котором будет рассказано ниже.

На первоначальном этапе необходимо обесточить квартиру. После этого снимают все выключатели и розетки и проводят визуальную оценку состояния подрозетников. Если их состояние удовлетворительное, то элементы можно оставить, в противном случае рекомендуется сменить изделия на новые

Кроме подрозетников следует уделить внимание и распаячным (распределительным) коробкам. При необходимости их также рекомендуется заменить. Следующий этап заключается в непосредственной замене проводов

Для этого к концам старого провода прикручивают новый (сделать это можно, например, изолентой) и через распредкоробку начинают вытягивать кабель. Таким образом место старого провода займет новый. Часто концы старого проводов могут быть замазаны бетонным раствором. Делалось это в целях исключения движения проводов по каналам во время монтирования розеток и выключателей, хоть делать это категорически запрещено. В таком случае придется удалить старый раствор перфоратором или другими подручными средствами

Следующий этап заключается в непосредственной замене проводов. Для этого к концам старого провода прикручивают новый (сделать это можно, например, изолентой) и через распредкоробку начинают вытягивать кабель. Таким образом место старого провода займет новый. Часто концы старого проводов могут быть замазаны бетонным раствором. Делалось это в целях исключения движения проводов по каналам во время монтирования розеток и выключателей, хоть делать это категорически запрещено. В таком случае придется удалить старый раствор перфоратором или другими подручными средствами.

Аналогичным способом поступают и с проводами, идущими к источникам освещения. После того, как в распределительной коробке окажутся концы медной проводки, их следует соединить между собой при помощи одного из следующих способов:

  • болтовые соединения.
  • клеммные колодки;
  • опрессовка гильзами;
  • пайка;
  • пружинные зажимы;
  • сварка;

Мы не будем говорить о том, какой из этих способов более надежный или предпочтительный, поскольку у каждого из них есть как свои сторонники, так и ярые противники. Вы можете выбирать наиболее предпочтительный для вас и производить соединение проводов так, как вам удобно.

Замена проводки

Пример проекта электроснабжения квартиры

Электропроводка в квартире панельных домов советской постройки представляет собой алюминиевый кабель сечением 2,5 мм². Располагается она внутри полых железобетонных перекрытий и плит. Такой провод совершенно не годится в условиях современной эксплуатации электрической сети. Его изоляция давно обветшала, сам алюминий является очень ломким металлом, поэтому дальнейшая его эксплуатация может быть небезопасной.

Лучше всего выполнять замену проводки в дневное время суток, так как вам придётся отключить питание квартиры. Если работы проводятся в темное время суток, можно подключить временный провод с розеткой к щитовой.

Для большей надежности будущей проводки желательно купить кабеля ВВП-1х2 и ВВП-1х3. Для подключения освещения подойдет провод сечением 1,5 мм², для розеток 2,5 мм². Для прокладки кабеля в канале перекрытия нужно оголить на 5 мм жилы нового и старого проводов и скрутить их между собой. Получившийся узел не должен содержать торчащих концов, форма должна получится продолговатой. Новый провод нужно выровнять, в противном случае при протяжке в канале он может запутаться. Операцию по прокладке лучше выполнять вдвоем: один тянет за старый провод, протягивай новый, другой ровняет перед заходом в канал новый кабель. Бывают случаи обрыва провода. На такой случай вам необходимо иметь жесткий провод сечением не меньше 3 мм². С его помощью мы сможем затянуть новый кабель.

Простота данного способа замены проводки очень выгодна прежде всего финансово. Однако, стоит понимать, что она не всегда возможна, к тому же при подключении электричества изменить месторасположение выключателей  и розеток не получится, тут без штробления, к сожалению, не обойтись.

Прокладка провода в штробах

Облегчить задачу проделывания каналов поможет специальный инструмент – штроборез. Приобретать его совсем необязательно, воспользуйтесь услугой «инструмент напрокат».

Однако, возможность взять напрокат инструмент не всегда присутствует. В таком случае можно воспользоваться болгаркой с кругом для резки бетона. Если в один канал не предполагается укладывать более одного провода штроборез вам, в принципе, и не понадобится. В пропил от болгарки легко помещается плоский кабель ВВП-1. Но для расширения канала придётся потрудиться. Прорез делается не ровный, а волнообразный. Затем углы равняются до нужной ширины при помощи молотка и зубила.

Плюсом подобного штробления является отсутствие необходимости дополнительной фиксации кабеля в канале при помощи шпаклевки. Ширина штробы не позволит проводу «гулять», он будет надежно зажат.

Для того чтобы сделать отверстие для выключателей и розеток используйте перфоратор с коронарной насадкой. Чтобы продлить жизнь дорогостоящей коронке, для начала, ей же наметьте место сверления. Потом по окружности надпила проделайте отверстия на нужную глубину обычным сверлом (максимально близко друг к другу) и сделайте отверстие посредине круга, затем выполните сверлильную операцию непосредственно коронкой. Когда работа закончена, удалите бетон внутри отверстия при помощи зубила и молотка. Если у вас есть соответствующая насадка на перфоратор – работа выполнится в разы быстрее. Готовое отверстие еще нужно доработать все той же коронкой – убрать все неровности, сделать окружность гладкой. После чего отверстие для монтажа розетки или выключателя готово к эксплуатации.

Ниже вы можете воспользоваться онлайн-калькулятором для расчёта стоимости выполнения электромонтажных работ.

Возможные способы прокладки провода

Замена старой проводки в панельном доме начинается с составления новой схемы. Также замена электропроводки делится на два варианта: частичная или полная.

Если необходимо в панельном доме заменять полностью все кабели, то следует сделать новую схему. Чтобы сделать все правильно, специалисту понадобится старая схема. Новая схема будет служить пошаговой инструкцией в выполнении электромонтажных работ.

Сперва следует определить, где какая будет нагрузка. Например, кухня обычно потребляет наибольшее количество электроэнергии. Если говорить об обычной комнате, то достаточно одной-двух розеток на 5 квадратных метров. Учитывая потребности кухни, на такое же помещение понадобятся четыре розетки. Также не следует забывать, что для приборов с большим потреблением электроэнергии необходимо тянуть отдельные линии от щита. К некоторым бытовым приборам нужно прокладывать медный кабель сечением до 4-6 квадратов.

Еще одно помещение, которое требует особого внимание – это ванная комната, ведь она отличается повышенной влажностью. Поэтому розетки в ванной комнате следует подключать через дифференциальный автомат или же УЗО

Согласно ПУЭ главе 7.1. п. 7.1.48 ток его срабатывания не должен быть больше 30 мА. Также УЗО необходимо поставить для защиты отдельных электроприборов, наиболее опасных с точки зрения поражения электрическим током – стиральная машина, водонагреватель, гидромассажный бокс, ванна с гидромассажем. На кухне это посудомоечная машина и электропечь.

Осуществляя замену электропроводки в панельном доме используют несколько способов прокладки нового кабеля:

  • в плитах потолочного перекрытия;
  • под потолочным покрытием;
  • на стенах – под штукатуркой, под гипсокартоном;
  • на полу в стяжке.

Самым распространенным способом прокладки кабеля является прокладка кабеля под штукатуркой. Для того, чтобы осуществить монтаж следует сделать отверстия, в которые будет положен и закреплен кабель. После прокладки поверх кабелей наносится слой штукатурки. Используя этот способ можно протягивать несколько линий в одной штробе. Также можно отдельно прокладывать кабели для освещения, разных приборов, кондиционеров, и других отопительных устройств.

Идеально прокладывать кабели по старым каналам, ведь тогда можно без штробления уложить провода, и сэкономить время. Поэтому желательно использовать пути, по которым были проложены старые кабели. В основном можно использовать места, где алюминиевые кабели были просто заштукатурены, например, во швах между стеной и потолком. Швы являются местами, в которых легко проложить новую проводку.

Заменяя старые кабели, следует помнить, что каналы, в которых они располагались, можно применять для того, чтобы подвести новый медный кабель к розетке либо выключателю. Однако каналом можно воспользоваться только в том случае, если фурнитура будет стоять на прежних местах и, если при демонтаже удастся вытащить старый кабель.

В большинстве случаев очень тяжело найти и использовать каналы, поэтому некоторые специалисты рекомендуют не тратить время на долгие поиски и очистку каналов. Поэтому для горизонтальной прокладки в панельном доме целесообразней будет протянуть кабель по верхнему стыку между стеной и потолком. В этом месте обычно есть щель, которая или заштукатурена, или забита ватой.

Альтернативный вариант — провести электропроводку по потолку и сделать штробы только в местах спуска к розеткам и выключателям. Спрятать прикрепленный сверху кабель можно, сделав натяжной или подвесной потолок.

При замене электропроводки в панельном доме вначале необходимо определить, какой будет замена: частичной или полной. Также обязательно нужно использовать старые каналы. Для того, чтобы осуществить данную работу необходимо иметь хороший инструмент. Однако предпочтительно, чтобы замену электрики в панельном доме осуществлял специалист.

Важно! Помните о том, что делать горизонтальные штробы в несущих стенах панельных домов нельзя. Это может привести к обрушению стены

Это же запрещают различные нормативные документы, например, Постановление Правительства Москвы от 8 февраля 2005 г. N 73-ПП «О порядке переустройства помещений в жилых домах на территории города Москвы».» и Постановление правительства № 508 (Пункты 11.3 и 11.11 Приложение №1).

Возможно ли штробление стен в панельном доме

Если проштробленный канал не оголил арматуру железобетонной плиты, то беспокоиться не стоит. Чтобы интерьер помещения не уродовали настенные коммуникации, их делают скрытыми. Для этого в ограждающих конструкциях делают штробление стен под проводку и трубы. Можно ли штробить стену в панельном доме под проводку? Конечно, это возможно, но при выполнении ряда условий.

Устройство каналов в теле перегородок в монолитном доме не вызывает проблем. Это касается и панельных домов. Перегородка – это конструкция, которая несёт нагрузку только от собственного веса и на несущую способность всего сооружения не влияет.

Другое дело – штробление несущих стен. Существенное нарушение целостности бетонных стен приведёт к потере их несущей способности, а это, в свою очередь, может вызвать непоправимые последствия.

В интернете на эту тему можно встретить множество статей, утверждающих в категорическом тоне о невозможности штробления стен в панельном доме. Следует попробовать опровергнуть подобные высказывания.

Чтобы понять суть проблемы, надо знать конструктивные особенности железобетонных стен. Основную несущую нагрузку воспринимает металлический арматурный каркас, «пронизанный» массой бетона. Верхний поверхностный слой бетона играет защитную роль. Поэтому, если штробление стен под проводку не оголяет арматуру, то от этого никак не пострадают монолитные ограждения.

Защитный слой бетона, как правило, составляет от 30 до 50 мм. Для двухжильного провода глубины канала 10 – 15 мм вполне будет достаточно. Для укладки несколько жил следует пробить штробу в несущей стене глубиной 20 – 25 мм. Чем шире канал, тем больше можно проложить проводов.

Возможно ли поменять проводку в квартире без штробления

Все зависит от года постройки дома и проектной организации делающей проект. В домах советской постройки поменять электропроводку без штробления можно примерно в половине случаев. Тут действительно необходимо иметь знания и богатый опыт, чтоб найти в старом доме скрытые распределительные коробки и протяжные каналы. В некоторых случаях быстрее нарезать новые штробы в стенах, чем искать замурованные коробки. Часто к нам обращаются с вопросом. Возможно ли заменить электропроводку не штробя стены после чистовой отделки и по поклеенным обоям. К сожалению, не порадую наших потенциальных заказчиков, это практически невозможно. Можно найти коробки, вскрыть каналы, но выполнить такую работу не повредив обои на стенах и покрашенные потолки практически невозможно.

Электропроводка без штробления

Когда нет чистовой отделки замена проводки без штробления или со штроблением не настолько принципиально, в дальнейшем все закроется шпаклевкой, краской и обоями.

Сторона закона

С точки зрения законодательных актов, если хозяин квартиры самостоятельно проштробил стену и это вызвало возникновение трещин, деформаций и других повреждений несущих конструкций, на него возлагается ответственность за данные повреждения. Все ремонтные работы, производимые управляющей или обслуживающей дом организацией, будут выполнены за счет виновника.

При нарезке штроб в перегородках нанятыми владельцем сторонними специалистами повреждение конструкций будет возмещено за счет исполнителей или организации-работодателя

Нормы штробления стен

Основным нормативным документом, регламентирующим процесс штробления, является СНиП 3.05.06-85. Согласно ему вырезаемые в стене каналы должны соответствовать следующим требованиям:

  • Горизонтальные штробы должны иметь глубину не более 25 мм, ширину не более 20 мм, длину – не более 300 мм. При этом расстояние от проделанного в бетоне канала до плиты перекрытия не должно быть меньше 150 мм.
  • Вертикальные штробы в отличие от горизонтальных могут быть любых размеров. Немногочисленными ограничениями для них является соблюдение следующих расстояний: в 100 мм – до оконных проемов и углов, не менее 400 мм до газопроводных коммуникаций.

Также не допускается прокладка данных каналов в бетонных конструкциях с повреждением арматурного каркаса, закладных.

Распределительный щиток

Как правило, раньше в панельных домах счётчик электрической энергии и вводной автомат на квартиру устанавливались на лестничных клетках. Сейчас уже одного автомата недостаточно, щиток собирается из устройств защитного отключения (УЗО) и индивидуальных автоматических выключателей на каждую группу потребителей.

В принципе счётчик и вводной автомат у вас так и могут оставаться на площадке. Тем более что этого требует энергоснабжающая организация для беспрепятственного снятия показаний с прибора учёта.

Всю остальную компоновку распределительного щитка вы можете собрать сами и установить его на входе в квартиру. В данном случае лучше всего использовать металлический или пластиковый специальный короб, то есть распредщиток у вас будет навесного исполнения. В панельном доме сделать его скрытым весьма проблематично, только представьте, каких размеров нишу нужно будет продолбить в железобетонной плите. Среди материала выбирайте на своё усмотрение. Пластиковый короб будет практичнее, он меньше весит и имеет более привлекательный внешний вид в плане эстетики. Металлический короб характеризуется долговечностью и надёжностью.

Схему разветвления кабелей от вводного щитка продумайте заранее.

Такая схема удобна ещё и тем, что если появится необходимость ремонтных работ на какой-то из ветвей электросети, достаточно будет отключить нужный автомат, и не оставлять при этом без напряжения всю квартиру.

Как прокладывать проводку в штробе

Мне известны два приемлемых способа крепления кабелей в штробе — алебастром (гипсом или штукатуркой) или дюбель-хомутом. Использую сам дюбель-хомуты, это не так грязно, как возиться со шрукатуркой. Хотя, придётся ещё немного использовать перфоратор — проделать отверстия в стене диаметром 6 мм, куда вставлять дюбель-хомуты:

Укладка проводов в штробе с помощью дюбель-хомутовПрокладка проводки после штробления. Крепление дюбель-хомутами

В итоге получаем после установки коробок:

Всё установлено. На фото по центру — выключатель, ниже — розетка

А вот куда уходят в данном случае эти кабели:

Прокладка проводки после штробления, посредине будет распределительная коробка

Слева на фото кабель уходит в туалет, справа — свет в ванную.

Ещё парочка примеров. Три точки, одна из которых — для розетки под антенну.

Установленные коробки в железобетонной панели

Розетка под сплит:

Проводка в потолке и в штробе

Кабель ВВГ2×1,5 идёт к выключателю в коридоре:

Штроба вниз к выключателюШтроба к розетке. Сначала — в шве между панелями потолка и стены, потом вниз штроба. Стена несущая, поэтому штробить надо на минимальную глубину

С этим читают

Особенности электропроводки в разных помещениях

Комнаты отличаются условиями, количеством приборов и способом их расстановки. Это необходимо учитывать при монтаже электросети.

Оборудование санузла

В условиях высокой влажности возрастает риск электротравмы.

Это компенсируют следующими мерами:

  1. Силовую часть подключают через УЗО чувствительностью в 10 мА (уставка тока утечки).
  2. Применяют низковольтную систему освещения, питаемую напряжением 12 или 24 В. Подключение к сети осуществляют через понижающий трансформатор. Используют светодиодные (LED) или галогенные лампы.
  3. Выключатель устанавливают снаружи.
  4. Силовую часть подключают к сети через разделительный трансформатор (гальваническая развязка). Обе его катушки имеют одинаковое количество витков. Соответственно, коэффициент трансформации равен 1.
  5. В санузле устанавливают розетки с классом пыле- и влагозащиты не ниже IP44.

Кухонное помещение

В этой части квартиры используют больше всего электроприборов. Поэтому необходимое число розеток в 3 раза превышает показатель для жилых комнат.

Их устанавливают на расстоянии от пола:

  • 20-30 см — для подключения стационарной техники: холодильника, посудомоечной машины, электроплиты, микроволновки;
  • 120 см — для подключения переносных приборов: блендера, миксера, кофеварки, электромясорубки и т.д.;
  • 2 м — для кондиционера, вытяжки, подсветки над разделочным столом (крепят под навесными шкафчиками).

Чтобы не портить дизайн, рекомендуется заменить электроточки среднего яруса на встраиваемые розеточные блоки. Их врезают в столешницу или стенку шкафа. При необходимости включить прибор устройство выдвигают, в остальное время оно спрятано в мебели.

В розеточном блоке имеются клеммы для подключения кабеля. Его сечение подбирают в расчете на электроснабжение нескольких приборов одновременно (4-6 кв. мм в зависимости от числа гнезд).

Коридор и прихожая

Розетку в этой части помещения используют редко, поэтому целесообразно запитать ее шлейфовым (последовательным) способом от ближайшей.

В обоих концах длинного коридора устанавливают проходные выключатели. К одному подсоединяют фазу, к другому — потолочный светильник. Устройства соединены между собой парными контактами. Войдя в коридор, пользователь зажигает свет ближайшим выключателем, а дойдя до второго — гасит.

Она потребляет мало электричества и потому может работать постоянно, выполняя функцию дежурного освещения.

Детская комната

Здесь требуются хорошая освещенность и безопасность. Предписание ПУЭ размещать розетки на высоте 1,8 м, действующее в отношении детских учреждений, в данном случае не подходит. Повзрослевшему молодому человеку будет неудобно ими пользоваться. Правильно применить устройства с крышкой или шторками.

Остальные жилые помещения квартиры

В прочих комнатах специальных требований к расположению электроточек нет. Розетки устанавливают в соответствии с планом размещения приборов: компьютера, телевизора, настольной лампы и т.д. Общее освещение комбинируют с локальным: бра, LED-лентами и др.

В спальне устанавливают лампы у изголовья кровати.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
