Почему срабатывает УЗО в водонагревателях

Схемы подключения к электробойлерам

Для водонагревателя устройство защиты от утечки тока можно установить непосредственно в квартирном (коттеджном) электрощите либо прямо на стене у нагревательного прибора.

Принцип последовательности подключения в обоих случаях одинаков – бойлер, УЗО, автомат линии, счетчик и общий автоматический выключатель. При этом УЗО и автомат конкретной линии с розеткой для нагревателя воды можно поменять местами, обе схемы верны.


Классический вариант подключения УЗО для бойлера – это установка его на выделенной специально для нагревательного котла линии после автомата (+)

Бытовой водонагреватель следует подключать на отдельную ветку от электрического щитка. Причем в идеале на ней не должно быть розеток и иных электроприборов.

Бойлер является достаточно опасным аппаратом. Лучше всего, если защитное устройство работать будет только на него. Это и повысит безопасность эксплуатации нагревателя, и упростит выявление проблемных участков во всей проводке по дому.

Если УЗО установить рядом с водонагревателем, то провод от защитного прибора до автомата в щитке окажется без «присмотра». При повреждении на нем изоляции бойлерное устройство защиты просто не сработает. Оно даже не заметит утекающий электрический ток.

Однако бойлеры часто монтируют в ванных комнатах, где высокая влажность. Хорошо еще, если в электрощите стоит дополнительное общее УЗО на весь дом, хоть оно выключит сеть. Иначе подобный пробой неизбежно приведет к поражению током человека, решившего принять душ.

Причины поломки в стиральной машинке

Теперь рассмотрим причины, когда неисправность связана с самой стиралкой.

Здесь вариантов повреждения гораздо больше:

замыкание или пробой ТЭНа

дефект вилки или кабеля в самой машинке

Такое чаще всего видно даже визуально. Достаточно внимательно осмотреть все контакты с обоих сторон.

Вилку разобрать вы не сможете, она идет литой. Но целостность изоляции проследить возможно.

повреждение двигателя (попала вода из-за прохудившихся уплотнительных прокладок)

неисправность сетевого фильтра или платы управления

Начинать поиск всегда нужно с самой частой поломки – неисправности тэна. В 2/3 случаев, именно из-за него отключается автомат и УЗО.

Опять же все можно выявить без приборов. Как это сделать?

Практические советы по установке дифавтоматов

Новые дома оборудованы розетками с заземлением и щитком с защитными устройствами. Остается выбрать розетку и выяснить, к какому именно автомату она подсоединена. Если там стоит УЗО, его нужно демонтировать и поставить дифавтомат.

В старых домах всё гораздо сложнее. Заземления нет, автоматической защиты тоже нет. Начинают с монтажа контура заземления. Возле дома или в подвале устанавливают  три оцинкованные трубы. Их длина — от 50 см. Располагают трубы так, чтобы они были вершинами треугольника. Если не выходит, можно и на одной прямой. К одной трубе прикручивают с помощью болта провод — его тянут в квартиру, к щитку.

Евророзетку для стиралки подключают к дифавтомату, установленному в щитке специально для этой цели. Прибор подбирается с учетом тока, потребляемого техникой. Его определяют, исходя из номинальной мощности. Мощность, кВт, делят на напряжение, В. Потом добавляют 20 % — это будет средний ток. Берут вариант с током, равным расчетному значению или немного большим.

Как найти проблемный участок?

Чтобы найти причину, по которой срабатывает УЗО, необходимо выполнить следующий комплекс мероприятий:

  1. Проверьте схему подключения, а также правильность ввода/вывода жил, т.к. главной причиной поломки является именно неправильный электромонтаж.
  2. Отключаете автоматические выключатели и дифференциальную токовую защиту на каждой группе проводов: освещение, розетки, мощная бытовая техника и, к примеру, ванная комната.
  3. При выключенных АВ попробуйте включить защиту от утечек, если рычаг выбивает, значит, проблема в самом изделии – нарушен спусковой механизм, т.к. при выключенной электроэнергии токи утечки отсутствуют. Если рычаг не сработал, идем дальше.
  4. Отключите от розеток все электроприборы и снова включите питание на щите. Рычаг не откинулся – проблема в электрооборудовании, т.к. без нагрузки все работает, УЗО срабатывает – виновата электропроводка.

На этом пункте, как на завершающем, нужно остановиться подробнее и рассмотреть особенности самостоятельного ремонта.

19 Replies to “ Поломки УЗО водонагревателя и способы их устранения ”

Добрый день.У меня водонагреватель «аристон» обьемом 100л.Эксплуатируется уже 3 года.При включении в сеть срабатывает узо на сетевом кабеле.Подскажите пожалуйста в чем может быть причина отключения?

Здравствуйте, Иван! Тут возможны 2 причины: утечка (пробой) ТЭНа или дефект самого УЗО, что также бывает…

Здравствуйте, Ирина! Дифавтомат — это спарка (автомат+узо), занимающая 2 места на ДИН-рейке. Не вижу проблем, если автомат и узо будут располагаться в разных местах.

Выше описаны две причины срабатывания УЗО: неисправность самого УЗО и утечка (пробой) ТЭНа. Как диагностировать пробой ТЭНа? УЗО на кабеле можно выкинуть — у меня стоит стационарное в щитке.

Водонагркватель термекс 50 литров. Как только подключаешь в розетку с заземлением выбивает узо на проводе. Включаешь в обычную розетку без земли все работает

Здравствуйте! У Термекса в Узо выгорела емкость чернота и запах! Замена поможет,если поменять емкость в узо? Сам Термекс не вскрывал плату, и тены не смотрел!

Здравствуйте! При срабатывании УЗО LBX-10-II видна через его корпус вспышка. Срабатывает моментально после включения бойлера. Сначала отрубало только после срабатывпния термостата (когда нагреется и отключает ТЭН). Подозревал и термостат, и ТЭН. Но вот вспышка в УЗО теперь заставляет подозревать его. Должна быть внутри такая яркая вспыгка, что аж через непрозрачную пластмассу видно?

опасно ли пользоваться Аристоном,если нет отдельного проводника(земли)-старая проводка.Что делать?Пожалуйста,отправьте ответ на UA6NQ@mail.ru

Да, без заземления пользоваться потенциально опасно, но почти все так и пользуются. Гораздо опаснее старая проводка, которая может не выдержать нагрузки и нагреться

Здравствуйте. Дефект УЗО — довольно частое явление. Вообще штатное УЗО не очень надежная штука…

Здравствуйте, водонагреватель термекс ir100v. При включении вилки в сеть срабатывает автомат в подъезде (УЗО), тумбелры ТЭНов при этом отключены. Кроме этого имеется УЗО на самом проводе водонагревателя. В чем может быть причина?

Здравствуйте, Максим. Это не дефект водонагревателя

Здравствуйте, Александр. Надо пробовать

В щите на этаже на каждую квартиру установлено УЗО. При включении в сеть бойлера Аристон срабатывает УЗО самого бойлера, а через раз и УЗО в щите в подъезде вместе с УЗО бойлера. При подсоединеннии без заземления (т.е. в розетке просто откидываю заземляющий провод) ничего не срабатывает, бойлер работает.

Добрый день. На водонагревателе Тимберк есть штатное УЗО, на проводе. Корпус УЗО нагревается. Подскажите пожалуйста, так должно быть?

Добрый день, Александр. Если не очень сильно греется, то все нормально

Здравствуйте, Андрей. Подозреваю, что с заземлением что-то не так…

Добрый день, Игорь. Проблема с заземлением, надо его проверить

Добрый день, Юрий. Я в сомнительных случаях проверяю подстыковкой заведомо исправных ТЭНа и термостата.

О сайте

Водонагреватель.ру — первый в рунете сайт, посвященный водонагревателям всех типов и разновидностей, их устройству, классификации, эксплуатации, ремонту, установке.

У каждого человека в доме имеются электроприборы. Обычно владелец старается их защитить от возможных скачков электроэнергии, устанавливая различные стабилизаторы напряжения (ведь повышенное или пониженное напряжение могут стать причиной поломки электрооборудования).

Однако, от повреждения электрическим током, нужно защитить не только электроприборы – но и их владельца. Чтобы избежать травм от электричества и обеспечить сохранность бытовых приборов, устанавливают либо специальное устройство защитного отключения (УЗО), либо дифференциальный автомат.

Почему срабатывает УЗО на водонагревателе – вопрос, который требует тщательного рассмотрения. Поскольку водонагреватель не просто электрический прибор. А электроприбор, который непосредственно контактирует с водой.

О последствиях удара электрическим током в тот момент, когда вы принимаете душ – говорить излишне. Поэтому УЗО – один из важнейших элементов водонагревателя. И поэтому УЗО устанавливается на всех водонагревателях штатно, а не как опция.

И если выбивает УЗО – это сигнал: что-то не так. И пока Вы не разберётесь, что именно не так, пользоваться водонагревателем крайне не рекомендуется.

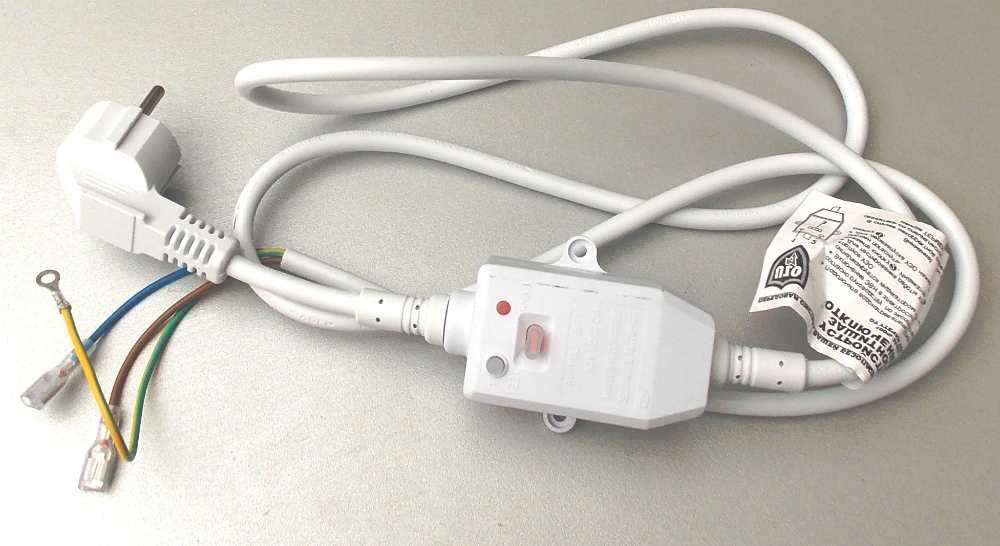

Провод с УЗО современного водонагревателя

Как работает УЗО с заземлением

Устройство защитного отключения выбирается в соответствии с конфигурацией сети, где планируется его установка. Следует сразу же определить наличие или отсутствие заземляющего проводника РЕ. В современных зданиях он изначально предусматривается проектом. На объектах старой постройки до сих пор используется схема PEN, предусматривающая совмещение защитного проводника с нулевым проводом.

Монтаж подключение с землей считается более эффективным, поскольку отключение цепи в данном случае происходит, сразу же при появлении токовой утечки. В схеме PEN, как уже отмечалось, отключение происходит лишь после непосредственного контакта человека с оборудованием.

Если заземление в цепи все же имеется, то перед монтажом защитного устройства следует уточнить его тип. Например, схема TN предполагает глухое заземление нейтрали источника питания. Ее разновидностью является схема TN-C, совмещающая в едином проводе нулевые рабочий и защитный проводники во всей электрической цепи. Этот простой и недорогой вариант обладает существенным недостатком: в случае обрыва PEN-проводника, при наличии собственного заземления прибора, возникает опасность перехода всего потенциала на его корпус и появления на нем напряжения такого же, как во всей цепи.

Иногда электрики пользуются перемычкой, замыкающей нейтраль и заземляющую клемму в розетке. Подобная схема считается неправильной и опасной из-за высокой вероятности поражения током. Когда PEN-провод обрывается, УЗО не будет срабатывать, а на корпусе прибора возникнет опасное напряжение. Избежать поражения можно только случайно: человек в момент контакта с токоопасным корпусом должен также касаться и заземляющего контура, например, труб водопровода или отопления.

Самой надежной для подключения УЗО считается схема TN-S, где подключение нулевого защитного проводника выполняется отдельно. С нейтралью он объединяется лишь в источнике питания, благодаря чему обеспечивается максимальная защита и практически полностью исключается вероятность поражения электротоком. Даже, если произойдет обрыв нейтрального или заземляющего провода, все приборы в цепи будут работать и далее. Опасное напряжение на корпусах не появится, так как произойдет переход потенциала на другой, оставшийся провод. При обрыве сразу двух проводов, все приборы и сама цепь не будут представлять опасности для людей, поскольку электричество полностью отключится.

Существует еще одна так называемая промежуточная схема подключения TN-C-S, когда нейтральный и заземляющий провода могут объединяться лишь на отдельных участках и приобретают свойства PEN-проводника. В этом случае монтаж УЗО является обязательным, иначе цепь вообще останется без защиты.

Виды устройств защитного отключения

Выпускаемые модели УЗО отличаются по максимальному току, скорости отключения и количеству подключаемых фаз. У некоторых устройств есть задержка отключения. У других она отсутствует. Поэтому все подобные приборы принято разделять по техническим признакам.

С точки зрения тока утечки устройства защитного отключения бывают 4 типов:

  • «AC» — переменный ток частотой 50 Гц (наиболее распространенные модели);
  • «A» — переменный или импульсный ток;
  • «B» — переменный и постоянный ток.

УЗО Andeli ADB1L-63, 2 полюса, 25 А, 30 мА, тип AC

По количеству защищаемых фаз УЗО бывают:

  • однофазные (к прибору подключается 1 фаза и ноль);
  • трехфазные (3 фазы и ноль).

По способу прерывания цепи:

  • электронный;
  • релейный.

УЗО на питающем кабеле

Отдельно отмечаются устройства защитного отключения, устанавливаемые на кабель. Эти приборы смонтированы непосредственно на питающем проводе водонагревателя. Покупать их отдельно не нужно. Обычно они установлены рядом со штепсельной вилкой.

Электрический кабель с УЗО выигрывает перед обычными приборами защиты, фиксируемыми на DIN-рейку. Для их эксплуатации не нужно производить расчеты токов утечки и заниматься лишними электромонтажными работами.

Срабатывает УЗО – как найти утечку

Подключение любых защитных устройств осуществляется по строго установленным схемам. В связи с этим, порядок определения неисправностей будет примерно одним и тем же. В первую очередь определяется основная причина – сработало УЗО в штатном режиме или имеет место ложное срабатывание.

Отключение устройства может произойти в следующих случаях:

  • Наиболее явно неисправность проявляется, когда срабатывает УЗО при включении сразу же после его установки. В таких случаях проверяется правильность подключения и работоспособность прибора. После устранения ошибок монтажа устройство должно начать нормально функционировать.
  • Срабатывание может произойти когда на объекте отсутствует заземление, а касание корпуса все-таки произошло. Следовательно, неисправен сам электроприбор или его отдельные элементы. Иногда срабатывает УЗО без нагрузки, то есть самопроизвольно. То же самое может случиться из-за старой проводки, когда фазный провод начинает контактировать с землей через металлические конструкции. В первом случае требуется замена УЗО, а во втором – частичная или полная замена электропроводки.
  • Может случиться так, что УЗО не включается после срабатывания. Чтобы начать диагностику нужно все электроприборы отключить от розеток и попытаться вновь установить рычажок включения в рабочее положение. Если устройство, включилось в нормальный рабочий режим необходимо поочередно проверить работоспособность защищаемых приборов. Неисправная бытовая техника сразу же проявит себя.
  • Иногда даже при включении автомата выбивает УЗО, что указывает на неправильное соединение обоих защитных устройств. Если после всех проверок устройство все равно не включилось, нужно с его нижних клемм отсоединить провода и снова поднять рычажок. Если устройство включится, значит неисправна проводка, иначе следует признать неисправным само УЗО.
  • Одной из неприятных поломок считается ситуация, когда отключается УЗО периодически во время эксплуатации. Такая неисправность довольно тяжело поддается диагностике. В основном это связано с изменениями в электрической цепи, подключением новых приборов, не рассчитанных на номинальный ток имеющегося УЗО.

Таким образом, срабатывание защитных устройств может происходить по многим причинам. В случае частых ложных срабатываний следует как можно скорее обнаружить неисправность и устранить ее обратившись к профессиональным электрикам.

Почему выбивает автомат в щитке

УЗО: Назначение, причины срабатывания, подключение УЗО

Поиск неисправностей при срабатывании УЗО

Что делать, если выбило пробки или автомат в квартире, как включить свет

УЗО тип А и АС

Искрит розетка: возможные причины

Как выбрать устройство защиты

Рабочий ток УЗО определяет максимально допустимую нагрузку в цепи, которая будет через него проходить. Он должен соответствовать мощности водонагревателя.

Например, если бойлер потребляет до 2,3 кВт, то защитное устройство должно быть рассчитано на 10 А. Для нагревателей в 5,5–7 кВт нужен прибор на 32 А. Но для котлов в 7–8 кВт требуется УЗО на 40 А.


Два главных параметра устройства защитного отключения – это номинальный ток «рабочий» (в амперах, «А») и «утечки» (в миллиамперах, «мА»). У бытовых моделей они напрямую связаны, но есть и специальные приборы, у которых эта корреляция отсутствует

Ток утечки указывается в мА (миллиамперах). Согласно электротехническим правилам, его расчет надо производить исходя из 0,4 мА на каждый Ампер рабочего электротока. Плюс к этому еще добавляются по 10 мкА на метр провода до водонагревателя.

Не зря УЗО рекомендуют ставить непосредственно рядом с бойлером, чтобы исключить в расчетах влияние второго параметра.

Рассматриваемое защитное устройство по форме и размерам бывает под монтаж на DIN-рейку в щите и в виде блока с вилкой в обычную розетку.

В продаже есть модели водонагревателей, которые изначально идут с встроенными в кабель УЗО. Все параметры таких защитных приборов уже заранее рассчитаны под конкретный бойлер, их надо лишь включить в розетку.


Если навыков монтажа электропроводов нет, то можно воспользоваться УЗО в виде переходника в розетку – с подключением водонагревателя проблем точно не будет, необходимо только правильно подобрать параметры защитного блока

Еще один момент выбора УЗО – это наличие у практически каждого электроприбора естественных утечек по току. Если они есть, то указываются в техническом паспорте водонагревателя.

Номинальные параметры устройства защиты должны превышать эти паспортные данные минимум в три раза, иначе будут постоянно возникать ложные срабатывания.

Среди лучших производителей дифференциальных выключателей числятся:

  • шведско-швейцарская ABB;
  • французские Legrand и Schneider Electric;
  • немецкие Siemens и AEG;
  • российские «КЭАЗ», IEK и DEKraft.

У европейских производителей цены несколько выше. При этом изделия российских компаний часто им ничуть не уступают в качестве.

Можно ли выполнить подключение УЗО без заземления

Как мы уже разобрались, УЗО имеет смысл ставить даже при обычной двухпроводной схеме подключений, где присутствуют только фаза и ноль. И, для большей наглядности и лучшего осознания необходимости установки дополнительной защиты, давайте определимся, как работает УЗО, а после — представим типичную бытовую ситуацию.

Фактически УЗО можно считать своеобразным «калькулятором». Схема подключения УЗО без заземления очень проста – через устройство проходят фазовый и нулевой провод, нагрузка на которых тщательно отслеживается и сравнивается.

В случае повреждения проводки или потребителя в электросети появляется так называемый ток утечки – тот самый ток, который утекает через поврежденную изоляцию. Величина этого тока обычно крайне мала – десятки и сотни миллиампер – но достаточна для нанесения серьезного ущерба здоровью человека.

Итак, устройство защитного отключения сравнивает ток, прошедший через фазовый и нулевой провода, и, в случае отклонения этих величин – размыкает контакты, тем самым прерывая подачу электричества к поврежденному участку сети. От теории давайте перейдем ко вполне понятной бытовой ситуации.

К примеру, в вас дома в ванной комнате установлена стиральная машина. Электропроводка двухпроводная фаза и ноль, заземления нет. УЗО тоже пока не установлено. Теперь представьте, что в машинке повредилась изоляция и фазный провод, стал касаться металлического корпуса машинки, т.е. металлический корпус машинки оказался под напряжением.

Теперь вы подходите к машинке и дотрагиваетесь к ее корпусу. В этот момент вы становитесь проводником и через вас будет протекать электрический ток. Электрический ток будет протекать через вас до тех пор, пока не отпустите металлический корпус. А тем временем вас тресет и колотит от протекающего тока и надежды на защиту, которая отключит поврежденный участок нет. Надежда здесь только на собственную силу воли (либо потеряете сознание и упадете).

Если бы было установлено УЗО то при касании металлического корпуса, который оказался под напряжением, то УЗО моментально бы почувствовало утечку тока и сработало, отключив поврежденный участок.

Почему? Потому что при первых признаках «перекоса» тока на фазном и нулевом проводе сработала бы автоматика и машинка просто осталась бы обесточенной! А человек едва успел бы почувствовать легкую щекотку в теле и больше бы озадачился звучным щелчком реле из прихожей, чем необычными ощущениями.

Причем это время настолько мало что человек практически не чувствует электрического тока. В интернете есть видео по испытанию УЗО так вот там человек специально берется за оголенный провод который подключен к устройству защитного отключения, человек коснулся провода – УЗО мгновенно сработало (он даже не почувствовал ни какого дискомфорта).

Так что польза УЗО очевидна, и в двухпроводной системе энергоснабжения наличие таких устройств в самых опасных участках электросети просто необходимо!

Причины срабатывания

В ответ на вопрос, почему при включении бойлера выбивает автомат, стоит отметить, что устройство реагирует в результате настройки, подключения к цепи, токовой нагрузки и изоляционного пробоя. Срабатывание бывает как ложным, так и истинным. Задача заключается в отключении цепи от подачи напряжения при токовых утечках, если есть какая-то неисправность в электрооборудовании.

Обратите внимание! Срабатывает УЗО ложно из-за неисправности самого оборудования, неправильного подключения, залипания кнопки теста, поломки рычажка, утечек тока, поврежденного или отсутствия заземления и попадания человека под токовое воздействие

Поломки УЗО водонагревателя и способы их устранения

Некоторые производители водонагревателей комплектуют свои устройства УЗО – маленьким блочком, подключаемым в разрыв сетевого шнура (чаще всего). К сожалению, эти устройства иногда выходят из строя. О том, зачем нужно УЗО, какое устройство УЗО и чем можно заменить штатное УЗО водонагревателя и пойдет речь в нашей статье.

Принцип работы УЗО и назначение УЗО (принцип УЗО)

УЗО (устройство защитного отключения) предназначено для автоматического отключения электрического прибора от сети после превышения дифференциальным током определенного значения. УЗО нужно отличать от устройства защиты от сверхтоков (всем известного автоматического предохранителя). Автомат отключает устройство при коротком замыкании (появления сверхтока), а УЗО отключает устройство при появлении утечки токов на корпусе (нетоковедущих частей) и на электрокабелях (токоведущих частях) водонагревателя. Также существует устройство, сочетающее в себе обыкновенный автомат и УЗО. Такое устройство называют диффавтомат.

Принцип работы устройства защитного отключения очень прост. Устройство сравнивает входящий на него ток с исходящим от него током. И если в силу утечек разница составит 30 миллиампер, УЗО автоматически разомкнет цепь. Таким образом, УЗО предохраняет человека от возможного поражения электрическим током к корпусу электрического водонагревателя. Обычно ток отсечки УЗО водонагревателя стандартный – 30 мА.

Причины срабатывания УЗО водонагревателя

УЗО водонагревателя, как и любое другое УЗО, может срабатывать в следующих случаях:

— соприкосновения людей к частям или корпусу электроприборов, оказавшихся нештатно под током.

— при контакте человека с «землей»

— при повреждении изоляции и при контактах токоведущих частей и корпуса

— при замене заземляющего и нулевого проводников

— при замене нулевого и фазного проводников и последующем прикосновении людей к оказавшимся под током частями электроприборов одновременно с прикосновением с «землей»

— при обрыве нуля (нулевого проводника) и последующем соприкасании человека с токоведущими частыми и «землей» одновременно.

Поломки УЗО и причины частого срабатывания УЗО

Во время эксплуатации водонагревателя с УЗО многие пользователи этих приборов жалуются на частое срабатывание УЗО. В чем могут быть причины срабатывания УЗО:

— неисправность самого устройства. В водонагревателях китайского производства (Термекс, Поларис) применяются китайские УЗО невнятного качества, которые часто ломаются.

— как видно из предыдущего абзаца, причиной срабатывания УЗО является замещение нулевого и заземляющего проводников. В наших условиях очень часто вместо заземления используют т.н. зануление – квазизаземление. Под занулением подразумевается соединение нулевого и заземляющего проводников. Этот способ можно считать заземлением. Но, к сожалению, УЗО не понимает неправильные зануления, и отключает электроприбор.

Как отремонтировать УЗО

УЗО – сложный электронный прибор, отремонтировать который может при наличии запчастей квалифицированный инженер-электронщик. Чаще всего УЗО не ремонтируется, а меняется. Кстати, проверять УЗО нужно раз в месяц, для этого на корпусе имеется кнопка искусственной генерации утечки. УЗО лучше менять на штатное устройство водонагревателя. Но при отсутствии подобного устройства можно использовать стандартное УЗО или диффавтомат под ДИН-рейку. В случае частого срабатывания УЗО из-за наличия зануления вместо заземления нужно либо обустроить нормальное заземление, либо отключить УЗО.

Админ сайта Водонагреватель.ру оказывает услуги по ремонту бойлеров в Одессе. Звоните по указанному в баннере телефону.

Вопрос 1

Почему у меня выбивает УЗО (УЗО фирмы «ДЭК» на 30мА), хотя включен только телевизор, утечки нет. Не перепутаны ли «ноль» с «землёй», проверял всё в порядке.

Ответ 1

Выбивает, скорее всего, из-за антенного кабеля, попробуй поставить так называемый ground isolator или AC/DC Blocker перед штекером антенного разъёма телевизора, тогда развяжешь гальванически шасси телевизора от потенциала, что блуждает по экранной оплётке. А для проверки моей рекомендации — отключи антенный кабель от телевизора и посмотри, как будет себя вести твоё УЗО, а гальваническая развязка антенного кабеля необходима обязательно — побереги свой телевизор и аппаратуру, что к нему цепляешь через скарт или колокольчики RCA.

Ответ 2

Я думаю, что все согласятся с двумя истинами:

1. УЗО может отключаться потому, что оно неисправно.

2. УЗО может отключаться потому, что сеть имеет ток утечки равный или более 0.5*Iсраб. УЗО, для большинства случаев 0.5*0.03=0.015А, т.е. если ток утечки менее 0.015А, то исправное УЗО работать не должно.

3. Для выяснения причин отключения УЗО я бы предложил провести некоторые измерения миллиамперметром. А именно, померить ток в РЕ проводнике. Отсоединить РЕ проводник от места его соединения с N проводником, в рассечку вставить миллиамперметр. В идеале миллиамперметр будет показывать нуль. Если в квартире нет такой точки (точки соединения N и РЕ проводников), то нужно найти точку, где вводной РЕ проводник «делится» на отходящие РЕ проводники к потребителям и, отключив вводной РЕ проводник, провести измерения. Если и это кажется сложным, то можно мерить ток утечки у каждого потребителя в квартире. Например, холодильник. 1. Отключаем холодильник от сети (выдергиваем розетку). 2. Изолируем холодильник от пола (ставим на сухой линолеум, подкладываем газеты и прочее). 3. Разбираем вилку или розетку холодильника (смотря, что проще). 4. Отключаем от вилки (розетки) РЕ проводник. 5. Подключаем миллиамперметр одним концом на отключенный РЕ проводник, другим на клемму вилки (розетки), откуда вы только что сняли этот РЕ проводник. 6. Смотрим ток утечки холодильника (не должен превышать 0.015А в нашем случае). И так каждый потребитель. Суммарный ток утечки всех потребителей должен быть менее 0.015А. Способ не сработает только в том случае, если повреждена электропроводка, например, внутри стены и утечка идет по стенам, по бетону, например.

Ликвидация и предупреждение срабатывания УЗО

Такой поиск причин, почему выбило УЗО, занимает много времени и усилий. Кроме того, иногда таких причин может быть несколько и устранение одной не приведёт к необходимому результату. Правильно выполняйте все действия, проводите проверку в защитных перчатках и точно следуйте всем этапам.

Лучшим выходом из подобных ситуаций станет их предупреждение. При монтаже проводки сразу учитывайте все меры безопасности и выполняйте всё качественно. Старую электрику в доме, включая розетки или выключатели . лучше всего будет заменить вместе с той же проводкой. При монтаже автоматических выключателей и УЗО – оборудуйте защиту или приобретите отдельно электрический шкаф, который будет защищён от попадания влаги. Помните, что, соблюдая правила безопасности при использовании электрических приборов, вы, не только сохраняете её работоспособность, но и не перегружаете всю проводку квартиры или дома.

Как правильно подключить УЗО.

Узнать полную информацию по выбору, эксплуатации и обслуживанию бойлеров (водонагревателей) всех фирм производителей, вы сможете, если перейдете .

Кроме специфической информации на сайте, также можно изучить конкретные проблемы по других людей по этой теме, уже купивших бойлер (накопительный водонагреватель) и таким образом избежать их. Регулярно пополняющийся список таких проблем и их решение вы найдете .

Существуют два возможных варианта подключения:

  • Подключение в розетку. Эта схема подключения возможна для устройств с небольшой номинальной мощностью. Еще одним немаловажным условием должно быть наличие заземления в этой розетке, а при установке в ванной комнате она должна быть влагостойкой. Если же прибор будет достаточно большой мощности, розетка будет греться, как следствие, плотность соединения вилки и гнезда станет слабая, появиться зазор в контактах и будет искрить.
  • Подключение через дополнительный медный кабель , подключенный непосредственно к электрощиту и оснащенный УЗО. При такой схеме отсутствуют вилка и розетка, а выключение будет происходить посредством автоматического выключателя (автомата), при помощи которого будет происходить защита водонагревателя, а защита непосредственно пользователей будет возложена на устройство защиты.

происходит разрыв цепи. При выборе какое поставить, учитываются два значения: сила тока (рекомендуется выбирать немного больше по значению, чем автомат) и величина его утечки, не превышающая 30 мА. Для установки бойлера подойдет устройство типа А или типа G. В настоящее время на рынке представлены много производителей, но предпочтение следует отдать более надежным, таким как: Legrand, ABB, AEG, ведь не стоит экономить на безопасности.

Основным условием безопасной и надежной службы бойлера является правильное его подключение к электросети, с наименьшим количеством соединительных элементов. Все подключения должны выполняться в помещениях с минимальной влажностью, кроме подсоединения провода непосредственно к водонагревателю. Самым лучшим местом подсоединения является электрический щит, в нем устанавливаются все элементы.

По этой проблеме и не только, которую вы во-первых не найдете нигде, потому что ее задают конкретные люди, которые нигде не смогли получить больше поддержки и консультации (о чем они сами сообщают нам). А во-вторых их проблемы настолько сложны, что порой наш эксперт Александр Холодов разбирается с людьми по 10 и более дней.

А теперь КАЖДЫЙ вопрос пользователя и ответ на него, для избежания денежных затрат в результате неправильной эксплуатации или ремонта бойлера

И здесь не важно аппарат какой фирмы производителя участвует в вопросе. Важно лишь та уникальная ситуация, в результате которой данный вопрос возник, потому что как гласит одна хорошая поговорка: «если предупрежден, значит вооружен»

УЗО для водонагревателя — это устройство защитного отключения для предохранения человека от возможного поражения электрическим током при пользованиии электрическим водонагревателем.

Кабель для водонагревателя с УЗО расчитан на использование с электроводонагревателями мощностью до 2,2 кВт.

Если привычный большинству пользователей автоматический выключатель защищает от короткого замыкания и выключается при токе в разы превышающем номинальный, то УЗО защищает человека при едва уловимом электротоке и выключает водонагреватель. Поскольку если не отключить прибор в считанные доли секунды (в течении которых срабатывает защитное отключение), то через тело может пройти значительно больший ток и привести к травме (в том числе с вероятным смертельным исходом).

Если Ваш нагреватель воды ещё не оборудован устройством защитного отключения, то настоятельно рекомендуем купить УЗО для водонагревателя в Магазине запчастей бытовой техники. Установку устройства должен выполнять квалифицированный мастер.

Питающий кабель для водонагревателя с УЗО подключается к клемной колодке бойлера (или проточного нагревателя воды) специально подготовленными для этого проводниками (3)

Важно правильно подключить проводник заземления (4). Вилка кабеля с УЗО (5) подключается к сетевой розетке 220 В

Нужно включить сам прибор. Затем обязательно нужно проверить УЗО для водонагревателя путём нажатия кнопки «Тест» (7). Если электронагреватель при этом выключается, значит защитное устройство исправно и готово к работе. После проверки можно начинать пользоваться электроводонагревателем.
