Стабилизатор напряжения для частного дома: как правильно выбрать

ТОП-3 релейных устройств до 5 кВт

Такие устройства применяются для того, чтобы защищать ПК, холодильник и проч. Ознакомимся с самыми удачными моделями.

No3. РЕСАНТА ACH-5000/1-Ц

РЕСАНТА ACH-5000/1-Ц

Мощный прибор латвийского производства, стабилизирующий напряжение в диапазоне 140-260 В. Также заметим, что модель напольного типа, способная работать частотой тока до 60 Гц. Отлично защищает от скачков напряжения, различных помех и короткого замыкания. При 8-процентной погрешности откликается всего за 7 мс. Охлаждение естественное. Весит устройство 13 кг.

Плюсы

  • высокое качество сборки;
  • достаточно низкая стоимость;
  • отличная мощность.

Минусы

  • поначалу чувствуется запах пластика;
  • ручки довольно маленькие.

No2. RUCELF SRWII-6000-L

RUCELF SRWII-6000-L

Особенность этого эффективного настенного устройства – в высоком КПД (равен 98 процентам), широком рабочем диапазоне (от 95 В до 280 В) и, разумеется, в очень точной стабилизации. Модель оснащена микропроцессором, контролирующим всю работу, широкий дисплей позволяет отслеживать все показания. Охлаждение естественное. Срабатывает прибор достаточно быстро, громко не щелкает, да и выглядит вполне привлекательно.

Плюсы

  • работает тихо;
  • отличная мощность;
  • широкий рабочий диапазон;
  • широкий дисплей.

Минусы

довольно высокая стоимость.

No1. Wester STB-5000

Wester STB-5000

Эта модель считается самой надежной и обладает наибольшим сроком службы в своей категории. Мощность, конечно, не рекордная (если конкретнее – 4 кВт), но устройство способно достаточно долго справляться с перепадами от 140 В до 260 В. Принудительное охлаждение надежно защищает от перегревания. Небольшой вес (всего 10,7 кг), компактные размеры. Пользоваться моделью легко, все характеристики соответствуют заявленным.

Плюсы

  • низкая шумопроизводительность;
  • высокое качество сборки;
  • охлаждающая система принудительного типа;
  • легкость.

Минусы

если температура опускается ниже нуля, работа устройства ухудшается.

Одно и трехфазные

Первое что вам нужно знать при выборе, они бывают однофазными и трехфазными. Выясните какая у вас сеть. Если однофазная, как правило в квартирах и частных домах именно она преобладает, значит покупайте аппарат на 220В.

Если же у вас «трехфазка», то нужно определиться, будете вы устанавливать один 3-х фазный стабилизатор, или три однофазный. Решайте исходя из экономических соображений и условий монтажа.

Хотя целесообразнее поставить именно три однофазных.


Потому что при коротком замыкании и отсутствии одной из фаз, трехфазный аппарат работать не будет, пока не восстановится питание по всем фазам. С тремя однофазными таких проблем не возникнет. Главный минус при их выборе — габаритные размеры.

Режим транзит или байпас

При выборе стабилизатора напряжение того или иного вида, проверьте имеет ли он два режима работы:

  • режим стабилизации напряжения
  • режим транзита или «байпас»


Со стабилизацией все понятно — это обычный режим работы. А что такое «байпас»? Это когда входное напряжение идет мимо всей электроники и трансформатора без преобразования, то есть транзитом.

Для чего он может понадобиться:

  • чтобы подключить мощную технику превышающую мощность стабилизатора, запустить большой эл.двигатель. Или при необходимости поработать сваркой.
  • чтобы продлить срок службы устройства

Когда у вас в доме напряжение стабильно, например ночью, можно вручную переключиться на режим байпас. Тем самым отключается холостой ход.

Ведь стабилизатор даже не регулируя напряжение, сам потребляет энергию как простая лампочка до 40-60Вт.

Плюс не изнашиваются внутренние щетки и реле.

Режимом байпас оснащаются стабилизаторы подключаемые через клеммные колодки. При этом они имеют два автомата, которые одновременно включить невозможно или перекидной автомат-рубильник.

Важно запомнить: не переключайте автоматы из режима стабилизации в режим байпас под нагрузкой — это может повредить стабилизатор напряжения

Виды стабилизаторов

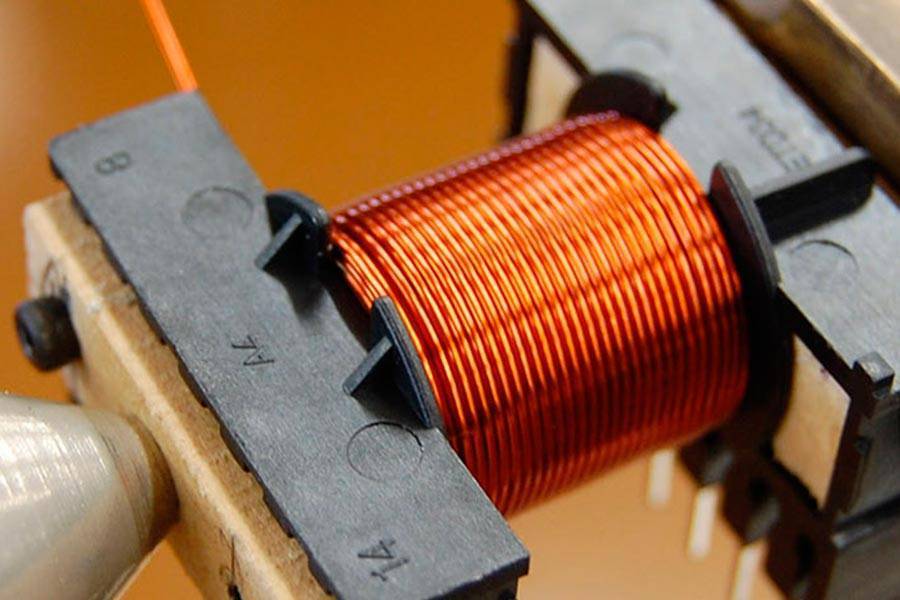

В основе всех стабилизаторов лежит использование трансформаторных катушек.

Работают стабилизаторы на основе различных физических принципов.

В зависимости от принципа функционирования стабилизаторы делят на несколько разновидностей:

  • Феррорезонансные. Используют для работы явление феррорезонанса, возникающее в электроцепях. При самопроизвольном возникновении приводит к повреждению техники. Однако если феррорезонанс спровоцирован целенаправленно и контролируется дополнительными узлами оборудования, с его помощью можно стабилизировать напряжение.
  • Ферромагнитные. Преобразование электрического тока в этой разновидности устройств происходит под действием электромагнитного поля, возникающего в катушках с ферритовыми сердечниками.
  • Вольтодобавочный. Малогабаритный стабилизатор, в основу работы которого положены свойства индукционной катушки. Подходит для незначительного изменения напряжения, но не годиться для запитывания нескольких электроприборов одновременно.

В зависимости от типа блока управления стабилизаторы бывают трёх видов.

  1. Релейные. Подача напряжения на обмотку трансформатора осуществляется с помощью имеющегося в конструкции реле.
  2. Электронные. Подачей тока в данном случае управляет «умный» электронный блок.
  3. Электромеханические. Регуляция подачи тока осуществляется путем подвижного щеточного контакта, движущегося по обмотке трансформатора.

В зависимости от области применения стабилизаторы делят на:

Мнение эксперта
Торсунов Павел Максимович

Для дома можно приобрести и промышленный стабилизатор. Это актуально, если вам нужно запитать сразу несколько требовательных к электричеству устройств (например, две и более сплит-систем, холодильное оборудование). Мощности промышленного прибора вполне для этого хватит. А вот бытовых девайсов понадобиться два или даже три, что, в конечном счете, обойдется дороже.

Особенности установки и подключения

Как правило, подключение стабилизаторов не вызывает сложности, особенно сетевых и магистральных однофазных. Сетевые регуляторы подключаются к обычной розетке домашней сети. На их корпус выведены такие же розетки (одна, две или больше, в зависимости от мощности), к которым можно подключить любое устройство бытового уровня.

Магистральные стабилизаторы подключаются при помощи клеммной колодки на 5 выводов. Два — для проводов питающей сети, два — для ввода домашней сети и один для заземления (обязательно). При установке стабилизатора вблизи точки ввода кабельной линии в дом, подключить его можно самостоятельно. Но при этом следует отключить основной автоматический выключатель (рубильник). Под напряжением производить подключение крайне опасно и недопустимо по всем правилам техники безопасности.

Ставиться стабилизатор любой мощности после электросчетчика. Трехфазный стабилизатор оборудован колодкой с девятью выводами. Подключать его должен профессиональный электрик, при помощи специальных инструментов. Устанавливаются стабилизаторы на стене или на полу, в зависимости от мощности и варианта исполнения.

Как правило, их эксплуатация разрешается только при положительных температурах и нормальной влажности. При Т ≥ +40 С может сработать тепловая защита устройства, поэтому устанавливать стабилизатор следует вдали от отопительных приборов в местах, закрытых от попадания прямых солнечных лучей.

Критерии выбора

Точность

Самыми точными считаются цифровые и оптические конструкции. В этом случае выходное значение будет иметь минимальные отклонения. Это отображается в процентах за счет стабилизатора. Чем ниже показатель, тем лучше. Погрешность в 8% и более считается неприемлемой. Допустимый диапазон составляет 5-8%, что считается достаточным для нормальной работы. Присутствует ряд приборов, которые отличаются повышенной требовательностью. Среди таких:

  1. Электрочайники.
  2. Кухонные плиты.
  3. Холодильники и морозильные камеры.
  4. Насосное оборудование.

В этом случае допустимая погрешность не должна превышать отметку в 5%.

Мощность

Вне зависимости от того, китайское или отечественное приспособление было куплено, показатель мощности должен превышать суммарный показатель всех используемых в доме приборов. Для этого необходимо просуммировать показатели имеющихся приборов и прибавить к полученной цифре 20%. Мощности в 1000 В достаточно для нескольких компьютеров, телевизора и лампочек.

Показатели

При выборе стабилизатора следует ориентироваться на тип сети. Для этого проводится соответствующее тестирование. Речь идет о мультиметре, который используется для замеров. В том случае, если наблюдается стабильное понижение показателей, то устройство должно быть рассчитано на работу в нижних пределах (от 90 В). При условии, что наблюдаются частые перегрузки, конструкция должна быть налажена на работу с завышенным входным значением (270 В). Речь идет об однофазных конструкциях, которые работают с показателем в 220 В включительно.

Какой стабилизатор лучше

Говорить от том, что какой-то тип стабилизатора лучше, а какой-то хуже не имеет смысла. У каждого есть свои достоинства и недостатки, каждый в какой-то ситуации, под определенные требования  — лучший выбор.

Давайте рассмотрим типичные ситуации, с которыми многие сталкиваются:

Скачки по питанию частые, резкие. Напряжение то падает, то становится выше требуемого. Для такой ситуации необходимо высокое быстродействие и отсутствие возможности перенапряжения. Такими свойствами обладают электронные и инверторные стабилизаторы.
Напряжение в сети часто понижается, до нормы практически не дотягивает. Тут важен широкий рабочий диапазон. Из недорогих моделей подходят электромеханические и релейные, из более дорогих все тот же инверторный.

Купили новую технику, а она не хочет работать, выдает ошибку по питанию

Лучший вариант тут — инверторный агрегат Он не только напряжение дотянет, но и синусоиду выдаст идеальную, а это для электроники важно.

Ситуаций на самом деле очень много. Но в любом случае подбирать тип стабилизатора напряжения для дома надо исходя их существующей проблемы. Далее уже в выбранной категории выбирать по параметрам.

Тип стабилизатора

При выборе не так уж важен его принцип действия

Для потребителя важно качество работы и стоимость. Поэтому мы приведем только преимущества и недостатки каждого типа устройства, а вы определите, какой вам больше подходит

После прочтения, у вас не останется вопросов, какой стабилизатор напряжения лучше, релейный или электромеханический, потому что вы будете знать, с какими недостатками в каждом случае вам придется считаться.

Релейные

Преимущества:

  • Компактность;
  • Небольшая масса;
  • Доступная цена;
  • Высокая скорость нормализации;
  • Устойчивость к провалам и скачкам вводного вольтажа;
  • Возможность использования при температуре до -15 Со;
  • Долговечность за счет отсутствия движущихся (изнашивающихся) деталей.

Недостатки:

  • Ступенчатое переключение;
  • Громкие щелчки при переключении диапазонов;
  • Освещение при переключении обмоток мигает;
  • Низкая точность выводимого напряжения (зависит от количества обмоток, а от последнего зависит стоимость).

Электромеханические

Преимущества:

  • Высокая точность;
  • Невосприимчивость к перегрузкам;
  • Широкий диапазон вводного вольтажа;
  • Относительно доступная стоимость (выше, чем у релейных, но ниже, чем у электродинамических).

Недостатки:

  • Необходимость раз в 3-5 лет менять изношенные щетки;
  • Низкая скорость нормализации;
  • Нельзя использовать при температуре меньше -5 Со;
  • Шумная работа;
  • Искрение и обугливание пыли.

Электродинамические

Это те же электромеханические выравниватели, но вместо щетки у них ролик. Поэтому переписывать те же характеристики нет смысла

Важно лишь то, что у электродинамических преобразователей напряжения срок службы повышается, но растет цена

Симисторные

Преимущества:

  • Высокая скорость нормализации;
  • Плавное переключение;
  • Тихая работа;
  • Точность выводимого напряжения.

Недостатки:

  • Высокая стоимость;
  • Проблемы с платой управления (частая перенастройка либо смена).

Если вы еще думаете, какой стабилизатор лучше, релейный или симисторный, то имейте в виду, что из-за ступенчатого переключения обмоток первого вы будете наблюдать мигание света (резкая смена яркости). У симисторного допускаемая переключение плавное, поэтому изменение яркости останется незамеченным. Да и точность, бесшумность последнего (кроме цены) делают выбор в его пользу.

Смешанные

Смешанный выравниватель напряжения – это совмещенный электромеханический стабилизатор с релейным. При небольшом диапазоне выводимого напряжения работает электромеханическое устройство, и качество нормализации аналогичное. Если же оно не справляется (при очень низких или высоких значениях напряжения), то в работу включается релейный стабилизатор, и ее качество уже согласуется с релейным типом.

Поскольку гибрид совмещает в себе два типа преобразователя напряжения, оно имеет крупные габариты, много весит и стоит немало

Но его преимущество заключается в широком диапазоне вводного вольтажа – что очень важно при сильных провалах и скачках вольтажа в сети

Какой стабилизатор напряжения выбрать для частного дома

Выбор стабилизатора напряжения следует начинать с его типа. Во-первых, они бывают сетевыми и магистральными. Сетевые работают от розетки и стабилизируют напряжение для одного-двух подключенных устройств. Магистральные — подключаются прямо к проводке и защищают всю электросеть в доме. В случае частного дома имеет смысл вести речь о покупке магистрального стабилизатора.

Магистральные стабилизаторы делятся на несколько видов.

Ступенчатые стабилизаторы

Ступенчатые стабилизаторы разделяются на релейные и электронные.

Релейный стабилизатор содержит трансформатор, обмотки которого замыкаются с помощью программно управляемых реле. При переключении происходит повышение или понижение напряжения. Релейные стабилизаторы компактные, имеют широкий диапазон изменения напряжения, выдерживают длительную перегрузку в сети, работают даже в условиях низких температур, бесшумно и очень долго — до 10 лет. А стоят при этом недорого, так что очень широко применяются в быту.

Например, это стабилизаторы Ресанта:

Электронный стабилизатор вместо реле использует микроэлектронные компоненты, которые способны замыкать обмотки — ключи-тиристоры. По сигналу с управляющей платы они включаются и выключаются с определенной периодичностью, тем самым регулируя напряжение.

Электронные стабилизаторы имеют более высокую точность регулировки напряжения, более эффективно поддерживают мощность тока в сети при стабилизации (тогда как при переключении реле свет может «моргать») и также работают совершенно бесшумно. Однако, они имеют большие габариты и вес, а также стоят дорого.

Среди популярных марок — например, БАСТИОН:

Электромеханические стабилизаторы

Электромеханические стабилизаторы разделяются на собственно электромеханические, электродинамические и гибридные.

Электромеханический стабилизатор имеет графитную щеточку с сервоприводом, которая переключает количество витков обмотки трансформатора, тем самым повышая или понижая напряжение. Эти стабилизаторы имеют широкий диапазон входных напряжений, устойчивы к перегрузкам и искажениям тока на входе. Но зато у них недолгий срок работы — через 3-4 года угольная щеточка уже подлежит замене. Кроме того, он плохо работает в условиях низких температур и высокой влажности, а при стабилизации на долю секунды раздаются характерные щелчки. Стоят они намного дешевле электронных, но куда дороже релейных.

Популярные модели таких стабилизаторов выпускает, к примеру, RUCELF:

Электродинамические стабилизаторы — это подвид электромеханических стабилизаторов, в которых вместо щеточки переключения используется специальный ролик, который практически не изнашивается. Таким образом, они лишены главного недостатка элекромеханических стабилизаторов — быстрого выхода из строя, при этом сохраняя их достоинства.

К сожалению, это самый дорогой вид стабилизаторов. К этому виду относятся, к примеру, итальянские стабилизаторы ORTEA:

Гибридные стабилизаторы представляют собой комбинацию между электромеханическим и релейным стабилизатором. В них применяется и замыкание обмоток при помощи реле, и переключение количества витков, что позволяет объединить достоинства двух типов и побороть недостатки — к примеру, невозможность работы при низкой температуре.

Такие стабилизаторы стоят примерно как электронные — то есть, недешево. Например, их делает фирма Энергия:

Стабилизаторы с двойным преобразованием

Предыдущие типы стабилизаторов принимают на входе переменный ток из сети и выдают на выходе переменный ток. Стабилизаторы с двойным преобразованием сначала преобразуют переменный ток в постоянный, который питает инвертор, на выходе опять отдающий переменный ток — но со стабильным напряжением 220 В, частотой 50 Гц и синусоидальной формой.

Такой правильный, «выхолощенный» от всех помех ток — главное преимущество стабилизаторов с двойным преобразованием: он безопасен для питания любой техники, поэтому их рекомендуют для дорогостоящего оборудования. Недостаток — низкий коэффициент полезного действия: слишком много пустого расхода электроэнергии.

У стабилизаторов с двойным преобразованием широкий разброс цен. Например, вот такой стабилизатор Штиль относительно недорог:

Как выбрать стабилизатор для дачи? Для сезонного дачного домика наиболее рентабелен обыкновенный релейный стабилизатор. Но если вы живете в частном доме постоянно, и у вас есть отопление, можно задуматься об одной из электромеханических моделей. А если у вас, к тому же, дорогая бытовая техника, то и устройство с двойным преобразованием не будет лишним.

Что такое стабилизатор напряжения, и зачем он нужен

Как ясно из самого названия, стабилизатор электрического напряжения — это устройство, которое стабильно поддерживает напряжение 220 В в вашем доме. Для дачи это устройство чрезвычайно полезно, так как скачки напряжения в дачно-садовых товариществах — вещь нередкая.

Часто на весь поселок один-единственный трансформатор, который обслуживается  постольку-поскольку. Поэтому напряжение в сети может то падать, то наоборот — взлетать до шокирующих высот (например, если в трансформатор попадает молния — случай, едва не стоивший инфаркта одному из наших редакторов).

Стабилизатор — это своего рода переходник между электросетью и проводкой вашего дома. Он принимает входной ток и усиливает или ослабляет его напряжение до 220 В, чтобы все электроприборы в доме получали равномерное питание. В случае значительных перепадов напряжения в сети стабилизатор может аварийно отключить электричество в доме.

Одно и трехфазные стабилизаторы

При подборе стабилизатора напряжения учитывайте сколько фаз заведено в ваше помещение. В 90% квартир – напряжение 220В, и соответственно выбирать нужно однофазный стабилизатор. В частных домах и коттеджах нередко встречается 3-х фазка – 380 Вольт. Здесь стоит сделать выбор в сторону трех однофазных, вместо одного трехфазного.

Хотя это по габаритам может занять место в 2 раза больше, зато в дальнейшей эксплуатации окупит себя вдвойне.

Преимущества трех однофазных:

  • при поломке одного стабилизатора не нужно везти в ремонт сразу 3 штуки
  • при отсутствии напряжения по фазе, два остальных будут работать исправно
  • нагрузку одной фазы можно перевести в режим байпас, чтобы например воспользоваться сварочным аппаратом. Остальные продолжат исправно защищать оборудование.

Однако если у вас преобладает именно трехфазная нагрузка (двигатели, насосы, компрессор), то тогда нужно брать один стабилизатор на 380В.

Симисторные, тиристорные стабилизаторы

Эти стабилизаторы относятся к электронным. Напряжение корректируется ступенями. В процессах переключения обмоток автотрансформатора задействованы симисторы или тиристоры.

Как видно из рисунка напряжение выравнивается, как только оно опустится ниже определенного значения.  На рисунке это значение – 208В. Только после достижения напряжения данной величины, происходит его выравнивание до 220В. Поэтому эти стабилизаторы и называют ступенчатыми.

Грубо говоря регулировка осуществляется как бы перепрыгиванием с одной ступеньки напряжения на другую. Чем больше ступеней, тем более точно осуществляется регулирование.

Работу устройства в отличии от релейных собратьев практически не слышно. Благодаря этому его можно размещать в любом помещении, никаких неудобств по созданию шума он не создаст. Также практически не будет видно и изменения в освещении. Раздражающее мигание ламп будет еле заметным.

Что внутри

Внутреннее устройство очень похоже на схему релейного:

  1. Тороидальный трансформатор
  2. Плата управления
  3. Силовые ключи из симисторов

Трансформатор имеет несколько обмоток и среднюю точку, через которую подается напряжение на него. Одни ступени отвечают за понижение напряжение, другие за повышение. Благодаря плате управления и симисторам, стабилизатор может одновременно замкнуть как контакты повышающие так и понижающие выходное напряжение. Для чего это делается?

Например одна понижающая ступень изменяет напряжение в пределах 9 Вольт. А повышающая сразу на 27 Вольт. Замкнув одновременно обе ступени, мы изменим напряжение на +27-9=18 Вольт. Тем самым будем иметь очень широкий диапазон регулировок и относительно плавное изменение напряжения. Большое число ступеней почти помогает избежать различимого невооруженным глазом “мигания” лампочек.

Данный вид аппаратов менее подвержен перегрузкам. Может справиться с пусковыми токами на двигателях насосов, станков и т.д. Большинство моделей сохраняют свои качества и работоспособность при отрицательных температурах. Можете их монтировать в подсобных не отапливаемых помещениях.

За счет применения симисторов обеспечиваются следующие плюсы:

  • малошумность при работе
  • высокоскоростная коммутация до 20мс
  • плавная регулировка
  • большая надежность и долговечность из-за отсутствия механически подвижных элементов. Полупроводники по своим качествам и времени работы на отказ превосходят реле.

Минусами являются большая стоимость и низкая точность при регулировании. Еще они могут не подойти для поклонников музыки и радиолюбителей. Из-за создаваемых помех будет невозможно нормально ни послушать радио, ни включить музыкальную аппаратуру.

Советы от профессионалов

Уделяйте внимание подсчету мощности, это предостережет вас от лишних трат и обеспечит эффективную работу аппарата, т.к. чем он мощнее, тем дороже.
Если планируется устанавливать устройство в доме, релейные и механические лучше не выбирать, т.к

они производят много шума.
Выбирайте те модели, которые будут ремонтоспособными в случае поломки и обеспечиваются сервисом профессионального монтажа, настройки с выездом на дом специалистов электриков для установки.
Выбирать аппарат стоит с учетом того, что паспортная мощность станет заметно меньшей, если показатель на входе ниже, чем 220В, при значительных отклонениях она может сокращаться почти вдвое.

Выводы:

Итак, сегодня мы узнали, что для дома:

  • подходят только точные стабилизаторы с маленькой погрешностью на выходе и плавной регулировкой. Это нужно, чтобы в момент выравнивания напряжения не моргали лампочки и нормально работала электроника в доме. Под эти требования подходят электромеханические, гибридные и тиристорные аппараты;
  • определились, когда в доме все потребители однофазные (на 220в), то нужен однофазный стабилизатор. А если есть хотя бы один трехфазный (на 380в) потребитель, то нужно ставить трехфазный прибор;
  • выяснили для себя, он будет стоять в отапливаемом помещении или требуется морозостойкий аппарат;
  • узнали, что для домов с подведенной одной фазой (на 220в) чаще всего берут стабилизатор на 10 кВА (киловольт-ампер), а для трехфазной сети (на 380в) выбирают аппараты на 15 кВт (киловатт). И научились высчитывать мощность требуемого стабилизатора индивидуально для своего дома;
  • запомнили, что стабилизатор нужно брать с запасом по мощности (минимум, на 30%).

Надеюсь, удалось максимально помочь с подбором стабилизатора для дома. Если Вы узнали для себя что-то новенькое и считаете эту информацию полезной, нажмите ниже на кнопки социальных сетей и сохраните эту статью себе, чтобы не потерять.
