Какие трубы лучше использовать для водоснабжения

Виды водопроводных труб

Современные производители водопроводной арматуры предлагают потребителю два основных вида водопроводных труб:

1. Неметаллические;
2. Металлические.

Изделия обоих видов отличаются между собой по техническим характеристикам, материалу, эксплуатационным свойствам и химическому составу. Опираясь на эти признаки, подбирают те или иные варианты для горячей или холодной воды.

Неметаллические трубы изготавливают из следующих материалов:

• полипропилен;
• полиэтилен;
• металлопластик;
• ПВХ.

Для производства основных видов металлических труб используют следующие металлы и сплавы:

• сталь;
• нержавеющая сталь;
• медь.

Стальные

Сталь можно назвать классическим материалом. В советский период для систем водоснабжения использовались простые стальные трубы, которые легко поддавались коррозии. После перестройки все чаще начали использовать для этих целей газовые трубы с тонкими стенками.

В итоге система получалась достаточно дешевой. Свойства этого материала изучены до мелочей.

При сравнении труб для водоснабжения, когда речь идет о стальных изделиях, стоит отметить их положительные и отрицательные качества.

Достоинства будут следующими:

• высокая механическая прочность;
• невысокая стоимость;
• в продаже можно встретить огромный ассортимент совместимой арматуры.

И недостатки:

• Очень легко подвергается коррозии. Частично этот негативный фактор устраняется путем проведения окрашивания поверхности.
• Обязательно сужается просвет при эксплуатировании их с холодной водой. Происходит зарастание труб, и для проведения их очистки приходится разбирать трубопровод – иного пути нет.
• Сталь отлично проводит электрический ток, так что в случае поломки каких-либо электроприборов существует большая вероятность поражения током.
• При взаимодействии с алюминием или медью возникает гальваническая пара, что приводит к ускорению окисления соединений труб в системе.
• Довольно трудоемкий процесс установки труб – потребуется газовая или электрическая сварка. Как вариант – можно нарезать резьбы вручную. Но потребуются специальные инструменты и много сил, либо нужно изготавливать патрубки и сгоны определенной длины на токарном станке.

Выбор пластиковых труб

Полимерные изделия для сооружения системы водоснабжения в современном частном доме или квартире изготавливаются на основе применения полипропилена, поливинилхлорида и полиэтилена (подробнее: “Характеристики полимерных труб для водоснабжения, правила монтажа”). Независимо от исходного материала, который использовался для создания продукта, его стоимость все равно будет относительно низкой.

По этой причине такие виды водопроводных труб для квартиры являются лучшим решением по сравнению с аналогом из нержавеющей стали. Во многом это также связано с продолжительностью срока службы пластиковых изделий, возможностью использовать их для водопровода горячей и холодной воды, максимально простым монтажом. С установкой таких труб вполне может справиться сам владелец дома/квартиры.

Что касается горячего воды, то для ее транспортировки подходят полиэтиленовые изделия, что связано с их техническими характеристиками:

• свои свойства полимер сохраняет при высоких температурах – до 140С выше нуля;
• устойчив полипропилен и к повышенному давлению, что позволяет избежать прорыва магистрали изнутри.

Пластиковые разновидности труб для водопровода можно устанавливать собственноручно, воспользовавшись одним из способов монтажа:

1. Холодная сварка. Представляет собой, по сути, простое склеивание трубы и муфты. Такое соединение обеспечивает прочный и абсолютно герметичный шов.
2. Диффузионная сварка. Данный метод основан на принципе расплавления внутренней и внешней поверхностей соединяемых элементов трубопровода. В завершении размягченные отрезки запрессовываются друг в друга.

Последний способ имеет один существенный минус: демонтаж трубопровода невозможно произвести без разрезания сегментов. Однако этот недостаток компенсируется очевидными преимуществами такого водопровода в квартире: трубы способны выдержать любое давление с сохранением герметичности шва (до 40 Атм.).

Металлические водопроводы

Трубы из металла используются уже не один десяток лет. Несмотря на появление новых материалов, они до сих пор не утратили своей актуальности. Металл, как и пластик, имеет свои плюсы и минусы.

Самым большим плюсом водопровода из металла является механическая прочность. Однако срок его службы всего несколько лет. Помимо этого, сложный монтаж и проведение сварочных работ повышают стоимость установки и обслуживания.

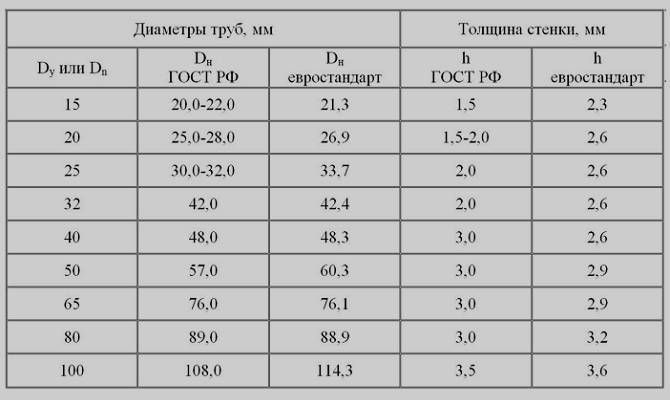

Стальной

Стальные трубы производятся как из обычной углеродистой стали, так и оцинкованные. Монтаж водопровода из стальных комплектующих выполняют при помощи переходников, тройников и муфт, которые соединяют трубы в единую систему.

Сварные и бесшовные стальные трубы способны выдержать огромную нагрузку, большое давление и резкие перепады температур.

Какие трубы выбрать для водопровода (видео)

К минусам таких водопроводов можно отнести большой вес, сложный монтаж и коррозию. Однако, современные производители научились покрывать внутреннюю поверхность неметаллическим слоем, что позволяет увеличить срок службы изделия и избежать коррозии.

Изделия из нержавеющей стали превосходят обычные по всем основным характеристикам, но их стоимость значительно отличается, что приводит к сильному удорожанию всей системы водопровода.

Медный

Пропускная способность медного водопровода выше, чем у других. Это достигается за счет более гладкой внутренней поверхности, поэтому можно использовать трубы меньшего диаметра. Медь обладает дезинфицирующими свойствами, благодаря чему медные трубы широко применяются для водопроводов с питьевой водой.

К несомненным плюсам медных изделий относится их презентабельный вид, устойчивость к коррозии и высокий срок службы, который может достигать 70−100 лет.

Однако высокая стоимость медной трубы и монтажных работ не всем по карману. Такие водопроводы обычно встречаются в элитных домах, где роскошь считается одним из важных показателей.

Как выполнить гидравлический расчет водопровода

Выяснить пропускную способность трубопровода очень важно. Этот показатель демонстрирует метрическую характеристику — с ее помощью высчитывается количество предельного объема жидкости, которое может пройти через сечение трубы за определенную единицу времени

С появлением металлопластиковых и полимерных водопроводных труб расчет пропускной способности трубы стал выполняться несколько иначе — ведь они не покрываются известковым налетом и другими многослойными отложениями, не корродируют, то есть не изменяют внутренний диаметр в процессе эксплуатации, и не приводят к потерям транспортируемой среды. Если же говорить о стальных трубах, то они долговечны, но с течением времени их пропускная способность сокращается.

Определение пропускной способности позволяет рассчитать объем транспортируемой жидкости, выбрать способ подключения сантехнического оборудования, подобрать водопроводные трубы соответствующего диаметра. Если этого не сделать, то инженерная сеть будет сбоить при работе — возможен даже такой вариант, что вы откроете кран в ванной комнате, а в кухне при этом вода пропадет.

Что включает в себя понятие гидравлического расчета? Здесь подразумевается:

• выбор материалов для труб;
• определение длины трубопровода;
• расчет числа точек водопотребления и количества сантехнического оборудования;
• определение пропускной способности труб.

Существует три методики расчета пропускной способности трубы в зависимости от диаметра и других параметров:

1. Использование формул. Для них применяются усредненные показатели, в том числе и коэффициент шероховатости, зависящий от конкретного вида труб. Например, для новых металлических труб этот коэффициент составит 0,2. Также для расчета пропускной способности пригодятся следующие параметры — материал и диаметр водопроводной трубы, уклон, под которым проложен ненапорный трубопровод, или давление подачи транспортируемой среды.
2. Использование табличных сведений. В них собраны показатели для каждого конкретного материала. Например, в таблице Шевелева есть сведения о пластиковых, стальных, асбестоцементных и стеклянных трубах.
3. С применением программ по оптимизации водопровода. Это самый современный и удобный метод, поскольку в программах задано множество параметров, необходимых при расчете. Работает она по следующему принципу: вам нужно ввести все запрашиваемые сведения и дождаться получения результата. При массовом подключении точек водозабора именно программа будет оптимальным способом расчета для цельной водопроводной сети. Среди сведений, которые использует программа — внутренний диаметр трубы, длина всего участка, коэффициент шероховатости для выбранного материала трубопровода, коэффициент местного сопротивления в фитингах (тройниках, отводах и так далее), величина уменьшения диаметра при эксплуатации.

Для расчета лучше использовать табличные сведения или программы. В результате вы сможете правильно рассчитать необходимый диаметр трубопровода и оснастить систему всеми нужными аксессуарами, в том числе и компенсаторами. Знание того, как подобрать диаметр трубы для водопровода, обеспечит вам хороший напор при подаче воды, а также отсутствие изменений в напоре при использовании нескольких водоразборных точек.

Источник

Полипропиленовые трубы для водопровода какие лучше

Во время подбора элементов сети для холодной и подогретой воды необходимо обращать внимание на фирму-изготовителя трубы. Нужно также учитывать рекомендации специалистов. Армированные и не армированные

Армированные и не армированные

Для горячей воды

При монтаже ГВС учитывается, что ПП трубы способны существенно расширяться при нагреве. Поэтому для горячей воды необходимо использовать армированные изделия.

Их каждый метр удлиняется только на 0,32 мм при возрастании температуры на 10°С. Это значение для трубопроводных элементов без армирования составляет 1,25 мм.

Для холодной воды

Холодное водоснабжение можно обустраивать с помощью однослойных и многослойных труб. При устройстве таких систем учитывается сила напора и дистанция до водоисточника.

Такие однослойные трубы выпускаются серого или белого цвета. Они относятся к первому классу. Обычно в их маркировки присутствует обозначение в виде PN 10 или PN 16.

Классификация по проходимости

Дополнительно трубы классифицируются по проходимости. Внутренний размер полипропиленовых труб указывает на то, какой объем воды они могут пропустить за определенный отрезок времени. Внешние размеры ПП трубы в данном случае не имеют значения. Это говорит о том, что толщина стенки может быть любой – от этого параметра зависит лишь то, насколько прочны будут трубы.

Как правильно рассчитать проходимости труб

Чтобы рассчитать внутренний диаметр ПП труб, нужно воспользоваться следующей формулой:

D = √(4 — Q_общ — 1000/π∙V), где:

Q_общ – предельный суммарный расход воды;

V – скорость движения воды.

Если трубы толстые, то скорости присваивают значение 1,5-2 м/с, для тонких же труб эта величина, как правило, равняется 1,2 м/с. То есть, чем сечение трубы меньше, тем у нее выше соотношение поверхность/просвет. Иными словами, в тонкой трубе практически весь объем воды будет замедляться о стенки.

ПП трубы сечениями 10-25 мм подбираются, если скорости движения воды небольшие. Но если значения V большие, то сечения труб должны быть как минимум 32 мм.

В любом случае, желательно исходить из самых высоких показателей скоростей, так как полипропилен имеет очень гладкие стенки. Если устанавливается система водопровода, то в данном случае трение воды о внутреннюю поверхность труб будет минимальным.

Точные значения проходимости и сечения труб имеют большое значение лишь в случае проектирования водопроводной системы в многоэтажных домах. Если не воспользоваться таблицей размеров полипропиленовых труб, и выбрать трубу с сечение меньше положенного, то в периоды с пиковым потреблением воды, жильцы попросту останутся без воды.

Однако может возникнуть желание взять трубу с запасом по сечению

В данном случае стоит обратить внимание на целесообразность такого решения с экономической точки зрения. К трубам с большим диаметром понадобятся более дорогостоящие фитинги

В итоге расходы могут вырасти в значительной степени

При желании этого можно не допустить, главное, использовать рациональный подход

В итоге расходы могут вырасти в значительной степени. При желании этого можно не допустить, главное, использовать рациональный подход.

ПП трубы больших сечений нецелесообразно использовать и в таких местах, где будет достаточно и тонких труб, опять же таки с целью экономии. Дело в том, что когда вы долго сливаете холодную воду из крана, с большим сечением трубы и воды будет затрачено больше, прежде чем вода станет горячей. Если нет водозабора, то значительная часть тепла от горячей воды попросту рассеется без дела.

Рекомендуется организовать циркуляционную систему водоснабжения, таким образом, не понадобится каждый раз сливать воду, пока она станет горячей. Если это частный дом, то понадобится лишь установить несложный циркуляционный насос, а также докупить и обустроить систему дополнительной трубой, по которой вода будет возвращаться к котлу.

На рынке присутствует огромный сортамент полипропиленовых труб для отопления и не только. Если вы делаете стояк водоснабжения, то подойдут полипропиленовые трубы сечением 25 мм, если это пятиэтажный дом, и 32 мм – для домов от девяти до шестнадцати этажей. В данном случае, определяясь с диаметром, стоит учитывать точное количество сантехнических приборов, которые будут эксплуатироваться в этой системе.

Полипропиленовые трубы больших сечений чаще всего применяются для подачи холодной воды к одному или нескольким домам. Для прокладки труб в теплотрассах полипропилен не используют, так как он не любит горячей воды. К тому же, это такое место, где на трубы будет воздействовать большая нагрузка, от чего мягкий полипропилен может попросту повредиться.

С холодной водой все гораздо проще – ввиду низкой ее температуры и небольшого давления в системе, все чаще при оборудовании водопроводов отказываются от чугуна в пользу полипропилена. Довольно часто можно встретить системы с условным диаметром полипропиленовых труб в 500 мм и более, которые питают целые небольшие районы.

Основные технические характеристики

При полимеризации веществ синтетического происхождения получается композитный материал. Одним из его видов является полипропилен. Полимерные трубные элементы обладают следующими характеристиками:

• устойчивостью перед химически активными жидкими средами;
• высокой прочностью при сжатии, растягивании и изгибе;
• отличной износостойкостью;
• хорошей тепло- и электроизоляционной способностью;
• небольшим линейным удлинением во время нагрева;
• тепловой емкостью, равной 2,0 кДж/(кг*°С);
• 50-процентной пластичностью, потом начинается текучесть полимера;
• плотностью, составляющей 0,92 кг/см³;
• малой теплопроводностью.

К значимым характеристикам полипропилена также относится рабочий температурный интервал. Его диапазон составляет от -15 до +120°С.

ГОСТ

В соответствии с действующими требованиями водопроводные ПП трубы производят с гладкой поверхностью как снаружи, так и внутри. Их характеристики по ГОСТу составляют:

• максимальное изменение предела текучести от первоначального состояния — 20%;
• профильная высота после удаления литников — от 0,3 до 0,5 мм;
• температурные значение ползучести по Вика — не более или в пределах от +80°С до +115°С.

Продукция может иметь маленькие дефекты в продольном направлении. Это волнообразные образования и полосы, границы которых находятся в пределах допустимых значений. При этом на всех поверхностях изделий не допускается наличие вздутий, ракообразных дефектов, сколов, инородных включений, трещин и раковин.

Используемые в системах полипропиленовые фитинги должны иметь высокое качество. Герметичность соединительных элементов обязана составлять от 5000 до 10000 циклов.

Маркировка

Правильно выбрать трубопроводные элементы для каждого вида системы позволяет маркировка изделий. Сортамент зависит от эксплуатационных условий и назначения продукции.

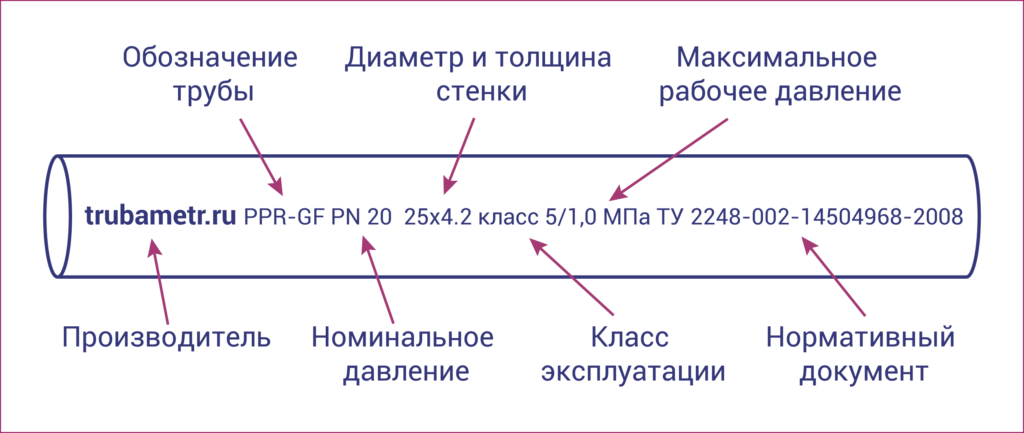

Маркировка полипропиленовых труб для водоснабжения

При маркировке используется базовый артикул. Для обозначения также дополнительно применяются несколько типов сокращений.

Базовый артикул позволяет узнать:

• Что изделие является трубой. Соответствующее слово указывается в начале стандартного обозначения.
• Используемый материал при изготовлении — структуру трубы.
• Величину отношения оптимального диаметра изделия по наружной поверхности к толщине стенки. Перед значением указывается аббревиатура SDR.
• Наружную профильную величину.
• Толщину стенки.
• Эксплуатационный класс.
• Максимально допустимое давление — обозначается PN и обычно составляет от 1 до 2,5 МПа.
• ГОСТ.

При маркировке изделий также может отображаться область применения продукции. Для этого используется определенный цвет:

• белый — водопровод;
• серый — отопление, ХВС и ГВС;
• черный — дренажные и канализационные системы;
• зеленый — автономные сети водоснабжения в пределах частной территории.

Производители могут наносить дополнительные обозначения. Это знак торговой марки, дата производства, наличие сертификата качества, номер партии.
