Утрата напора
Формулы
Инструкция по расчету утраты напора на участке известной длины достаточно несложна, но подразумевает знание изрядного количества переменных. К счастью, при жажде их возможно отыскать в справочниках.
Формула имеет форму H = iL(1+K).
В ней:
H – искомое значение утраты напора в метрах.
- i – гидравлический уклон трубопровода.
- L – его протяженность в метрах.
- K – коэффициент, зависящий от назначения сети.
Кое-какие элементы формулы очевидно требуют комментариев.
Несложнее всего с коэффициентом К. Его значения заложены в уже упоминавшийся нами СНиП за номером 2.04.01-85:
| Назначение водопровода | Значение коэффициента |
| Хозяйственно-питьевой | 0,3 |
| Производственный, хозяйственно-противопожарный | 0,2 |
| Производственно-противопожарный | 0,15 |
| Противопожарный | 0,1 |
А вот с понятием гидравлического уклона намного сложнее. Он отражает то сопротивление, которое труба оказывает перемещению воды.
Гидравлический уклон зависит от трех параметров:
- Скорости потока. Чем она выше, тем больше гидравлическое сопротивление трубопровода.
- Диаметра трубы. Тут зависимость обратная: уменьшение сечения ведет к росту гидравлического сопротивления.
- Шероховатости стенок. Она, со своей стороны, зависит от материала трубы (сталь владеет менее ровной поверхностью если сравнивать с полипропиленом либо ПНД) и, в некоторых случаях, от возраста трубы (известковые отложения и ржавчина увеличивают шероховатость).
К счастью, проблему определения гидравлического уклона всецело решает таблица гидравлического расчета водопроводных труб (таблица Шевелева). В ней приводятся значения для различных материалов, скоростей и диаметров потока; помимо этого, таблица содержит коэффициенты поправок для ветхих труб.
Размер таблиц Шевелева делает неосуществимой их публикацию полностью; но для ознакомления мы приведем маленькую выдержку из них.
Вот справочные данные для пластиковой трубы диаметром 16 мм.
| Расход в литрах в секунду | Скорость в метрах в секунду | 1000i (гидравлический уклон для протяженности в 1000 метров) |
| 0,08 | 0,71 | 84 |
| 0,09 | 0,8 | 103,5 |
| 0,1 | 0,88 | 124,7 |
| 0,13 | 1,15 | 198,7 |
| 0,14 | 1,24 | 226,6 |
| 0,15 | 1,33 | 256,1 |
| 0,16 | 1,41 | 287,2 |
| 0,17 | 1,50 | 319,8 |
При расчете падения напора необходимо учитывать, что большинство сантехнических устройств для обычной работы требует определенного избыточного давления. В СНиП тридцатилетней давности приводятся данные для устаревшей сантехники; более современные образцы бытовой и санитарной техники требуют для обычной работы избыточного давления, равного как минимум 0,3 кгс/см (3 метра напора).
Примеры
Давайте приведем пример гидравлического расчета водопровода, выполненного своими руками.
Предположим, что нам необходимо вычислить утрату напора в домашнем пластиковом водопроводе диаметром 15 мм при его длине в 28 метров и максимально допустимой скорости потока воды, равной 1,5 м/с.
- Гидравлический уклон для длины в 1000 метров будет равным 319,8. Потому, что в формуле расчета падения напора употребляется i, а не 1000i, это значение направляться поделить на 1000: 319,8 / 1000 = 0,3198.
- Коэффициент К для хозяйственно-питьевого водопровода будет равным 0,3.
- Формула в целом купит вид H = 0,3198 х 28 х (1 + 0,3) = 11,64 метра.
Так, избыточное давление в 0,5 атмосферы на концевом сантехническом приборе мы будем иметь при давлении в магистральном водопроводе в 0,5+1,164=1,6 кгс/см2. Условие в полной мере выполнимо: давление в магистрали в большинстве случаев не ниже 2,5 – 3 атмосфер.
А сейчас давайте выполним обратный расчет: определим минимальный диаметр пластикового трубопровода, снабжающего приемлемое давление на концевом смесителе для следующих условий:
- Давление в автостраде образовывает 2,5 атмосферы.
- Протяженность водопровода до концевого смесителя равна 144 метрам.
- Переходы диаметра отсутствуют: целый внутренний водопровод будет монтироваться одним размером.
- Пиковый расход воды образовывает 0,2 литра в секунду.
Итак, приступим.
- Допустимая утрата давления образовывает 2,5-0,5=2 атмосферы, что соответствует напору в 20 метров.
- Коэффициент К и в этом случае равен 0,3.
- Формула, так, будет иметь вид 20=iх144х(1+0,3). Несложный расчет даст значение i в 0,106. 1000i, соответственно, будет равным 106.
- Следующий этап – поиск в таблице Шевелева диаметра, соответствующего 1000i = 106 при искомом расходе. Ближайшее значение – 108,1 – соответствует диаметру полимерной трубы в 20 мм.
Для чего определяется пропускная способность?
При расчете водопровода стоит задача определить оптимальный диаметр трубы для обеспечения нормативного потребления воды.
Если сечение слишком мало, это приводит к недостаточному напору в трубах даже при большом давлении, в результате:
- насосное оборудование быстрее изнашивается,
- чаще происходят аварии на линии,
- увеличивается расход энергии.
Для ремонта систем требуются дополнительные траты, что повышает стоимость эксплуатации.
В гидравлике пропускная способность всей системы рассчитывается по самому узкому месту. Часто трубопроводы сравнивают с электропроводкой, только по трубам бежит вода, а по проводам — электрический ток.
Падение напора в трубопроводе.
Расчёт потерь напора воды в трубопроводе выполняется очень просто, далее мы подробно рассмотрим варианты расчёта.
Для гидравлического расчета трубопровода вы можете воспользоваться калькулятором гидравлического расчета трубопровода.
Вам посчастливилось пробурить скважину прямо около дома? Замечательно! Теперь вы сможете обеспечить себя и свой дом или дачу чистой водой, которая не будет зависеть от центрального водоснабжения. А это значит никакого сезонного отключения воды и бегания с вёдрами и тазиками. Нужно только установить насос и готово! В настоящей статье мы поможем вам рассчитать потери напора воды в трубопроводе, и уже с этими данными можно смело покупать насос и наслаждать, наконец, своей водой из скважины.
Из школьных уроков физики понятно, что вода, текущая по трубам, в любом случае испытывает сопротивление. Величина этого сопротивления зависит от скорости потока, диаметра трубы и гладкости её внутренней поверхности. Сопротивление тем меньше, чем меньше скорость потока и больше диаметр и гладкость трубы. Гладкость трубы зависит от материала, из которого она изготовлена
Трубы из полимеров более гладкие, чем стальные трубы, а также они не ржавеют и, что немаловажно, дешевле других материалов, не уступая при этом в качестве. Вода будет испытывать сопротивление, двигаясь даже по полностью горизонтальной трубе. Однако чем длиннее сама труба, тем менее значительны будут потери напора
Что ж, приступим к расчету
Однако чем длиннее сама труба, тем менее значительны будут потери напора. Что ж, приступим к расчету.
Потери напора на прямых участках трубы.
Чтобы подсчитать потери напора воды на прямых участках труб использует уже готовую таблицу, представленную ниже. Значения в этой таблице указаны для труб, изготовленных их полипропилена, полиэтилена и других слов, начинающихся с «поли» (полимеров). Если же вы собираетесь установить стальные трубы, то необходимо умножить приведённые в таблице значения на коэффициент 1,5.
Данные приведены на 100 метров трубопровода, потери указаны в метрах водного столба.
Падение напора в трубопроводе Радение напора в трубопроводе, расчет падения напора в трубопроводе для дома и квартиры.
Актуальный вопрос, какой же диаметр трубопровода применить
Принципиальная схема пароконденсатного тракта выглядит так. Работает котельная установка, которая вырабатывает пар,определенного параметра в определенном количестве. Далее открывается главная паровая задвижка и пар поступает в пароконденсатную систему, двигаясь в сторону потребителей. И тут появляется актуальный вопрос, какой же диаметр трубопровода применить?
Если взять трубу слишком большого диаметра, то это грозит:
- Увеличение стоимости монтажа
- Большие потери тепла в окружающую среду
- Большое количество конденсата, а значит и большое количество конденсатных карманов, конденсатоотводчиков, вентилей и тп
Если взять трубу слишком малого диаметра, то это грозит:
- Потеря давления ниже расчётного
- Повышенной скоростью пара, шумы в паропроводе
- Эрозийный износ, более частая замена оборудования из-за гидроударов
Расчёт диаметра паропровода
Существует два метода для выбора диаметра паропровода: первый это метод падения давления, а второй более простой и его применяет большинство из нас – метод скоростей.
Для того что бы вы не тратили своё время на поиск таблицы по расчёту методом скоростей, мы для вашего удобства выложили на этой странице эту информацию. Опубликованные рекомендации взяты из каталога завода изготовителя промышленной трубопроводной арматуры АДЛ .
Как рассчитать расход воды по сечению трубы?
При проектировании инженерных коммуникаций, таких как отопление, водоснабжение и канализация, необходимо учитывать принятые нормы, приведенные в соответствующей документации.
Расчет расхода воды по сечению трубы – довольно сложный инженерный процесс, требующий специальных знаний. Но в случаях, когда индивидуальное строительство ведется собственными силами, без привлечения строительных фирм, многие расчеты приходится делать самостоятельно.
Чем больший объем воды проходит через трубу в единицу времени, тем больше получается расход. Существует довольно много критериев, которые влияют на этот показатель. Основные из них следующие:
- диаметр внутреннего сечения;
- материал, из которого изготовлен водопровод;
- скорость течения жидкости, которая, в свою очередь, зависит от давления;
- наличие поворотов и затворов в водопроводной системе.
Однако размер сечения трубы действительно достаточно сильно влияет на расход воды в трубопроводе. Если пренебречь дополнительными факторами, можно предложить для расчета следующую формулу:
где q – расход воды, л/с;
d – диаметр внутреннего сечения трубы, см;
V – скорость течения воды, м/с.
Если питание системы водоснабжения осуществляется из водонапорной башни, без дополнительного нагнетания с помощью насоса, то скорость течения будет в пределах примерно от 0,7 до 1,9 м/с. Если же используется какой-либо нагнетатель, то в его паспорте должно указываться создаваемое давление и скорость прохождения жидкости.
В дополнение к вышеприведенной формуле отметим, что довольно большое влияние на производительность трубопровода оказывает сопротивление внутренних стенок. Пластиковые трубы имеют более гладкую поверхность, чем стальные, поэтому коэффициент сопротивления в них ниже. К тому же они не подвержены коррозии, что тоже положительно влияет на их пропускную способность.
Когда нужно проводить вычисления?
Выполнять вычисления необходимо при выборе труб для водопровода. Диаметр должен быть подходящим, чтобы избежать чрезмерного водорасхода и обеспечить нормальный напор.
Такая необходимость появляется при проектировании дома и подведении к нему коммуникаций. При выборе трубы с оптимальным сечением для водопровода нужно обязательно выполнять ряд расчетов. Необходимо узнать максимальные объемы необходимой воды в доме за минуту.
Исходя из полученных результатов, нужно приобрести трубу с таким сечением, чтобы этого было достаточно для одновременной работы всех устройств и кранов.
Пошаговая инструкция, как рассчитать водорасход
Произвести подсчеты можно при помощи таблиц. Но полученные результаты будут неточными. Поэтому лучше проводить расчеты на месте, учитывая скорость потока, материал трубопроводных систем и прочие характеристики трубопровода.
Проще всего рассчитать объем расходуемой H2O по следующей формуле:
- q – расход воды (л/с);
- V – скорость течения (м/с);
- d – диаметр (см).
Использовать эту формулу можно и для поиска других неизвестных. Если известен диаметр и расход воды, можно определить скорость потока. А если известны V и q, можно узнать диаметр.
В большинстве стояков напор водного потока равняется 1,5-2,5 атмосфер. А скорость потока обычно составляет 0,8-1,5 м/с. Может быть установлен дополнительный нагнетатель, который меняет параметры внутри системы. Все данные о нем должны быть указаны в техпаспорте.
Минимальное давление в системе должно составлять 1,5 атмосфер – этого достаточно для работы стиральной машины и посудомойки. Чем оно выше, тем быстрее вода движется по трубам, поэтому водорасход повышается.
Для получения более точных результатов применяется формула Дарси-Вейсбаха, которая учитывает возможные изменения напора воды, что приводит к повышению или снижению давления.
- ΔP – потеря давления на сопротивлении движения потока;
- λ – показатель потерь на трение по всей длине;
- D – сечение трубы;
- V — скорость течения;
- L – длина трубопровода;
- g – константа = 9,8 м/с2;
- ϸ — вязкость потока.
Такую формулу обычно используют для выполнения сложных расчетов гидродинамики. В остальных случаях применяются упрощенные варианты.
Частный случай расчета водорасхода – через отверстие крана. Применяется формула:
- Q – водорасход;
- S – площадь окружности (отверстия крана), определяется по формуле S= π*r2;
- V – скорость течения, если она неизвестна, определить ее можно, исходя из формулы V=2g*h, где g – константа, h – высота водного столба над отверстием крана.
Правила расчета
При выполнении вычислений необходимо учитывать следующие правила:
- Следить за правильностью величин. Если одно значение исчисляется в м/с, то другое должно измеряться в л/с (не в кг/час). Иначе произведенные расчеты будут неверными.
- Применять правильные значения констант.
- Учитывать данные нагнетателя системы, если он используется. Вся информация о его влиянии на параметры системы указывается в техническом паспорте.
- Промежуточные вычисления рекомендуется проводить с точными величинами, а конечный результат можно округлить (лучше в большую сторону).
Чтобы облегчить расчеты, можно воспользоваться калькуляторами в режиме онлайн, в которые достаточно только ввести все известные данные.
Рекомендации по установки дренажных карманов
Пусковые нагрузки на паропровод очень высоки, так как горячий пар поступает в холодный не прогретый трубопровод и пар начинает активно конденсировать. Согласно СНиП 2.04.07-86* Пункт 7.26 требуется производить дренажные карманы на прямых участках паропроводов через каждые 400—500 м и через каждые 200—300 м при встречном уклоне должен предусматриваться дренаж паропроводов.
Разные производители трубопроводной арматуры дают свои рекомендации по поводу интервала установки конденсатоотводчиков. Российский производитель завод АДЛ,опираясь на свой многолетний опыт, рекомендует производить дренажные карманы с установкой конденсатоотводчиков Стимакс через каждые 30-50м при протяженных линиях трубопровода. При небольших по протяженности линиях рекомендации АДЛ не отличаются от СНиП 2.04.07-86.
Почему конденсат нужно удалять из паропровода?
При подаче пар развивает очень большую скорости и гонит образующую в нижней части трубы плёнку конденсата по паропроводу со скоростью 60м/с и выше, образуя волны конденсата гребнеобразные , которые могут перекрыть всё сечение трубы. Пар гонит весь этот конденсат, врезаясь во все преграды на своём пути: фитинги, фильтры, регулирующие клапаны, вентиля. Разумеется, для самого трубопровода не говоря уже об оборудование, это будет сильный гидроудар.
Каков же будет вывод?
- Как можно чаще осуществлять дренажные карманы с установкой конденсатоотводчиков.
- Установка фильтров в горизонтальной плоскости, сливной крышкой вниз для избегания конденсатного кармана
- Правильно производить концентрические сужения, избегая конденсатных карманов
- Соблюдать уклон для самотечного слива конденсата в дренажные карманы
- Установка вентилей вместо шаровых кранов
- Задвижки с обрезиненным клином серии KR 11|12|15|20
- Фильтр сетчатый серия IS17
- Насосные станции «Гранфлоу» серия УНВ DPV
- Обратный клапан серия RD30
- Фильтры сетчатые серии IS 15|16|40|17
- Перепускной клапан «Гранрег» КАТ32
- Циркуляционный насос «Гранпамп» серии R
- Обратные клапаны «Гранлок» CVS25
- Стальные шаровые краны БИВАЛ
- Фильтр сетчатый серия IS30
- Оборудование для пара
- Циркуляционные насосы «Гранпамп» сери IPD
- Регулятор давления «Гранрег» КАТ41
- Клапаны предохранительные Прегран КПП 096|095|097|496|095|495
- Перепускной клапан «Гранрег» КАТ82
- Стальные шаровые краны БИВАЛ КШТ с редутором
- Регуляторы давления «Гранрег» КАТ
- Насосные станции «Гранфлоу» серия УНВ на насосах MHC и ЗМ
- Задвижка Гранар серия KR15 с пожарным сертификатом
- Обратный клапан CVS16
- Перепускной клапан «Гранрег» КАТ871
- Насосные станции дозирующие — ДОЗОФЛОУ
- Обратный клапан CVS40
- Задвижка «Гранар» серия KR17 аттестация по форме FM Global
- Гранлок CVT16
- Циркуляционные насосы «Гранпамп» сери IP
- Регулятор давления «после себя «Гранрег» КАТ160|КАТ80| КАТ30| КАТ41
- Моноблочные насосы из нержавеющей стали серии МНС 50|65|80|100
- Задвижка «Гранар» серия KR16 аттестация по форме FM Global
- Обратный клапан серия RD50
- Конденсатоотводчики Стимакс А11|A31|HB11|AC11
- Обратный клапан серия RD18
- Стальные шаровые краны Бивал КШГ
- Дисковые поворотные затворы Гранвэл ЗПВС|ЗПВЛ|ЗПТС|ЗПСС
- Аварийные насосные станции
- ← Экономия воды
- Влияние воздуха и газов на теплопередачу →
Источник
Как вычислить пропускную способность
Табличный способ – самый простой. Таблиц подсчета разработано несколько: можно выбрать ту, которая подойдет в зависимости от известных параметров.
Вычисление на основе сечения трубы
В СНиП 2.04.01-85 предлагается узнать количество потребления воды по обхвату трубы.
| Внешнее сечение магистрали (мм) | Приблизительное количество жидкости | |
| В литрах в минуту | В кубометрах в час | |
| 20 | 15 | 0,9 |
| 25 | 30 | 1,8 |
| 32 | 50 | 3 |
| 40 | 80 | 4,8 |
| 50 | 120 | 7,2 |
| 63 | 190 | 11,4 |
Расчет по температуре теплоносителя
С ростом температуры уменьшается проходимость трубы – вода расширяется и тем самым создает дополнительное трение.
Вычислить нужные данные можно по специальной таблице:
| Трубное сечение (мм) | Пропускная способность | |||
| По теплоте (гкл/ч) | По теплоносителю (т/ч) | |||
| Вода | Пар | Вода | Пар | |
| 15 | 0,011 | 0,005 | 0,182 | 0,009 |
| 25 | 0,039 | 0,018 | 0,650 | 0,033 |
| 38 | 0,11 | 0,05 | 1,82 | 0,091 |
| 50 | 0,24 | 0,11 | 4,00 | 0,20 |
| 75 | 0,72 | 0,33 | 12,0 | 0,60 |
| 100 | 1,51 | 0,69 | 25,0 | 1,25 |
| 125 | 2,70 | 1,24 | 45,0 | 2,25 |
| 150 | 4,36 | 2,00 | 72,8 | 3,64 |
| 200 | 9,23 | 4,24 | 154 | 7,70 |
| 250 | 16,6 | 7,60 | 276 | 13,8 |
| 300 | 26,6 | 12,2 | 444 | 22,2 |
| 350 | 40,3 | 18,5 | 672 | 33,6 |
| 400 | 56,5 | 26,0 | 940 | 47,0 |
| 450 | 68,3 | 36,0 | 1310 | 65,5 |
| 500 | 103 | 47,4 | 1730 | 86,5 |
| 600 | 167 | 76,5 | 2780 | 139 |
| 700 | 250 | 115 | 4160 | 208 |
| 800 | 354 | 162 | 5900 | 295 |
| 900 | 633 | 291 | 10500 | 525 |
| 1000 | 1020 | 470 | 17100 | 855 |
Поиск данных в зависимости от давления
При подборе труб для установки любой коммуникационной сети нужно учесть давление потока в общей магистрали. Если предусмотрен напор под высоким давлением, надо устанавливать трубы с большим сечением, чем при движении самотеком. Если при подборе трубных отрезков не учтены эти параметры, а по малым сетям пропускают большой водный поток, они станут издавать шум, вибрировать и быстро придут в негодность.
Чтобы найти наибольший расчетный водный расход, используется таблица пропускной способности труб в зависимости от диаметра и разных показателей давления воды:
| Расход | Пропускная способность | |||||||||
| Сечение трубы | 15 мм | 20 мм | 25 мм | 32 мм | 40 мм | 50 мм | 65 мм | 80 мм | 100 мм | |
| Па/м | Мбар/м | Меньше 0,15 м/с | 0,15 м/с | 0,3 м/с | ||||||
| 90,0 | 0,900 | 173 | 403 | 745 | 1627 | 2488 | 4716 | 9612 | 14940 | 30240 |
| 92,5 | 0,925 | 176 | 407 | 756 | 1652 | 2524 | 4788 | 9756 | 15156 | 30672 |
| 95,0 | 0,950 | 176 | 414 | 767 | 1678 | 2560 | 4860 | 9900 | 15372 | 31104 |
| 97,5 | 0,975 | 180 | 421 | 778 | 1699 | 2596 | 4932 | 10044 | 15552 | 31500 |
| 100,0 | 1000,0 | 184 | 425 | 788 | 1724 | 2632 | 5004 | 10152 | 15768 | 31932 |
| 120,0 | 1200,0 | 202 | 472 | 871 | 1897 | 2898 | 5508 | 11196 | 17352 | 35100 |
| 140,0 | 1400,0 | 220 | 511 | 943 | 2059 | 3143 | 5976 | 12132 | 18792 | 38160 |
| 160,0 | 1600,0 | 234 | 547 | 1015 | 2210 | 3373 | 6408 | 12996 | 20160 | 40680 |
| 180,0 | 1800,0 | 252 | 583 | 1080 | 2354 | 3589 | 6804 | 13824 | 21420 | 43200 |
| 200,0 | 2000,0 | 266 | 619 | 1151 | 2488 | 3780 | 7200 | 14580 | 22644 | 45720 |
| 220,0 | 2200,0 | 281 | 652 | 1202 | 2617 | 3996 | 7560 | 15336 | 23760 | 47880 |
| 240,0 | 2400,0 | 288 | 680 | 1256 | 2740 | 4176 | 7920 | 16056 | 24876 | 50400 |
| 260,0 | 2600,0 | 306 | 713 | 1310 | 2855 | 4356 | 8244 | 16740 | 25920 | 52200 |
| 280,0 | 2800,0 | 317 | 742 | 1364 | 2970 | 4356 | 8568 | 17338 | 26928 | 54360 |
| 300,0 | 3000, | 331 | 767 | 1415 | 3078 | 4680 | 8892 | 18000 | 27900 | 56160 |
Так же, рассчитывая расход воды через трубу по таблице значений диаметра трубы и давления, учитывается не только количество кранов, но и численность водонагревателей, ванн и иных потребителей.
Гидравлический расчет по Шевелеву
В виде примера хорошего образца для расчетов можно назвать таблицу Шевелева. Это объемный справочник. Чтобы им воспользоваться, не обязательно идти в библиотеку. Все нужные данные можно найти во Всемирной сети. Кроме того, есть электронные программы на основе таблиц Шевелева. Достаточно ввести требуемые параметры, чтобы получить готовый результат.
Применение формул
Применение разных формул зависит от известных данных. Самая простая из них: q = π×d²/4 ×V. В формуле: q показывает расход воды в литрах, d – сечение трубы в см, V – скоростной показатель продвижения гидропотока в м/сек.
Скоростные параметры можно взять из таблицы:
| Тип водоподведения | Скорость (м/сек) |
| Городской водопровод | 0,60–1,50 |
| Магистральный трубопровод | 1,50–3,00 |
| Центральная сеть отопления | 2,00–3,00 |
| Напорная система | 0,75–1,50 |
Знать, какими характеристиками обладают трубы, нужно для грамотного подключения сантехнических приборов. При правильном подборе данных не будет повода беспокоиться, что при открытии крана в ванной комнате вода на кухне перестанет идти либо снизится ее напор.
Источник
Общие сведения по гидравлическому расчету трубопроводов

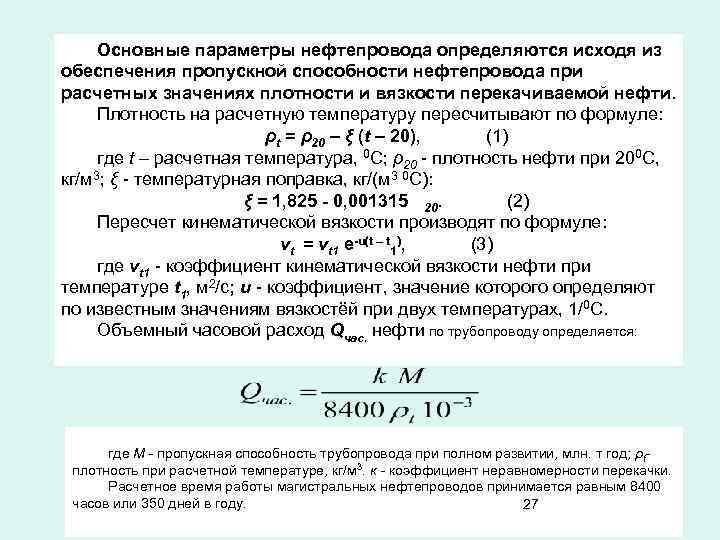

При расчете трубопроводов рассматривается установившееся, равномерное напорное движение любой жидкости, отвечающее турбулентному режиму, в круглоцилиндрических трубах. В напорных трубопроводах жидкость находится под избыточным давлением, а поперечные сечения их полностью заполнены. Движение жидкости по трубопроводу происходит в результате того, что напор в начале его больше, чем в конце.
Гидравлический расчет производится с целью определения диаметра трубопровода d
при известной длине для обеспечения пропуска определенного расхода жидкостиQ или установления при заданном диаметре и длине необходимого напора и расхода жидкости. Трубопроводы в зависимости от длины и схемы их расположения подразделяются на простые и сложные. К простым трубопроводам относятся трубопроводы, не имеющие ответвлений по длине, с постоянным одинаковым расходом.
Трубопроводы состоят из труб одинакового диаметра по всей длине или из участков труб разных диаметров и длин. Последний случай относится к последовательному соединению.
Простые трубопроводы в зависимости от длины с участком местных сопротивлений разделяют на короткие и длинные. Короткими трубопроводами
являются трубопроводы с достаточно малой длиной, в которых местные сопротивления составляют более 10% гидравлических потерь по длине. Например, к ним относят: сифонные трубопроводы, всасывающие трубы лопастных насосов, дюкеры (напорные водопроводные трубы под насыпью дороги), трубопроводы внутри зданий и сооружений и т.п.
Длинными трубопроводами
называют трубопроводы сравнительно большой длины, в которых потери напора по длине значительно преобладают над местными потерями. Местные потери составляют менее 5
10% потерь по длине трубопровода, и поэтому ими можно пренебречь или ввести при гидравлических расчетах увеличивающий коэффициент, равный 1,05
1,1. Длинные трубопроводы входят в систему водопроводных сетей, водоводов насосных станций, водоводов и трубопроводов промышленных предприятий и сельскохозяйственного назначения и т.п. Сложные трубопроводы имеют по длине различные ответвления, т.е. трубопровод состоит из сети труб определенных диаметров и длин. Сложные трубопроводы подразделяются на параллельные, тупиковые (разветвленные), кольцевые (замкнутые) трубопроводы, которые входят в водопроводную сеть.
Гидравлический расчет трубопровода сводится, как правило, к решению трех основных задач:
- определение расхода трубопровода Q
, если известны напорH , длинаl и диаметрd трубопровода, с учетом наличия определенных местных сопротивлений или при их отсутствии;
- определение потребного напора H
, необходимого для обеспечения пропуска известного расходаQ по трубопроводу длинойl и диаметромd ;
- определение диаметра трубопровода d
в случае известных величин напораH , расходаQ и длиныl .
Пропускная способность канализационной трубы

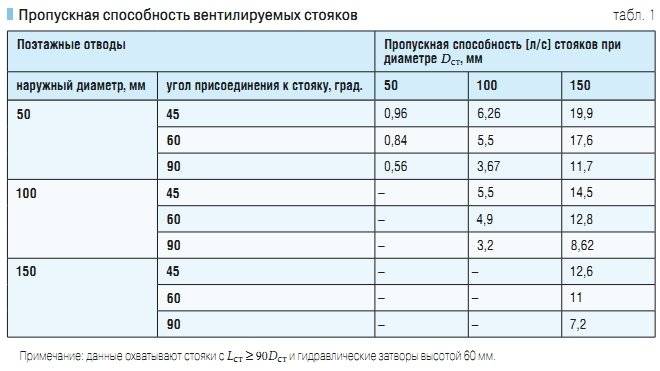

Пропускная способность канализационной трубы – важный параметр, который зависит от типа трубопровода (напорный или безнапорный). Формула расчета основана на законах гидравлики. Помимо трудоемкого расчета, для определения пропускной способности канализации используют таблицы.
Формула гидравлического расчета
Для гидравлического расчета канализации требуется определить неизвестные:
- диаметр трубопровода Ду;
- среднюю скорость потока v;
- гидравлический уклон l;
- степень наполнения h/ Ду (в расчетах отталкиваются от гидравлического радиуса, который связан с этой величиной).
| Ду, мм | h/Ду | Самоочищающая скорость, м/с |
| 150-250 | 0,6 | 0,7 |
| 300-400 | 0,7 | 0,8 |
| 450-500 | 0,75 | 0,9 |
| 600-800 | 0,75 | 0,1 |
| 900+ | 0,8 | 1,15 |
Кроме того, существует нормированное значение минимального уклона для труб с малым диаметром: 150 мм
(i=0.008) и 200 (i=0.007) мм.
Формула объемного расхода жидкости выглядит так:
q=a•v,
где a — это площадь живого сечения потока,
v – скорость потока, м/с.
Скорость рассчитывается по формуле:
v= C√R*i,
где R – это гидравлический радиус;
С – коэффициент смачивания;
i — уклон.
Отсюда можно вывести формулу гидравлического уклона:
i=v2/C2*R
По ней определяют данный параметр при необходимости расчета.
С=(1/n)*R1/6,
где n – это коэффициент шероховатости, имеющий значения от 0,012 до 0,015 в зависимости от материала трубы.
Гидравлический радиус считают равным радиусу обычному, но только при полном заполнении трубы. В остальных случаях используют формулу:
R=A/P,
где А – это площадь поперечного потока жидкости,
P– смоченный периметр, или же поперечная длина внутренней поверхности трубы, которая касается жидкости.
Таблицы пропускной способности безнапорных труб канализации

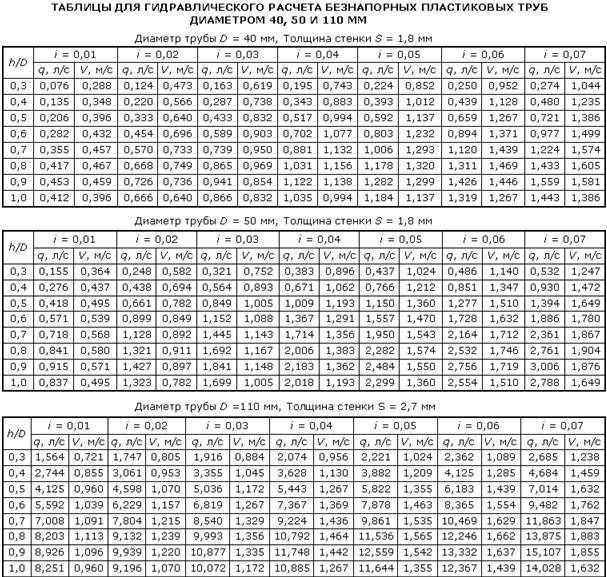

В таблице учтены все параметры, используемые для выполнения гидравлического расчета. Данные выбирают по значению диаметра трубы и подставляют в формулу. Здесь уже рассчитан объемный расход жидкости q, проходящей через сечение трубы, который можно принять за пропускную способность магистрали.
Кроме того, существуют более подробные таблицы Лукиных, содержащие готовые значения пропускной способности для труб разного диаметра от 50 до 2000 мм.
Таблицы пропускной способности напорных канализационных систем
В таблицах пропускной способности напорных труб канализации значения зависят от максимальной степени наполнения и расчетной средней скорости сточной воды.
| Диаметр, мм | Наполнение | Принимаемый (оптимальный уклон) | Скорость движения сточной воды в трубе, м/с | Расход, л/сек |
| 100 | 0,6 | 0,02 | 0,94 | 4,6 |
| 125 | 0,6 | 0,016 | 0,97 | 7,5 |
| 150 | 0,6 | 0,013 | 1,00 | 11,1 |
| 200 | 0,6 | 0,01 | 1,05 | 20,7 |
| 250 | 0,6 | 0,008 | 1,09 | 33,6 |
| 300 | 0,7 | 0,0067 | 1,18 | 62,1 |
| 350 | 0,7 | 0,0057 | 1,21 | 86,7 |
| 400 | 0,7 | 0,0050 | 1,23 | 115,9 |
| 450 | 0,7 | 0,0044 | 1,26 | 149,4 |
| 500 | 0,7 | 0,0040 | 1,28 | 187,9 |
| 600 | 0,7 | 0,0033 | 1,32 | 278,6 |
| 800 | 0,7 | 0,0025 | 1,38 | 520,0 |
| 1000 | 0,7 | 0,0020 | 1,43 | 842,0 |
| 1200 | 0,7 | 0,00176 | 1,48 | 1250,0 |
