Как правильно развести водопровод в квартире

Утрата напора

Формулы

Инструкция по расчету утраты напора на участке известной длины достаточно несложна, но подразумевает знание изрядного количества переменных. К счастью, при жажде их возможно отыскать в справочниках.

Формула имеет форму H = iL(1+K).

В ней:

H – искомое значение утраты напора в метрах.

• i – гидравлический уклон трубопровода.
• L – его протяженность в метрах.
• K – коэффициент, зависящий от назначения сети.

Кое-какие элементы формулы очевидно требуют комментариев.

Несложнее всего с коэффициентом К. Его значения заложены в уже упоминавшийся нами СНиП за номером 2.04.01-85:

Назначение водопровода	Значение коэффициента
Хозяйственно-питьевой	0,3
Производственный, хозяйственно-противопожарный	0,2
Производственно-противопожарный	0,15
Противопожарный	0,1

А вот с понятием гидравлического уклона намного сложнее. Он отражает то сопротивление, которое труба оказывает перемещению воды.

Гидравлический уклон зависит от трех параметров:

1. Скорости потока. Чем она выше, тем больше гидравлическое сопротивление трубопровода.
2. Диаметра трубы. Тут зависимость обратная: уменьшение сечения ведет к росту гидравлического сопротивления.
3. Шероховатости стенок. Она, со своей стороны, зависит от материала трубы (сталь владеет менее ровной поверхностью если сравнивать с полипропиленом либо ПНД) и, в некоторых случаях, от возраста трубы (известковые отложения и ржавчина увеличивают шероховатость).

К счастью, проблему определения гидравлического уклона всецело решает таблица гидравлического расчета водопроводных труб (таблица Шевелева). В ней приводятся значения для различных материалов, скоростей и диаметров потока; помимо этого, таблица содержит коэффициенты поправок для ветхих труб.

Размер таблиц Шевелева делает неосуществимой их публикацию полностью; но для ознакомления мы приведем маленькую выдержку из них.

Вот справочные данные для пластиковой трубы диаметром 16 мм.

Расход в литрах в секунду	Скорость в метрах в секунду	1000i (гидравлический уклон для протяженности в 1000 метров)
0,08	0,71	84
0,09	0,8	103,5
0,1	0,88	124,7
0,13	1,15	198,7
0,14	1,24	226,6
0,15	1,33	256,1
0,16	1,41	287,2
0,17	1,50	319,8

При расчете падения напора необходимо учитывать, что большинство сантехнических устройств для обычной работы требует определенного избыточного давления. В СНиП тридцатилетней давности приводятся данные для устаревшей сантехники; более современные образцы бытовой и санитарной техники требуют для обычной работы избыточного давления, равного как минимум 0,3 кгс/см (3 метра напора).

Примеры

Давайте приведем пример гидравлического расчета водопровода, выполненного своими руками.

Предположим, что нам необходимо вычислить утрату напора в домашнем пластиковом водопроводе диаметром 15 мм при его длине в 28 метров и максимально допустимой скорости потока воды, равной 1,5 м/с.

1. Гидравлический уклон для длины в 1000 метров будет равным 319,8. Потому, что в формуле расчета падения напора употребляется i, а не 1000i, это значение направляться поделить на 1000: 319,8 / 1000 = 0,3198.
2. Коэффициент К для хозяйственно-питьевого водопровода будет равным 0,3.
3. Формула в целом купит вид H = 0,3198 х 28 х (1 + 0,3) = 11,64 метра.

Так, избыточное давление в 0,5 атмосферы на концевом сантехническом приборе мы будем иметь при давлении в магистральном водопроводе в 0,5+1,164=1,6 кгс/см2. Условие в полной мере выполнимо: давление в магистрали в большинстве случаев не ниже 2,5 – 3 атмосфер.

А сейчас давайте выполним обратный расчет: определим минимальный диаметр пластикового трубопровода, снабжающего приемлемое давление на концевом смесителе для следующих условий:

• Давление в автостраде образовывает 2,5 атмосферы.
• Протяженность водопровода до концевого смесителя равна 144 метрам.
• Переходы диаметра отсутствуют: целый внутренний водопровод будет монтироваться одним размером.
• Пиковый расход воды образовывает 0,2 литра в секунду.

Итак, приступим.

1. Допустимая утрата давления образовывает 2,5-0,5=2 атмосферы, что соответствует напору в 20 метров.
2. Коэффициент К и в этом случае равен 0,3.
3. Формула, так, будет иметь вид 20=iх144х(1+0,3). Несложный расчет даст значение i в 0,106. 1000i, соответственно, будет равным 106.
4. Следующий этап – поиск в таблице Шевелева диаметра, соответствующего 1000i = 106 при искомом расходе. Ближайшее значение – 108,1 – соответствует диаметру полимерной трубы в 20 мм.

Этапы обустройства системы водоотведения

После того, как наиболее подходящая схема выбрана, производятся расчеты диаметра труб и оптимального уклона на каждом участке цепочки. Дальше осуществляется сборка всей системы по плану.

Этап #1 – расчет диаметра труб

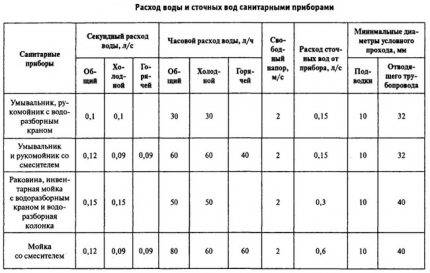

Чтобы определить диаметры труб, нужно сделать расчет пропуска сточных вод, которые будут проходить по этой сети.

Сначала выясняем, какая норма потребления воды в сутки. Она отличается и зависит от места проживания. В небольшом городе взрослый человек использует приблизительно 200 л, а в мегаполисе — около 700 л.

Диаметр труб подбирается и под конкретный приемник. Если это унитаз, подразумевается большое количество отходов, поэтому нужна труба с диаметром минимум 85 мм. К умывальникам, стиральным машинкам, посудомойкам подключают обычно трубы с диаметром 32 мм.

Этап #2 – определение уклона для прокладки

Сточные воды проходят самотеком, поэтому нужен уклон. С его помощью обеспечивается движение потока с нужной скоростью. Конечной точкой является пониженная часть бассейна водоотведения.

Максимально допустимый уклон для горизонтальных трубопроводов равняется 15 см на один уложенный метр трубы. Но категорически нельзя на всей протяженности делать такой уклон.

Если рельеф благоприятный, уклон получается естественным и близок к уклону поверхности земли. Если в сети присутствуют водоразделы, есть передача стоков снизу вверх или общее заглубление больше допустимого, нужно насосное устройство.

Этап #3 – выполнение монтажа трубопровода

К каждому приемнику подключается труба нужного диаметра. Допустимо прокладывать трубы наружным способом, он менее трудоемкий, но не эргономичный. Чаще коммуникации зашиваются в стены, для чего в поверхностях делаются канавы.

Согласно ТУ в каждый отвод нужно врезать запорную арматуру. В металлических трубах нарезается резьба, в пластиковых устанавливается муфта.

Все отводы соединяются по замкнутой схеме. Здесь нужно предусмотреть невозможность перенаправления потоков жидкости.

После прокладки внутренней канализации создается наружная: выкапываются траншеи и котлован для очистки. Дальше стенки траншей укрепляются и, если необходимо, утепляются текстилем или глиняным, бетонным кожухом. После чего в них размещаются трубы.

Теперь к наружным отводам нужно подключить внешние. Каждый стык обязательно герметизируется и проходит проверку на прочность.

На последнем этапе устанавливается очистное сооружение и к нему подводятся дрены, служащие приемниками водоотвода с крыши, дренажных установок, и трубы внутренней канализации. В местах стыковки рекомендуется оборудовать специальные люки для возможности оперативного устранения поломок.

Монтаж приборов учета

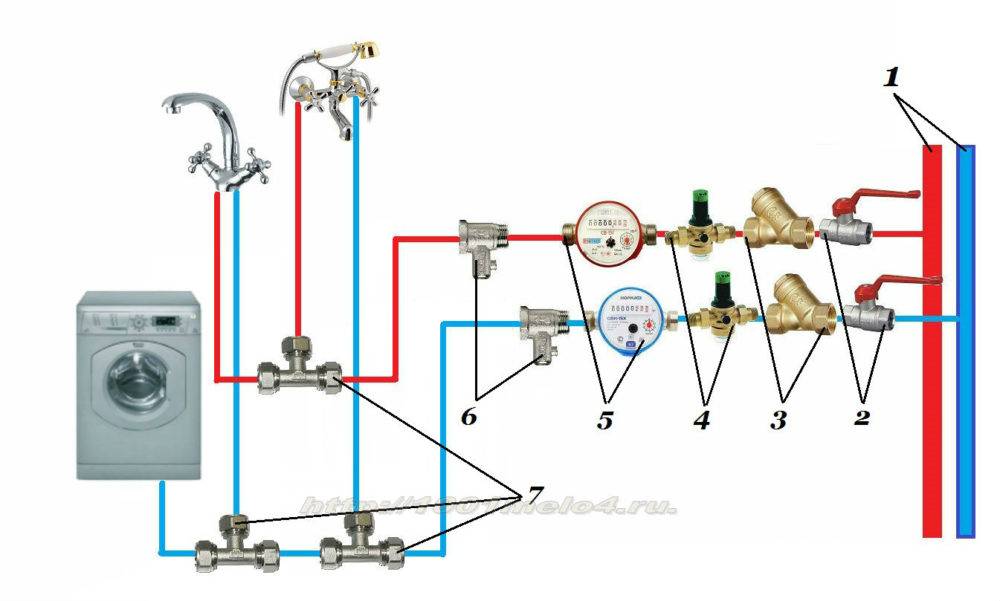

Для учета потребления горячей и холодной воды используются контрольные приборы регистрации расхода воды, которые состоят из:

• корпуса;
• вентиля специального запорного;
• фильтра для предварительной очистки;
• счетчика контрольного;
• предохранительного обратного клапана.

При монтаже прибора в обязательном порядке должна соблюдаться правильность подключения. В реализацию контрольные приборы поступают опломбированными, и после обязательного монтажа подлежат обязательной регистрации с вызовом инспектора водоканала.

Монтаж трубопровода должен проводится с соблюдением технологии выполнения работ, что позволяет эксплуатировать систему длительный период без аварий.

Смотрите видео, в котором специалист подробно объясняет, как правильно сделать разводку труб водоснабжения в доме или квартире:

Выбор подходящих труб для водопровода

Прежде чем приступать к сооружению водопровода в частном домостроении своими руками, необходимо выбрать качественные трубы, которые могут отличаться не только длиной и сечением, а и материалом, используемым для их изготовления:

1. Медное изделие трубопрокатной промышленности считается самым дорогим сегментом, представленным на строительном рынке. Медная труба не подвержена коррозии, не боится ультрафиолета, равнодушна к микроорганизмам, выдерживает высокие показатели давления и не боится перепадов температур. Лучшего изделия для трубопровода найти невозможно.
2. Металлопластиковый водопровод является хорошей альтернативой медному аналогу. Труба из алюминия, защищённая как снаружи, так и внутри пластиком, помимо того, что имеет привлекательный внешний вид не подвержена скоплению на стенках накипи или других осадков, содержащихся в воде.
3. Стандартная труба из стали – изделие, которое использовалось не одно десятилетие для обустройства водопровода в многоэтажках и частных домостроениях времён СССР. Она имеет длительный эксплуатационный ресурс, обладает большим запасом прочности, но при этом боится ржавчины. Также монтаж таких изделий требует определённых познаний и инструментов.
4. Продукция из полипропилена набирает всё большей популярности для сооружения холодного водопровода в частных домах. Такое изделие не боится коррозии, имеет длительный срок службы и сравнительно невысокую стоимость. Однако для соединения отдельных элементов трубопровода понадобится специальный паяльник.

При прокладке трубопровода своими руками важно учитывать материал, из которого сделаны трубы, так как от этого будет зависеть качество разводки системы водообеспечения и конечная стоимость проводимых работ. https://www.youtube.com/embed/SIGDadg2Aw4

Как подобрать сечение труб для внутридомового трубопровода

Не меньшую роль в сооружение автономного водопровода имеет и диаметр используемых труб. В первую очередь трубопровод с маленьким сечением приведёт к турбулизации водных потоков и как следствие передвижению воды с характерным шумом.

Водные ресурсы должны двигаться по трубам с максимальной скоростью не более 2-м/с. Также сечение изделий трубопрокатной промышленности зависит от длины водопровода:

• для труб системы подачи воды общей длиной до 30-м используется трубопровод диаметром 2,5 см;
• если общая протяжённость трубопровода превышает 30-м длину, сечение труб увеличивается до 3,2 см;
• в случае с очень маленьким трубопроводом, длина которого не превышает 10-м, подойдут трубы сечением в 2 см.

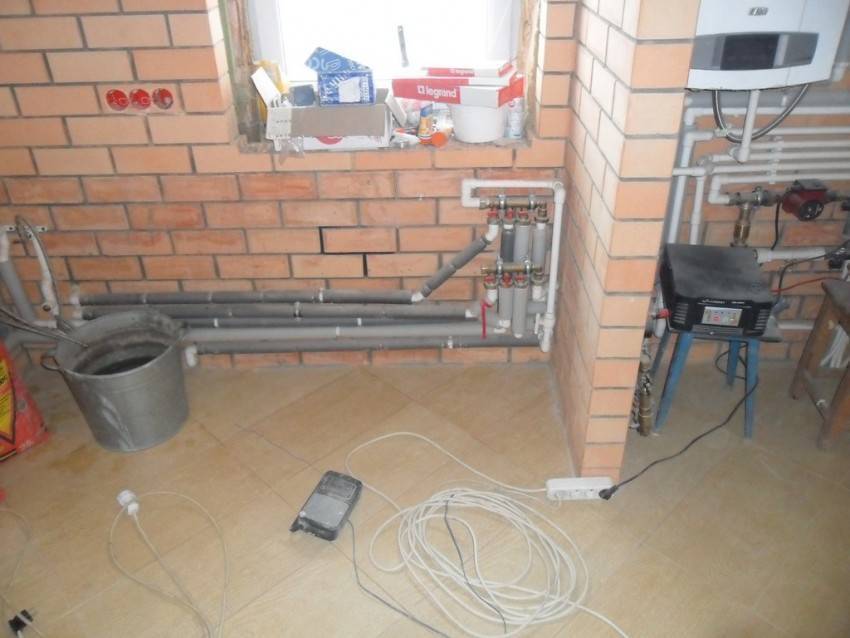

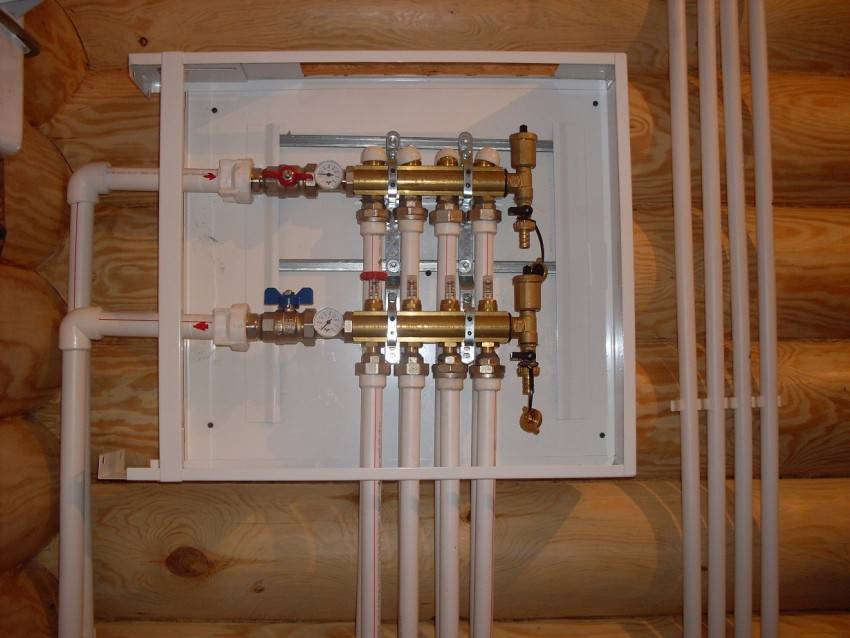

Качество работы трубопровода подачи воды зависит от правильности подбора диаметров патрубков коллекторной системы для определения которых, существуют несложные расчёты.

В среднем запорная арматура на коллекторе способна пропускать до 6 л воды в минуту. Из этого можно определить количество потребителей в доме, которые могут использоваться одновременно

Также необходимо уделить внимание подводящей трубе коллектора:

• Трубы сечением 2,5 см способны пропускать до 30 л/мин.
• Изделие диаметром 3,2 см обладает пропускной способностью 50 л/мин.
• В свою очередь, трубопровод сечением 3,8 см беспрепятственно пропустит 75 л/мин.

Если в частном доме обитает большая семья, то даже при небольшом количестве точек забора воды они часто могут работать одновременно. Поэтому проектируя разводку водопровода, нужно исходить из суммарных показателей одновременного потребления водных ресурсов за 1 минуту.

Если же наоборот, в большом доме проживает небольшое семейство из трёх-четырёх человек, а точек водозабора много: стиральная и посудомоечная машина, ванная, душ и другие потребители воды, то все расчёты выполняются по другому алгоритму. В такой ситуации суммарное потребление водных ресурсов уменьшается на 25–40%.

Необходимые документы и куда с ними обращаться

Образец договора

Договор на обеспечение дома холодной водой от центрального водопровода формируется на основании заявки от заказчика или представителя, уполномоченного хозяином дома. Заявление должно содержать следующую информацию:

• Реквизиты абонента. Подробные данные о месте проживания и регистрации, а также полное имя, копия паспорта или прав, подтверждающих личность, контактная информация. Если заявку оформляет юридическое лицо, должен быть предоставлен номер регистрации в Государственном реестре, а также ИНН, реквизиты банка. При подключении юридического лица необходимо предоставить подтверждение права абонента на подписание деловых документов.
• Название и положение объекта: адрес и план частного дома, для которого готовится договор.
• Полная информация об иных источниках воды. Она должна включать объем получаемой воды, количество собственников, через чьи сети происходит забор воды.
• Информация о виде деятельности. Необходима при подключении нормированных водосбросов.
• Состав, свойства и динамика за год отведения канализационных вод. Требуется, если в отношении заказчика существуют какие-либо установленные нормативы.
• Площадь участка, а также описание всех объектов с подробными характеристиками, расположенными на участке.

Вместе с заявкой заказчик должен подать определенный пакет документов, позволяющих подключить воду к частному дому от центрального трубопровода:

• копия паспорта, прав, другого документа, подтверждающего личность, а также доверенность при работе доверенного лица;
• копия имущественных прав на участок, подсоединяемый к системе;
• площадь орошаемого участка, земли и сопутствующих помещений, а также количество жильцов;
• документы для НКО, жилищных кооперативов, другие договоры с ресурсоподающими органами;
• копия договоров на подключение абонента к магистрали, при их наличии в прошлом;
• копии документов о промывании или дезинфекции оборудования внутри дома или на участке;
• схема места взятия проб;
• копия на счетчик воды для сверки с нормами;
• копия бумаги, подтверждающих владение участком;
• баланс максимального потребления воды;
• положительное заключение эксперта.

Правильная планировка и проект

Задача по организации водопровода в жилом помещении довольно простая. Необходимо транспортировать воду от централизованной системы к месту разбора воды потребителями. Перечень таких мест в разных жилых помещениях может быть различным. Простой вариант включает в себя два умывальника, расположенных в ванной и на кухне, смеситель в ванной, бачок унитаза.

Современные квартиры предполагают более сложные системы. Почти в каждом жилье сегодня имеются вспомогательные бытовые приборы, для функционирования которых нужна вода из водопровода. В каждой семье есть стиральная машина-автомат, большинство хозяек желают установить на кухню посудомоечную машину.

В ванной комнате, кроме самой ванны, часто монтируют душевые кабины, оснащенные вспомогательными функциями, например, гидромассажем. Возле унитаза стала модной установка биде. В просторных квартирах число санитарных узлов может быть несколько. Два вспомогательных унитаза, дополнительная душевая кабина увеличивают комфортабельность жилых помещений, а соответственно и нагрузку на систему.

Особенности проектирования

В итоге требования к качеству и производительности водопроводной сети повышаются. Многие бытовые устройства чувствительно реагируют на изменение напора воды, который зависит от правильного проектирования схемы трубопроводов. Профессиональный проект водоснабжения в квартире повысит параметры водопроводной сети, уменьшит потребление материалов на ее установку и эксплуатацию, а также упростит выполнение работ по ремонту и обслуживанию водопровода.

Существует два варианта схем прокладки водопроводных труб в квартире:

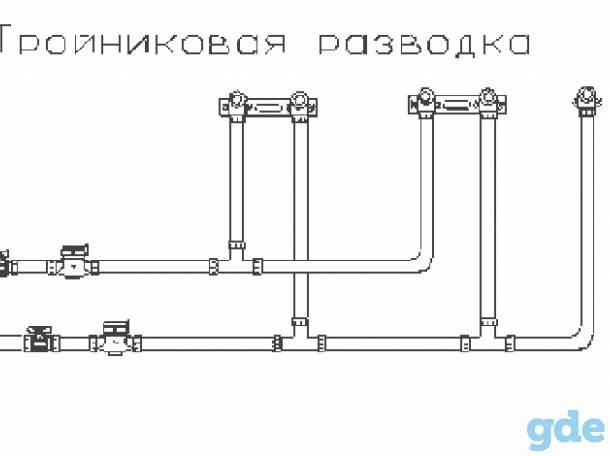

1. Последовательная схема, ее же называют тройниковой.

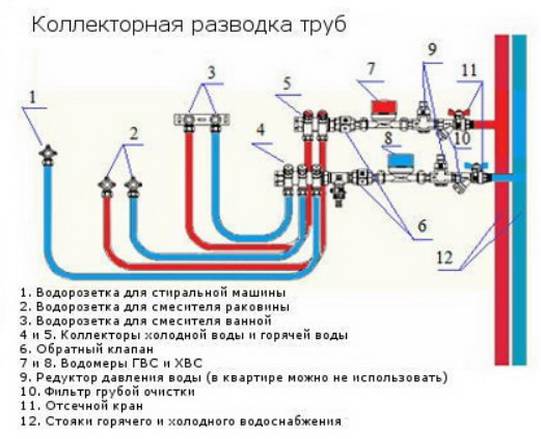

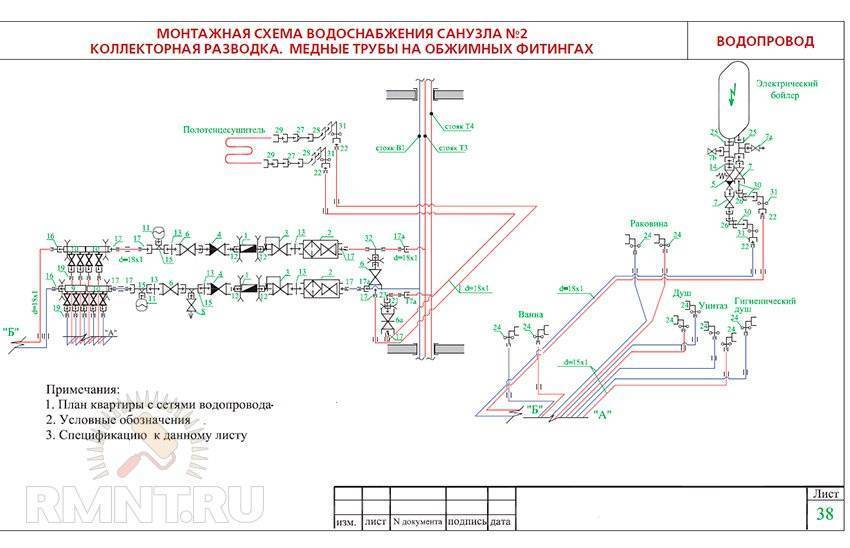

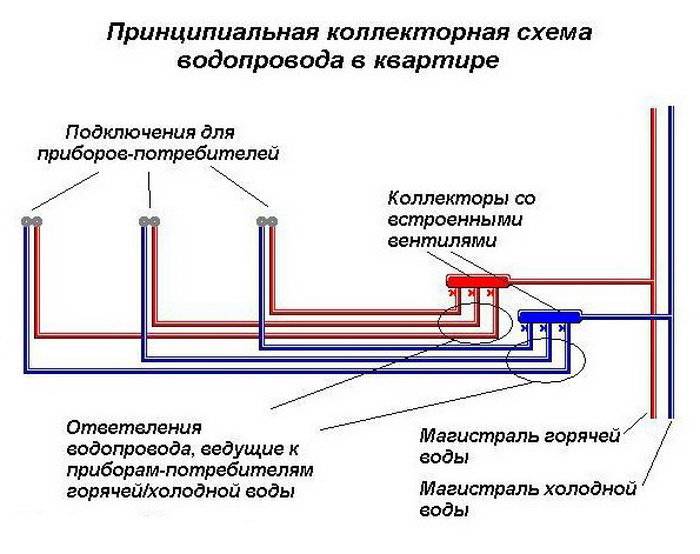

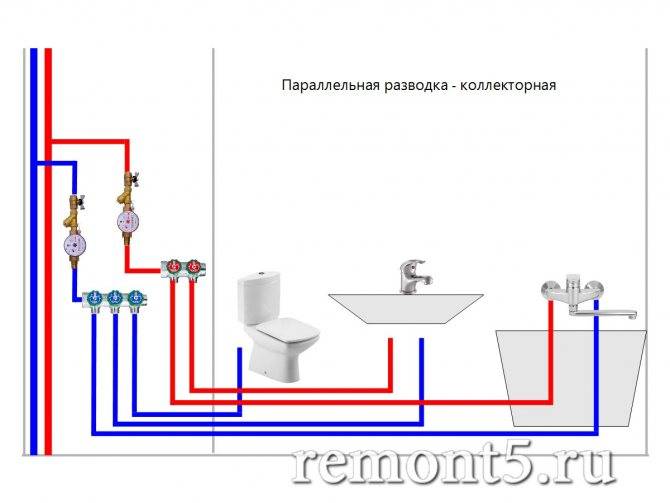

2. Коллекторная схема.

В каждой из них есть свои достоинства и негативные стороны. Поэтому их применяют для различных случаев и в определенных условиях. Иногда эти две схемы совмещают и получают комбинированный водопровод.

Вода из открытых источников

Под открытыми источниками подразумевается различные реки и озера. При этом если вы самостоятельно проводите водопровод к дому и решили использовать какой-либо открытый источник воды, данная вода должна в обязательном порядке быть проверена на пригодность к использованию в пищевых целях. К сожалению, как свидетельствует практика, состояние воды в большинстве озер и рек позволяет ее использовать только в технических целях, и для пищевого водопровода дома такая вода непригодна.

Также стоит обратить внимание, что для самостоятельного забора воды из открытого источника необходимо получить разрешение от санитарной службы. Только при наличии соответствующего разрешения можно приступать к установке и монтажу оборудования системы водоснабжения

Нельзя забывать и о том, что для того, чтобы провести воду из открытого источника к водопроводу дома потребуется трубы достаточно большого диаметра и достаточно большой длины

Нельзя забывать и о том, что для того, чтобы провести воду из открытого источника к водопроводу дома потребуется трубы достаточно большого диаметра и достаточно большой длины.

Металлопластиковые трубы

Разводка труб, выполненных из металлопластика, как уже было сказано выше — наиболее подходящий вариант для людей, которые хотят выполнить всю работу самостоятельно. Металлопластиковые детали состоят из 3 слоёв: наружного полимерного, среднего металлического (как правило, это алюминиевая прослойка) и внутреннего полимерного.

Металлопластиковые трубы, свернутые в небольшие бухты, очень удобны для перевозки и хранения, чего не скажешь о стальных изделиях

Металлопластиковая коммуникация монтируется двумя способами:

1. С помощью резьбовых соединительных элементов, которые включают в себя уплотнительные прокладки. Уплотнитель необходим для достижения нужного показателя герметичности в системе.
2. С использованием обжимных фитингов.

Изделия из металлопластика имеют сопротивляемость к губительному воздействию коррозии, а также благодаря гладким внутренним стенкам отличаются высокой пропускной способностью. А благодаря гладким стенкам такие изделия не накапливают внутри себя солевых отложений, способных со временем привести к сужению просвета трубы и её полной закупорке.

Как сделать разводку металлопластиковых труб своими руками? Для разводки металлопластиковых труб своими руками требуется наличие трубореза, прессовочных клещей и римеров. Категорически не рекомендуется выполнять скрытую проводку металлопластикового водопровода в стенах. Эта связано с тем, что уплотнительные элементы со временем теряют свои полезные свойства и соединительные узлы могут дать течь, поэтому к трубопроводу необходимо предусмотреть быстрый доступ для проведения ремонтных работ.

Монтаж водопровода и тестирование

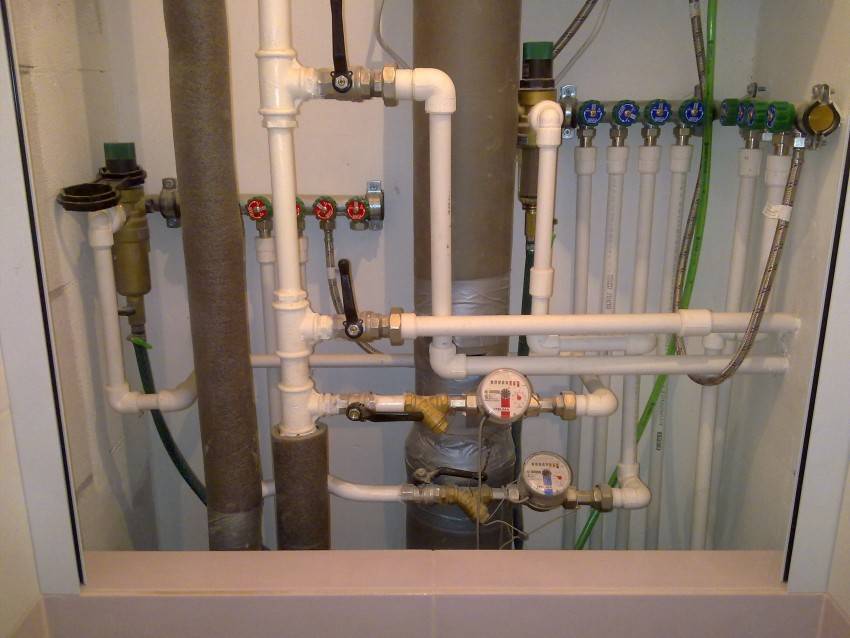

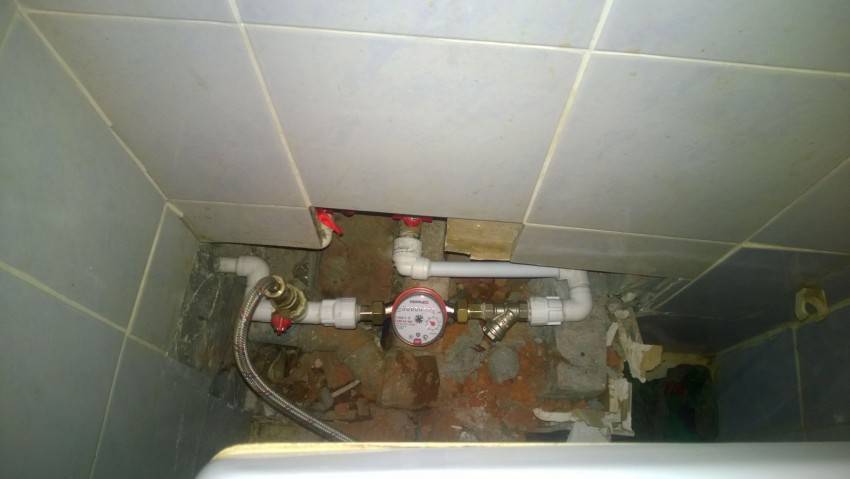

После покупки необходимого материала, снятия сантехнических приборов и демонтажа старых труб можно приступать к прокладке нового водопровода. Начинать нужно с замены запорных вентилей на выходе от стояка. Обратитесь в свою управляющую компанию, чтобы воду на время отключили.

После кранов, но перед счётчиком, поставьте фильтры для грубой очистки воды. Они помогут продлить срок службы всего сантехнического оборудования.

Если хотите установить фильтры для тонкой очистки – сделайте это после счётчика. Далее приступайте непосредственно к укладке труб. Она может осуществляться двумя способами:

• Открытый. Трубы крепятся вдоль стен с помощью специальных зажимов и хомутов. При этом несколько страдает внешний вид помещения, но к любому участку в дальнейшем можно легко получить доступ.
• Скрытый. В случае капитального ремонта используется чаще всего. Трубы укладываются в подготовленные для этого штробы, которые затем заделываются раствором, а сверху укладывается плитка или другой отделочный материал на выбор. Из стены выводятся лишь водозаборные розетки, в тех местах, где будут подключаться унитаз, раковины, ванна и т.д.

После окончания монтажа проведите тестовый запуск системы. Обязательно проверьте все места соединений под напором, чтобы нигде не сочилась вода. Только когда вы убедились в отсутствии протечек, можно приступать к полноценной эксплуатации водопровода.
