Устройство водосточной системы

Водосточные системы  по технологии устройства могут быть:

  • открытые (наружные),
  • закрытые (внутренние).

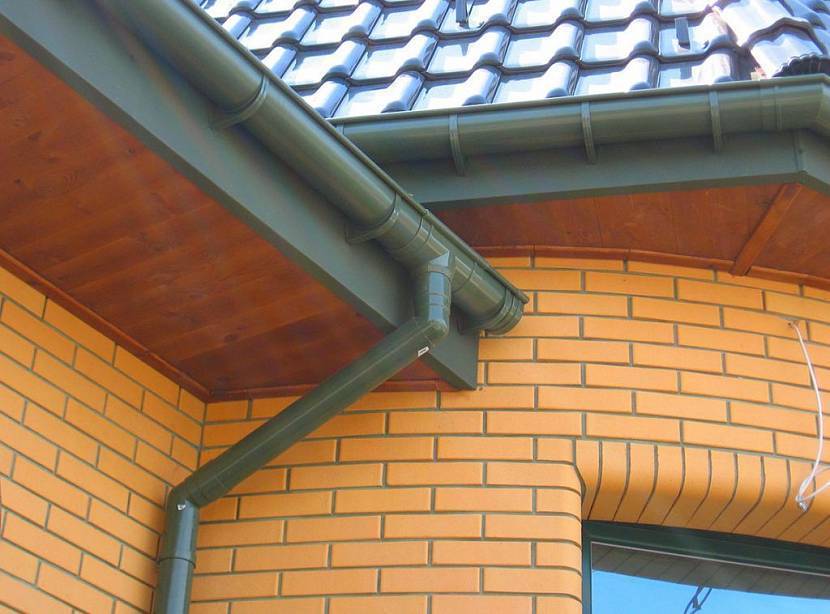

Устройство открытой водосточной системы

Материалом для изготовления водосточных систем может быть – поливинилхлорид, оцинкованная сталь, сплав цинк-титан, алюминий  и медь. Также водосточные системы различаются по способу соединения элементов:

  • на клей;
  • на уплотнителях из резины.

Открытая система применяется повсеместно  на жилищных, промышленных и общественных зданиях. Закрытая или внутренняя водосточная система, как правило, используется на зданиях, имеющих плоскую кровлю или на крышах, имеющих особенную конструкцию.

Перед тем, как обустроить водосток наружный, застройщик, прежде всего, обращает внимание на  следующие факторы:

  • материал;
  • форму;
  • стоимость;
  • цвет;
  • гарантированную долговечность;
  • простоту монтажа.

Водосток из ПВХ

Стоимость водосточной системы напрямую зависит от материала, из которого она изготовлена. В настоящее время большой популярностью пользуются водостоки из поливинилхлорида, которые отличаются низкой стоимостью и достаточно простым монтажом. Однако, срок их службы в разы ниже, чем у водостоков из оцинкованной стали.

Оцинкованные элементы водосточной системы страдают от коррозии, но сталь, покрытая полимерными составами, надежно предохраняет водосточные трубы и желоба от ржавчины и способствует более длительному сроку эксплуатации.

Самыми надежными считаются водостоки, изготовленные из меди, сплава титана и цинка, алюминия, но их стоимость настолько высока, что только очень обеспеченные люди могут позволить себе такую роскошь.

По форме водосточные  элементы могут быть:

  • прямоугольными,
  • рельефными,
  • круглыми.

Прямоугольный водосток

Прямоугольные несколько дешевле круглых, но их вид не всегда привлекателен для загородного дома. Поэтому, прежде как сделать водосток своими руками, нужно рассмотреть все варианты водосточных систем. Потому что круглые водостоки монтируются легче, чем прямоугольные.

Рельефные водосточные элементы представляют собой желоба и водосточные воронки, закрытые фигурным решетками, которые предохраняют водостоки от попадания в них различного мусора, тем самым способствуя хорошему отводу дождевой воды .

Цвет водостоков подбирается в соответствии с цветом крыши дома или его наружной отделки. Современные производители предлагают большой выбор цветов водосточных систем.

Наружные водостоки

Установка водостоков снаружи дома, предполагает в своем составе такие обязательные элементы, как:

  • водосточный желоб;
  • водоприемная воронка;
  • вертикальная водосточная труба.

Монтаж водостока делается  с уклоном желобов, который составляет 2-3 см на 1 погонный метр. Количество воронок и, соответственно, водосточных труб определяется в зависимости от величины осадков в данной местности в летнее время. Одна водоприемная воронка должна принимать воду с желоба длиной 10 м. Если желоб имеет длину 15-20 м, то следует устанавливать уже две воронки.

Желоба устанавливают вдоль карнизного свеса, если водосточная система выбирается открытой. При закрытых (внутренних) водостоках на крыше могут прокладываться желоба вдоль парапетов с внутренней части кровли. Или скат кровли делается с таким уклоном, когда вся вода собирается в одном месте и через водоприемную воронку отводится по внутренним стоякам и трубам в канализацию. Желобом для стока воды является и ендова, по которой дождевая или талая вода поступает в карнизные желоба и далее в водосточные трубы.

Материалы водосточных систем для крыши

Водостоки могут изготавливаться из различных материалов, каждый из которых имеет свои особенности, преимущества и недостатки. Рекомендуется ознакомиться с их характеристиками и определиться с выбором того или иного варианта до того, как установить водосточную систему на крышу строения.

Готовые водосточные системы, особенно от известных производителей, стоят достаточно дорого, но могут стать украшением кровли любого особняка или дома. Изготавливаются они обычно из специальных полимерных материалов с особыми свойствами, устойчивыми к воздействию как высоких, так и низких температур.

Если же принято решение изготовить водосток самостоятельно, для этого должны быть использованы трубы с антикоррозийными свойствами, например, из оцинкованного листа. Можно использовать с этой же целью обычные канализационные трубы из пластика или других полимеров.

Иногда водосточные конструкции изготавливают также из стального материала, с покрытием из антикоррозийной полимерной краски. Это придаёт изделиям наряду с защитой от коррозии декоративность и привлекательный внешний вид.

Ещё одним материалом для производства водостоков является цинково-титановый сплав с незначительными добавками алюминия и меди. Компоненты этого материала обусловливают его высокую антикоррозионную стойкость, и вместе с тем прочность и надёжность. Дополнительную защиту от коррозии придаёт ему то, что сверху он также покрыт полимерным слоем. Данный материал нередко используется для изготовления водостоков известными компаниями-производителями.

Общими достоинствами всех упомянутых материалов являются простота обработки и монтажа, а также устойчивость к коррозии и эффектный внешний вид. Благодаря этому, водосточная конструкция из них становится органичной частью любого жилого строения.

Иногда материалы с полимерными покрытиями могут иметь такой недостаток, как отслоение покрывающего слоя под воздействием агрессивных факторов внешней среды. Чтобы избежать подобной неприятности, следует покупать изделия или готовые системы только от надёжных и известных производителей.

Разновидности водосточных систем

В магазинах существует большое количество видов водосточных установок, которые отличаются между собой по параметрам, сырью, из которого созданы, и компанией-производителем. Какой именно выбрать вариант, зависит от потребностей клиента и финансовых возможностей.

Если у вас достаточное количество средств, тогда однозначно стоит остановить свой выбор на изделиях из металла в полимерной пленке. Это самый надежный и долговечный вариант, но цена высока – от 600 рублей за метр квадратный. Но просуществовать он сможет минимум 15 лет. При изготовлении применяют качественную сталь, которую с двух сторон покрывают полимером. Благодаря этому водосточную систему можно применять при агрессивных погодных условиях. Подобрать изделие возможно в любом оттенке, который подойдет к зданию. К достоинствам такого изделия можно отнести:

  • прочность;
  • долговечность;
  • стойкость к образованию коррозии.

Схема распределения водосточных каналов и стоков на домеИсточник strojbum.ru

Кроме этого, есть и другие варианты: из оцинкованного металла, пластика. Эти два вида гораздо дешевле предыдущего, их стоимость варьируется от 350 рублей до 600 за кв. м. С ними очень легко работать, и они также отличаются долговечностью, но конкурировать с изделием из металла в полимере они не способны.

Сточные профили для водосточной системыИсточник ms.decorexpro.com

Особенности установки желобов

Водосточная система должна устанавливаться по определенным правилам и с учетом некоторых особенностей:

При самостоятельной установке водосточной системы важно выдержать расстояние между стеной и сливной трубой не меньше 5 см. В противном случае стена будет постоянно контактировать с влажной трубой.
Водосточная система, особенно желоба, должна монтироваться с определенным уклоном в сторону воронок

Благодаря такой конструкции вода будет беспрепятственно стекать по желобу, не скапливаясь и не переливаясь через края желоба.
Установка скрытого водостока на скатной кровле подразумевает монтаж системы за облицовочным слоем или навесными панелями.
Места стыков и креплений должны быть герметичными. Для этой цели пользуются специальным клеем, методом холодной сварки и резиновыми уплотнителями.

Выбирая тот или иной вариант герметизации, следует изучить достоинства и недостатки каждого из них:

  • Резиновые элементы устойчивы к механическим воздействиям и хорошо герметизируют систему водостока. Но стоит учитывать их чувствительность к высокой и низкой температуре, а для их нормального функционирования необходима средняя температура.
  • Соединение с помощью клея также надежно и герметично, но демонтаж такой системы невозможен.
  • Холодная сварка – это наиболее надежное и герметичное соединение, но изменение линейных размеров элементов системы приводит к растрескиванию мест соединения.

Следовательно, способ стыковки элементов водостока выбирается исходя из определенных условий эксплуатации.

Условия эксплуатации и правила ремонта

Водосточная система подвергается известным всем природным нагрузкам. Поэтому хотя бы один раз в год надо проводить профилактические мероприятия, связанные с осмотром элементов, очисткой и ремонтом.

Обычно это делается осенью, когда заканчивается листопад, ведь именно листья больше всего забивают желоба. Их просто надо удалить руками или веником.

Мусор из желобов убирают руками, веником или какими-либо подручными приспособлениями

Сложнее с водосточными трубами. Внутрь руками не добраться, поэтому рекомендуется делать гидравлическую промывку, используя шланг и воду под давлением. Для этого лучше всего использовать ёмкость с водой, к примеру, бочку и небольшой мощности бытовой насос.

Второй по значимости дефект — разгерметизация стыков. Если это касается желобов, то разбирать участок не надо. Просто край следующего лотка приподнимается от края предыдущего, соединение очищается от старого герметика, наносится новый, и верхний край прижимается к нижнему. С трубами сложнее, потому что при таком дефекте конструкцию придётся разбирать, зачищать места стыков, а затем заново собирать.

Трещины на элементах водосточной системы — редкость. Если появились небольшие, то для их заделки используют специальные мастики, которые называются «холодная сварка». Это одно- или двухкомпонентные материалы, которые после нанесения на трещину склеивают два её торца намертво. При больших дефектах элементы водосточной системы ремонту не подлежат. Их меняют на новые, для чего дефектный участок придётся разбирать.

Водосточная система — обязательный атрибут кровли, который защищает дом от атмосферных осадков и тающего снега, стекающих со скатов. Поэтому к его подбору, расчёту и монтажу надо подходить со всей ответственностью.

Советы

Чтобы продлить срок службы водосточных систем, специалисты рекомендуют ознакомиться с наиболее распространенными ошибками, которые встречаются во время покупки и установки конструкций. Лучше ознакомиться с ошибками заранее, чтобы в дальнейшем их не совершать.

По каким причинам водосток может выйти из строя:

  • Неверный выбор водоотлива понижает пропускную способность, что может приводить к переливам жидкости их желобов.
  • Экономия на деталях. Отсутствие решеток-листоуловителей может привести к тому, что водоотлив засорится опавшими листьями и перестанет функционировать.
  • Угол наклона желобов не выдержан. В данном случае вода будет выливаться из желоба.
  • Недостаточное количество водосточных воронок. Подобное упущение также приведет к тому, что вода будет переливаться.
  • Увеличенная дистанция между кронштейнами. Из-за этого желоб начнет прогибаться под значительным весом снежной массы и воды.
  • Превышенное расстояние между хомутами для фиксации приведет к тому, что они не смогут справиться с ветровой нагрузкой. По этой же причине не допускается установка трубы на углу здания.
  • Если труба будет примыкать к дому, стены, фундамент и цоколь будут постоянно влажными, что приведет к разрушению.

О том, как сделать монтаж водосточной системы своими руками, смотрите в видео ниже.

Водоотвод из оцинкованной стали

Этот материал используется с давних советских времен. Даже с появлением более качественных деталей из оцинковки все еще производят ливневые системы. В таких водостоках используются довольно широкие воронки, которые немного портят внешний вид системы. Однако такие размеры скрывают низкую точность изготовления и монтажа.

В ливневых стоках с крыши из оцинкованной стали нет горизонтальных желобов, они состоят из воронок и водосточных труб. Вода стекает по специальным желобкам, которые устроены на карнизном свесе кровли. Для крыш, кровля которых имеет большой уклон, такой вариант неэффективен. Однако отсутствие горизонтальных элементов делает систему более безопасной в период схода снега с крыш и образования сосулек.

Из других положительных моментов следует отметить высокие прочностные характеристики, приемлемая стоимость и возможность изготовления конструкции по индивидуальным схемам.

Недостатком системы водоотвода из нержавеющей стали является не привлекательный внешний вид и быстрое поражение ржавчиной. Продлить срок службы оцинкованных элементов водостока можно регулярным окрашиванием наружной поверхности. В этом случае эксплуатационный период продлевается до 30 лет. Кроме того оцинкованные изделия не имеют идеальной формы, что затрудняет их соединение. Традиционным способом стыковки считается завальцовка, в современном мире швы на стыке элементов заполняют герметиком.

Алгоритм расчета водосточной системы

Для эффективной работы водоотведения не столь значимо, из какого материала собрана система, сколь важен подбор оптимальных технических параметров ее комплектующих

Важно определить диаметры труб и желобов, рассчитать количество поворотов, соединений и других доборных элементов

Этап #1 – сбор данных для расчетов

Первым делом замеряют параметры здания. Лучше провести обмеры вручную, так как данные технической документации могут быть несколько искажены.

Необходимо определить: дистанцию от уровня земли до края свеса, вынос карниза от стены (u на схеме, L  – длина наклонного элемента трубопровода). Следует учесть, что расстояние от нижней точки трубы до грунта не должно быть меньше 20-25 см

На бумаге надо составить эскиз с отображением всех скатов крыши. На схеме указать длину карниза по каждому элементу, где будет размещен желоб. Следующий шаг – определение площади скатов, расчет проводят по соответствующим формулам геометрическим фигур.

Чем больше крыша, тем больше осадков предстоит отводить системе. По показателю площади (S на схеме) подбирают размер желоба и водосточных труб

Можно ориентироваться по плану кровли и выбрать для расчета самый большой скат.

Этап #2 – определение диаметра и количества труб

Согласно нормам, вычисляя сечение лотков и водосточных труб, необходимо учитывать угол наклона кровли. Однако на практике зачастую отталкиваются исключительно от площади ската.

Количество желобов определяют по эскизу крыши. Достаточно замерять длину карнизов и спланировать места стыков лотков.

Из таблицы видно, что для ската площадью водосброса в 235 кв. м понадобится желоб сечением 120 мм и труба диаметром 90 мм. Эти значения актуальны при условии размещения водостока по центру

Сложнее вычислить количество вертикальных отводов.

Следует руководствоваться следующими правилами:

  • на линию длиной 10 м и меньше – 1 водосток;
  • если длина желоба превышает 12 м – 2 отвода;
  • для крыш сложной формы надо предусмотреть дополнительные водостоки на каждый выступ;
  • на линии с заглушкой – по 1 отводу.

Два коротких участка, расположенные рядом, целесообразно соединять в один стояк с помощью разветвителя.

Нюансы расположения вертикальных отводов: если длина карниза до 12 м, то место воронки значения не имеет, в противном случае ее монтируют ближе к центру

На больших скатах расстояние между водосливными трубами не должно быть более 24 м.

Этап #3 – расчет дополнительных элементов системы

После определения конфигурации водоотвода, протяженности и количества стыков желобов, определяют расход второстепенных деталей:

  1. Заглушки. По эскизу вычисляют количество открытых торцов. Для каждой незамкнутой линии понадобится 2 заглушки.
  2. Соединители. Количество муфт зависит от наличия стыков желобов. Расчет проводят для отдельных линий по формуле: число лотков минус единица.
  3. Воронки и тройники. Количество переходных элементов подбирают индивидуально по схеме водосточной системы. На каждую вертикальную трубу приходится одна воронка.

Количество кронштейнов для крепления желобов зависит от типа фиксатора и длины карнизов.

Расстояние между короткими крюками не должно превышать 60 см. При монтаже пластиковых лотков на доски или стропильную обшивку допустима дистанция до 90 см

Для расчета количества коротких кронштейнов используют формулу:

N = (L-30)/60,

Где:

  • N – искомое значение;
  • L – длина желоба в сантиметрах.

Вычисление проводят отдельно для каждой линии.

Этап #3 – вычисление вертикального отвода

Понадобится рассчитать: длину трубы, количество соединителей и хомутов-держателей. Кроме того, необходимо определить вариант организации отвода влаги.

Расчет длины трубы:

  1. Измерить расстояние от отмостки до края крыши.
  2. От полученной величины отнять высоту перехода – отводы от воронок, соединяющие лоток с трубой. На этом участке могут располагаться: колено, соединительный отрезок трубопровода.
  3. От расчетной длины надо отнять высоту отмета и расстояние до земли – около 20-25 см.

Количество соединителей приравнивается числу стыков. Например, для отвода в 6 м необходимо 2 водостока по 3 м и 2 муфты. Один элемент – стыковка с воронкой, второй – фиксация труб.

Для крепления стояка к стене используют хомуты, интервал установки – 2 м. Трубу закрепляют с помощью шурупов, длина метизов зависит от материала облицовки фасада

К оштукатуренным стенам подойдут крепежи длиной 10 см. Для утепленного фасада размер шурупа увеличивают на толщину теплоизоляционного материала.

Когда начинать монтаж системы

Система водостока имеет большое значение для предотвращения порчи несущих конструкций здания, поэтому её разработка должна происходить на стадии проектирования дома. Да и в соответствии с нормативной строительной документацией монтаж системы проводится до укладки кровельного материала. Но практика показывает, что эти требования соблюдаются редко

Важно и определиться со способом крепления желобов: на карниз, на лобовую доску или на обрешётку. Самым распространённым является крепёж на лобовую доску, другие способы монтажа водостоков в индивидуальном строительстве почти не применяются

Как установить водосток, если крыша уже покрыта

Очень часто кровельщик надеется, что по завершении работ он сможет оторвать несколько листов покрытия для того, чтобы установить кронштейны для желобов на стропила. Но обычно это сделать без удаления крепежа кровельного материала не удаётся. Если же крепёж демонтировать, то на его места придётся устанавливать заплатки.

Конечно, существуют способы избежать этих проблем. Один из них заключается в установке под материал кровли планки из мягкой древесины, чтобы удалить крепёж без появления вмятин. Если крыша покрывается шифером, то поступают проще. В волну вставляют кусок деревянного бруса, а кронштейны для желобов крепят напрямую сквозь шифер и вставленный брус.

Если кровельный материал уже положен, для крепления кронштейнов под водосточные желоба приходится использовать любые доступные места

В настоящее время в продаже имеются кронштейны, к которым жёлоб крепится снизу, поэтому такой кронштейн не видно. Их установка выполняется через каждые 40–70 см для того, чтобы обеспечить достаточную прочность при избыточных снеговых и ледовых нагрузках.

Кронштейны, которые устанавливаются на обрешётку или стропила, предварительно необходимо выгнуть, чтобы обеспечить правильное положение желоба относительно ската кровли.

Для чего нужен водосток, стоит ли на него тратить деньги

На основной массе домов имеется водосточная система. Это необходимо для того, чтобы защитить жилище от сырости. Кроме своих основных функций, сток еще служит украшением для дома. Существует достаточное количество компаний, которые предлагают такую услугу, как установка водосточной системы «под ключ».

Чтобы выполнять свою основную функцию, водосточная система должна быть установлена по всем правиламИсточник remontik.org

Дело в том, что дома нуждаются в водосточных установках. Они созданы для того, чтобы дождевая вода собиралась в них и не размывала почву вокруг фундамента. Кроме фундамента осадки оказывают негативное воздействие на сайдинг и проникают в подвал жилья. В дальнейшем из-за этого в доме будет образовываться грибок и сырость, избавиться от которых очень трудно. Гораздо дешевле заказать по доступной цене монтаж водосточной системы в Москве, чем делать ремонт во всем доме.

Уровень стоимости зависит от того, на каком этапе клиент обратился к мастерам:

  • если кровля находится в процессе обустройства, тогда услуга обойдется заказчику не более, чем 350 рублей за погонный метр;
  • при установке системы на уже смонтированную крышу, потребуется заплатить 550 рублей за 1 м.п.;
  • специалисты могут осуществить замену старой системы на новую, такая услуга обойдется вам по 610р. за м.п.

Каждый человек способен самостоятельно установить данную систему, но стоит помнить о том, что монтаж стока – это целый алгоритм действий, который требует сил и времени. Специалисты осуществят работу гораздо быстрее, и при этом клиенту не потребуется ничего делать. Помните, что от правильности установки будет зависеть конечный результат.

Стоимость работы будет зависеть от сложности работыИсточник effka.ru

Инструкция по монтажу водосточной системы

  1. Монтаж водосточной системы начинается с установки крюков. В основном они бывают трех типов: короткие, регулируемые и длинные. Они могут крепиться к нижней доске обрешетки, к стропилу или сверху стропилины. Для каждого из случаев из применяются различные виды крючков.
  2. Рассчитывают угол наклона крюков. Рекомендуемый уклон необходимо сделать 2-3 мм/м. Крюки располагают рядом, нумеруют и отмечают линию сгиба. Далее, при помощи инструмента для загиба крючков, их отгибают по разметке.
  3. Монтаж первого крюка водостока происходит таким образом, чтобы расстояние между мнимым продолжением кровли и внешней стороной желоба составляло 20 – 25 мм.
  4. Монтаж крюков делают на расстоянии 0.8 – 0.9 метра с углом наклона 2-3 мм/м относительно горизонта. Установка начинается с того края карниза откуда будет идти наклон относительно горизонта. Первый и последний крюки должны находиться на расстоянии 100 – 150 мм от края кромки кровли.

    Если установка крюков происходит не на лобовой доске, а на стропилине или на последнем бруске обрешетки, то делают пазы, чтобы сравнять поверхности крюков с поверхностью стропила или обрешетки.

  5. Если в желобе необходимо сделать отверстие под воронку, то нужное место размечают карандашом и при помощи ножовки вырезают отверстие. С помощью клещей воронке придают необходимую форму, а заусенцы удаляют. Место среза металла обрабатывают специальной краской для предотвращения коррозии.

    Воронка сначала крепится к внешнему загибу желоба, а фиксирующие клемма зажимаются с внутренней стороны. Далее происходит установка заглушки на торец желоба при помощи резинового молотка или ручного прессования. Собранная конструкция устанавливается на крючки путем нажатия у каждого крюка.

    По возможности, такие элементы как: воронка, заглушки и углы должны быть установлены до финальной установки желоба на крышу!

  6. Соединение желобов происходит при помощи соединительных замков. Для этого между торцами соединяемых частей оставляют зазор 2-3 мм. На резиновую прокладку наносят герметик в виде трех линий: одна наносится по центру, остальные по бокам. Задняя часть замка крепится к внутренним сторонам желобов. Далее замок прижимается в сторону внешней стороны, чтобы обеспечить плотное прилегание прокладки к желобам. Защелкивают замок и фиксируют его путем загибания прижимных клемм. Остатки герметика необходимо удалить.
  7. При установке внутренних или наружных угловых элементов, между соединяемыми торцами, необходимо также сделать зазор 2-3 мм и соединить с помощью прижимных замков, как указано в инструкции выше.
  8. Установка водостоков происходит в ранее обозначенных местах. Для крепления труб к стенам используют хомуты, которые фиксируют дюбелями. Расстояние между хомутами не должно превышать двух метров. Труба должна находиться на расстоянии минимум 40 мм от стены. Обрезку труб необходимо сделать при помощи ножовки.

    Если необходимо соединить два колена, то измеряют расстояние между торцами труб. К полученной величине (в данном случае «а») прибавляется 100 мм для захода соединительной трубы в торцы колен (по 50 мм на каждое колено).

    Сливное финишное колено фиксируют к трубе при помощи заклепок. Расстояние от края сливной трубы до земли не должно превышать 300 мм. На этом монтаж водостоков закончен.

Предлагаем вашему вниманию видео, которое поможет разобраться во всех нюансах монтажа.

Данная инструкция описывает основные этапы установки водостока своими руками. В каждом конкретном случае, необходимо просить инструкцию у поставщика, так как у каждого производителя установка водостоков несколько различается.
