Что учитывать при выборе лотков для отвода воды

Устройство и материал изготовления

Лотки U- и П-образной формы

Желоба для отведения ливневых стоков имеют П-образную или U-образную форму. Высота бортов у таких изделий одинаковая с обеих сторон. У бордюрных лотков имеется с одного края Г-образный прикромочный выступ, который позволяет закрепить желоб.

Для лотков, которые монтируются в общественных местах, предусмотрены верхние решетки со специальным замковым механизмом для зажиты от вандалов.

На рынке представлено несколько разновидностей желобов для устройства системы водоотведения. Самыми популярными являются:

• полимерные;
• полимерпесчаные;
• чугунные;
• железобетонные;
• полимербетонные.

Каждый из них используется в определенных зонах с разной интенсивностью нагрузки.

Полимерные желоба

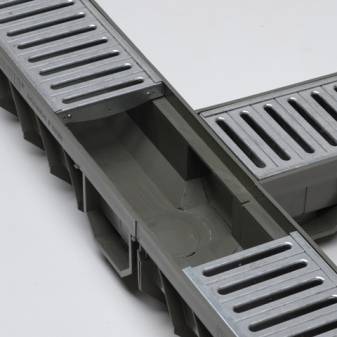

Пластиковые изделия наименее долговечны и не выдерживают высоких нагрузок

Пластиковые лотки для ливневой канализации пользуются большим спросом у частных мастеров. Поскольку класс нагрузки у них не очень высокий, желоба в основном используют в частном домовладении.

Благодаря минеральным добавкам, включенным в полимерный состав, лотки выдерживают агрессивные среды, механические воздействия. За счет идеально гладких внутренних стенок каналов вода уходит быстро. Срок службы полимерных желобов равен 50 годам и более. Вес составляет всего 7-9 кг/шт, поэтому транспортировку и укладку каналов может провести один мастер.

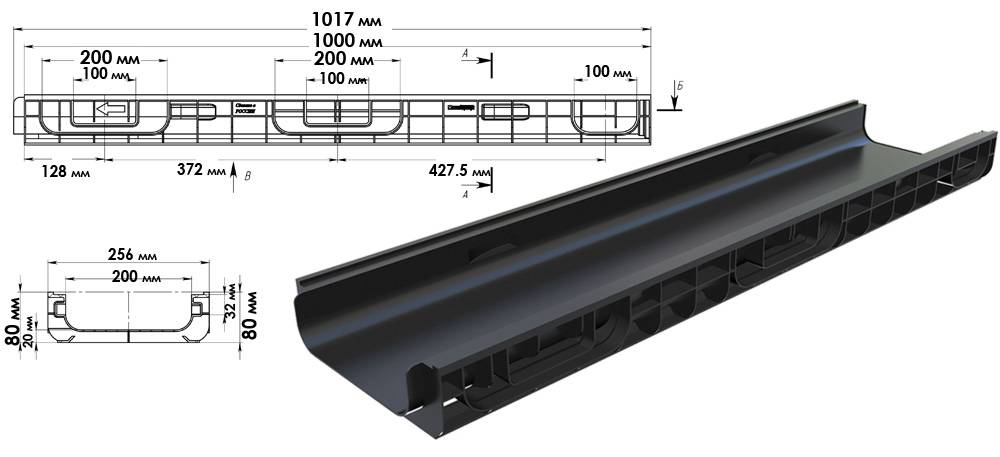

Распространенные размеры полимерного желоба:

• ширина — 0,15-0,5 м;
• длина — 1-1,5 м;
• высота бортов — 0,79-0,6 м;
• сечение —0,1 м.

Полимерпесчаный лоток можно использовать при температуре от -50 градусов до +120. При этом он хорошо реагирует на агрессивные среды. Класс нагрузки таких изделий C250, поэтому их можно использовать не только в частном строительстве, но и на городских объектах. Главное преимущество – малый вес желобов. С устройством ливневки мастер справится в одни руки.

Чугунные лотки

Этот тип металла имеет высокую прочность к продольным и поперечным нагрузкам, поэтому чугунные лотки чаще применяют в местах с максимальной нагрузкой – аэропорты, морские порты, стоянки грузовых автомобилей, взлётно-посадочные полосы. Для устойчивости чугуна к коррозии его дополнительно оцинковывают. На частных участках использование таких желобов нецелесообразно ввиду высокой их стоимости. Типовые размеры чугунных лотков:

• ширина — до 0,2 м;
• длина — до 0,5 м;
• внутреннее сечение — от 100 мм.

Иногда длину чугунного канала делают несколько большей по спецтребованию заказчика.

Бетонные, полимербетонные желоба

Полимербетонные водоотводные лотки сочетают прочность бетона и легкость полимера

Ещё 20 лет назад производители изготавливали водоотводящие лотки исключительно из железобетона. Изделия имели большой вес, относительно гладкую внутреннюю поверхность стенок, были устойчивы к механическим нагрузкам и агрессивным средам. Для монтажа бетонной ливнёвки требовалась спецтехника.

Чтобы значительно снизить массу одного изделия и при этом увеличить его устойчивость к статическим/динамическим нагрузкам, при производстве лотка в бетонную массу стали добавлять полимеры. В результате желоба получились в разы легче и прочнее. Их внутренние стенки идеально гладкие. Такие полимербетонные каналы служат до 30-40 лет, могут эксплуатироваться при широком температурном диапазоне, устойчивы к продольным и поперечным нагрузкам. Их часто используют как в загородном строительстве, так и при монтаже ливнёвки на городских объектах. Размеры бетонных, полимербетонных каналов:

• ширина – 0,43-0,14 м;
• длина — 0,5-4 м;
• высота стенок — 0,15-0,87 м;
• внутреннее сечение — от DN 100.

Пластиковые, металлические, композитные и железобетонные водоотводные лотки: типы, размеры и особенности

Основным элементом системы ливневой канализации любого типа являются специальные лотки, по которым вода отводится с территории. Они выполняются из различных материалов и различаются рядом характеристик, основной из которых считается максимально допустимая нагрузка. В соответствии с этим параметром лотки подразделяются на следующие классы:

• А15 – используются для монтажа системы ливневой канализации на приусадебных участках, спортивных площадках, в парках и пешеходных зонах. Максимальная нагрузка составляет 1,5 т;
• В125 – лотки этого типа выдерживают нагрузку в 12,5 т и могут быть использованы для отведения воды с автомобильных парковок, в гаражных кооперативах, а также на дорогах для легковых авто;
• С250 – применяются на заправочных станциях, автомойках и в других зонах автомобильного сервиса. Выдерживают нагрузку в 25 т;

Монтаж лотков

Перед тем как укладывать лотки, необходимо выкопать для них траншеи прямоугольной формы в соответствии с одной из выбранных схем монтажа. Дно выкопанной траншеи засыпается маленьким числом песка (так называемая песчаная подушка), дабы легче было отрегулировать уклон лотка.

Сам уклон лотков измеряют двумя методами – нивелиром либо уровнем с привязанным к одному из его краев бруском (рейкой). Второй способ более несовершенен, но окажет помощь тем, у кого нет нивелира. В то время, когда уклон отрегулирован на всей протяженности траншей, возможно укладывать лотки. В конце возможно проверить их работоспособность, вылив в том направлении сперва лишь воду, а позже воду, смешанную с песком (имитация стоков по окончании бурных дождей). В случае если в лотках ничего не остается, значит, всё выполнено верно.

В случае если лотки проходят около пешеходных дорожек либо через бетон, их возможно накрыть решетками, каковые не разрешат мусору скапливаться там, и обезопасят движение людей.

Конструкционные особенности

Типовой лоток представляет собой П-образный канал, покрываемый с открытой стороны вышеупомянутой чугунной решёткой. Европейский стандарт EN 1433 регламентирует производство 4 видов таких изделий.

Лоток сточный. Он выглядит в виде прямолинейного жёлоба и предназначен для приёма жидкости по всей длине. Выпускается в дух вариантах:

• исполнение «I». Предусматривает монтаж без фундамента и обмуровки;
• исполнение «М». Оборудуется собственным фундаментом.

Лоток коробчатый. Имеет форму П-образного жёлоба, верхняя крышка которого снимается. Она препятствует попаданию в пропускной канал лотка крупных предметов, смываемых сточными водами.

Лоток щелевой. Представляет собой квадратную балку, вдоль центральной оси которой имеется круглое сквозное отверстие. Доступ к стоку обеспечивается через располагающуюся в её верхней части щель. Она бывает продольной сплошной или прерывистой. Такое изделие – отличная замена коробчатого лотка с решёткой.

Лоток бордюрный. Это ни что иное, чем щелевой жёлоб Г-образной формы с выступом верхней части, который прикрывает присутствующую в его корпусе щель.

Коробчатый лоток имеет крышку, которая играет роль фильтра

Все описанные водоотводные лотки монтируются также поблизости от бордюров вдоль обустраиваемых в саду дорожек, а не только лишь непосредственно под водостоками. Самая прочная продукция задействуется в аэропортах, на стоянках большегрузного транспорта, а также на скоростных автомагистралях.

Маркировка и виды лотков для теплотрасс

Основным документом, регламентирующим размеры лотковых конструкций, является Серия 3.006.1-2.87, в ней описана и их маркировка, состоящая из следующей последовательности буквенных и цифровых символов:

• Л — лоток, аналогично обозначается и плита, которая его накрывает (литера П);
• д — ставится позади первой цифры указывает на доборные изделия;
• цифры от 1 до 38 — означают порядковый номер типоразмера и конструкции изделия;
• Число за дефисом обозначает равномерно рассредоточенное по площади 1 квадратный метр (м2) давление по вертикали в килограмм-силах (кгс), но чаще в тонна-силах(тс), которое выдерживает изделие;
• а — литера после второй цифры обозначает марки со стальными закладками.

Существует еще одна Серия 3.006.1-8 рабочих чертежей и типоразмеров лотковых элементов с отверстиями, имеющая иное условное обозначение. В ней буквенные символы и цифры согласно их позициям означают следующее:

1. КЛ —  лоток, ПТУ — перекрывающая угловая плита, ПДУ — плита днища угловая, ПТО — плита с отверстием, ЛКО — лотковое изделие с отверстием;
2. последующие три цифры означают длину, ширину и высоту изделия в сантиметрах;
3. последнее число после дефиса —  расчетная нагрузка в тс/м2.

Конструктивные и размерные параметры лотка ЛК 300.180.120-6 из Серии 3.006.1-8

Из лотковых элементов монтируют подземные сооружения, которые делят на две группы:

1. каналы — изделия, имеющие чистую высоту менее 150 см;
2. тоннели — инженерные коммуникации из лотков высотой 180 см и более.

Маркировка каналов и туннелей имеет буквенно-цифровое обозначение по аналогии с лотками и состоит из символов:

• КЛ — лоточные каналы, накрываемые плитами;
• КЛп — каналы лотков, которые опираются на плиты;
• КЛс — Конструкции из двух ЖБИ, опирающихся на торцы боковых стенок друг друга.

Цифра после буквенного обозначения указывают ширину канала в сантиметрах, следующая цифра — высота лотка в сантиметрах. Цифровой символ после дефиса — рабочая нагрузка в тс/м2.

Характеристики лотков крайних типоразмеров по Серии 3.006.1-2.87

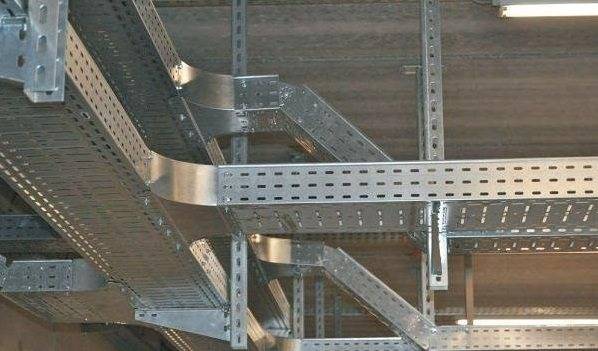

Типы кабельных лотков и их применение

Кабельные лотки применяются на фабриках, заводах, подстанциях, подземных автопарковках, в подвальных помещениях жилых домов для прокладки кабелей до 1000 Вольт. С приходом современных технологий проектирование кабельных трасс и прокладка кабеля ускорились и упростились, тем самым снизив стоимость монтажа и повысив качество производства. Уменьшилось количество повреждений прокладываемых кабелей, что повысило эффективность производственного процесса и численность обслуживающего персонала.

Стандарты качества кабельных лотков

На любой продукт существует ГОСТ и технические условия, по которым он был выполнен. На кабельные лотки ГОСТ был принят в России в 2007 году и зарегистрирован, как ГОСТ Р 52868-2007 «СИСТЕМЫ КАБЕЛЬНЫХ ЛОТКОВ И СИСТЕМЫ КАБЕЛЬНЫХ ЛЕСТНИЦ ДЛЯ ПРОКЛАДКИ КАБЕЛЕЙ» Данный ГОСТ аналогичен требованиям европейских стандартов качества, прописанных в IEC 61537:2006. ТИПЫ КАБЕЛЬНЫХ ЛОТКОВКабельные лотки производят из разного вида материалов, каждый материал используется в определенных климатических условиях.

Оцинкованные лоткиТакие лотки производят из разного рода оцинкованной стали. Данный вид стали хорошо защищен от коррозии, что сильно расширяет возможность его использования во влажных зданиях с плохой системой вентиляции. Оцинкованные лотки меньше остальных подвержены окислению, вызванному разными видами реагентов.

Пластиковые лоткиИспользуются чаще всего в помещениях при прокладке низковольтных кабелей и подразделяются на парапетные короба, плинтусные пластиковые кабельные лотки, карнизные кабель-каналы, простые кабельные каналы, напольные короба.

Пластиковые лотки различают в зависимости от места установки:

– простые кабельные каналы – применяют для разводки проводов и кабелей, и защиты от механических повреждений, осадков и других воздействий;

– парапетные короба – Используются на уровне 60-100 см от пола. Применяют для раздельной укладки проводов, отличных по значению. В связи с этим сечение разделено перегородками на несколько частей. Специально отведенные места и приспособления обеспечивают быструю установку розеток на сам кабельный лоток ;

– плинтусные кабельные лотки – применяются для незаметной и аккуратной укладки кабелей и проводов вдоль пола в основном в жилых помещениях;

– карнизные кабель-каналы – предназначены для транзита кабелей и проводов из одного помещения в другое, устанавливаются непосредственно под потолком .

Перфорированные и глухие (неперфорированные) лотки

Перфорированные кабельные лотки отличаются от глухих(неперфорированных) тем, что в них предусмотрены специальные отверстия, что обеспечивает отвод лишнего тепла при нагреве кабелей, улучшают теплообмен с внешней средой, отводят влагу и уменьшают образование пыли. Конструкция такого рода обеспечивает более широкое применение.

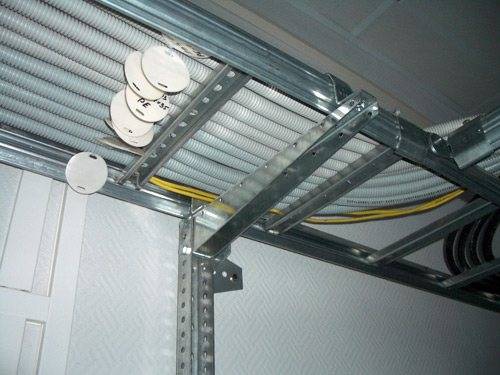

Лотки лестничного типа При прокладке кабелей широкое применение нашли лестничные лотки. Данные лотки чаще применяют на объектах промышленного производства. При строительстве цехов и прокладке кабельных трасс лотки лестничного типа являются экономически оправданным решением. На сегодняшний день сложно найти подстанцию, на которой бы не использовались лотки лестничного типа.

Проволочные лотки

Проволочный лоток- это электромонтажное изделие, позволяющее прокладывать надежные кабельные трассы до 1000В. Проволочный лоток — металлический канал с сетчатой структурой, изготавливается из проволоки диаметром 3,5 мм, 4 мм и 5 мм. Метод производства — контактная сварка. Основное использование проволочных лотков — монтаж большого количества кабеля, с возможностью свободного доступа к нему.

Способы монтажа кабельных лотков

Монтаж пластиковых каналов осуществляется при помощи специальных углов соединения, которые стыкуют между собой пластиковые кабель каналы. Углы подразделяются на наружные и внутренние в зависимости от направления каналов. Для декорирования конструкции используют заглушки, которые устанавливаются в конце трассы.

При монтаже металлических кабельных лотков используют различные аксессуары, полки, стойки, консоли, кронштейны, профили, соединители, разделители и другие конструкции.

Дренаж вокруг отмостки дома

Как становится ясно, ошибочно предполагать, что дренаж требуется исключительно в целях обеспечения сухости в подвальном помещении или погребе, для устранения луж и слякоти вдоль дома во время весеннего таяния снегов или обильных дождей.

Правильно сделанный дренаж способен обеспечить долгий срок жизни дома и исключить повреждение отмостки и основания дома.

  Как правильно сделать дренаж и отмостку вокруг дома

Существует ряд тонкостей, которые нужно знать при монтаже дренажной системы и строительстве отмостки.

Однако этого недостаточно, чтобы влага в должной мере отводилась от дома. Так как отмостка укладывается на открытый грунт и часто не спрятана под крышей дома, существует высокая вероятность, что дорожка будет растрескиваться и разрушаться от вспучивания грунта, особенно в периоды заморозков, зимних холодов и во время весеннего таяния снегов.

Именно поэтому помимо отмостки, необходимо сделать дополнительное дренирование.

  Типы дренажных систем

В зависимости от конкретной ситуации домовладелец или строитель определяется с выбором дренажной системы. Существует несколько ее типов:

• Внутренний дренаж фундамента;
• Внешний дренаж фундамента;
• Дренаж отмостки;
• Подземная водосборная система всего участка.

Как правило, выбор делается в пользу дренирования фундамента, так как это более привычный способ

Однако с появлением новых технологий и материалов все чаще обращают внимание на дренирование отмостки. При этом оба варианта могут быть реализованы в комбинации с водоотводом всего участка, если есть необходимость

  В каких случаях необходим дренаж

Решение об устройстве дренажа актуально для тех случаев, когда:

• Участок и дом находятся в низкой части участка;
• Подземные воды проходят близко к поверхности;
• Земля на участке содержит преимущественно глину;
• Основание фундамента ниже уровня промерзания грунта;
• Отмостка выполнена из битого кирпича, камней или кусков плитки.

Если же на участке сухие почвы, дом построен на возвышении и оснащен водостоками, отводящими осадки к дренажным колодцам, обустройство дренажа скорее не имеет смысла.

  Особенности дренажной системы по периметру фундамента

Для эффективной работы системы дренирования, необходимо прокладывать ее вокруг фундамента. Единичные канавы или трубы лишь скопят воду в одном месте и не будут ее отводить.

При этом важно соблюдать технологию устройства – располагать трубы или траншеи под определенным углом, чтобы вода свободно отходила от дома. Кроме того, при устройстве глубинной дренажной системы особенно критично использовать правильные материалы, а также соблюдать принцип многослойности. Иначе система будет плохо работать, потребуется ее переустройство

Иначе система будет плохо работать, потребуется ее переустройство.

  Как работает дренажная система вокруг фундамента

Дренажная система скапливает в траншеи или подземные трубы (зависит от выбранного вида дренирования) лишнюю влагу. Далее, вода попадает в общую трубу или траншею, уклон которой позволяет вывести скопившуюся влагу за границы участка. Также допускается использование колодцев, которые накапливают воду и затем пропускают ее в землю через слой щебенки.

  Поверхностные дренажные системы для отмосток

Одним из вариантов устройства системы является поверхностный способ.

Такой способ дренирования подходит для участков с более-менее ровным ландшафтом, низким уровнем заболоченности и умеренной интенсивностью осадков, поскольку в большей степени лишь собирает и отводит талую и дождевую воду.

  Глубинный дренаж дорожки у фундамента

Для тех участков, где грунтовые воды проходят близко к поверхности земли, а почва содержит преимущественно глину, рекомендуется делать глубинный дренаж.

При этом система похожа на многослойный пирог за счет использования нескольких материалов в определенной последовательности.

  Типы дренирования

Существует два типа дренирования отмостки. Каждый из них предпочтителен при определенных условиях и особенностях самого участка, нюансах при постройке дома, его расположения.

Первый тип дренирования – кольцевой. Подразумевает прокладку гибкой трубы по периметру здания, при этом оба конца трубы сходятся к одному дренажному колодцу. Сам колодец размещают в низшей точке участка.

Второй тип дренирования – пристенный, является более эффективным, но и более дорогим вариантом. Его принцип состоит в том, что по углам дома устанавливаются четыре колодца, а не один, как в кольцевом дренировании.

Материал изготовления

Лотки производят в соответствии с ГОСТ 13015.1-2003, в нормативном акте Серия 3.006.1-2.87 приведены рабочие чертежи и обозначены следующие стройматериалы, из которых производят лотковые ЖБ изделия:

1. основной компонент их изготовления — бетон класса прочности на сжатие В15, В25, В30, В35, что соответствует прочностным маркам бетона М200, М300, М400, М450;
2. для армирования используется арматура класса AI, AIII (ГОСТ 5781-82), проволока BpI (ГОСТ 6727-80);
3. при устройстве закладок используют сталь ВСт3кп2 (по ГОСТ 380-71 это конструкционная углеродистая сталь, В — поставляемая по нормируемым химическим свойствам и физическим параметрам, кп — кипящая, сп — спокойная, пс — полуспокойная);
4. анкерные элементы производят из стали класса AIII (по ГОСТ 5781-82);
5. для производства монтажных петель берут сталь класса AI марки ВСт3сп2 или ВСт3пс2. Использование последней в температурных условиях ниже -40 °С недопустимо.

Лотки армируют каркасными и сварными сеточными элементами согласно чертежам и схемам фиксации арматуры из Серии 3.006.1-2.87, при этом толщину защитного бетонного слоя принимают равной:

1. при стенках монолитной конструкции меньше 10 см — 1,5 см;
2. при стенах изделий более 10 см — 2 см с допустимым отклонением +5 мм.

ЖБ канальные и тоннельные элементы по Серии 3.006.1-2.87 — параметры

Самостоятельный монтаж

Устройство системы ливневого отвода требует соблюдения определенных правил. Первоначально, необходимо разработать проект и произвести все замеры. Выбор изделий необходимо осуществлять с учетом свойств почвы и проектной нагрузки

Также, важно определить предельную способность и глубину расположения

Подготовка траншеи

На данном этапе работ следует учесть не только размеры желобов, но и возможность устройства бетонного слоя на дне траншеи и боковых бетонных опор.

Устройство каналов следует производить с уклоном, таким способом обеспечивается самоотвод воды. Длина траншеи должна составлять всю протяженность укладки, а ширина каналов – превышать ширину лотка на 20 см.

Глубина должна быть больше размеров желобов с учетом бетонного слоя, чтобы по завершении монтажа водоотвода решетки для ливневых каналов располагались на 0,5 см ниже уровня поверхности, в которую осуществляется монтаж. Для облегчения работы, можно посредством шнуров разметить месторасположение траншей.

По завершении рытья каналов, их дно засыпают песком, который утрамбовывают. Поверх песка заливают 10 сантиметровый слой бетонного раствора, поверх которого укладывают лотки.

При пучинистых грунтах, целесообразно укрепить конструкцию посредством стальных прутьев или проволокой.

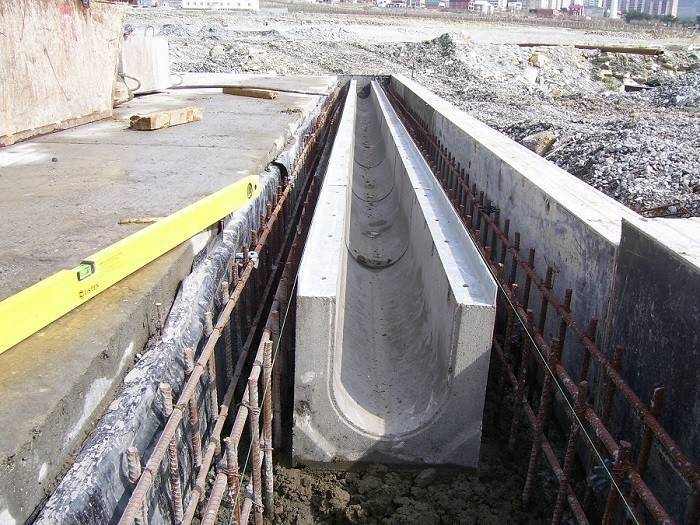

Укладка лотков

Процесс укладки желобов состоит из нескольких этапов:

1. Для облегчения монтажных работ, желоба следует расположить вдоль всего канала.
2. Укладку изделий лучше всего начинать с наивысшей точки траншеи.
3. Желоба следует устанавливать на еще не застывшую бетонную подушку. Такая подушка не дает лоткам смещаться при воздействии нагрузок.
4. Осуществляя укладку отводов, необходимо следить за уровнем наклона.
5. После монтажа первых 2 лотков, место их соединения герметизируют посредством жгута из мягкого полимера.
6. После герметизации жгутом, шов заливают бетонной смесью.
7. Водоприемники устанавливают по центру траншеи, и для облегчения работы по удалению остатков бетона, после окончания укладки, накрывают полиэтиленовой пленкой.
8. Между бортами траншеи и лотками заливается бетонный раствор.
9. Угловые соединения обрабатывают герметиком.
10. Если поверх водоотвода будет укладываться асфальт, траншеи накрывают древесноволокнистыми плитами.

По завершении установки лотков, боковые пространства засыпают песком, смешанным с гравием. Эту смесь хорошо утрамбовывают.

Если возможность засыпать песком и гравием отсутствует, пространство заливают бетонным раствором. После застывания раствора, верхние части дождеприемника накрываются металлическими решетками.

Если есть необходимость, для создания угловых соединений, решетки распиливаются при помощи пилы и диска с алмазным напылением.

Виды и устройство

Конструктивно тротуарные лотки для отвода воды имеют вид усеченной сверху трубы. Желоб имеет незавершенный диаметр. Выделяют П-образные изделия, U-образные и трапециевидные. Последние производят с заводским телескопическим уклоном для каскадного отведения стоков по магистрали. В обязательном порядке каждый лоток оснащен защитной решеткой. Она предотвращает попадание мусора в канализацию.

Выделяют два вида желобов: горизонтальные и вертикальные.

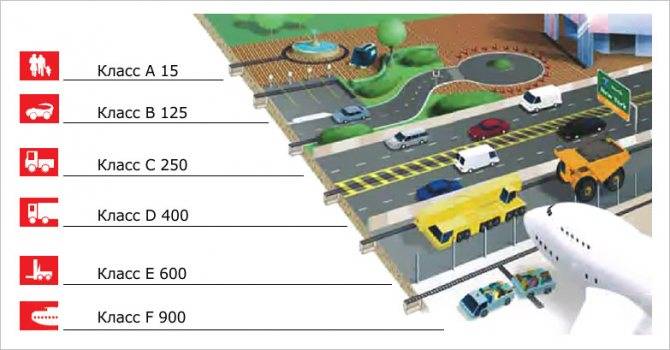

По нагрузке на желоба выделяют такие их типы:

• А 15. Выдерживают динамическую нагрузку до 15 тонн. Такие желоба укладывают в пешеходных зонах, на велосипедных дорожках, в саду частного дома.
• В 125. Максимальная нагрузка до 12,5 тонн. Укладывают на автостоянках и в зонах городских дорог.
• С 250. Нагрузка до 25 тонн. Укладывают на больших автомойках, в автосервисе, на АЗС.
• D 400. Выдерживают нагрузку до 40 тонн. Чаще используются для устройства ливневой канализации на трассах, автобанах, на больших промышленных предприятиях.
• Е 600. Уровень максимальной нагрузки — 60 тонн. Монтируют в зоне логистических центров, больших складов. В этом классе изготавливают желоба ППК «Апатек», эколотовые, «Биолот».
• F 900. Класс нагрузки до 90 тонн. Лотки используют для монтажа гидравлической ливневки в аэропортах, на военных базах.

Лотки железобетонные

• Серия 3.006.1-8 Выпуск 3-1 Каналы и тоннели сборные железобетонные из лотковых элементов. Трассы. Плиты,опорные подушки. Рабочие чертежи
• Серия 3.006.1-8 Выпуск 4-1 Каналы и тоннели сборные железобетонные из лотковых элементов. Трассы. Плиты,опорные подушки. Арматурные и закладные изделия. Рабочие чертежи
• Серия 3.006.1-8 Выпуск 0-1 Каналы и тоннели сборные железобетонные из лотковых элементов. Трассы. Материалы для проектирования
• Серия 3.006.1-8 Выпуск 0-2 Каналы и тоннели сборные железобетонные из лотковых элементов. Узлы трасс. Материалы для проектирования
• Серия 3.006.1-8 Выпуск 1-1 Каналы и тоннели сборные железобетонные из лотковых элементов. Трассы. Лотки. Рабочие чертежи
• Серия 3.006.1-8 Выпуск 1-2 Каналы и тоннели сборные железобетонные из лотковых элементов. Узлы трасс. Лотки, платы, балки. Рабочие чертежи
• Серия 3.006.1-8 Выпуск 2-1 Каналы и тоннели сборные железобетонные из лотковых элементов. Трассы. Лотки. Арматурные и закладные изделия. Рабочие чертежи
• Серия 3.006.1-8 Выпуск 2-2 Каналы и тоннели сборные железобетонные из лотковых элементов. Узлы трасс. Лотки, платы, балки. Арматурные и закладные изделия. Рабочие чертежи

Способы изготовления бетонных водоотводов

Сегодня для изготовления бетонных водоотводных лотков используют два популярных метода. Рассмотрим их:

• вибропрессование;
• вибролитьё.

Вибропрессовочный способ производства ЖБИ не отличается особой сложностью:

1. Вначале цементный раствор заливается в специальную форму.
2. После этого, из смеси производится удаление пузырьков воздуха и лишней влаги. Для этого используют пресс.

Сам раствор включает в себя две основные составляющие:

• цемент;
• измельчённый наполнитель.

Наполнитель закрепляется специальными волокнами, которые могут состоять из разных материалов:

• металл;
• полимер;
• стекловолокно.

Перед тем как начать производственный процесс, все металлические детали, которые впоследствии будут включены в структуру водоотводных лотков, проходят обработку от ржавчины.

Лотки, производимые методом вибропрессования, имеют множество преимуществ перед другими изделиями

Рассмотрим преимущества лотков, изготовленных с помощью вибропрессования:

• демократичная стоимость;
• высокий коэффициент влагостойкости;
• устойчивость к механическим воздействиям;
• гладкая внутренняя поверхность, увеличивающая пропускные показатели канала и исключающая накапливание мусора в системе;
• устойчивость к температурным перепадам.

Однако, как и любое другое изделие, такие лотки имеют и свои минусы:

• большая масса, которая усложняет транспортировку этих изделий;
• довольно сложный монтаж.

Вибролитьё — это второй популярный метод изготовления водоотводных лотков. Процесс изготовления бетонных изделий при помощи вибролитья не отличается особой сложностью, однако, он является довольно медленным и затратным. Изделия, полученные таким способом, выходят менее качественными, чем аналоги, выполненные посредством вибропрессования.

Рассмотрим поэтапно процесс изготовления бетонных водоотводных изделий при помощи вибролитья:

1. В первую очередь раствор бетона заливается в специальную форму.
2. Далее форму с раствором располагают на специальном столе, который создаёт вибрации. Благодаря вибрационному воздействию бетонный раствор формируется и уплотняется.

Изделия, изготавливаемые методом вибролитья, уступают прочим в качестве

Вибрация не доходит до внутренней части раствора, действуя, как правило, только на внешние зоны. В результате получается недостаточно качественное изделие, которое довольно быстро приходит в негодность при эксплуатации.

Виды водоотводных лотков их особенности

Большое количество осадков и талый снег приводят к скоплению воды. Что ведет к разрушению фундаментов и дорожных покрытий.

Для устранения этой проблемы, применяется установка водоотводных лотков. Как установить водоотводные лотки своими руками читайте ниже.

Водоотводные лотки имеют несколько видов:

• Сточные
• Коробчатые
• Щелевые
• Бордюрные

Лоток сточный имеет прямолинейную форму с желобом по всей длине. Предназначен, для поверхностного отвода воды.

Лоток коробчатый П-образной формы с решеткой, также применяется на поверхности.

Лоток щелевой по всей наружной длине имеет щель, она может быть прерывистой или во всю длину изделия. Хороший аналог коробчатых лотков.

Бордюрный лоток разновидность щелевого лотка, имеющая выступ в виде буквы «Г» в своей верхней части для прикрытия щели в корпусе желоба.

Все водоотводные лотки изготавливаются из разных материалов:

1. Металл
2. Чугун
3. Пластик
4. Железобетон

Для крыш хорошо подойдет полимер, он легкий и прочный. Для поверхности испытывающей большие нагрузки чугун, металл. Для дорог часто используют бетон.

Все виды лотков изготавливаются по европейским стандартам, также ГОСТу.

Точечный водоотвод

Точечный водоотвод стоит монтировать в проблемных местах. Основное предназначение локальный сбор воды.

Этот способ является отличным дополнением к линейному водоотводу. Стенки лотка имеют подводку для труб.Используя две системы, достигается идеальный водоотвод.

Линейный водоотвод

Этот водоотвод хорошо впишется в равнинную местность. Где отсутствует локализация вод. Вода будет стекать по всей площади.

Вывод лучше делать к канализации. Пескоприемник остановит мелкую гальку и остатки мусора. Решетка защитит от крупного мусора.

Укладку водоотводных лотков осуществляют по бокам покрытия. Это поможет защитить бетонные или плиточные дорожки на участке.

Поверхностный водоотвод

Для поверхностного водоотвода необходимо проектирование.

Особое внимание уделить:

• Определению системы водоотвода
• Схеме расположения каналов, точек забота и мест сброса воды
• Количеству материала

Все эти задачи решаются с учетом нескольких важных моментов:

1. тип грунта,
2. вид поверхности,
3. уровень подземных вод,
4. схеме расположения различных построек, сооружений, дорожек, клумб,
5. частота и интенсивность выпадения осадков.

Твердый грунт, пропускает влагу в малом количестве, потребуются дополнительные каналы. Глинистая почва способствует возникновению заболоченности и требует подземный дренаж. В случае разницы высоты участка потребуются дополнительные рукава.

Лотки водоотводные из бетона

Сегодня на рынке водоотводных систем появились бетонные, вибропресс и литые, изделия армированные не железом, а специальным стекловолокном или волокнами фибры. Такие изделия обладают не только показателями характерными для жби, но по сравнению с ними характеризуются меньшим весом, более низкой ценой и повышенными антикоррозийными показателями.

Кроме того, водоотводные лотки из бетона и железобетона возможно устанавливать на слабых грунтах с высокими подпочвенными водами.

Стеклоармированные и фибровые бетонные секции представлены на рынке классами по нагрузке от, А 15 до F900 и, за редким исключением, не укомплектованы чугунными решётками облегчённых конструкций, а также 2-х или 3-х уровневой системой уловителя песка

Это важно помнить при внесении цен в сметные расчёты строительства

Серии Basic А-15 и В-125 хорошо зарекомендовали себя на приусадебных участках, придомовых территориях, в зонах пеших и велосипедных прогулок.

Серия Standart С-250 применяется для обустройства пеших зон, мест с редким движением транспорта на минимальной скорости и городскими автостоянками.

Серии лотков Super D-400, Super E-600 и Super F-900 выдерживают нагрузки до 400, 600 и 900 кН/м соответственно и предназначены для мест с интенсивным движением, вплоть до применения в аэропортах и терминалах. Для обеспечения таких показателей в края лотков серии Super анкерно вмонтированы стальные канты — уголки толщиной 3 и 4 мм.

Кроме того, бетонные лотки изготавливаются с дополнительным вертикальным водоотводом и/или могут быть конструктивно обустроены собственными внутренними уклонами 5—50 мм.

Для придания большей герметичности ливневым системам, бетонные лотки в канавах соединяются между собой при помощи однокомпонентного MS-полимерного герметика.

Технические характеристики

Водосточные пластиковые лотки представляют собой изделия, имеющие небольшой вес, за счет чего облегчается их транспортировка на место назначения, а также работы по монтажу. Невысокая стоимость продукции дает возможность активно использовать изделия для ливневой канализации, которая необходима в загородных домах, на частных объектах разного назначения, кроме того, лотки применяются в качестве желобов для отвода воды на тротуарах и пешеходных дорожках в городе.

Производители водоотводных лотков из пластика предлагают свою продукцию в широком ассортименте, поскольку конструкции, изготовление которых происходит согласно ГОСТ, могут иметь различную форму, а кроме того, размеры и конфигурацию.

Лотки для отвода воды имеют очень простую конфигурацию – они являются составляющей канализационной системы, выполненной в U-образной форме как прямоугольная, квадратная или закругленная емкость. Исходя из технических характеристик, можно сказать, что изделия представляют собой желоба, оснащенные различными типами решеток, которые обеспечивают защиту каналам от засорения мусором.

Решетки выполнены таким образом, что крупные частицы, например, камни или ветки, сквозь них не проникают в систему, а задерживаются на поверхности. Помимо этого, решетки выполняют эстетическую функцию, повышая презентабельный внешний вид водоотводных лотков. Большая часть изделий дополнительно содержит различные фасонные запчасти, а также замки и задвижки.

Исходя из ширины лотка, определяется пропускная способность конструкции.

Кроме того, дренажные элементы подбираются с учетом места их размещения. Совокупность этих составляющих поможет определить будущую нагрузку, которая будет воздействовать на изделие. Производители указывают уровень допустимой нагрузки на конструкцию при помощи маркировки пластиковых лотков, подразделяя их на классы.

Существуют модели водоотводных конструкций, в которых уже предусмотрен 5% уклон. Элементы водостоков с уклоном удобны в тех случаях, когда необходимый угол наклона при монтаже обеспечить невозможно.

Самые востребованные пластиковые лотки имеют следующие габариты:

• высота элементов составляет от 6 до 30 см;
• ширина – от 14 до 20 см;
• длина – 1 м.
