Обзор водоотводных лотков из полимербетона

Поверхностная система водоотвода

Системы дренажа предназначаются главным образом для сбора дождевых и талых вод, а не грунтовых. В дальнейшем они должны осуществлять перенос воды в канализацию, где такая вода пройдет фильтрацию и вернется в природу, например, испарится или сольется в реки. Поверхностный дренаж является обязательным условием при строительстве. По инженерным нормам каждый строительный объект должен еще на этапе планирования оснащаться такой системой.

Системы поверхностного дренажа выпускаются в нескольких конфигурациях, которые выражаются в системах сборки. Таким образом, каждая из систем предназначена для определенного объема воды, величины нагрузок и прочего. Водоотводные лотки используются в линейном поверхностном водоотводе, цель которого – сбор воды в больших объемах. Наиболее успешно этот вид функционирует, когда дело касается асфальтированных площадей, дорожных магистралей и подобного.

В некоторых случаях требуется установить пескоуловители, цель которых – сбор мусора, фильтрация песка, крупных частиц, которые в теории могут забить желоба. Их наличие многократно повышает срок служба ливневых стоков.

Составляющие

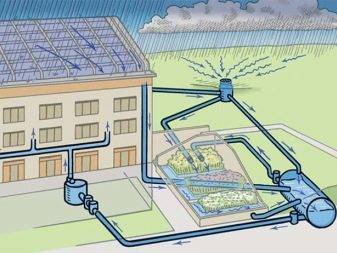

Если говорить о промышленной ливневой канализации, то она состоит из нескольких элементов.

• Дождеприемник. Он предназначен для того, чтобы отводить воду с поверхности локально. Для того чтобы мусор, листья и прочее не забивало дождеприемник и остальные элементы, используется сифон. Он служит своеобразной перегородкой. Для сбора мусора предназначается специальная корзина.
• Дождевой колодец. Служит для транспортировки сточных вод. Сооружается только под конец сборки всей ливневой канализации. Они нужны также в тех случаях, когда необходимо регулярно осушать большие участки грунта за короткий промежуток времени.
• Лоток. Собственно, то, что мы видим на поверхности: траншея, выполненная из материалов, устойчивых к воздействию воды. Лоток транспортирует воду, перемещая ее с участка.
• Трубы. Монтируются у дождевых лотков. По этим трубам вода в дальнейшем перемещается в саму канализацию. Трубы располагаются под землей, чтобы не портить общий вид участка.

Инструменты для установки

Для того чтобы установить водоприемные желоба, понадобится купить некоторый инструментарий. Может оказаться, что часть из этих инструментов у вас уже имеется, за другим же придется отправиться в магазин спецтехники. В любом случае инструменты нельзя назвать дефицитными – их можно найти в любом крупном строительном гипермаркете.

• Лопата. Она послужит для того, чтобы сделать траншею под лоток. Следите за тем, чтобы насадка была остро заточена. Это значительным образом облегчит работы.
• Ведра. Желательно иметь как минимум два ведра. Они пригодятся для транспортировки песка к месту монтажа.

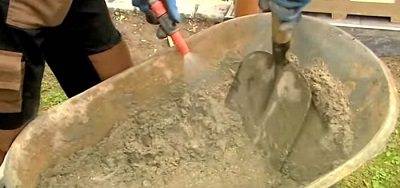

• Бетономешалка. В некоторых случаях хозяева решают прочно закрепить желоб на месте при помощи бетона. В этих случаях его перемешивать лучше не вручную, а с помощью специальной машины. Тогда бетон получится однородным и ляжет равномерно.

• Ножовка. С помощью этого нехитрого инструмента предстоит распиливать детали. В зависимости от того, из какого материала изготовлен водосток, вам потребуется ножовка определенного вида: по металлу, способная пилить бетон и так далее.
• Молоток. Он нужен для скрепления деталей друг с другом, подгонки форм и просто утрамбовывания лотка на своем месте.
• Пила или болгарка. Если выбран желоб из металла, то приобретите алмазную пилу или алмазный диск для болгарки, в особенности если имеете дело с прочными металлами, такими как чугун. Тогда проблем с быстрым распиливанием деталей не возникнет.

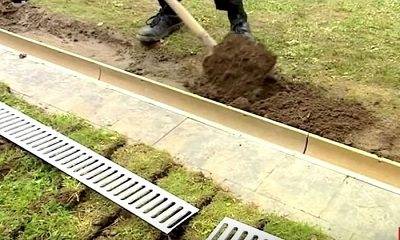

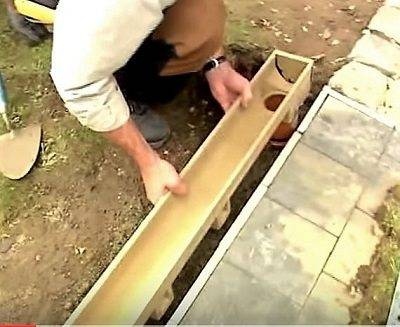

Установка водоотводных лотков: основные правила

Монтаж водоотводных лотков это очень ответственная операция. Ведь поверхностная дренажная система находится в досрочно сложном грунте, в состав которого входит и супесь и плодородная почва. То есть, на высокую опорную способность можно и не рассчитывать.

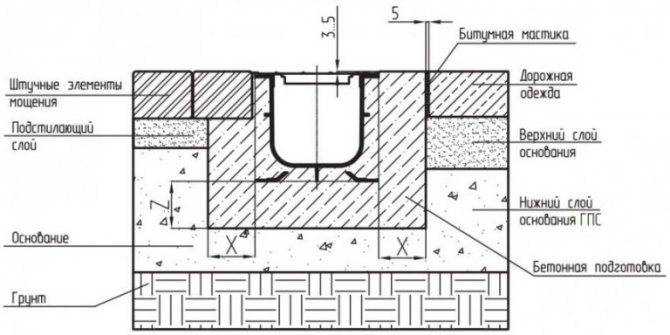

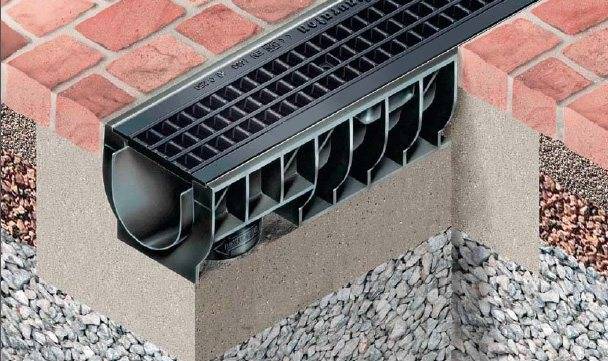

Схема монтажа водоотводного лотка

К тому же, такой грунт промерзает на 1-1,2 в глубину практически каждую зиму. Поэтому на опорную поверхность лотка будет действовать еще и деформация пучения, выталкивающая изделие из почвы.

Именно поэтому при монтаже водоотводных лотков стоит руководствоваться следующим сводом правил:

Водоотводные лотки с разной пропускной способностью

• Во-вторых, выбирайте оптимальный вариант конструкции лотка и материал, из которого будет изготовлено изделие, по месторасположению желоба. Ведь бордюрный лоток не годится на аэродроме (исходя из прочностных характеристик). В свою очередь, аэродромный лоток не подойдет к домашней ливневой системе (исходя из экономических соображений).
• В-третьих, минимальный уклон погонного метра лотка – 10 миллиметров.
• В-четвертых, не скупитесь на подложку – монтируйте лоток хотя бы на 10-сантиметровую песчано-гравиевую подсыпку, а лучше – на 10 сантиметровую подсыпку из щебенки. Такая «подушка» улучшит прочностные характеристики грунта и частично нивелирует деформацию пучения.
• В-пятых, решетки из нержавеющей стали легче монтировать (они весят меньше чугунного варианта). К тому же, они прослужат дольше аналога из серого или ковкого чугуна.
• В-шестых, в системе должен присутствовать пескоуловитель – единственная защита водоотвода от заиливания.

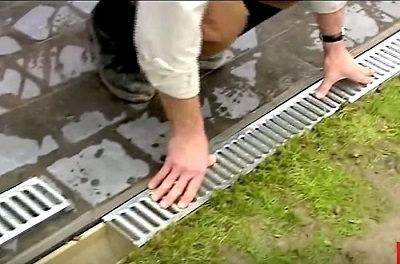

• В-седьмых, решетку нужно зафиксировать с помощью особого механизма с винтовым замком.

Следуйте этим рекомендациям, и ваш водоотвод прослужит вам очень долго.

Виды лотков и их размеры

При сооружении водоотводных систем используются железобетонные лотки правильной и телескопической формы, а также специальные блоки упора. Требования по их производству и применению содержатся в специальном нормативном документе – Серии 3.503.1-66. Ниже мы рассмотрим наиболее часто применяемые разновидности этих изделий.

Обычные лотки

Эти железобетонные изделия имеют П-образное сечение и вытянутую форму. Устанавливаемые открытой стороной вверх, они обеспечивают стабильный проток воды в заданных количествах. Такие лотки предназначены для отвода воды по горизонтальной плоскости с небольшим уклоном.

Наиболее часто в дорожном строительстве применяются лотки модификации Л-1 и Л-2. Эти два изделия имеют одинаковую длину (1990 мм) и высоту бортов (680 мм), однако различаются по ширине. Лоток Л-1 имеет ширину 1280 мм, а модификация Л-2 – 880 мм. Соответственно, первые применяются в случаях, где предполагается более интенсивный сток воды.

Телескопические лотки

Такие лотки имеют особую зауженную с одной стороны форму. Она позволяет вставлять один такой лоток в другой и сооружать составной водосточный канал. Эти каналы устанавливают на откосах насыпи для обеспечения стока воды от дорожной одежды в основание земляного полотна.

Самыми распространенными типоразмерами телескопических бетонных лотков являются лотки Б-6 и Б-7. Лоток Б-6 является менее габаритным: его длина составляет 520 мм, а ширина и высота равна 430х200 мм в зауженной части и 540х250 в широкой. Лоток Б-7 может пропускать больше воды, так как его размеры сечения составляют 888х450 в широкой части и 716х340 в узкой, а длина равна 1500 мм.

Виды водоотводных лотков их особенности

Большое количество осадков и талый снег приводят к скоплению воды. Что ведет к разрушению фундаментов и дорожных покрытий.

Для устранения этой проблемы, применяется установка водоотводных лотков. Как установить водоотводные лотки своими руками читайте ниже.

Водоотводные лотки имеют несколько видов:

• Сточные
• Коробчатые
• Щелевые
• Бордюрные

Лоток сточный имеет прямолинейную форму с желобом по всей длине. Предназначен, для поверхностного отвода воды.

Лоток коробчатый П-образной формы с решеткой, также применяется на поверхности.

Лоток щелевой по всей наружной длине имеет щель, она может быть прерывистой или во всю длину изделия. Хороший аналог коробчатых лотков.

Бордюрный лоток разновидность щелевого лотка, имеющая выступ в виде буквы «Г» в своей верхней части для прикрытия щели в корпусе желоба.

Все водоотводные лотки изготавливаются из разных материалов:

1. Металл
2. Чугун
3. Пластик
4. Железобетон

Для крыш хорошо подойдет полимер, он легкий и прочный. Для поверхности испытывающей большие нагрузки чугун, металл. Для дорог часто используют бетон.

Все виды лотков изготавливаются по европейским стандартам, также ГОСТу.

Точечный водоотвод

Точечный водоотвод стоит монтировать в проблемных местах. Основное предназначение локальный сбор воды.

Этот способ является отличным дополнением к линейному водоотводу. Стенки лотка имеют подводку для труб.Используя две системы, достигается идеальный водоотвод.

Линейный водоотвод

Этот водоотвод хорошо впишется в равнинную местность. Где отсутствует локализация вод. Вода будет стекать по всей площади.

Вывод лучше делать к канализации. Пескоприемник остановит мелкую гальку и остатки мусора. Решетка защитит от крупного мусора.

Укладку водоотводных лотков осуществляют по бокам покрытия. Это поможет защитить бетонные или плиточные дорожки на участке.

Поверхностный водоотвод

Для поверхностного водоотвода необходимо проектирование.

Особое внимание уделить:

• Определению системы водоотвода
• Схеме расположения каналов, точек забота и мест сброса воды
• Количеству материала

Все эти задачи решаются с учетом нескольких важных моментов:

1. тип грунта,
2. вид поверхности,
3. уровень подземных вод,
4. схеме расположения различных построек, сооружений, дорожек, клумб,
5. частота и интенсивность выпадения осадков.

Твердый грунт, пропускает влагу в малом количестве, потребуются дополнительные каналы. Глинистая почва способствует возникновению заболоченности и требует подземный дренаж. В случае разницы высоты участка потребуются дополнительные рукава.

Бетонные и железобетонные лотки

Бетонные лотки широко применяются практически во всех сферах строительства, в т.ч. и в частном. Изделия производятся разного размера, они хорошо сочетаются с тротуарной плиткой.

Плюсы:

• высокая прочность, сравнимая с изделиями из чугуна;
• небольшая цена;
• долговечность;
• относительно несложный монтаж, даже несмотря на вес изделий;
• возможность использования при агрессивном составе стоков, правда, при покупке надо будет уточнить используемую марку бетона, так как отдельные из них могут буквально растворяться под действием некоторых веществ.

Минусы:

вес, что усложняет транспортировку;
чувствительность к ударам, потому транспортировку выполняют предельно осторожно;
необходимость использования специального оборудования для нарезки.

Пропускная способность бетонных желобов средняя, так как материал имеет неидеально гладкую поверхность, и на ней постепенно могут оседать частицы грязи.

В широком ассортименте водоотводные лотки предлагает компания «Профессиональные Инновационные Системы». В продаже есть изделия из бетона, композитобетона, полимербетона, пластика и стекловолокна, а также точечные водоотводы и водоотводы для фасадов и террас. Сотрудники компании помогут с выбором наиболее подходящих изделий.

Допустимая нагрузка

В зависимости от допустимой нагрузки на лоток они делятся на такие группы:

• А15 – лотки, которые монтируются в местах с невысокими механическими и ливневыми нагрузками. Подходят для придомовой территории в загородном доме, для садовых дорожек, спортивных площадок;
• В125 – более прочные изделия, подходят для монтажа вдоль дорог, по которым перемещаются легковые авто;
• С250 выдерживают еще более солидные нагрузки, могут эксплуатироваться в автосервисе и на автомойке;
• D400 – лотки, которые выдержат нагрузку от автомобиля любой тяжести, потому подходят для монтажа на любых дорогах, а также в промзонах;
• Е600 используются вблизи промышленных предприятий и складов;
• F900 – самые мощные лотки, которые необходимы для обустройства аэропортов и военных объектов.

Пластиковые лотки относятся к группе А15-С250, стекловолоконные – А15-Е600, а бетонные и чугунные изделия могут выдерживать максимальные нагрузки.

Виды водоотводных конструкций

Основная трудность при выборе дождевых лотков – это определиться с материалом, из которого он будет изготовлен.

О каждом по порядку.

Лотки из пластика

Изделие, изготовленное из пластика, отличается рядом преимуществ, среди которых стоит выделить следующие:

• Самый распространенный вариант, благодаря доступной цене;
• Сравнительно легкий вес. Это обуславливает простоту ее транспортировки и установки;
• Разнообразие модельного ряда;
• Устойчивость к засорам;
• Подходит для установки в парковых и приусадебных территориях;
• Не требует больших усилий в эксплуатации и уходе;

Если же говорить о минусах, то обратите внимание на:

• Низкая прочность, в отличие от других вариантов;
• Возможна поломка или деформация во время паводков или же механических нагрузок;
• Существует вероятность сдвига лотка.

Металлические дождевые лотки

Преимущества, которыми отличается данный вид:

• Прочность и долговечность, в сравнении с предыдущим вариантом;
• Способность выдержать большой вес и давление;
• Используются чаще всего на придорожных участках, но также подойдут и для территорий парков, спортивных площадок и др.
• Есть выбор между чугунным (более крепкий) и стальным лотком.

Среди минусов мы выделяем:

• Тяжелый вес, из-за которого необходима специализированная техника и оборудование для установки;
• Дороговизна изделия;
• Все металлические предметы по истечению времени покрываются коррозией – необходим особый уход;
• Требуются жесткие условия соблюдения толщины материала и прочности защитного слоя, предотвращающего появление коррозии.

Бетонные и железобетонные конструкции

К плюсам, которыми обладают лотки, изготовленные из бетона и железобетона, относят:

• Долговечность и высокая прочность;
• Доступная цена;
• Устойчивость к сточным водам, имеющим агрессивный состав (щелочи и др);
• Наличие выбора категорий нагрузок на изделие;
• Качественная пропускная система;
• Широкий ассортимент в модельном ряде конструкций;
• Железобетонные лотки могут применяться в бытовом и промышленном строительстве;
• Железобетонное изделие легче чугунного или бетонного аналога;

Минусы:

Требуется осторожность в перевозке, так как желоб может расколоться при сильных ударах;
Тяжелее и дороже пластикового аналога;
Установка требует наличие специализированной техники и оборудования;

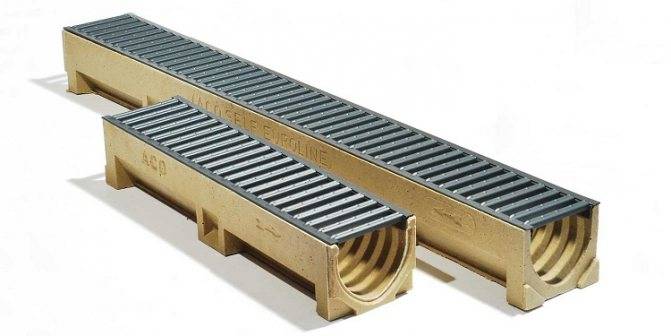

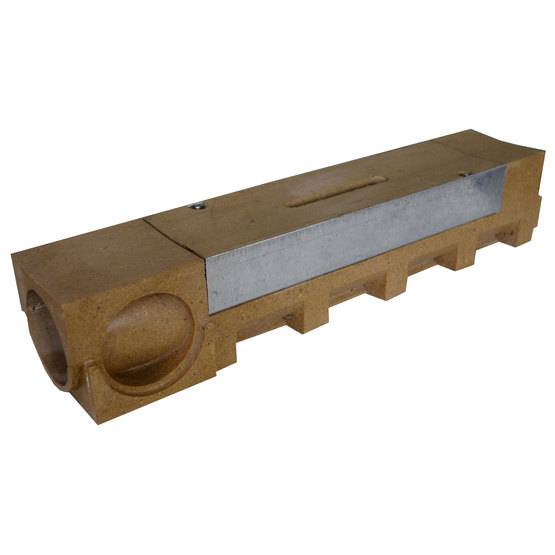

Композитные водоотводные лотки

Плюсы:

• Изготавливаются из полимербетона или полимерпесчаника, что обеспечивает высокую прочность и износостойкость;
• Вес легче бетонных аналогов;
• Простой способ транспортировки;
• Гладкость поверхности обеспечивает высокую пропускную способность;
• Монтаж не требует столько сил, как другие варианты лотков;
• Возможность механической и ручной чистки;
• Качественный состав материалов обеспечивает безопасность для природы и человеческого здоровья;
• Устойчивость к низким температурным режимам.

Минусы, присущие этому виду лотков:

Самая высокая цена среди всех видов дождевых водоотводных лотков, за счет использования дорогих компонентов.

Виды водоотводных бетонных лотков

По варианту прокладки различают два основных вида бетонных водоотводных каналов:

• обычные (горизонтальные);
• с водосливом, расположенным вертикально.

Решётки к бетонным каналам, выполняются из разных материалов, а именно:

• чугун;
• сталь;
• высокопрочные полимеры.

Поверхность чугунных решёток может иметь защитный слой оцинковки, который предохраняет изделия от коррозии. Стальные решётки, как правило, изготавливаются из нержавейки. Пластиковые решётки применяются гораздо реже, чем вышеперечисленные аналоги, однако, их можно встретить в случае отсутствия больших нагрузок на изделие.

Помимо этого, все решётки по конструктивному исполнению подразделяются на два типа:

• ячеистые;
• щелевые.

Бетонные лотки применяются в разных ситуациях. В зависимости от эксплуатационных особенностей и назначения они могут быть:

• для водоотведения талых и дождевых вод;
• для организации защитного футляра, в котором прокладывается кабельная проводка;
• для монтажа теплопроводных коммуникаций.

Отверстия в решетке могут быть в виде щелей или ячеек

Монтаж бетонных водоотводных конструкций может производиться двумя методами:

• под определённым уклоном (для качественного удаления воды);
• без уклона.

Все лотки железобетонные (ЖБИ) водоотводные можно разделить на классы по нагрузке, которую они могут переносить, на четыре категории:

1. С250. Такие жёлоба используются для отвода дождевых и талых вод от автомобильных дорог, которые отличаются небольшой интенсивностью движения. Их также монтируют на парковочных площадках для легковых автомобилей.
2. D400. Изделия, которые относятся к этому классу нагрузки, прокладываются около автомобильных трасс с большой интенсивностью движения, возле заправок.
3. E600. Приспособления, относящиеся к этому классу нагрузки, монтируют для отвода дождевых и талых вод от магистральных автомобильных дорог, а также на больших производствах.
4. F900. Наиболее надёжные бетонные лотки, которые применяются для водоотвода в аэропортах.

Размеры водоотводных бетонных лотков могут быть разными, однако, существует стандартная длина жёлоба — 1 метр. Размеры сечения могут варьировать от 100 до 500 мм. Объём лотка высчитывается исходя из его размеров индивидуально.

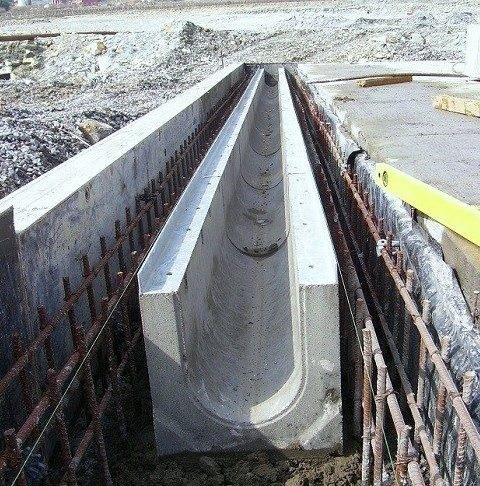

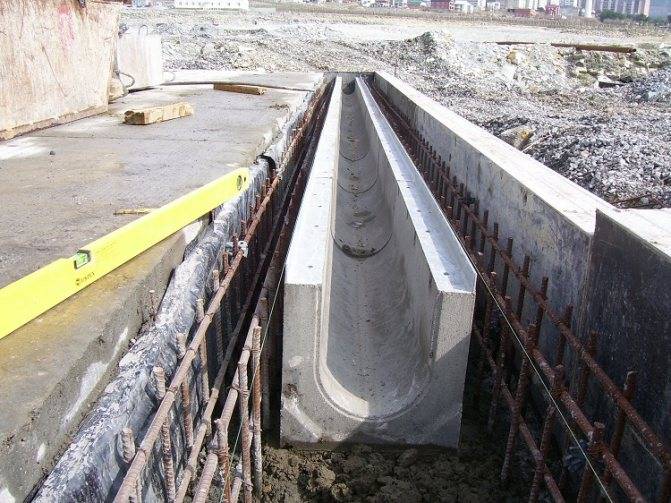

Перед монтажом лотков необходимо подготовить траншею

Из каких материалов изготавливают водосточные системы

Как правило, водосточные конструкции бывают металлическими, пластиковыми, либо применяют комбинирование материалов, когда элементы из металла покрывают полимерами. Все материалы имеют свои достоинства и недостатки.

Металлические водостоки

Металлические элементы выполняют:

1.из стали.

2.из алюминия.

3.из меди.

Оцинкованные изделия из стали стоят недорого, имеют долгий срок службы, переносят большие перепады температур, не портятся под воздействием солнца.

Полимерное покрытие

Металлические водосточные системы, покрытые полимерными материалами широко применяют для установки на кровле, выполненных с помощью металлочерепицы. Материал крыши и водостока имеют одинаковый срок износа, следовательно, замену всей кровельной конструкции придется делать в одно время.

Водостоки, вылитые из меди, украшают фасад здания и практичны в применении. Через некоторое время на поверхности образуется патина, и изделия не окислятся. Элементы водостока тяжелые и дорогие.

Пластиковые водостоки

Во время обустройства водостоков в загородном доме применяют изделия из пластика.

Как материал, пластик имеет свои плюсы:

1.Изделия выполнены качественно, имеют соответствующую цену. Элементы водостока из пластика стоят дороже металлических оцинкованных, но считаются более дешевыми по отношению к другим.

2.Пластик имеет большое разнообразие цветового решения.

3.Обладают шумоизоляцией.

4.Не подвергаются образованию коррозийных изменений.

5.Монтаж элементов легко произвести своими руками.

Из недостатков можно отметить, что изделия хрупкие, не переносят очень низкие температуры. Чтобы не перегружать водостоки из пластика во время сезонного таяния снега, нужно на кровле монтировать снегозадержатели.

Водостоки из пластика выполняют из винила и поливинилхлорида, которые специально для этой конструкции изготавливаются по особой технологии. Винил выдерживает крайние степени механического воздействия, способен после ослабления нагрузки восстанавливать свои формы, не ломается. Пригоден для районов с обильным выпадением снега, где нагрузка на водостоки способна поломать изделия из металла.

Из каких материалов изготавливаются лотки?

В настоящее время налажено производство подобных изделий нижеперечисленных видов.

1. Лоток водоотводной полимерный. Производится из полипропилена, в который добавляется минеральный наполнитель. Этот материал обладает большим показателем прочности (выдерживает на квадратный метр нагрузку до 60 т) и значительной стойкостью (царапины почти не наносятся и, кроме того, он инертен к большинству химических реагентов). Рабочая температура такого сырья колеблется в диапазоне -50≤T≤+120ºC. Поэтому лоток водоотводный пластиковый укладывается как возле здания, так и поблизости от железнодорожного полотна.

Данное изделие имеет следующие стандартные размеры:

• величина условного диаметра – от 10;
• высота 6≤H≤79 см;
• ширина 14≤W≤59 см;
• длина 100 см.

Полимерные лотки практичны и отличаются легким весом, что значительно упрощает монтажные работы

Если же говорить о цене водоотводного лотка пластикового, то она вполне доступна бюджету владельца самого обычного дома или дачи.

2. Железобетонный лоток. Технология изготовления – вибропрессование параболической либо прямоугольной формы. Такой способ производства освоен большинством отечественных заводов ЖБИ.

Данная продукция подразделяется на следующие виды:

• трапециевидные лотки. Наиболее широко используются при строительстве мостов и дорог для обустройства ливневой канализации и дренажа. Благодаря особенностям монтажа лотки трапецеидальной формы получили название «телескопические». Единый канал формируется от верхней к нижней точке (вниз по склону) за счёт того, что вставляются эти изделия в пазы, присутствующие в конструкции каждого из них. Открытые участки закрываются решёткой;
• параболические или круглые лотки. Благодаря более эстетичному внешнему виду водоотводный железобетонный лоток такого типа можно часто увидеть в парковых зонах и на придомовых территориях. Созданная система тоже закрывается решеткой. Помимо грубой фильтрации крупного мусора та придаёт конструкции более эстетичный внешний вид.

Общепринятые размеры лотка железобетонного водоотводного такие:

• длина — 1 метр;
• высота 90≤H≤760 мм;
• ширина 100≤W≤500 мм;
• высота канала бывает фиксированной либо с пятипроцентным уклоном.

Кроме того, существую лотки прямоугольного или квадратного поперечного сечения. Но применяются они не с целью водоотвода, а для прокладки в земле трубопроводов различного предназначения – водопроводов, теплотрасс, связевых и электрических кабелей. Такие лотки защищают инженерные коммуникации от воздействия негативных факторов окружающей среды.

Лотки из железобетона долговечны и способны выдерживать большие нагрузки

3. Лоток полимербетонный. Изготавливается данное изделие из смеси кварцевого песка, базальтовой и гранитной крошки и особых полиэфирных и эпоксидных смол. Благодаря частичной замене цемента полимерным веществом, лоток водоотводный дренажный полимербетонный прекрасно противостоит воздействию химически активных веществ. А добавление в смесь пластиковых составляющих снижает вес конечного продукта по сравнению с железобетонным аналогом в два раза. Наличие полимерных компонентов придаёт водоотводной поверхности повышенную гладкость, из-за чего внутри конструкции не задерживаются песок, листья и прочий мусор. Кроме того, уровень водонепроницаемости подобных изделий значительно выше, чем у лотков, произведённых из других материалов.

Из их преимуществ стоит выделить:

• установить полимербетонный лоток в грунт или специальный канал не составляет особого труда;
• широкий спектр использования;
• объединяя в себе преимущества бетонных и пластиковых конструкций, данный материал заметно превосходит их по эксплуатационным характеристикам и физико-химическим свойствам.

Технические характеристики этого изделия выглядят следующим образом:

• внутреннее сечение колеблется в пределах 100≤S≤300 миллиметров;
• пропускная способность отдельной секции варьируется в диапазоне 1,8≤Tc≤34,9 л/сек;
• вес одного элемента может быть таким: 1≤P≤6,85 килограмм.

Особенности секций из пластика

Пластиковые лотки производятся из высококачественных полимерных материалов – полипропилена или полиэтилена. Для изготовления используется только морозостойкий полимерный материал с повышенной устойчивостью к ударным нагрузкам и способностью выдерживать значительные температурные перепады. При этом изделия могут отличаться по таким характеристикам:

• по предельно-допустимой нагрузке;
• по пропускной способности;
• все элементы отличаются габаритами и размером внутреннего сечения;
• лотки могут идти с решёткой или без неё.

Пластиковые лотки имеют следующие преимущества перед изделиями из других материалов:

• Небольшой вес способствует тому, что секции легко транспортировать и монтировать. К примеру, один пластиковый элемент в зависимости от конструкции будет в 30-70 раз легче, чем бетонный аналог.
• Благодаря простой и герметичной стыковке сборку линии может выполнять один человек при этом, не используя вспомогательную технику. В продаже есть элементы для боковой стыковки, а также переходные патрубки для стыковки с канализационными сетями. Благодаря этому установка Т-образных и угловых элементов значительно облегчается, а подключение всей системы проходит в сжатые сроки.
• Универсальность. Если того требует установка, пластиковый канал можно укоротить ножовкой до необходимой длины. При этом эксплуатационные характеристики изделия останутся на прежнем уровне.
• Срок службы такого лотка доходит до 50 лет благодаря использованию высококачественного пластика.
• Устойчивость к температурным скачкам и механическим воздействиям.
• Материал не подвержен воздействию ультрафиолета и может эксплуатироваться при температурах от -40 до +95 градусов.
• Все полимерные материалы устойчивы к воздействию различных химических агрессивных веществ (кислот, щелочей, автомобильных жидкостей и средств для обработки улиц зимой).
• Благодаря тому, что коэффициент шероховатости поверхности значительно меньше, чем у бетона, пропускная способность лотка намного выше. И это при одинаковом гидравлическом сечении элементов.
• Это универсальные изделия, которые могут использоваться в грунтах разной сложности.
• Помимо приемлемой цены пластикового изделия удаётся добиться экономии за счёт снижения расходов на транспортировку и установку.

Технические характеристики

Пластиковые секции производятся согласно нормам ГОСТ номер 26996-86. Твёрдость изделия по Роквеллу равна 70. Коэффициент упругости на изгиб равен 750 Мпа. Кроме этого в зависимости от разновидности пластиковый лоток имеет следующие технические характеристики:

1. Габариты внутреннего сечения могут быть в пределах от 100 до 300 мм.
2. Пластиковые элементы классифицируются по классу нагрузки от А15 до Е600.
3. Пропускная способность секций может быть в пределах от 1,8 до 34,9 л/сек.
4. Вес одного элемента – от 1 до 6,85 кг.

Общие требования по установке водоотводных лотков

Перед монтажом водоотводной системы производится расчет длины трассы и, исходя из полученной цифры, необходимое количество элементов. Инструкция по монтажу гарантирует долговечность и бесперебойную работу канала.

Монтаж ливневки с покрытием из асфальта, бетона, плитки

Главные правила укладки:

1. Толщина бетонного (марка В25) слоя основания и стенок составляет 100 мм;

1. Сбор системы идет от самой низкой точки;
2. Уклон желоба должен быть минимум 10 мм/1 пог. м;
3. Подсоединение к канализации производится через пескоуловитель с помощью трубы d 110/160 мм или через вертикальный водослив;

Подключение желоба к канализации через пескоулавливатель

1. Герметизировать стыки между лотками (герметик 010/на базе MS-полимера, битумная мастика);
2. В местах поворота лотки, крышки распиливаются и соединяются в ус;

На фото схема соединения в ус.

1. Асфальтирование проводится при установленных решетках, прикрытых полосами ДВП;
2. Температурные швы шириной 15–20 мм вдоль канала и вертикальные с шагом 5 м;
3. Решетка после монтажа должна быть ниже дорожного покрытия на 3–5 мм.

Бетонное основание и стенки тяжелых лотков усиливается арматурными решетками

Как уложить ливневку

В таблице показан монтаж водоотводных бетонных лотков возле террасы, но таким же образом можно оборудовать дорожки, въезд в гараж. Перед прокладкой ливневки проводится подключение к канализации.

Схема монтажа

	1. Вырыть канавку вдоль террасы. Ее ширина должна быть шире желоба и превышать его высоту на 100 мм. Это позволит сделать бетонное основание, укрепить стенки.
	2. Приготовить бетон для основания, на котором будут лежать лотки.
	3. Нанести герметик на торцевую часть лотка.
	4. Приклейте торцевую заглушку, тщательно совмещая ее с краем желоба.
	5. Уложить первый лоток с вертикальным водосливом, совмещая слив с канализационной трубой.
	6. Установить пескоулавливатель в сливное отверстие.
	7. Уложить последующие лотки, скрепляя их герметиком.
	8. Приклеить торцевую заглушку в конце готовой линии.
	9. Уложить и утрамбовать бетонную смесь по обеим сторонам собранного желоба.
	10. Засыпать землей оголенные участки. Уложить дерн на старое место, можно его слегка полить, притоптать. Если дерн будет выше ливневки на несколько сантиметров, со временем он усядет
	12. Установить решетки. Несколько дней не ходить возле желоба, пока бетон окончательно не застынет.

Разновидности решеток для лотков

Обязательным элементом любого водоотводного канала является решетка, которая выполняет защитные функции по недопущению внутрь системы всевозможного мусора.

Решетки различаются следующими параметрами:

• класс нагрузки. Он определяется по общей европейской квалификации, начиная от А19 и заканчивая F900. Таким образом, можно идеально подобрать нужную решетку под конкретный вид лотка;
• дизайн. Решетка является видимой частью всего канала, поэтому ее дизайн в некоторых случаях играет очень важную роль при выборе. Цвет решеток во многом зависит от материала. Можно встретить цвет металлик, черные или серые тона. На заказ изготавливаются цветные решетки. По форме прорезей различают щелевые, ячеистые, волнистые решетки, а также выполненные косичкой;
• материал изготовления. Решетки могут изготавливаться всего из трех материалов: пластика, чугуна и стали:Пластиковые лотки со стальной и чугунной решетками

1. Пластиковые изделия устанавливаются в местах с небольшими нагрузками, до 1,5 т. Это места пешеходных дорожек, площадок, придомовых территорий.
2. Стальные решетки, производимые методом штамповки, также не приспособлены под большие нагрузки. Пластиковый лоток со стальной решеткой способен выдержать нагрузку до 1,5 т.
3. Стальные решетки сварные выдерживают нагрузку до 12,5 т. Они устанавливаются в местах движения легкового транспорта.
4. Чугунные решетки относятся к элементам высокой прочности. Водоотводной лоток с решеткой из чугуна устанавливаются в местах, подвергающихся нагрузкам более 25 т.

Расчет системы ливневого водоотведения

Устройство ливневой канализации из лотков своими руками – дело относительно несложное, но для его реализации потребуется произвести ряд расчетов. Эти расчеты позволят не только точнее спроектировать систему, но и сэкономить финансы за счет приобретения ровно того количества элементов, которое потребуется для максимально эффективного водоотвода.

Для расчета ливневой канализации потребуются следующие данные:

• периодичность выпадения осадков в вашем регионе, а также мощность снежного покрова. Последний параметр необходим для расчета отведения талых вод;
• среднее количество осадков в регионе. Этот показатель выражается в миллиметрах и соответствует толщине слоя выпавшей воды;
• площадь стока. В случае с линейной канализацией это будет общая площадь территории, с которой планируется отведение воды, а с точечной – площадь кровли;
• расположение уже имеющихся на участке подземных коммуникаций;
• полная характеристика грунтов на территории.

Выбрать и купить водоотводный лоток нужного типа можно только в том случае, если при проектировании системы учтены все эти параметры, иначе ливневая канализация не будет максимально эффективной.

Пластиковый водоотводный лоток с решеткой

Объем воды, который система должна отводить, рассчитывается путем произведения трех множителей: числового выражения интенсивности осадков, площади поверхности (с которой требуется отводить воду) и поправочного коэффициента. Данные о количестве осадков можно получить на местной метеорологической станции. Последнее значение является постоянным и зависит от типа покрытия территории:

• 0,4 – территория, засыпанная щебнем;
• 0,85 – бетонное или железобетонное покрытие;
• 0,95 – асфальтированные дорожки и площадки;
• 1 – крыши.

Глубина монтажа водоотводных лотков зависит от размера изделия и планируемого типа системы. При этом нужно учитывать наличие на территории системы дренажа: ливневая канализация всегда должна прокладываться выше нее. Средняя глубина установки стока обычно составляет 0,3 м для лотков, диаметр которых не превышает 50 см, и 0,7 м – для лотков большего размера.

Система ливневой канализации на придомовой территории
