Как соединить провода с помощью зажимов — винтовые и прокалывающие

Виды электрических соединительных колодок

Устройства для коммутирования проводки выбирают в зависимости от назначения. Среди множества моделей подбирается оптимальный вариант. Существует несколько способов фиксации проводников в колодках.

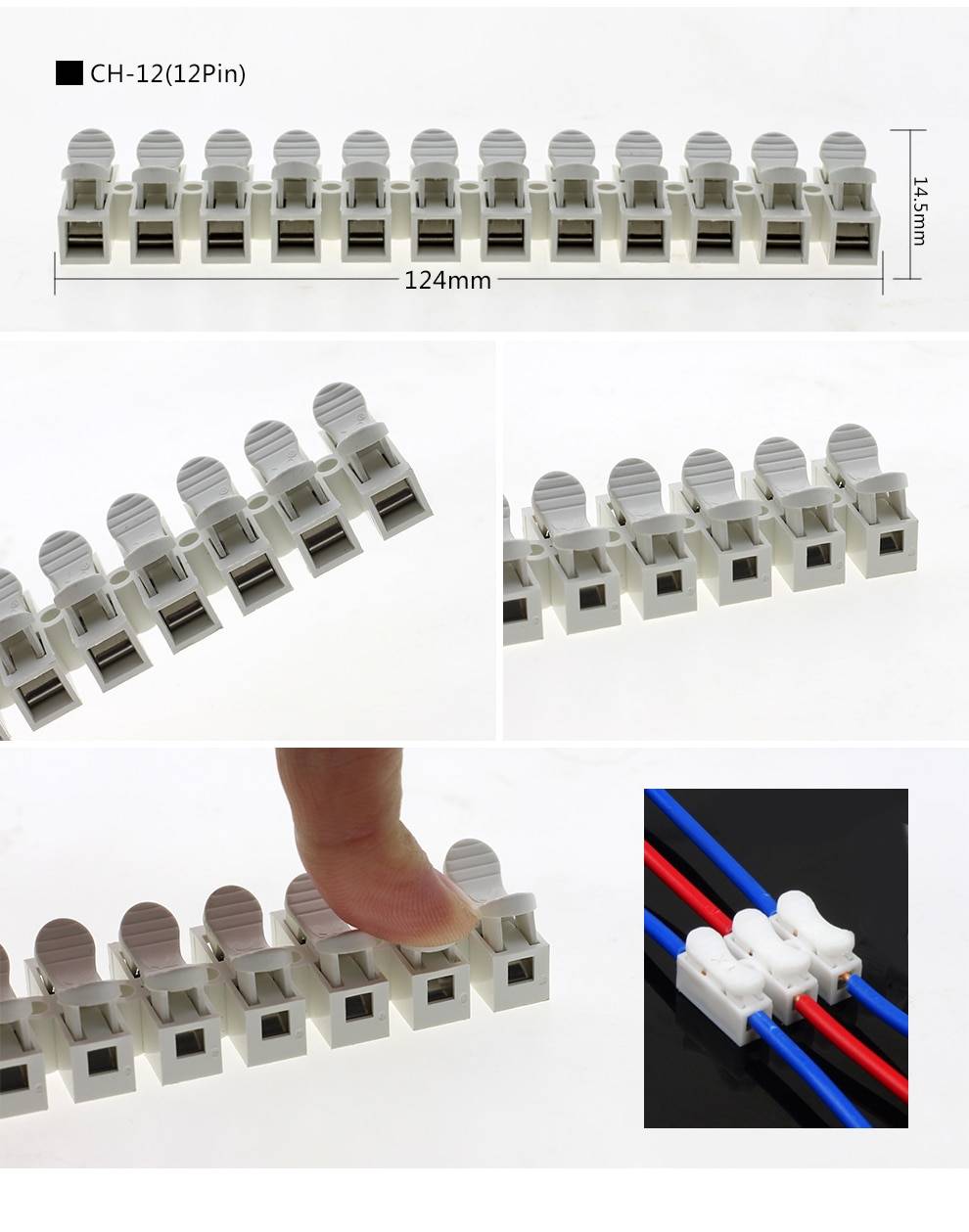

Пружинные

Распространенный вариант изделий пружинного типа – самозажимные клеммы. Они бывают одноразовые и многоразовые. В первом случае после закрепления провод нельзя вытащить без существенных повреждений. В многоразовых моделях он освобождается с помощью рычага. Плюсы способа:

  • для монтажа не требуется опыта и инструментов;
  • зачищенный конец провода фиксируется пружиной после вставления в паз;
  • соединение надежное и долговечное.

Подпружиненные контактные пластины из меди без повреждений фиксируют многожильные провода. Качество соединения проводки не зависит от профессионализма мастера. Даже новичок без труда справится с самозажимным механизмом. Лидером в производстве устройств с автоматическим зажимом контактов является немецкая компания WAGO. Минусом считается высокая стоимость изделий.

Винтовые

Винтовые соединители удерживают провод на контактной площадке с помощью давления винта. Металлический зажим помещен в пластмассовый корпус. Преимущества коммутаторов:

  • возможность использовать многократно;
  • колодка состоит из множества частей;
  • монтаж осуществляется одной отверткой.

Недостатки винтовых колодок:

  • чувствительность к вибрации;
  • не рекомендуется для алюминиевого кабеля;
  • требуется регулярное обслуживание (затягивание винтов).

Ножевого типа

Коммутаторы ножевого типа устанавливаются в цепях системы зануления. Они рекомендуются на участках, где провод не разрезают по требованиям безопасности. Их особенность – отсутствие необходимости снимать изоляцию с контакта. Провод вставляется в клеммник, где специальный нож прорезает оплетку и надежно фиксирует жилу. Такой тип соединителей имеет свои преимущества:

  • ускоряется монтаж;
  • компактные габариты;
  • не требуются профессиональные навыки для установки.

Ножевые клеммники не используются для силовых цепей, чаще всего их применяют для подключения аудиотехники.

Клеммы на пластиковых колодках

Колодки используются для соединения двух проводов. Они бывают с различным диаметром отверстия для токопроводящей жилы. Устройства позволяют соединять кабели с одной или несколькими жилами, проводники различного сечения. Конструкция колодок исключает процессы окисления при коммутации проводов из меди и алюминия. Некоторые модели заполняются пастой, препятствующей коррозии. Специальная выемка в пластике предотвращает давление на жилу при закручивании винта. Прозрачный корпус изделий дает возможность оценить состояние контактов.

Зажимы для ответвлений типа «орех»

Зажим для ответвления магистрального ответвления без разделения состоит из пластикового корпуса и металлических пластин с болтами. На плашках имеется пазы для контактов. При выборе модели учитывают сечение магистрального провода и ответвления. Такой соединитель можно использовать для коммутации проводов из алюминия и меди. Между двумя плашками находится разделительная пластина из латуни.

Для распределительных коробок

В распределительную коробку заводят провода всех подключаемых устройств. Клеммники для распаячных коробок предназначены для разветвления электропроводки. Их корпус изготавливают из поликарбоната, а контактную площадку из меди. Фиксация осуществляется пружинным механизмом.

С предохранителем

Устройства имеют в конструкции дополнительный элемент – плавкий предохранитель. Клеммы получаются увеличенного размера. Они устанавливаются в сетях постоянного и переменного тока. Сфера применения – коммутация электроприборов без встроенных предохранителей и установка в щиток на DIN рейку.

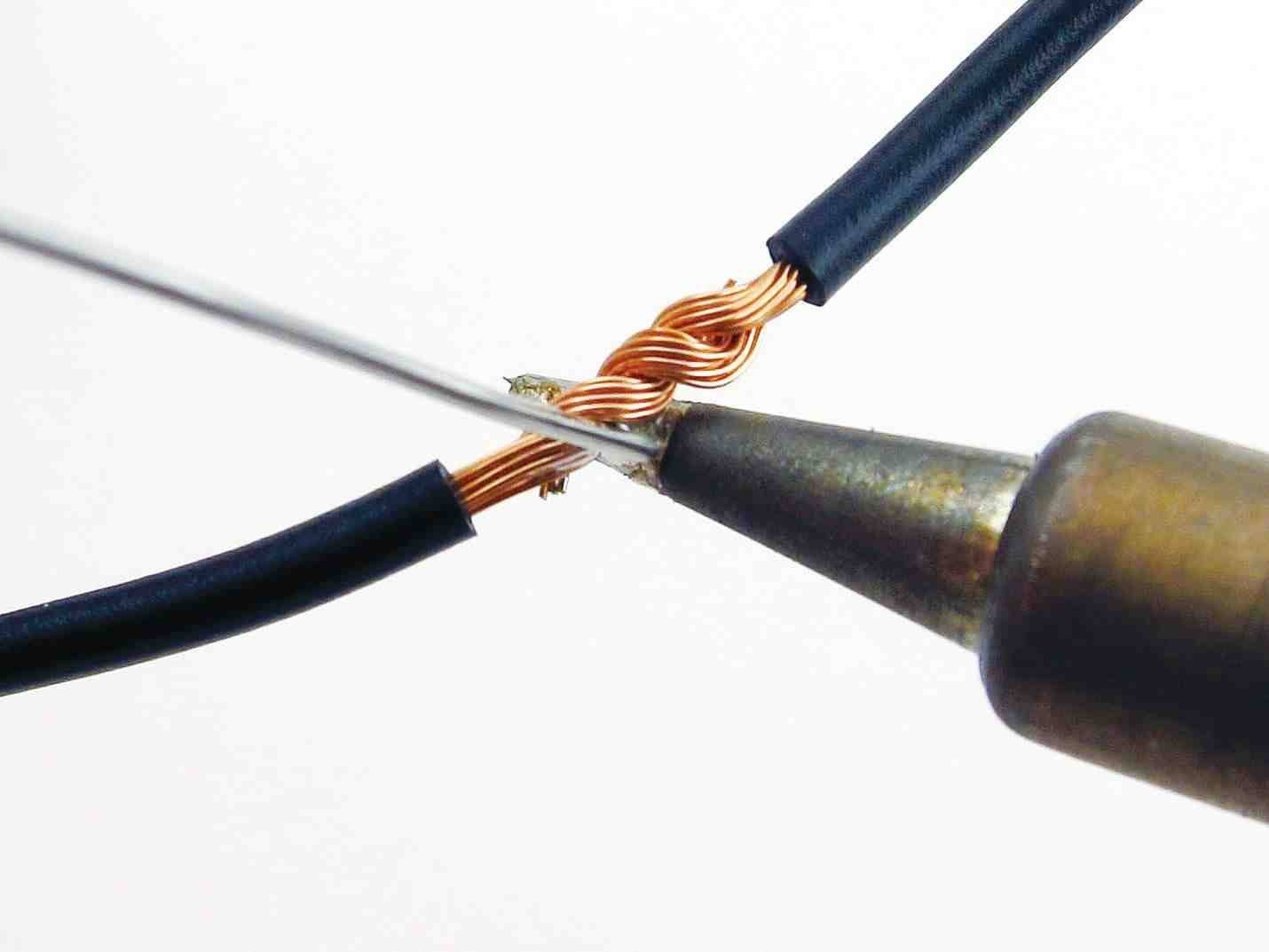

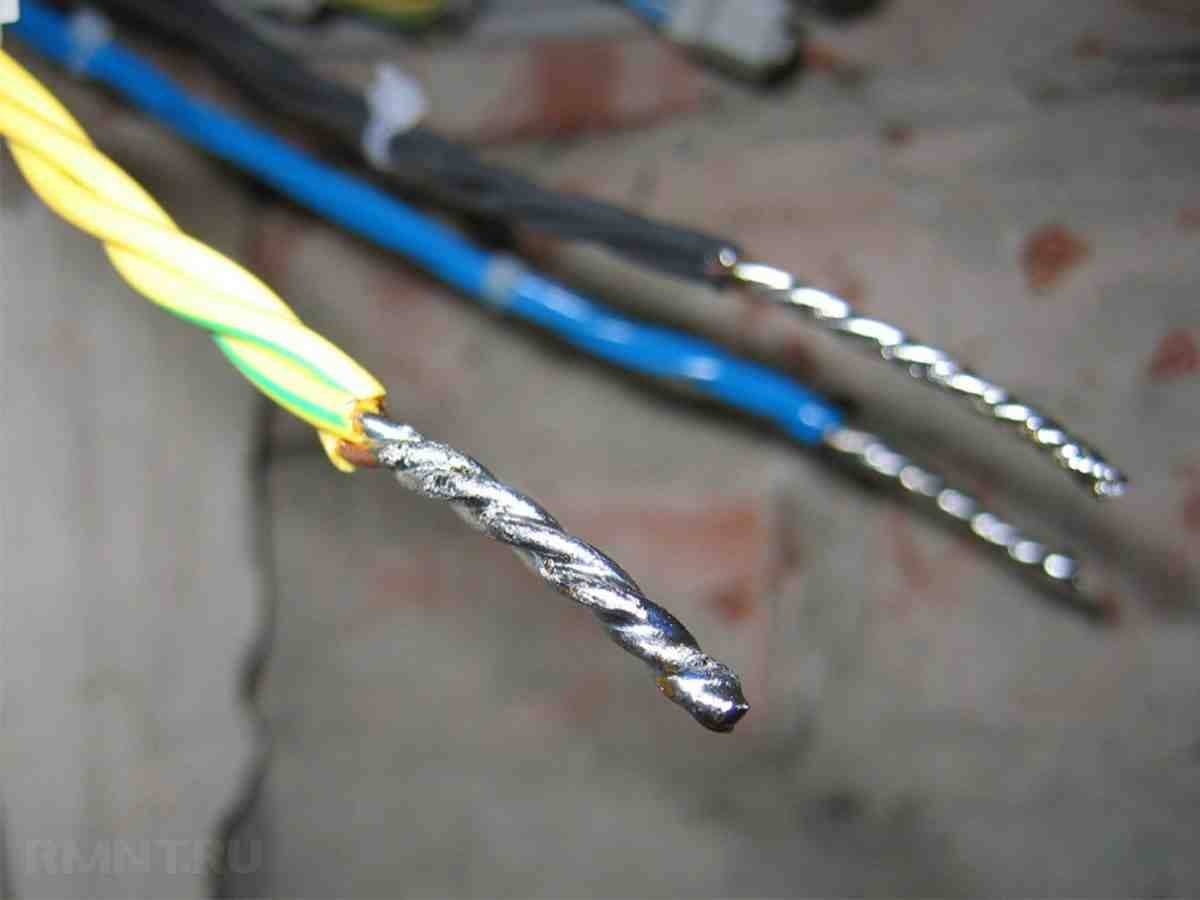

Как соединить пайкой электрические провода

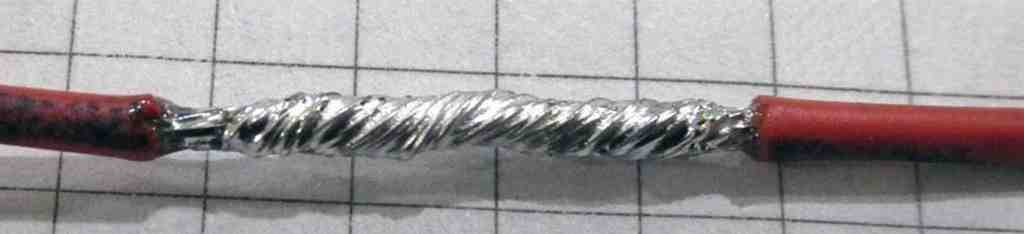

Соединение электрических проводов пайкой является очень надёжным. Спаивать можно нескрученные провода, но такая пайка будет непрочной из-за того, что припой очень мягкий металл. Кроме того, очень сложно уложить два проводника параллельно друг другу, особенно на весу. А если паять на каком-то основании, то канифоль приклеит к нему место пайки.

На предварительно залуженные и скрученные проводники паяльником наносится слой канифоли. При использовании другого флюса он наносится соответствующим способом. Мощность паяльника выбирается исходя из сечения проволоки — от 15 Вт при пайке наушников до 100 Вт припайке скрутки из проводов сечением 2.5 мм². После нанесения флюса, паяльником наносится олово на скрутку и прогревается до полного расплавления припоя и затекания его внутрь скрутки.

После остывания пайки, она изолируется изолентой или на неё надевается кусочек термоусадочной трубки и нагревается феном, зажигалкой или паяльником

При использовании зажигалки или паяльника необходимо соблюдать осторожность и не перегреть термоусадку. Этот способ надёжно соединяет провода, но пригоден только для тонких, не больше 0.5 мм² или гибких до 2.5 мм²

Распространенная проблема: как соединить алюминиевый и медный провод

С такой задачей часто сталкиваются жители домов советской постройки. В то время практически вся проводка выполнялась с помощью алюминиевых жил. Современные электрики в основном используют медный провод. Как соединить алюминиевый провод с медным? Есть скептики, которые утверждают, что такое соединение невозможно. Не стоит им верить. Если грамотно использовать методики, которые мы приведем ниже, коммутация будет надежной и долговечной.

Как уже говорилось, обычная скрутка для такого соединения не подойдет. Контакт меди и алюминия сильно греется и может повредить изоляционный слой.

Вариант 1 – болтовое крепление

Это простой и доступный метод, для которого используют стальные гайку, болт и шайбы. Из-за внушительных габаритов такого крепежа его вряд ли получится разместить в современной небольшой распредкоробке. Но зато подобная коммутация позволяет объединить проводку не только из разного металла, но и с разным сечением. Подобные соединения легко разбирать и собирать при необходимости.

Видео рекомендации по болтовому соединению:

Вариант 2 – соединение «орех»

Название такого соединения придумали электрики из-за внешнего сходства. Для крепежа используют специальную обжимку, которая продается в магазинах электротоваров. Устройство представляет собой две плашки с пазами для проводников. После фиксации жил плашки обматываются изолентой.

На практике это выглядит так:

Вариант 3 – клеммный коммутатор

Простой в установке и надежный вариант соединения. Колодку подбирают в соответствии с сечением проводов. Зубчатые крепежи обеспечивают надежную фиксацию жил. Нужно помнить, что алюминий не любит винтового соединения, так что придется периодически проверять контакт, не дожидаясь его ослабления.

Рекомендации по установке коммутатора:

Как соединить провода наушников

Иногда у исправных наушников обламывается кабель возле штекера, но есть штекер от неисправных наушников. Бывают также и другие ситуации, в которых необходимо соединение проводов в наушниках.

Для этого нужно:

  1. обрезать обломанный штекер или неровно оборванный кабель;
  2. зачистить внешнюю изоляцию на 15–20 мм;
  3. определить, какой из внутренних проводов является общим и проверить целостность всех проводников;
  4. обрезать внутренние проводки по принципу: один не трогать, общий на 5 мм и второй на 10 мм. Это делается для уменьшения толщины соединения. Общих проводников может быть два — на каждый наушник свой. В этом случае они скручиваются вместе. Иногда в качестве общего проводника используется экран;
  5. зачистить концы проводов. Если в качестве изоляции используется лак, то он сгорит в процессе лужения;
  6. залудить концы на длину 5 мм;
  7. на провод надеть кусочек термоусадочной трубки длиной на 30 мм больше, чем ожидаемая длина соединения;
  8. на длинные концы надеть кусочки более тонкой термоусадочной трубки длиной 10 мм, на средний (общий) не одевать;
  9. скрутить проводки (длинные с короткими, а средний со средним);
  10. пропаять скрутки;
  11. отогнуть пропаянные скрутки наружу, к незащищенным краям, надвинуть на них кусочки тонкой термоусадочной трубки и прогреть её феном или зажигалкой;
  12. надвинуть на место соединения термоусадочную трубку большего диаметра и прогреть.

Если всё было сделано аккуратно, а цвет трубки подобрать по цвету кабеля, то соединение незаметно и наушники будут работать не хуже новых.

Производители

Кроме наших российских производителей, электротехническую продукцию выпускают и к нам завозят иностранные электротехнические компании.

Некоторые из них: Enstio, Feman, Install, «Нилед», ЭТП.

Вот, например, ответвительный зажим фирмы ENSTO, артикул SLIP 12.1.

Характеристики указаны следующие:

  • Масса: 0,11kg
  • Магистраль, мм²: 10–95 mm²
  • Проводник ответвления, мм²: 1,5–50 mm²
  • Диаметр проводника: 3–16 mm
  • Al/Cu 10-95 мм² с Al/Cu 1,5–50 мм²

SLIP12.1 Зажим легко монтируется. Можно использовать для подключения потребителя под напряжением. Шестигранная срывная головка изолирована от болта затяжки и контактной группы зажима.

Может использоваться для СИП 2х16 и для 4х16.

Внимание

Недопустимо использовать ответвительные зажимы для стыковки проводов внутри конструкции. В этом случае не достигается требуемый уровень герметичности, что может привести к попаданию внутрь влаги, а в конечном итоге — к аварии. Стандартный зажим для самонесущего изолированного провода, в зависимости от производителя и назначения, может выдерживать напряжение в 35 000 В переменного тока и ток до 100 А.

Кабель АВВГ

Розетки в ванной: выбор и правила установки

Правила прокладки кабелей в помещениях

Силовой кабель NYM (НЮМ): описание, применение, характеристики

Муфта соединительная для кабеля

Провод СИП технические характеристики

Что делать, если проводов несколько?

При скреплении двух контактов проблем обычно не возникает. А вот что делать, если одновременно необходимо объединить три, четыре и более?

В этом случае рекомендуется остановить свой выбор на следующих вариантах соединения (от лучшего к худшему):

  • с помощью клеммников wago;
  • опрессовка гильзами;
  • пайка;
  • скрутка с использованием сизов;
  • скручивание и обмотка изолентой.

Порядок соединения проводов для каждого из методов мы подробно рассмотрели выше. Настоятельно рекомендуем Вам использовать первый вариант, т.к. он относиться к наиболее современному и эффективному. При этом стоимость ваг не слишком велика, а проводка служит более 30 лет.

Как правильно соединить провод в распределительной коробке

Самая спорная и болезненная проблема при электромонтажных работах соединение проводов и кабелей в  распределительной коробке. Электрики варят, гильзуют (опрессовывают), паяют, пользуются различными сжимами (колодки, ваги, клеммы, СИЗы – соединительные изолирующие зажимы), скручивают. Сколько электриков, столько различных мнений.

Что говорят правила соединения проводов и кабелей

Будем пользоваться несколькими источниками актуальных на сегодняшний день. ПУЭ-7 (Правила устройства электроустановок),   СНиП 3.05.06-85 (Электротехнические устройства), ГОСТ Р 50571.5.52-2011. ( Электроустановки низковольтные).

Раздел: Электропроводки

2.1.21. Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т. п.) в соответствии с действующими инструкциями, утвержденными в установленном порядке.

2.1.22. В местах соединения, ответвления и присоединения жил проводов или кабелей должен быть предусмотрен запас провода (кабеля), обеспечивающий возможность повторного соединения, ответвления или присоединения.

СНиП 3.05.06-85

3. Производство электромонтажных работ
Раздел:  Электропроводки

3.34. Все соединения и ответвления установочных проводов должны быть выполнены сваркой, опрессовкой в гильзах или с помощью зажимов в ответвительных коробках.

Металлические ответвительные коробки в местах ввода в них проводов должны иметь втулки из изолирующих материалов. Допускается вместо втулок применять отрезки поливинилхлоридной трубки. В сухих помещениях допускается размещать ответвления проводов в гнездах и нишах стен и перекрытий, а также в пустотах перекрытий. Стенки гнезд и ниш должны быть гладкими, ответвления проводов, расположенные в гнездах и нишах, должны быть закрыты крышками из несгораемого материала.

ГОСТ Р 50571.5.52-2011.

526 Электрические соединения

526.2 При выборе средств соединения следует учитывать:

– материал проводника и его изоляцию;

– число и форму проводов, формирующих проводник;

– площадь поперечного сечения проводника;

– число проводников, которые будут соединены вместе.

Примечания:

1 Использование соединений пайкой рекомендуется избегать, за исключением коммуникационных схем. Если такие соединения используются, то они должны быть выполнены с учетом возможных смещений, механических усилий и повышения температуры при коротких замыканиях

Развернутый комментарий

Мы рассмотрели все нормативные акты регламентирующие соединение проводов. Рассмотрим преимущества и недостатки.

Опрессовка (гильзовка)

Рекомендуют все нормативы

Очень качественно соединение, большая площадь контакта. Недостаток пожалуй один, гильза большая по размеру и приходится делать большие распределительные коробки, что отражается на дизайне помещения.

Гильза, скрутка и клемма Ваго

Фото и краткое описание

Слева на фото соединение выполненное с помощью гильзы. Провода вставляются в луженую гильзу и обжимаются специальным прессом. Если гильза подобрана правильно соединение получается очень хорошее В центре скрутка, если сделать как на фото будет не хуже гильзы, но правилами запрещена, мы с своей работе не используем. Справа попытка отремонтировать проводку с помощью Ваги, соединение нагрелось, клемма расплавилась, так и до пожара недалеко.

Сварка

Рекомендуют все нормативы

Хороший контакт, малые габариты. Недостаток, проблематично проварить соединение большого количества проводов не повредив изоляцию (очень сильный нагрев).

Пайка

Предписывает применение только ПУЭ, СНиП умалчивает, а ГОСТ вообще рекомендует избегать соединения с помощью пайки.

Качественно спаять даже два провода достаточно сложно, но если удастся соединение будет качественным. Пропаять пять, шесть и более проводов практически не реально, тем более под потолком или в трудно доступном месте, куда большинство заказчиков просит поставить распределительную коробку, чтоб глаза не мозолила.

Скрутка

Запрещена

Хотя лучше еще никто не придумал. Всегда сначала провода скручивают, а потом варят, паяют, обжимают. Не буду агитировать, будем соблюдать правила, скрутка в чистом виде – ЗАПРЕЩЕНА!

СИЗ, клемма Ваго и винтовой сжим

Фото и краткое описание

Слева на фото соединение выполненное с помощью СИЗов. Провода сначала скручены, что само по себе неплохо, а поверх закручен колпачок в полном соответствии с правилами. В центре Вага (с подъемными флажками считается лучшим вариантом), отработала под нагрузкой около двух лет, оплавленная пластмасса и изоляция. Справа винтовой зажим, проблема та же что и с Вагой, соединение греется, последствия не предсказуемы

Монтаж прокалывающих зажимов СИП

Как производится монтаж прокалывающих зажимов? Когда магистральная линия натянута, все жилы находятся в напряженном состоянии. В таком состоянии одну из жил от общего жгута отделить просто руками тяжело, а зачастую и не возможно.

Никогда для этого не используйте отвертку, так как рано или поздно жалом повредите изоляцию. Для этого применяются пластиковые разделительные клинья.

Между двумя жилами заводится один клин и примерно через 20см между этими же проводами устанавливается другой. Таким образом жила отделяется от общего жгута на 4-5см.

После этого можно спокойно монтировать зажим, заложив в одну сторону магистраль, а в другую отпайку

Следует обращать внимание, чтобы провода были уложены параллельно, без перекосов

Не рекомендуется использовать для затяжки обыкновенные рожковые ключи.

При затяжке, острые зубчики надавливают и прокалывают изоляцию СИП. Для того, чтобы в месте прокола в дальнейшем не происходило окисления, внутри зажима находится специальная смазка. Она обволакивает прокол, закрывая тем самым доступ воздуха.

Контактные пластины одинаково подходят как для алюминиевых, так и для медных проводников. Можно сказать, что это идеальное место соединения алюминия и меди.

Колпачки СИЗ

Колпачки ещё называют соединительными изолирующими зажимами (сокращённо СИЗ).

Конструктивное исполнение

Снаружи корпус колпачка выполняется из пластиката. Этот материал обладает рядом положительных сторон:

  • под воздействием открытого огня процесс горения не поддерживает;
  • способен выдерживать рабочее напряжение до 600 В;
  • обладает хорошими изоляционными свойствами.

Пластиковый корпус помимо того, что изолирует место соединения, ещё и защищает его от механических повреждений.

Внутри колпачок снабжён обжимной пружиной, выполненной из стали и имеющей форму конуса. Когда проводную скрутку вставляют в колпачок, витки этой пружины дополнительно её обжимают.

При использовании колпачков очень важно правильно разделать концы для скрутки. Изоляционного слоя надо срезать столько, чтобы оголённый металл не находился за пределами колпачка, а под обжимную пружину попадал полностью

Подготовка проводов для колпачков

Сейчас в электрическом мире уже считается ошибкой, оголять провод или кабель от изоляционного слоя ножом. Профессиональные электрики пользуются специальными приспособлениями – съёмниками изоляции.

У этого приспособления имеются калиброванные отверстия для каждого стандартного диаметра жилы (у отверстий режущая кромка). Съёмник изоляции не нарушает токопроводящий поверхностный слой, что сохраняет его прочность.

Монтёрский нож тоже никто не отменяет. Главное, располагать его при съёме изоляции к направлению среза под углом, чтобы не зацепить металлическую жилу. Расположение ножа во время съёма изоляционного слоя под прямым углом не допускается, так как велика вероятность того, что сделаете круговой надрез, в результате чего жила потом может ломаться.

При выборе колпачков СИЗ особое внимание надо уделить размерам обжимных пружин. Основной контакт создаётся в её наименьшей конусной части

Очень важно, чтобы она соответствовала соединяемым проводам. Если жилы будут тонкие, сжим конусной пружиной не получится плотным, а толстые скрученные жилы, наоборот, не войдут в колпачок до конца

Соединение жил

Соединение проводов с помощью колпачков СИЗ на практике выполняется двумя способами:

  1. Без предварительного скручивания. Две жилы, одинаковые по диаметру, с силой надо вставить в пружину. Затем усиленно выполнить вращение колпачка по направлению часовой стрелки. Таким образом делается скрутка на длину оголённых металлических жил проводов.
  2. В случае необходимости соединения трёх или четырёх жил, их надо сначала скрутить при помощи пассатижей, откусить свитый кончик, и потом надеть колпачок, с усилием вращая его по часовой стрелке.

Запомните! Чтобы колпачок СИЗ облегал поверхность скрутки плотно, вращать его нужно только по часовой стрелке, но никак не в противоположную сторону.

Колпачок надевайте с усилием, чтобы за счёт этого раздвинулись витки обжимной пружины и надёжно сдавили соединяемые провода.

Никогда не используйте колпачки СИЗ, чтобы соединять жилы из разного материала. В большей степени это относится к меди и алюминию, между которыми прохождение электрического тока вызывает гальванический процесс.

Как выполнять соединение колпачками показано в этом видео:

Виды колпачков

Многие электрики негативно относятся к колпачкам СИЗ. Но такое отношение может быть вызвано двумя причинами. Либо колпачки неправильно выбрали, либо неумело установили их на соединяемые провода.

Чтобы правильно подбирать колпачки под размеры провода, производителями введена специальная цветовая маркировка:

  • СИЗ-1 – соединяет две жилы сечением 1,5 мм2 (серый);
  • СИЗ-2 – соединяет три жилы сечением 1,5 мм2 (синий);
  • СИЗ-3 – соединяет две жилы сечением 2,5 мм2 (оранжевый);
  • СИЗ-4 – соединяет четыре жилы сечением 2,5 мм2 (жёлтый);
  • СИЗ-5 – соединяет восемь жил сечением 2,5 мм2 (красный).

Правда, единые международные стандарты для такой цветовой маркировки отсутствуют. Поэтому у производителей из разных стран она может отличаться. Будьте внимательны при покупке, уточняйте у продавца-консультанта требуемые размеры.

Скрутка проводов

Виды соединения проводов.

Этот метод соединения проводов на сегодняшний день применяется только при отсутствии специнструмента и приспособлений. В большинстве случаев провода просто скручивают и заматывают изолентой. В некоторых случаях такое соединение не является надежным, но при определенных условиях такие соединения показывают удивительную надежность. Для этого надо запомнить пару правил: необходимо скручивать медь с медью, алюминий с алюминием и обеспечить относительно небольшой ток для питания вашей люстры.

При этом вся длина вашей скрутки должна быть примерно 3-4 см. Как вы уже поняли из вышесказанного, ни в коем случае нельзя скручивать между собой алюминиевые и медные провода. В местах таких соединений всегда идет процесс электролиза (с участием воды, содержащейся в воздухе), при котором эти металлы разрушаются. В основном это относится к алюминию. В этом процессе всегда существует одно правило: чем больше ток, тем быстрее происходит процесс.

Вид скрутки зависит в основном от типа и функционального назначения соединения, диаметра и материала скручиваемых проводов. Ниже, чтобы помочь вам разобраться в этом вопросе, предоставлена таблица видов скруток.

Современная скрутка проводов осуществляется без использования  плоскогубцев. Для ее создания применяют специальные соединительные полимерные колпачки с металлической спиралью внутри. На рынке имеются как импортные, так и отечественные колпачки.

Схема соединения проводов колпачком.

Колпачок (скрутка) – это простейший способ соединения ТПЖ небольшого сечения. Применяется, когда вам необходимо соединить несколько концов провода. Соединение выполняется очень просто, ровные концы проводов зачищают на длину примерно 15 мм, вставляют внутрь колпачка до упора и вращают корпус при помощи крылышек  на корпусе до момента получения прочного соединения. Полученное соединение вы можете проверить при помощи обычных контрольно-измерительных приборов, так как наверху колпачков есть контрольное углубление для щупа прибора.

Соединение можно навинтить и в отдельных случаях развинтить при одинаковой длине концов проводов. Но здесь всегда надо помнить, что пружинные колпачки рассчитаны на определенное число проводов (эта информация должна находиться на корпусе колпачка или на упаковке, в которой колпачки находились), поэтому при выполнении данного вида работ всегда надо иметь набор различных размеров.

При выборе нужного вам размера колпачка можно ориентироваться на цветовую гамму. Просто при покупке колпачков внимательно изучите их ассортимент, представленный в магазине

Обратите внимание на цвет и на технические характеристики, которые должны быть написаны на ознакомительном листе, и если вам надо, запомните всю данную информацию. В большинстве случаев можно обойтись покупкой колпачков красного цвета – с их помощью можно скрутить провода от 0,5 до 12,5 мм². Следующий вид соединения проводов, который нужно рассмотреть, – это соединение при помощи клеммных колодок

Следующий вид соединения проводов, который нужно рассмотреть, – это соединение при помощи клеммных колодок.

Как заварить скрутку

Для хорошего контакта скрутку можно заварить графитовым электродом или газовой горелкой. Сварка горелкой не получила распространения из-за сложности и необходимости использовать баллоны с газом и кислородом, поэтому в этой статье рассказывается только об электросварке.

Электросварка производится с помощью графитового или угольного электрода. Графитовый электрод предпочтительнее. Он дешевле и обеспечивает лучшее качество сварки. Вместо покупного электрода можно использовать стержень из батарейки или щётку от электродвигателя. Медные электроды лучше не использовать. Они часто залипают.

Для сварки предварительно нужно сделать скрутку длиной 100 мм, чтобы готовая получилась около 50. Выступающие проволочки нужно подравнять. Для сварки лучше всего использовать инверторный сварочный аппарат с регулировкой силы тока. Если такого нет, то можно взять обычный трансформатор мощностью не меньше 600 Вт и напряжением 12–24 V.

Возле изоляции с помощью толстого медного зажима подключается «масса» или «минус». Если просто намотать провод на скрутку, то скрутка перегреется и расплавит изоляцию.

Перед началом сварки необходимо подобрать ток. Необходимый ток меняется в зависимости от количества и толщины проволоки, из которой состоит скрутка. Продолжительность сварки должна быть не более 2 секунд. При необходимости сварку можно повторить. Если всё было выполнено правильно, то на конце скрутки появится аккуратный шарик, припаянный ко всем проводам.
