Монтаж погружного насоса в скважину своими руками

Нюансы, которые следует учесть

Предпочтение при выборе скважинного погружного насоса отдавайте центробежным моделям. Они оказывают менее губительное действие на стенки шахты скважины в отличие от вибрационных насосов

Перед тем как установить выбранный скважинный насос в обсадную трубу и осуществить его плавный пуск, важно учесть несколько моментов, которые сделают работу насоса еще более эффективной:

  • Так, какова бы ни была глубина погружения вашего агрегата, стоит выбирать ту модель погружного насоса, которая оснащена защитой от сухого хода. Благодаря такой системе даже резкое и критическое падение уровня воды в скважине никак не скажется на работоспособности оборудования. Защита от сухого хода сработает мгновенно и убережет насос от сгорания.
  • Важным моментом является не только защита от сухого хода, но и сам диаметр агрегата. Рекомендуемый зазор между стенками обсадной трубы и стенками корпуса помпы должен составлять 4 мм. Если будет больше, то так даже лучше.
  • Предпочтение при выборе скважинного погружного насоса отдавайте центробежным моделям. Они оказывают менее губительное действие на стенки шахты скважины в отличие от вибрационных насосов. К тому де использование вибрационного агрегата даже с защитой от сухого хода и обратным клапаном не рекомендуется в особенности для скважин на песок. Есть риск разбаламучивания песчаного дна.
  • И не лишним будет учесть производительность насоса для качественного и бесперебойного подъема воды. Для этого нужно вычислить средний объем потребляемой воды на семью в сутки.

Последовательность установки погружного насоса в скважину

Сборка системы водоснабжения на скважинном насосе выполняется так:

Подключение кабеля ВПП. Кабель электропитания подключается к проводке водонасоса с помощью термоусадочных муфт, провода соединяются пайкой. Если насосный агрегат штатно укомплектован водопогружным электрокабелем и длины последнего достаточно для вывода из скважины, то заменять кабельную проводку незачем;

Монтаж обратного клапана. Он крепится к патрубку верхнего конца насосного агрегата через ниппельный переходник и обеспечит сохранность объема воды в рабочей камере прибора при его отключении. В некоторых моделях погружных насосов обратный клапан является частью общей конструкции агрегата и еще один клапан ставить на них незачем;

Монтаж нагнетательной трубы. Ее подключение выполняется муфтой через латунный фитинг к ранее установленному обратному клапану. Трубу ПНД необходимо максимально спрямить, изогнутых участков быть не должно. Кабель электропитания необходимо аккуратно выровнять и уложить по длине нагнетательной трубы;

Подсоединение троса. Многожильный трос из нержавейки или волокон полиамида проводится через специальные проушины на корпусе насоса, складывается петлей и крепится двумя металлическими зажимами. Поверх зажимы и кончик стального шнура проматываются водостойкой изолентой, чтобы минимизировать вероятность перетирания металлом стенки нагнетательной трубы под вибрацией от работающего насоса;

Обтягивание пластиковыми хомутами. С примерным шагом 700-1000 мм колонна трубы, и насосный электрокабель аккуратно обжимаются пластиковыми хомутами – плотно, но не в полный затяг. Страховочный трос хомутами не обжимается, только кабель и труба! Нельзя чересчур пережимать коммуникации, это повредит их. Металлические и проволочные хомуты не применять, поскольку они повредят выведенным от погружного насоса конструкциям;

Установки насоса в скважину. Для дополнительной защиты стенок обсадной трубы на корпус насосного прибора рациональнее одеть специальное резиновое кольцо

Опускать тросом колонну с насосом на заданную глубину требуется неторопливо и осторожно, плавными движениями (потребуется минимум два работника);

Крепление троса на оголовке. После вывода погружного насоса на расчетную глубину, следует зафиксировать трос к специальному кронштейну, установленному снаружи оголовка обсадной трубы. Крепеж выполняется петлей, проведенной через кронштейн и обжатой металлическими зажимами особого профиля.

Крепеж выполняется петлей, проведенной через кронштейн и обжатой металлическими зажимами особого профиля.

Все время, пока происходит спуск колонны, удерживать ее вес у горловины скважины строго за страховочный трос! Запрещается подергивать за трубу или силовой кабель при ощущении некого препятствия в скважине – следует прекратить опускание, затем медленно и осторожно провернуть колонну влево-вправо. Если помеха закладке насоса сохраняется, требуется бережно вынуть колонну полностью и проверить при помощи видеокамеры, в каком состоянии стенки обсадной трубы (здесь лучше вызвать специалистов)

При залегании динамического уровня воды в скважине на глубине менее 10 метров погружной насос лучше крепить полиамидным тросом, тем более при использовании вибрационного насосного агрегата. Тросовое крепление из полиамида способно смягчить вибрации, снизить нагрузку на опорный кронштейн троса на оголовке обсадной трубы.

Отвод трубы ПНД из скважинного ствола следует производить муфтой с предварительной закладкой между концами труб забивного латунного фитинга, компенсирующего высокие нагрузки на растяжение. Фильтр грубой очистки рациональнее монтировать ближе к домовым потребителям скважинной воды, а не вблизи погружного насоса – проще будет его очищать периодически.

Если скважина на воду выполнена вблизи дома или внутри технического помещения коттеджа (перед возведением здания) и глубина ствола скважины превышает 40 м, то удобнее оборудовать ее скважинным адаптером. Если же скважина неглубока, либо достаточно удалена от дома или проходит большей частью через легкие грунты (к примеру, песчаник), то правильным будет оснастить ее кессоном, как наиболее надежным защитным сооружением.

Монтаж погружного насоса к скважине схема

Принцип монтажа погружного или глубинного насоса мало чем отличается от общего с насосной станцией. Есть разница в размере оборудования. Для погружного насоса не требуется специального кессона, однако, оборудовать скважину оголовков все-таки придется – на него крепят прочный трос для последующего извлечения и профилактики агрегата.

Итак:

Отрезается труба ПНД. Ее размер зависит глубины скважины. Сам агрегат устанавливается выше дна на 1,5 м, чтобы не почерпнуть ила или другой грязи со дна и на 2–3 м ниже зеркала воды, чтобы не остаться сухим в случае ухода горизонта. Конец трубы оснащается муфтой и обратным клапаном. С насосом конструкция соединяется двойным ниппелем с внешней резьбой. Теперь по всей длине трубы с помощью хомутов крепится силовой кабель. Подойдет и изолента, но металлический крепеж надежнее – лента способна терять клеящие свойства при конденсате. Частота крепления – 3 м. Кабель нельзя перекручивать вокруг трубы – он ложится ей параллельно. Достаточная длина для монтажа и подключения вымеряется заранее. Укрепляется трос. Он может быть металлическим или капроновым в зависимости от веса устройства. Для этого на корпусе насоса есть специальные проушины. Петлей соединяют участки троса и закрепляют несколькими зажимами для надежности

Теперь конструкцию можно опускать внутрь скважины, осторожно, без рывков. На оголовке скважины есть отверстие для вставки водопроводной трубы, куда ее и выводят

Там же укрепляют страховочный трос

На оголовке всегда стоит громоотвод, так как установка электрическая. Остается подключить насос к сети, проверить напор и монтировать водопроводную разводку от выходной трубы.

Таким образом, монтируются два типа насосов от скважины. Сложного нет – при навыках обращения со слесарным инструментом, работа привычна. Время установки зависит от своевременного приобретения всех комплектующих – об этом следует позаботиться заранее.

Как самостоятельно опустить насос в скважину: порядок работ

Чтобы правильно опустить устройство в скважину, необходимо выполнить следующие операции.

Подготовительные работы

Очищаем скважину от мелких частичек загрязнений и песка, прокачиваем. Внимательно осматриваем насос. Нам нужно убедиться в бесперебойной работе клапана, эффективности вращения вала и надежности всех креплений. Обязательно контролируем целостность кабеля и электрической проводки. Уточняем величину зазора между обсадной трубой и рабочей частью насоса. Если он меньше более чем на 5 мм, монтаж прибора производить нельзя.

Устанавливаем треногу или автомобильный кран, которые обычно используются при опускании насоса в скважину. Прежде чем опустить прибор, нужно его подготовить. Подготовка заключается в закреплении троса, электрического кабеля и водопроводной трубы, соединенных с насосом, в единый рукав. Это предотвратит заклинивание оборудования внутри скважины. Скрепляют элементы пластиковыми хомутами с шагом 75-130 см.

Первое крепление делаем в 20-30 см от патрубка насоса. Участки кабеля, которые соприкасаются с хомутом, лучше всего обернуть листовой резиной. При этом нужно следить, чтобы хомут надежно фиксировал резину, но не был чрезмерно затянут, иначе он может повредить изоляцию.

Удобнее всего опускать насос при помощи автомобильного крана или треноги

Спуск оборудования

Процедура проводится очень плавно и осторожно, без резких движений. Стараемся не ударять оборудование о стенки обсадной трубы. Если это невозможно, то придется еще до начала спуска прибора дополнительно защитить его корпус

В процессе опускания устройства оно может наткнуться на преграду и остановиться. В этом случае немного поднимаем насос, а затем продолжаем спуск, слегка поворачивая его в обсадной трубе по часовой стрелке

Если это невозможно, то придется еще до начала спуска прибора дополнительно защитить его корпус. В процессе опускания устройства оно может наткнуться на преграду и остановиться. В этом случае немного поднимаем насос, а затем продолжаем спуск, слегка поворачивая его в обсадной трубе по часовой стрелке.

Достигнув нужной глубины, закрепляем водопроводную трубу на адаптере. Конец стального троса запаиваем при помощи термомуфты, чтобы он не распушился. Через полтора часа после спуска оборудования в воду, проводим контрольный замер сопротивления обмотки двигателя насоса и изоляции кабеля. Если монтаж проведен правильно, показатели будут соответствовать нормативным.

Пробный запуск

Проводим пробный пуск. Используем для этого специальную автоматическую станцию, которая нивелирует негативное влияние на обмотку электродвигателя возможных перегрузок или короткого замыкания. После пуска измеряем подаваемую нагрузку, которая должна соответствовать параметрам, указанным в технической документации к прибору. Если показатели больше нормативных, задвижку на выходе скважины закрываем и выполняем добавочный отпор, доводя тем самым показатели до оптимальных значений.

Если насос уперся в препятствие, его необходимо немного поднять вверх, затем продолжить спуск, вращая оборудование по часовой стрелке

Спуск насоса в скважину – сложное и ответственное мероприятие. Оно требует большой точности, аккуратности и мастерства. Можно, конечно, внимательно прочитать инструкцию и попытаться сделать все самостоятельно, однако риск столкнуться с проблемами очень высок. Если насос застрянет в обсадной трубе, а это случается достаточно часто, извлечь его будет крайне сложно, что повлечет за собой дополнительные расходы и потерю времени. Поэтому тем, кто не имеет опыта проведения таких работ, лучше обратиться к профессионалам, которые быстро и качественно выполнят все необходимые манипуляции.

Вопрос, оказывается, актуальный: попытки монтажа насоса как можно ближе ко дну скважины предпринимают в тех случаях, когда после откачки определенного объема воды высоты водяного столба становится недостаточно, чтобы не срабатывал клапан холостого хода. По рекомендациям производителей насосного оборудования для , минимальное расстояние от нижней точки насоса до дна обсадной трубы не может быть меньше 80 см. Но при малом дебите скважины уровень воды в ней может критически снизиться, и становится понятно желание опустить насос ниже.

Монтаж погружного насоса в скважину пошагово ↑

Приступая к монтажу погружного оборудования, нужно помнить, что оно предназначено для работы под водой. Это предъявляет особые требования к гидроизоляции системы

Важно выполнять все соединения максимально аккуратно и качественно

Прежде всего, нужно установить на насос ниппель или переходник, к которому впоследствии мы будем присоединять трубы. Ниппель обеспечит нам переход с внутренней резьбы на наружную. Для некоторых моделей насосов такой переходник входит в продажную комплектацию. Если ниппеля нет, его необходимо приобрести. Причем лучше всего сделать это одновременно с покупкой насоса, так будет проще правильно подобрать переходник.

При установке ниппеля необходимо будет выполнить резьбовое соединение. Для лучшей герметичности оно выполняется с подмоткой. Сантехники обычно используют паклю или фум-ленту. В данном случае от обоих вариантов лучше отказаться. Оптимальный выбор – лента Тангит или лен. Работая со льном, не забудьте обработать соединение силиконовым герметиком или аналогичным составом. Такое соединение будет устойчиво не только к внутреннему давлению, но и к возможным гидравлическим ударам.

Накручиваем на ниппель муфту. Начинаем готовить трубы. Они могут быть металлические или полипропиленовые. В любом случае специалисты рекомендуют использовать изделия диаметром не меньше 32 мм. Более узкие трубы существенно ограничат напор воды, что отрицательно скажется на работе насоса. Максимально выравниваем подготовленный отрезок трубы. Это необходимо для того, чтобы он входил в скважину как можно ровнее, без перекосов. Соединяем трубу с насосом.

Прежде, чем начать монтаж скважинного насоса, нужно обеспечить его электропитание. Для этого необходимо присоединить силовой кабель. Он может входить в комплектацию насоса, а может и отсутствовать. Во втором случае нужно проконсультироваться с электриком и приобрести подходящий кабель. К электрическим выводам двигателя присоединяем подготовленный кабель. Обязательно изолируем места соединения специальными термоусадочными трубками, поверх устанавливаем термоусадочную муфту. Так мы обеспечим максимально надежную гидроизоляцию.

Подключенный к насосу силовой кабель укладываем вдоль трубы. Теперь нам нужно закрепить скважинный насос тросом, чтобы можно было опустить его вниз. Лучше всего взять металлический трос, но подойдет и прочный капроновый шнур. Надежно закрепляем его на корпусе, используя для этого специальные монтажные проушины. Закрепленный трос выкладываем вдоль кабеля и трубы. У нас получилась «трасса» из трех элементов, которые необходимо зафиксировать между собой. Оптимально использовать для этого специальные   хомуты, но вполне подойдет изолента или проволока.

К опорной плите над скважиной закрепляем верхний конец трубопровода, монтируем обратный клапан, если он отсутствует на насосе, колено, задвижку и манометр. После чего подключаем все приборы к системе водоснабжения. Подготовленную подвесную систему прикрепляем к перекладине, теперь можно ее опускать. Чтобы правильно установить насос в скважину, нужно обеспечить его плавный спуск в обсадную трубу. Механизм не должен касаться ее стенок, если это невозможно, нужно защитить корпус резиновым кольцом.

Монтаж водяного насоса в скважину – сложная процедура. Даже незначительная ошибка может привести к проблемам в эксплуатации автономного водопровода и порче оборудования. Луше доверить процедуру специалистам, которые точно знают, как устанавливается насос в скважине. Они быстро и качественно проведут монтаж оборудования и дадут гарантию на его бесперебойную работу.

В какое время года лучше всего бурить скважину на воду

Очень интересный вопрос, который часто задают на форумах.

на самом деле, разницы большой нет когда бурить — это с точки зрения трудоёмкости процесса.

Но если вы хотите что бы это вам обошлось дешевле то тогда бурить лучше зимой, так как в это время года у них мало заказов, и они предоставляют скидки. Но если вас надо бурить неглубокую скважену (20-25м) тогда лучше осенью или же зимой, так как в эти поры года минимален уровень грунтовых вод.

Вот мой знакомый работает там сейчас, и вот они роют ямку уже 60м прокапали, и нечего ищут. Так что разницы нет, когда бурить.

Специалисты говорят, что бурение скважины не зависит от времени года. Только летом больше заказов, образуются очереди, цены на эти работы могут быть выше. Зимой заказов на бурение меньше, цены ниже.

Но лучше всего бурить скважины в летние засушливые дни или в зимние морозные, когда погода такая стоит не менее десяти дней. В засуху и в морозные дни (это сезонное состояние называется межень), уровень воды понижается, особенно грунтовые воды. Верховодка может совсем исчезнуть, но она при бурении скважины и не нужна.

Не советуют бурить скважины в половодье или после продолжительного дождливого периода.

Как оказывается, бурить скважину, можно в любую пору года, на качество бурения, это не повлияет. Есть конечно момент, что зимой её сложнее бурить, чем летом, но цена от этого не выше, даже наоборот будет ниже зимой. Так как в летний период большое количество заказов, соответственно и цена выше, чем зимой. Так что. даже бюжет сможете зберечь, еси будете бурить скважину зимой.

Если речь идёт о неглубокой скважине до 25м. то её лучше бурить осенью или зимой, когда уровень грунтовых вод минимален, в этом случае попадание в водоносный горизонт будет наиболее точным.

Есть ещё один важный момент, даже несмотря на положительные отзывы и ваше незнание дела, вы должны присутствовать на бурении сважины от начала до конца. Даже просто ваше присутствие, сдержит рабочих от халтуры.

Как неоднократно буривший скважины у себя на участке усадьбы и не раз пользовался буровой техникой скажу Вам что бурить можно в любое время года водоносные слои от этого не исчезнут никуда и не поменяют своего русла. Хотя такие случаи бывают, редко но бывают. А вот колодец нужно рыть весной по опыту знаю сам рыл несколько колодцев и себе и друзьям не знаю почему но так говорят знатоки. Можно конечно рыть и летом и я думаю что от этого ничего не измениться. А для бурильной установки разницы нет зима это или лето.

Трудностей во время бурения скважин под воду почти у буровиков не бывает. Всё зависит подо что будут бурить скважины- под новое строительство дома или нового колодца.

Начиная строительство весной, буровики всегда советуют бурить скважины в зимнее время. в это время земля мёрзлая. близких грунтовых вод не бывает, и в весеннее время не размоет фундамент нового дома. В остальное время года ищут воду в сухую. тёплую погоду.

Специалисты отдыхают лишь в дождливую погоду и в весеннее половодье.

Обычно, принято считать, что лучшее время для работ на земле это лето и теплая осень. Но сейчас техника шагнула далеко вперед. И стало возможным проводить бурильные работы и в зимний период до минус 20 градусов. Зимние работы имеют ряд плюсов: отсутствие весенних паводков и дождей; грунтовые воды находятся на минимальном уровне и легче попасть в водоносный горизонт; окружающая скважину земля меньше пострадает от тяжёлой техники; более низкая стоимость работ.

Подбор оборудования согласно техническим характеристикам и дебиту водозабора ↑

Как выбрать погружной насос, который нужно установить в скважину, при этом сэкономить деньги и не ошибиться? Достаточно просчитать всего 4 параметра:

Дебит источника: фактическое количество воды, прибывающее в ствол скважины за единицу времени (час, сутки).


Схема: как просчитать дебит источника и необходимую мощность насоса

  • Напор: высота водяного столба от точки забора до крайней точки водоразбора в доме. К этому значению необходимо добавить значение, которое рассчитывают по суммарной длине горизонтальной проводки. В среднем, 10 м трубы равны 1 м водяного столба.
  • Количество потребляемой воды в час – максимальное значение. Суммируют объем, который вытекает за 1 час из всех точек водоразбора в доме.
  • Диаметр скважинной колонны: необходимо учесть минимальный диаметр. Труба может сужаться в местах соединений.

Для семьи из 3 – 4 человек достаточно купить оборудование, способное обеспечить до 3 кубометров в час, и с максимальным напором до 60 м. Не стоит покупать более мощные модели: при условии установки гидроаккумулятора необходимый объем жидкости накапливается в баке. Не нужно экономить, покупая слабый маломощный насос: оборудование будет постоянно работать на предельных оборотах, что сократит срок службы.

Технические свойства скважинных насосов

Основными характерными свойствами погружного насосного оборудования являются следующие:

  • возможность создания напора воды на том уровне, на котором обеспечивается ее оптимальное извлечение из скважины и подача в систему водоснабжения;
  • высокая длительность бесперебойной эксплуатации;
  • цилиндрическая форма корпуса, которая предоставляет определенное удобство в процессе установки;
  • некоторые модели способны проводить выкачивание из скважины, которая имеет примеси в виде песка и глины, такие приборы изготавливаются из материалов, которые имеют высокую износостойкость.

Виды насосов для скважин.

Глубинное насосное оборудование отличается хорошим качеством изготовления и высокой степенью надежности. Эти качества позволили этим приборам завоевать высокую популярность и стать востребованными у владельцев загородных домов и дачных участков.

Использование этих насосных систем стало популярным способом организации автономного водоснабжения загородных коттеджей и частных домов.

Основные преимущества погружных насосов:

  • большая глубина осуществления водозабора;
  • низкая техническая сложность проведения монтажа;
  • отсутствие трущихся элементов, что увеличивает общий срок службы и повышает износостойкость;
  • небольшой уровень шума;
  • длительный срок эксплуатации.

Благодаря надежности этого оборудования обслуживание и замена погружного насоса в скважине проводятся очень редко.

Элементы автоматической системы

Самостоятельное обустройство системы водоснабжения должно выполняться при условии, что мастер знает, как работают ее основные компоненты. Насос, который погружают в скважину, создает давление воды, когда его подключают к напряжению. Насосный кабель может подключаться непосредственно к сети электричества, тогда использование дополнительных устройств не потребуется.

Автоматическая система срабатывает, когда в доме открывают кран или включают бытовую технику. Включение помпы происходит после того, как реле подает соответствующую команду. Гидроаккумулятор формирует требуемое давление, которое провоцирует отключение устройства.

Элементы автоматики:

  • Реле давления;
  • Датчик уровня;
  • Гидравлический аккумулятор.


Погружной насос обладает длительным сроком службы при правильной эксплуатации В процессе подключения происходит обмотка гидробака фум-лентой. После этого накручивают переходную муфту «американку». Латунный переходник оснащают реле давления и манометром. Для изготовления специального колена используют пластиковую трубу и фитинг. Для подключения шланга используют муфту с цанговым зажимом.

Установка насоса в скважину

Немаловажным моментом во время проведения работ по водоснабжению загородного дома является грамотный монтаж насоса в скважину. Если техника установлена правильно, это является гарантией его долгой и бесперебойной работы.

Несмотря на то, что в установке насоса в скважину нет ничего сложного, здесь тоже есть свои нюансы, которые следует учитывать еще до начала проведения работ.

Важные критерии при подборе оборудования водоснабжения

Если оборудование водоподачи было подобрано неверно, монтаж скважинного насоса может стать довольно непростой задачей. К параметрам, которые необходимо учитывать, выбирая насосное оборудование, относятся следующие:

  • Динамический и статический уровень водяной артезианской скважины. Найти эту информацию можно в паспорте установки. Если таких данных у вас нет, например, в связи с потерей документов, не стоит впадать в панику – эта информация восстанавливается опытным путем;
  • Для расчета необходимого объема воды, которое должно обеспечиваться установленным оборудованием, сосчитайте количество точек водопотребления. К ним относится раковина, ванна, душ, санузел, стиральная и посудомоечная машина и т.д.;
  • Расстояние между домом и водяным стволом.

Чем опасен неквалифицированный монтаж насоса в скважину

Если во время монтажа скважинного оборудования были допущены ошибки или использовались некачественные материалы, это может стать причиной целого ряда негативных последствий. Нередки случаи, когда работы, выполненные непрофессионалами, приводят к обрывам водоподъемных изделий, невозможности проведения демонтажа при необходимости замены, а также преждевременным поломкам насосов.

Первые два варианта развития событий, когда старое оборудование невозможно достать из скважины, ставят под угрозу возможность ее последующего использования. Из-за этого все работы приходится делать заново: бурят другую скважину, устанавливают новый кессон, поскольку использование старого является нецелесообразным, и монтируют новое оборудование.

Правила установки поверхностного варианта

На глубоких гидротехнических сооружениях поверхностные помпы устанавливать нецелесообразно. При погружении ниже 8 м такие устройства выходят из строя. На мелких скважинах их монтаж оправдывается благодаря более низкой цене, чем у погружных вариантов.

Процедура установки состоит из следующих поочередных действий:

  1. Для размещения оборудования подготавливается отдельное помещение. Можно для поверхностной помпы выделить место в кессоне.
  2. На всасывающий патрубок надевается резиновый рукав. Его длины должно хватить для соединения с водоносным слоем.
  3. С противоположной стороны шланга фиксируется обратный клапан. Он выполняет функции прекращения слива жидкости при отключении механизма.
  4. Поверх клапанного устройства монтируется сетчатый фильтр. Он отсеивает фрагменты ила и гранулы песка.
  5. Конец эластичного рукава опускается в воду.

Завершается процесс пробным запуском.

Автоматика для насоса «Джилекс»: виды, функции, совместимость с другими устройствами

Хорошо зарекомендовали себя на отечественном рынке и блоки автоматики для насосов «Джилекс 9001». Это универсальные устройства, которые совместимы со всеми моделями центробежных, вибрационных, вихревых и шнековых насосов. Для обеспечения максимально эффективной работы с насосными устройствами необходимо, чтобы последние обладали следующими техническими характеристиками:

Отлично зарекомендовала себя и автоматика «Джилекс».

  • имели пропускную способность до 100 л/мин.;
  • работали от напряжения в сети не выше 230 Вт;
  • сила тока составляла 6-8 А;
  • перекачиваемая вода не превышала температуру 75 °С;
  • труба имела сечение 1 дюйм.

Очень важно правильно вмонтировать блок автоматики. Следует отметить, что устройства «Джилекс» питаются от обычной бытовой электросети

Устанавливаются аппараты только вертикально, синяя крышка должна находиться в верхнем положении. Монтируется автоматика между точкой потребления и насосом.

Автоматика для скважины «Джилекс» может быть разной модификации. В частности, в комплекте иногда отсутствуют измерительные приборы. В таких случаях манометр следует приобрести дополнительно и установить его на боковую панель.

Выпускает «Джилекс» и другие, более простые виды автоматики. К ним относятся системы «Краб». Они поддерживают необходимое давление в магистрали, при необходимости включают и выключают насос. В их конструкции есть фильтр, который очищает воду от твердых примесей.

Автоматика «Джилекс» устанавливается только вертикально.

Вариант реле РДМ-5 поддерживает в системе водоснабжения необходимый уровень давления. Прибор простой, компактный, недорогой. Соединяется с насосом при помощи электрошнура. Если давление падает, появляется контакт, насос начинает закачивать воду в систему. При нормальном (установленном пользователем) давлении контакт отсутствует, забор воды не производится.

Виды насосов

Выделяют следующие виды водяного насоса в скважину:

  • Скважинные. Такие приборы имеют небольшой диаметр. Кроме того, они прекрасно справляются в тех случаях, когда вода содержит примеси глины или известняка. Такая разновидность отлично подходит для больших напоров и значительных расстояний между точкой водозабора и потребителем.
  • Колодезные. Погружение такого водяного насоса в скважину происходит не полностью. Отверстие, предназначенное для забора воды, спроектировано внизу, двигатель охлаждается жидкостью. Некоторые модели оборудованы системой отключения при отсутствии воды.
  • Вихревые. По своему типу такие агрегаты относятся к поверхностным. Из их достоинств можно отметить сравнительно невысокую цену и компактный размер. Кроме того, если вода в скважине с различными примесями, вихревый аппарат может не справиться со своей задачей.
  • Центробежные. Такие приборы способны забирать воду из глубины до 9 метров. Установка насоса в скважину такого типа имеет существенный плюс – в их работе не происходит сбоя при образовании пробки из воздуха.

Первые два вида насосов относят к погружным. Для них нужен также специальный пакет SQE — комплект автоматики к агрегатам. Давление и прочие характеристики будут регулироваться техникой самостоятельно.

Как выбрать место для установки поверхностного насоса

Насосы поверхностного типа считаются устройствами, для которых требуются подходящие условия эксплуатации. Современные приборы обладают различными характеристиками, от которых зависит место установки устройства.

Некоторые поверхностные насосы, среднего ценового диапазона, могут эксплуатироваться только при средней температуре окружающей среды (от 10 градусов тепла). В этом случае, данные устройства допускается устанавливать под навесом, непосредственно вблизи от источника воды. Поверхностно можно проложить и трубопровод, который будет использоваться для полива. Основным недостатком таких приборов является необходимость их демонтажа с первыми признаками падения температуры.

Такие устройства можно использовать и при работе круглый год. Тогда поверхностный насос необходимо устанавливать в хорошо отапливаемом помещении. Хорошим местом для монтажа прибора является правильно сделанный приямок. Обогрев устройства происходит посредством естественной теплоотдачи грунта.

Очень важным параметром для прибора служит глубина всасывания воды. Насос нельзя относить на большое расстояние от источника. Если другого выхода нет, то следует приобретать более мощное устройство, так как срабатывает правило ¼. Это означает, что если отнести насос на 4 метр в любую горизонтальную сторону, то его рабочая глубина уменьшится на 1 метр.

Из всех вышеописанных параметров, следует, что скважину или колодец необходимо строить в непосредственной близости от дома. Это позволит установить насос в отапливаемом помещении и не потерять его рабочие характеристики.

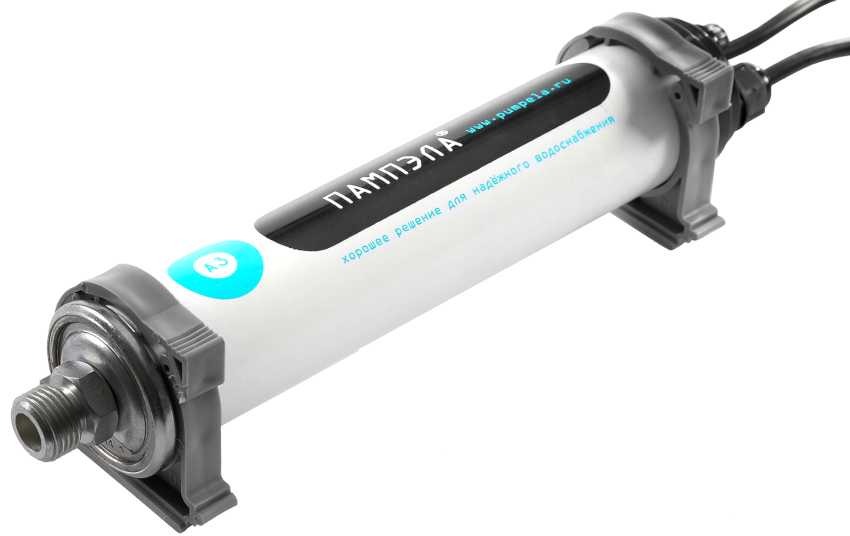

Разновидности автоматики «Пампэла» для насосов центробежных и вибрационных

Среди автоматики для скважинных насосов особой популярностью пользуются агрегаты, произведенные ООО «Пампэла».

Компания выпускает два вида устройств:

  1. Предназначенные для вибрационных насосов. К ним следует отнести «Вистан-3».
  2. Применяемые для центробежных насосов. Здесь выбор несколько шире: «Пампэла» КИВ-1Б3, «Пампэла» КИВ-1В3, «Пампэла» КИВ-1А3.

Устройство «Вистан»-3 может быть применимо при подаче воды из различных источников: водоемов, резервуаров, колодцев, скважин. Совместимо с насосами типа «Малыш», «Ручеек» и т. д.

К основным функциям данного вида автоматики можно отнести следующие:

  • обеспечение плавного включения и выключения насоса при использовании стандартной пусковой системы;
  • включение насоса при открытии крана, как говорится, после поступления определенной команды;
  • защита от пагубного влияния перепадов напряжения, сухого хода;
  • может эксплуатироваться как регулятор давления воды в системе.

Автоматика для скважинных насосов «Пампэла» пользуется особой популярностью.

Глубинный насос для колодца с автоматикой «Пампэла» будет работать стабильно и прослужит гораздо дольше, чем устройство без подобной защиты.

Насосная автоматика «Пампэла» КИВ (1А3, 1Б3, 1В3) осуществляет контроль, управление и защиту работающего устройства. Обеспечивает включение без гидроудара, перезапускает систему после сбоев и аварий, защищает от перепадов напряжения, а также в условиях работы насоса при отсутствии водозабора.

На заметку! Компания «Пампэла» занимается разработкой, выпуском и торговлей насосной автоматикой. Во избежание приобретения подделок и при желании избежать торговых накруток, покупать агрегаты стоит в магазинах производителя.
