Как выбрать фанкойл: двухтрубный, четырехтрубный, высоконапорный, встраиваемый

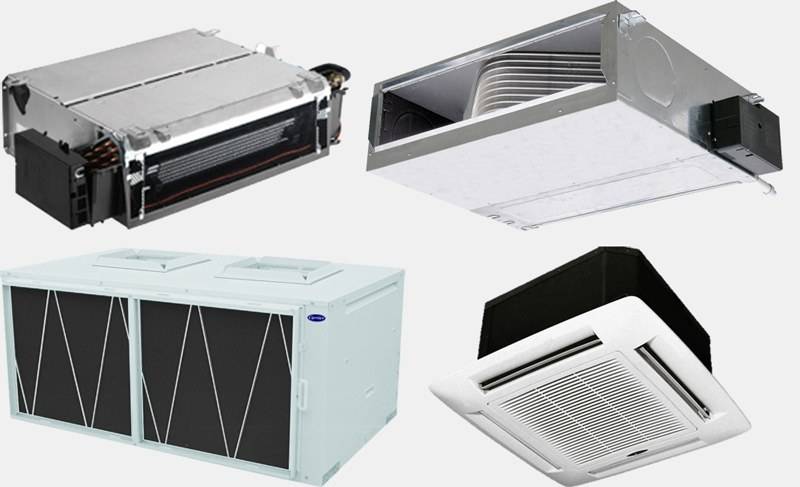

Конструкция фанкойла

Фанкойл – внутренний блок, состоящий из: вентилятора, теплообменника, фильтра для очистки воздуха и пульта управления. Благодаря теплообменнику фанкойла воздух охлаждается или нагревается, зависимо от времени года. Трубопроводной системой к фанкойлам поставляется горячая или холодная вода. Источником холодной воды с необходимыми параметрами ( 7-12°С) берется  чиллер. Источником теплой воды может быть котел или действующая система отопления. Циркуляцию теплоносителя обеспечивает гидромодуль или насосная станция, состоящая из циркуляционных насосов, расширительных баков и групп безопасности.

Работа схемы чиллер-фанкойл

Первым делом рассмотрим, как работает однозональная СКВ на 3 блока + инверторный чиллер, изображенная ниже на схеме. Система поддерживает комфортную температуру летом и в течение переходного периода осень — весна. Зимний обогрев эффективно функционирует при —5…—10 градусов мороза.

Рабочий алгоритм выглядит так:

1. Летом чиллер типа «воздух-вода» охлаждает теплоноситель до стандартной температуры +7 °C (если на дворе +35 градусов и менее).
2. Гидромодуль направляет холодную воду к сети фанкойлов, подключенных по двухтрубной схеме (как радиаторы в системе отопления).
3. С помощью пульта ДУ пользователь настраивает желаемую температуру воздуха отдельно в каждой комнате.
4. Поначалу доводчики нагоняют заданную температуру, работая на максимальной мощности. Потом контроллер по сигналу датчика снижает интенсивность охлаждения – ступенчато уменьшает обороты вентилятора (всего бывает от 3 до 8 ступеней в зависимости от модели).
5. Когда воздушная среда достигает установленных параметров, двухходовой электроклапан перекрывает подачу теплоносителя по команде электроники. Дальше фанкойл поддерживает температуру.
6. Нагретая до 12 °C (в среднем) вода возвращается в теплообменник-испаритель чиллера, цикл повторяется.
7. Осенью уличная температура снижается, чиллер получает от фанкойлов запрос на горячий теплоноситель и переходит в режим нагрева. Переключение производится вручную либо автоматически — по команде дополнительного контроллера.

Гидромодуль, обеспечивающий подачу теплоносителя, состоит из насоса, расширительного бака и блока исполнительной автоматики. Элементы входят в конструкцию чиллера либо устанавливаются отдельно. Агрегаты повышенной мощности снабжаются гидромодулями на 2—3 насоса.

В недорогих моделях фанкойлов электромагнитный клапан может отсутствовать. Тогда выполняется наружная обвязка доводчика – ставится исполнительный трехходовой вентиль, сервопривод и запорная арматура. Как это работает, расскажет мастер на видео:

Watch this video on YouTube

Чтобы однозональная система полноценно работала зимой, к сети фанкойлов присоединяется котел. При морозе ниже минус 10…15 градусов чиллер останавливается. Исполнительная арматура переключает теплоноситель на линию водонагревателя с отдельным насосом.

Как функционирует многозональная система:

1. К чиллеру и котлу одновременно подключается нужное количество доводчиков. Применяется четырехтрубная схема, точнее, 2 двухтрубных тупиковых ветви. Мощность теплосилового оборудования определяется расчетом.
2. Когда первый пользователь настраивает обогрев, автоматика фанкойла открывает проток через «горячий» теплообменник, второй радиатор бездействует. На выходе получаем теплый воздух.
3. Если второй пользователь включает охлаждение, то доводчик в соседней комнате запускает только «холодный» теплообменник, а «горячий» перекрывает.
4. Фанкойлы одной сети работают независимо друг от друга.

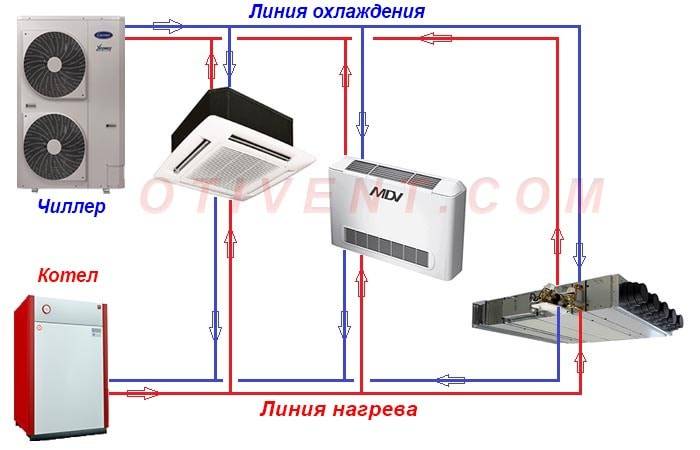

Упрощенная схема соединения элементов многозональной СКВ, применяются четырехтрубные доводчики

Если по каким-то причинам клапаны всех доводчиков закроются, чиллер по температуре обратной воды «поймет», что нужно прекращать холодоснабжение и остановится. Аналогичным образом сработает автоматика котла.

Какие виды фанкойлов выбрать

Подбор чиллеров, фанкойлов и другого климатического оборудования необходимо осуществлять на основе особенностей обслуживаемого помещения: его типа, размеров, назначения и пр. На основе этих данных можно прийти к выводу, что двухтрубные устройства рационально использовать в промышленных помещениях и жилых домах сезонного типа применения.

Более сложные и функциональные четырехтрубные фанкойлы универсальны и могут быть использованы везде, где необходим контроль за микроклиматом: жилые дома, магазины, рестораны, гостиницы, офисные помещения, общественные учреждения и пр. Установка фанкойла данного типа

Принцип работы двухконтурного фанкойла

При установке четырехтрубного фанкойла, система дополняется еще одним теплообменником. Плюсом такого устройства является возможность его подключения не только к чиллеру, но и к альтернативному тепловому источнику (чаще всего это система отопления здания). При этом пользователь может самостоятельно и оперативно менять режим работы установки с охлаждения на обогрев.

Особенность схемы заключается в том, что она оснащается двумя испарителями и двумя водяными контурами. В одном постоянно перемещается теплая вода, в другом – холодная. При необходимости, потребитель с помощью пульта управления задает необходимую температуру, меняет режим работы вентилятора или выбирает другие необходимые функции.

Широкие возможности эксплуатации двухконтурной установки позволяют применять ее круглогодично. Данное оборудование отлично справляется с задачей регулировки микроклимата в частных домах, в офисах и магазинах, в производственных и общественных зданиях.

Компания «Смарт Трэйдинг» предоставляет возможность подбора, доставки и монтажа фанкойлов от лучших мировых производителей по приемлемым ценам. Ознакомьтесь с каталогом продукции и задайте интересующие вопросы профессиональным менеджерам.

По количеству теплообменников фанкойлы бывают: с одним теплообменником и двумя теплообменниками. Они называются, соответственно, двухтрубные и четырехтрубные фанкойлы (по количеству трубок, необходимых для подсоединения данного фанкойла).

Пактически всегда каждый теплообменник соединяется с отдельным действующим контуром, который обеспечивает подачу охлажденной или нагретой воды. В четырехтрубном фанкойле оба теплообменника могут работать одновременно в одном режиме (холод или тепло), а также в различных режимах (один на тепло, другой на холод) и, конечно, один может работать, а другой – не работать. Такое разнообразие в работе четырехтрубного фанкойла зависит от того, для каких целей, и к какому контуру каждый теплообменник подключен. Как пример, можно привести следующий способ подключения: один теплообменник к чиллеру, который работает только на охлаждение, а второй теплообменник – к системе центрального отопления – на тепло.

Актуальные 4х трубные серии:

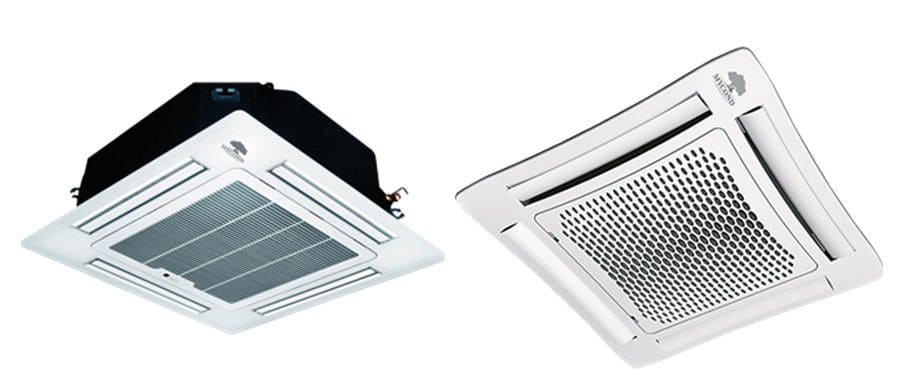

Четырехпоточные компактные кассетные фанкойлы DF-300-500QAE-P4

Особенности расчета вентиляторного доводчика

Данные производителей по выработке холода кондиционером-доводчиком привязаны к стандартным показателям температуры:

• по сухому термометру 27°;
• по мокрому термометру 19°;
• вода на входе в фанкойл 7°.

К переменным факторам относится скорость вентилятора, в характеристиках указывается высокая. Существует еще средняя и низкая. Среди факторов, изменение которых влияет на производительность фанкойла:

• температура воды на входе;
• расход воздуха (скорость вентилятора);
• количество воды, проходящей через вентиляторный доводчик;
• температура воздуха в помещении.

Установка системы чиллер-фанкойл требует высоких навыков проектировщика и точных расчетов. Без них параметры климатического оборудования окажутся неверными, будет недостаточное или пониженное энергообеспечение, снизится срок службы, повысится вероятность поломок функциональных узлов.

О способах расчета мощности, которые позволяют инженерам нашей компании с высокой точностью определять производительность системы промышленного кондиционирования помещений можно узнать в этой статье.

Основные достоинства и недостатки

Если установлены фанкойл канальный и чиллер, то система, в сравнении с традиционным кондиционером, имеет такие преимущества:

1. Быстрый обогрев или охлаждение помещения — спустя 5 минут после запуска оборудования температура воздуха соответствует установленному показателю.
2. При монтаже мультизонального оборудования устанавливается разная температура в рабочих помещениях.
3. Экономное потребление электроэнергии.
4. К одному чиллеру подключаются несколько фанкойлов на максимальном расстоянии трассы в 600 м.
5. Для монтажа используются водопроводные трубы, которые дешевле специальных аналогов.
6. Скрытая установка, что позволяет сохранить интерьер в желаемом дизайне, спрятав фанкойлы за несколькими решётками.
7. Издают мало шума.
8. Отличаются лёгкостью монтажа системы и обслуживания.
9. Канальный теплообменник можно подключить к батарее и организовать паровой обогрев в зимнее время.
10. Безопасность использования для человека.
11. При необходимости ремонта одного элемента остальные детали установки продолжают работать.

Фанкойл имеет такие недостатки:

1. Нет функции вентилирования помещения. Для этого необходимо подключение воздуховодов с раздачей холодного воздуха к системе вентиляции.
2. Монтаж в подпотолочное пространство будет малозатратным на этапе строительства здания, в уже введённом в эксплуатацию помещении ремонт обойдётся дороже.
3. Установка нецелесообразна в зданиях малой площади. Здесь рекомендовано монтировать кондиционеры настенные.

Особенности монтажа такой техники

Монтаж фанкойла – задача не из простых. Если у владельца дома нет большого опыта в монтаже отопительного и/или холодильного оборудования, лучше обратиться к профессионалам. Сначала устанавливают собственно фанкойл. Место монтажа зависит от типа устройства: потолок, пол, стена.

В любом случае нужно обеспечить свободное перемещение воздушных масс от фанкойла по всему помещению, чтобы работа устройства была эффективной.

После установки фанкойла необходимо собрать узел обвязки, установить трубы и уложить слой теплоизоляции. Следует поставить ряд таких элементов, как запорные краны, температурные датчики, манометры и т.п.

Отличным вариантом для монтажа системы этого типа могут оказаться трубы с каучуковым покрытием. Они компактны и обладают хорошими теплоизолирующими свойствами.

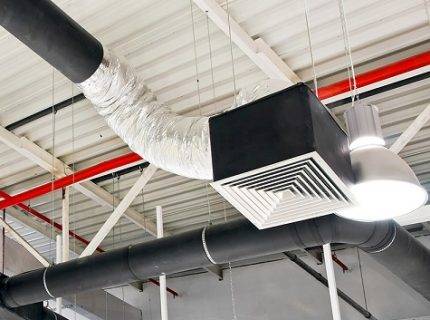

При необходимости монтируются каналы воздуховодов. Эти конструкции следует снабдить шумоизоляцией. Чтобы вода распределялась по системе равномерно и была обеспечена ее правильная гидравлика, используют балансировочные клапана.

Наличие этих устройств существенно облегчает настройку системы, поскольку независимо от ее конфигурации везде можно будет использовать одинаковые водопроводные трубы.

Такой смесительный узел необходимо установить при подключении системы фанкойлов к чиллеру или котлу. Неопытным монтажникам лучше проконсультироваться со специалистами

При составлении проекта системы необходимо учесть длину воздуховодов, которая строго нормируется. Это особенно актуально при установке настенных фанкойлов под окнами. Стальные воздуховоды снабжают вибрационным глушителем. Обязательно монтируется система сбора и отвода конденсата.

Поддоны для сбора влаги следует закрепить под соответствующими отверстиями. После этого вентилятор и электронагреватели (если они имеются) подключают к электропитанию. Затем все контакты, каналы и трубы проверяют на герметичность.

После этого систему запускают и опрессовывают, чтобы проверить качество монтажа. Если огрехов нет, можно продолжать отделочные работы.

Трубы, которые присоединяют к фанкойлам, нужно тщательно загерметизировать и покрыть слоем теплоизоляционных материалов. Перед началом монтажа следует составить проект и выполнить расчеты системы

Проще всего справиться с монтажом напольного варианта фанкойла. Для него не нужно устанавливать канал отведения конденсата. Устройство имеет два патрубка, которые присоединяют к соответствующему прибору.

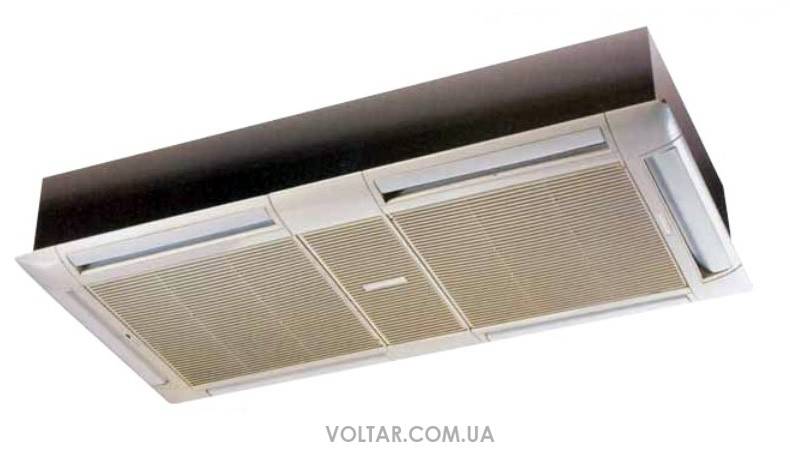

При монтаже настенных, потолочных и кассетных моделей подключение к электросети производится по более сложной схеме, чем для напольного фанкойла.

В любом случае установить четырехтрубную систему будет сложнее всего

Для монтажа любого типа системы важно правильно выполнить проектирование и ряд специальных расчетов

Принцип действия фанкойла

Название прибора происходит от двух английских слов: “fan” — вентилятор и “coil” — змеевик. Эти основные элементы и обеспечивают работу устройства. Система с использованием таких устройств обычно применяется для организации мультизонального кондиционирования воздуха в больших помещениях.

Вентилятор прогоняет воздушные потоки через теплообменник. В змеевик теплообменника в зависимости от поставленной задачи поступает горячая или холодная вода. Воздух нагревается и распространяется по помещению.

Одно из преимуществ использования вентиляторных доводчиков – это возможность не только обогревать и охлаждать воздух внутри помещения, но и разбавлять его свежими воздушными массами с улицы.

Этот вариант не сложно реализовать, если планируется использовать принудительную приточную вентиляцию.

Фанкойл состоит из таких элементов, как:

• змеевик-теплообменник;
• вентилятор;
• фильтрационный блок.

В систему может быть включен только один теплообменник или сразу два, чтобы обеспечить легкий переход на другой режим работы.

В последнем случае один контур подключают к чиллеру – холодильной машине, генерирующей поток холодной воды, а второй – к котлу отопления или другому аналогичному нагревательному прибору. Очень популярно сочетание фанкойлов с тепловым насосом.

Стоит отметить, что если принято решение использовать систему чиллер-фанкойл, то можно установить несколько фанкойлов в разных помещениях, а работать для них будет только один чиллер.

Решение выглядит очень удобным для зданий, в которых требуется обслуживать большую площадь. Но при этом следует правильно рассчитать производительность чиллера в зависимости от количества и характеристик фанкойлов.

Для работы вентилятора следует обеспечить каждое устройство электропитанием. Для очистки воздушных масс и оздоровления микроклимата внутри помещения необходим блок фильтров.

Каждый фанкойл снабжен системой управления, которая в зависимости от типа устройства может быть встроенной, удаленной или дистанционной.

Кроме того, для монтажа вентиляторных доводчиков понадобится набор соединительных муфт, изоляционные материалы и т.п. В обязательном порядке для системы этого типа устанавливается дренаж, чтобы обеспечить отведение сконденсировавшейся влаги.

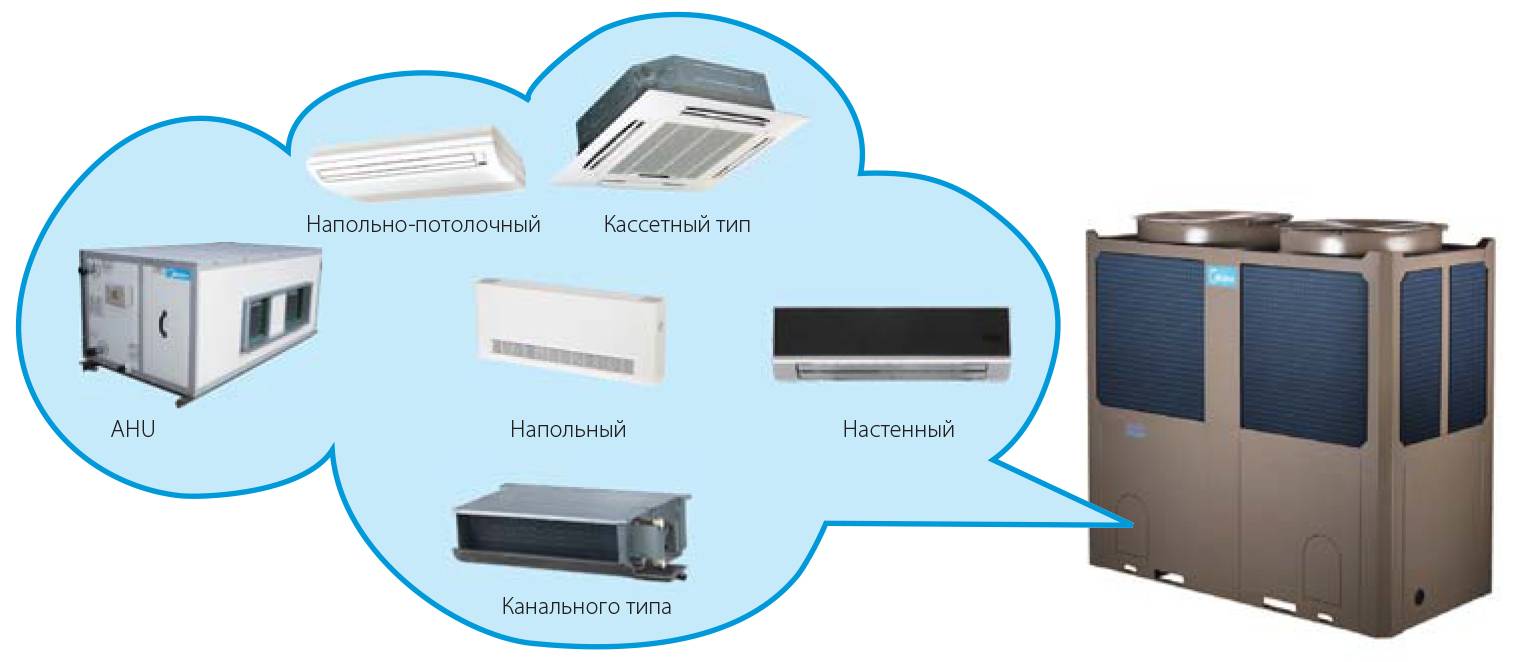

Использование фанкойлов дает значительную свободу при проектировании системы. Всегда можно подобрать чиллер и/или котел с подходящей мощностью и установить нужное количество фанкойлов. Монтаж относительно недорог, поскольку для теплоносителя используются обычные водопроводные трубы.

Система занимает относительно немного места, при желании фанкойлы и ведущие к ним коммуникации можно полностью скрыть за подвесным потолком.

Если рассматривать фанкойлы как альтернативу для сплит-системы, то они обладают важным преимуществом – позволяют сохранить внешний вид фасада неизменным.

Прибор для охлаждения и/или нагрева воды можно поставить на значительном расстоянии от фанкойлов. Если монтаж выполнен правильно и магистраль снабжена надежной теплоизоляцией, система будет работать эффективно. Это может оказаться удобным, особенно если здание имеет сложную планировку.

Это позволяет регулировать параметры не для всего здания, а отдельно для каждой комнаты, в которой имеется фанкойл.

Насколько можно удалить фанкойл от источника тепла или холода? Это расстояние определяется мощностью насоса, который перемещает жидкий теплоноситель по трубам системы. Чем выше мощность насоса, тем больше может быть расстояние.

Это существенно расширяет количество вариантов для установки как самих фанкойлов, так и котла и/или чиллера. Предельной цифрой считается 600 м, а это более чем солидный показатель.

Систему фанкойлов можно использовать также в сочетании с таким экономичным и экологичным способом получения энергии как тепловой насос. При этом можно организовать не только одноконтурную, но и двухконтурную систему отопления, т.е. обеспечить дом горячей водой.

Если система продумана и реализована правильно, то комфортная температура установится в помещении уже через пять минут после запуска.

Принцип работы системы

Относительно недорогие и простые в эксплуатации сплит-системы имеют ограничения по области применения. Чем ниже температура воздуха за окном, тем меньше энергоэффективность сплит-систем. При температуре ниже -10 °C инверторное оборудование необходимо отключить, иначе в кондиционере сгорят электронные компоненты. Система хладоснабжения чиллер-фанкойл, в отличие от сплит-систем и инверторов, при правильном выборе оборудования и корректном монтаже работает в любых условиях.

Как устроен чиллер

Существуют два принципиально разных типа чиллеров:

• Чиллер на абсорбционном цикле — в качестве хладагента применяется вода с бромидом лития.
• Чиллер с парокомпрессионным холодильным циклом — усадка хладагента производится за счет работы компрессора.

Наиболее распространенными на сегодня являются парокомпрессионные чиллеры. Когда требуется обеспечить невысокую холодопроизводительность, устанавливают чиллеры с герметичным компрессором. Для обеспечения высоких показателей холодопроизводительности подходят парокомпрессионные аппараты с полугерметичным компрессором, где есть разъемы для доступа к механизмам.

Принцип работы парокомпрессионного оборудования:

• Компрессор работает на расширение газообразного хладагента.
• После поступления в конденсатор хладагент охлаждается и переходит в жидкую фазу.
• В термостатическом расширительном клапане происходит закипание и дальнейшее испарение хладагента.
• В испарителе вода нагревает хладагент.
• Переход хладагента в газообразное состояние и повторение цикла.
• Вода попадает в фанкойл и охлаждает воздух в помещении.

Главный элемент чиллера — компрессор. Существуют разные виды компрессоров: роторные, винтовые, спиральные, поршневые, центробежные. Тип оборудования, которое оптимально подходит для установки в определенном здании, с учетом технических нюансов определяет специалист.

По типу конструктивного исполнения чиллеры делятся на несколько разновидностей:

• Моноблок с наружным монтажом.
• Моноблок с центробежными вентиляторами.
• Устройство с выносным конденсатором воздушного охлаждения.
• Устройство с выносным конденсатором жидкостного охлаждения.

Принцип работы чиллера не зависит от конструкции и всегда остается неизменным. При монтаже чиллера следует в первую очередь учитывать рекомендации по эксплуатации. В инструкции к оборудованию производитель указывает расход теплоносителя, допустимую наружную температуру для эксплуатации оборудования и расчетное количество тепла, которое потребуется отводить.

Что такое фанкойлы. Принцип работы и устройство

Фанкойл состоит из двух частей — теплообменника и вентилятора. Теплообменник состоит из системы труб, по которым циркулирует холодная или горячая вода.

Принцип работы фанкойла в системах чиллер-фанкойл таков:

• Вентилятор направляет внутрь установки фанкойла воздух из помещения.
• При попадании на теплообменник воздух подогревается или охлаждается до необходимой температуры.
• Система вентиляции отправляет нагретый или охлажденный воздух обратно в помещение.

Стабильную температуру в отапливаемом или охлаждаемом помещении можно получить двумя путями: через регулировку скорости обращения жидкости в теплообменнике и за счет контроля над скоростью вращения вентилятора, который загоняет воздух внутрь фанкойла. По схеме работы в системе кондиционирования фанкойл максимально близок к внутреннему блоку традиционной сплит-системы.

Канальный фанкойл ваш климат всегда под контролем

Как с минимальными затратами обеспечить комфортный температурный режим помещения в любое время года? Российский предлагает самое эффективное решение: канальный фанкойл. Купить оборудование можно на сайте компании.

Что такое канальный фанкойл?

Канальный фанкойл — это устройство, которое состоит из теплообменника, вентилятора, фильтра, дренажного поддона, конденсатоотводчика и электрической группы. Воздух подается вентилятором на теплообменник фанкойла, в котором циркулирует теплоноситель низкой температуры. Проходя через теплообменник воздух охлаждается до требуемой температуры и подается в помещение через воздухораспределительную решетку. В зависимости от режима работы и температуры теплоносителя канальные фанкойлы могут работать как на холод, так и на тепло.

Канальные фанкойлы Тепломаш — особенности конструкции

• Фиксированная высота блока 240 мм
• 3 скорости вращения вентилятора
• Экономное потребление электроэнергии
• Низкий уровень шума
• Легкосъёмный воздушный фильтр в комплекте
• Удобный проводной пульт управления HL25

Достоинства канальных фанкойлов ФКН

К достоинствам канальных фанкойлов можно отнести:

• Компактность. Все типоразмеры канальных фанкойлов Тепломаш имеют одинаковую высоту блока, равную 240 мм, что позволяет свободно размещать их в любом, даже самом небольшом подпотолочным пространстве.
• Незаметность в интерьере. Благодаря скрытой установке в канал на виду остаются только декоративные решетки.
• Универсальность. Канальный фанкойл может использоваться как для охлаждения, так и для нагрева воздуха в помещении.
• Полная безопасность. В качестве хладагента выступает вода, что позволяет безопасно использовать фанкойлы в медицинских учреждениях и предприятиях общественного питания.
• Удобство управления фанкойлом или группой фанкойлов обеспечивается информативным сенсорным пультом управления.
• Автономность. Есть возможность автоматической круглосуточной работы фанкойла или работы по расписанию.

Сферы применения

Специалисты АО «НПО «Тепломаш» имеют опыт проектирования и установки систем кондиционирования и вентиляции на следующих объектах:

• офисных зданиях
• спортивных сооружениях
• торговых площадках и магазинах
• административных зданиях
• промышленных комплексах
• медицинских учреждениях
• предприятиях общественного питания

Канальными фанкойлами особенно часто оснащают гостиничные номера отелей.

Как сделать заявку

Для подбора наиболее подходящего оборудования на сайте предусмотрена удобная форма. В ней следует указать:

• Мощность охлаждения
• Комплектацию

В базовый комплект входят: канальный фанкойл, съемный фильтр, поддон для сбора конденсата. В качестве опции можно добавить пульт HL25, двухходовой клапан (или смесительный узел), а также гибкие гофрированные патрубки.

При оформлении заказа на канальные фанкойлы, цена рассчитывается индивидуально для каждого проекта.

Почему лучше обращаться к производителю оборудования?

Компания-производитель предлагает своим заказчикам:

• Поставку оборудования «под ключ». Выполнение полного цикла работ по проектированию, поставке, монтажу оборудования и сдаче готового объекта заказчику
• Оперативную поставку товара на объект или склад заказчика
• Отсутствие наценок
• Строгий контроль качества комплектующих и готовой продукции, что является залогом надежности и долговечности систем
• Возможность изготовления больших объемов оборудования под комплексные проекты
• Увеличение гарантийного срока с 12 до 24 месяцев, в зависимости от выбранной модели и условий эксплуатации
• Возможность постгарантийного обслуживания

Воспользуйтесь современными технологиями для создания комфортного микроклимата в жилых или офисных помещениях – оформите заявку на фанкойл канального типа в одном из филиалов АО «НПО «Тепломаш».
