Особенности проектирования очистных сооружений канализации

Виды очистных сооружений для промышленных предприятий

Конструкции такого типа незаменимы для безопасной деятельности промышленных предприятий, производств, необходимы жилым комплексам. Регулярное и правильное очищение сточных вод позволит удалить из неё вредные примеси, сделать безопасными для среды. Для их очистки применяют несколько методов:

  • механические;
  • химические;
  • биологические;
  • физико-химические.

В основе выбора, как и комплектации очистного сооружения, лежит требуемая мера очистки, пропускная способность, специфика грунта и др. Требования к составу стоков прописаны в СанПиНе, где уточнены граничные уровни допустимого содержания веществ для разных видов сточных вод.

Самые востребованные виды канализационных сооружений:

  • системы очистки бытовых стоков (аэротенк, колодец обслуживания, датчик минимального и максимального уровня жидкости, жира, масла, песка);
  • комплексные очистные конструкции ливневых стоков (накопительные устройства, проточные системы);
  • пескоуловители (применяются для стартовой очистки водных масс);
  • маслобензоотделители (позволяют очистить воду от нефтепродуктов);
  • сорбционные фильтры (избавляют от органических включений);
  • локальные очистные сооружения (актуальны для промышленных, строительных объектов, чистую жидкость можно повторно использовать или сбрасывать в водоёмы, грунт);
  • ультрафиолетовый обеззараживатель сточных вод (помогает избежать хлорирования, сэкономить на закупке химических веществ для очистки).

Канализационные очистные сооружения позволят создать безопасные условия для окружающей среды, избежать штрафов за нарушение законодательства. Специализированные компании помогут подобрать оптимальный вид инженерной системы, спроектировать и запустить её в работу.

Какие мероприятия производятся в ходе процедуры

Основным документом, в котором перечислены все необходимые мероприятия, является регламент работ по техническому обслуживанию наружной канализации. Он составлен в соответствии с техническими и санитарными требованиями к эксплуатации систем водоотведения. Кроме этого, учтены нормы экологической охраны. В состав необходимых процедур входят:

  • регулярный визуальный осмотр наружных, доступных участков системы;
  • своевременная прочистка трубопроводов;
  • откачка, чистка септиков (для автономных систем);
  • проверка состояния канализации;
  • плановая прочистка стояка многоквартирных домов;
  • текущий или капитальный ремонт оборудования или трубопроводов, входящих в состав общественных или промышленных систем;
  • аварийные работы, промывка или чистка трубопроводов и колодцев;
  • контроль герметичности центрального коллектора и отводящих линий.

Обслуживание канализационных систем может производиться только работниками, имеющими специальную подготовку и соответствующий допуск к подобным работам. Все действия выполняются согласно плана мероприятий, составленного по требованиям регламента. Выполненные действия отмечаются в журнале, указываются обнаруженные недочеты, принятые меры и состояние по окончании работ.

Ремонт коллектора и наружных элементов

Ремонт, обслуживание канализации включает в перечень работ ежегодную проверку состояния коллектора. Решаются следующие задачи:

  • осмотр колодцев, замена верхних и нижних люков (по необходимости);
  • проверка состояния и замена скоб в колодцах. При необходимости производится установка дополнительных опорных элементов;
  • проверка состояния и восстановление желобов или лотков ливневой канализации;
  • осмотр и ремонт горловин ревизионных колодцев;
  • замена сальников.

Каждые 2 года выполняется капитальный ремонт коллектора. В состав работ входят:

  • ремонт колодцев, при необходимости выполняется полная переделка емкостей;
  • замена вышедших из строя труб, входных и выходных участков коллектора;
  • ремонт или замена всех задвижек;
  • прочистка и мойка накопительных емкостей;
  • проверка герметичности резервуаров;
  • капитальный ремонт насосов напорных участков системы, рабочих колес;
  • замена фильтров;
  • замена бактерий в резервуарах очистных систем.

Все эти мероприятия необходимо производить как для общественных, так и для частных канализационных систем (с поправкой на особенности конструкции).

Способы обустройства локальной автономной канализации для частного дома

Автономная система в загородном доме

Сливная яма.

Септик.

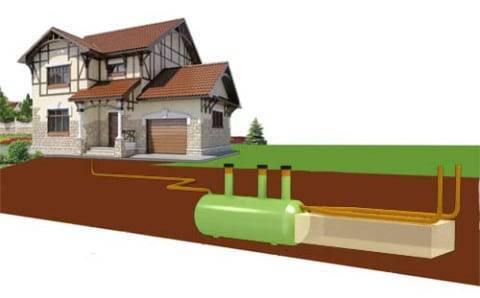

Септик с выводом через фильтрационное поле в приемник

Очистительная станция – ЛОС.

Фото: частная автономная канализация на базе ЛОС

Бюджетный и простой вариант устройства домашней канализации – рытье сливной ямы. Принцип прост: по канализационной трубе жидкие стоки перемещаются в емкость. Если резервуар герметичный, то отходы накапливаются в яме до откачки, которую проводят каждые 2 – 4 недели, в зависимости от интенсивности использования канализации и внутреннего объема резервуара.

Регулярная откачка и неприятный запах: выгребная яма

Существует еще одна разновидность выгребных ям – фильтрационные емкости. В котлован устанавливают емкость без дна, а нижнюю часть засыпают песком и щебнем, через которые стоки постепенно просачиваются в грунт. Установка фильтровальных колодцев без предварительной очистки стока запрещена. Можно оборудовать яму без дна только для обслуживания дачных участков с 1 – 2 точками использования воды: душ и туалет. Главный недостаток сливных ям – необходимость регулярной очистки. Практически невозможно избежать появления стойкого неприятного запаха, не исчезающего даже после дезинфекции приемных емкостей. Установка выгребных ям запрещена в жилых городских районах, вблизи соседских участков и зданий.

Септик – оптимальный вариант для устройства автономной канализации в загородном доме или на даче, если количество проживающих не превышает 3 – 4 человек, или дом используется для сезонного проживания.

Септик однокамерный

Септик представляет собой конструкцию из нескольких камер, соединенных между собой. Стоки, попадающие внутрь конструкции, проходят как минимум 2 стадии очистки:

  1. Механическая. Внутри камеры происходит первичное отстаивание и расслоение отходов: плотные субстанции, твердые нерастворимые массы оседают на дно. Жидкие стоки перетекают в следующий отсек.
  2. Биологическая. Естественный процесс фильтрации канализационных отходов занимает до 3 суток. Переработка органических соединений проходит в корке на поверхности жидкости в процессе деятельности анаэробных бактерий.

Бактерии, перерабатывающие отходы, существуют в специфических условиях: для жизнедеятельности им нужна прочная пленка на поверхности воды и отсутствие кислорода. В процессе очистки выделяется большое количество газа – для отвода метана септики обязательно оборудуют вентиляцией с выводом на уровень крыши жилых домов.

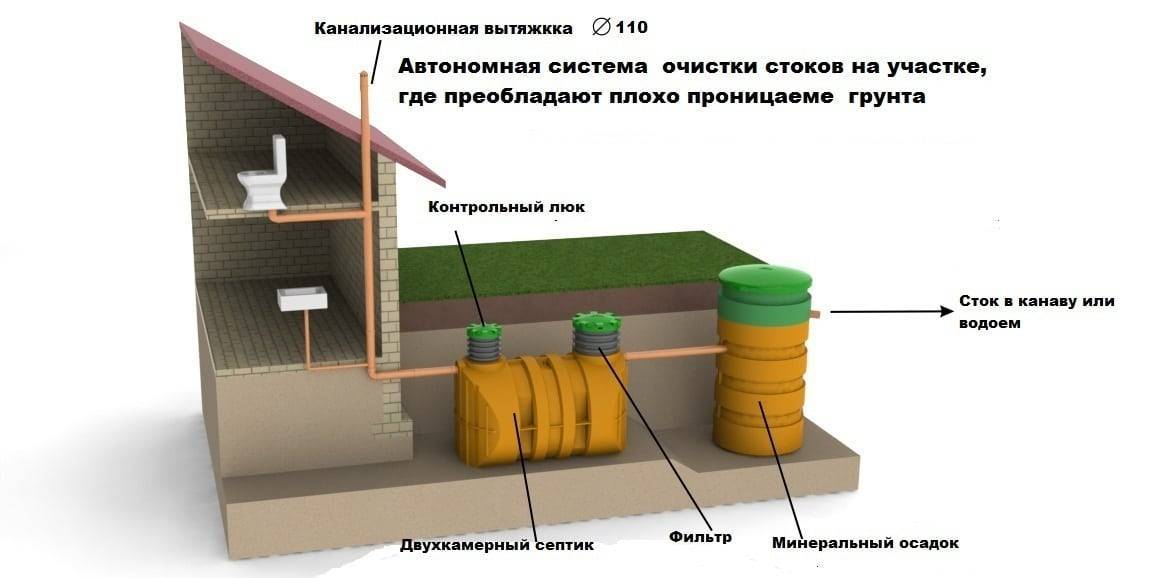

Многокамерный септик на участке

Септики в качестве автономной канализации используют для утилизации стоков в домах и на участках, не подключенных к электросети, или с постоянными перебоями в электроснабжении. Система автономная и энергонезависимая. Перемещение жидкости в отсеках осуществляют с помощью перелива, а отвод – через отводящую трубу в фильтрационный колодец или на гравийное поле. Септики с биофильтрационными системами требуют регулярной очистки. В зависимости от типа фильтра и количества отходов – до 1 раза в 1 – 2 месяца.

Локальные очистительные станции (ЛОС) – системы для устройства автономной канализации с максимальной степенью очистки. Чистота слива на выходе составляет до 98%. ЛОС – энергозависимые системы, которые требуют бесперебойной подачи электроэнергии. Заводские комплексы оснащены оборудованием для многоступенчатой фильтрации в автоматическом режиме.

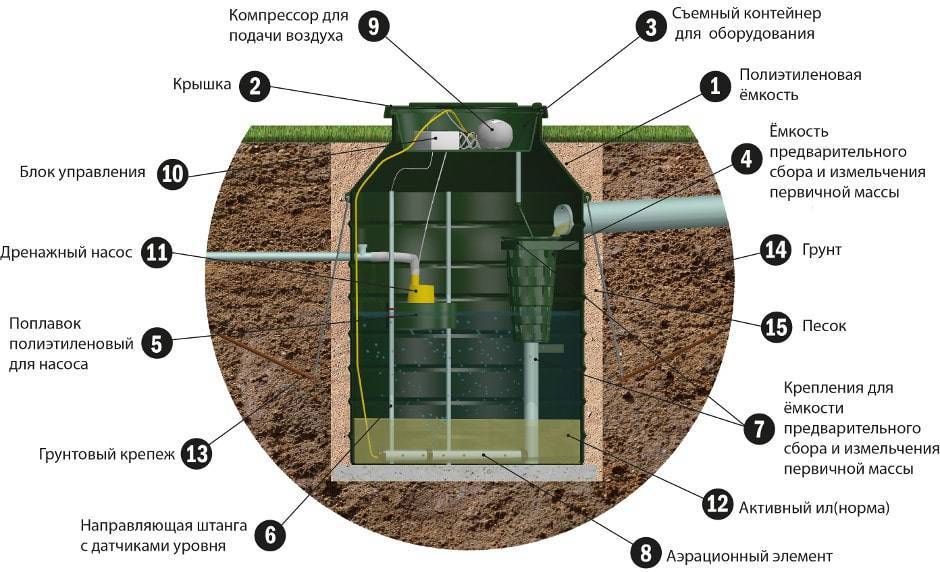

Схема: станция комплексной очистки

Принцип работы автономной канализации — комплексная переработка стока в камерах станции:

  1. Первичная механическая очистка. В приемном отсеке устанавливают несколько видов механических фильтров: улавливатели крупных частиц, жиро улавливатели.
  2. Аэробная переработка. Биофильтрация предварительно очищенного стока аэробными бактериями.
  3. Анаэробная очистка. Удаление органических соединений в камере с анаэробными бактериями.
  4. Финишная доочистка. Дополнительная механическая фильтрация.

Станции не требуют очистки и специального ухода. Владельцу необходимо осматривать внутренние камеры 1 раз в месяц. Чистку механических фильтров проводят 1 раз в полгода, а обслуживание и замену деталей оборудования – 1 раз в несколько лет.

Как происходит монтаж и обслуживание станции локальной очистки

После установки, для выполнения который не всегда требуются специалисты, ЛОС занимает не много места на участке, так как основная часть станции находится под землёй. На поверхности остаётся только небольшой люк, который предусмотрен в конструкции для свободного доступа в систему.

Основные этапы монтажа ЛОС:

  • Подготовка котлована для станции. Может выкапываться вручную, но современные строительные бригады используют компактные экскаваторы, которые существенно сокращают время процесса.
  • Создание деревянной конструкции в котловане. Это делается для большей устойчивости системы.
  • Подключение станции к подходящему и отходящему трубопроводу. Трубы должны быть проложены заранее, чтобы знать, какой стороной устанавливать ЛОС.
  • Монтаж электрической системы. Прокладка кабелей требует дополнительных мер защиты.
  • Засыпка расстояния между стенками станции и почвой песком.

Такая работа не занимает много времени, достаточно знать правильную последовательность действий и иметь необходимые материалы.

Обслуживание станции локальной очистки хозяин может проводить самостоятельно. Для откачки ила требуется дренажный насос. Ил впоследствии можно использовать для хозяйственных нужд. Потом стенки резервуара обрабатывают из шланга, потоком воды под большим давлением. Воду выкачивает и заполняют резервуар чистой.

Обзор цен

Для составления таблицы был выбран септик модели Танк-2 поскольку на его основе может быть создана как дачная система автономной канализации, так и ЛОС для коттеджа.

Населенный пунктЦена с учетом доставки ($)Населенный пунктЦена с учетом доставки ($)
СПб530Екатеринбург532
Тверь535Петрозаводск532
Киров531Ижевск535
Калининград530Кострома535
Краснодар533Минск530
Москва530Нижний Новгород534
Новосибирск532Пермь532
Ростов531Самара535
Симферополь580Сочи536
Тула533Тюмень534
Хабаровск530Челябинск532

Как показывает таблица в Минске, Петрозаводске, Новосибирске, Новгороде, Туле, Тюмени, Калининграде и в других городах цены практически не различаются, за исключением Крыма, но это можно объяснить сложностями с доставкой.

Что лучше, септик или автономная канализация, в которой используется накопительная яма с дном или без, решать вам, мы лишь детально ознакомили вас с их особенностями.

Материал для изготовления

Самотечная канализация это достаточно выгодная коммуникация. Для ее обустройства используются изделия из чугуна, асбестоцемента, полимерных материалов. У каждого варианта свои особенности:

  • Чугунная труба обладает повышенной прочностью, устойчивостью к открытому огню. Долгое время выдерживает воздействие высокой температуры. Срок службы чугуна очень длинный. Но у материала есть недостатки, включая большой вес, высокую цену и сложный монтаж. Внутренняя поверхность труб из чугуна шероховатая, поэтому на стенках труб наблюдаются солевые отложения.
  • Изделия из полипропилена. Материал устойчив к агрессивным химическим веществам, в отличие от  металла не поражается коррозией. Полипропиленовые трубы не боятся высокой температуры, открытого огня. При этом цена на изделия не очень высокая. Из недостатков можно выделить необходимость использования специального оборудования для выполнения монтажных работ.
  • Трубные элементы из поливинилхлорида. Изделия сохраняют качественные характеристики и форму под воздействием высокой температуры и ультрафиолета. Легкий вес облегчает транспортировку и монтаж элементов канализации. Однако трубы ПВХ боятся морозов, агрессивных химических веществ, открытого огня. Процесс горения сопровождается выделением токсичных веществ.

Последствия неправильного уклона

Кроме ответа на вопрос, самотечная канализация чем прокладывать, нужно знать правила укладки трубопровода. При расчете уклона учитываются требования, указанные в определенных пунктах СНИП. Это позволит создать качественную, безопасную, эффективную схему отведения стоков. Правильные расчеты дают следующий результат:

  • Септик не требует постоянного осмотра или обслуживания. При малом уклоне стоки плохо стекают, образуется осадок и затор. Слишком большой угол наклона позволяет жидкости стекать быстро, что снижает эффект самоочищения внутренней поверхности трубопровода.
  • Отсутствие гидроударов. Большое скопление ила на стенках уменьшает просвет. Это  провоцирует гидроудары, которые являются причиной срыва гидрозатвора в сифонах сантехнического оборудования. Результат – неприятные запахи в доме.
  • Безупречная работа и отсутствие аварийных ситуаций. Заиливание из-за неправильного уклона может стать причиной порывов, протечек. Это неизбежно приводит к аварийной остановке работы оборудования.

Нормативные документы

Эксплуатация системы канализации является сложной инженерной задачей. Она объединяет функции множества бытовых, промышленных, ливневых систем. Необходимо обеспечить полное согласование технических параметров внутренних или наружных линий

Это важно для нормального использования очистных сооружений, которые являются финальным участком всего комплекса водоотведения

Согласование всех участков канализации обеспечивается
еще на стадии проектирования. Основным нормативным документом, которым
руководствуются при выполнении расчетов, являются правила эксплуатации канализационных сетей, санитарные требования, общие технические нормы
строительства. Однако, в процессе деятельности, канализационная линия
подвергается множественным изменениям. Добавляются новые участки, отключаются старые
ветки, вышедшие из употребления.

Все изменения сказываются на
состоянии очистных
сооружений, изменяют режим, увеличивают нагрузку. Подключение новых линий часто
вынуждает полностью менять технологический цикл очистки, или осваивать
дополнительные методики. Например, при добавлении линии категории К3 (промышленное водоотведение)
придется делать анализ новых компонентов, запускать соответствующие комплексы
очистки.

Основным документом, регулирующим
действие ОС, являются правила
эксплуатации очистных сооружений канализации. Это раздел общих правил, касающийся технологий
или методов водоочистки.

Топол-ЭКО очистные сооружения Топас

В каталоге производителя как индивидуальные очистные сооружения для частных домов, так и комплексные и специализированные решения – для группы домов, поселков и предприятий. Имеются и другие товары из пластика: погребы, декоративные камни, контактные резервуары, гальванические ванны и т.д.

Технологии производства и ассортимент

Чтобы оценить масштабы производства, рекомендуем сначала посмотреть на «кухню» изнутри. 13 минут экскурсии по заводу, из которой вы узнаете о применяемых технологиях сборки и методах контроля готовой продукции.

Предприятие производит ЛОС, которые составляют 3 большие группы:

  • Для частных домов. Топбио – энергонезависимые септики для установки в песчаные грунты. Топас и Топас-С – станции с двумя или одним компрессором, соответственно. Топаэро – очистные сооружения с защитой от повышенного залпового сброса стоков.
  • Для предприятий и поселков. Топглобал – комплекс оборудования с емкостями из железобетона для очистки хоз.-быт. и промышленных стоков. Топаэро-М – совокупность ЛОС с повышенной суммарной производительностью для очистки бытовых стоков. Топаэро-М/Е – аналог предыдущего варианта для любых типов стоков.
  • Специализированные станции. Топлос-ФЛ – для очистки стоков от органики. Циклон – система для доочистки хозяйственно-бытовых стоков. Топлос-КМ – ЛОС контейнерного типа для хоз.-быт. стоков. Топполиум – сепаратор жиров из стоков предприятий общественного питания. Топрейн – установка для очистки ливневых стоков.

Представленное оборудование охватывает широкий диапазон по производительности. Самые младшие модели рассчитаны на 4-х человек, самые старшие – до 200. Использование активной принудительной аэрации гарантирует очистку бытовых стоков на 98%. Поэтому компания позиционирует свои СБО как очистные сооружения, не требующие вызова ассенизаторской машины.

В большинстве случаев в качестве основного материала используют листы полипропилена толщиной от 8 до 20 мм. Жесткость конструкции достигается использованием внутренних перегородок и решетчатых конструкций в качестве ребер жесткости.

Характеристики популярных септиков от «Топол-Эко»
Модель*Топас 4ТопбиоТопаэро 3
Условия эксплуатацииДля постоянного использования семьей до 4-х человек на участке с любым УГВ и типом грунта.Для постоянного или сезонного использования семьей 3-6 человек на участке с песчаным грунтом и низким УГВ.Постоянное использование для большой семьи и гостей – в сумме до 15 человек. Любые грунтовые условия.
Краткое описаниеСистема с двумя компрессорами для аэрации стоков и глубокой биологической очистки. Стоки можно сбрасывать в грунт или канаву.Вертикальный 5-камерный энергонезависимый септик для которого обязательно необходимо поле фильтрации.Аэрационная система с расчетом на залповый сброс стоков до 1 м3. Стоки с очисткой до 98% не имеют запаха, их можно сбрасывать в канаву.
МатериалПолипропилен 12,5 мм для наружных стенок, внутренние перегородки толщиной 8 мм.
Размер, Д×Ш×В, мм950×970×25001600×1200×30002400×1200×2500
Расход электроэнергии, Вт/ч42-63208
Масса, кг215400605
Цена, руб.89900115900218700

* можно подобрать модификацию со встроенным насосом для принудительной перекачки очищенных стоков. Модели большей производительности бывают с удлиненной горловиной для заглубленной установки станции, когда она находится далеко от дома, а также усиленные версии для сложных грунтов.

Посмотрите небольшой рекламный ролик о системах Топас. В нем рассказывается об их принципе работы и особенностях монтажа на реальном участке.

Вывод: основная часть продукции от «Топол-Эко», которая может применяться в частном доме или на дачном участке – энергозависимые станции биологической очистки. Они выполнены по самой совершенной на сегодняшний день технологии, оттого и стоят дороже обычных септиков с полем фильтрации. Но также нужно учитывать, что такое оборудование требует квалифицированного обслуживания, не терпит длительного отключения электропитания и рассчитано на постоянное использование.

Описание видов

В современных условиях очистные сооружения делятся на много видов. Очень ответственны водопроводные системы, потому что они представляют собой комплекс устройств, аппаратов и технологических процессов, отвечающих за жизнеобеспечение городских и сельских поселений, их крупных частей.

Особенностью этого вида очистителей является обширная охранная зона, позволяющая избежать излишнего засорения притока. Приходится учитывать особенности различных источников воды, сезонные режимы их и многие другие нюансы.

Водоснабжение на промышленных предприятиях немногим проще, чем получение жидкости для водоканала. Да, там требуется, скорее, техническая вода, однако объем ее потребления довольно велик, и порой один завод или фабрика расходует воды столько же, сколько все остальные жители города.

И как раз там они должны быть гораздо совершеннее и изощреннее систем для очищения бытовых стоков, ведь сброс с индустриального объекта содержит куда больше разнообразных веществ, и многие из них могут стать причиной санитарной или экологической катастрофы.

Все упомянутые типы очистных сооружений могут быть блочно-модульными по исполнению. Такие комплексы отличаются гибкостью и монтируются быстро. Их легко оптимизировать под выполнение тех или иных задач. Или — убрать ставшие ненужными компоненты. Блочно-модульные комплексы могут быть рассчитаны на самую разную обслуживаемую мощность.
