Каким должен быть уклон канализационной трубы по строительным нормативам

Для чего нужен

Уклон трубопровода необходим для организации своевременного и полного отвода канализационных отходов из помещения. Несоблюдение правил приводит к таким последствиям:

  • если уклон трубы канализации меньше необходимого, то сток движется медленно и не способен проталкивать отходы по системе, засоры неизбежны, а прочистка потребуется ежемесячно;
  • при большом уклоне внутренней канализации вода, стекающая слишком быстро, не создаст достаточной наполненности канала и не захватит тяжелые частицы, грязь налипает на стенки трубопровода и постепенно перекрывает путь для отвода жидкости.

Засорение труб для самотека ведет к срыву воздушных сифонов, что становится причиной появления запаха из канализации. Оно грозит прорывами, поломками и остановкой функционирования всей системы.

Как проконтролировать уклон

Для примера монтажа наружной магистрали возьмем укладку одной-единственной прямой трубы, ведущей от здания к септику.

Назначение трубы – перемещать канализационные стоки, поступающие от сантехнических приборов, к общему резервуару. Это и жирные отходы из кухонной мойки, и фекальные массы из унитаза, и грязная вода из душевой кабины.

Резонно, что труба должна быть не менее 110 мм в сечении

Нам важно, чтобы на всем протяжении трубы сохранялся необходимый уклон, в данном случае – 0,02 м/пог.м

С помощью лазерного уровня можно измерять угол уклона на разных этапах работы. Фотогалерея поможет визуально представить подконтрольные рабочие участки.

Источник

Каким должен быть уклон канализационной трубы

Монтаж канализационной системы труб регламентируется правилами СНиП 2.04.01 — 85 и 2.04.03 — 85. Исходя из данных правил, необходимый уклон определяется с учетом диаметра канализационных труб, длинной и типом участка.

Обобщенно можно выделить простое правило — чем меньше сечение, тем больший уклон необходим для оптимального стока. Более детализировано нормативы требуют соблюдения следующих параметров:

  • Труба диаметром 50 мм должна иметь уклон 30 мм на 1 метр.
  • Труба диаметром 110 мм должна иметь уклон 20 мм на 1 метр.
  • Труба диаметром 160 мм должна иметь уклон 8 мм на 1 метр.
  • Труба диаметром 200 мм должна иметь уклон 7 мм на 1 метр.

Уклон трубы канализации зависит от диаметра

Как видно из иллюстрации выше, в системах домашнего отведения стоков используется четыре типоразмера труб. Диаметр 50 мм чаще используется для прокладки внутри помещений. Для основного стояка и внешней канализации используют трубы большего диаметра (от 110 мм и выше). Также, не лишним будет отметить, что канализационные трубы наружного применения имеют более прочную структуру и иной цвет (оранжевый).

Дополнить основное правило задания уклона труб можно с помощью примеров разводки конкретных конфигураций установленной сантехники. Так, мойка и умывальник рассчитываются, исходя из того, что трубы для них всегда используются диаметром 40 — 50 мм. Для унитаза обычно устанавливается канализационная труба диаметром 100 мм. Поэтому стоит изучить и следующие правила монтажа канализационных труб:

ПриборУклонРасстояние между сливом и сифоном, ммДиаметр труб, мм
Ванна1:301000 — 130040
Душ1:481500 — 170040
Унитаз1:20до 6000100
Раковина1:120 — 80040
Биде1:20700 — 100030 — 40
Мойка1:361300 — 150030 — 40
Комбинированный слив (мойка, ванна, душ)1:481700 — 230050

Индивидуальный расчет уклона

Прокладка канализационных труб своими руками в частном доме проводится по стандартам, которые значатся в СНиП. Но можно рассчитать параметры по обустройству сетей канализации и водопровода самостоятельно. Для этого используют следующую формулу:

V√H/D ≥ K, где:

  • К – особый коэффициент, учитывающий свойства материала, который был использован при изготовлении трубы;
  • V – скорость прохождения сточных вод;
  • H – наполняемость трубы (высота потока);
  • D – сечение (диаметр) трубы.

Уклон канализационных труб можно рассчитать самостоятельно

Пояснения:

  • коэффициент К, для труб из гладких материалов (полимерных или стеклянных), должен быть равен 0,5, для металлического трубопровода – 0,6;
  • показатель V (скорость потока) – для любого трубопровода составляет 0,7-1,0 м/с;
  • соотношение H/D – говорит о наполнении трубы, и должно иметь значение от 0,3 до 0,6.

Внутренние и внешние канализационные системы

Выполняя прокладку сетей канализации и водопровода в частном доме, следует учитывать некоторые особенности, которые обуславливаются месторасположением их отдельных участков.

Внутренние системы

При монтаже труб канализации в частном доме в основном применяются два их диаметра – 50 мм и 110 мм. Первый для водоотвода, второй для унитаза.  Прокладку канализационной трубы следует проводить в соответствии со следующими рекомендациями:

  • поворот трубопровода (при его горизонтальном расположении) не следует делать под углом в 90 градусов. Для изменения направления отводы лучше устанавливать под углом в 45 градусов, это значительно облегчает проход основного потока и уменьшает вероятность скопления твердых частиц;
  • в местах поворотов системы следует установить фитинги для ревизии и удобства прочистки или демонтажа в случае засорения;
  • на коротких отдельных участках, допустимо увеличивать наклон, превышая рекомендуемую норму. Такой короткой веткой канализации может быть труба, соединяющая унитаз со стояком;
  • на каждом отдельном участке уклон трубопровода должен быть равномерным, без резких перепадов, потому что их наличие может создать условие для возникновения гидравлического удара, последствиями которого станет ремонт или демонтаж уже работающей системы.

Внешние (наружные) системы

Правильная прокладка и монтаж канализационных труб необходима не только внутри, но и вне частного дома, от точки выхода внутренней канализации до септика.

Поэтому следует обратить внимание на следующие моменты:

  • прокладка канализационных сетей проводится в траншеях глубиной от 0,5 до 0,7 метра. Величина заглубления зависит от характеристик грунта и корректируется под конкретные условия;
  • при подготовке траншей, следует использовать песок на их дне, для возможности установления правильного уклона за счет его подсыпки;
  • заранее просчитанный уклон (на погонный метр) выделить ориентиром из шнура натянутого между вбитыми колышками. Это позволит избежать ненужных просадок или возвышений канализационной системы на отдельных участках;
  • после укладки труб на дно траншеи, еще раз проверить наличие правильного уклона, и в случае необходимости поправить его за счет песчаной подушки.

Ливневая канализация

Такая же требовательная к уклону система, и ее присутствие обязательно для устранения образований скопления воды на поверхности почвы при выпадающих осадках.

Прокладка ливневой канализации

При обустройстве ливневки, учитываются те же параметры, что и для основной канализации – диаметр трубы и материал из которого она изготовлена. Средние показатели по уклону:

  • для труб с диаметром 150 мм – показатель варьируется в пределах от 0,007 до 0,008;
  • при 200 мм сечении – 0,005 до 0,007.

На частных подворьях можно обойтись и открытыми ливневыми водоотводами.

Но и при такой системе отведения воды уклон должен присутствовать:

  • для водоотводных канав – 0,003;
  • для лотков из бетона (полукруглых или прямоугольных) – 0,005.

Когда производится укладка канализационных труб какой уклон канализационной трубы должен быть?

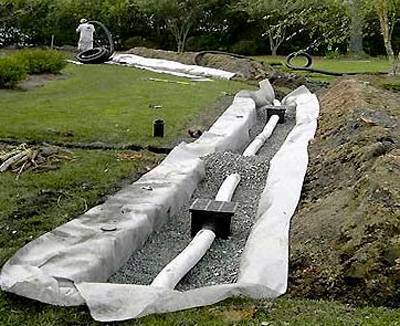

Схема устройства ливневой канализации для частного дома

Для нормальной работы канализации величина уклона должна быть в соответствии с рекомендуемыми нормами по СНиП, или просчитаны по специальной формуле.

Если придерживаться проверенных временем и эксплуатацией норм – системам канализации и водопровода многие годы не потребуется ремонт или демонтаж.

Что такое угол уклона канализационных труб

Один из принципов монтажа труб, который применяют на практике опытные строители, – возможность установки магистрали таким образом, чтобы сточные воды перемещались самотеком. Этот принцип применяют повсеместно – и при обустройстве квартир в многоэтажках, и при строительстве частных 1- или 2-этажных коттеджей.

Горизонтальные отводы, для которых и рассчитывают угол уклона, устанавливают после того, как проложены и зафиксированы стояки – вертикальные отрезки канализации. Стояки отличаются большим диаметром, чем остальные трубы.

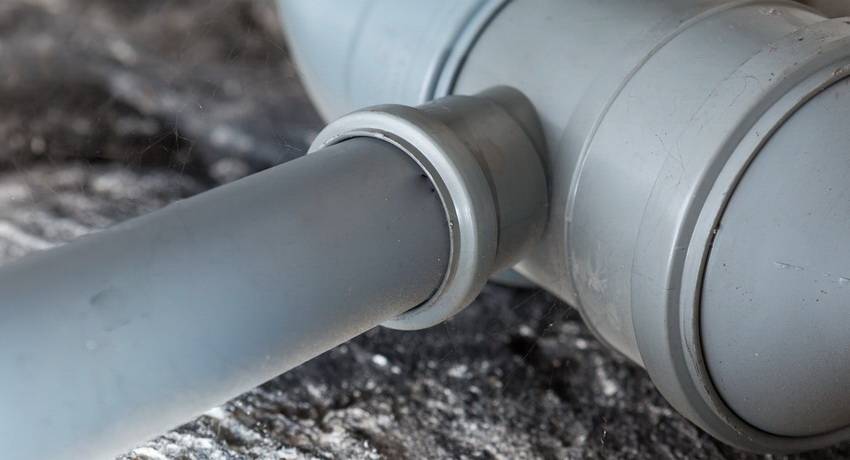

Горизонтальные ответвления присоединяют к стоякам с помощью фитингов (тройников) и направляют в сторону сантехнических приборов (унитазов, раковин, ванной, душевой кабины) по наименьшему пути.

А сейчас разберем определение угла уклона горизонтальной канализационной трубы – наружной или внутренней.

Представим, что вдоль проложенной магистрали проходит прямая линия, параллельная полу или поверхности земли в случае с наружными трубами. Если начало линии соединить с нижним концом трубопровода, то получаем угол – при правильном монтаже. Это и есть угол уклона.

Его измеряют в градусах или, что проще для восприятия, в сантиметрах на погонный метр – см/пог.м.

В процессе строительства для удобства и облегчения расчетов просто натягивают выровненный по горизонтали шнур. Его начало закрепляют у нижней точки магистрали, а конец подводят под верхнюю. Замеры угла происходят относительно его.

Расчет угла уклона напрямую связан с такими параметрами труб, как длина и диаметр.

По нормативам, изложенным в СНиП, диаметр горизонтальных отводов внутренней разводки должен отвечать следующим нормам:

  • D 40-50 мм – от посудомоечной или стиральной техники;
  • D 50 мм – от раковин, моек, ванн, писсуаров (то есть приборов с жидкими стоками;
  • D 110 мм – от унитазов.

Для наружной канализации предусмотрен диаметр труб 110-160 мм.

Важно правильно подобрать и диаметр, и угол уклона коммуникаций, иначе система будет часто выходить из строя. Рассмотрим возможные негативные последствия

Что такое угол уклона канализационных труб

Один из принципов монтажа труб, который применяют на практике опытные строители, – возможность установки магистрали таким образом, чтобы сточные воды перемещались самотеком. Этот принцип применяют повсеместно – и при обустройстве квартир в многоэтажках, и при строительстве частных 1- или 2-этажных коттеджей.

Горизонтальные отводы, для которых и рассчитывают угол уклона, устанавливают после того, как проложены и зафиксированы стояки – вертикальные отрезки канализации. Стояки отличаются большим диаметром, чем остальные трубы.

Горизонтальные ответвления присоединяют к стоякам с помощью фитингов (тройников) и направляют в сторону сантехнических приборов (унитазов, раковин, ванной, душевой кабины) по наименьшему пути.

А сейчас разберем определение угла уклона горизонтальной канализационной трубы – наружной или внутренней.

Представим, что вдоль проложенной магистрали проходит прямая линия, параллельная полу или поверхности земли в случае с наружными трубами. Если начало линии соединить с нижним концом трубопровода, то получаем угол – при правильном монтаже. Это и есть угол уклона.

Его измеряют в градусах или, что проще для восприятия, в сантиметрах на погонный метр – см/пог.м.

В процессе строительства для удобства и облегчения расчетов просто натягивают выровненный по горизонтали шнур. Его начало закрепляют у нижней точки магистрали, а конец подводят под верхнюю. Замеры угла происходят относительно его.

Расчет угла уклона напрямую связан с такими параметрами труб, как длина и диаметр.

По нормативам, изложенным в СНиП, диаметр горизонтальных отводов внутренней разводки должен отвечать следующим нормам:

  • D 40-50 мм – от посудомоечной или стиральной техники;
  • D 50 мм – от раковин, моек, ванн, писсуаров (то есть приборов с жидкими стоками;
  • D 110 мм – от унитазов.

Для наружной канализации предусмотрен диаметр труб 110-160 мм.

Важно правильно подобрать и диаметр, и угол уклона коммуникаций, иначе система будет часто выходить из строя. Рассмотрим возможные негативные последствия

Советы и рекомендации специалистов

Прежде чем закончить этап проектирования и перейди к монтажным работам важно учесть следующие факторы, которые могут повлиять на систему отвода стоков:

Возможность естественной усадки

Со временем почва может утрамбовываться под постоянным влиянием внешних факторов окружающей среды, что может привести к изменению наклона.
На особо сложных участках канализации важно устанавливать ревизионные колодцы, необходимые на случай возможных засорений при слабом оттоке сточных вод.
Несмотря на то, что расчёт уклона начинают от выходящей точки канализационной системы, все монтажные работы выполняются в обратной последовательности от септика или централизованной сточной трубы.
При составлении проекта очень важно выполнить размещение труб таким образом, чтобы расстояние от домостроения до сливного резервуара было минимальным. Чем короче трубопровод, тем меньше шанс возникновения засорений или поломок.

Правильный угол для системы отвода нечистот, образующихся в процессе жизнедеятельности человека, позволит избежать появления засорений и увеличить эксплуатационный ресурс канализации без необходимости проведения очистки.

При прокладке канализационной разводки важное значение имеет наклон трубопровода. При несоблюдении установленных СНиПом норм и рекомендаций невозможно добиться правильной работы систем отвода стоков

Исходя из сечения, длины и материала труб уклон сточной магистрали может колебаться в пределах от 1,5 см до 3 см на один метр трубопровода. Эти параметры неоднократно проверены на практике и утверждены специалистами.

https://youtube.com/watch?v=wqv_yF9c6nk

Задание уклона при монтаже канализационной трубы

Математические вычисления производить легче, чем выдержать требуемые параметры при монтаже бытовой канализации. Облегчить работу может специальный строительный прибор – угломер. Однако, можно обойтись без него.

Поскольку перепад положения одного конца слива по отношению к другому составляет известные значения, высчитываем необходимую высоту и проводим линию на стене от точки стока до предполагаемого расположения входа в сантехнический прибор с учетом угла наклона канализационных труб. Затем отвод аккуратно устанавливаем и прикрепляем к стене держателями с шагом в 40 см.

При монтаже канализации в частных домах и квартирах, следует иметь в виду, что для различной сантехники подходят трубы только определенного сечения, что влияет на уклон. Для ванн, раковин, умывальников и писсуаров достаточно небольших труб от 40 до 50 мм. Для кухонных моек, где количество крупных пищевых отходов больше – 50 мм, для унитазов – 100 мм.

В таблице приведены данные не только максимальных уклонов соединительных участков для каждого прибора домашней сантехники, но и примерные расстояния до общей сливной трубы.

Существует несколько правил, соблюдать которые необходимо при проведении работ по устройству в доме сетей канализации:

  • прямолинейность каналов. Любые искривления выводящих путей являются «слабыми» местами сети, в которых скапливаются отходы;
  • уклоны всех сливов жилища должны быть одинаковыми. Если на первом этаже частного дома значение уклона равняется 0,02, то и на втором этаже должно быть таким же. Тогда работа всей системы будет максимально продуктивной, без лишнего шума и частых аварий;
  • минимальная протяженность. Целесообразно все места в помещении, где располагаются сантехнические приборы, размещать вблизи друг от друга. Тогда соблюсти необходимый уклон слива будет намного легче;
  • гладкие трубы, выдерживающие уклон. Любые впадины на внутренней стороне илопровода являются местом потенциального засора. Поэтому не подходят гофрированные трубы. В некоторых случаях и полипропиленовая труба под воздействием горячей воды может «провиснуть», образовав контруклон. В этом месте неизбежно соберутся частицы пищи и прочих отходов. Такие участки подлежат замене.

Трубами большого размера (110 и 200 мм) устраивают выводы для наружной канализации. При этом принцип прямолинейности трасс сохраняется. В случае, если избежать изменения направления канала нельзя, используют тройные переходники с выводом на поверхность ревизионной трубы с заглушкой, которая облегчит прочистку стока.

Труба наружной канализации помещается под уклон, который проверяется специальным двухметровым уровнем. После проверки параметров засыпается песком и грунтом. Наружная канализация всегда устраивается под землей во избежание смерзания стоков и перекрытия возможности слива. Для каждого региона глубина залегания канализационных каналов определяется, исходя из климатических особенностей местности.

Рассмотренная тема при всей важности и сложности расчетов достаточно проста. Применение необходимых значений при строительстве облегчаются готовыми таблицами с нужными цифрами, которые помогут справиться с самостоятельным монтажом системы

Но при необходимости всегда можно обратиться к специалистам, которые разработают проект и подберут материалы согласно установленным строительным нормам.

Источник

Уклон канализации на 1 метр: СНиП и нормативные параметры системы

В этой статье подробно рассматривается такой нюанс монтажа системы, как правильный уклон канализации на 1 метр: СНиП и нормативные требования, которых следует придерживаться на практике, оптимальные показатели для определенных участков, рекомендации по организации разводки трубопровода. В тексте содержится обзор распространенных ошибок и советы, помогающие их избежать, и формулы, на которые стоит опираться во время проектирования магистрали для стоков.

Для обеспечения правильной и бесперебойной работы канализации при проектировании системы необходимо соблюдать нормы СНиП

Соблюдение нормативных параметров наклона труб при укладке канализации

Угол наклона водоотводящих сетей не является неизменной величиной

Норма данного показателя зависит от следующих факторов:

  • Расчетного диаметра прокладываемого трубопровода.
  • Вида материалов, применяемых для прокладки канализационной магистрали.
  • Используемой схемы монтажа линии сточной воды.

Для полноценного водоотведения нечистот важно правильно спроектировать уклон сетевой разводки. Если домашняя сеть водоотведения и сброса нечистот монтируется самостоятельно, то не следует впадать в крайности и принимать слишком крутой или минимальный угол наклона. Если домашняя сеть водоотведения и сброса нечистот монтируется самостоятельно, то не следует впадать в крайности и принимать слишком крутой или минимальный угол наклона

Если домашняя сеть водоотведения и сброса нечистот монтируется самостоятельно, то не следует впадать в крайности и принимать слишком крутой или минимальный угол наклона.

Минимальный уклон

Прокладка канализационной трубы с минимальным уклоном создает предпосылки к зарастанию полости твердыми наростами

Канализационная сеть, проектируемая с минимальным наклоном, не создает необходимых условий для перемещения сточной воды самотеком. В таких инженерных коммуникациях могут происходить следующие негативные явления:

  • Наблюдается снижение скорости потока, плотные частицы стоков не смываются водой и оседают на стенках коммуникации.
  • Происходит постепенное накопление твердых фракций и, как следствие, возникает засор внутренней полости.
  • В жилых помещениях появляется неприятный запах. Это досадное явление связано задержкой сточных вод, в которой содержатся примеси частиц с различной плотностью. Внутренняя полость начинает покрываться иловыми наростами, которые служат источником неприятных запахов.

Для устранения возникших проблем инженерную водоотводящую коммуникацию, выполненную с нарушениями технических требований, придется регулярную прочищать и проводить ревизию всей домашней сети.

Схема монтажа канализации в квартире

Крутой наклон

Прокладка домашней сети сточных вод с линейным максимальным уклоном коммуникации также не является правильным решением. При такой разводке создаются предпосылки для частных профилактических прочисток. Необходимость дополнительной чистки обусловлена следующими факторами:

  1. Высокая скорость интенсивного водяного потока не смывает твердые фракции, которые оседают на внутренней поверхности.
  2. Происходит наслоение жестких фекальных частиц стенок трубной полости. Жесткие слои фекалий спрессовываются в твердые накопления и мешают свободному перемещению стоков.
  3. Запорная арматура и стыки труб для овода отработанной воды подвергаются дополнительной нагрузке, что может привести к аварийным ситуациям, поломкам и разгерметизации водоотводящей сети.

Подробно ознакомившись с негативными последствиями неграмотной организации водоотведения бытовых стоков, можно сделать вывод, что лучше всего проводить прокладку безнапорной канализации согласно техническим правилам и требованиям СНиП.

Что такое угол уклона канализационных труб

Один из принципов монтажа труб, который применяют на практике опытные строители, – возможность установки магистрали таким образом, чтобы сточные воды перемещались самотеком. Этот принцип применяют повсеместно – и при обустройстве квартир в многоэтажках, и при строительстве частных 1- или 2-этажных коттеджей.

Горизонтальные отводы, для которых и рассчитывают угол уклона, устанавливают после того, как проложены и зафиксированы стояки – вертикальные отрезки канализации. Стояки отличаются большим диаметром, чем остальные трубы.

Горизонтальные ответвления присоединяют к стоякам с помощью фитингов (тройников) и направляют в сторону сантехнических приборов (унитазов, раковин, ванной, душевой кабины) по наименьшему пути.

А сейчас разберем определение угла уклона горизонтальной канализационной трубы – наружной или внутренней.

Представим, что вдоль проложенной магистрали проходит прямая линия, параллельная полу или поверхности земли в случае с наружными трубами. Если начало линии соединить с нижним концом трубопровода, то получаем угол – при правильном монтаже. Это и есть угол уклона.

Его измеряют в градусах или, что проще для восприятия, в сантиметрах на погонный метр – см/пог.м.

В процессе строительства для удобства и облегчения расчетов просто натягивают выровненный по горизонтали шнур. Его начало закрепляют у нижней точки магистрали, а конец подводят под верхнюю. Замеры угла происходят относительно его.

Расчет угла уклона напрямую связан с такими параметрами труб, как длина и диаметр.

По нормативам, изложенным в СНиП, диаметр горизонтальных отводов внутренней разводки должен отвечать следующим нормам:

  • D 40-50 мм – от посудомоечной или стиральной техники;
  • D 50 мм – от раковин, моек, ванн, писсуаров (то есть приборов с жидкими стоками;
  • D 110 мм – от унитазов.

Для наружной канализации предусмотрен диаметр труб 110-160 мм.

Важно правильно подобрать и диаметр, и угол уклона коммуникаций, иначе система будет часто выходить из строя. Рассмотрим возможные негативные последствия

Организация уклона в частном доме

Стоит заметить, что в частном доме организация отведения сточных вод
может быть осуществлена:

  • Напорным типом. Откачкой сточных вод занимаются насосы, и нет никакой необходимости в расчете уклона, так как его назначение теряет смысл. В качестве насосов иногда используют солофиты или по-английски solofit. Эти агрегаты дополнительно оборудованы специальными измельчителями частиц. Также могут использоваться насосы для откачки фекалий. У них на корпусе пишется буква Ф, обозначающая марку и назначение (ф70, ф100). Однако этот способ довольно затратный, поэтому к нему прибегают не многие.
  • Самотечным типом. Данный способ подразумевает самостоятельный стек сточных вод по наклоненным трубам.

Безрасчетная методика определения угла наклона

С помощью формул определить величину наклона трубы собственных домов или дач не получится, так как без специальных приборов не получится узнать о возможной степени заполняемости труб. Поэтому, чтобы определить уклон канализации на 1 метр для частного дома, прибегают к безрасчетной методике.

Данная методика подразумевает использование наибольших и наименьших значений уклона. Так, например, для внешней магистрали d110мм применяется уклон не менее 2 см на один п.м. В результате это влияет на организацию разводки трубопровода внутри помещений, и оптимальный уклон будет равняться 0,02 на метр погонный.

Уклоны сетей канализации.

За годы проектирования сетей водопровода и канализации общаешься со многими людьми: с заказчиками, архитекторами, дизайнерами, монтажниками, проектировщиками других разделов. И самый часто задаваемый профессиональный вопрос звучит так:

— С каким уклоном надо прокладывать канализацию? Разумеется, ответ на этот вопрос должен быть обоснованным. Ну а основание лучше всего искать в нормативной документации. Внутри зданий практически всегда используются трубы малых диаметров, воспользуемся СНиП для внутренних сетей. Пункт 18.2 СНиП 2.04.01-85* «Внутренний водопровод и канализация зданий» гласит:

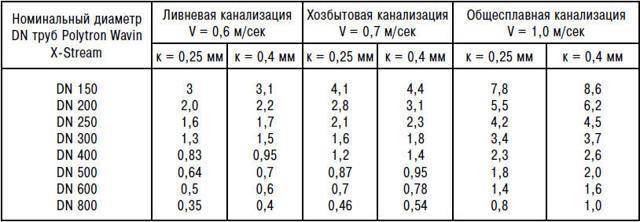

Для наружной канализации применятся диаметры труб побольше и для них есть свои нормативы. Пункт 2.41 СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения» говорит о следующем:

Обычно, молча выслушав по телефону строки из СНиП, монтажники задают второй самый частый вопрос:

— Ну если очень надо сделать уклон меньше? Что ж в СНиП есть несколько оговорок на эту тему. Касательно внутреннего водопровода речь идет о «безрасчетных участках» трубопроводов. В том же пункте 18.2 СНиП 2.04.01-85* есть формула:

здесь К = 0,5 — для трубопроводов из пластмассовых и стеклянных труб;

К = 0,6 — для трубопроводов из других материалов

При этом скорость движения жидкости должна быть не менее 0,7 м/с, а наполнение трубопроводов — не менее 0,3.»То есть теоретически, если рассчитать расход стоков, затем наполнение и, проверив скорость стоков, можно получить какой-то другой результат. Еще можно воспользоваться фундаментальным трудом Лукиных А.А. и Лукиных Н.А. «Таблицы для гидравлического расчета канализационных трубопроводов и дюкеров по формуле А.А. Павловского». Кстати, эти таблицы подойдут и для наружных сетей канализации с их большими диаметрами. Впрочем, для труб 150-200 мм для наружных сетей канализации в СНиП 2.04.03-85 есть прямая оговорка:

То есть, имея обоснование «очень надо» и большое желание, можно сэкономить целых 2 миллиметра уклона на метре для труб диаметром 200 мм. Не стоит забывать, что, кроме минимального уклона, есть и максимальный уклон прокладки канализационных труб. По пункту 18.3 СНиП 2.04.01-85*

То есть уклон 15 сантиметров на метре. Если превысить данный угол при прокладке, то возможно заиливание трубопровода канализации. Или, проще говоря, вода быстро уйдет, а все остальное останется. Соблюдайте нормы, Господа.

Уклоны сетей канализации.

За годы проектирования сетей водопровода и канализации общаешься со многими людьми: с заказчиками, архитекторами, дизайнерами, монтажниками, проектировщиками других разделов. И самый часто задаваемый профессиональный вопрос звучит так:

— С каким уклоном надо прокладывать канализацию? Разумеется, ответ на этот вопрос должен быть обоснованным. Ну а основание лучше всего искать в нормативной документации. Внутри зданий практически всегда используются трубы малых диаметров, воспользуемся СНиП для внутренних сетей. Пункт 18.2 СНиП 2.04.01-85* «Внутренний водопровод и канализация зданий» гласит:

Для наружной канализации применятся диаметры труб побольше и для них есть свои нормативы. Пункт 2.41 СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения» говорит о следующем:

Обычно, молча выслушав по телефону строки из СНиП, монтажники задают второй самый частый вопрос:

— Ну если очень надо сделать уклон меньше? Что ж в СНиП есть несколько оговорок на эту тему. Касательно внутреннего водопровода речь идет о «безрасчетных участках» трубопроводов. В том же пункте 18.2 СНиП 2.04.01-85* есть формула:

здесь К = 0,5 — для трубопроводов из пластмассовых и стеклянных труб;

К = 0,6 — для трубопроводов из других материалов

При этом скорость движения жидкости должна быть не менее 0,7 м/с, а наполнение трубопроводов — не менее 0,3.»То есть теоретически, если рассчитать расход стоков, затем наполнение и, проверив скорость стоков, можно получить какой-то другой результат. Еще можно воспользоваться фундаментальным трудом Лукиных А.А. и Лукиных Н.А. «Таблицы для гидравлического расчета канализационных трубопроводов и дюкеров по формуле А.А. Павловского». Кстати, эти таблицы подойдут и для наружных сетей канализации с их большими диаметрами. Впрочем, для труб 150-200 мм для наружных сетей канализации в СНиП 2.04.03-85 есть прямая оговорка:

То есть, имея обоснование «очень надо» и большое желание, можно сэкономить целых 2 миллиметра уклона на метре для труб диаметром 200 мм. Не стоит забывать, что, кроме минимального уклона, есть и максимальный уклон прокладки канализационных труб. По пункту 18.3 СНиП 2.04.01-85*

То есть уклон 15 сантиметров на метре. Если превысить данный угол при прокладке, то возможно заиливание трубопровода канализации. Или, проще говоря, вода быстро уйдет, а все остальное останется. Соблюдайте нормы, Господа.

Расчёт объема сточных вод

Чтобы система отведения воды от объекта работала максимально эффективно, необходимо точно рассчитывать средний объем осадков

Чтобы система отведения воды от объекта работала максимально эффективно, необходимо точно рассчитывать средний объем осадков, выпадаемый на конкретной местности в течение месяца. Для этого можно воспользоваться формулой, взятой из СНиП 2.04.03-85:

Здесь показатели являются следующими данными:

  • Q — средний объем дождевой или талой воды. который необходимо будет отводить с участка;
  • q20 — интенсивность дождевых или снежных осадков на конкретного региона России. Данные прописаны в таблицах СНиП по каждой конкретной местности;
  • F — итоговая площадь всех крыш и площадок, с которых будет отводиться ливневая или снежная сточная вода;
  • Ψ — коэффициент поправки. который позволяет добиться максимально точных расчётов по среднему объему воды для отведения. Этот показатель полностью зависит от типа покрытия, с которого будет отводиться жидкость.

Показатели коэффициента также прописаны в таблицах СНиП 2.04.03-85 и имеют такую формулировку:

  • Кровли любого типа — коэффициент равен 1;
  • Площадки и дорожки из асфальта — коэффициент 0,95;
  • Для площадок и объектов из бетона — коэффициент равен 0,85;
  • Для щебня с примесью битума — коэффициент 0,6;
  • А для простой щебенки в чистом виде — 0,4.

Благодаря использованию такой формулы удается максимально точно рассчитать объемы дождевой или талой снежной воды, которые будут «атаковать» объект в каждый из сезонов.

Как подобрать?

Выбор угла укладки канализационных труб осуществляется по следующим критериям:

  1. Диаметр используемых элементов и их наполняемость.
  2. Протяженность всей конструкции.
  3. Используемые материалы.
  4. Уровень промерзания почвы, а также уровень грунтовых вод.
  5. Соответствие угла СНиПам.
  6. Общая нагрузка на систему.

Следует при ее монтаже соблюдать ряд правил:

  1. Во-первых, следует минимизировать количество всевозможных поворотов и стыков.
  2. Во-вторых, в тех случаях, когда поворот необходим, использовать два фитинга по 45 градусов, вместо одного на 90, экономия в этом случае может выйти боком, так как фитинги под 90 градусов более предрасположены к засорам.
  3. Также, для предотвращения скопления стоков на одном участке, следует использовать именно косые тройники.
  4. Канализационную магистраль необходимо делать минимальной протяженности, минимизируя ее длину за счет расположения фанового стояка рядом с унитазом.

Важность наклона

Для нормальной работоспособности канализационной системы крайне важно сделать точные расчеты. Чем чреваты ошибки?

  • Слишком большой уклон приведет к ускоренному оттоку, что будет сопровождаться сильным шумом. При этом быстро стирается внутренняя поверхность и замедляется самоочищение.
  • Недостаточный уровень грозит засорениями системы, особенно если в ней не предусмотрено фекального бытового насоса. Место закупорки трубопровода трудно диагностировать и на ремонт уходит много времени.

Лучше всего, когда движение стоков происходит со скорость 0,7 -1 м/с. В процессе расчетов обязательно нужно учесть диаметр, материал и наполненность (гидродавление) труб.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
