Монтаж и схема подключения мультисплит-системы кондиционирования

Соединение блоков и включение в сеть

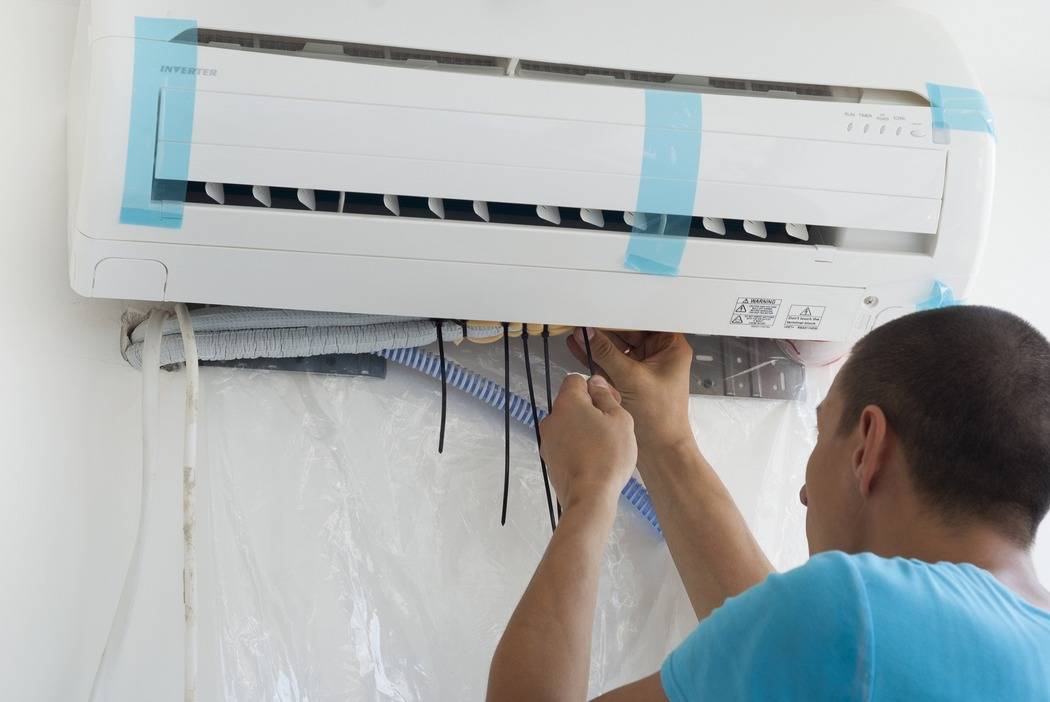

Перед включением в розетку выполняется соединение внешнего и внутреннего блоков охладителя. Что бы правильно запитать устройство необходимо придерживаться следующей последовательности при работе с внутренним блоком:

1. снять внешнюю панель;
2. удалить защитную крышку с клемм;
3. демонтировать фиксатор кабеля;
4. проложить кабель через специальное отверстие в задней части блока;
5. зачистить концы кабеля и затянуть их в клеммах;
6. закрепить провод фиксатором;
7. вернуть декоративную крышку на место.

Аналогичным образом подключается внешний модуль, у которого демонтируется защитная крышка. Перед включением в сеть обязательно проверяют правильность соединения по схеме.

Что потребуется для самостоятельного монтажа

Вы, наверное, в курсе, сколько стоит установка кондиционера специалистами. При вопросе откуда такие цены, ведь работы всего на 3 часа, отвечают, что очень дорогое оборудование и его амортизация составляет значительную долю стоимости. Возможно, это и так, но большая часть этого оборудования может уже быть в хозяйстве. Исключение — вакуумный насос, но многие бригады обходятся без него, так как стоит нормальный действительно много, а от плохого никакого толку.

При монтаже важно соблюдать горизонтальность установки блоков. Для этого нужен хороший строительный уровень

Оборудование

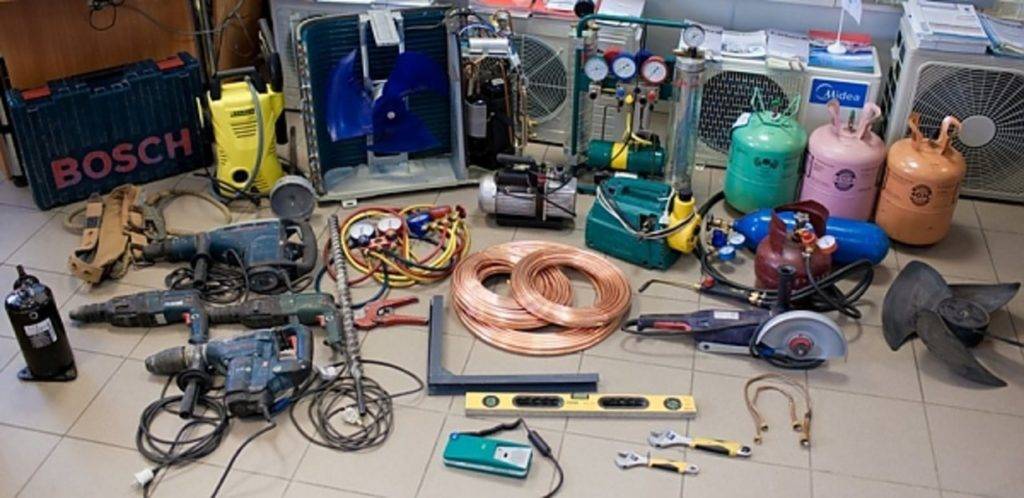

Итак, для установки кондиционера своими руками потребуется следующее оборудование:

• Перфоратор, чтобы проделать дырку в наружной стене, в которую прокладывают коммуникации, связывающие внутренний и наружный блоки.
• Дрель для установки крепежа с набором сверл разного диаметра.
• Труборез для разрезания медных труб и риммер для удаления заусенец (можно обойтись напильником/натфилем и наждачной бумагой).
• Развальцовщик для медных труб.

Устройство для развальцовки труб

Для идеальной установки необходим вакуумный насос, но обычно взять его негде и на трассах до 6 метров обходятся без него.

Материалы

Для соединения и установки двух блоков сплит-систем нужны будут следующие расходные материалы:

Кабель для подключения питания и для соединения блоков. Марка и параметры кабеля зависят от производителей и указываются обычно в паспорте в инструкции по установке. Обычно это 4-х жильный кабель с сечением 2 мм2 или 2,5 мм2. Длина кабеля равна длине трассы с небольшим запасом.
Медные толстостенные бесшовные трубы (не водопроводные, а специальные для систем охлаждения и кондиционирования). Трубы потребуются двух диаметров — большего и меньшего. Конкретные цифры будут указаны в мануале, длина каждого отрезка равна длине трассы плюс 20-30 см на запас
Еще раз обращаем внимание, что медные трубы не водопроводные, а для холодильной промышленности. В них другая медь — более мягкая, которая хорошо развальцуется и сможет обеспечить требуемую герметичность
Транспортировать и хранить медные трубки надо с заглушенными краями — для исключения попадания туда пыли

Это очень важно.
Медные трубы нужны специальные, с толстой стенкой, бесшовные из мягкой меди
Утеплитель для труб из технического каучука. Есть темно-серого или черного цвета

Цвет на качестве не отражается, поставляется в отрезках по два метра. Требуемая длина — равна длине трассы. Нужен утеплитель под оба диаметра труб — больший и меньший.
Дренажная трубка. Специалисты советуют ставить специальный гофрированный шланг с пластиковой спиралью внутри. При самостоятельной установке его часто заменяют полипропиленовой трубой. Длина дренажной трубки — длина трассы плюс 80 см.
Два L-образных кронштейна для крепления наружного блока. Их размер должен соответствовать габаритам блока, а несущая способность должны превышать его массу в в 4-5 раз. Этот запас необходим для компенсации ветровых и снеговых нагрузок. Желательно их покупать в фирмах, торгующих комплектующими для кондиционеров. Обычные кронштейны могут оказаться ненадежными.

Кронштейны для кондиционеров должны выдерживать большую нагрузку — в 3-4 раза превышающую массу наружного блока

• Болты, анкера, дюбеля. Тип, размеры и количество зависят от типа кронштейнов и монтажной пластины для внутреннего блока, а также от типа стен, на которые монтируется кондиционер.
• Пластиковый короб 60*80 см — для того чтобы можно было закрыть проложенные коммуникации.

Это все, что необходимо для установки кондиционера своими руками.

Виды МСС

Различают две разных систем:

• Фиксированные;
• Наборные.

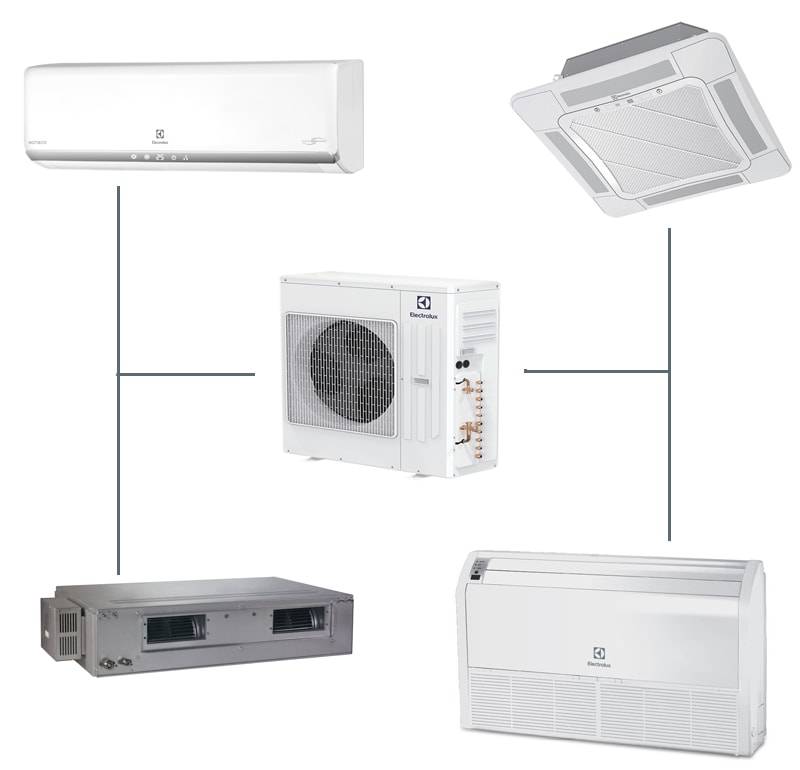

Что такое мульти сплит система фиксированного вида? Как правило, она продается в виде окончательной комплектации, в нее входит несколько блоков, которые подлежат установке внутри помещения, и зависит от модели устройства (можно располагать 2 -4 штуки).

Мульти сплит система

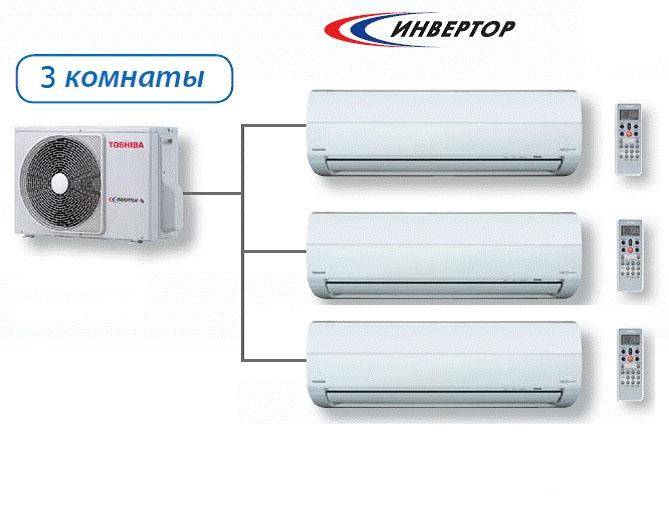

В наружной части фиксированной системы мульти имеется определенное число портов для подключения патрубков подающих фреон и межблочного кабеля, предназначенного для соединения между собой двух частей кондиционера (внутренней и наружной). Каждая модель обладает определенной производительностью. Внешняя часть, которая устанавливается снаружи помещения, может быть оснащена как одним, так и двумя компрессорами сразу. Часть оборудования, которая располагается внутри помещения, имеет один компрессор и работает только в одном режиме.

Современные конструкции кондиционеров устроены таким образом, что в тот момент, когда один компрессор воздействует на первый внутренний блок, а второй – на другой или сразу 2 – 3 блока. Либо картина может выглядеть так, что оба установленных компрессора будут одновременно служить двум блокам. В такой ситуации, у каждого компрессора будут свой контур, который будет работать сам по себе, несмотря на функциональность другого.

Это позволит включить внутренние блоки противоположных холодильных контуров, которые будут работать в различных режимах. Такого рода функциональность позволена лишь фиксированным МСС. В комплектацию каждой внутренней части кондиционера входит пульт, который может подойти к любому устройству данной системы. К сожалению, несмотря на многофункциональность такого рода оборудования, принцип работы мульти плит системы – все блоки работают в одном режиме. Иначе говоря, если один блок установлен на обогрев, все последующие блоки также будут работать на обогрев, а не на холод.

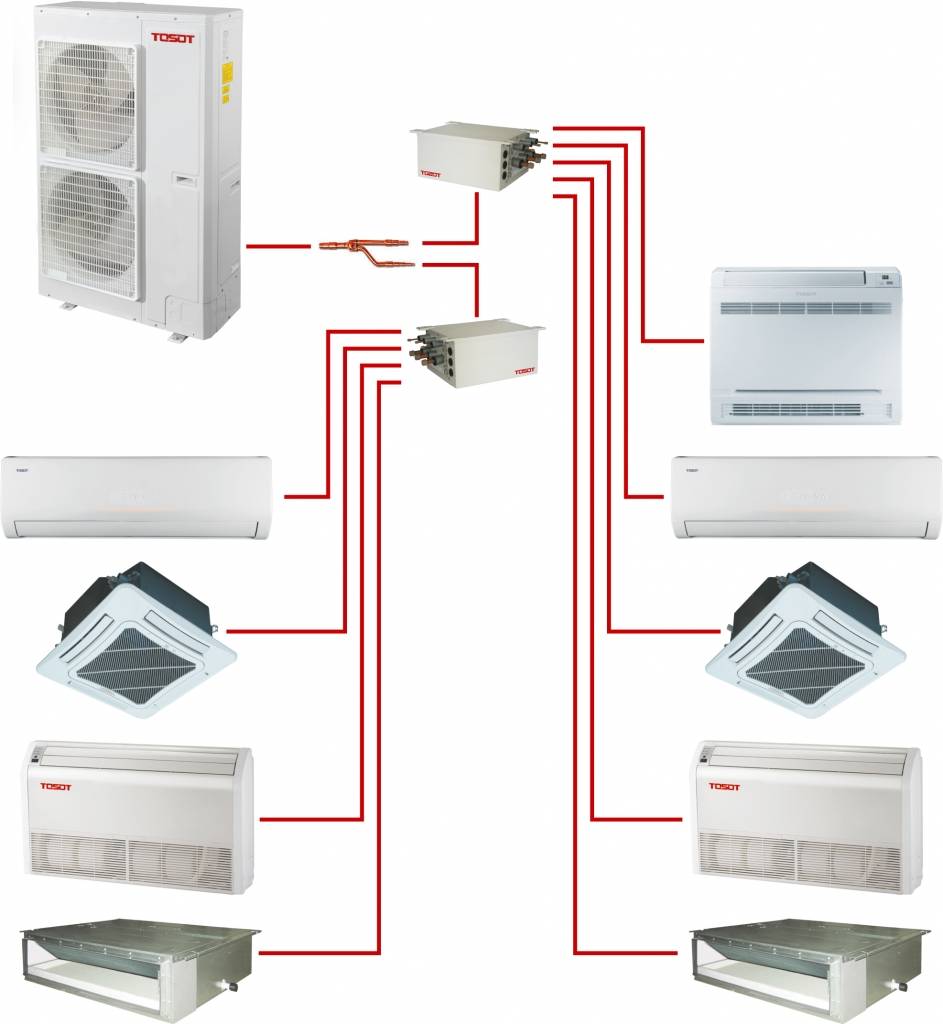

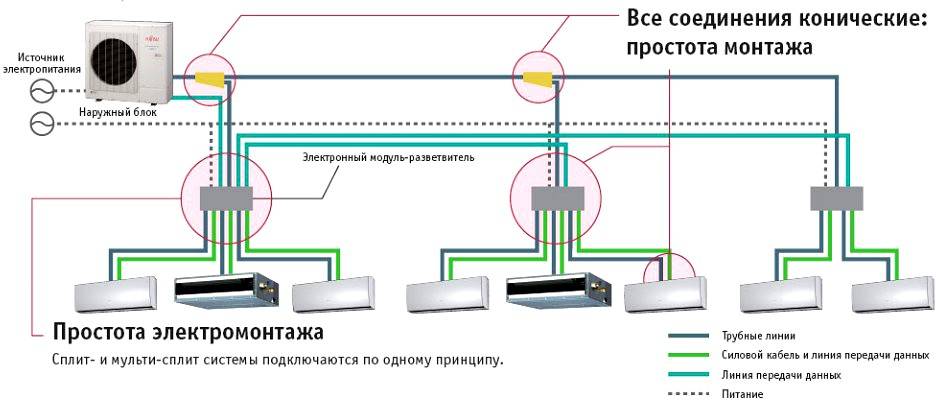

В отличие от фиксированных, наборные МСС могут включать значительно большее количество устройств (можно подключить до 16 механизмов). Подключение к наружной части осуществляется благодаря системе разветвителей фреонового контура. Часть кондиционера, предназначенная для размещения снаружи помещения, можно установить до трех компрессоров, которые завязываются в единый холодильный контур.

Сплит система

Условия функционального режима работы данного вида МСС ничем не отличаются от предыдущего, блоки также могут работать либо только на подачу тепла, либо – холода.

Если кондиционер функционирует в режиме подачи холодного воздуха на одном или сразу на нескольких блоках можно включить режим осушения. Он немного схож с режимом охлаждения, поэтому такая работа вполне безопасна. МСС позволяет подключить любое количество блоков, единственное ограничение устанавливается производительностью наружного блока, которую устанавливает производитель кондиционеров.

Тип внутренней части кондиционера, и его производительность зависят от параметров интерьера и теплопритока и устанавливаются с учетом каждого отдельного помещения. В одну МСС наборного вида может входить несколько внутренних блоков разного типа.

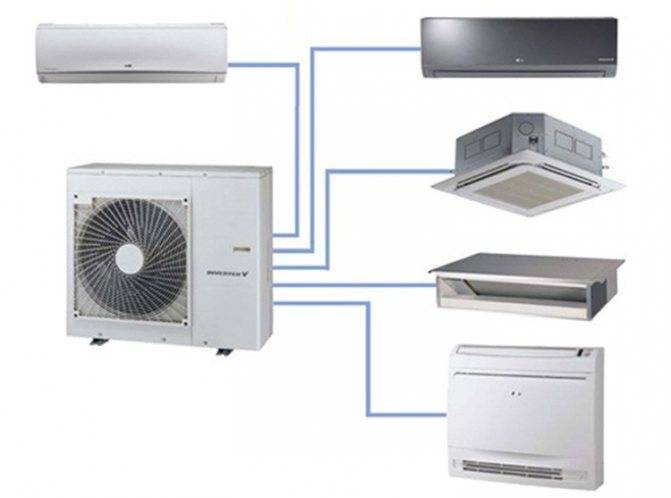

Комбинация может состоять из любого числа блоков с различной конфигурацией. Существуют следующие типы устройств:

1. Настенные изделия;
2. Напольно – потолочный кондиционер;
3. Простой потолочный тип;
4. Кассетное оборудование;
5. Канальное устройство;
6. Тип колонного кондиционера.

Управляющий пульт может задавать режим работы для всех внутренних блоков. Соответственно, принцип действия мульти сплит системы заключается в том, что если один из блоков был установлен на охлаждающий режим, все последующие механизмы будут функционировать в этом же самом режиме, и наоборот. Включенный режим обогрева или осушения будет действовать одновременно на всех устройствах, поэтому на каком – то из них включить другой режим будет невозможно.

Гибкость и удобство

Как можно понять из перечисленных достоинств установка мульти-сплит системы обеспечивает непревзойденную гибкость и удобство, позволяя вам выбрать наиболее подходящий внутренний блок для каждой комнаты вашего дома. Вы можете установить большой и мощный кондиционер для больших комнат и, соответственно, меньший, более тихий для спальни, каждый из которых будет работать от одного внешнего блока. Это позволит вам более тонко контролировать температуру и окружающую среду в вашем доме, в каждой из комнат по отдельности. Благодаря индивидуальной настройке температур в каждой комнате вы сэкономите деньги и оптимизируете комфорт, добившись необходимого уровня охлаждения или обогрева. В основном вы сможете иметь до пяти отдельных внутренних блоков, питаемых от одного внешнего.

Правильный монтаж сплит-системы

Есть несколько важных моментов, которые стоит и необходимо знать перед покупкой климатического оборудования и для того, чтобы самостоятельно установить сплит систему.

Размеры. Будучи под впечатлением от обилия функций кондиционера, при выборе можно забыть едва ли не о самом главном – размере устройства

Уделите этому внимание в первую очередь, чтобы не пришлось, затем ломать голову, куда же пристроить покупку, габариты оборудования могут не вписаться в желаемое вами место установки. Вторым, но не менее важным аспектом является энергопотребление

Убедитесь, что ваша сеть потянет, приобретаемый вами кондиционер

Этим вы избавите себя от лишних и ненужных хлопот и пощадите другую бытовую технику в доме.  Внешний вид. Доброкачественная техника защищена специальным акриловым покрытием, которое предотвращает скорый износ оборудования гораздо лучше, чем стандартная краска.

• просверление отверстий в стенке;
• крепеж внешнего и внутреннего блоков;
• монтирование дренажа и установка внешнего блока;
• монтирование трубопровода;
• монтирование соединительных частей электрики;
• изъятие кислорода и тестовый запуск.

Установку лучше осуществлять при ремонте, так как не избежать просверливания дырок в стенке. Некоторые моменты при монтировании внешнего блока кондиционера: Установка его на не застеклённом балконе предоставляет удобный доступ к блоку, в случае профилактики, которая, к слову необходима. Если не застеклённого балкона нет, следует устанавливать в пределах досягаемости.

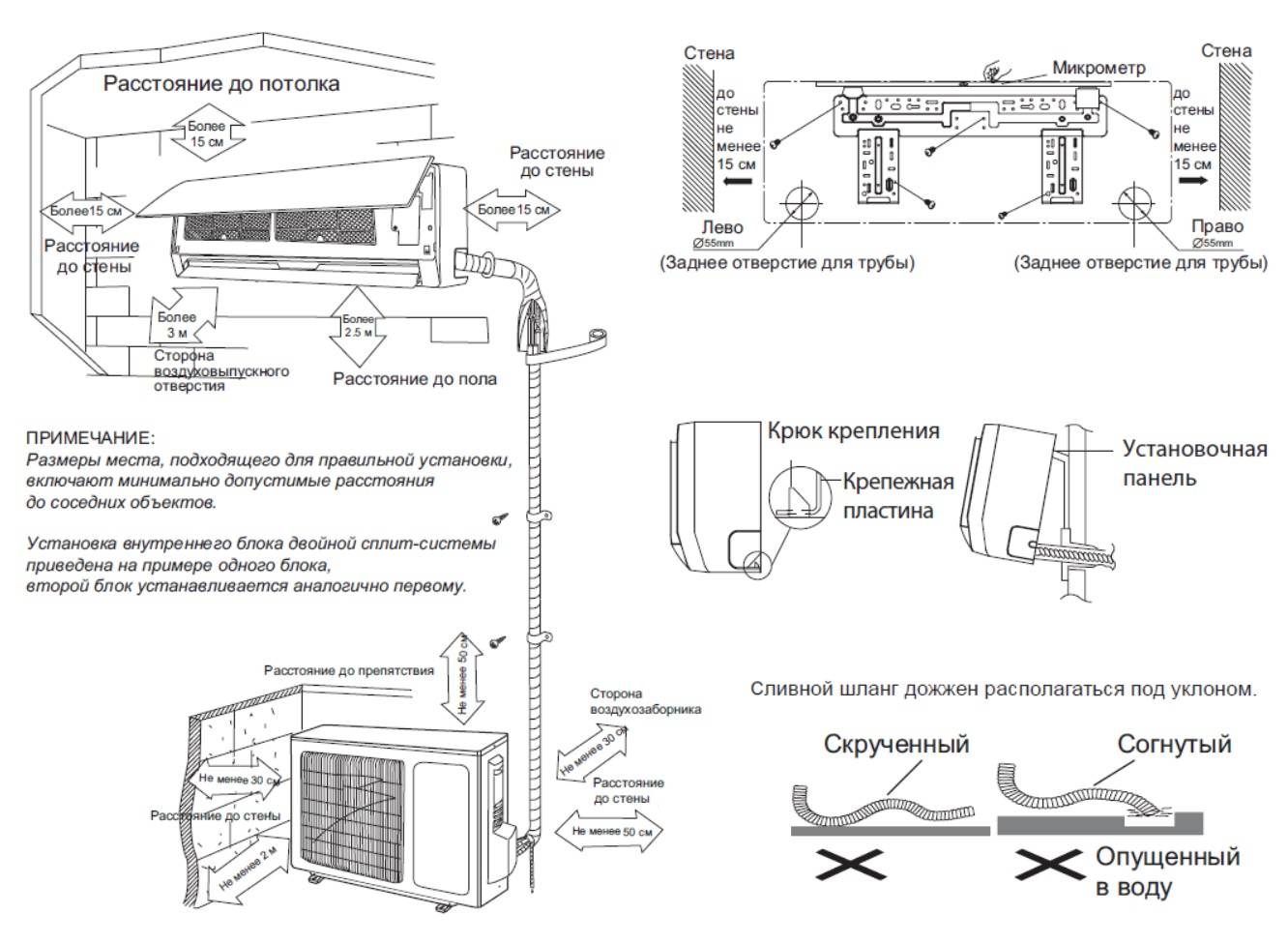

Внешний блок сплит системы обязан находиться на расстоянии не меньше 10 см от стенки, во избежание перегрева самого мотора компрессора и как итог выхода его из рабочего состояния. Для крепежа внешнего блока просверливают дырки в стенке и используются нужные устройства крепежа, которые рассчитанного выдерживать массу прибора. На какой бы высоте не находилась сплит-система, крайне желательным является монтировка специального навеса над ней, для защиты от осадков.

Внутренний блок располагается на ножках, крепящихся к стенке или при верхней установке к потолку и должен быть монтирован относительно равномерно, иначе из него будет выливаться жидкость, которая по дренажной трубе выводиться извне, зачастую на улицу.

Не монтируется внутренний блок над источниками тепла и при высоких температурах, такое положение заставляет его трудиться через меру, что приводит к скорому выводу системы из рабочего состояния. Не стоит также заниматься монтажом при высоких уровнях вибрации и шума. Такие колебания могут сбить управление электроники, что плохо отразится на ее правильной работе.

Такая самостоятельная установка сплит системы и монтаж внутреннего блока должна быть проведена при условии правильной циркуляция потока воздуха. Общее размеры по отношению к стенке и оборудованию должны составлять около 2-3 метров, иначе кислород, выходящий из прибора, “отбиваясь” от препятствий будет возвращаться с той же температурой, и настройки кондиционера будут показывать, что климат внутри помещения установлен, что приведёт к его отключению. Поберегите здоровье и не устанавливайте внутренний блок непосредственно над кроватью. Все мы прекрасно понимаем, что жара порой бывает невыносимой и как приятно поваляться под холодными дуновениями кондиционера, но вы должны отдавать себе отчёт в том, что это ни к чему хорошему не приведёт и затем придётся платить цену за минутную слабость в виде простудного заболевания. Особенно актуально, если в доме дети.

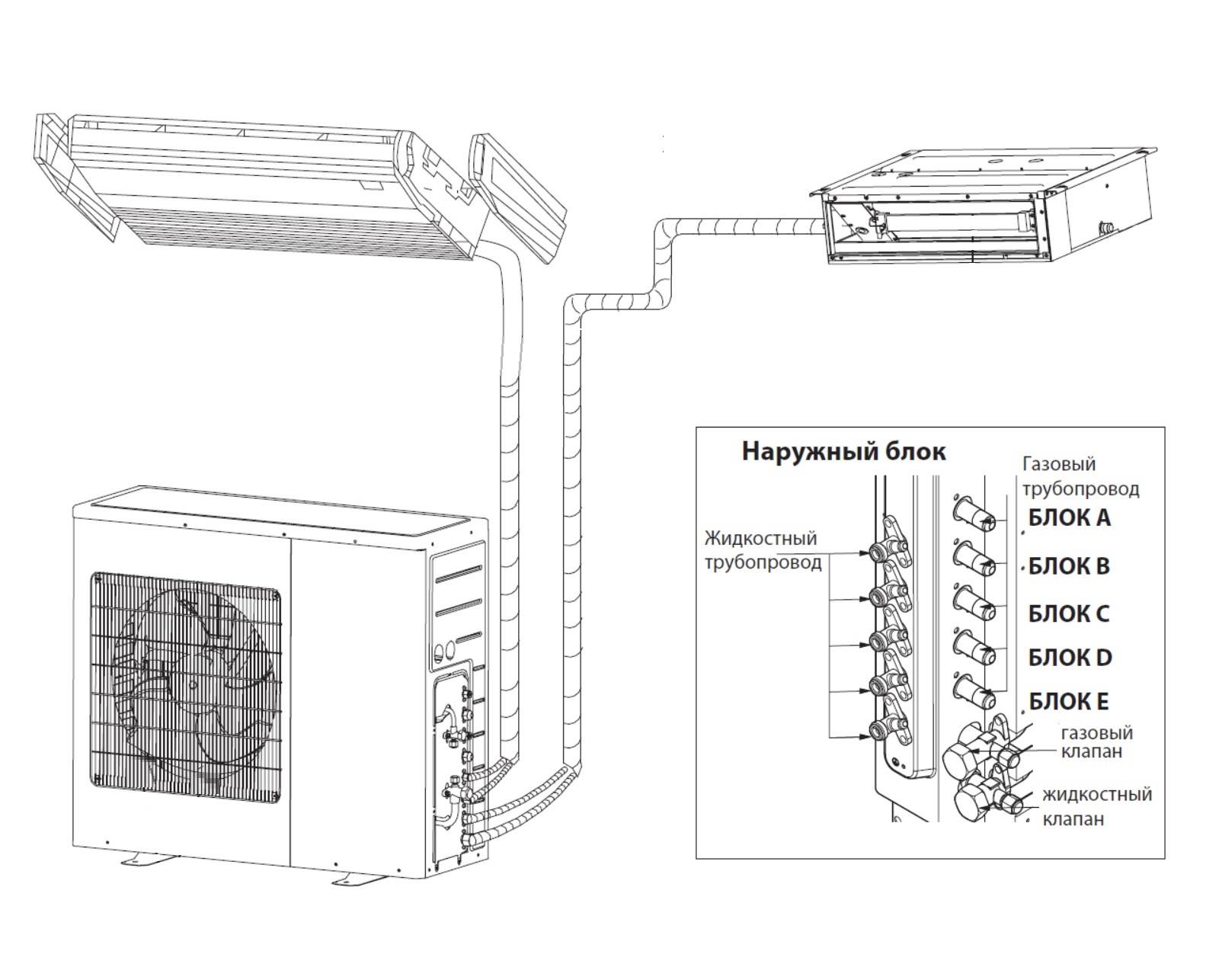

Процесс монтирования трубопровода один из важнейших шагов. Категорически запрещено гнуть трубку с фреоном. Если эти трубки закручиваются в круг, это осложнит накачку компрессора холодом, что впоследствии приведёт к неисправностям и выходу из равновесия агрегат. Для крепежа дренажного трубопровода следует использовать только армированную трубку, которая разработана именно для таких работ и будет легко сгибаться.

Трубопровод системы в необходимом порядке обязан быть сухим и чистым, без влаги и воздуха внутри, которые при совместном взаимоконтакте с фреоном оказывают неблагоприятный эффект на работоспособность устройства. Рекомендуется использовать вакуумный насос. Не стоит пренебрегать данной операцией, если хотите, чтобы ваш кондиционер долго служил.

Что потребуется для самостоятельного монтажа

Основное, что потребуется для самостоятельного монтажа сплит-системы – это инструменты и материалы. Специалисты не просто так устанавливают большую стоимость за установку кондиционера, ведь оборудование стоит дорого. Не стоит забывать и о необходимости его армотизации.

Инструменты для установки

• Перфоратор (инструмент для создания отверстия в стене, через которое прокладываются коммуникацию и соединяются блоки сплит-системы);
• Дрель и сверла разного диаметра, которые понадобятся для установки основы (крепежа) для кондиционера;
• Развальцовщик медных труб, с помощью которого производится деформация трубы под необходимый диаметр;
• Труборез, с помощью которого осуществляется резка медных труб;
• Риммер или обычный напильник, которые нужны для зачистки труб и удаления заусенец.

Материалы

Список материалов для установки сплита своими руками больше и включает в себя следующие  объекты:

1. Медные бесшовные трубы исключительно для кондиционеров. Есть разница между такими и водопроводными трубами. Для сплит-систем используются мягкие трубы, которые удачно позволяют создать хорошую герметизацию. По диаметру этот материал делится на большой и средний размер. Необходимая длина должна быть на 20 см больше, чем длина коммуникации;
2. Кабель для соединения блоков сплит-системы. Зачастую используют 4-жильный провод с толщиной сечения 2-2,5 квадратных миллиметра. Длина кабеля должна соответствовать длине коммуникации или быть немного больше;
3. Дренажная трубка – спиралеобразный пластиковый шланг;
4. Утеплитель для труб из каучука;
5. Кронштейны для крепления наружного блока. Размеры зависят от габаритов блока и несущей способности стены;
6. Крепеж (дюбеля, анкера, болты, шурупы и т.д.);
7. Пластиковый короб для того, чтобы спрятать коммуникации в конце установки сплит-системы.

Что потребуется для самостоятельного монтажа

Основное, что потребуется для самостоятельного монтажа сплит-системы – это инструменты и материалы. Специалисты не просто так устанавливают большую стоимость за установку кондиционера, ведь оборудование стоит дорого. Не стоит забывать и о необходимости его армотизации.

Инструменты для установки

• Перфоратор (инструмент для создания отверстия в стене, через которое прокладываются коммуникацию и соединяются блоки сплит-системы);
• Дрель и сверла разного диаметра, которые понадобятся для установки основы (крепежа) для кондиционера;
• Развальцовщик медных труб, с помощью которого производится деформация трубы под необходимый диаметр;
• Труборез, с помощью которого осуществляется резка медных труб;
• Риммер или обычный напильник, которые нужны для зачистки труб и удаления заусенец.

Материалы

Список материалов для установки сплита своими руками больше и включает в себя следующие  объекты:

1. Медные бесшовные трубы исключительно для кондиционеров. Есть разница между такими и водопроводными трубами. Для сплит-систем используются мягкие трубы, которые удачно позволяют создать хорошую герметизацию. По диаметру этот материал делится на большой и средний размер. Необходимая длина должна быть на 20 см больше, чем длина коммуникации;
2. Кабель для соединения блоков сплит-системы. Зачастую используют 4-жильный провод с толщиной сечения 2-2,5 квадратных миллиметра. Длина кабеля должна соответствовать длине коммуникации или быть немного больше;
3. Дренажная трубка – спиралеобразный пластиковый шланг;
4. Утеплитель для труб из каучука;
5. Кронштейны для крепления наружного блока. Размеры зависят от габаритов блока и несущей способности стены;
6. Крепеж (дюбеля, анкера, болты, шурупы и т.д.);
7. Пластиковый короб для того, чтобы спрятать коммуникации в конце установки сплит-системы.

Требования

Электрическая схема подключения кондиционера, предназначенного для бытового использования, имеет существенные отличия от порядка монтажа приборов промышленного и полупромышленного назначения. Подключение последних производится к трехфазной сети. Бытовые работают от однофазной.

Подключение кондиционера к электросети выполняют двумя основными способами:

• Путем прямого подключения к системе электроснабжения через розетку;
• Посредством прокладки выделенной линии к электрическому щитку.

Для бытовых кондиционеров последний способ практически не используется. Они обычно подключаются через розетку. Перед этим выполняется ряд подготовительных работ с соблюдением Правил устройства установок и ряда иных нормативных документов. Чтобы не допустить ошибок, стоит разобраться,как подключить кондиционер к электросети выбранным способом, чтобы оборудование прослужило достаточно долго.

Подключение электропитания к кондиционеру – общие вопросы

Современная климатическая техника универсальна, практична, ею удобно пользоваться. Покупка и установка кондиционера в квартире, подходящего по техническим характеристикам, избавит жильцов от дискомфорта, связанного с температурно-влажностным режимом, создаст в помещении здоровую атмосферу, благоприятную для отдыха и работы.

Принципиально важными особенностями устройства кондиционера с точки зрения монтажа является их конструктивное решение. Есть моноблочные приборы, состоящие из одного модуля, и мульти блочные – сплит и мульти сплит системы.

Работы по подведению электропитания к кондиционеру следующие: проводится монтаж кабеля, соединяющего внешний и внутренний блоки устройства. Второй кабель должен соединить внутренний блок кондиционера с электрощитовой или, в крайнем случае, электрической розетке. Исходя из потребляемой кондиционером мощности, его или включают в действующую электросеть, или к его внутреннему блоку подводится отдельная электролиния, подключаемая в электрощитовой посредством отдельного автомата.

Монтаж электропроводки ведут в сделанные в стене штробы, используя гофрированные рукава или посредством использования специальных декоративных коробов.

Общие рекомендации

Электросхема кондиционера для бытового обслуживания отличается от подключения трехфазного устройства, которое применяется в крупных офисах различного назначения, бизнес-центрах, супермаркетах.

Необходимо помнить, что электромонтаж выполняется  в соответствии с Правилами устройства установок и соответствующими нормативными актами.

К подключению блоков к электросети следует тщательно подготовиться.  Для этого следует:

• внимательно ознакомиться со схемами и спецификациями на узлы и материалы прибора;
• осмотреть существующую систему электроснабжения, в том числе расположение и поперечное сечение входящих кабелей;
• протестировать намеченную трассу детектором на предмет отсутствия внутренней электропроводки и металлических элементов строительных конструкций;
• проанализировать состав стен, на поверхности или внутри которых будут выполняться электрические работы.

Подключение системы кондиционирования  невозможно при наличии старой алюминиевой проводки  в доме и отсутствии заземления.

Непосредственная прокладка кабеля должна выполняться с учетом нижеприведенных требований:

• распределительная коробка, выключатель, розетка под бытовой кондиционер располагаются в доступном месте;
• розетка устанавливается на расстоянии не менее 50 см до пола и заземленных металлических элементов (батарей, труб водо- и теплоснабжения);
• прокладка провода идет только по горизонтали и по вертикали;
• при горизонтальной прокладке отступают:

— от карниза 5-10 см,

— от потолка – 15 см,

— от плинтуса – 15-20 см;

• между вертикально протянутым проводом и углами, а также оконными и дверными проемами должно быть минимум 10 см;
• прокладка параллельно газовым трубам осуществляется на расстоянии 1м от них;
• от труб отопления электрический провод защищают изоляцией.

Кроме того, нужно соблюдать следующие правила подключения приборов к электросети:

• категорически запрещено соединять провода скручиванием. Наращивание выполняется при помощи клеммных колодок или болтов;
• не разрешается соединять провод из алюминия и меди в связи с их различной электропроводимостью (у медного кабеля этот показатель в полтора раза больше).

Внешняя проводка

Если выбран способ прокладки на поверхности стены, то фиксация кабелей выполняется через каждые 50-60 см пластмассовыми хомутами, которые в свою очередь укрепляют на стене шурупами. При использовании коробов, в которые укладывают провод, их крепят клеем либо шурупами.

Внутренняя проводка

Кабели, скрытые в стене, прокладывают в пластмассовых гофротрубах, предварительно сделав выемку (штроб) необходимой длины. Обычно гофротрубу закрепляют внутри стены хомутами. Если глубина штроба составляет  2 см и более, то допускается выполнять работы без гофротрубы.

Провода запрещено прокладывать пучками и на расстоянии друг от друга меньше 3 мм.

Профилактические меры

Для того, чтобы ваша сплит-система прослужил вам как можно дольше, не нужно пренебрегать данными мерами. Как правило, организация, занимавшаяся монтажом вашего кондиционера, будет периодически давать о себе знать, предлагая услуги очистки и профилактики вашего устройства. Решение остаётся за вами – доверить дело профессионалам, что обойдётся вам в определённую сумму, но даст гарантию надёжности (если конечно вы не ошиблись с выбором персонала, который этим занимается) или же на свой страх и риск можете произвести профилактику сами.

Часто бывает так, что приобретя дорогостоящее климатическое оборудование, покупатели обращаются в сомнительные организации, которые заманивают своими, якобы, щадящими ценами за услугу установить сплит систему своими руками. Такие “мастера” зачастую обходятся самым минимумом инструментов, среди которых возможно не оказаться как раз необходимых и выполнение такой работы в скором времени отправит ваш кондиционер на свалку. Обращайтесь, опять же, в проверенные организации, с квалифицированными работниками, обладающими всеми нужными навыками и опытом.

Как правило, монтажом кондиционеров занимается специальная бригада, со своим оборудованием для подключения сплит системы к электросети без розетки.

Как правило, самыми распространёнными проблемами с работой сплит-системы являются загрязнение фильтров и утечка фреона. Фильтр, который нужен для защиты теплообменника пачкается, и время от времени на нём накапливается пыль, что мешает эффективной работе системы. Для уборки будет достаточно, достать его, вытрусить пыль и промыть водой. Все просушить и поставить обратно.

1. При утечке фреона или его израсходовании, требуется дозаправка, приблизительно раз в год.
2. При включении сплит-системы в зимние периоды, она может включать в себя функцию нагрева воздуха, вода в наружном дренажном трубопроводе может подвергаться заморозке и образованию в ней пробок. Для быстрого подогрева дренажного трубопровода используют специальный кабель, но как показывает практика, это делают достаточно редко. К тому же включение кондиционера зимой подразумевает крайние меры, так как жилищно-коммунальные службы порой не особо торопятся начинать отопительный сезон. Так что без особой надобности лучше воздержаться от использования кондиционера в зимний период.
