Водоприемные колодцы
В накопительные колодцы выводят воду, собранную ливневой канализацией. Она может проходить очистку и использоваться для полива или технических нужд, откачиваться насосом, сбрасываться в ближайший овраг, водоем и т.п.
Емкость дренажного колодца определяется площадью водосбора, количеством осадков, интенсивностью таяния снегов. Она должна быть такой, чтобы шахта не переполнялась даже в периоды пиковых нагрузок.
Конструкция:
- основная часть — шахта из гофрированной пластиковой трубы большого диаметра, бетонных колец, со стенками из кирпича и т.п. Устанавливается вертикально в нижней точке системы линейного водоотвода;
- дно не должно пропускать воду, для сборных конструкций при его монтаже выполняется гидроизоляция стыков, соединений;
- патрубки обустраивают в точках ввода канализационных труб, для них выполняют гидроизоляцию. Их размещают так, чтобы избежать обратного тока воды в систему линейного водоотвода при наполнении водоприемной емкости;
- крышка является съемной, закрывает наземную часть шахты, используется для доступа внутрь нее, контроля над состоянием колодца, откачивания воды.
Чтобы водоприемный колодец не заиливался, при монтаже ливневой канализации используют пескоуловители, сифоны, возможна установка фильтрационного оборудования. Заиливание может происходить из-за трещин, зазоров в стенках, в местах стыков бетонных колец, ввода труб. При монтаже эти участки изолируют, обрабатывают герметиком. Установку выполняют на отсыпанное щебнем и песком основание либо с использованием бетонирования. Для шахты предварительно обустраивают котлован. После выравнивания стенок по вертикали котлован засыпается с постоянным трамбованием, чтобы сохранить вертикальность шахты.
Правила и рекомендации по эксплуатации ливневой канализации
Монтаж кабельного обогрева
Безусловно, собранная ливневая канализация будет надежно работать без сбоев и особых проблем, если соблюдать некоторые правила, касающиеся ее эксплуатации.
- Обслуживание и уход.
- Чтобы защитить систему от лишнего попадания в нее мусора, все выпуски труб и колодцы во время штатного использования следует закрывать люками.
- После того как прошли сильные дожди или закончились паводки, рекомендуется осмотреть всю систему. Если есть потребность, то лотки следует прочистить от мусора.
- Выполнять своевременную промывку системы. Для этого можно использовать насос, под давлением прогонять воду по всей системе труб и лотков.
- Следует помнить, что приступать к чистке труб можно только тогда, когда все колодцы уже почищены.
Ремонт ливневки. Спустя время после запуска ливневой канализации, некоторые ее части могли подвергнуться коррозии. Особенно если система выполнена из метала. По этой причине ремонт будет заключаться в замене поврежденных участков системы. Если вы хотите избежать подобного, то лучше сразу при монтаже ливневой канализации использовать полимерные трубы.
Саморегулирующийся кабель
Устройство обогрева. Ливневая канализация должна сразу начинать работать, как только начинает таять снег. Однако из-за перепада дневной и ночной температур в желобе может образовываться лед. Чтобы это предотвратить рекомендуется установить обогрев. Например, можно использовать электрический кабель, который прокладывается вокруг наружного диаметра трубы. Сверху провод накрывается теплоизоляционным материалом. Простым решением в этой ситуации будет использование саморегулирующегося кабеля. Он будет подавать тепло исходя из температуры извне. Как только температура будет понижаться, он сразу должен включаться и работать во всю мощь. И наоборот, как только температура воздуха повышается, он в автоматическом режиме отключается. Такая система позволит сэкономить расход электроэнергии, а также не устанавливать термостат.
Ошибки и как их исправить
Около отмостки в старых домах ливневую канализацию не проводили вообще или делали не особо качественно. Если покрытие твердое, не нужно его разбирать, наземная ливневка прокладывается по крайней границе с необходимым уклоном и уводится к колодцу.
Большинство ошибок требуют демонтажа и повторного сбора системы, но с бетонным основанием наземных систем это будет сделать сложно, поэтому так важно соблюдать уклон сразу, на этапе строительства. Что важно знать:
Что важно знать:
- для предотвращения засоров – вовремя чистить пескоулавливатели;
- уклоны должны быть оптимальными (не большими, не маленькими), примерно 2-3 см на 1 м;
- не пренебрегать устройством распределительных колодцев, они снижают нагрузку на систему и служат для обнаружения заборов и возможности их простого устранения;
- лотки имеют большой вес, основание под ними должно быть надежным, так как усадка может повредить угол наклона;
- если система используется зимой, труба должна проходить на достаточной глубине, ниже промерзания грунта.
Чтобы система получилась герметичной и эффективной, рекомендуется для расчетов и монтажа пользоваться услугами специалистов.

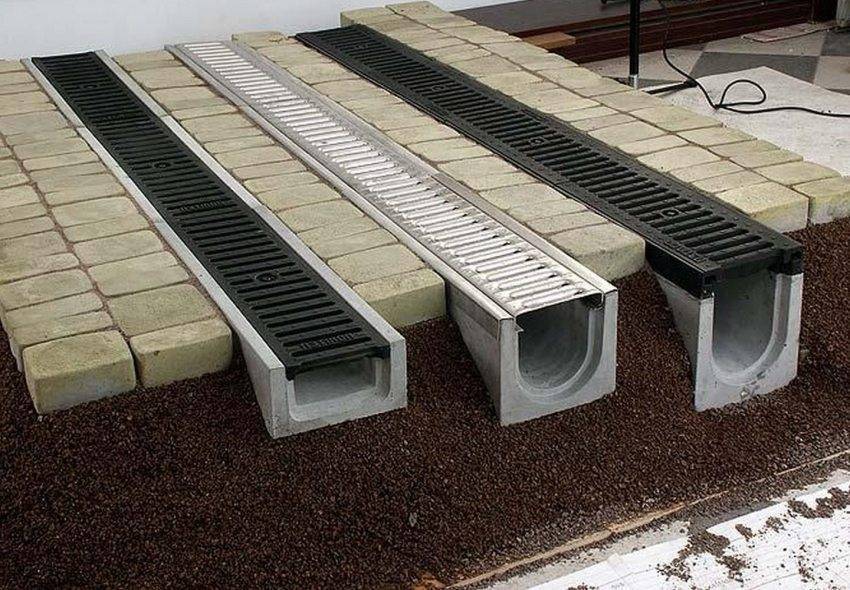

Лотки для ливневой канализации: критерии выбора
На современном строительном рынке представлено большое количество разновидностей желобов для устройства системы отвода воды с территории.
Виды водоотводных лотков
При покупке необходимо обращать внимание не только на размер водоотводных лотков, но и на следующие характеристики:
Материал изготовления – один из важнейших параметров, от которого напрямую зависит не только цена, но и простота транспортировки и монтажа, а также скорость обустройства системы, что иногда является очень важным.
Наличие заводского уклона для стока воды – устройство водоотводного лотка с уклоном сослужит хорошую службу там, где необходимо обеспечить отвод воды на ровном участке, а также там, где нет возможности создать уклон искусственно.
Качество пазов для соединения желобов между собой – от этого параметра зависит герметичность всей системы, если лотки будут неплотно соединяться между собой, то часть воды будет уходить в грунт. К слову, при монтаже пластиковых водоотводных лотков возможно использование специальной защелки, которая служит для повышения надежности соединения желобов между собой.
Кроме того, стоит обращать внимание на главный декоративный элемент системы – решетку. Она должна не только привлекательно выглядеть, но и эффективно выполнять свою основную функцию, то есть защищать систему от попадания в нее мусора
Для этого решетка должна обладать мелкоячеистой структурой.
При выборе решетки для водоотводных лотков необходимо ориентироваться на класс допустимой загрузки, который они выдерживают
Виды труб
Для отвода ливневых вод применяют самые разнообразные виды труб. В последние десятилетия к традиционным чугунным, стальным и бетонным добавились современные и очень разнообразные пластиковые.
Асбестоцементные
Асбоцементные трубы для ливневок применяют уже очень давно. Они не ржавеют, относительно долговечны, достаточно прочны, химически инертны. Но в последнее время из-за своих недостатков потеряли былую популярность. Недостатки: вес, хрупкость, стоимость, отсутствие готовых фитингов, сложность монтажа. Срок службы – 30 лет, что по нынешним меркам не очень много.
Металлические
То есть стальные трубы. Прочные, надежно соединяются сваркой. Оцинкованные прослужат лет 40, но стыки ржавеют, как и обычные «черные» трубы. «Черные», то есть без покрытия, трубы простоят лет 25. Тяжелые, сложно монтировать, перевозить. Зарастают солями магния и кальция и ржавеют.
Чугунные
Раструбные изделия довольно легко собираются в трубопровод. Очень тяжелые, прочные, надежные, могут простоять лет 50. Зарастают солями и ржавеют, но медленнее, чем стальные.
Пластиковые
Для подземных трубопроводов практически применяются поливинилхлоридные и из полиэтилена низкого давления. Изделия из полиэтилена высокого давления стоят дороже и не выпускаются больших диаметров, имеют недостаточную жесткость для укладки в землю. Полипропилен слишком хрупок и стоит подороже. Эти материалы применяются только для водоснабжения и отопления в помещении.
Пластик обладает достаточной прочностью и некоторой пластичностью, он не хрупкий. Пластик монтируется при помощи специальных муфт, можно применять традиционные раструбные канализационные элементы. Цена на пластик невелика. В сейсмоопасных районах, при опасности оползней, подвижек грунта прочность пластиковых трубопроводов может оказаться недостаточной.
Металлопластиковые
Максимальный наружный диаметр металлопластиковых изделий – 48 мм (внутренний – 40 мм). Основная особенность металлопластика – способность уменьшать температурное расширение трубы – остается не востребованной при подземной прокладке при стабильной прохладной температуре. Ливни горячими не бывают. Поэтому металлопластик для подземных трубопроводов не применяют.
Стеклопластиковые
Стеклопластик – композит, состоящий из полиэфирных или эпоксидных смол и волокна из стекла, базальта или углерода. Легкий, прочный, химически инертный материал, не подверженный коррозии.
По прочности сравним со сталью. Эти особенности делают его одним из самых перспективных материалов для ливневки. Недостаток: относительно большая цена.
Монтаж: традиционная сборка раструбных элементов, как у чугуна; сборка изделий с фланцами; муфтовое соединение; бугельное соединение (с помощью специальной фурнитуры и болтов).
ПВХ
Очень прочные, легкие, надежные и недорогие трубы. Небольшую сложность представляет монтаж – требуются специальные муфты и клей.
Гофрированные
Самый перспективный и прочный вид пластиковых труб. Бывают однослойные и двухслойные, имеется множество разновидностей фитингов. У двухслойной гофры наружная стенка имеет изгибы по длине, внутренняя стенка гладкая.
Имеют все достоинства однослойных пластиковых труб, но намного прочнее их. Цена несколько выше, чем у однослойных, но она с лихвой окупается прочностью и долговечностью. Двухслойная гофра может простоять более 50 лет.
Прочие
Раньше применялись керамические трубы больших диаметров – очень долговечные, но тяжелые, хрупкие и сложные в монтаже (к тому же для них практически нет фитингов).
Применяли и очень тяжелые железобетонные (обычно их называют бетонными) трубы больших диаметров. Сейчас эти виды постепенно отходят в прошлое. Хотя для коллекторов очень больших размеров и там, где от труб требуется большая прочность, железобетон все ещё применяют.
Расчет, как неотъемлемая часть производимых работ
Без проведения необходимых расчетов, можно забыть о положительном результате выполняемого задания. В том случае, если ливнёвка не будет справляться с положенной на нее функцией, тогда отпадает необходимость в ее монтаже. К тому же при создании более крупной системы ливневой канализации своими руками, появляется риск вложения более крупного количества денежных средств. В связи с этим появляется потребность в пересчёте всех возможных издержек.Обеспечить проведение точных расчетов, поможет выяснение следующей информации:
- Физические и химические свойства грунта.
- Площадь стоков.
- Данные о среднем количестве зафиксированных осадков в вашей области и районе. Для получения данной информации можно обратиться в СНИП.
- Сведения о доступных коммуникациях, расположенных под землей.
- При планировании отвода талой воды, необходимо учесть периодичность выпадения осадков и мощности снежного покрова.

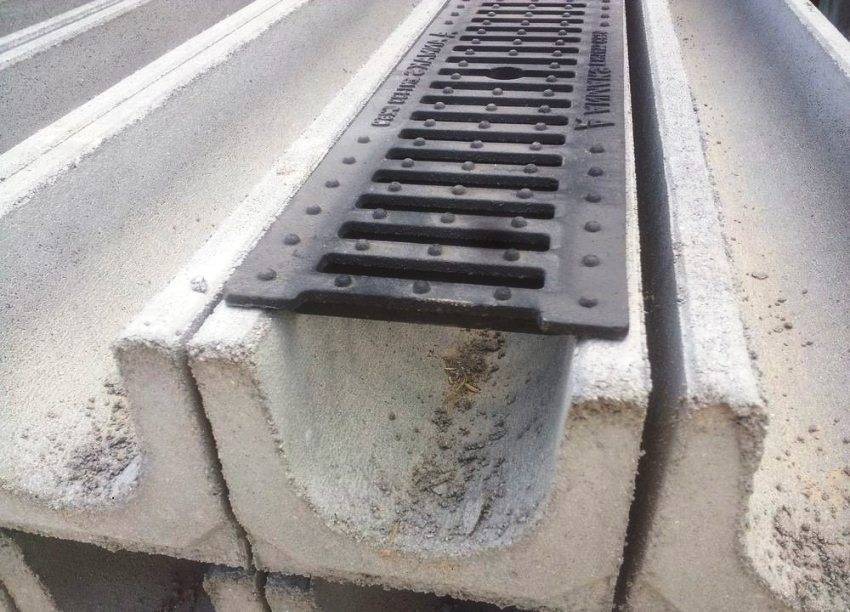

Бетонные конструкции
Традиционные бетонные водосборники повсеместно используют в автодорожном строительстве, они способны переносить высокую нагрузку и производятся из железобетона или фибробетона. Можно выделить несколько разновидностей изделий данного вида в зависимости от сферы применения – легкие, тяжелые или магистральные.
Легкие виды представляют собой модель небольшого размера (не более 400х400 мм.) кубической формы с толщиной стенки около 20 мм., для большей глубины залегания отводного трубопровода допускается их установка в вертикальном положении друг на друга. Изделия имеют низкую стоимость, высокий срок службы, устойчивы к температурным колебаниям в широких пределах.
Тяжелые дождеприемники для стока воды могут выдержать массу до 3000 кг., устанавливаются в местах с невысокой нагрузкой на дорожное полотно – на пешеходных тротуарах, выходах из зданий, в метро и пешеходных переходах.
Материалом изготовления корпуса служит фибробетон, решетки отливают из черного или с цинковым покрытием чугуна.
Другую разновидность тяжелых дождеприемников производят из железобетона, конструкция помещается по краям дорожного полотна автомобильных дорог и способна выдержать длительную нагрузку автотранспортом до 90 тонн.
Еще один распространенный вариант дождеприемников – магистральные, собираются из готовых бетонных желобов или способом их отливки на месте, которые затем накрываются сверху чугунными решетками. Конструкция повсеместно используется в автодорожном и индивидуальном строительстве для сбора широких потоков воды с городских и частных территорий.
Рис. 6 Чугунные конструкции – внешний вид
Классификация систем внутреннего водостока
Существуют две системы внутренних водостоков многоэтажных домов:
- самотечная;
- сифонная.
Самотечная система максимально простая. Она состоит из желоба, пущенного вдоль карниза крыши, направляющего воду в отвесную водосточную трубу. Вместе с водой в систему канализации попадает воздух, что уменьшает пропуск количества воды в трубе. Наглядный пример этому факту — водосточная труба, каждый может сравнить ее диаметр и поток, выливающийся из нее даже в сильный ливень.
Сифонная система соединяет водоприемные воронки на плоской крыше дома в единую горизонтальную сеть труб, которая при помощи Г-образного колена переходит в вертикальный водосток. Конструкция сифонной системы более производительная, более прогрессивная. Конструкция такой системы препятствует засасыванию воздуха в трубопроводы ливневки, поэтому для внутреннего водоотвода потребуются водоводы меньшего диаметра, чем были бы нужны для монтажа ливневки самотечного типа.

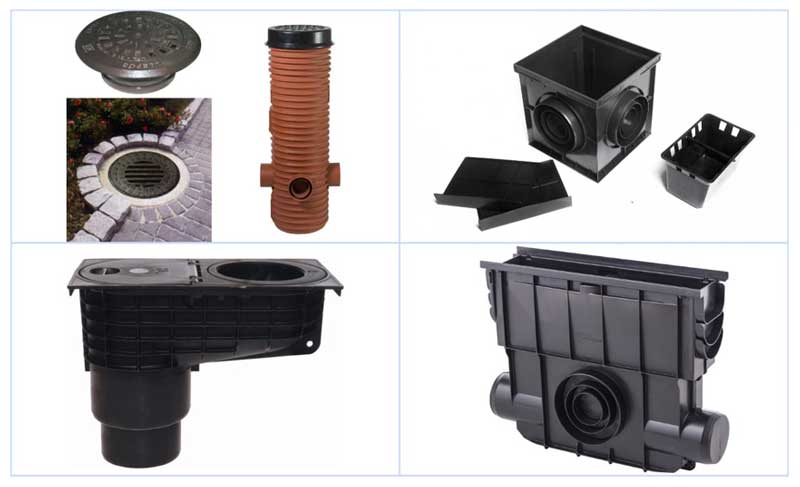

Что это такое
Дождеприемники для ливневой
канализации представляют собой емкости, соединенные с лотками или
подземными трубопроводами ливневой сети водоотведения. Они имеют форму куба или
цилиндра, установленного в вертикальном положении. Стоки поступают в
дождеприемники из водосточной системы кровли зданий, или собираются с
территории участка. Для максимальной эффективности работы, эти узлы
устанавливают в нижних точках рельефа, куда стекаются излишки влаги.
Область
применения дождеприемников велика. Есть элементы, рассчитанные на использование
в крупных сетях. Это магистральные узлы, которые располагают по линии бордюра
автомобильных дорог. Они способны принимать и передавать значительные объемы
стоков и присоединяются к коллектору напрямую. Существуют также небольшие
элементы для установки на участках частных домов или небольших зданий. Основной
их задачей является прием воды из кровельного водостока.
Назначение
Основным
назначением дождеприемников является сбор стоков и передача их в ливневую
систему. Кроме этого, они выполняют следующие функции:
- удаление излишков воды с территории участка;
- предотвращение образования постоянных луж,
заболачивания территории; - исключение заиливания поверхности почвы;
- разгрузка дренажной системы, отведение дождевых
стоков до того. как они начнут впитываться в грунт; - отделение веток, мусора, песка и других твердых
частиц; - первичное распределение потока по лоткам или
другим каналам.
В продаже есть готовые модели
дождеприемников, рассчитанные на использование в разных условиях. Форма и
размеры элемента определяют назначение всего узла, его пропускную способность. Помимо
сбора стоков, дождеприемники выполняют первичную фильтрацию мусора, веток и
листьев, песка и т.п. кроме этого, в резервуаре могут быть несколько выпускных
отверстий, позволяющих направлять стоки сразу по нескольким линиям. Это
помогает эффективнее удалять воду во время сильных ливней.
Устройство
Устройство дождеприемника для ливневой канализации
состоит из нескольких элементов:
- решетка. Она выполняет несколько функций —
декоративную (украшает верхнюю часть узла), обеспечивает безопасность (защищает
людей или животных от случайного травмирования из-за попадания в емкость),
фильтрование потока (препятствует попаданию в систему веток, мусора,
посторонних предметов, грызунов); - надстройка. Это элемент, выполняющий роль
переходника между решеткой и самой емкостью; - корзина. Она крепится верхней частью на
надстройке. Служит для сбора песка, мелкого мусора и твердых частиц.
Периодически корзину надо вынимать и удалять ее содержимое; - перегородка-сифон. Это элемент, снижающий
скорость потока. Обеспечивает оседание в корзину мелкого мусора. песка, пыли; - сам дождеприемник. Внешний резервуар,
выполняющий роль корпуса.
В некоторых моделях есть дополнительные
элементы (например, фильтр-пескоуловитель). Встречаются и более простые
конструкции, лишенные многих элементов. Обычно, такие модели используют в
системах с открытыми лотками. Они легко очищаются от мусора, поэтому жестких
требований к устройству дождеприемника не выдвигают.
Размеры и технические характеристики
Существуют
разные дождеприемники для
ливневой канализации, размеры которых выбирают в зависимости от объема
стоков и общей величины участка сети. По величине и особенностям конструкции
элементы делятся на 6 классов:
- класс A. Используются в дождевых системах частных домов. Предельно
допустимая нагрузка на решетку составляет 1,5 т; - — B. Модели, применяемые на автопарковках. Допустимая нагрузка на
решетку достигает 12,5 т; - — C. Используются на автотрассах или заправках. Максимальный весна
решетке — 25 т; - — D. Выдерживают вес грузовика среднего размера. Устанавливаются в
автопарках, стоянках, участках погрузки или разгрузки; - — E. Модели, используемые на площадках для тяжелых грузовиков.
Решетки способны выдерживать до 60 т; - — F. Выдерживают давление до 90 тонн. Используются на площадках для
спецтехники.
Когда выбирают дождеприемники для ливневой
канализации, технические характеристики становятся основными критериями.
Обычно учитывают следующие позиции:
- площадь живого сечения;
- масса и габаритные размеры;
- полное открытие дождеприемника;
- монтажный уровень решетки относительно корпуса;
- собственная масса решетки;
- собственная масса корпуса.
Чем больше дождеприемник, тем
выше его параметры, в особенности площади живого сечения и раскрытия. Масса во
многом зависит от материала. Есть пластиковые модели, которые отличаются малым
весом. Однако, они не могут выдерживать большой вес и используются только на
приусадебных участках частных домов.

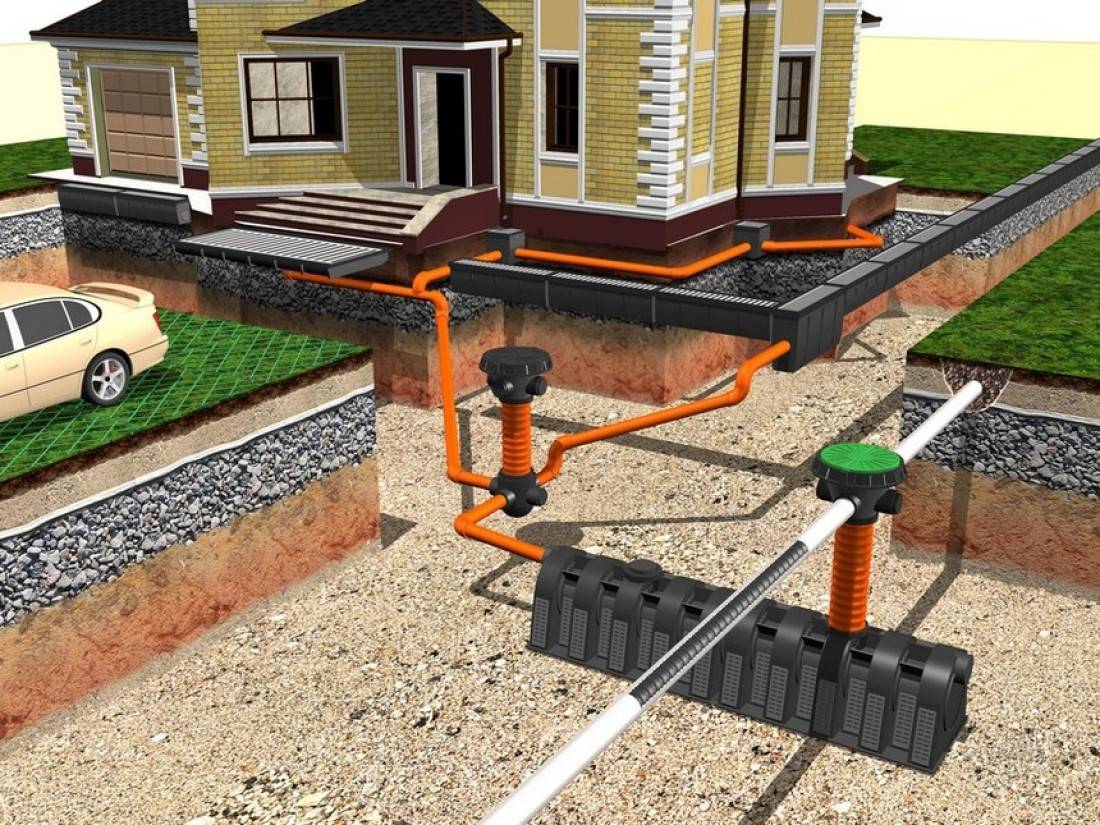

Составляющие ливневой канализации
Устройство дождевой канализации в частном доме и на даче предполагает наличие в ее структуре некоторых составных элементов.
Колодец
В прежние годы считалось, что он непременно должен быть большим, однако современная промышленность предлагает колодцы самых разных объемов, выбор которых определяется габаритами кровли, размерами участка и средним количеством осадков в конкретном регионе. Как правило, колодцы изготавливают из бетонных колец, причем нижнее кольцо должно быть оборудовано дном – это как раз и отличает простые колодцы от ливневых.
Пластиковые колодцы также можно использовать для создания эффективной системы дождевой канализации. Их закапывают на необходимую глубину, устанавливают на бетонную подушку и приковывают прочными цепями, чтобы избежать всплывания.
Люк над колодцем
Люки могут быть выполнены из различных материалов – резина, пластик или металл, выбор здесь зависит только от личных предпочтений домовладельца. Вне зависимости от того, какой состав используется, колодец должен вкапываться таким образом, чтобы верхний край его крышки был ниже поверхности грунта на 15-20 см.
Впрочем, многие приобретают уже готовую крышку с люком
В этом случае грунт засыпают более тонким слоем – всего 4-5 см, однако, газон при этом будет отличаться по густоте от остальных участков, привлекая внимание к тому, что располагается под ним. Чаще всего люки выпускаются в черном цвете. Однако в продаже можно найти также красные и желтые варианты
Однако в продаже можно найти также красные и желтые варианты.

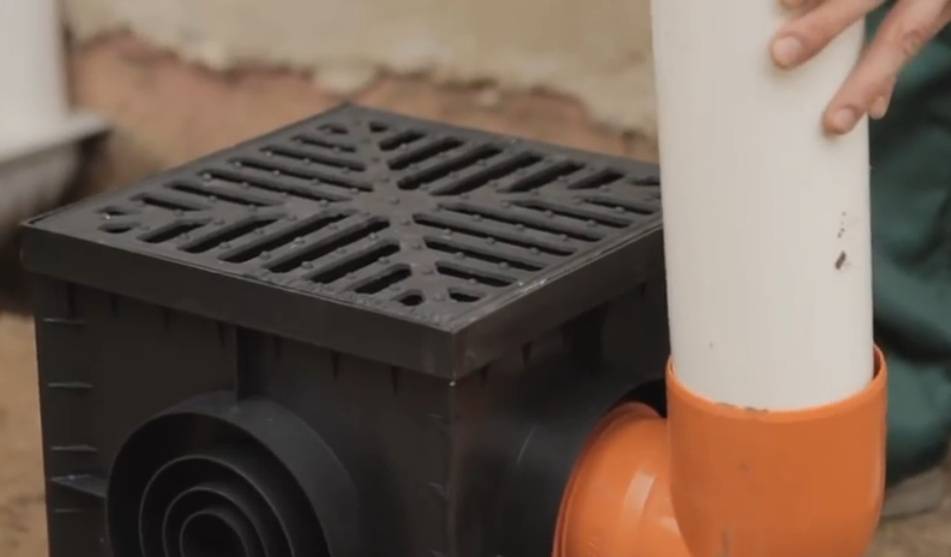

Точечные дождеприемники
Это малогабаритные резервуары, которые крепят в местах наибольшего скопления осадков, к примеру, под водосточными трубами и в самых нижних участках двора. Выполняются они из бетона либо пластика, причем первые часто используют для обустройства ливневой канализации глубокого типа. В этом случае их монтируют друг на друга, добиваясь требуемой высоты. Впрочем, совсем недавно в продаже появились надстраиваемые дождеприемники из пластика.
Пескоуловители
Это устройства, которые используются для накопления осаждающегося песка и других тяжелых вкраплений. Чаще всего их делают из пластика, они отличаются низкой стоимостью, но при этом проявляют исключительно высокие эксплуатационные характеристики. Обычно пескоуловители монтируют на определенном расстоянии друг от друга.
Решетки
Решетки устанавливают для того, чтобы вода уходила в максимально полном объеме. Выделяют следующие варианты решеток:
- чугунные – надежные и долговечные изделия, однако краска на них держится не более 3 лет, существенно снижая общую эстетичность конструкции;
- стальные – дешевый вариант, но самый низкокачественный – сталь склонна к коррозии, поэтому уже даже спустя 1-2 года такие решетки начинают ржаветь;
- алюминиевые – здесь используется не чистый металл, а его сплавы, такие варианты наиболее предпочтительны, поскольку отличаются крепостью и привлекательным дизайном, но и стоимость их довольно высока.
Трубы
Ни одна ливневка не обходится без труб, как правило, используют изделия из полиэтилена рыжего цвета. Они имеют гладкие стенки, благодаря чему существенно улучшается их пропускная способность. Впрочем, можно остановиться на чугунных или асбестовых вариантах, они также могут бесперебойно работать на протяжении длительного времени, обеспечивая эффективный водосток.
Ревизионные колодцы
Это малогабаритные колодцы, выполненные из пластика или бетона, они устанавливаются в случаях, когда трубопровод имеет довольно большую протяженность либо многочисленные разветвления. Они используются для очистки труб в случае, если возникают засоры.
Предназначение и специфика устройства ливневки
Ливневой канализацией называют комплекс устройств и каналов, осуществляющий сбор, фильтрацию и отвод атмосферной влаги в фильтрационные поля, специальные водоемы, резервуары. Задача ее состоит в устранении излишков влаги, создающих дискомфорт, разрушающих конструкции и сокращающих жизненный цикл растений.
Ливневка представляет собой линейную сеть, включающую такие стандартные элементы, как:
- дождеприемники, представленные воронками, поддонами, линейными лотками, осуществляющими сбор воды;
- желоба, трубы, лотки, транспортирующие воду к пескоуловителям – устройствам фильтрации, и дальше к коллекторам, кюветам, водоемам, к полям разгрузки;
- смотровые колодцы, требующиеся для контроля ливневой системы;
фильтры, пескоуловители, удерживающие частицы грунта, растительные волокна и мусор, защищающие сеть от загрязнения.
Ливневка представляет собой комплекс каналов и устройств, выполняющих сбор излишков атмосферной влаги, их фильтрацию и отвод сначала в коллекторный колодец, затем к местам разгрузки
Варианты дождеприемников для устройства ливневки: слева придверный поддон, в середине принимающая воду из водостока воронка, справа желоб с пескоулавливателем
Все элементы объединяются в целостную систему, работающую по линейной или точечной технологии. Если каналы ливневой канализации прокладываются в грунте, для их сооружения используют трубы. В поверхностных канавах устанавливают желоба и лотки из пластика, асбеста или бетона.
Классификация по способу сбора стоков
В зависимости от принципа сбора, согласно которому выполняется устройство ливневой канализации, все существующие ливневки делятся на два типа.
- Точечные системы, в состав которых входят дождеприемники, устанавливаемые под желобами внутренних и наружных водостоков. Каждое принимающее атмосферную воду устройство соединяется с общей магистралью. Согласно техническим условиям дождеприемники оборудуются специальными решетками и пескоуловителями, предотвращающими проникновение внутрь системы взвешенных частичек почвы, растительных остатков, мусора.
Точечный тип ливневки: дождеприемник устанавливается под водостоком, принимающая воду воронка оборудуется сеткой для фильтрации и внутренней корзиной для сбора сора
- Линейный тип ливневки, являющийся сетью каналов, проложенных под землей или в незначительно заглубленных траншеях. Собирающие и перемещающие воду лотки, проложенные открытым способом, также оборудуются пескоуловителями и оснащаются решетками. Только решетки устанавливаются вдоль всей линии. В отличие от точечной схемы линейная канализация собирает воду не только с кровельных водостоков, но и с дорожек, с площадок, покрытых бетоном, вымощенных тротуарным кирпичом. Этот тип канализации «охватывает» и обрабатывает больше объектов.
Линейная схема ливневки может охватывать большую территорию, отводить стоки не только с кровли, но и с благоустроенных площадок, с тротуаров, и с тех сторон дома, где из-за специфики скатной конструкции нет водостоков
Ориентируясь на конструктивные отличия и степень охвата территории, выбирается тип системы. Однако это не основополагающие критерии выбора. В основном ливневая канализация на даче устраивается согласно имеющемуся в конкретной области опыту организации и эксплуатации ливневых канализаций. Отталкиваясь от него, определяют и тип прокладки каналов, и глубину их заложения.
