Как определить угол наклона крыши в градусах

Сколько стоит покрыть крышу ↑

Предупрежден – значит, вооружен, так что если у вас и в мыслях нет покрыть металлочерепицей самостоятельно, знать тонкости технологии ее укладки все равно не помешает. Тогда вы просто как настоящий эксперт сможете проконтролировать весь процесс и в конце принять работу. Во сколько обойдется такой монтаж зависит от двух составляющих: стоимости материала и рабочей силы. Конечно, если вы все-таки решились укладывать крышу сами, это будет самый доступный по стоимости вариант.

Как рассчитать количество

Листы черепицы имеют два размера – полный и полезный. Последний фактически определяет ту поверхность, площадь которой он может закрыть. Это тот размер, с которым работают, чтобы определить количество материала, необходимого на скат. Если к полезному приплюсовать нахлест, то мы получим полный размер. Кстати, он отличается у разных производителей.

https://youtube.com/watch?v=REVnqN-3Bnw%3F

Такие параметры, как длина листа черепицы и значение шага, который соразмерен с длиной волны в 35 см, строго взаимосвязаны. Таким образом, с помощью полезной длины и ширины определяют количество листов, соответственно, в вертикальном и горизонтальном рядах.

Самый простой расчет ската прямоугольной формы: делят ее ширину и длину на полезные размеры черепицы и оба результата округляют в сторону увеличения.

Рекомендуем Если угол уклона крыши из металлочерепицы меньше 14°, то в этом случае необходим нахлест в две волны.

Для большей ясности покажем пример такого расчета для ската 9х5 м.

Найдем сколько листов укладывается по ширине, если выбрана черепица с полезной шириной в 1,05 м: 9 штук, это 9 деленное на 1,5 с округлением. Остаток, естественно, придется порезать – это отходы.

Теперь листы по вертикали: поделив 5 на 0,35 с округлением получаем 15 волн. Для уклона больше 14°, волны могут расположиться так: два по 6 и один по три. То есть для цельного ската – 9 л. по 3 волны и 18 л.по 6 волн.

На заметку В среднем цена за металлочерепицу колеблется в зависимости от сезона в пределах 200–400 руб/кв. м.

Одинарные треугольные и трапециевидные участи крыши достраивают до прямоугольника и используют в расчетах ту же схему. К расчету прямоугольника сводится также область в виде параллелограмма. В качестве оснований этого прямоугольника принимают сторону параллелогмма, а другого – его высоту.

Сколько стоит покрыть крышу металлочерепицей: цена работ

Элементы

Для полноценного подсчета стоимости кровли необходимо определиться и с количеством других ее элементов:

  • коньковые элементы – к ним причисляют сам конек , область соединения горизонтальных краев ската, и ребра, соответственно – боковых краев с внешней стороны. Необходим замер этих элементов с прибавкой 10% на нахлесты;
  • ендова – нижние или внутренние устанавливаются в области примыкания внутренних краев ската по бокам, а верхние или наружние – это, скорее, элемент декора, который покрывает собой внутренний. Используется элемент по желанию. Подсчитывают суммарную длину ендова с добавочными 10%;
  • торцевая планка – укладывается на концы обрешетки, причем длины планок и торцов ската совпадают;
  • карнизная планка – необязательный элемент, закрывающий торцы стропил, общая длина соответствует периметру карнизов.
  • спадающие бруски обрешетки – ими закрывают всю крышу с шагом волны металлочерепицы, то есть 350 мм, по длине совпадает с длиной стропил. Необходимо позаботиться также об изоляции – паро- и гидроизоляционную пленку рассчитывают с учетом нахлеста в 150 мм.

На заметку Важным элементом, играющим конкретную роль в защите от протекания, играет уплотнитель, которым закрывают все зазоры, например, между ендова и листами материала для кровли. Он представляет собой полоску из специального пористого саморасширяющегося материала.

Какие показатели влияют на уклон лестницы?

Как уже было не раз отмечено, что на показатель уклона лестницы влияют ширина и высота ступеней. Низкие ступени и широкая проступь обеспечивают более пологую, но в то же время более громоздкую конструкцию, соответственно, более высокие и узкие ступени позволяют использовать меньшее пространство, так как увеличивается максимальный угол подъема лестницы.

Считается, что оптимальным показателем высоты ступени является 15-18 см. Более высокое значение приводит к возникновению трудностей при перемещении, а меньшее к нецелесообразному укрупнению сооружения.

Ширина проступи определяет непосредственно эффективную глубину ступенек. Подбирается на основании средней длины шага пользователей и технических возможностей помещения. Рекомендованная ширина 27-30 см.

Почти все конструктивные особенности изделия определяет ГОСТ 23120-78 «Лестницы маршевые, площадки и ограждения».

От чего зависит уклон крыши

Показателем, характеризующим наклон по отношению к горизонту, является покатость. Он показывает в процентах, как высота кровли относится к ½ здания.

Однако значение уклона в процентах не такое, как в градусах, а это важно при проектировании крыш. Учитывая, что 1° равен 1,7%, эквивалент угла 30°, в отличие от математических расчетов, будет 57,7%

Точный результат можно получить с помощью геодезического инструмента. Значение 0° соответствует плоской крыше, чаще оно бывает от 11° до 45°.

При выборе уклона определяющими факторами являются:

Уклон крыши.

  • влияние климатических нагрузок (давление ветра на крутые скаты выше, хотя атмосферные осадки сходят с них быстрее);
  • назначение расположенного под кровлей помещения чердака (для жилого требуется больший угол наклона, тогда помещение будет просторным, потолки высокими);
  • вид кровельного стройматериала (нужно учитывать допустимую величину покатости, которая существует для каждого покрытия);
  • финансовые затраты (они увеличиваются даже при выполнении работ своими руками, если угол наклона превышает 45°);
  • архитектурные решения, традиции местности.

От чего зависит уклон?

Одним из основных параметров вальмовой крыши является угол наклона плоскостей, образующих чердак. В своем классическом виде она состоит из четырех наклонных плоскостей — двух треугольных (которые называются «вальмы») и двух трапецеидальных. Более подробно об устройстве вальмовой кровли мы писали здесь.

Вершины треугольных плоскостей, опирающихся на торцевые (поперечные) стены, соединяются так называемым коньком, к которому с двух сторон параллельно примыкают короткие стороны трапеций, образующих боковые плоскости крыши. Если вальма, начинаясь от конькового бруса, не доходит до карниза, крышу называют полувальмовой.

Уклон четырехскатной кровли проектировщики принимают сообразуясь с:

  • климатическими условиями местности, в которой возводят строения, к числу которых относят воздействие снеговых, ветровых, дождевых, собственных, эксплуатационных нагрузок;
  • материалом, выбранным для устройства кровли, часто это бывает металл, искусственные или натуральные кровельные материалы других видов;
  • другими условиями, изложенными в нормативных документах для кровельных работ, таких как СНиП, СП, инструкции, рекомендации.

Зависимость от типа и назначения строений

Вальмовые крыши используются в сооружениях самых разнообразных типов, к числу которых относят:

  • многоэтажные многоквартирные дома;
  • коттеджи или частные особняки;
  • садовые домики;
  • производственные или административные здания;
  • торгово-развлекательные комплексы;
  • сельскохозяйственные строения.

Уклон зависит от необходимости обустройства подкровельного пространства. Для жилой мансарды кровлю нужно делать более крутой, для нежилого чердака достаточно малоуклонной.

Ветровая, снеговая, другие виды нагрузок

Значения этих видов воздействий принимаются в соответствии с рекомендациями Строительных Норм и Правил (СНиП 2.01.07-85 в его актуализированной версии от 2016 года — Свод правил СП 20.13330.2016), называемых «Нагрузки и воздействия».


Нормативные документы содержат таблицы, графики для различных климатических регионов

Так же учитывается устройство организованного (при помощи горизонтальных желобов и вертикальных водосточных труб) или неорганизованного (самотёк) удаления жидких осадков или талого снега с верхней поверхности крыши.

В соответствии с собранными данными рассчитывается деревянная или из стального проката стропильная система вальмовой крыши вместе с рекомендуемыми уклонами.

При проектировании кровли и выборе ее финишного покрытия нужно учитывать:

  • Чем выше располагается конек (крутая крыша), тем больше ее парусность с воздействием соответствующих ветровых нагрузок и в меньшей степени от воздействия атмосферных осадков — снег и дождь сразу же скатываются с такой крыши, не задерживаясь на ее поверхности.
  • При пологой крыше — на нее в меньшей степени воздействует ветер, однако снег, может накапливаться и своим весом вызывать существенное силовое воздействие на конструкции дома — стропила, стены, фундаменты, а также во время оттепелей приводить к образованию сосулек.

Характеристика материала кровли

Финишное покрытие кровли современных строений, где установлены вальмовые крыши, зависит от целей использования, утепленности чердачного помещения и других факторов.

От типа кровельного покрытия зависит в первую очередь уклон вальмовой крыши. Для металлических кровель он может быть более пологим, для кровель другого типа — более крутым. Правильный выбор делается на основе СНиП II-26-76 «Кровли» в его актуализированной версии СП 17.13330.2017, в зависимости от финансовых возможностей заказчика, а также стоящих перед ним целей и задач.

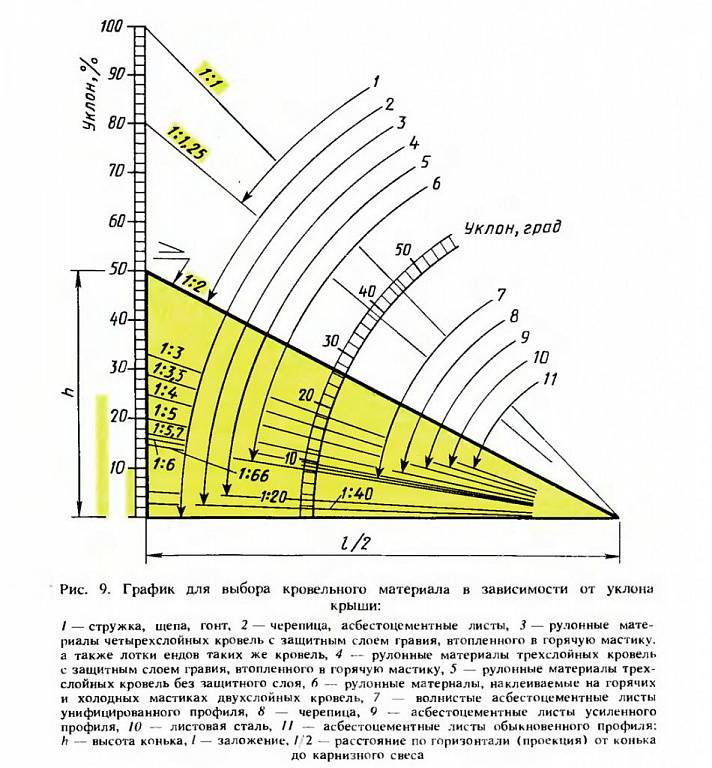

Основные типы кровельных материалов и допустимые уклоны:

  1. Металлические кровли:

    • оцинкованная кровельная жесть на фланцах – 18-30°;
    • стальной профилированный настил – 15-30°;
    • металлочерепица – 14-90° (о строительстве вальмовой кровли из металлочерепицы читайте тут).
  2. Кровли из других материалов, пригодных для использования в кровельных работах:
    • асбестоцементный волнистый или плоский шифер – 22-45°;
    • классическая керамическая черепица – 11-50°.

Минимальный уклон кровли из профлиста

Одной из наиважнейших задач при строительстве кровли из профлиста является выбор правильного уклона. Не все знают, что уклон кровли играет основную роль в ее прочности и степени защиты от атмосферных осадков. Небольшой уклон может пагубно отразится на ее прочности и степени защиты, а слишком большой – на ее ветроустойчивости, а правильно подобрать наклон крыши, не нарушив эстетику и дизайн дома, бывает не просто.

Минимальный уклон кровли зависит от:

  • кровельного материала
  • прочности стропильной системы
  • климатических условий района

Минимальный и оптимальный уклон кровли из профлиста

В таблице указаны минимальный и оптимальный градус наклона для крыши, накрытой профлистом.

Необходимо знать, что при уклоне кровли менее 12 градусов, необходимо проводить герметизацию горизонтальных швов, для того, чтобы предотвратить попадание атмосферных осадков на стыках профлистов.

В следующей таблице указан горизонтальный нахлест при различных углах уклона кровли из профлиста:

Кроме расчета угла кровли, иногда уклон рассчитывают в относительных величинах, далее мы рассчитаем на реальных примерах обе величины.

Как рассчитать уклон кровли по схеме в градусах

Давайте на примере обычной двухскатной крыши рассчитаем угол уклона. На схеме видно, что А – это угол уклона левого ската, а В – второго. Для того, чтобы их рассчитать, нам необходимо знать высоту кровли h и длину горизонтальной проекции скатов с и d.

Если кровля симметрична, то длины с и d будут равны и чтобы их найти, нам необходимо будет длину стены разделить пополам.

Пример расчета угла уклона кровли с помощью схемы

Из моей схемы видно, что кровля у нас симметричная, т.е. углы А и В будут одинаковы. Давайте теперь попробуем рассчитать углы на реальном примере.

Допустим, у нас есть следующие значения:

  • Длина стены = 12м
  • Высота кровли h = 3м

Теперь необходимо рассчитать с и d. В нашем случае с = d = 12/2 = 6м, то есть с и d у нас по 6 метров.

На схеме мы видим прямоугольный треугольник, и чтобы найти его угол А, необходимо рассчитать тангенс этого угла. Из геометрии помним, что тангенс угла равен отношению противолежащего катета к прилежащему. Противолежащим катетом является высота кровли (h), а прилежащим катетом является (с).

В нашем случае, тангенс угла равен 3/6 = 1/2 или 0,5.

С помощью инженерного калькулятора или таблицы тангенсов вычисляем угол, который в нашем случае будет равен примерно 27 градусов.

Уклон кровли в относительных величинах

Иногда уклон кровли измеряют не в градусах, а в относительных величинах. В этом случае достаточно разделить высоту кровли (h) на горизонтальную проекцию ската (с).

Если взять предыдущий пример, то у нас получится, что уклон равен 1/2. Ну а если необходимо в выразить уклон в процентах, то 0,5 нужно умножить на 100%, и получится 50%.

Достоинства и недостатки различных уклонов кровли из профлиста

При небольшом уклоне, так же как и при большом, у кровли из профлиста будут проявляться свои достоинства и недостатки.

Маленький уклон кровли (12-20градусов)

Достоинства такой кровли:

  • ветроустойчивость
  • простота монтажа
  • небольшой расход материала

Недостатки кровли с маленьким уклоном из профлиста:

  • возможность попадания осадков в стыковочных местах
  • зимой большая нагрузка от снега
  • возможно, придется зимой чистить крышу вручную
  • проблематичный мансардный этаж

Большой уклон кровли из профлиста ( >45 градусов)

Достоинства кровли с большим уклоном:

  • исключено попадание осадков в стыки профлиста
  • увеличенное чердачное пространство
  • зимой снег залеживаться на профлисте практически не будет

Недостатки большого уклона кровли:

  • неудобство монтажа профлиста
  • огромная парусность такой крыши
  • постоянное скатывание снега с кровли из профнастила

Минимальный уклон кровли из профлиста Минимальный уклон кровли из профлиста, читайте и подписывайтесь на Stroitelstvo.Guru!

Создание минимального уклона

Уклон крыше создают в момент укладки утеплителя.

Способ формирования наклона зависит от вида выбранного утеплителя.

Если сыпучий материал, насыпают его, задавая необходимый угол.

Для закрепления заливают цементным молочком.

Из пенобетона уклон выполнят специалисты, без них при этом способе не обойтись.

При использовании теплоизоляционных материалов для создания заданного уклона либо применяют теплоизоляционные плиты, изготовленные с уклоном, либо используют пластиковые опоры, которые можно регулировать.

Главная задача разуклонки – обеспечить беспрепятственное движение воды к водосборным воронкам в любом месте крыши.

Если провести проверку – вылить ведро воды, она должна уйти без задержки.

Качественно выполненные работы по разуклонке кровли значительно продлят ее срок службы.

Видео об устройстве плоской крыши.

по теме?

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Преимущества и недостатки минимального угла наклона

Почему вообще стоит вопрос о минимально допустимой норме для двускатной и односкатной крыши? В чем преимущества низких конструкций? Далее перечисляются некоторые их плюсы:

  • Уменьшение расхода кровельного материала. Если крыша высокая, ей необходима более массивная стропильная система. Уменьшая же угол ската, можно снизить стоимость всей конструкции. Однако стоит учесть, что и нахлест листов будет больше у низких кровель.
  • Безопасность при выполнении кровельных работ.
  • Односкатные крыши лишены конька, а значит и всего объема работ с ним.

Помимо преимуществ, низкая кровля имеет и ряд недостатков:

  • Медленный сток воды, а значит высокая вероятность протеканий и порчи кровельного пирога. Для этого листы в местах нахлеста необходимо герметизировать.
  • Высокая снеговая нагрузка на крышу. В некоторых случаях при обильных снегопадах нужно будет самостоятельно чистить крышу из профлиста от снега.
  • Невозможность оборудовать жилую мансарду.

Как измерить уклон конструкции?

Таблица соотношения градус/процент уклона крыши. Уклон крыши можно узнать через высоту конька. Для этого определяется соотношение между высотой конька крыши и половиной заложения, полученный результат умножается на 100. По этому значению в процентах и узнается угол уклона крыши (см. таблицу).

Расчет уклона кровли – это один из важнейших процессов, от него зависит надежность конструкции, ее устойчивость к самым разнообразным нагрузкам. Оптимальный угол скатной кровли – от 11 до 45 градусов. При увеличении угла можно добиться снижения снеговых нагрузок, но вот ветровые от этого только усилятся, а это потребует усиления стропильной системы, обрешетки, контробрешетки, что в конечном итоге приведет к увеличению веса кровли, нагрузкам от ее собственного веса и просто к удорожанию строительства.

Важно помнить и то, что уклон зависит от типа кровельных материалов, их качества и количества. Немалое влияние оказывает и климатический регион

Чтобы точно определить угол плоской либо скатной крыши, необходимо правильно учесть все нагрузки на конструкцию. К ним относят:

  • общую массу возводимой конструкции;
  • снегову нагрузку для конкретного региона.

Формулы расчета уклона кровли

Во внимание следует принимать не только расчетные значения, но и ветровую/снеговую нагрузку. В районах с сильными ветрами надо использовать минимальный уклон кровли

Оптимальный угол рассчитывается таким образом: сначала требуется определить массу одного квадратного метра каждого слоя кровельного пирога, при этом учитываются стропила, обрешетка, утеплитель, гидроизоляция и прочее. Полученные значения складываются между собой, после чего результат умножается на специальный коэффициент 1,1. Для этого нам необходимо использовать такие математические данные, как длина стропил, тангенс для угла наклона крыши, половина длины пролета дома, высота конька.

Кроме математических формул будет полезна таблица Брадиса, где указаны требуемые значения. Из формул чаще всего надо будет пользоваться такими:

  • вычисление длины стропил. Это высота конька, умноженная на угол в градусах между линией пролета и скатом;
  • высота конька крыши, то есть вычисление средней линии треугольника, образованного пролетом и скатом крыши.

Пример расчетов

Устройство уклономера конструкции Козловского: а – вид сверху и сбоку; б – шарнир в разрезе; в – маятник, нижняя часть ; 1 – пластина; 2 – кольцо; 3 – ось для маятника; 4 – планка для крепления маятника 5 с указателем 9; 6 – направляющая для маятника; 7 – рамка прибора; 8 – груз-маятник; 10 – шкала измерительная; 11 – опорная рейка.

Рассмотрим случай, когда толщина укладываемой обрешетки составляет 2,5 см, а кв. м кровли весит 15 кг. При этом укладывается утеплитель с толщиной слоя в 10 см, вес которого на кв. м составляет 10 кг. При покрытии крыши используется ондулин, вес кв. м которого равен 3 кг.

Расчет нагрузки для уклона будет выполнен таким образом:

1,1х(15+10+3)=30,8 кг на кв. м

Также учитываем, что обычно нагрузка принимается за значение до 50 кг на кв. м, но цифра эта несколько завышена для того, что обеспечить некоторый запас. То есть полученное нами значение полностью соответствует норме.

Оптимальный угол скатной кровли рассчитывается при помощи математического инструмента, это таблица Брадиса, где приняты такие значения:

  • угол наклона в градусах – 5, относительная величина – 0,8;
  • угол – 10, относительная величина – 0,17;
  • угол – 5, величина – 0,26 и так далее.

Зависимость площади мансарды от угла наклона крыши: если взять слишком большой угол наклона кровли, это сократит количество полезной площади мансарды. Слишком маленький угол наклона приведет к затруднению эксплуатации самой кровли: очищению от осадков, прочности.

При этом коэффициент зависит от угла уклона в градусах, если он не превышает 25 градусов, то коэффициент принимаем за единицу. При угле от 25 до 16 – коэффициент принимается за 1,25 и так далее.

Для расчета тоже может применяться таблица Брадиса, которая позволяет после этого узнать угол, который соответствует полученной цифре. Высота конька в данном случае определяется таким образом:

  • сначала производятся подсчеты для ширины пролета;
  • полученная ширина делится на два;
  • значение умножается на величину, индивидуальную для угла наклона.

Так как посчитать уклон кровли? Все очень просто: при ширине здания в 8 м получаем значение половины пролета – 4 м. Теперь считаем высоту стропил для уклона в 25 градусов. Таблица дает нам значение коэффициента в 0,47. Теперь половину ширины умножаем на полученное число, то есть 4х0,47 и получаем, что стропила крыши надо поднимать на 1,88 метра.

https://youtube.com/watch?v=Jg1qus6Q4Go

В чем измеряется угол уклона крыши

  Обозначение уклона кровли на чертежах может быть как в градусах, так и в процентах. Уклон крыши обозначается латинской буквой i.

  В СНиПе II-26-76, данная величина указывается в процентах ( % ). В данный момент не существует строгих правил по обозначению размера уклона крыши.

  Единицей измерения уклона крыши считают градусы или проценты ( %). Их соотношение указаны ниже в таблице.

Уклон крыши соотношение градусы-проценты

градусы%градусы%градусы%
1,75%16°28,68%31°60,09%
3,50%17°30,58%32°62,48%
5,24%18°32,50%33°64,93%
7,00%19°34,43%34°67,45%
8,75%20°36,39%35°70,01%
10,51%21°38,38%36°72,65%
12,28%22°40,40%37°75,35%
14,05%23°42,45%38°78,13%
15,84%24°44,52%39°80,98%
10°17,64%25°46,64%40°83,90%
11°19,44%26°48,78%41°86,92%
12°21,25%27°50,95%42°90,04%
13°23,09%28°53,18%43°93,25%
14°24,94%29°55,42%44°96,58%
15°26,80%30°57,73%45°100%

  Перевести уклон из процентов в градусы и наоборот из градусов в проценты можно при помощи онлайн конвертера:

Замер уклона крыши

  Измеряют угол уклона при помощи уклономера или же математическим способом.

  Уклономер – это рейка с рамкой, между планками которой есть ось, шкала деления и к которой закреплён маятник. Когда рейка находится в горизонтальном положении, на шкале показывает ноль градусов. Чтобы произвести замер уклона ската крыши, рейку уклономера держат перпендикулярно коньку, то есть в вертикальном уровне. По шкале уклономера маятник указывает, какой уклон у данного ската крыши в градусах. Такой метод замера уклона стал уже менее актуален, так как сейчас появились разные геодезические приборы для замеров уклонов, а так же капельные и электронные уровни с уклономерами.

Математический расчёт уклона

  Можно рассчитать уклон крыши не используя геодезические и другие приборы для замеров уклона. Для этого необходимо знать два размера:

  • Вертикальная высота ( H ) от верхней точки ската (как правило конька) до уровня нижней (карниза)
  • Заложение ( L ) – горизонтальное расстояние от нижней точки ската до верхней

  При помощи математического расчёта величину уклона крыши находит следующим образом:

Угол уклона ската i равен отношению высоты кровли Н к заложению L

i = Н : L

  Для того, чтобы значение уклона выразить в процентах, это отношение умножают на 100. Далее,чтобы узнать значение уклона в градусах, переводим по таблице соотношений, расположенной выше.

  Чтобы было понятней рассмотрим на примере:

Пусть будет:

Длина заложения 4,5 м, высота крыши 2,0 м.

Уклон равен: i = 2.0 : 4,5 = 0,44 теперь умножим на × 100 = 44 %. Переводим данное значение по таблице в градусы и получаем – 24°.

Минимальный уклон для кровельных материалов (покрытий)

Вид кровлиМинимальный уклон крыши
в градусахв %в соотношении высоты ската к заложению
Кровли из рулонных битумных материалов: 3-х и 4-х слойные (наплавляемая кровля)0-3°до 5%до 1:20
Кровли из рулонных битумных материалов: 2-х слойные (наплавляемая кровля)от15
Фальцевая кровляот 4°
Ондулин1:11
Волнистые асбоцементные листы (шифер)161:6
Керамическая черепица11°1:6
Битумная черепица11°1:5
Металлочерепица14°
Цементно-песчанная черепица34°67%
Деревянная кровля39°80%1:1.125

Зависимость угла наклона от кровельного материала

Очевидно, что для территорий с сильными дождевыми и снеговыми осадками, нужно делать крышу под большим углом, а в местностях с сильными ветрами — с минимальным углом.

На выбор минимального уклона также влияют особенности кровельного материала. Каждый из создает свою нижнюю планку для угла крыши. Климатические факторы могут увеличить это значение, однако делать кровлю более пологой чем предполагает материал не стоит.

  • Ондулин. Минимальный уклон ската составляет 6°.
  • Мягкая черепица. Минимум 11° наклона.
  • Профнастил. Не меньше 12°, в противном случае нужно будет заняться проклейкой стыков профлиста.
  • Металлочерепица. Минимальное значение ската — 14°.
  • Рулонные материалы в два слоя — 15°. Если используется трехслойное покрытие — можно и вовсе крышу делать пологой (2-5°).

Различные кровельные материалы

Выбираем уклон в зависимости от используемого кровельного материала

Прошли те времена, когда для покрытия использовали всего два вида кровельных материалов: черепицу и шифер.

Сегодня кровельных материалов огромное количество!

Каждый материал имеет свои индивидуальные технические характеристики и это при расчете необходимого значения угла наклона обязательно следует учитывать.

Ведь может произойти так, что понравившийся вам материал по своим параметрам просто не подойдет.

Минимальный угол наклона

Существует понятие минимального значения этого параметра.

Для каждого из материалов этот параметр свой.

И если угол наклона, полученный в результате ваших расчетов, окажется меньше, чем минимальная величина для выбранного вами кровельного материала, то использовать его для устройства кровли нельзя.

В дальнейшем может возникнуть очень много проблем, если нарушить это правило:

  • для любых штучных наборных кровельных материалов, таких как черепица или шифер, минимальная величина уклона составляет 22 градуса. Именно при таком значении на стыках не скапливается влага и внутрь крыши влага не просачивается;
  • угол наклона для рулонных материалов (рубероид, бикрост и пр.) зависит от того, какое вы планируете укладывать количество слоев. Если три слоя, то уклон может составлять 2-5 градусов. Если же два слоя, то его требуется увеличить до 15 градусов;
  • производители профнастила рекомендуют при устройстве кровли из этого материала устраивать угол уклона 12 градусов. Профнастил можно использовать и при меньших значениях, но в таком случае необходимо выполнить проклейку стыков листов герметиком;
  • для металлической черепицы значение этого параметра равняется 14;
  • для ондулина – это величина в 6 градусов;
  • минимальный уклон для мягкой черепицы равняется 11 градусам. Но при этом обязательное условие – сплошная обрешетка;
  • для мембранных кровельных покрытий не существует жестких требований по минимальному значению этого параметра.

Это о минимальных величинах.

Дам совет – придерживайтесь этих правил.

Чтобы посреди зимы не пришлось всю кровлю перестилать.

Теперь об оптимальных значениях

Ведь с кровли необходимо как можно скорее снимать нагрузку от воды и снега.

Потому что прочность стропильной системы не беспредельна.

А благодаря большому уклону кровли дождь и снег будут сходить максимально быстро.

Если в регионе, где построен дом, постоянно сильные ветра, то с крышей поступают иначе.

При меньшем наклоне снижается ее парусность.

И не возникает запредельных нагрузок на кровельный материал и стропила.

Также не произойдет срывания крыши при резких порывах ветра.

При этом оптимальный угол уклона кровли равняется 9 — 20 градусов.

Очень часто в регионе есть и снега, и ветер.

Например, Оренбургская область.

В таком случае выбирают среднее значение угла наклона.

Как правило, его величина находится в диапазоне 20 — 45 градусов.

Если вы обратите внимание, большинство скатных крыш имеют именно такое его значение.

Условия применения кровельной конструкции в зависимости от климата

Сложность подбора оптимального угла наклона крыши связана с правильностью определения условий:

  1. необходимой и достаточной крутизны ската, обеспечивающего сход осадков;
  2. простоты конструкции;
  3. экономии кровельных материалов;
  4. комфорта использования помещений под кровлей.

Для расчета угла наклона крыши используются два параметра: нагрузка от атмосферных осадков и ветровая. Материал выбирается в зависимости от угла наклона крыши и климатических условий. Данные по зависимости толщины (веса) снегового покрова для наиболее распространенных плоских и малоуклонных кровель приведены на иллюстрации, где µ — коэффициент, учитывающий влияние угла кровли на задержку снеговой массы и возможное образование «снежного мешка» (наслоение снега на краю ската подветренной стороны кровли).

Учитывать следует и такую особенность, как смещение нагрузки на подветренную часть здания.

Снеговая нагрузка на кровлю

Расчет погодных нагрузок на кровлю

При учете ветровых и снеговых (дождевых) нагрузок важно иметь в виду:

  • для кровель с уклоном более 60 градусов можно не учитывать нагрузку от снега и дождя, поскольку осадки не будут задерживаться на таком склоне;
  • уменьшение угла ската крыши приводит к уменьшению площади кровли (соответственно, идет экономия материалов, меньше нагрузка от ветров), но требует более серьезных мер по гидроизоляции;
  • малоуклонные крыши нуждаются в установке снегоудержателей – это позволит предотвратить лавинный сход осадков после сильных снегопадов. В качестве альтернативы используется обогрев кровли и оптимизированная система водостока. При таких мерах снег тает и стекает постепенно;
  • подъем конька увеличивает полезную площадь покровельных помещений, позволяя организовать мансарду или эксплуатируемый чердак.

Вывод: для местностей с сильными снегопадами и обильными дождями необходимо увеличивать высоту кровельных конструкций, усиливая при этом подкровельные системы (балки, стропила, конек)

При незначительных осадках, но сильных преобладающих ветрах важно не только уменьшить угол наклона крыши, но и правильно ориентировать здание.

Минимальный показатель уклона

Кровля считается главным материалом при устройстве верхней поверхности крыши, она также требует соблюдения определённых правил уклона в зависимости от её вида.

  1. Если с профнастилом используется угол с показателем в 12 градусов, то для металлочерепицы такой показатель нужно увеличить до пятнадцати градусов.
  2. Мягкая черепица может быть уложена на крышу с уклоном в одиннадцать градусов. В этом случае нужно учитывать особенности сплошной облицовки.
  3. При укладке керамической черепицы показатель наклона должен доходить до 22 градусов.
  4. Также нужно учитывать и то, что стропильная система подаётся большой нагрузке в случае ската с небольшой наклонностью. Чтобы избежать перегрузки ската во время строительства, нужно обязательно помнить о рекомендуемом наклоне.
  5. Минимальный показатель уклона кровли из сэндвич-панелей доходит до пяти градусов, если в панелях конструкции в дальнейшем будут находиться окна, то такой показатель возрастает до семи градусов.

Самостоятельное определение уклона крыши

Чтобы изменить общий угол ската, можно применить специальный прибор, который поможет не тратить вам своё свободное время. Название такого инструмента — уклономер.

Также можно воспользоваться механическим угломером — более бюджетный вариант, но при этом не исключены длительная морока с таким устройством, особенно в том случае, если владелец использует инструмент первый раз.

Перед началом измерения необходимо понять общую специфику устройства:

  1. Стандартный тип угломера без электронных функций выглядит как рейка с зафиксированной рамой. На стыке планок расположена ось, на который закреплён маятник. В его комплект входит пара колец, грузик, указатель, а также пластина. В дополнение к такому прибору идёт шкала с делениями, которая расположена на внутренней части выреза. Если расположить рейку по горизонтали, то указатель будет совпадать с нулевым делением шкалы.
  2. Теперь следует рассмотреть главный процесс измерения, для которого и был создан данный прибор. Для начала рейку угломера следует выставить перпендикулярно по отношению к коньку. После на шкале маятника будет указана нужная величина в градусном показателе.
  3. Способ, который основан на самостоятельном расчёте здания для изменения наклона с помощью проведения математический вычислений, не так эффективен. Чтобы измерить наклон крыши самостоятельно, для начала нужно определить длину катетов и гипотенузы. Если же говорить об измерении наклона кровли, то в этом случае прямая ската и станет гипотенузой.
  4. После рассчитывается длина противолежащего и прилежащего катетов. Первым катетом является расстояние, которое разделяет конёк и перекрытие, а размер второго нужно принимать в виде расстояния между серединой перекрытия и карнизным свесом на одном из скате.
  5. В этом случае после получения двух значений для нахождения третьего используется правило тригонометрии. В результате, зная синус, косинус либо тангенс (всё будет зависеть от размера составляющих), через инженерный калькулятор происходит вычисление цифрового показателя наклона крыши в процентном соотношении.

Если говорить о нагрузке, то лучше не выбирать минимальный показатель наклона, так как это может отрицательно повлиять на новую крышу. Если же кровля плоская, и изменить её не получится, то нужно обязательно использовать укрепительные редуты.

В общем расчёте цены не нужно забывать о массе общей конструкции дома и помнить о нагрузке от осадков — это поможет выявить не только правильный, но также и более экономичный метод для вас и вашего бюджета.

Если уклон ската доходит до 10 градусов, то лучше всего подойдёт отделка из гравия, до 20 градусов — шифер, а также профнастил. Стальные и медные листки лучше всего использовать в больших конструкциях, когда показатель верхнего румба варьируется от 50 до 60 градусов.

Величина нагрузок внешней среды

Ещё одним важным фактором в этом случае считается значение угла наклона кровли при воздействии на него внешних нагрузок, которые выпадают на конструкцию крыши.

В это случае можно заметить определённую связь. Можно заранее вычислить все линейные размеры и углы, но в итоге всё равно придётся провести деталировку. Нужно чётко определить, из какого материала будут создаваться узлы стропильной системы и детали, какова длина их сечения, шаг расположения, а также максимальная длина между двумя точками опоры, метод крепления элементов и их установка на несущие стены дома. Кроме собственного веса, на уклон большое влияние оказывает воздействие из внешней среды.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
