Калькулятор расчета площади кровли вальмовой или шатровой крыши

7 причин использовать наш калькулятор расчета кровли онлайн

соответствующей странице

  1. Программа работает во всех современных браузерах – Вам не нужно устанавливать никакие программы (которые зачастую не совместимы между собой, требют прав администратора или вообще не работают на Вашей ОС).
  2. Высокий уровень удобства – мы учли опыт всех систем, существующих на рынке – в результате система удобна как никакая другая. Научиться работать с нашей системе проще чем с какой бы то нибыло.
  3. Расчет крыши любой сложности – Вы действительно сможете расчитать любую крышу, а уж расчет вальмовой крыши или двускатной – для нее семечки.
  4. Хранение расчетов в облаке – все проекты расчета кровли хранятся в облаке, копии которого делаются 4 раза в сутки. Вы точно не потеряете свои расчеты!
  5. Предоставление общего доступа – возможность предоставить доступ к проект расчета фасада или кровли другому пользователю, в том числе (для просмотра) анонимным пользователям (клиентам). Это намного удобнее чем распечатывать и отсылать сканы по EMail!
  6. Широкий набор материалов и настроек – мы вносим максимально возможное количество настроек для всех расчитываемых системой и продаваемых материалов от заводов которые сотрудничают с нами. Вам не нужно забивать настройки самим!
  7. 14 дней тестового доступа – никакого риска купить то что Вам не нужно – сначала протестируйте интересующий Вас тариф!

Калькулятор стройматериалов для строительства дома с вальмовой крышей

Укажите кровельный материал:

—— Выберите материал из списка ——Шифер (волнистые асбоцементные листы): Средний профиль (11 кг/м2)Шифер (волнистые асбоцементные листы): Усиленный профиль (13 кг/м2)Волнистые целлюлозно-битумные листы (6 кг/м2)Битумная (мягкая, гибкая) черепица (15 кг/м2)Из оцинкованной жести (6,5 кг/м2)Листовая сталь (8 кг/м2)Керамическая черепица (50 кг/м2)Цементно-песчаная черепица (70 кг/м2)Металлочерепица, профнастил (5 кг/м2)Керамопласт (5,5 кг/м2)Фальцевая кровля (6 кг/м2)Полимер-песчаная черепица (25 кг/м2)Ондулин (еврошифер) (4 кг/м2)Композитная черепица (7 кг/м2)Натуральный сланец (40 кг/м2)Указать вес 1 кв метра покрытия (? кг/м2)
кг/м2

Введите параметры крыши:

Ширина основания A (см)

Длина основания B (см)

Угол наклона крыши α (град)

Длина боковых свесов C (см)

Длина торцевых свесов D (см)

Стропила:

Шаг стропил (см)

Сорт древесины для стропил (см)

123

Расчёт обрешётки:

Ширина доски обрешётки (см)

Толщина доски обрешётки (см)

Расстояние между досками обрешётки (см)

Расчёт снеговой нагрузки:

Выберите ваш регион, используя карту ниже

1 (80/56 кг/м2)2 (120/84 кг/м2)3 (180/126 кг/м2)4 (240/168 кг/м2)5 (320/224 кг/м2)6 (400/280 кг/м2)7 (480/336 кг/м2)8 (560/392 кг/м2)

Расчёт ветровой нагрузки:

Регион

IaIIIIIIIVVVIVII

Высота до конька здания

5 мот 5 м до 10 мот 10 м

Тип местности

Открытая местностьЗакрытая местностьГородские районы

Рассчитать

Результаты расчетов

Крыша:

Угол наклона подходит для данного материала.
Угол наклона для данного материала желательно увеличить!
Угол наклона для данного материала желательно уменьшить!

Высота подъёма: см.
Длина конькового бруса: см.
Площадь поверхности крыши: м.
Примерный вес кровельного материала: кг.
Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): рулонов.

Стропила:

Нагрузка на стропильную систему: кг/м2.
Длина боковых стропил: см.
Длина диагональных стропил: см.
Количество вальмовых стропил: шт.
Уменьшите шаг стропил!
Количество боковых стропил: шт.

Обрешетка:

Количество рядов обрешетки (для всей крыши): рядов.
Равномерное расстояние между досками обрешетки: см.
Количество досок обрешетки стандартной длиной 6 метров: шт.
Объем досок обрешетки: м3.
Примерный вес досок обрешетки: кг.

После расчетов видно, что инструмент выдал почти все нужные данные для строительства. Какие конкретно?

  1. Высоту подъема.
  2. Длину (уточненную) конькового бруса.
  3. Площадь рассчитываемой вальмовой крыши.
  4. Ориентировочный вес материала кровли.
  5. Количество рулонов кровли.
  6. Нагрузку на проектируемую стропильную систему дома.
  7. Длину, а также количество всех стропил (как боковых и вальмовых, так и диагональных).
  8. Сечение, найденный вес стропил с указанием необходимого объема бруса.
  9. Количество рядов, досок и, кроме того, объем досок с указанием суммарного веса.

Вальмовая четырехскатная крыша — хорошее архитектурное решение при строительстве. Но ее сложная конструкция немого нивелирует отличные эксплуатационные характеристики. Не всякий ее рассчитает.

Данный онлайн калькулятор для расчета вальмовой крыши дома прост и удобен, им может воспользоваться даже не специалист-строитель.

Нужно только знать некоторые правила и нюансы, делая расчет в онлайн калькуляторе. Они следующие.

При вводе исходных данных в представленный калькулятор некоторые параметры (например, ширину досок) следует выбирать, учитывая снеговую и ветровую нагрузку в конкретном климатическом регионе.

Если планируется построить теплую вальмовую четырехскатную крышу, то в расстояние между стропилами при расчетах в калькуляторе необходимо заложить нужный геометрический размер утеплителя.

Сложная конфигурация вальмовой крыши диктует некоторые действия, которые просто необходимо выполнить застройщику еще на стадии проектирования дома. Сложность в том, вальмовые скаты в форме треугольника и трапеции весьма своеобразны. В результате могут получиться большие отходы кровельного материала.

Чтобы этого не случилось, необходим тщательный предварительный раскрой материала (кстати, для начала его можно прикинуть на чертеже).

Как вычислить длину стропил двускатной крыши

Жёсткость конструкции стропильной системы является обязательным требованием, и её обеспечение исключает прогиб при воздействии нагрузок. Стропила прогибаются в случае допущенных ошибок в расчётах конструкции и величины шага, с которым устанавливается стропильный брус. В случае, когда данный дефект выявлен после окончания работ, необходимо укрепить конструкцию с помощью подкосов, тем самым вы увеличите её жёсткость. При длине стропильного бруса более 4,5 м применение подкосов является обязательным, так как прогиб будет образовываться в любом случае под воздействием собственного веса бруса

Данный фактор обязательно принимается во внимание при выполнении расчётов

Длина стропил зависит от месторасположения их в системе

Определение расстояния между стропилами

Стандартный шаг, с которым выполняется установка стропил в жилом доме, составляет порядка 600–1000 миллиметров. На его величину влияет:

  • расчётная нагрузка;
  • сечение бруса;
  • характеристика кровли;
  • угол наклона крыши;
  • ширина материала утеплителя.

Не рекомендуется искусственно уменьшать или увеличивать шаг стропил

Определение необходимого числа стропил происходит с учётом шага, с которым они будут устанавливаться. Для этого:

  1. Выбирается оптимальный шаг установки.
  2. Длина стены делится на выбранный шаг и к полученному значению прибавляется единица.
  3. Полученное число округляется до целого.
  4. Повторно делится длина стены на полученное число, тем самым определяется нужный шаг монтажа стропил.

Площадь стропильной системы

При вычислении площади двускатной крыши требуется учитывать такие факторы:

  1. Суммарную площадь, которая состоит из площади двух скатов. Исходя из этого определяют площадь одного ската и полученное значение умножают на число 2.
  2. В случае, когда размеры скатов различаются между собой, площадь каждого ската находится индивидуально. Суммарная площадь вычисляется сложением полученных значений для каждого ската.
  3. В случае, когда один из углов ската больше или меньше 90о, для того чтобы определить площадь ската, его «разбивают» на простые фигуры и вычисляют их площадь по отдельности, а затем складывают полученные результаты.
  4. При вычислении площади не учитывается площадь дымоходных труб, окон и вентиляционных каналов.
  5. Учитывается площадь фронтонных и карнизных свесов, парапетов и брандмауэрных стен.

Расчёт стропильной системы зависит от типа крыши

Например, дом имеет длину 9 м и ширину 7 м, стропильный брус имеет длину 4 м, свес карниза — 0,4 м, свес фронтона — 0,6 м.

Значение площади ската находится по формуле S = (Lдд+2×Lфс) × (Lc+Lкс), где:

  • Lдд – длина стены;
  • Lфс – длина свеса фронтона;
  • Lc – длина стропильного бруса;
  • Lкс – длина свеса карниза.

Получается, что площадь ската равна S = (9+2×0,6) × (4+0,4) = 10,2 × 4,4 = 44,9 м2.

Суммарная площадь крыши составляет S = 2 × 44,9 = 89,8 м2.

Размер двускатной кровли рассчитывают с целью определения требуемого количества кровельного материала. С увеличением угла наклона крыши увеличивается и расход материала. Запас должен составлять порядка 10–15%. Он обусловлен укладкой внахлёст. Для определения точного количества материала с учётом наклона скатов лучше всего использовать справочники.

Информация

Вальмовая крыша имеет высокие эксплуатационные характеристики и сложную конструкцию, однако благодаря онлайн калькулятору произвести ее расчет сможет каждый домовладелец. Наш калькулятор достоверно рассчитает конструкцию вальмовой четырехскатной крыши. По результатам вычислений формируется 2D чертеж крыши и выполняется 3D визуализация.

Вальмовая крыша имеет четыре ската — торцовые в форме треугольников и боковые в виде трапеции. Скаты расположены под одинаковым углом к основанию. Их бока соединяются вальмами (наклонными ребрами), а верхушки – коньком. По периметру дома укладывают мауэлрат, на который опираются стропила. Вальмовая четырехскатная крыша имеет карнизный свес, в зависимости от ваших предпочтений

Достоинства и недостатки вальмовой крыши

Хоть расчет вальмовой крыши сложный, это одна из самых популярных конструкций для частного дома. Она имеет ряд преимуществ:

  • Обтекаемость кровельного покрытия;
  • Жесткость конструкции;
  • Отсутствие фронтонов

Вальмовая крыша также имеет ряд недостатков:

  • Сложность расчетов и установки крыши;
  • Большой отхода материала (особенно МЧ).

Таким образом, достоинств больше, а онлайн калькулятор с чертежами крыши в деталях поможет в ее расчёте.

Специфика работы калькулятора расчета вальмовой крыши

Наш калькулятор сделает моментальный расчет стропильной системы вальмовой крыши – длину и количество стропил (в том числе диагональных), длину конька. От домовладельца требуется ввести лишь начальные параметры: длину и ширину дома, скат кровли, высоту. Хочется отметить, что ширину доски для стропил нужно выбирать исходя из нагрузок, как от ветровых и снега, так и от массы самого материала для кровли. Если вы делаете теплую крышу, то расстояние между стропил, должно соответствовать ширине утеплителя, чтоб избавиться от подрезок и не тратить материал.

Обрешётка

Доска для обрешётки обычно используется толщиной 30 мм. Ширина может быть разная, для металлочерепицы с шагом 35 см в соответствии с длиной продольной оси модуля МЧ «Монтеррей» оптимальная ширина доски — 100мм, для других типов покрытий, шаг и ширина доски может быть разной. Не забывайте, что на обрешётку для мягкой кровли, поверх будет класться ОСП или фанера сплошным ковром.

При устройстве теплой крыши необходимы:

  • Утеплитель толщиной 100 мм, но лучше 150-200 мм.
  • Гидроизоляция, пароизоляция;
  • Контробрешетка толщиной не менее 30 мм.

Как вы уже поняли, рассчитать вальмовую крышу на онлайн калькуляторе очень легко, даже обладая совсем слабыми знаниями в строительстве. Основные конструктивные особенности вальмовой крыши схожи с геометрией школьной программы, по этому давайте считать вместе.

Результаты расчетов

Крыша:

Угол наклона подходит для данного материала.
Угол наклона для данного материала желательно увеличить!
Угол наклона для данного материала желательно уменьшить!

Высота подъёма: см.
Длина конькового бруса: см.
Площадь поверхности крыши: м.
Примерный вес кровельного материала: кг.
Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): рулонов.

Стропила:

Нагрузка на стропильную систему: кг/м2.
Длина боковых стропил: см.
Длина диагональных стропил: см.
Количество вальмовых стропил: шт.
Уменьшите шаг стропил!
Количество боковых стропил: шт.

Обрешетка:

Количество рядов обрешетки (для всей крыши): рядов.
Равномерное расстояние между досками обрешетки: см.
Количество досок обрешетки стандартной длиной 6 метров: шт.
Объем досок обрешетки: м3.
Примерный вес досок обрешетки: кг.

Крыши сложной геометрии с многочисленными скатами

Последнее время очень популярны стали купольные и многощипцевые конструкции крыши. Они характерны для некоторых архитектурных стилей и имеют очень привлекательный внешний вид. Их строительство и эксплуатация обходятся довольно дорого потому, что они имеют очень большое количество скатов самых разных форм.

Обратите внимание

Несмотря на то, что крыши сложных геометрических форм состоят из скатов простых геометрических форм, например, трапеций, параллелограммов, равносторонних треугольников, общий расчет площади всей крыши сделать довольно непросто.

Основные трудности будут на этапе снятия размеров. Придется сделать очень большое количество измерений. Чем более сложна конструкция кровли, тем эти замеры будет сделать сложнее.



Если размеры односкатной крыши можно измерить с земли, то размеры сложных крыш придется снимать на высоте. В некоторых случаях целесообразно выполнить чертеж плана крыши.

После того, как вы зрительно разбили крышу на отдельные скаты, снимите размеры каждого из них. Не забывайте о симметричных скатах, которые полностью идентичны. После этого сделайте все расчеты по каждому скату и сложите все результаты.

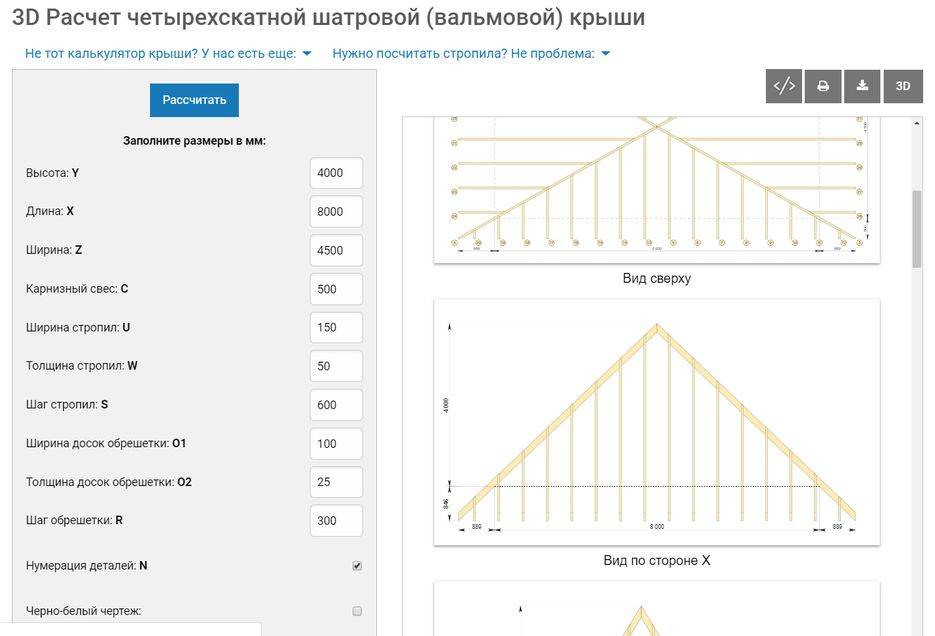

Калькулятор расчета стропильной системы вальмовой крыши

Он дает возможность получать технические данные конструкции с чертежом. Это очень важная информация для строителей.

Для начала надо ввести в калькулятор следующие данные:

  • высота крыши от перекрытия до конька;
  • длина и ширина строения;
  • планируемый свес кровли на карнизе (софит);
  • ширина и толщина стропильных ног;
  • расстояние между стропилами;
  • ширина и толщина материалов для обрешетки под кровельное покрытие;
  • шаг обрешетки.

Каждый параметр имеет буквенное обозначение

Это стандартные данные для большинства калькуляторов расчета. Данные могут вводиться в сантиметрах или миллиметрах, инструкция по работе с калькулятором конкретизирует параметры подачи.

Для удобства внесения нужных значений имеется принципиальный схематический чертеж вальмовой крыши с буквенными обозначениями каждого размера. Он позволяет застройщикам сориентироваться и не допускать ошибок при вводе исходных данных. Кроме того, этот чертеж объясняет, в каком формате калькулятор выдает результаты вычислений.

Калькулятор дает схематический чертеж, на котором каждый элемент имеет свое обозначение

Без калькулятора застройщик вынужден был состоятельно рисовать эскиз конструкции, определять длину и способы запила каждого элемента. Возникала проблема с отходами, было трудно использовать отрезки различной длины, а их при строительстве вальмовой крыши очень много. Иногда приходилось выбрасывать дорогие пиломатериалы из-за непонимания алгоритма их дальнейшего использования.

Как сделать эскиз вальмовой крыши

Устройство крыши

Вальмовая крыша – это четырехскатная конструкция. Боковые ее стороны выполняются в форме трапеции, а торцовые скаты имеют треугольное строение. Все части устройства расположены к основанию под одинаковым углом.

Для осуществления правильных расчетов конструкции вальмовой кровли следует учитывать все ее основные составные элементы:

  1. Верхушка – конек. Устройство представляет собой брус, который фиксируется на самой верхней точке горизонтальной плоскости крыши. Он несколько меньше от общей длины здания и служит для соединения элементов стропильной системы.
  2. Стропила центральные. Такие несущие элементы кровельной конструкции размещаются по высоте и длине скатов, а также конька.
  3. Угловые стропила. Располагаются такие брусья под наклоном. Установка их начинается от конька и завершается на краю здания.
  4. Вальмы. Такие наклонные элементы одной стороной соединяются с коньком, а второй – с угловыми стропилами.
  5. Мауэрлат. Данный элемент позволяет соединить стропильную систему со стенами здания. Такая привязка выполняется по всему периметру здания.
  6. Свесы. Обычно данная защитная конструкция является удлиненной частью стропильных ног. Для вальмовых крыш характерны карнизные свесы, которые позволяют оградить стены дома от воздействия влаги.
  7. Обрешетка. Такое устройство необходимо для закрепления кровельного материала, а также гидроизоляционного слоя и утеплителя. Обрешетка может быть разреженной и сплошной. Ее тип зависит от вида кровельного покрытия.

Вальмовые крыши не имеют фронтонов. Основным их достоинством является жесткость всей конструкции и хорошая обтекаемость покрытия. Но спроектировать такого типа надежную кровлю достаточно сложно без большого количества отходов материала. Поэтому лучшим помощником при составлении плана строительства кровли является калькулятор, который при внесении всех данных предоставит достоверные расчеты вальмовой крыши с чертежом.

Для упрощения расчетов требуется знать, как устроена и из каких элементов состоит вальмовая кровля. Конструкция содержит:

  1. Конек

    – брусок, расположенный в наиболее высокой точке, и является опорой большинству стропил.

  2. Центральные стропила

    – устанавливаются по скатам, с учетом их параметров.

  3. Угловые стропила

    – это основная несущая часть крыши, располагаются наклонно от конькового бруска к краю дома.

  4. Вальмовые стропила

    – закрепляются на коньке, а также угловых стропилах.

Что умеет наша онлайн программа расчета крыш?

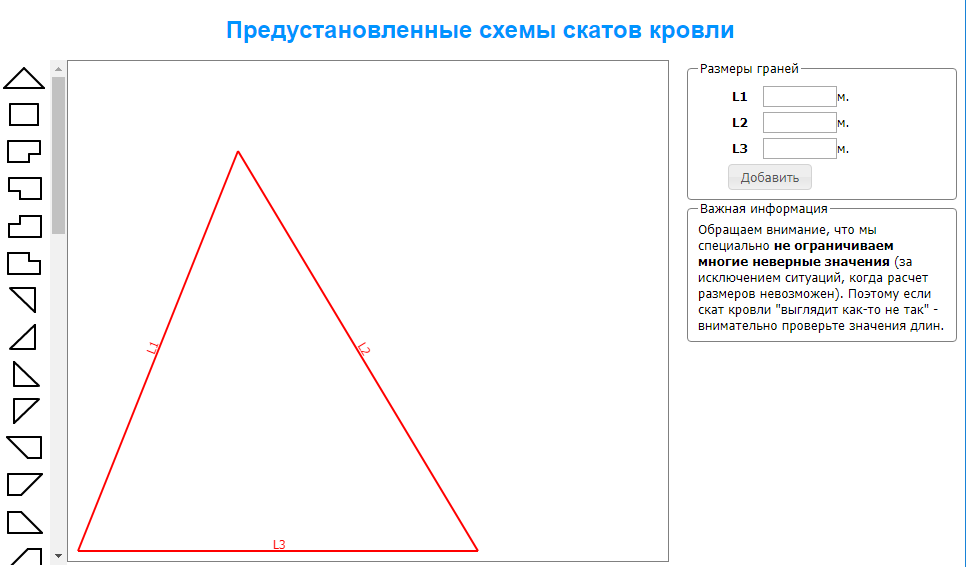

  • Редактирование ската – как использование готовых шаблнов, так и свободное рисование. Возможность тонко настраивать каждый скат калькулятора кровли
  • Редактирование вырезов на скате – как из готовых шаблонов, так и (как в скатах) – свободное рисование для расчета фасада или кровли
  • Расчет раскладки материала с учетом заданных параметров и схемы скатов
  • Возможность менять материал (как внутри одного вида, так и менять полностью вид материала) с перерасчетом раскладки
  • Ведение и расчет всей кровли (проекта)
  • Формирование итогового отчета по метериалам и раскладки материала по всем скатам
  • Предоставление доступа как другим сотрудникам компании, так и третьим лицам

Материалы для возведения крыши

Для монтажа стропильной системы понадобится не только хорошо просушенная качественная древесина, но и металлические крепления, а также кровельные гвозди, саморезы и анкерные болты.

Из металлических элементов нужно будет приобрести уголки и крепления различной конфигурации, которые помогут сделать конструкцию более надежной и крепкой.

Одним из них является скользящее крепление. Его устанавливают в нижней части стропил, закрепляя их таким образом к мауэрлату. Установив его, можно исключить риск деформации системы крыши при усадке несущих стен.

Еще одним давно применяемым креплением являются скобы. Ими соединяют разные детали системы, например, стропила и балки перекрытия или мауэрлат, если крыша возводится, например, на здании, которое уже давно дало усадку.

Вам понадобится:

— для укладки мауэрлата нужен будет брус, имеющий сечение 100×150 мм;

— стропила и конек изготавливают из бруса сечением 50×150 мм. Строители, занимающиеся возведением стропильных систем, рекомендуют производить монтаж всей системы из бруса или досок, имеющих одинаковое сечение — это дает гарантию прочности и надежности постройки;

— сверху системы стропил набивается обрешетка из досок, сечение которых должно составлять 25×150 мм.

Выбирая древесину для системы стропил, можно опираться на составленную специально для этого таблицу. В ней приведены допустимая длина стропил (в метрах) из хвойной древесины (лиственница, ель, кедр, сосна), в зависимости от ее качества, сечения бруса и средней величины снеговой нагрузки в данном регионе.

СортСечениеРасстояние между стропилами в мм
мм300400600300400600
Снеговая нагрузка1,0 кРа1,5 кРа
Высший38×893.222.922.552.812.552.23
38×1405.064.604.024.424.023.54
38×1846.656.055.285.815.284.61
38×2358.507.726.747.426.745.89
38×28610.349.408.219.038.217.17
1 и 238×893.112.832.472.722.472.16
38×1404.904.453.894.283.893.40
38×1846.445.855.115.625.114.41
38×2358.227.476.387.186.525.39
38×28610.009.067.408.747.666.25
338×893.062.782.312.672.391.95
38×1404.674.043.303.953.422.79
38×1845.684.924.024.804.163.40
38×2356.956.024.915.875.084.15
38×2868.066.986.706.815.904.82
Снеговая нагрузка2,0 кРа2,5 кРа
Высший38×894.023.653.193.733.392.96
38×1405.284.804.194.904.453.89
38×1846.746.135.356.265.694.97
38×2358.217.466.527.626.925.90
38×2862.472.241.962.292.081.82
1 и 238×893.893.533.083.613.282.86
38×1405.114.643.894.744.313.52
38×1846.525.824.756.065.274.30
38×2357.806.765.527.066.114.99
38×2862.432.111.722.211.911.56
338×893.483.012.463.152.732.23
38×1404.233.672.993.833.322.71
38×1845.184.483.664.684.063.31
38×2356.015.204.255.434.713.84
38×2866.525.824.756.065.274.30
  • Кроме этого, необходимо будет купить кровельный материал, утеплитель и пленку пароизоляции, которая настилается на стропила под обрешетку. В качестве кровельного материала для вальмовой конструкции крыши традиционно выбирают мягкое покрытие — его легче закреплять на сложной конфигурации такой стропильной системы. Под такую кровлю будет необходимо сделать настил из фанеры.
  • Также нужно приобрести антисептический состав для обработки дерева перед началом монтажа.
  • Возможно, понадобится стальная проволока диаметром в 4 мм, для закрепления некоторых элементов в несущей стене.

Конструктивные элементы вальмовой крыши

  • После стропил можно рассмотреть стойку, которая поддерживает конек и устанавливается на соединении двух стропил и коньковой балки. Эти элементы используются не всегда, иногда их просто заменяют другими подпорными деталями, например, в тех случаях, когда пространство под крышей должно быть свободным, если в нем планируется устроить комнату.
  • Затяжка является скрепляющим стропила элементом. Чаще всего она же выполняет роль балки перекрытия.
  • Кобылка монтируется к установленным стропильным ногам для увеличения свеса крыши, который станет защитой от атмосферных осадков для промежутка под крышей и верхней части стен.
  • Ветровую балку крепят на стропила наискось с той стороны крыши, которая считается ветреной. Иногда ее устанавливают и на оба трапециевидных ската.
  • Нарожник или короткая стропильная нога используется только в вальмовой конструкции и крепится к угловому стропилу.
  • Мауэрлат присутствует в любой стропильной системе и представляет собой брусок, который крепится по всему периметру стен строения.
  • Шпренгель — это еще одна деталь системы, придающая ей жесткость и снимающая нагрузку со стен. Его устанавливают по диагонали, относительно углов здания и закрепляют на мауэрлат.
  • Подкосы устанавливают под разным углом к стропильным ногам, в зависимости от того, будет ли задействована мансарда для создания дополнительной комнаты.
  • Ребро, диагональные или боковые стропила, могут быть установлены, как с одной торцевой стороны крыши или с двух ее стороны, в зависимости от задуманной конструкции.
  • Прогонами в данном случае называют расстояние между креплением стропил к коньковой балке — оно будет зависеть от веса выбранного материала кровли и предполагаемой снеговой нагрузки в местности постройки.

Этапы работы по монтажу вальмовой крыши

Если для крыши дома выбрана вальмовая конструкция, то работу над ней нужно вести в строгой последовательности:

Любой проект начинается с составления схемы стропильной системы.

Начинают всегда с вычерчивания базового плана вальмовой крыши

  • Следующим шагом идет расчет всех параметров, которые будут зависеть от ширины расстояния между стен дома и наличия внутри строения капитальных перегородок.
  • Далее, согласно расчетам, приобретаются необходимые материалы и подготавливаются нужные для работы инструменты.
  • Затем следует подготовка к обвязке стен для установки стропильной системы — настил гидроизоляционного материала.
  • Выполняется разметка стен под монтаж стропильной системы.
  • Самый важный этап — установка всей системы в соответствии с проектом.
  • Завершающая стадия — устройство кровли.
Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
