Калькулятор расчета количества листов шифера

Что рассчитывают на онлайн калькуляторе: виды и возможности

Даже имея на руках готовые чертежи, будущий владелец не всегда найдет время для их внимательного изучения и кропотливых расчетов на бумаге. Среди всех способов решения вопроса о том, как рассчитать крышу дома, калькулятор в онлайн режиме станет оптимальным вариантом. Существует две разновидности калькуляторов, выполняющих определенный вид расчетов:

Стандартный калькулятор для расчета крыши

Наиболее распространенный, позволяет получить основные параметры, от угла наклона стропил до допустимой нагрузки на кровлю. В расчете кровельного материала, как правило, имеются все популярные варианты (всевозможная черепица, шифер, ондулин и другие материалы).

Широко представлены калькуляторы для расчета одно- и двускатной и вальмовой крыши; встречаются сервисы по расчету шатровой крыши или мансарды. Онлайн калькулятор крыши двускатной или односкатной рассчитан на несложные задачи; более продвинутые расчетные программы необходимо скачивать и устанавливать на свой компьютер.

Фрагмент онлайн калькулятора расчета вальмовой крышиИсточник citymang.ru

Строительный калькулятор

Для вычислений используются сложные алгоритмы расчетов, в результате можно получить не только таблицы цифр, но и набор подробных чертежей, а также 3D-визуализацию. В строительном калькуляторе, как правило, можно рассчитать крышу любого типа.

Помимо основных параметров можно узнать, сколько потребуется пиломатериала, подобрать оптимальный утеплитель и пароизоляцию. Чертежи покажут раскладку стропильной системы и обрешетки и позволят проконтролировать правильность угла наклона и расположения стропил.

Как произвести расчет площади крыши сложной формы?

В принципе, расчет площади кровли сложной конфигурации мало чем отличается от предыдущих способов. Конечно, придется затратить чуть больше времени, но правила расчета для всех общие:

  • Разбиваем пространство на отдельные геометрические элементы. В результате мы получаем различные прямоугольники, треугольники, трапеции и прочие фигуры.
  • Далее нужно воспользоваться математическими формулами, знакомыми еще со школьной программы, рассчитывая таким образом площадь для каждой фигуры.
  • Помните, что длина ската берется от крайней линии карниза и заканчивая коньком крыши.
  • Рассчитываем показатели для всех получившихся фигур, после чего складываем вместе все эти значения.
  • Если вы видите, что скат кровли неправильной формы, то лучше разбить его на две простейшие фигуры, ведь куда проще рассчитывать площадь двух трапеций, чем площадь многоугольника. Так вы сэкономите себе время и нервы.

ОСТОРОЖНО!
Ни в коем случае не вычитайте из получившегося значения площади такие элементы крыши, как дымоход, каналы вентиляции, окна мансарды и прочее. Это может привести к тому, что вы просто приобретете меньше кровельного материала, чем это требуется

Будьте предельно бдительны!

Расчет крыш сложных форм

Что нужно знать о материале и его расчете

Шифер относится к материалам старого поколения. В его состав входит асбест, который небезопасен для здоровья. Но справедливости ради стоит отметить, что все материалы проходят контроль и содержание в них вредных веществ не превышает допустимые нормы.

Единственное, что стоит помнить — при резке стоит использовать респиратор, чтобы не вдыхать асбестовую пыль. Вариантов продукции несколько, но мы разберем только те, которые используются для частной застройки.

Особенности шифера

ГОСТ предусматривает две основные марки шифера:

  • 40/150 — высота волн составляет 40 мм, шаг волны равен 150 мм;
  • 54/200 — высота волны 54 мм, а шаг волн — 200 мм.

Основные параметры материала

Листы могут быть шести, семи и восьмиволновыми. От этого показателя зависит и размер элементов, и их вес. Что касается практической пользы, то использование 8-волнового шифера более предпочтительно, так как его полезная площадь самая большая.

Для своего строительства выбирайте семи или восьмиволновые варианты. Их полезная площадь показана на схеме ниже.

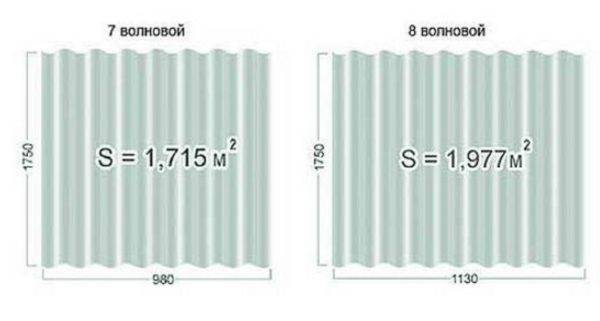

Общая площадь листа разных вариантов материала

Что касается вертикальных стыков, то требования по напускам таковы:

  • На уклонах кровли менее 15 градусов минимальный нахлест равен двум волнам. Это связано и с защитой от осадков, и со снеговой нагрузкой в зимний период — на пологих скатах скапливается намного больше снега;
  • При уклонах более 15 градусов можно делать напуск в одну волну, это значительно сокращает расход шифера на кровле.

Что касается горизонтальных напусков, то тут нужно помнить следующие факторы:

  • При уклонах менее 15 градусов следует заводить верхний лист на нижний не менее, чем на 200 мм. А лучше сделать нахлест в 250-300 мм для более надежной защиты от протекания воды;
  • Если уклон более 15 градусов, то минимальный напуск может составлять 160 мм. Тут все зависит от фактического уклона и толщины снегового покрова в зимний период.

Нахлесты обязательно нужно учитывать при расчетах

Расчетные работы

Теперь разберемся, как проводить расчеты, не используя онлайн-калькулятор. Ниже даны общие рекомендации, которые помогут провести рабочий процесс быстро и точно:

ИллюстрацияОписание
В первую очередь измеряется ширина ската. Вам нужно определить его точный размер с учетом фронтонных выступов.

Затем производятся следующие действия:

  • Полученный результат нужно разделить на ширину листов, которые будут использоваться. Полученная цифра округляется в большую сторону;
  • К результату добавляется еще 10% и округляется в большую сторону, так мы определим число вертикальных рядов с учетом напусков.
Измеряется расстояние от карниза к коньку. Затем производятся следующие мероприятия:

  • Определяется величина карнизного свеса. Она добавляется к длине ската;
  • Полученная цифра делится на высоту листа. Так мы определим, сколько вертикальных рядов будет лежать на кровле;
  • Добавляется 13 процентов на вертикальных нахлесты. Конечный результат и будет нужным нам показателем.
Определяется количество листов, которое необходимо приобрести. Тут все очень просто:

  • Количество вертикальных рядов умножается на количество горизонтальных рядов;
  • К полученному числу нужно прибавить 5% на подрезку.

Вот так просто по размерам крыши можно рассчитать необходимое количество материалов

Очень важно разобраться с тем, как будет производиться укладка. Есть два варианта проведения работ, они показаны на схеме, а ниже каждый способ описан более подробно:

Монтаж материала на кровле может производиться двумя способами

Способ, в котором продольные кромки совмещены. Предполагает подрезку углов в листах, чтобы на стыках не получалось четырех слоев материала

Тут очень важно делать все точно, чтобы скосы идеально совпадали и между ними не образовывались слишком большие щели. При недостатке опыта я рекомендую использовать второй вариант проведения работ;

Угловая подрезка требует точности

Вариант со смещением горизонтальных рядов. Более простое и более надежное решение, так как на кровле вертикальные стыки не будут совпадать. Тут все просто: каждый четный ряд смещается на 1-3 волны, для чего первый лист отрезается вдоль. Получается очень надежно, да и сложности никакой, с работой справится даже неопытный мастер.

Расчет на односкатную крышу еще проще, ведь вам нужно измерить всего один скат и добавить свес. Что касается Монтажа, то все очень легко: для этого используются специальные гвозди, которые забиваются через верхнюю часть волны.

Онлайн калькулятор односкатной крыши

Данный калькулятор упростит комплектацию материалов для стропильной системы и финишного кровельного покрытия, позволит просчитать  угол наклона ската, количество обрешетки и размер стропил.

Перед проведением расчетов настоятельно рекомендуется:

  1. Изучить особенности стропильной системы под конкретный кровельный материал. В большей степени это относиться к обрешетке. Так, для битумной черепицы обрешетка должна быть сплошной (доску можно заменить на листы ОСП или фанеры). Для металлочерепицы обрешетка монтируется с учетом размера волны.
  2. Проверить надежность выбранного угла и шага стропил. В этом поможет программа «Стропила 1.0.1.».

Укажите кровельный материал:

—— Выберите материал из списка ——Шифер (волнистые асбоцементные листы): Средний профиль (11 кг/м2)Шифер (волнистые асбоцементные листы): Усиленный профиль (13 кг/м2)Волнистые целлюлозно-битумные листы (6 кг/м2)Битумная (мягкая, гибкая) черепица (15 кг/м2)Из оцинкованной жести (6,5 кг/м2)Листовая сталь (8 кг/м2)Керамическая черепица (50 кг/м2)Цементно-песчаная черепица (70 кг/м2)Металлочерепица, профнастил(5 кг/м2)Керамопласт (5,5 кг/м2)Фальцевая кровля (6 кг/м2)Полимер-песчаная черепица (25 кг/м2)Ондулин (еврошифер) (4 кг/м2)Композитная черепица (7 кг/м2)Натуральный сланец (40 кг/м2)Указать вес 1 кв метра покрытия (? кг/м2)
кг/м2

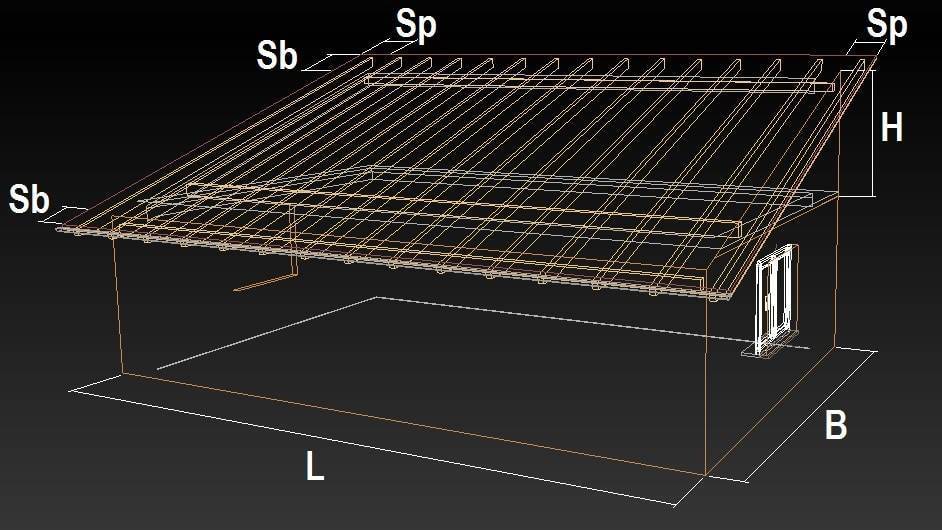

Введите параметры крыши:

Ширина основания B (см)

Длина основания L (см)

Высота подъема H (см)

Длина боковых свесов Sb (см)

Длина переднего и заднего свеса Sp (см)

Стропила:

Шаг стропил (см)

Сорт древесины для стропил (см)

123
Рабочий участок бокового стропила (не обязательно) (см)

Расчёт обрешётки:

Ширина доски обрешётки (см)

Толщина доски обрешётки (см)

Расстояние между досками обрешётки (см)

Расчёт снеговой нагрузки:

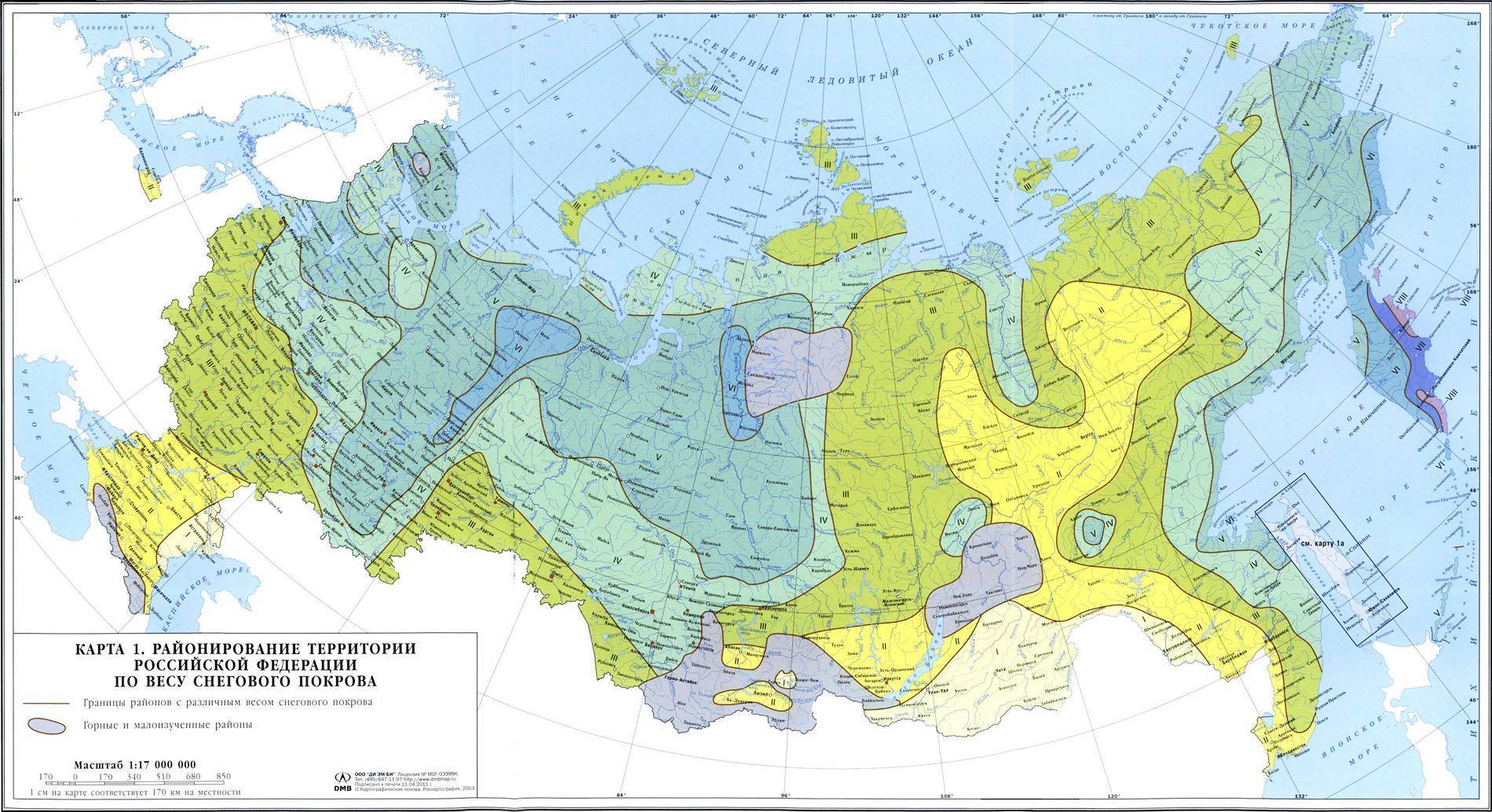

Выберите ваш регион, используя карту ниже

1 (80/56 кг/м2)2 (120/84 кг/м2)3 (180/126 кг/м2)4 (240/168 кг/м2)5 (320/224 кг/м2)6 (400/280 кг/м2)7 (480/336 кг/м2)8 (560/392 кг/м2)

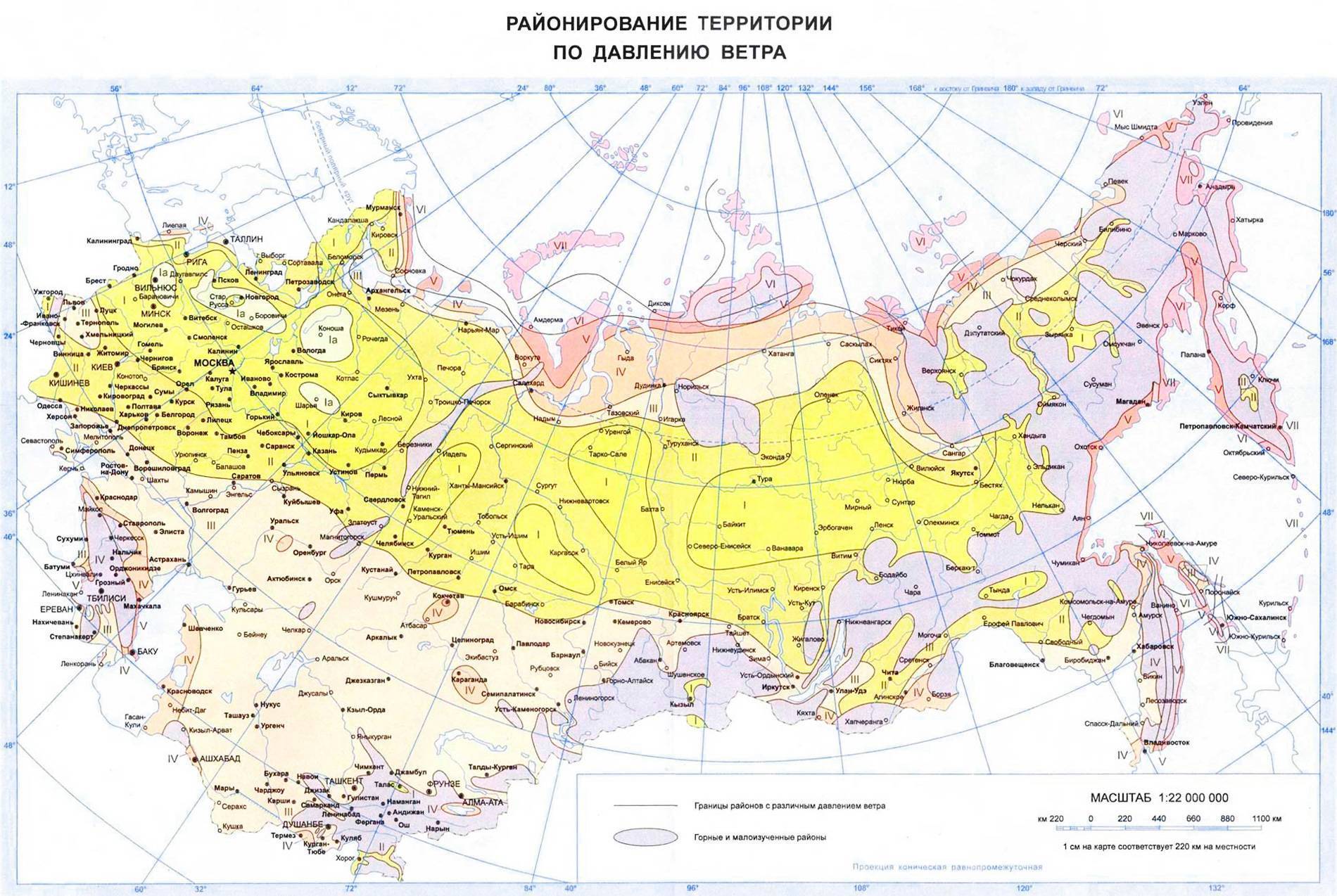

Расчёт ветровой нагрузки:

Регион

IaIIIIIIIVVVIVII
Высота до конька здания

5 мот 5 м до 10 мот 10 м
Тип местности

Открытая местностьЗакрытая местностьГородские районы

Рассчитать

Результаты расчетов:

Крыша:

Угол наклона крыши: градусов.

Угол наклона подходит для данного материала.
Угол наклона для данного материала желательно увеличить!
Угол наклона для данного материала желательно уменьшить!

Площадь поверхности крыши: м2.

Примерный вес кровельного материала: кг.

Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): рулонов.

Стропила:

Нагрузка на стропильную систему: кг/м2.

Длина стропил: см.

Количество стропил: шт.

Обрешетка:

Количество рядов обрешетки: рядов.

Равномерное расстояние между досками обрешетки: см.

Количество досок обрешетки стандартной длиной 6 метров: шт.

Объем досок обрешетки: м3.

Примерный вес досок обрешетки: кг.

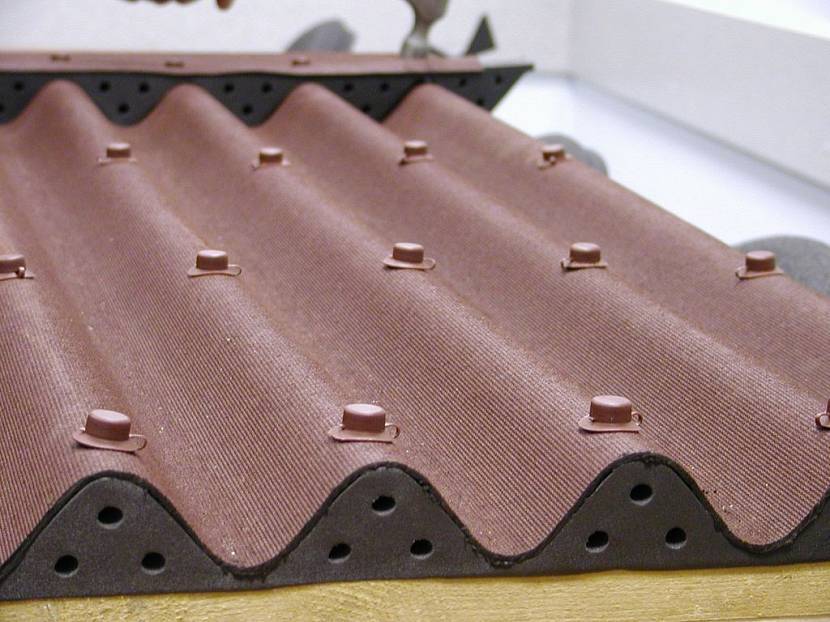

Монтаж ондулина.

Если вы разобрались, как рассчитать ондулин, то остановите свое внимание на некоторых моментах его монтажа. Укладка ондулина производится, как и монтаж обычного шифера:

  1. Проведите монтаж обрешетки крыши, учитывая наклон ската и направление ветра. Работу рекомендуется начинаться с подветренной стороны. Бруски обрешетки располагаются на одинаковом расстоянии. При скате кровли 20 градусов расстояние между брусками равно 600-800мм. В случае увеличения расстояния осуществляется монтаж дополнительных реек;
  1. Первый ряд ондулина укладывается с нижнего правого угла. Для второго ряда необходимо на листе сделать продольный распил и начинать укладку с половины листа;

    Размещение крепления

  1. Крепление лисов осуществляется по горизонтали специальными гвоздями (20 штук на лист). Первый ряд крепления размещается в каждую волну. Последующее крепление – в каждый второй гребень волны. При установке второго ряда делается нахлест необходимого размера на первый ряд;
  2. В вертикальном направлении листы крепятся к бруску. Продольный нахлест должен быть не меньше 1 волны, а поперечный – не меньше 15 см;
  1. Завершает работу укладки ондулина установка коньковых элементов. Их монтируют внахлест и крепят по гребню листа. На двухскатных крышах используются угловые коньковые элементы;
  1. Для обустройства ендовы ондулином необходимо монтировать дополнительную обрешетку.

Для качественного монтажа крыши ондулином производится выпуск к этому материалу дополнительных кровельных аксессуаров:

    • коньковые элементы;
    • гвозди;
    • ендова;
    • вентиляционная труба;
    • заполнитель карниза;
    • щипцовый элемент;
    • герметизирующая лента на самоклеящей основе.

Как правильно рассчитать нужное количество волнового шифера

Для того, чтобы правильно рассчитать число листов шифера, нужно измерить крышу.
Кроме того, учтите, что шифер будет несколько выходить за пределы стен. Если есть отливы, то край шифера должен выступать не менее, чем на 15 см от стены.

Помимо этого, вам потребуются размеры листов шифера, какими они бывают, можно найти выше. Если ваша крыша по форме простая, к примеру, двускатная, то нужное число листов можно подсчитать по соотношению площадей.
Измерьте площадь вашей крыши и поделите ее на полезную площадь шиферного листа. Итог нужно округлить в большую сторону.

Есть еще один вариант расчета, который подойдет для непростой крыши
. При этом нужно рассчитать не площадь, а количество листов, которые пойдут на одну сторону по ширине и длине. Расчеты нужно произвести по каждой из сторон, а потом сложить полученное количество листов. Во избежание подрезок увеличивают нахлест.

Преимущества ондулина

Одним из главных преимуществ такого покрытия считается его стоимость. Купить ондулин для крыши, цена за лист которого составляет 450-550 рублей, можно в разных цветовых гаммах, что позволит дополнить дизайн дома. Еще одним значимым преимуществом является простота укладки кровли благодаря небольшому весу листов. Это дополнительная экономия на доставке и возможность быстрее провести все монтажные работы по сравнению, например, с шифером. Материал просто подгоняется под все размеры в результате того, что его очень легко резать.

Небольшой вес материала гарантирует минимальную нагрузку на систему кровли, это позволяет экономить на стропилах. Данный тип кровельного материала может укладывать поверх старого, так можно сэкономить на демонтаже. Материал экологически чистый и безопасный для людей и окружающей среды. Отличается устойчивостью к развитию плесени и грибка благодаря специальным наполнителям. Материал отличаются высокими показателями шумоизоляции.

Специальные элементы обеспечивают вентиляцию под листами и защиту от птиц и грызуновИсточник teplostroy.org

Расчёт ондулина с помощью онлайн калькулятора

Первым делом нужно определить, каким будет напуск: обычно одна или две волны по горизонтали, и примерно 15-30 см по вертикали

Это важно для того, чтобы узнать полезную площадь листа

Ондулин укладывается таким образом, чтобы листы перекрывали друг другаИсточник tap.az

Вот на что нужно обратить внимание при определении величины перехлёста:

  • Если крыша имеет уклон до 10°, то листы должны перекрываться тремя волнами и напускаться друг на друга на 30 см.

  • Если уклон от 10° до 15°, то хватит напуска в 20 см и одну волну.

  • Угол уклона большинства крыш превышает 15°, здесь будет достаточно вертикального перехлёста 15 см.

Чаще всего габариты листа ондулина 1,9х2 м. Если вычислить площадь перехлёста и отнять её от площади листа, то получится рабочая площадь элемента. Обычно она составляет 1,3-1,9 м².

Если Вы хотите, чтобы онлайн сервис подсчитал Вам шаг обрешётки и шаг стропильной ноги, то нужно ещё узнать, к какой группе по ветровой и снеговой нагрузке относится Ваш регион.

При расчёте кровли учитывается снеговая нагрузка в регионеИсточник nl.decorexpro.com

Калькуляторы для расчёта количества ондулина на крышу бывают нескольких типов:

  • Для односкатной крыши

  • Для двускатной крыши

  • Для вальмовой крыши

  • Для мансардной крыши

Преимущества кровли из ондулина.

Кровля из ондулина практически водонепроницаема. Даже при длительном нахождении во влажной среде не впитывает влагу, так как обладает нулевым водопоглощением.

Ондулин устойчив к температурным колебаниям. Для него не страшны резкие смены температуры, он одинаково замечательно переносит как жару, так и холод. И под воздействием внешних факторов не проявляет склонности к растрескиванию.

Битумная пропитка делает ондулин химически устойчивым к щелочной и кислотной среде, ему не страшны бактерии и грибок. Маслостойкость ондулина позволяет использовать его для монтажа кровли крыш промышленных зданий.

Наиболее популярные виды крыш

Постройка кровли представляет достаточно сложный процесс, в котором нужно учитывать не только кровельный материал, но гидро — и теплоизоляцию. Также нужно определиться с типом кровли. Итак, строители различают несколько разновидностей кровли:

  • односкатная;
  • двухскатная;
  • четырехскатная (вальмовая);
  • мансардная крыша;
  • многоскатная;
  • многощипцовая.

Если кровля достаточно простой формы, без лишних изломов, то рассчитать ее площадь не составит большого труда. Если же крыша более сложной конфигурации, с множеством скатов, то тут придется вооружиться всеми своими знаниями в геометрии. Это объясняется тем, что нам придется высчитывать параметры геометрических фигур, входящих в условный рисунок кровли, а сложность будет состоять в типе этих самых фигур.

Виды крыш

В большинстве случаев, крыши частных построек бывают следующих геометрических форм. Площадь скатных крыш считается с помощью этих формул:

  1. Трапеция. Формула расчета (A+B)*H/2.
  2. Прямоугольник — A*B.
  3. Параллелограмм — A*H.
  4. Треугольник с равными сторонами — (A*H)/2.

ОБРАТИТЕ ВНИМАНИЕ!

Стоит понимать, что чем сложнее кровля, т.е. если она состоит из нескольких скатов, тем она сложнее в постройке, а также в иных моментах — утеплении, обслуживании и т.д

Финансовый вопрос также никто не отменял, ведь на такую крышу понадобится больше строительных материалов.

Расчет количества шиферных листов на крышу

Стандартный расчет материала на один скат выполняется по следующему принципу:

  • Длину ската по карнизу следует разделить на ширину шиферного листа, который предполагается закупить (его параметры могут отличаться от ГОСТа) и к результату прибавить 10% на вертикальные нахлесты – мы получим количество листов для одного ряда покрытия прямоугольного ската.
  • К расстоянию между карнизом и коньком нужно прибавить величину запроектированного карнизного свеса, полученное значение разделить на длину листа шифера и прибавить 13% на горизонтальные нахлесты – так мы определим, сколько рядов материала потребуется уложить на скат.
  • Количество листов в вертикальном и горизонтальном ряду перемножается, к полученному значению прибавляется 5% от него для запаса на подрезку.

Если двухскатная кровля имеет симметричные скаты, итоговое значение достаточно умножить на два. Чтобы понять, сколько материала нужно для асимметричной крыши дома, требуется выполнить отдельный расчет для каждого ската, а результаты суммировать.

Правильно выполнить расчет для четырехскатной крыши дома можно по вышеуказанному принципу. При этом учитывается конфигурация кровли, которая может быть:

  • шатровой;
  • полувальмовой;
  • вальмовой;
  • мансардного типа.

Для шатровой конструкции результаты расчета для площади одного ската умножаются на 4. В остальных случаях нужно рассчитать материал для длинного и короткого ската четырехскатной кровли, суммировать значения и умножить результат на два.

Все расчеты необходимо перепроверить несколько раз, чтобы не допустить ошибки. Для удобства можно нарисовать схему с соблюдением масштаба.

Как расчитать количество шифера на крышу?

По причине шершавости на такой поверхности наблюдается постепенное скапливание опавшей листвы, грязи и пыли. Как следствие, появляется «фирменный» мох и лишайник, способный разрушить материал. Также опасны возникшие в результате ударов сколы, которые способны постепенно перейти в серьезные трещины. В зимнее время на поверхности шифера нередко скапливаются большие массы снега, которые провоцируют резкое увеличение нагрузки на конструкцию. Как результат, шифер может лопнуть.

Для продления срока службы шиферной кровли проводятся следующие обслуживающие мероприятия:

  • Регулярная проверка целостности поверхности (раз в полгода).
  • Своевременная чистка шиферных листов, для чего подойдет веник или электрический насос.
  • Зимой желательно освобождать кровлю от снега и наледи.

Чтобы избежать скопления снега, изначально рекомендуется применять достаточный уклон шиферной крыши.

Чтобы отремонтировать шиферную кровлю, можно использовать следующий несложный способ:

  1. Приготовление ремонтной смеси. Необходимо перемешать цемент и асбест в соотношении 2/3, добавляя также клей ПВА. Готовая масса разводится в воде 1:1.
  2. Пока смесь созревает, ремонтируемый участок очищают от грязи, смывая ее водой. Чистую поверхность необходимо высушить.
  3. В качестве грунтовки используется водный раствор клея ПВА и воды 1:3.
  4. При заполнении ремонтной смесью сколов и трещин желательно не превышать рекомендуемую толщину слоя в 2 мм.
  5. Когда заделанный участок высохнет, его красят в общий тон.

Почему же название этого материала связывают со сланцем – горной породой, отличающейся своей слоистой структурой? Дело в том, что именно сланец используют для изготовления такого строительного материала, потому что характеристиками этого природного камня являются:

  • стойкость цвета (различные оттенки черного, серого, зеленого и даже красного);
  • хорошая теплопроводность;
  • прекрасная шумоизоляция;
  • морозоустойчивость;
  • надежная прочность;
  • не впитывает влагу из воздуха;
  • не скользит;
  • долгий срок службы.

Такими свойствами будет обладать и натуральный шифер, сделанный из природного сланца. В современном строительстве он практически не используется, так как нынешние технологии подразумевают создание искусственных кровельных материалов с названием «шифер», но без использования сланца.

Характеристики волнового шифера

Шиферные листы с 8-ю волнами могут иметь толщину 0,5−0,58 см. В зависимости от толщины вес шиферного листа может быть 20−26 кг.
В сертификатах к этому материалу (и на серый, и на окрашенный) чаще всего можно встретить цифры 40/150. Первая обозначает высоту волн, а вторая – расстояние между самыми высокими точками двух гребней в мм. Высота 1-й волны, на которой делают нахлест – 32 мм
. Такие цифры могут иметь различия, если листы делались не ГОСТ, а по ТУ компании-производителя. Стоит сказать, что шифер с 8-ю волнам, в отличие от других типов, выпускается только согласно госстандарту.

Выбирая толщину листов нужно учесть нагрузки
от ветра, количество снега зимой. Чем выше будут эти показатели, тем толще требуется шифер. Кроме того, угол наклона крыши тоже должен увеличиться пропорционально росту этого показателя. Безусловно, расход также повысится, но это придаст вашей кровле надежности

Помимо этого, важно помнить, что независимо от нагрузки, уклон кровли не должен быть меньше 12%.

Технические характеристики
таковы:

  • количество циклов на оттаивание/замерзание – 25;
  • плотность 1,6−1,7 г/см 3 ;
  • предел прочности при изгибах – 16−19 мПа.

Нагрузки, воздействующие на крышу

Вероятно, что когда дело доходит до выбора типа крыши и кровли, следует руководствоваться не только визуальными требованиями

В первую очередь необходимо уделить внимание изучению вопроса нагрузки на вальму

ОБРАТИТЕ ВНИМАНИЕ!

На кровлю влияют не только осадки и их объемы — температурная нестабильность и всевозможные причины физико-механического происхождения также оказывают серьезное давление на поверхность.

Причин и источников воздействия много, но ведущими является снег и ветер. Что уж говорить, если строительные нормы требуют в обязательном порядке высчитывания снеговой нагрузки на будущий навес. Расчет имеет ярко выраженную индивидуальность в виду различий объемов снегового покрова, который выпадает в том или ином регионе.

Ветровая нагрузка не такая уж безобидная, как может показаться на первый взгляд. В некоторых случаях приходится говорить и о нагрузке из-за веса одного из элементов вальмы. Чаще всего в роли утяжелителя выступает обрешетка или кровля.

Ветровая нагрузка

Актуальным вопрос нагрузки предстает перед теми, кто собирается использовать чердачное помещение круглогодично. В таком случае необходимо масштабное утепление (скаты, боковые стены и др.), что приводит к существенному увеличению силы давления на поверхность стен. Когда же чердак не планируют переводить в жилое помещение, тогда утеплять нужно одно лишь перекрытие.

Несущая конструкция стрехи также может оказывать ощутимую нагрузку собственным весом

В сложившейся ситуации показатели нагрузки определяют принимая во внимание усредненную плотность материалов и проектные значения параметров конструктивного и геометрического характера

Снеговая нагрузка

Все вышеперечисленные факторы воздействия не так просты в анализе, но к счастью, уже давно разработаны все необходимые СНиПы, к нормам которых можно обратиться в любой момент.

Производители

ОАО “Белгородасбестоцемент” (БЕЛАЦИ)

308002, г. Белгород, ул. Мичурина, д. 104
+7 (4722) 26-16-68, 26-26-07

belacy@belacy.ru

ООО “Брянский фиброцементный завод”

242610, Брянская область, г. Фокино, ул. Крупской, д. 1.
8(48333)3-35-87; 4-70-11

bfz@bftech.ru

ООО “Комбинат “Волна”

660019, г. Красноярск, ул. Мусоргского, д. 15
+7 (391) 274-64-64, 252-82-91, +7 (800) 250-02-10 (звонок по России бесплатный)

volna@sibcem.ru, marketing@sibcem.ru

АОР “Народное предприятие Знамя”

624800, Свердловская обл., г. Сухой Лог, ул. Восточная, д. 5
(34373) 78-3-20, 78-3-73

op@slac.ru

ООО ТД “Кровельные материалы”

633209, Новосибирская обл., г. Искитим, ул. Заводская, д. 1 “Б”
(38343) 236-12, 236-34

83834323612@mail.ru

ОАО «Лато»

431720, Республика Мордовия, Чамзинский район, р.п. Комсомольский
+7 (83437) 3-01-09, 3-01-07, 3-01-08, 3-01-36

info@lato.ru

ОАО “Себряковский комбинат асбестоцементных изделий ” (СКАИ)

403343, Волгоградская область, г. Михайловка, ул. Тишанская, д. 43
+7 (84463) 4-19-90, 4-02-28

mail@oao-skai.ru

АО “Оренбургские минералы”

462781, Оренбургская область, г. Ясный, ул. Ленина, 7
(35368) 2-05-10, 2-04-90

m.ahmetov@orenmin.ru

ООО “Тимлюйский завод”

671205, Республика Бурятия, Кабанский р-он, п. Каменск, ул. Промышленная, д. 1
+7-924-453-31-42, +7-929-439-18-19

тимлюйскийшифер.рф

ООО “Фибратек”

390028, г. Рязань, ул. Прижелезнодорожная, д.26
(491) 277-86-68, (800) 250-75-54

info@fibratek.ru

ООО “Черноморский фиброцементный завод”

353384, Краснодарский край, г. Крымск, ул. Торговая, д. 6 “Б”
(86131) 5-13-30

chfz@bftech.ru

ООО «Стерлитамакский фиброцементный завод»

453110, Республика Башкортостан, г. Стерлитамак, ул. Техническая, д. 2
+7 (48333) 4 79 11, 4 79 22

sfz@bftech.ru

Принцип расчета профнастила для сложных крыш

Для сложных видов крыш расчет профнастила обычно проводят с помощью специальных программ (методик). Общий принцип расчета остается прежним — для каждого ската количество листов считается отдельно. Для этого делают их чертежи (в общем для всех масштабе), и «разбивают» каждый элемент на простые фигуры.

Для симметричных четырехскатных, шатровых и вальмовых крыш скаты имеют правильную форму в виде равнобедренных треугольников или трапеций. Асимметричные крыши и сложные кровли с ендовами (разжелобками) могут иметь скаты в виде неправильных треугольников и параллелограммов.

Трапеция или параллелограмм:

  • Фигуру делят на прямоугольник и два прямоугольных треугольника.
  • Количество профнастила для прямоугольника рассчитывают путем деления основания на рабочую ширину листа, а далее по описанному .
  • Основание прямоугольного треугольника делят на отрезки, равные рабочей ширине листа, и от каждой точки отбивают перпендикуляр. Длина первой полосы профнастила равна катету (такая же как у прямоугольника), длина каждой следующей полосы определяется по точке пересечения перпендикуляра с гипотенузой.

Треугольники:

  • От вершины, что у конька, к основанию опускают перпендикуляр (это длина первой полосы). Откладывают по основанию вправо и влево половину рабочей ширины профнастила.
  • От границ первой полосы по основанию делают отметки с расстоянием друг от друга, равным размеру рабочей ширины. От каждой точки отбивают перпендикуляры к стороне треугольника. Каждая точка пересечения будет задавать длину следующей полосы.

Результаты расчетов всех скатов крыши суммируют. Определяют количество листов профнастила для каждого размера длины и формируют заказ.

Примечание. Расход кровельного материала для симметричных видов крыш можно оптимизировать за счет использования части обрезков на противоположном скате такой же формы.

Аркон

В Арконе при проектировании крыши дома на начальном этапе пользователь может выбрать нужную разновидность крыши. После этого он может внести нужные изменения и уточнения в выбранную конструкцию. При этом прорисовывать стропильную систему от начала до конца не нужно, она уже заложена в программное обеспечение. У вас есть возможность выбрать одну из следующих форм крыш:

  • односкатная или двускатная;
  • свободная форма;
  • вальмовая или полувальмовая конструкция;
  • мансардная с фронтоном в торцах;
  • мансардно-вальмовая разновидность;
  • сферическая;
  • плоская крыша;
  • двускатная с рейкой для крепления.

Если зайти в редактор, то можно изменять типовую конструкцию. Для этого нужно установить свои числовые значения в окошко со значением угла наклона скатов, высотой фронтонов, расположением водосточных желобов. Нажав на кнопку просмотра, вы сразу увидите результат.

Зайдя в раздел «Инфо», вы получите всю подробную информацию о разработанной вами конструкции, а именно:

  • длины стропил;
  • площадь кровли;
  • протяжённость водосточных желобов;
  • коньки;
  • ветровые фронтоны;
  • рёбра крыши;
  • объёмы пиломатериалов;
  • данные выводятся в нескольких вариантах (без учёта слуховых окон, отдельно по этим окнам и общие показатели);
  • в случае необходимости можно получить ориентировочный перечень пиломатериалов, нажав на кнопку «Список».

При этом стоит учитывать, что все длины округляются до 5 см. Однотипные пиломатериалы после округления будут объединены в один раздел. Но в каталоге они будут разбиты по разновидностям, габаритам, сечению.

Чтобы определить высоту мансардного этажа с опорой, нужно воспользоваться кнопкой «Ассистент». Если на открывшейся вкладке перейти в раздел «Общее», то там можно узнать высоту чердачного этажа и другие величины. Кроме этого, софт позволяет выбирать разновидность кровельного покрытия. Вы можете подобрать расцветку, фактуру и материал.

Расчет ондулина на крышу

Ондулин — это кровельный материал. в состав которого входят битум, резина, целлюлозные волокна, минеральные вещества (наполнитель), минеральные пигменты. Изобретен он был во Франции в 1944 году. В нашей же стране ондулин появился лишь в середине 90-х годов.

В настоящее время данный кровельный материал продолжает набирать популярность. И это не удивительно, ведь ондулин является хорошей альтернативой таким эстетичным и распространенным материалам, как гибкая черепица и металлочерепица. Происходит это за счет того, что ондулин, обладая практически такой же эстетичностью и водонепроницаемостью, стоит в 2-2,5 раза дешевле.

Если Вам интересен этот кровельный материал и Вы рассматриваете его в качестве одного из претендентов на звание «Моя кровля», то Вам может пригодится онлайн-калькулятор. который расположен ниже. С его помощью можно затратив совсем немного времени определить требуемое количество листов ондулина для покрытия той или иной крыши, а также рассчитать требуемое количество кровельных гвоздей. Кроме этого, Вы можете узнать многие параметры своей крыши (кровли). Например, Вы можете легко рассчитать угол наклона крыши (под каким углом будет лежать кровля) или общую длину конька. Здесь под коньком подразумевается общая длина мест, где производится сопряжение скатов, т.е. мест, в которых происходит перелом крыши.

В расчете участвуют следующие типы крыш:

Тип 1 — односкатная крыша, как с равной, так и с переменной шириной.

Тип 2 — двухскатная крыша с равными скатами.

Тип 3 — двухскатная крыша с разными скатами.

Тип 4 — мансардная крыша.

Тип 5 — шатровая крыша (четырехскатная с одинаковыми скатами).

Тип 6 — вальмовая крыша.

Тип 7 — трехскатная крыша.

Тип 8 — многоскатная крыша.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
