Этапы монтажа труб для ливневки

Рассчитываем диаметр труб

Расчет ширины выходного отверстия возможно выполнить самостоятельно. Правильно выбранные параметры помогут справиться с любыми природными катаклизмами. Ширины трубы имеет первостепенное значение для ливневых отводов.

Для расчета потребуется годовой объем осадков, принятых в среднем за несколько лет, площадь пятна застройки, для которого проводится монтаж ливневой сети.

Кроме того, с учетом состава почвы необходимо применить поправочную расчетную величину. Для песчано-гравийного участка цифра равна 0,4, для покрытия под стоянки автомобилей величина равна 0,95.

Произведение всех параметров и будет равно объему проводимой ливневой массы по инженерным сетям.

Благодаря разработочным таблицам, в которых все показатели выполнены практическим расчетным путем, можно определить ширину выходного отверстия трубы.

Назначение ливневой канализации

Основная задача системы – вывод талой и дождевой воды с земельного участка. Ливневка обустраивается, если в местности идут частые дожди, а земельный участок расположен в низине либо на водонепроницаемом грунте. Чтобы осадки не подмывали основание дома, рекомендуется их выводить в дренаж, водосток либо водоем.

Специалисты выделяют 2 вида ливневой канализации:

  • открытый – монтаж лотка и желоба с целью отвода воды за пределы земельного участка;
  • закрытый – монтаж труб ливневой канализации в почву. В этом случае стоки попадают в систему через водосборники.

Для обустройства первой и второй конструкции применяются трубы. В первом случае они монтируются на отдельных участках, а во втором – по всей площади.

Какие нужны трубы

Трубопроводы дождевых комплексов
водоотведения, как правило, работают в составе самотечных систем. Они не
испытывают сильных компрессионных нагрузок, но должны соответствовать следующим
требованиям:

  • высокая прочность. Ливневые системы не погружают глубоко в грунт, поэтому возможны повышенные нагрузки от проезжающей техники;
  • отсутствие реакции материала на ультрафиолетовое излучение. Чрезмерная чувствительность к излучению — главный недостаток полиэтиленовых деталей. Однако, это требование относится только к наружным элементам системы;
  • устойчивость к воздействию химических составов. В дождевой воде их концентрация невелика, но в составе талых вод присутствуют реагенты, которыми зимой посыпают дороги;
  • морозостойкость. Остатки воды, замерзая в зимнее время, могут оказывать отрицательное воздействие на материал труб ливневой канализации;
  • гладкая и ровная поверхность внутренней полости. В составе сточных вод имеется большое количество твердых частиц, ила и прочих элементов. Они оседают на неровностях поверхности и постепенно образуют засор. Чем больше наполнение внутренней полости системы, тем выше концентрация песка и мелкого мусора.

В продаже есть несколько
разновидностей трубопроводов для ливневой канализации. Каждый вид предназначен
для работы в определенных условиях. Поскольку материал для ливневой канализации внутри здания
значительно отличается от исходного сырья для наружных частей системы,
рассмотрим их внимательнее.

Традиционные разновидности

Традиционными видами считаются
следующие образцы:

  • чугунные. Это долговечные, надежные трубопроводы. Они способны испытывать высокие нагрузки, транспортировать химически активные составы, испытывать значительные перепады температур. Недостатками материала считаются хрупкость, невозможность переносить ударные нагрузки, большой вес;
  • стальные. В системах ливневой канализации используются элементы из нержавейки. Они обладают всеми достоинствами чугунных деталей, дополняя их гибкостью, способностью переносить ударные воздействия. Однако, высокая стоимость, избыточные качества таких трубопроводов практически вытеснили стальные элементы из употребления;
  • бетонные. Как правило, это каналы большого диаметра. Используются на магистральных линиях. Отличный материал труб для наружной ливневой канализации. Обладают долговечностью, прочностью, устойчивостью ко всем нагрузкам;
  • асбобетонные. Используются в линиях меньшего размера, чем бетонные аналоги. Обладают хорошими эксплуатационными качествами, прочны, устойчивы к любым нагрузкам. Единственным препятствием к применению стали требования экологов о сокращении использования асбеста.

Традиционные изделия обладают
одним общим недостатком — они имеют большой вес. Это затрудняет перевозку,
погрузку, монтаж. Кроме этого, стоимость старых изделий гораздо выше, чем цена
современных полимерных аналогов.

Современные трубы

Трубопроводы, ныне применяемые в
системах дождевого водоотведения, изготавливаются из разных видов пластмассы:

ПВХ. Известная всем пользователям разновидность пластиковых каналов. Обладают удачным набором рабочих качеств. Устойчивы к воздействию химических веществ, ультрафиолета. Обычные размеры трубы для ливневой канализации ПВХ — 110 мм. Недостатком материала считается высокий коэффициент температурного расширения. Виниловые изделия обладают значительной жесткостью. Это вызывает необходимость использования фитингов — соединительных элементов на участках соединения или разветвления канала;

  • полиэтиленовые (ПЭ. Легкие, прочные, обладающие всеми достоинствами виниловых аналогов. Кроме этого, полиэтиленовая ливневая канализация демонстрирует высокую устойчивость к действию низких температур, деформирующим нагрузкам. Недостаток – при воздействии ультрафиолета они теряют эластичность, становятся хрупкими, ломкими;
  • полипропиленовые. Еще один вид пластиковых трубопроводов, обладающий схожими параметрами с виниловыми или ПЭ аналогами. Трубы полипропиленовые для ливневой канализации недороги, имеют малый вес, способны служить без потери своих качеств в течение длительного времени.

Бесспорным достоинством
пластиковых элементов является эластичность. Они способны восстанавливать форму
после механических воздействий без разрушения. При этом, кольцевая жесткость
достаточно велика, чтобы противостоять давлению грунта.

Выбор труб для ливневой канализации

Чтобы выбрать трубы под ливневую канализацию, учитывается принцип её функционирования. Так как система не испытывает серьезных нагрузок, поэтому к выбору расходного материала не предъявляют строгих требований. Чаще строители применяют полимерные материалы, реже монтируют стальные и бетонные изделия.

Последний материал применяется для обустройства городской системы. Для таких изделий характерна высокая устойчивость к коррозии и нагрузкам. При этом они не разрушаются под влиянием влаги. Применение стальных изделий не оправдано, так как сталь склона к коррозии.

Чтобы обустроить наружную систему, применяют полиэтиленовые трубы с диаметром в 110 мм.

Для монтажа ливневки рекомендуется использовать следующий материал:

  • ПВХ – такие трубы легко устанавливаются без специального оборудования. Для обеспечения герметизации применяют штатные уплотнители. Рассматриваемый материал обладает высокой прочностью и морозоустойчивостью;
  • гофрированные трубы с несколькими слоями – изготавливаются из полипропилена. Материал выдерживает значительные нагрузки, так как оснащен множественными ребрами жесткости.

Инструкция по монтажу ливневой канализации

Начать следует с подготовки кровли. Водосточная система должна работать исправно. Необходимо провести земельные работы, чтобы влага не застаивалась на его площади, а стекала в созданные для нее каналы. Потребуется подготовка плана с указанием особенностей рельефа. На нем должны быть обозначены уклоны и направление потоков.

Необходимые инструменты

  • Дисковая пила.
  • Строительный уровень.
  • Рулетка.
  • Молоток обычный.
  • Резиновый молоток, которым укладывают плитку.
  • Мастерок.
  • Лопата.
  • Шнур, выполняющий функцию разметки. Его натягивают между двумя кольями.
  • Емкость для приготовления строительного раствора.

Устройство открытых желобов

Работы проходят в несколько этапов.

  • Согласно разработанному плану прокладывают траншею. Расстояние от каждой из сторон лотка до ее краев — 10 см. От нижней части до дна откладывают такое же расстояние. Шнуром отмечают положение верхнего края деталей. Его выставляют с помощью строительного уровня, закрепленного на деревянных кольях или арматурных прутьях. Верхний край изделия размещают чуть ниже дорожного покрытия.
  • Дно разравнивают и утрамбовывают. Камни удаляют, а оставшиеся после них углубления засыпают землей и уплотняют. Затем насыпают слой песка высотой 20 см и уплотняют его струей воды из шланга. Сверху устраивают бетонную подушку.
  • Установку ведут от точки сброса. На корпусе есть отметка, указывающая направление потока.
  • Для фильтра потребуется более глубокий котлован. Он находится в конце и начале линии. Устройство располагают на стыках и поворотах. К нему подводят дренажную трубу.
  • Все сборные элементы выставляют по уровню. Если край выступает над шнуром, его осаживают резиновым молотком. Верх располагают на несколько сантиметров ниже нулевой отметки. Это нужно для того, чтобы вода могла быстро в него стекать. Такой перепад на мешает при ходьбе.
  • Чтобы провести боковую стыковку, стенку подрезают болгаркой. Контур должен совпасть с крайней деталью бокового ответвления.
  • На ровных участках уклон создают искусственно, размещая детали на разной глубине.
  • Верх закрывают решеткой. Она совпадает с верхней кромкой. Ее укладывают на края и специальную перпендикулярную полку, вставляющуюся в пазы стенок. Пластиковые желоба погружают в бетонную смесь с уже закрепленной на них решеткой — иначе смесь сомнет стенки. Чтобы она не попадала внутрь и не портила поверхность решетки, верх оборачивают полиэтиленом.
  • Стыки между сборными элементами заделывают герметиком. Края, примыкающие к дождеприемнику, закрывают заглушками.
  • Траншею по сторонам от желоба отделывают дорожной плиткой или брусчаткой. Пространство между лотком и дорожным покрытием замазывают герметиком.

Монтаж точечной системы

  • Сначала производится разметка. Над всеми узлами вбивают колья и натягивают шнур, отмечающий положение коммуникаций.
  • Траншеи придется рыть ниже уровня промерзания. Для проведения работ может понадобиться спецтехника. Лопатой придется работать очень долго. Проще арендовать мини-экскаватор.
  • Дно засыпают слоем песка и трамбуют его водой из шланга. Высота подушки составляет от 15 до 20 см.
  • Чтобы корни растений не нанесли вред, стенки и дно застилают геотекстилем. Этот материал хорошо сохраняет тепло и обеспечивает защиту от промерзания.
  • В местах сброса ставят фильтры и дождеприемники. Их соединяют с трубопроводом. Все детали выполнены по международному стандарту и хорошо стыкуются, но лучше использовать набор от одного производителя. Так стыковка будет более плотной.
  • При прокладке коммуникаций не допускается провисание элементов. Проблемные зоны нужно разровнять, углубления засыпать грунтом и утрамбовать. Трубы стыкуют и фиксируют при помощи фитингов.
  • Коллекторы и колодцы устанавливаются по схеме. Смотровые колодцы следует устраивать через каждые 10 м.
  • Все стыки необходимо тщательно загерметизировать.

Перед тем как засыпать котлован, проводят испытание системы. В нее заливают воду из шланга, наполняя ее целиком. При отсутствии протечек траншею засыпают. После этого монтаж ливневой канализации в частном доме своими руками считается завершенным.

Требования к трубам-ливневкам

К данной разновидности труб не предъявляются особые требования относительно поддержания определенного давления в системе, т.к. вода транспортируется без внешнего участия.

Но для безаварийной эксплуатации труб все-таки следует учитывать некоторые условия по отношению к:

Механической прочности, потому что трубы должны выдержать большую нагрузку со стороны засыпного грунта.
Термостойкости, чтобы в процессе эксплуатации трубы не находились в зоне повышенных температур.
Материалу, который должен на протяжении всего срока эксплуатации при отрицательных температурах не потерять своей прочности и надежности.
Монтажу ливневки во избежание застоев воды в трубах и последующей «разморозки» системы.
Устойчивости к коррозии и химической инертности, потому что труба ливневая заложена под землей. Из-за воздействия активных химвеществ, которые находятся в сточных водах и почве, система труб с годами может повредиться.
Грамотному расчету пропускной способности. Еще на первоначальном этапе проектирования специалисты вычисляют необходимый диаметр водосточной трубы, учитывая планируемую производительность системы, а затем делают расчет пропускной способности трубы. В основном, для таких целей востребованы трубы, диаметры которых начинаются с 100-110 мм.
Гидравлическому сопротивлению в полости труб, которое должно быть минимальным для стабильного функционирования всей канализационной системы.
Чистоте и гладкости внутренней поверхности труб во избежание возникновения излишков грязи, мусора и песка.
Габаритным размерам труб, оптимальная длина которых должна быть как можно больше

Это условие очень важно при монтаже, оно экономически выгодное, т.к. существенно сокращается общее количество стыков.

Составляющие ливневой канализации

Устройство дождевой канализации в частном доме и на даче предполагает наличие в ее структуре некоторых составных элементов.

Колодец

В прежние годы считалось, что он непременно должен быть большим, однако современная промышленность предлагает колодцы самых разных объемов, выбор которых определяется габаритами кровли, размерами участка и средним количеством осадков в конкретном регионе. Как правило, колодцы изготавливают из бетонных колец, причем нижнее кольцо должно быть оборудовано дном – это как раз и отличает простые колодцы от ливневых.

Пластиковые колодцы также можно использовать для создания эффективной системы дождевой канализации. Их закапывают на необходимую глубину, устанавливают на бетонную подушку и приковывают прочными цепями, чтобы избежать всплывания.

Люк над колодцем

Люки могут быть выполнены из различных материалов – резина, пластик или металл, выбор здесь зависит только от личных предпочтений домовладельца. Вне зависимости от того, какой состав используется, колодец должен вкапываться таким образом, чтобы верхний край его крышки был ниже поверхности грунта на 15-20 см.

Впрочем, многие приобретают уже готовую крышку с люком

В этом случае грунт засыпают более тонким слоем – всего 4-5 см, однако, газон при этом будет отличаться по густоте от остальных участков, привлекая внимание к тому, что располагается под ним. Чаще всего люки выпускаются в черном цвете

Однако в продаже можно найти также красные и желтые варианты.

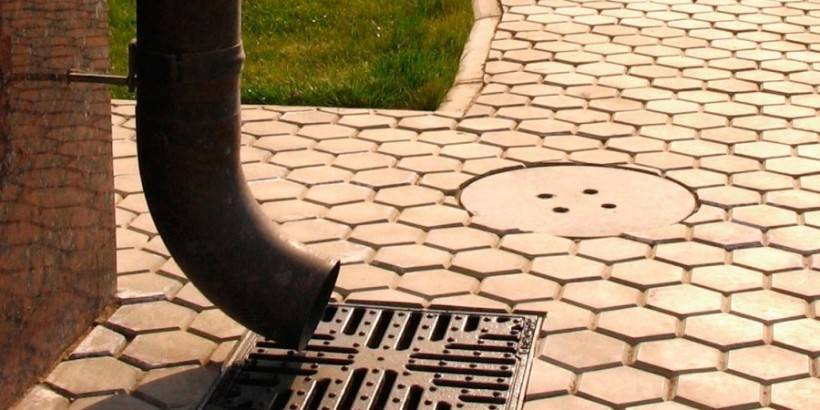

Точечные дождеприемники

Это малогабаритные резервуары, которые крепят в местах наибольшего скопления осадков, к примеру, под водосточными трубами и в самых нижних участках двора. Выполняются они из бетона либо пластика, причем первые часто используют для обустройства ливневой канализации глубокого типа. В этом случае их монтируют друг на друга, добиваясь требуемой высоты. Впрочем, совсем недавно в продаже появились надстраиваемые дождеприемники из пластика.

Пескоуловители

Это устройства, которые используются для накопления осаждающегося песка и других тяжелых вкраплений. Чаще всего их делают из пластика, они отличаются низкой стоимостью, но при этом проявляют исключительно высокие эксплуатационные характеристики. Обычно пескоуловители монтируют на определенном расстоянии друг от друга.

Решетки

Решетки устанавливают для того, чтобы вода уходила в максимально полном объеме. Выделяют следующие варианты решеток:

  • чугунные – надежные и долговечные изделия, однако краска на них держится не более 3 лет, существенно снижая общую эстетичность конструкции;
  • стальные – дешевый вариант, но самый низкокачественный – сталь склонна к коррозии, поэтому уже даже спустя 1-2 года такие решетки начинают ржаветь;
  • алюминиевые – здесь используется не чистый металл, а его сплавы, такие варианты наиболее предпочтительны, поскольку отличаются крепостью и привлекательным дизайном, но и стоимость их довольно высока.

Трубы

Ни одна ливневка не обходится без труб, как правило, используют изделия из полиэтилена рыжего цвета. Они имеют гладкие стенки, благодаря чему существенно улучшается их пропускная способность. Впрочем, можно остановиться на чугунных или асбестовых вариантах, они также могут бесперебойно работать на протяжении длительного времени, обеспечивая эффективный водосток.

Ревизионные колодцы

Это малогабаритные колодцы, выполненные из пластика или бетона, они устанавливаются в случаях, когда трубопровод имеет довольно большую протяженность либо многочисленные разветвления. Они используются для очистки труб в случае, если возникают засоры.

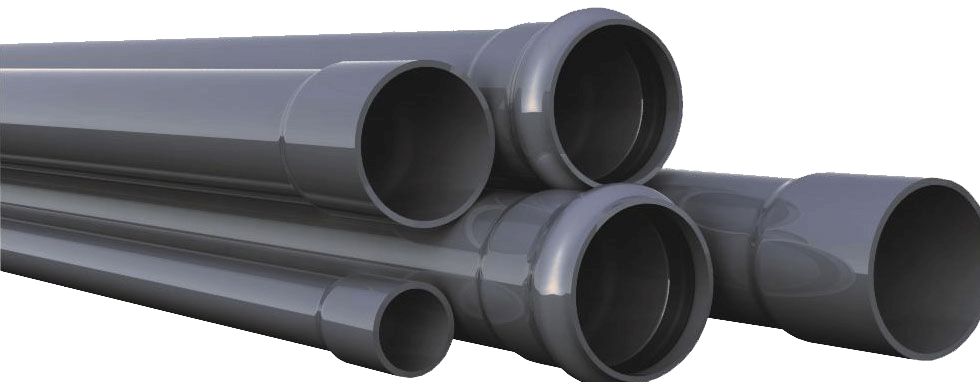

ПВХ-трубы

ПВХ или НПВХ — поливинилхлорид, новый полимерный материал. ПВХ-трубы лёгкие, экологически нейтральные и простые в установке.

Достоинства:

  • долгий срок службы,
  • отсутствие зарастания,
  • устойчивость к воздействию кислот,
  • устойчивость к износу,
  • лёгкость.

Недостатки:

  • неработоспособность при температурах ниже −10°С,
  • деформируются (удлиняются) при температуре больше 60°С.

Серые ПВХ-трубы отлично подходят для внутренней канализации, где их и применяют. Рыжие трубы из ПВХ для канализации с жёсткостью SN-4 и больше можно использовать для наружного трубопровода.

Следует глубоко зарывать такие трубы, иначе они будут замерзать. Также через них не стоит сливать жидкости с температурой выше 60°С больше минуты. Кратковременно они выдерживают превышение температуры до 95°С.

Предназначение труб ливневки и предъявляемые к ним требования

Во всех типах ливневой канализации перемещение воды осуществляется самотёком, без использования внешнего компрессионного воздействия. Таким образом, особых требований к определённому давлению к ливневым трубам не предъявляется.

Единственный критерий механической прочности – способность выдержать тяжесть засыпного грунта.

Сведены к минимуму и требования к термостойкости труб – условия их эксплуатации ни при каких обстоятельствах не сопряжены с высокими температурами.

Главное – чтобы материал изготовления не терял своих прочностных качеств при отрицательных значениях температур.

Правильно спланированная и смонтированная ливневка не предполагает застоев воды в полостях труб, так что риск «разморозки» системы практически отсутствует.

Трубы ливневки постоянно находятся под землей, т.е. подвержены воздействию активных химических веществ, находящихся как в почве, так и в отводимых водах.

Таким образом, одним из главных требований к ним является химическая инертность, устойчивость к коррозии.

Важнейшим параметром системы трубопроводов ливневки является их пропускная способность. Требуемый диаметр вычисляется еще на стадии проектирования канализации, с учётом планируемой производительности системы.

Как правило, для этих целей применяются трубы с диаметром не менее 100-110 мм.

Условием надежной работы канализационной системы будет и минимальное гидравлическое сопротивление в полости труб.

Их внутренняя поверхность должна быть максимально гладкой, во избежание образования скоплений песка, грязи и мусора.

Длина выпускаемых труб различна, но при проведении монтажных работ намного удобнее будет использовать максимально длинные – это выгодно и экономически, и значительно снижается число стыков.

Механический метод стыковки без пайки: варианты соединений

Пайка как метод стыковки секций трубопроводов чаще используется при шефмонтаже на производстве. В быту наиболее популярны технологии экспресс монтажа без сварки.

Проверенная временем практика стыковки без использования специального инструмента обеспечивает высокое качество соединения пластиковых труб без пайки с помощью муфт.

В основе широко известного метода применение фасонных деталей. С их помощью можно не только обеспечивать продолжение контура водопровода, но и изменение его направления, распределения рабочей среды или перекрытие потока.

Преимущества технологии монтажа без разогрева:

Готовые изделия из полипропилена этим способом соединить дешевле, чем металлические за счет малой стоимости фитингов.

Соединения пластиковых труб без пайки с помощью муфтИсточник stroy-podskazka.ru

Исполнение фитингов обеспечивает возможность ручной сборки полноценной инженерной системы дренажа, водопровода, канализации.

Размер и технические возможности деталей определяются их конфигурацией (формой, толщиной стенок, комбинированием).

Соединение при помощи обжимных фитингов

Выбирая, как соединить пластиковые трубы для водопровода без пайки, многие люди часто применяют способ обжимных фитингов. При таком способе соединения исключается процесс нагрева смежных деталей. Специальная муфта при механическом воздействии (обжиме) надёжно фиксирует внутри два конца трубок, оснащённых уплотнительными кольцами. После монтажа переходника места стыковки смазываются силиконовым герметиком.

Переход с металлопластика на полипропилен при помощи фитингов — незаменимый способ стыковки труб из разных материалов.

Плюсы этого метода:

  • для монтажа используется минимальный набор инструментов;
  • соединение трубопровода можно доверить даже новичку;

Пример смазки, применяемой при монтаже полипропиленовых трубИсточник construct.smazka.ru

в месте установки обжимного фитинга создаётся надёжное соединение;

Такой метод, прежде всего, хорош тем, что может использоваться при обновлении чугунного водопровода полипропиленовыми аналогами. Также этот способ востребован при сборке отопительных систем, в том числе монтаже радиаторов.

Соединение при помощи клеевых составов

В числе вариантов стыковки, позволяющих обойтись без специального оборудования – применение монтажных клеевых составов.

В составе клея базовым является поливинилхлорид, замешанный на растворителе. В него производители также добавляют различные присадки и пластификаторы для улучшения адгезии в местах стыковки.

Преимущества метода:

  • стыковка изделий при помощи клеящего средства обеспечивает собранной конструкции необходимые характеристики прочности и герметичности;
  • по окончании работ в месте монтажа образуется надёжное соединение, незаметное при визуальном осмотре;
  • для стыковки не требуется наличие специальных навыков.

Подгонка полипропиленовых труб перед склеиваниемИсточник www.asvshop.com

Как осуществляется монтаж на клей

Перед тем как соединить полипропиленовые трубы, нужно подготовить необходимые детали, инструменты и обеспечить условия для монтажных работ.

Поверхности, на которые будет наноситься клеевой состав, следует обработать обезжиривателем. Для нанесения состава подойдёт кисточка с щетиной из натуральных материалов. Также рекомендуется обеспечить температуру в помещении в диапазоне от 5 до 35 градусов.

Учитывая то, что детали трубопровода будут состыковываться с минимальным зазором, достаточно будет тонкого слоя клея. Удержание труб до момента схватывания обычно не превышает 20-30 секунд. По завершении работ рекомендуется хорошо проветрить помещение, при этом следует избегать сквозняков.

Виды и характеристики

Для прокладки канализационных систем производители предлагают готовые трубы, тройники, угловые изделия, переходники, крестовины. Материалы, используемые в производстве, определяют несколько разновидностей продукции. Это могут полимерные, металлические или керамические составные элементы.

ПВХ-канализация

Трубы из ПВХ имеют гладкую поверхность, достаточную прочность для внутреннего и глубинного устройства канализации, не боятся ультрафиолетового излучения, могут служить более 50 лет и недорого стоят. Классификация видов канализационных труб из ПВХ основана на показателях прочности:

  1. SN2 — легкие.
  2. SN4 — средние.
  3. SN8 — тяжелые.

Относительно применения имеются ограничения из-за слабой устойчивостью к низким и высоким температурам, превышающим +40 градусов по Цельсию. Материал становится хрупким и эластичным, что приводит к трещинам и деформациям. Во время горения выделяются ядовитые вещества.

Полипропиленовые (ПП)

Сравнительно с ПВХ трубы для канализации пластиковые полипропиленовые трубы уступают в прочности, поэтому используются только для укладки внутри здания без наружней механической нагрузки. Допустимая температура стоков составляет +80 градусов по Цельсию. Гладкая поверхность способствует свободному протеканию среды, что актуально для циркуляции питьевой воды. Внутри жилого помещения лучше прокладывать шумопоглощающие изделия (например, под маркой rehau или политэк).

Гофрированные из полиэтилена

Конструктивно трубы из ПНД представлены цельнолитой гофрой и встроенным гладкостенным каналом. Такое исполнение обеспечивает повышенную жесткость продукции, что актуально для глубинной прокладки (до 16 м.). По техническим характеристикам материал схож с пластмассовым аналогом. Применяется чаще для строительства инженерных коммуникаций для транспортировки горячих отходов.

Асбестоцементные

Асбест в составе цементного раствора играет армирующую роль. Продукция относится к самому бюджетному варианту для устройства канализации. Контакт с водой оказывает положительное действие относительно упрочнения стенок. Трубы обладают низким коэффициентом температурного расширения и не корродируют. Характеристики актуальны для напорных систем и наружной прокладки.

Бетонные

Для изготовления труб используется, как правило, бетон М350. Для него характерно водопоглощение до 3%, 200 циклов заморозки и оттаивания и высокая прочность на сжатие, растяжение. Материал не гниет, не горит, не корродирует, устойчив к химической среде и низким температурам. Применяется в промышленном, гидротехническом и градостроительном секторе с низкой степенью агрессивности.

Металлические

Подобная продукция представлена сталепрокатными изделиями с оцинкованным антикоррозионным покрытием. Материал обладает высокой прочностью, длительным сроком эксплуатации, выдерживает перепады температур в широком диапазоне и относительно недорого стоит. Однако, в частном секторе применяется редко из-за крупного веса. Чаще канализационный трубопровод подобного характера прокладывается на промышленных предприятиях химического и нефтеперерабатывающего типа.

Чугунная канализация

Чугун является сплавом железа с углеродом. Материал характеризуется более высокой прочностью, выносливостью относительно давления и устойчивостью к коррозии сравнительно со сталью. Также отмечается срок службы, превышающий 80 лет.

Для прокладки канализации негативным фактом является шероховатая внутренняя поверхность, что затрудняет транспортировку стоков и способствует образованию налета. В частном секторе чугун применяется редко из-за значительного веса, высокой стоимости и необходимости дополнительно прибегать к герметизирующим средствам. Чаще подобные трубы используют для внутреннего устройства стояков и сточных каналов в многоэтажных домах.

Керамические изделия

Производство керамических труб основано на переработке глины. Сырье обладает водонепроницаемостью, устойчивостью к агрессивной среде относительно температуры, химических веществ, коррозии. Среди достоинств также отмечается неограниченный срок эксплуатации. Однако хрупкость осложняет монтажные работы, установку фитингов и ограничивает прокладку в местах повышенной механической нагрузки. Применение керамических труб актуально для устройства канализации в промышленных зонах, на стратегических объектах.

Этапы монтажа


Начальный этап монтажа ливневки – схема с учетом всех элементов

Неглубокая закладка труб ливневой канализации позволяет во многих случаях выполнить устройство самостоятельно. Сложные системы требуют привлечения профессионалов.

Монтаж ливневки состоит из нескольких этапов:

  • Расчет пропускной способности трубопровода делают исходя из максимального количества воды, которая будет попадать в систему.
  • Выполнение чертежа будущей конструкции со всеми элементами.
  • Подбор размеров отдельных деталей.
  • Устройство траншей для труб.
  • Сборка элементов.

Здесь стоит учесть некоторые моменты:

  • Укладку ливневой канализации выполняют открытым или закрытым способом.
  • Ливневку располагают выше общей дренажной системы.
  • Глубина залегания труб рекомендуется ниже отметки промерзания грунта. Когда такой возможности нет, проводят утепление конструкции теплоизоляционными материалами, которые стоит защитить от грунтовых вод.
  • Свободное протекание воды обеспечивают устройством уклона – в среднем 10 мм на 1 м.п. Уклон трубопровода зависит от диаметра труб.

Соединение отдельных элементов между собой выполняют несколькими способами:

  • Однослойные ПВХ детали снабжены внутренними уплотнителями в виде колец. Монтаж осуществить просто.
  • Многослойные трубы из пластика соединяют с помощью уплотнительных резиновых колец. Второй вариант – использование электросварных или термоусадочных муфт.
  • Стеклопластиковые детали соединяют специальными муфтами, внутри которых закреплены уплотнительные кольца. Таким образом получают прочный и герметичный стык.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
