Как сделать трехскатную крышу своими руками

Устройство стропил трехскатной крыши

Виды стропил:

• накосные;
• диагональные.

Накосные стропила расположены к внутренним углам стен. Диагональные – к внешним. Подобные типы стропил можно встретить на крышах, имеющих ендовы или вальмы.

Диагональные стропила по длине превосходят накосные. В этих условиях, если длины доски по каким-либо причинам не хватит – их можно спаривать. Таким образом, наращивается стропильная длина.

Особенность стропильной системы трехскатной крыши – процесс стыковки трех стропил со стороной крыши. Это происходит в точке начала или завершения конькового элемента. Центральное стропило соединяется с коньком с треугольного ската. Аналогичным образом оно примыкает и с основных скатов.

Трехскатная крыша и расчет ее параметров

1. Чтобы рассчитать центральное расположение конька вальмового ската, измерьте длину конька. Затем – длину стен. Конек должен находиться в параллельном расположении с ними. Наконец, рассчитывается разница в длине. После этого она делится на 2. Таким образом, получается итоговый результат от краев стен.
2. Следующий этап – проверка на соответствие коньковой длины среднему показателю между стенами.
3. По аналогии производятся замеры и с поперечными стенами. На них в свою очередь будет крепиться боковой треугольник стропила. Вместо обычного замера ширины бруса, измеряется линия в его центре сечения. После этого измеряют длину боковой стены и делят этот показатель на 2. Наконец, создается отметка по центру стены. Если длина досок соответствует требованиям, то можно поставить на кровлю бруски необходимой длины (по параметрам с высотой крыши). От этих брусков выводится замер с запасом. Обычно он составляет полметра – на углы стен.
4. Стропильный шаг боковых треугольных ферм рассчитывается, исходя из отметки очередной точки на скатном коньке. Здесь измеряют расстояние от точки до готового стропила. Далее, перемещают его на мауэрлатную доску.

Таким образом, сверху и снизу получается одинаковое расстояние. В соответствии с ним, стропила будут располагаться вертикально.

При монтаже крыши нежилого здания, можно допускать небольшие погрешности. В этом случае, решающий фактор – надежный крепеж крыши во всех узлах.

Трехскатная крыша своими руками: выбор материала

Стропильная система двускатной крыши предполагает использования досок, сечением 25х150 мм. Это стандарт, который чаще всего применяют при постройке крыши загородного дома.

Доски легко режутся на рейки. Их, в свою очередь, можно использовать для обустройства обрешетки.

Виды стропильных систем

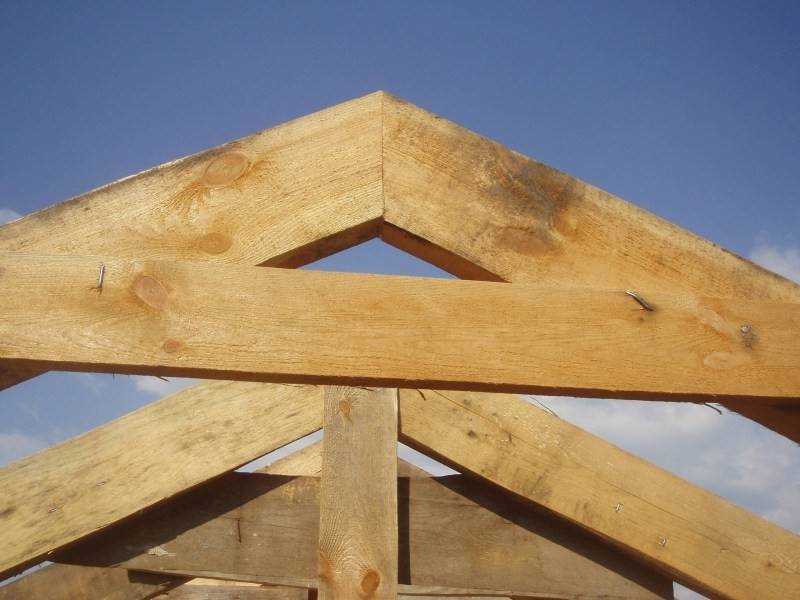

Существуют висячая и наслонная конструкции. Первый тип отличается тем, что стропила встречно опираются друг на друга. Такую разновидность применяют для зданий, у которых отсутствуют центральные несущие стены. Нагрузка является распирающей. Для увеличения прочности делают стяжки между противоположными стропилами, используют стойки, подкосы и другие приспособления.

Наслонная конструкция четырехскатной крыши включает в себя дополнительные опоры для стропил. Они укрепляются под коньковым прогоном и передают часть нагрузки на несущие стены внутри здания.

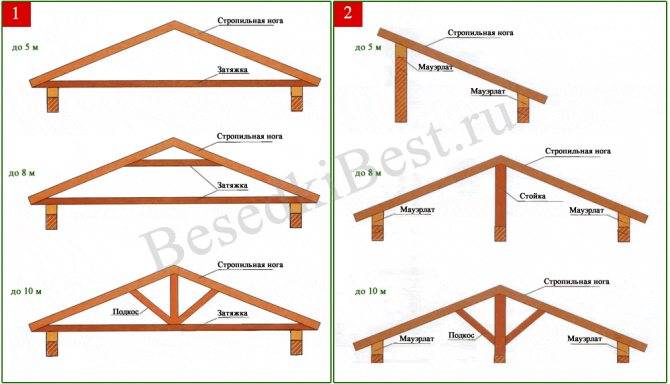

Различия систем: 1) Висячая 2) Наслонная

Варианты конструкции

Чтобы понять, какие элементы должна иметь стропильная система вашей односкатной крыши, какой должен быть шаг между ними, нужно произвести замеры длины и ширины постройки, определить расстояние между несущими стенами. Если дина сооружения:

• 4, 5 метров и меньше. Если расстояние между перегородками маленькое, можно выбрать самый простой вариант, состоящий из прочно закрепленного мауэрлата и стропильных ног. Установка не вызывает значительных затруднений, может быть произведена своими руками. Этот способ используют для хозяйственных построек малой площади: гаражей, сараев, уличных туалетов.
• 4,5-6 м. Если расстояние превышает рекомендованные значения, шестиметровые стропила, не имеющие опоры на внутреннюю перегородку, будут провисать под собственным весом. Поэтому стропильную систему необходимо усилить подкосами, опирающимися на лежень, установленный на балку перекрытия.
• До 12 м. Если длина кровли превышает 12 метров, монтируют хотя бы одну стойку, на которую опираются подкосы. Шаг между стропилами и стойками не должен превышать 1,2-1,5 м.
• До 16 м. Для сооружений, расстояние между стенами в которых превышает 16 м, требуется установка как минимум двух стоек, скрепленных схваткой, разнонаправленных подкосов. Такую стропильную систему используют крайне редко, она подходит для обустройства больших сараев для содержания домашнего скота или складов.

Нужно понимать, что, чем масштабнее постройка, тем более сложной стропильной системы она требует, тем меньше шаг между стропилами. Так как стандартная длина пиломатериалов составляет 6 метров, то сооружения, ширина которых превышает 4,5 требуют изготовления составных стропильных ног, состоящих из одной или двух досок, соединенных внахлест 50 см.

Произведение необходимых расчетов

Первое что нужно сделать перед строительством кровли – это произвести необходимые расчеты. Основная сложность в возведении трехскатной кровли заключается в том, что в одной точке необходимо правильно соединить три элемента – две стропильные балки и конек. Если человек никогда не имел дела со строительством кровли, то произвести расчеты самому будет крайне сложно, поэтому возможно оптимальным решением будет позвать опытного специалиста. Но для людей которые хотят сделать всю работу сами, описана инструкция как произвести расчеты самому.

Для того чтобы правильно рассчитать центр конька вальмового ската необходимо измерять длину конька. После этого нужно измерять длину стен. Конек должен располагаться в параллельном отношении к стенам. После чего нужно рассчитать разницу в длине и поделить на два. Таким образом, вы получите результат от краев стен, которые помогут определить центр конька.

Похожую процедуру необходимо выполнить и с поперечными стенами, на которые будет крепиться вальма, или, другими словами, боковой треугольник. Для того чтобы произвести данную работу нужно измерять длину боковых стен и поделить на два. После этого нужно поставить отметку по центру стены. Если работа произведена правильно, то можно устанавливать на кровлю брусья соответственной длины. Важным моментом является то, что брусья необходимо делать с запасом. Обычно брусья делают с запасом около 50 см.

Типы стропильных систем

Первые выбираются при покрытии пристроек квадратной формы, вторые – во всех остальных случаях.

В зависимости от способа крепления стропил различают следующие виды каркаса:

• С висячими ногами, опирающиеся на несущие стены.
• Наслонные, с дополнительными вертикальными опорами, соединяющими коньковый прогон и внутренние капитальные конструкции.

В случае трехскатных крыш второй тип считается более устойчивым и надежным. В частности, именно его рекомендуют выбрать при возведении такой кровли своими силами.

• С деревянными стропилами. Они считаются более доступными и чаще встречаются в частном домостроении.
• С металлическими стропилами. Такую систему выбираются при большой площади трехскатной кровли или усиленных нагрузках и собираются с помощью уголков или аналогичных крепежей.

Как сделать стропильную систему трехскатной крыши

1. Чтобы сделать стропила для трехскатной крыши, необходимо соединить конец конькового бруса и стойку системы (балку), образуется конструкция с опорой. На ней и будет осуществляться основное соединение диагональных стропильных досок;
2. Эту стойку можно монтировать на потолочной балке, затяжке, чердачной доске, главное учитывать, чердак будет жилым или нет, теплым или холодным. Для большей надежности этого крепления, нужно завершить соединение при помощи ригелей и специальных подкосов;
3. Далее осуществляется монтаж системы для треугольной крыши. Для установки стропил, необходимо воспользоваться специальными нарожниками, а также шпренгельными фермами, если кровля имеет большой пролет. В принципе, это необязательно, все напрямую зависит от того, как Вы будете использовать чердак, и какой формы будет крыша;
4. Балки в трехскатной системе устанавливаются с шагом от 60 см до 90, в зависимости от размеров листов и какой материал применяется для покрытия. Также нужно учитывать, утепляется ли мансарда или нет, т.к. утеплитель достаточно много весит по соотношению к прочим строительным материалам;
5. Размер конька напрямую зависит от угла наклона кровли. Скат вальмовой формы или треугольной формируется за счет двух-трех стропил. Если Вы планируете обустройство окон или окна на мансарде, то необходимо использовать также стропила диагональной формы. Которые станут отличной поддержкой для оконных отверстий. Если нет возможности установить диагональные балки, то можно использовать стропильные «ноги», понадобится три изделия;
6. Стропила диагональной формы упираются в мауэрлат под прямым углом в 90 градусов, только это может гарантировать правильность строения и долговечность кровли;
7. Для небольшого пролета можно использовать нарожники или ригеля, которые после станут отличным каркасом для обрешетки и установки профнастила;
8. Чтобы установить стропила на мауэрлат, необходимо применять своеобразные виды креплений – врубки. Они представляют собой небольшие деревянные зазубринки, которые делаются непосредственно на стропилах, их глубина должен быть не более четверти ширины балки;
9. Такие врубки можно делать только в стропилах, мауэрлат должен быть без них, иначе уменьшится его несущая способность, значительно ослабится устройство кровли;
10. После установки всех диагональных опор, нужно стропила освободить от конструкции на 50 сантиметров, этим Вы отрегулируете свес крыши. Если планируется более глубокий навес над землей, то выпускайте стропильные доски дальше;
11. На длину, которую Вы выпустили стропила, необходимо освободить и ноги кровли;

Перед началом работы, обязательно сделайте хотя бы схематический чертеж трехскатной крыши, просмотрите наши пошаговые фото и видео-рекомендации. Тогда монтаж будет осуществляться гораздо быстрее и проще.

Фото — Трехскатная крыша на террасе

Устройство накосных стропил – чертежи

Диаметр диагональных стропил совпадает с размерами рядовых элементов. Поскольку в нашем примере уклон трапециевидных скатов и вальм отличается, одна из накосных ног размещается несколько выше другой.

Процесс создания и монтажа накосов таков:

• С помощью шнурки намечаем дополнительные линии для разметки запила, натянув ее к углам и центру ската от верхней точки коньковой балки.
• Определяем угол между верхней частью углового выноса и шнурка. Это будет угол для нижнего запила (α). Верхний запил (β) высчитывается по формуле: β=90º-α.
• Берем обрезок доски и спиливаем в нем один край под углом β. Приложив заготовку к месту стыковки верхние части, совмещаем ее ребро со шнуркой. Излишки отмечаем и отпиливаем.
• В другой заготовке для нижней пятки отпиливаем участок под углом α.
• С помощью полученных шаблонов вырезают первое диагональное стропило. Если нет целой доски нужной длины, элемент собирают из двух кусков. Сращивают их с помощью дюймовой доски, длиной 1 м, поместив ее с внешней стороны стропила. Готовый элемент можно устанавливать.
• Аналогичным образом изготавливают вторую половину диагональных стропил, не забыв, что она должна размещаться несколько ниже первой. Место стыковки двух половин накоса не должно совпадать с отрезком сращивания досок в одну деталь.
• Стыковка досок производится гвоздями на расстоянии 40-50 см.
• Далее по шнурке на стропиле необходимо прочертить линию запила, чтобы его можно было состыковать со смежным диагональным элементом.

Изготовление остальных 3 детали выполняется аналогичным образом. Под каждую из таких стропилин в местах, где стыкуются балки с угловыми выносами, устанавливают опоры. Дополнительные опоры возле конька необходимы, если длина пролета превышает 7,5 м.

Трехскатная крыша и расчет ее параметров

1. Чтобы рассчитать центральное расположение конька вальмового ската, измерьте длину конька. Затем – длину стен. Конек должен находиться в параллельном расположении с ними. Наконец, рассчитывается разница в длине. После этого она делится на 2. Таким образом, получается итоговый результат от краев стен.
2. Следующий этап – проверка на соответствие коньковой длины среднему показателю между стенами.
3. По аналогии производятся замеры и с поперечными стенами. На них в свою очередь будет крепиться боковой треугольник стропила. Вместо обычного замера ширины бруса, измеряется линия в его центре сечения. После этого измеряют длину боковой стены и делят этот показатель на 2. Наконец, создается отметка по центру стены. Если длина досок соответствует требованиям, то можно поставить на кровлю бруски необходимой длины (по параметрам с высотой крыши). От этих брусков выводится замер с запасом. Обычно он составляет полметра – на углы стен.
4. Стропильный шаг боковых треугольных ферм рассчитывается, исходя из отметки очередной точки на скатном коньке. Здесь измеряют расстояние от точки до готового стропила. Далее, перемещают его на мауэрлатную доску.

Таким образом, сверху и снизу получается одинаковое расстояние. В соответствии с ним, стропила будут располагаться вертикально.

При монтаже крыши нежилого здания, можно допускать небольшие погрешности. В этом случае, решающий фактор – надежный крепеж крыши во всех узлах.

Проведение расчетов

Смотреть галерею

Если вами будет выполняться трехскатная крыша дома, то необходимо будет провести расчеты. Для этого замеряется конек, а также длина стен. В последнем случае необходимо произвести замер периметра. После нужно определить разницу между этими значениями. Число, которое получилось, следует разделить на два. Эта длина должна быть отмеряна на каждой стороне параллельно коньку. На следующем этапе следует проверить длину конька и среднюю длину стен, которые параллельны ему. Расчет нужно повторить для стены, на которую будут устанавливаться вальмы, они представляют собой треугольные части кровли.

Измерения следует начинать от центральной точки сечения балки. Затем следует измерить параметры боковой стены, разделив полученную цифру на два. Данная величина отмеряется от центральной линии стены. Для того чтобы снизить погрешности, рекомендуется использовать измеряющую рейку. От рулетки специалисты рекомендуют отказаться, так как есть вероятность образования ошибок при проведении монтажных работ. Система стропил такой крыши отличается долговечностью, поэтому монтаж кровельного пирога рекомендуется использовать в тех районах, которые отличаются сильными ветрами и землетрясениями.

Виды трехскатных кровельных конструкций

В принципе, модельный ряд крыш в три ската не большой. Обычно используют вальмовую конструкцию или шатровую. Первую возводят в том случае, если пристройка имеет продолговатую форму, то есть в виде прямоугольника. Вторую, если форма пристраиваемого здания имеет форму квадрата.

В обоих случаях возводимая конструкция состоит из одних и тех же элементов, только соединяются они по-разному. Правда, есть и отличительная особенность, в основе которой лежит коньковый узел. В вальмовой крыше коньковый прогон присутствует, в шатровой его нет.

Элементы трехскатной кровли

Как и все кровельные конструкции, трехскатная крыша дома состоит из мауэрлата, стропильной системы и обрешетки. Так как сама по себе кровля над пристройкой – конструкция небольших размеров, соответственно дополнительные элементы в ней отсутствуют. К примеру, стойки опоры под стропильные ноги. Но в обеих вариациях есть нарожники, то есть стропила небольшой длины, которые упираются на боковые основные стропильные ноги.

Необходимо отметить, что трехскатные кровельные конструкции не отличаются высокой устойчивостью. Поэтому к ним применяется одно жесткое требование – это угол наклона скатов, которые не должен превышать 45°, но и не быть меньше 25°.

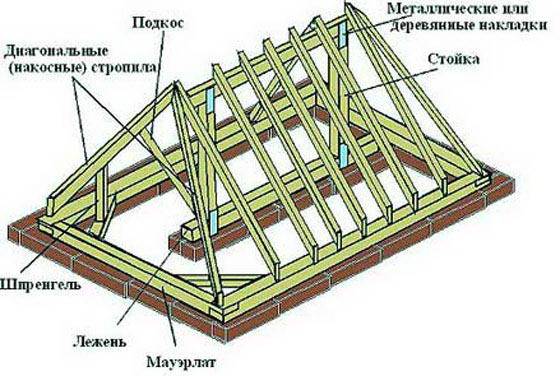

Трехскатная крыша состоит из стандартных элементов: мауэрлат, стропила, обрешеткаИсточник applemoose.de

И совет от специалиста. Трехскатная кровля состоит из треугольных и трапециевидных скатов, поэтому, применяя жесткие кровельные материалы, необходимо быть готовым к большим их расходам. Отсюда рекомендация – использовать для покрытия крыш пристроек мягкую кровлю.

Состав стропильной системы

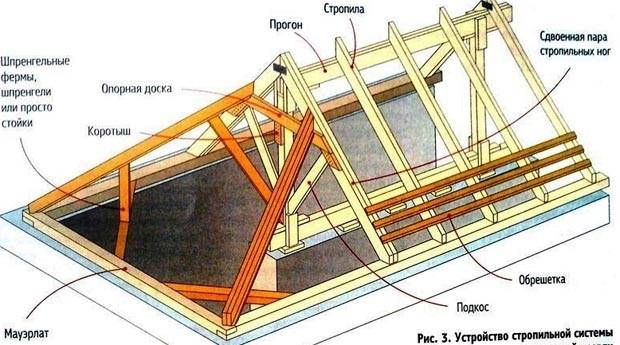

Стропильная система трехскатной крыши включает в себя элементы вальмовой и двухскатной. Они соединяются между собой и, взаимодействуя, распределяют между собой немалый вес трех скатов. В ее состав входят:

• Мауэрлат. Как уже упоминалось, это брус сечением 100х100 мм или 150х150 мм, которые выступает в роли опоры для крепления стропильных ног. Он располагается на внешних опорных стенах дома.
• Лежень. Брус такого же сечения как мауэрлат, выполняющий такие же функции, только место его размещения – внутренняя несущая перегородка, которую используют для установки вертикальных стоек наслонной стропильной системы.
• Коньковый прогон. Брусок, который устанавливают в месте соединения стропильных ног. Он опирается на подконьковые стойки.
• Подконьковые стойки. Вертикальные опоры, изготовленные из бруса, поддерживающие конек трехскатной крыши, перенося его вес на несущую внутреннюю стену, то есть в конечном итоге, на фундамент.
• Рядовые стропильные ноги. Доски сечением 50х150 мм, поддерживающие трапециевидные скаты кровли. Верхней частью они крепятся к коньковому прогону, а нижней к мауэрлату.
• Нарожники. Или, как их еще называют полуноги, они имеют различную длину, увеличивающуюся по мере отдаления от вальмы. Верхней частью их закрепляют к диагональным стропилам, а не к коньковому прогону.
• Диагональные стропила. Две стропильные ноги, которые отходят от конька к двум углам дома, в котором обустраивается трехскатная крыша. Они формируют вальмовый скат и имеют большую длину, чем рядовые. Поэтому их нужно сделать из досок большего сечения.
• Шпренгельные фермы. Поддерживающие элементы треугольной формы для диагональных стропил трехскатной крыши. Их монтируют, если длина накосных стропил слишком велика, тогда, когда они провисают. Их необходимость определяет расчет нагрузки на диагональные стропила.
• Подкосы. Подпорки, расположенные под углом 45 градусов, поддерживающие стропильные ноги, защищая их под прогиба.

Стропильная система трехскатной крыши насчитывает большое количество частей. Чем больше площадь, которую предстоит перекрыть, тем больше вводят вспомогательных элементов для обеспечения жесткости конструкции, тем сложнее ее устройство. Учтите, при этом подкровельное помещение загромождается всевозможными опорами, которые снижают возможность его использования в качестве жилого.

Расчет трёхскатной стропильной системы

Для расчёта необходимо произвести следующие замеры:

• конька;
• длины стен, вычисляется их периметр;

После определяют разницу замеренных значений. Число, которое получилось, необходимо разделить на два. Эту длину отмеряют на каждой стене, которая параллельна коньку. Далее проверяется длина конька и средняя длина стен, которые ему параллельны. Расчёт необходимо повторить для стены, на которую планируется монтаж вальмы, — треугольной части крыши. Изменения начинают от центральной точки сечения балки. После этого необходимо измерить параметры боковой стены. Это значение делится на два. Получившуюся величину отмеряют от центральной линии стены. Сделать это необходимо на чертеже.

Полная схема трёхскатной крыши

Чтобы сократить наличие погрешностей, лучше всего использовать специальную измеряющую рейку. От применения рулетки опытные мастера рекомендуют оказаться из-за высокой вероятности образования ошибок при монтировании крыши.

Система стропильных ног трёхскатной крыши отличается высокой долговечностью. Монтаж такого кровельного пирога рекомендуется для использования в районах, которые характеризуются сильным ветром и частыми землетрясениями.

Алгоритм выполнения работ

Работы начинаются с подготовки материалов и оснований для крепления мауэрлата. После этого пошагово:

1. Выполняются действия по фиксации опорного бруса к несущим стенам (с обязательной гидроизоляционной прослойкой при разнородном типе материалов). Способ привязки зависит от материала стен, в большинстве случаев для этих целей используются закладные, фиксируемые болтами.
2. Устанавливаются вертикальные опоры (при наличии), в частности – балки, удерживающие коньковый прогон. Как минимум одну такую балку рекомендуют установить под концом конька, вторую – у стены фронтона или примыкающего дома.

   Крепление выполняется с помощью растяжек, после тщательной проверки вертикали, после чего конструкция усиливается подкосами.

3. Выполняется монтаж диагональных и рядовых стропил, с опорой на мауэрлат и коньковый брус. Элементы выпиливаются внизу по проверенным шаблонам, с запасом на стыковку в 20-30 мм и обязательной обработкой краев спила антисептиками и просушкой.

   Первой по возможности устанавливается самая длинная наружная стропила, затем – угловые и рядовые ноги.

4. Монтируются другие элементы каркаса – нарожники и укрепления. Каждый фиксируется под заранее выверенным углом как минимум двумя оцинкованными гвоздями или сажается на металлические уголки. На выполнение этого этапа уходит много времени, не в последнюю очередь – из-за мелкого размера элементов и их большого количества.
5. Каркас обшивается обрешеткой по заранее выбранной схеме, в свою очередь зависящей от вида кровельного покрытия.
6. Настилаются все слои пирога (утепленного или холодного), включая само покрытие.
7. Проводятся работы по обустройству свесов. Точный порядок зависит от способа вентилирования трехскатной крыши, в домах постоянного проживания отработку выводят через конек или аэраторы в верхней зоне.

   В холодных пристройках крыша чаще делается открытой, свесы просто защищаются от ветра и осадков.

О том, как потстроить классическую вальмовую кровлю, читайте здесь.

Преимущества и недостатки

Какими достоинствами и недостатками обладает четырехскатная крыша? Опытные специалисты выделяют следующие положительные качества подобного сооружения. К ним относят:

• отсутствие фронтонов. Благодаря этому удается улучшить аэродинамические показатели крыши;
• минимальный угол наклона кровельных скатов. В данном случае система четырехскатной крыши позволяет регулировать длину свисающих лаг. Эти элементы помогают сделать из них дополнительный навес для веранды;
• эстетичный вид жилого строения. Дом приобретает плавные и обтекаемые линии.

К недостаткам можно отнести следующие причины:

• сложный монтаж. Сделать такую кровлю самостоятельно, можно, при наличии специальных навыков;
• высокий расход строительных материалов. Для создания вальмовой крыши необходимо сделать четыре ската, которые требуют дополнительной разметки и деформации кровельного покрытия;
• требуется возведение чердачного пространства. Если пренебречь данным требованием, то увеличивается риск частичного обрушения возведенной конструкции.

Особенности трехскатной крыши

Как свидетельствует название, состоит данный вариант крыши из трех скатов и, в сущности, является своеобразным симбиозом обыкновенной двускатной конструкции и вальмовой. По своей форме два из трех скатов имеют трапециевидную геометрию, соединяясь между собою в районе конька, последний скат, называемый вальмовым, по конфигурации выходит треугольным.

На деле выполнение трехскатной конструкции гораздо сложнее, нежели двускатной. При строительстве стропильной системы производится монтаж двух накосных стропил, с помощью которых формируют основу для вальмового ската. Необходимо также установить дополнительные элементы, предназначенные поддерживать эти стропила.

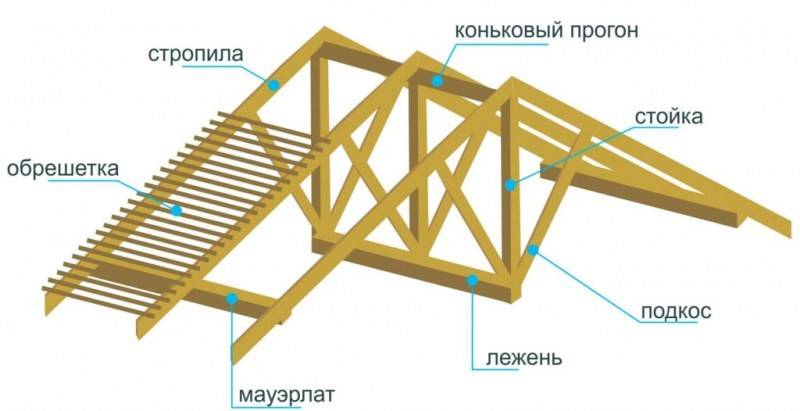

Остов трехскатной крыши слагается из ряда элементов, каждый из них несет свою важную функцию, и это:

• Мауэрлат, то есть хорошо просушенный брус (или бревно), укладываемый поверху возведенных наружных стен дома. Монтируют его по всему периметру постройки. Обычно его применяют, если стеновые конструкции построены из каменных и кирпичных стройматериалов, различных видов блоков и когда предусмотрен армопояс. Функция этого звена в строительстве состоит в привязке крыши и перераспределению нагрузки от ее массы на несущие стены. В постройках, сложенных из бревна или бруса с ролью мауэрлата прекрасно справляется последний венец.
• Лежень – брус, который укладывают наверх внутренних стен, служащих перегородками в планировке пространства дома. Предназначается данная деталь для компенсации точечной нагрузки крыши, передаваемой через установленные вертикально стойки.
• Стропила, формирующие скелет трехскатной крыши. Это брус или доски, кои располагают, соблюдая определенный шаг и опирая одной стороной внизу на балку мауэрлата, а другой верхней частью – на стойки и коньковый брус. В каркасе трехскатных крыш стропила подразделяются на боковые и накосные.
• Стойки. Это вертикальные столбики, опирающиеся на брусья лежней. В стропильной ферме они выполняют задачу держать погон.
• Балки перекрытия. Их укладка ведется на брус мауэрлата, разделяя пространство между этажом и чердаком или планируемым мансардным помещением.
• Прогоны. Этот элемент из деревянного бруса предназначен для поддержки стропил, полностью исключая при этом их прогиб.
• Подкосы, исполняющие роль распорок между стропилами и лежнем либо балками перекрытий.
• Шпренгель – вспомогательная опора, монтируемая в вертикальной плоскости и поддерживающая накосные стропила.
• Обрешетка – важный элемент каркаса крыши. Для ее устройства доски укладываются на стропила параллельно коньку, соблюдая определенный шаг, который зависит от предусмотренного кровельного материала.

Для соединения всех конструкционных элементов применяют металлические уголки, скобы, кронштейны, резьбовые шпильки с гайками, саморезы.

Виды стропильных систем

В зависимости от планировки сооружения, для монтажа применяют различные виды стропильной системы, максимально соответствующие заданным условиям:

•  Наслонная. Особенность заключается в том, что наслонные стропила монтируют только в сооружениях с внутренними несущими опорами. Она актуальна для построек их кирпича или блоков, но если брусовой или бревенчатый дом выполнен в переруб с несущей стеной внутри, то подойдет и для него. Наслонная схема включает в себя дополнительные опорные элементы: стойки, прогоны, схватки, лежни, подкосы. Чем больше площадь и вес односкатной крыши, тем больше вспомогательных частей. Таким образом можно перекрыть сооружение, расстояние между стенами в котором больше 12 м, если внутри него две несущих опоры.

• Скользящая. Применяют в строительстве бревенчатых и брусовых срубов. Опытные строители утверждают, что деревянные постройки дают усадку в течении первых 5-6 лет после сборки, в первый год эксплуатации дои теряет до 15% высоты. Поэтому, если оснастить их кровлей с жестким креплением, крышу перекосит, со временем ее придется переделывать. Однако, скользящие стропила внизу имеют крепления по типу ползунка, поэтому при оседании сруба, крыша не деформируется, а подстраивается.

• Висячая. Эта стропильная система не предполагает опоры на внутренние перегородки, используются лишь внешние стены. Чаще всего для такой конструкции сооружают каркас постройки с одинаковыми во высоте стенами. Для того, чтобы задать уклон ската используют стойку из дерева. Стропильные фермы — устройство, состоящее из стойки, затяжки, стропил и, если необходимо подкосов,которое собирают на земле. Они по виду представляют прямоугольный треугольник, в котором гипотенузой являются стропила, малым катетом – стойка, большим – затяжка. Чтобы установить фермы, на балки перекрытия сооружают временный настил из досок, способный выдержать вес рабочего и фермы. Подходит, если расстояние между стенами не превышает 4,5 м.

Возведения вальмовых трехскатных крыш

Пристройка или открытый навес – это сооружение, возводимое у стены основного дома, где эта стена выполняет частично функции опоры для кровельной конструкции. Поэтому к ней крепят кронштейны или в процессе возведения дома в кирпичную или блочную кладку устанавливают закладные детали. Обычно это стальной уголок размерами 75х75 мм. Он прочный с большой несущей способностью.

Если производится крепление уголка к стене, то в качестве крепежного изделия применяют металлические дюбели. На каждую закладную хватит 2-3 крепежа.

Очень важный момент – правильная установка закладных деталей. По высоте они должны располагаться на одном уровне со стояками или стенами пристройки. Потому что все конструктивные элементы будут обвязываться мауэрлатом. При этом надо учитывать тот факт, что подогнать по высоте закладные проще и дешевле, чем подгонять под требуемый уровень опоры террасы или веранды.

Закладная деталь из уголка в виде кронштейнаИсточник pinterest.com

Итак, стены или стойки подняты на необходимую высоту, закладные прикреплены к стене. Теперь надо установить мауэрлат. Для небольшого навеса подойдет брус сечением 50х100 или 100х100 мм. Его просто распиливают на четыре отрезка, длины которых соответствуют размерам пролетов пристройки. Если строение сооружается из стен, то мауэрлат укладывают прямо на верхние горизонтальные их торцы, к которым и крепятся. Как вариант крепления – проволока, которую оставляют в кирпичной кладке (на 5-6 рядов ниже самого верхнего уровня), затем перекидывают ее через мауэрлат, где закрепляют скруткой.

Отрезки мауэрлатного бруса обязательно скрепляют и между собой длинными гвоздями или саморезами, сегодня все чаще используют специальные перфорированные профили из оцинкованной стали.

Что касается крепления бруса к закладным, то обычно в качестве крепежа применяют болтовое соединение. Для этого в мауэрлате делают сквозные отверстия диаметром на 2-3 мм больше диаметра болта. Основная задача производителя работ – уложить элементы мауэрлата в одной горизонтальной плоскости.

Крепление поперечных балок к стене деревянного домаИсточник stroy-brus.ru

Иногда к формированию каркаса под кровельную конструкцию подходят по-другому. Сначала устанавливают поперечные балки перекрытия, которые одними концами опираются в закладные детали. А уже на этот опорный каркас укладывают мауэрлат. То есть вариантов создания мауэрлата немало, каждый из них выбирается с учетом сложности кровельной конструкции, ее размеров и веса. И чем тяжелее крыша, тем прочнее должна быть основа под нее.

Расчет крыши с двумя скатами

Выполняя расчет стропильной системы двухскатной крыши, следует уделить внимание используемому материалу (кровли), а также техническим требованиям в сфере архитектуры и строительства:

Угол наклона двухскатной крыши должен быть более 5°. В некоторых случаях этот показатель достигает отметки в 90°.

В той местности, где погодные условия не самые лучшие и постоянно прослеживаются дожди и снег, скаты делаются крутыми. В подобной ситуации угол выбирают в пределах 35-40°. Тогда это предотвращает задержку воды и снега на поверхности крыши.

Однако, с таким углом кровли невозможно возвести дополнительный этаж с чердачными помещениями. Выходом из ситуации послужит ломаная стропильная система крыши. Сверху такая конструкция будет пологой, а снизу с резким уклоном.

Пологие крыши активно применяются в местностях с сильными порывами ветра. При постоянном ветре уклон делают 15-20°, чтобы защитить покрытие кровли.

Оптимальным выбором будет что-то промежуточное, когда скат подбирается не самый крутой

Обратите внимание, чтобы наклон не был слишком пологим

Выполняя монтаж стропильной системы, сначала следует ознакомиться с основными элементами конструкции:

• Мауэрлат — брус, крепящийся по периметру дома на верхнюю плоскость стен;
• Опоры и стойки;
• Лежни — опорная система брусьев, монтируемые на колонные или несущую систему перегородок;
• Прогоны — элементы опоры, укладываемые вдоль оси конструкции крыши, используются стойки;
• Балки перекрытия.

Технология проведения работ

Смотреть галерею

Если вы задумались о том, как сделать трехскатную крышу, то первоначально необходимо уложить мауэрлат. Брус следует разместить по длине и состыковать в углах. Сдвинуть элемент необходимо к внутренней стороне. К кирпичным стенам мауэрлат фиксируется анкерами, но предварительно необходимо уложить рулонный гидроизоляционный материал в два слоя. Брус обрабатывается антисептиком, а на внутренние стены укладываются лежни, между древесиной и стеной следует расположить гидроизоляционное покрытие.

Трехскатная крыша пристройке тоже подойдет. Действовать при этом необходимо по описываемой технологии. Для этого поверх мауэрлата следует уложить балки перекрытия, используя доски с размерами 50×200 мм. Доска должна располагаться на торце, что увеличит жесткость на прогиб. Балки укладываются в определенном порядке, сначала идут крайние, потом – промежуточные. Расстояние между ними может быть любым, но при этом следует ограничиться диапазоном в пределах от 50 до 120 см. Если планируется теплоизолировать потолок, то следует оставить между балками расстояние в 60 см. А высоту балок перекрытия следует отрегулировать деревянными подкладками.

Краткий обзор стропильных систем и их особенностей

Наиболее популярны следующие виды конструкций:

Односкатные

Их стропила выглядят как опирающиеся на стены дома балки. При разной высоте стен получается скат с некоторым уклоном. Если высота одинаковая, то можно получить плоскую крышу, которая может быть использована в качестве террасы.

Для жилых домов односкатные кровли не очень подходят: они удобны для гаражей, бань.

Двускатные

Наиболее просты в изготовлении. Стропила соединены под конкретным углом и образуют 2 ската. Внешне выглядят как треугольные фермы.

Ломаные

Являются разновидностью двускатных крыш. Отличие состоит в наличии излома для обеспечения большего пространства для мансарды.

Трехскатные (полувальмовые)

Такие кровли состоят из 2 трапециевидных и одного треугольного (в торце дома) скатов. Имеют наиболее презентабельный вид, но достаточно сложны в изготовлении.

Четырехскатные (вальмовые)

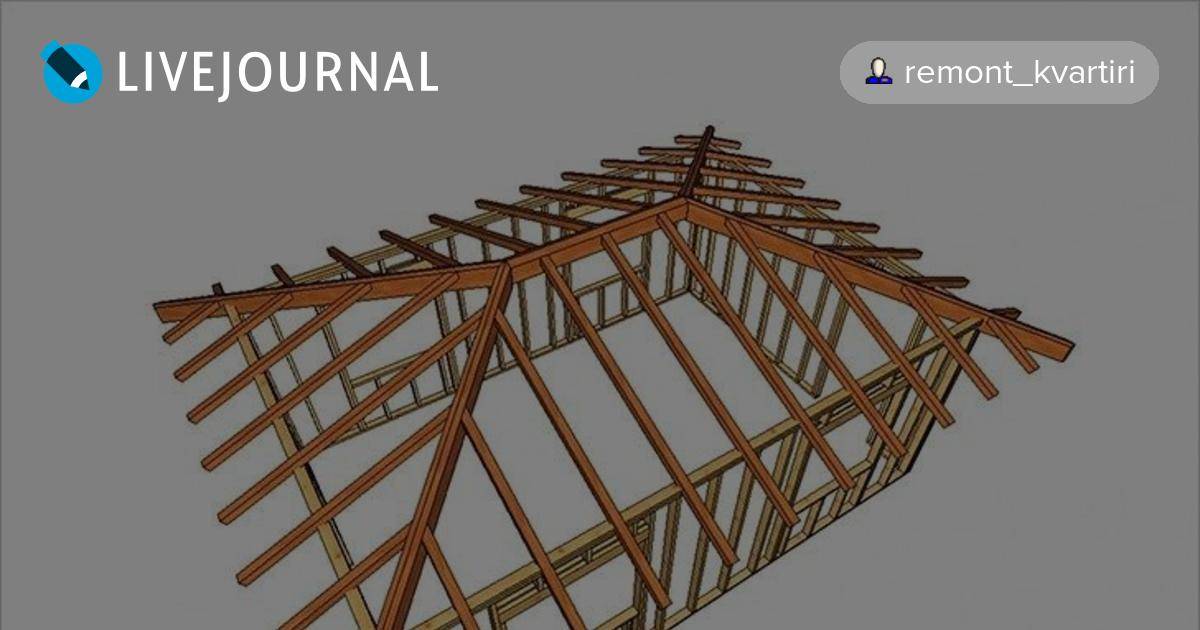

В классическом варианте состоят из 2 вальм в торцах дома и 2 боковых трапециевидных скатов. Данная конструкция оптимально сохраняет тепло и обладает достаточной ветроустойчивостью.

К четырехскатным относятся и шатровые крыши, состоящие из сходящихся к центру четырех вальм треугольной формы. Их использование возможно лишь для зданий квадратной формы. Подходят они и для беседок.

Крыша Судейкина

Напоминает сверху шатровую пологую крышу с подсоединенными четырьмя треугольными скатами. Преимуществами данной конструкции является то, что на ней не задерживаются влага или снег.
