Односкатная крыша для гаража своими руками: расчёты для гаража с односкатной крышей, а также монтаж

Мауэрлат для односкатной крыши гаража

Правила создания односкатных кровель предполагают наличие основания для монтажа стропильной системы, для этого по периметру уже возведенных стен крепят балки, металлические или деревянные (мауэрлат). Этот элемент необходим для равномерного распределения нагрузки на конструкцию крыши, она передается по всей стене постройки от ног стропил. Его делают на подготовленный армированный пояс. В ряде случаев, когда постройка имеет небольшие размеры, а крыша не слишком тяжелая, мауэрлат допускается крепить только на две стены, без армирования. Также мауэрлат служит для скрепления крыши и гаража.

Определяем высоту, на которую требуется поднять стену

Чтобы обеспечить найденный угол уклона односкатной кровли, необходимо одну из стен поднять выше. Насколько выше узнаем, вспомнив формулы расчета прямоугольного треугольника. По ним находим и длину стропильных ног.

Как высчитать параметры односкатной крыши

При расчете не забудьте, что длина получается без учета свесов, а они нужны чтобы защитить стены дома от осадков. Минимальный свес — 20 см. Но при таком маленьком выступе за пределы здания смотрится односкатная крыша куцей. Поэтому обычно делают свесы не менее 60 см на одноэтажных зданиях. На двухэтажных они могут быть и до 120 см. В данном случае ширина свеса определяется исходя из эстетических соображений — крыша должна смотреться гармонично.

Пример рисунка в ScratchUp

Проще всего определить насколько надо продлить кровлю в дизайнерских программах, позволяющих прорисовать здание в масштабе и «поиграться» со свесами. Отображаться все должно в 3-х измерениях (наиболее популярная программа ScratchUp). Покрутите в ней разные размеры свесов, определитесь, с каким смотрится лучше (это если проекта нет), а потом заказывайте/делайте стропила.

Строительство крыши для гаража

Как сделать односкатную крышу своими руками? Рассматривать данный вопрос будем на примере строительства такого популярного объекта, как гараж с односкатной крышей.

Прежде чем начать стройку крыши, нужно провести небольшие подготовительные работы.

Как правило, начинать нужно с выбора материала для ее обустройства. Возможны следующие варианты:

  • черепица;
  • металлопрофиль;
  • металлочерепица;
  • ондулин;
  • рубероид.

Для каждого материала характерны свои особенности и преимущества, которые надо учитывать в каждом конкретном случае. Следующее, что нужно сделать — это рассчитать угол наклона односкатной крыши. Обычно наклона в 25 градусов будет более, чем достаточно. Минимальный уклон может быть и другим, все зависит от особенностей конструкции. Наклон влияет на способность кровли убирать навалившийся снег и осадки с поверхности. Как правило, на металлопрофиле вода будет задерживаться сильнее, чем на других материалах

Также при расчете угла наклона нужно учитывать месторасположение постройки, неважно, это будет односкатная крыша гаража или дома. Если местность ветреная, то угол можно делать немного меньше. Ну а если постройка стоит в тихом тенистом лесу, где ветра почти не бывает, угол делается больше

Ну а если постройка стоит в тихом тенистом лесу, где ветра почти не бывает, угол делается больше.

Для строительства будут нужны:

  • стропила (стропильная система односкатной крыши имеет свои особенности);
  • балки;
  • обрешетки, возможно, и перекрытия.

Далее можно переходить к самому процессу. Строительство такого объекта, как односкатная крыша своими руками, пошагово будет выглядеть следующим образом:

Особое внимание уделяется устройству балок. Конструкция такова, что они должны находиться на расстоянии 0,7-0,8 м друг от друга. Установка производится на сейсмопляс или мауэрлат

Односкатная крыша на гараж проектируется таким образом, что бы ее нижняя часть была расположена с подветренной стороны. Далее к балкам монтируются стропила, которые являются опорой для самой высокой части крыши. Количество стропил и балок должно быть одинаковым. Как результат, должен получиться прямоугольный треугольник из балок и вертикальной стропильной доски. После этого устанавливается стропильная нога, которая позже будет служить опорой для обрешетки. Одним краем она находится на краю балки в нижней части крыши, второй — на вертикальных стропилах

Установка производится на сейсмопляс или мауэрлат. Односкатная крыша на гараж проектируется таким образом, что бы ее нижняя часть была расположена с подветренной стороны. Далее к балкам монтируются стропила, которые являются опорой для самой высокой части крыши. Количество стропил и балок должно быть одинаковым. Как результат, должен получиться прямоугольный треугольник из балок и вертикальной стропильной доски. После этого устанавливается стропильная нога, которая позже будет служить опорой для обрешетки. Одним краем она находится на краю балки в нижней части крыши, второй — на вертикальных стропилах.

Для каждой балки все действия из вышеуказанных пунктов повторяется. По окончанию начинается монтаж обрешетки. Оно организуется при помощи брусков 50х50 мм, которые нужно прибивать поперек стропил. Шаг между ними должен делаться такой, чтобы шиферный лист (как вариант, использование этого материала) мог перекрыть с запасом стоящие рейки с каждой стороны по 15 см.

Пройдя все указанные этапы, можно получить лишь неполный ответ на вопрос, как сделать односкатную крышу гаража, потому что на данном этапе закончено лишь строительство каркаса. После этого можно переходить к кровле. Если используется шифер, то установку его нужно начинать с нижних рядов. Крепление осуществляется специальными шиферными гвоздями в местах стыков четырех шиферных листов. Дополнительно к каждому листу по краям прибивается еще по 2 таких гвоздя, что будет препятствовать его поднятию от порывов ветра. После чего крышу можно утеплить.

Стройматериалы для гаражной крыши

На сегодняшний день существует довольно большое разнообразие кровельных стройматериалов. К самым распространённым относится рубероид, шифер, профнастил, металлочерепица и фальцевая кровля.

При выборе следует обратить внимание на эксплуатационные особенности стройматериала, ведь они влияют на срок службы и способ монтажа. Одним из недорогих стройматериалов является профнастил

Он прост в установке и устойчив к осадкам, и при правильном монтаже прослужит много лет.

Монтаж кровельного материала


Преимущество профнастила в том, что в целях экономии, его можно использовать повторно. Такое использование допускается технологией. Для несложного монтажа можно использовать шифер. Он может эксплуатироваться примерно 30–40 лет. Из более дорогих стройматериалов будет фальцевая кровля. Она состоит из тонких полос металлического листа. Также можно применить черепицу либо металлочерепицу. Очень красиво выглядят крыши, которые на всех сооружениях сделаны из одного кровельного стройматериала.

Часто используемым стройматериалом является шифер благодаря невысокой стоимости и довольно высокому качеству. Все же у него довольно слабая механическая прочность из-за того, что его изготавливают из асбоцементной плиты.

При установке шифера, необходимо соблюдать следующие правила:

  • при креплении к обрешётке, применяются оцинкованные гвозди с большой шляпкой;
  • отверстия под гвозди сверлятся заранее;
  • гвозди необходимо забивать исключительно в верхнюю часть волны;
  • шифер ложится один на другой внахлёст приблизительно на 20 см;
  • гвозди забиваются не полностью, чтобы при расширении или сжатии не деформировался стройматериал.

Крыша для гаража с профнастила выглядит очень красиво, и срок использования — до 50 лет. Стройматериал обладает влагостойкостью и огнестойкостью, также с ним легко работать из-за стандартных размеров и можно применять вторично.

Монтаж профнастила во многом похож на монтаж шифера. Однако крепится он не гвоздями, а саморезами. В целях избежания протекания кровли, применяют резиновые прокладки.

Рубероид способен хорошо защитить здание от протекания, в основном его применяют для крыш с железобетонным основанием. Однако его необходимо часто ремонтировать. И все же он востребован, потому что является малозатратным стройматериалом.

Согласно технологии, в начале кровельных работ, следует хорошо подготовить основание. Перекрытие должно быть чистым и сухим, дальше следует хорошо выровнять поверхность, устранив все деформации.

Какой утеплитель можно использовать


Выбор утеплителя для гаража довольно велик, поэтому заранее необходимо изучить все эксплуатационные характеристики, преимущества и недостатки каждого из них:

  1. Стекловолокно. Выпускается в форме плит из волокон, которые изготавливаются из отходов стекла. Есть несомненные преимущества данного материала. Он не горит, не подвержен гниению, устойчив к воздействию повышенной влажности и перепадов температур. Но вместе с тем стекловолокно является хрупким материалом, а значит легко разрушается при механическом воздействии. поэтому нужно соблюдать правила безопасности при работе с этим типом утеплителя, в частности, использовать респиратор и перчатки.
  2. Минвата. Сходный по структуре материал со стекловолокном, однако отличия заключаются в использованном исходном материале. В данном случае это базальтовые породы. Срок службы такого утеплителя несколько десятков лет, но при условии соблюдения техники монтажа. Данный материал нуждается в защите от влаги и механического воздействия.
  3. Полимерный утеплитель, например, пенопласт или пенополистирол. Преимущества данного материала в том, что он имеет небольшой вес, устойчив к воздействию влаги и перепадам температур, не подвержен появлению плесени или грибка. Но именно этот материал очень легко возгорается. Также пенопласт и пенополистирол является тем материалом, в котором могут завестись различные мелкие грызуны.

Для гаража лучше выбирать негорючий утеплитель, который также не впитывает влагу. Дополнительно обезопасить слой утеплителя можно гидроизоляционной и пароизоляционной плёнкой.

Как сделать односкатную крышу – пошаговая инструкция

Итак, ниже приведена пошаговая инструкция по монтажу односкатной крыши своими руками. Следование всем пунктам позволит достичь желаемого результата, не прибегая к помощи дорогостоящих специалистов.

Проект и расчеты

Лучше всего сделать все расчёты на бумаге или компьютере. Это может быть и предварительная смета, и план-чертеж, и целый проект будущей крыши. К смете стоит прибавить 5% по материалам, так как они имеют свойство заканчиваться в самый неподходящий момент.

Если постройка не связана архитектурно с другим строением, стоит узнать её подветренную сторону. В местности, где выпадает большое количество осадков, устанавливают крышу с большим уклоном. При этом высокую часть фронтона нужно ставить с менее проветриваемой стороны. Это снизит парусность и уменьшит вероятность срыва крыши порывами ветра.

Мауэрлат односкатной крыши и фронтоны

Когда все уточнения внесены, начинают возводить фронтоны. Первое, что понадобится в таком случае – укладка мауэрлата. Мауэрлат это брус 100*150 мм, который выполняет функцию опоры для стропил и укладывается на армопояс сооружения. Если черновая кровля имеет ровное основание, возводят фронтоны самостоятельно. Это можно сделать при помощи того же бруса, выставив его вертикально через каждые 50 сантиметров в качестве подпорок для фронтонов. С нижней стороны брус привязывают к черновой крыше доской так, чтобы образовался треугольник.

Устройство стропильной системы односкатной крыши

На полученные фронтоны укладывают стропила. Для их монтажа подойдёт доска размерностью 50*150 мм или выше. При необходимости к стропилам ставят дополнительные стойки с лежаками и делают обвязку из стропильных ног. Ниже на фотографии показан пример крепления стропил к мауэрлату крыши.

Стропильная система односкатной крыши может быть висячей, когда стропильные ноги не опираются на дополнительные подпорки, а передают свой вес на несущие стены здания. Максимальное расстояние между стенами при таком монтаже должно быть не больше 5 метров. Если расстояние больше, то используют специальные подкосы или стойки, препятствующие прогибу стропил. При этом стропильная система будет носить название наслонной.

Шаг стропил односкатной крыши рассчитывается исходя из выбранного материала стропил. Ниже приведены общие рекомендации по выбору расстояния:

  • Брус — шаг составляет от 1,5 до 2 метров;
  • Одинарная доска — от 0,6 до 1,3 м;
  • Спаренная доска — от 1 до 1,75 м.

На данный параметр способны влиять и размеры утеплителя, который укладывается между стропил. Для утеплителя, как правило, предусматривают небольшой натяг, чтобы после его укладки не оставалось никаких щелей. Это позволит избавиться от необходимости размещения второго слоя утеплителя, сэкономить средства исключить теплопотери.

Чем больше шаг между стропильными ногами, тем плотнее придется монтировать обрешетку. Это добавит прочности конструкции, но повысит ее стоимость. Фронтон односкатной крыши возводится, если высота стен недостаточна для того, чтобы закрыть все открытые участки крыши. При этом проводится такое же утепление, как и основной кровли, чтобы убрать все мостики холода.

Обрешетка односкатной крыши

После монтажа стропил приступают к креплению обрешетки крыши. Для неё подойдёт даже доска «дюймовка». Она укладывается поперёк стропил и выполняет роль крепёжной лаги для кровельного материала.

Монтаж пароизоляции и кровельного материала

На обрешётку укладывают пароизоляцию

Важно укладывать плёнку таким образом, чтобы накапливающийся конденсат мог свободно скатываться, не попадая внутрь помещения. Для этого предусматривается провисание пароизоляционной пленки. В последнюю очередь устанавливают кровельный материал

Технология его укладки может быть разной в зависимости от вида материала

В последнюю очередь устанавливают кровельный материал. Технология его укладки может быть разной в зависимости от вида материала.

Подытоживая, стоит сказать, что в последнее время односкатные крыши все чаще находят своих приверженцев во всем мире, так как позволяют реализовывать замысловатые архитектурные конструкции, ни в чем не уступающие другим видам крыш. Напоследок предлагаем посмотреть видео, на котором наглядно показано самостоятельное возведение односкатной крыши над пристройкой к дому.

Расчет стропильной системы

Для выбора параметров бруса для стропил и материала обрешетки следует учитывать значение максимальной нагрузки на каждую стропильную ногу. Суммарная нагрузка на поверхность кровли является суммой давления ветра, веса снега и всех материалов.

Вычисляем распределенную нагрузку на один погонный метр стропы по формуле Q=A*V, где: Q – искомая величина, А – расстояние между стропильными брусьями, V – удельная нагрузка на один квадрат площади крыши.

Брус выбираем в соответствии с таблицей типовых размеров сечения:

Если ширину сечения бруса выбрать произвольно, то высота сечения должна укладываться в промежуток, заданный такими формулами:

Проверяем, чтобы изгиб ноги не превышал такой величины: D<L/200, где: D – проверяемое значение, L- длина стропила в см. Если неравенство не соблюдается – выбираем большую ширину сечения бруса и пересчитываем еще раз.

Ремонт односкатной крыши

В гараже обычно делают односкатную крышу с небольшим углом наклона, а для её покрытия часто использую рулонные материалы. Если срок службы обычного рубероида не превышает 5 лет, то его современные аналоги могут служить до 15–20 лет.

Главным врагом рубероида является появляющаяся в холодное время года наледь, неправильное удаление которой при помощи стального скребка или лопаты приводит к повреждению кровельного материала. Кроме этого, повреждения могут возникать от хождения по такой крыше и от воздействия дождя, ветра и солнца.

Перед наступлением холодов надо обязательно выполнить профилактический осмотр покрытия для того, чтобы выявить возможные дефекты. Порядок и перечень ремонтных работ будет зависеть от степени повреждения покрытия.

Устранение трещин и небольших пробоин

Если кровельный материал покрылся трещинами, но ещё не протекает, достаточно качественно очистить его от мусора и снова покрыть битумной мастикой. Учитывайте, что на квадратный метр поверхности вам понадобится около 1,2–1,5 кг мастики.

Если есть небольшая пробоина, место вокруг неё следует хорошо очистить, после чего просто заполнить битумом, смешанным с опилками или песком. Лучше использовать не просто битум, а специальную мастику, так как в её составе есть добавки, которые улучшают пластичность и адгезию материала.

Для устранения трещин поверхность рубероида покрывается битумной мастикой

Ремонт повреждений

Если повреждение имеет значительные размеры, то на него накладывается заплатка. Для этого используют кусок рубероида, который больше по размерам, чем повреждённый участок. Место также очищают, после чего смазывают заплатку и прижимают её к поверхности. Если на рубероиде есть посыпка с обеих сторон, то она будет препятствовать его приклеиванию, поэтому её надо удалить. Делают это при помощи солярового масла, которое наносится на обсыпанный слой, а потом снимается при помощи шпателя. После установки заплаты её также надо покрыть слоем мастики.

Если повреждение небольшое, его можно устранить при помощи заплаты из рубероида

Устранение сквозных пробоин

Сквозные пробоины устраняются путём замены всех слоёв покрытия вплоть до основания.

  1. В месте повреждения делают крестообразный надрез, отгибают в сторону материал и добираются до основания крыши. Все поверхности очищают от мусора, старой мастики и хорошо просушивают.

  2. Готовят кусок рубероида соответствующего размера, очищают его от посыпки и приклеивают к основанию крыши.
  3. Отогнутые углы смазывают мастикой и приклеивают сверху.
  4. Накладывают ещё одну заплату, чтобы она полностью перекрыла повреждённый участок, после чего её покрывают мастикой и посыпают песком.

Ремонт таких кровельных материалов, как шифер, металлочерепица, ондулин и металлопрофиль осуществляется путём замены повреждённого листа на новый.

Видео: ремонт крыши из рубероида

Односкатная крыша для гаража отличается простотой монтажа и обслуживания. Она может использоваться для покрытия других хозяйственных построек. Чтобы её правильно построить, надо определить угол наклона ската в зависимости от используемого кровельного материала и погодных условий региона, где проводятся работы. Если вы будете следовать рекомендациям специалистов, то сможете самостоятельно сделать надёжную крышу, которая будет служить не один десяток лет.

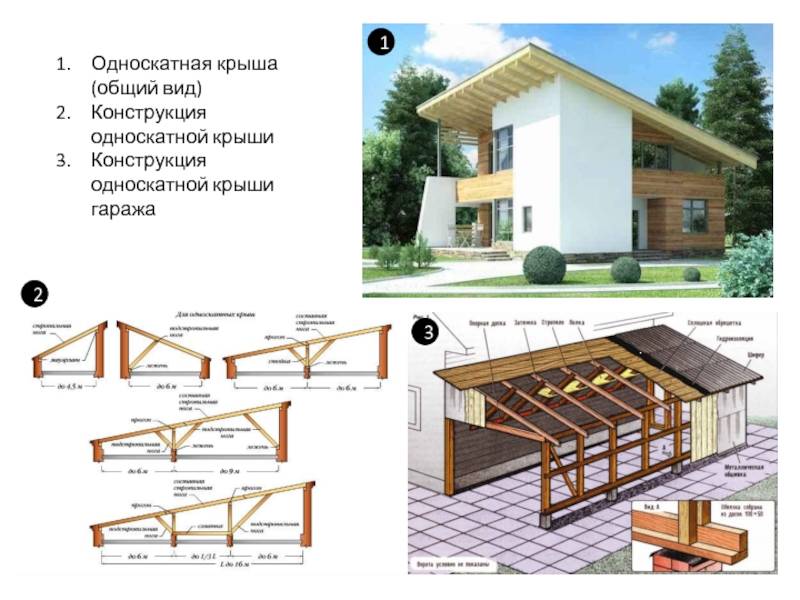

Стропильная система односкатной крыши

Такие крыши особенно популярны при строительстве дворовых построек — сараев, гаражей. Просто размеры строений позволяют использовать не очень мощные балки, причем балки требуются в небольшом количестве. При ширине строения до 6 метров, стропильная система односкатной крыши почти не содержит дополнительных усиливающих элементов (подпорок и прогонов), что выгодно. Также привлекает отсутствие сложных узлов.

Для Средней полосы России для пролета до 5,5 метров берут балки 50-150 мм, до 4 метров достаточно 50-100 мм, хотя по-хорошему, надо считать снеговую и ветровую нагрузку конкретно в вашем регионе, и, исходя из этого, определяться с параметрами балок.

Стропильная система односкатной кровли с малой величиной пролета (до 6 метров)

При расстоянии между стенами до 4,5 метров, односкатная крыша состоит из двух брусков мауэрлата, закрепленных на стенах, и стропильных ног, которые на мауэрлат опираются. Действительно очень простая конструкция.

При ширине пролета от 4,5 метров до 6 метров, требуется еще лежень, закрепленный на более высокой стене на уровне перекрытия и подстропильная нога, которая упирается в балку почти в середине. Угол уклона этой балки зависит от расстояния между стенами и уровня установки лежня.

Более сложные стропильные системы в односкатной крыше при ширине зданий более 6 метров. В этом случае оптимально, если дом спроектирован так, что внутри имеется еще она несущая стена, на которую опираются стойки. При ширине дома до 12 метров, фермы все еще простые, расходы на устройство кровли минимальные.

Устройство ферм односкатных крыш при ширине зданий более 6 метров

Для зданий шириной более 12 метров система становится сложнее — подстропильных ног становится больше. Кроме того, изготовление балок длиной более 6 метров — дорогое удовольствие. Если требуется увеличение только на ширину свесов кровли, балки доращиваются по краям кобылками. Это куски балок такого же сечения, соединенные с балкой и закрепленные по бокам двумя деревянными накладками длиной не менее 60 см, скрепленных болтами или гвоздями, допускают использование монтажных пластин.

Вариант сращивания стропил

Если общая длина балки получается более 8 метров, их обычно сращивают. Места стыка дополнительно усиливают, прибив доски или монтажные пластины.

Варианты крепления стропил к мауэрлату: скользящее слава вверху и жесткое вверху справа. Внизу справа вариант врезки без свесов (применяется очень редко)

Еще могут быть вопросы по способам крепления стропил односкатных крыш к мауэрлату. Принципиальных отличий нет. Все также в стропильной ноге делают вырез, которым брус упирается в мауэрлат. Чтобы не мучатся с каждой стропильной ногой, выравнивая ее посадку, выпилив первую, из куска доски, толстой фанеры или бруса делают шаблон, точно повторяющий полученный «выпил». Все последующие стропила запиливаются перед установкой. К ним в нужном месте прикладывается шаблон, обводится и выпиливается выемка требуемой формы и размера.

Это речь шла о жестком креплении стропильных ног к мауэрлату. Оно используется на всех зданиях, которые дают малую усадку. На деревянных домах такой способ крепления использовать нельзя — дом все время оседает или немного приподнимается, из-за чего может появиться перекос. Если кровля будет закреплена жестко, ее может порвать. Потому при устройстве односкатной или любой другой кровли на деревянных домах используют скользящее соединение стропил и мауэрлата. Для этого есть так называемые «скользячки». Это пластины, состояние из уголков, которые крепятся к мауэрлату и подвижно связанных с ними металлических полос, которые крепятся к стропильной ноге. Таких скользячек ставится по две на каждую стропилу.

Односкатная крыша – это несложная конструкция для расчетов и самостоятельного возведения

Стоимость материалов и комплектующих всегда значительно ниже, чем для даже самой простой двускатной крыши

Важно, что экономия пиломатериалов в данном случае ни в коей мере не сказывается на надежности конструкции. Монтаж односкатной кровельной системы – прост и интуитивно понятен. Для самостоятельного возведения такой конструкции вовсе не обязательно быть квалифицированным мастером – при соблюдении технологических рекомендаций с подобной задачей способен справиться любой владелец гаража

Это ещё один «плюс» в плане экономичности строительства – нет нужды прибегать к найму специалистов. Еще одно достоинство – скорость выполнения работ. Перекрыть гараж односкатной крышей можно в считаные дни, тогда как при выборе более сложной стропильной системы и времени потребуется значительно больше

Для самостоятельного возведения такой конструкции вовсе не обязательно быть квалифицированным мастером – при соблюдении технологических рекомендаций с подобной задачей способен справиться любой владелец гаража. Это ещё один «плюс» в плане экономичности строительства – нет нужды прибегать к найму специалистов. Еще одно достоинство – скорость выполнения работ. Перекрыть гараж односкатной крышей можно в считаные дни, тогда как при выборе более сложной стропильной системы и времени потребуется значительно больше.

Правда, хозяину гаража при выборе односкатной крыши придется смириться с некоторыми ее недостатками:

  • Односкатная крыша в большей степени подвержена снеговой нагрузке –за счет небольшого уклона на ее поверхности могут образовываться сугробы. Это обязательно следует учесть при проведении расчетов.
  • Такая конструкция или вовсе не предполагает чердачного помещения, или же его эксплуатационные возможности будут существенно ограничены.
