Как пользоваться калькулятором расчета количества стройматериалов вальмовой крыши
Ничего особо сложного нет — главное внимательно вводить все исходные данные с учетом рекомендованных размеров нагруженных элементов стропильной системы. Калькулятор позволит узнать стоимость строительных материалов, ознакомиться с чертежом и номенклатурой. Перед началом работ рекомендуется тщательно изучить инструкцию, на большинстве сайтов она довольно подробная.
Шаг 1. Перейдите к полям заполнения, с этого начинается работа на каждом калькуляторе. Выберите тип кровли для вальмовой крыши. Предлагаются два варианта.
- Жесткая. Имеется в виду металлическая черепица, металлопрофильные листы, асбестоцементный шифер или штучная черепица. Жесткая кровля имеет больше отходов, калькулятор посчитает их количество в зависимости от параметров крыши.
- Мягкая. Здесь выбор небольшой. Применяется только битумная черепица.
Прежде всего нужно указать тип кровли
Конкретные названия кровельных материалов вносить не нужно, надо лишь отметить тип.
Шаг 2. Укажите длину, ширину строения и его высоту. Высота – расстояние от потолочного перекрытия до конька, от нее во многом зависит объем чердачного помещения. Ширина строения – это не ширина дома, а ширина стропильной системы с учетом свеса кровли от стены до края крыши.
Далее указывают основные параметры дома
Шаг 3. Из каких материалов будут изготавливаться стропильные ноги. Чаще всего применяются доски 50×150 мм, но размеры могут изменяться в зависимости от климатической зоны расположения здания. К примеру, в северных регионах ширина досок может достигать 200 мм и более. Такая ситуация объясняется двумя причинами: высокими значениями снежного покрова и необходимостью устанавливать утеплитель толщиной не менее 25 см.
Следующий важный параметр — сечение стропил
Шаг 4. Отметьте, какая будет крыша – теплая или холодная. Этот параметр влияет на несколько факторов, от которых зависит алгоритм расчетов.
- Теплая крыша. Расстояние между стропильными ногами должно соответствовать ширине утеплительных материалов. В связи с такой зависимостью, на их количество влияет только этот фактор, нагрузки на крышу игнорируются.
- Холодная крыша. Для холодной крыши шаг стропильных ног может достигать 90 см и более, главный критерий расчетов – максимально возможные в данном регионе усилия нагрузок.
Расстояние между стропилами выбирается в зависимости от наличия или отсутствия утепления
Размеры реек для обрешетки указываются стандартными, а на их шаг влияют технические характеристики кровельных покрытий. Обрешетка может быть шаговой или сплошной.
Шаг 5. Укажите размеры металлических листов и их перекрытие. Эти данные дают возможность узнать фактическую полезную площадь каждого элемента и их количество с учетом непродуктивных отходов.
Обязательно указывают размеры листов кровельного покрытия и ширину нахлестов
Если вы имеете желание подсчитать контробрешетку и мауэрлат, то поставьте галочки напротив этих элементов и внесите данные о них.
- Мауэрлат. Его можно делать их бруса 150×150 мм или доски 50×150 мм.
- Гидроизоляция. Рекомендованный нахлест 10 см.
- Контробрешетка. Делается из брусков 50×50 мм.
- Толщина утеплителя. Зависит от региона проживания, но не менее 10 см. Меньше запрещается, в нем будет появляться точка росы, что оказывает крайне негативное влияние не только на эффективность утеплителя, но и на длительность эксплуатации стропильной системы.
Чтобы рассчитать отдельные элементы системы, нужно поставить напротив них галочку
После заполнения всех имеющихся полей надо подтвердить ввод данных и нажать на специальную иконку. На выходе вы получите количество всех материалов, необходимых для строительства вальмовой крыши. Теперь остается узнать действующие цены на них и определиться с примерной сметой. Результаты расчетов можно отправить исполнителю по электронной почте, распечатать или сохранить в компьютере.
Результаты расчета калькулятор выдает в колонке рядом с исходными данными
Критерий – здравый смысл

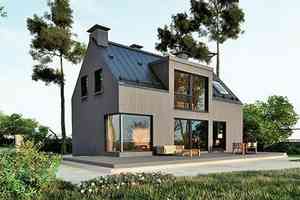

На фотографии — дом, у которого свесы кровли отсутствуют. Задача защиты стен от влаги решена иначе. Водосток с кровли есть, но скрыт за навесным фасадом, который сам является защитой стен от воды.
Для любой строительной фирмы существует два подхода.
- Первый. Заказчик принес свой проект и подрядчик его построит.
- Второй. Подрядчик предложит свой вариант. Компания «Кейль строй» предлагает проверенное. Логика наших действий проста. Мы основываемся на практике.
Есть у компании четкая позиция. Свесы – нужны. Делаем их не менее 500 мм. 200-300 мм конкурентов считаем ошибкой и заказчика, и исполнителя. Мотивация – нормальные свесы увеличат стоимость постройки на 0.1%, но это будет правильный дом.
Есть еще один аргумент. Вполне возможно, что когда-то может возникнуть вопрос об утеплении или дополнительной облицовке. Свесы станут еще меньше.
Распространенные разновидности крыш в вальмовом исполнении
Каркас вальмовой крыши может иметь различное исполнение. От его формы зависит внешний вид всей конструкции. Она также влияет на классификацию таких крыш. Их форма зависит от конструктивных особенностей стропильной системы.
Классическое исполнение крыши вальмового типа
Этот вариант уже упоминался. Высота свесов такой крыши одинаковая по всему периметру. При этом угловые ребра, которые имеют диагональное расположение, опираются на коньковую балку. Фронтонные части крыши создаются в форме треугольников, а боковые стороны имеют вид трапеций.
Шатровое исполнение крыши вальмового типа
У этого варианта отсутствует коньковая балка. Из-за этого все угловые ребра соединяются в одной самой высокой точке. На диагонально расположенные элементы конструкции опираются рядовые стропила, имеющие меньшую длину.
Вальмовая шатровая кровляИсточник krasnyjdom.com
Шатровая крыша обычно создается на домах с квадратной коробкой. Эта разновидность кровли вальмового типа отличается сложным устройством конькового узла.
Полувальмовое исполнение крыши
Эта разновидность конструкции отличается наличием фронтонов. Они располагаются вертикально и позволяют выполнить монтаж стандартных окон.
Существуют голландские полувальмовые крыши. Они отличаются наличием над каждым из фронтонов треугольного ската.
У полувальмовой крыше в датском исполнении отсутствуют кровельные поверхности в виде треугольников. Все четыре ската у такой конструкции имеет трапециевидную форму. При этом верх торцевых наклонных поверхностей является нижней гранью фронтонов. У датской полувальмовой кровли все четыре свеса располагаются на одном уровне.
Ломаная крыша вальмового типа
Устройство вальмовой кровли в таком исполнении требует больше всего времени и средств. Ведь она отличается наиболее сложной конструкцией, потому что все ее скаты создаются с разной площадью. При этом они еще имеют различный наклон.
Дом с вальмовой ломаной кровлейИсточник spb-vertikal.ru
Такую разновидность кровли еще называют мансардной крышей с четырьмя скатами. Благодаря ломаной конструкции удается рационально использовать пространство под кровлей путем обустройства одного или несколько жилых помещений. Получается даже создать в доме еще один полноценный этаж. Кроме того, постройка приобретает оригинальный внешний вид.
Особенности и устройство
Вальмовые типы крыш отличаются от простых двускатных вариантов тем, что не оснащаются вертикальными перегородками фронтонов. Вместо них, в конструкции присутствуют треугольные скаты, находящиеся в торцах. Подобные элементы зрительно делают крышу более компактной и аккуратной. Однако экономической выгоды от этого эффекта практически нет. Раскраивая листовые материалы для вальмового ската, расходы только приумножатся. Так, монтаж профилированного листа или металлической черепицы заставит домовладельцев ощутимо раскошелиться на приобретение материалов с большим запасом.
Такие разновидности крыш разделяются по незамысловатым геометрическим формам. В самом нехитром решении без сопряжения ендов у такой конструкции будет две пары симметрично расположенных скатов в виде треугольников и трапеции. Подобная основа позволит сформировать качественную крышу с четырьмя скатами. В крыше с четырьмя скатами два ската проходят по длинной стороне постройки. Они являются трапециевидными.
Верхняя сторона выступает в качестве конька, а боковые составляющие расходятся от него по углам дома. С двух сторон на фронтонах скаты в подобном сооружении отличаются правильным строением по типу равнобедренного треугольника, упирающегося верхушкой в конек.
В анфас эта конструкция очень похожа на простую треугольную крышу с двумя скатами. В профиль же такое возведение приобретает трапециевидную конструкцию. При этом вариация самой трапеции главным образом зависит от задумки дизайнера или хозяев. Она определяется исходя из соотношения длины свеса карниза к параметру длины конькового элемента. Вальмы, пришедшие на замену фронтонов, всегда фиксируются под маленьким углом к горизонту.
Именно в их строении и кроется главная особенность вальмовой крыши и ее основания на стропилах, поскольку традиционным скатным способом соорудить ее не удастся, ведь коньковый прогон до конца не закрывает скат.
Из-за этого вальмовые ноги и треугольные детали не имеют опоры, необходимой верхним элементам. Опорой для данных деталей выступают накосные ноги, что соединяют конек и угловые составляющие конструкции. Главной особенностью подобных сооружений является их жесткость. Эта характеристика достигается благодаря боковым ребрам, которые соединяются друг с другом возле опорной балки конька. Стоит учитывать, что в подобном сооружении допустимо сформировать более выдающиеся свесы. С их применением стены дома будут защищены гораздо лучше и надежнее.
Если решено соорудить своими руками подобную конструкцию, то следует принять во внимание такие отличительные черты этих видов крыш, как:
- для составления их стропильных конструкций трудно провести требуемые расчеты, как и произвести работы по монтажу;
- подобные проекты стоят дорого;
- чердачное помещение с крышей вальмового типа станет гораздо меньше;
- с такой конструкцией не получится оборудовать мансарду;
- в пироге кровли придется соорудить окна, чтобы впустить естественное освещение.
Беседка с четырехскатной крышей
Беседка с вальмовой кровлей станет эталоном дизайнерского решения, а при условии грамотного расчёта и обустройства будет отличаться надёжностью и долговечностью эксплуатации. Собрать четырехскатную крышу будет несложно собственноручно. Такая конструкция подходит для беседки в виде прямоугольника или квадрата. Первый вариант представляет собой сборку вальмовой конструкции с двумя треугольными и таким же количеством трапециевидных скатов. Второй вариант — это шатровая вальмовая крыша, состоящая из 4 равнобедренных треугольных скатов.
Вальмовая крыша для квадратной беседки состоит из четырех одинаковых треугольных секций
Четырехскатная кровля является прекрасным выбором при строительстве беседки, поскольку она допускает применение любых кровельных покрытий, а удобная конструкция обеспечивает свободный угол обзора, её легко можно обустроить, например, в китайском стиле, добавив свесам длины и несколько изогнутых диагональных стропил.
На подготовительном этапе работы делается чертёж будущей крыши с учётом основных факторов:
- веса всех стропил и их дополнительных элементов;
- массы кровельного покрытия и гидроизоляции;
- уровня климатических нагрузок, слоя снежных масс;
- веса строителей, обслуживающих крышу;
- нагрузки от оборудования, которое планируется установить на стропильной системе.
От того, каким будет наклон скатов и какие материалы выбраны для покрытия кровли, напрямую зависят особенности установки, например, шаг расположения реек обрешётки и стропильной системы. И всё это сказывается на общем весе постройки.
Продлить срок службы деревянной беседки можно, предварительно обработав все её элементы специальными антисептическими пропитками, а также огнезащитным средством. Наносятся все эти составы достаточно просто обычной кистью или валиком.
Опорой для четырехскатной крыши беседки могут быть деревянные, кирпичные стены либо стойки опорного каркаса. Если в работе используется кирпич, то конструкция получится капитальной и потребует возведения прочного фундамента, способного выдерживать большие нагрузки. Строительство вальмовой крыши на такой беседке в целом сходно с установкой кровли на жилом доме или другом крупногабаритном строении.
Небольшие вальмовые крыши можно собирать на опорах из столбов, которые предварительно следует хорошо закрепить
Если же беседка устанавливается на деревянные столбы, то следует предварительно проверить прочность закрепления её опор, они должны стоять строго вертикально, а для жёсткости и устойчивости каркаса снизу их перевязывают перемычками. Сверху тоже монтируются перемычки, которые будут являться обвязкой под скатную конструкцию. Из-за высокой нагрузки опоры могут постепенно разойтись, поэтому рекомендуется заранее скрепить их на верхних концах с помощью диагональных перемычек, а в местах стыковки проложить деревянные или стальные накладки.
Пошаговая инструкция по установке вальмовой крыши для беседки
Сначала крепят коньковый брус со специальными подкосами и вертикальными опорами.
- Далее для формирования кровельных скатов укладывают диагональные стропила. Этот этап предполагает возможность увеличения длины свесов с помощью накладных досок – «кобылок», которые удлиняют накосные стропила.
Затем выполняют монтаж центральных и промежуточных стропил и нарожников.
- Для защиты деревянных элементов от воздействия влаги поверх стропил укладывают покрытие из гидроизоляционной мембраны.
На слой гидроизоляции монтируют обрешётку, а при необходимости оборудования дополнительной вентиляции устанавливают и контробрешётку.
На завершающем этапе работы крепят кровельный материал.
Шатровую крышу собирают так же, как и обычную вальмовую, исключая монтаж конькового бруса. При этом производится связка диагональных стропил в коньковый узел.
Видео: строительство беседки и барбекю своими руками
Недостаток опыта строительства кровельных конструкций может негативно сказаться на качестве будущей крыше и степени защиты всего сооружения, поэтому для выполнения подобного рода работ рекомендуется обратиться к профессиональным строительным бригадам. При правильном подходе вальмовая крыша станет прекрасной архитектурной конструкцией дома, беседки и любых других построек.
Материалы для возведения крыши
Для монтажа стропильной системы понадобится не только хорошо просушенная качественная древесина, но и металлические крепления, а также кровельные гвозди, саморезы и анкерные болты.
Из металлических элементов нужно будет приобрести уголки и крепления различной конфигурации, которые помогут сделать конструкцию более надежной и крепкой.
Одним из них является скользящее крепление. Его устанавливают в нижней части стропил, закрепляя их таким образом к мауэрлату. Установив его, можно исключить риск деформации системы крыши при усадке несущих стен.
Еще одним давно применяемым креплением являются скобы. Ими соединяют разные детали системы, например, стропила и балки перекрытия или мауэрлат, если крыша возводится, например, на здании, которое уже давно дало усадку.
Вам понадобится:
— для укладки мауэрлата нужен будет брус, имеющий сечение 100×150 мм;
— стропила и конек изготавливают из бруса сечением 50×150 мм. Строители, занимающиеся возведением стропильных систем, рекомендуют производить монтаж всей системы из бруса или досок, имеющих одинаковое сечение — это дает гарантию прочности и надежности постройки;
— сверху системы стропил набивается обрешетка из досок, сечение которых должно составлять 25×150 мм.
Выбирая древесину для системы стропил, можно опираться на составленную специально для этого таблицу. В ней приведены допустимая длина стропил (в метрах) из хвойной древесины (лиственница, ель, кедр, сосна), в зависимости от ее качества, сечения бруса и средней величины снеговой нагрузки в данном регионе.
| Сорт | Сечение | Расстояние между стропилами в мм | |||||
|---|---|---|---|---|---|---|---|
| мм | 300 | 400 | 600 | 300 | 400 | 600 | |
| Снеговая нагрузка | 1,0 кРа | 1,5 кРа | |||||
| Высший | 38×89 | 3.22 | 2.92 | 2.55 | 2.81 | 2.55 | 2.23 |
| 38×140 | 5.06 | 4.60 | 4.02 | 4.42 | 4.02 | 3.54 | |
| 38×184 | 6.65 | 6.05 | 5.28 | 5.81 | 5.28 | 4.61 | |
| 38×235 | 8.50 | 7.72 | 6.74 | 7.42 | 6.74 | 5.89 | |
| 38×286 | 10.34 | 9.40 | 8.21 | 9.03 | 8.21 | 7.17 | |
| 1 и 2 | 38×89 | 3.11 | 2.83 | 2.47 | 2.72 | 2.47 | 2.16 |
| 38×140 | 4.90 | 4.45 | 3.89 | 4.28 | 3.89 | 3.40 | |
| 38×184 | 6.44 | 5.85 | 5.11 | 5.62 | 5.11 | 4.41 | |
| 38×235 | 8.22 | 7.47 | 6.38 | 7.18 | 6.52 | 5.39 | |
| 38×286 | 10.00 | 9.06 | 7.40 | 8.74 | 7.66 | 6.25 | |
| 3 | 38×89 | 3.06 | 2.78 | 2.31 | 2.67 | 2.39 | 1.95 |
| 38×140 | 4.67 | 4.04 | 3.30 | 3.95 | 3.42 | 2.79 | |
| 38×184 | 5.68 | 4.92 | 4.02 | 4.80 | 4.16 | 3.40 | |
| 38×235 | 6.95 | 6.02 | 4.91 | 5.87 | 5.08 | 4.15 | |
| 38×286 | 8.06 | 6.98 | 6.70 | 6.81 | 5.90 | 4.82 | |
| Снеговая нагрузка | 2,0 кРа | 2,5 кРа | |||||
| Высший | 38×89 | 4.02 | 3.65 | 3.19 | 3.73 | 3.39 | 2.96 |
| 38×140 | 5.28 | 4.80 | 4.19 | 4.90 | 4.45 | 3.89 | |
| 38×184 | 6.74 | 6.13 | 5.35 | 6.26 | 5.69 | 4.97 | |
| 38×235 | 8.21 | 7.46 | 6.52 | 7.62 | 6.92 | 5.90 | |
| 38×286 | 2.47 | 2.24 | 1.96 | 2.29 | 2.08 | 1.82 | |
| 1 и 2 | 38×89 | 3.89 | 3.53 | 3.08 | 3.61 | 3.28 | 2.86 |
| 38×140 | 5.11 | 4.64 | 3.89 | 4.74 | 4.31 | 3.52 | |
| 38×184 | 6.52 | 5.82 | 4.75 | 6.06 | 5.27 | 4.30 | |
| 38×235 | 7.80 | 6.76 | 5.52 | 7.06 | 6.11 | 4.99 | |
| 38×286 | 2.43 | 2.11 | 1.72 | 2.21 | 1.91 | 1.56 | |
| 3 | 38×89 | 3.48 | 3.01 | 2.46 | 3.15 | 2.73 | 2.23 |
| 38×140 | 4.23 | 3.67 | 2.99 | 3.83 | 3.32 | 2.71 | |
| 38×184 | 5.18 | 4.48 | 3.66 | 4.68 | 4.06 | 3.31 | |
| 38×235 | 6.01 | 5.20 | 4.25 | 5.43 | 4.71 | 3.84 | |
| 38×286 | 6.52 | 5.82 | 4.75 | 6.06 | 5.27 | 4.30 |
- Кроме этого, необходимо будет купить кровельный материал, утеплитель и пленку пароизоляции, которая настилается на стропила под обрешетку. В качестве кровельного материала для вальмовой конструкции крыши традиционно выбирают мягкое покрытие — его легче закреплять на сложной конфигурации такой стропильной системы. Под такую кровлю будет необходимо сделать настил из фанеры.
- Также нужно приобрести антисептический состав для обработки дерева перед началом монтажа.
- Возможно, понадобится стальная проволока диаметром в 4 мм, для закрепления некоторых элементов в несущей стене.
Настил кровельного материала
- Перед тем, как переходить к следующему шагу по монтажу необходимых для кровли элементов, нужно провести разметку расположения проемов окон, отверстий, через которые будут выведены дымоотводные и вентиляционные трубы, устроен вход в мансардное помещение или же выход на балкон. Их обрамляют дополнительными рейками, набивая их по периметру планируемых проемов.
- Затем на стропильную систему производят монтаж кровельного «пирога». Работа производится в такой последовательности:
- Сверху стропил растягивается и закрепляется пленка пароизоляции
- Далее, поверх нее на стропила прикручиваются рейки обрешетки.
- Между рейками укладывается утеплитель, который накрывают ветрозащитными материалами (например, плотной полиэтиленовой пленкой).
- Затем, следует закрепление контробрешетки.
- Следующий этап будет зависеть от того, какой материал для покрытия будет выбран. Если, например, будет применена металлочерепица, то ее можно прикручивать сразу к рейкам контробрешетки. При выборе мягкой кровли под нее обязательно необходимо уложить фанерные или ОSB листы.
Конструкция шатровой крыши
В основе конструкции обязательно присутствует мауэрлат (мощный брус или бревно), сбитый в цельную раму по форме основания и уложенный поверх армопояса. Вся система стропил привязана к мауэрлату. Выглядит она как четыре наклонных бруса сечением 50 на 100 мм, скреплённых в центре крыши (размер бруса зависит от габаритов и веса будущей кровли). Если дом сложен из камня или кирпича, в качестве мауэрлата выступает верхняя обвязка стеновой панели, в деревянных постройках — верхний венец сруба. Мауэрлат обязательно гидроизолируют (например, рубероидом). Потом его закрепляют на внутренней верхней части подготовленных и выровненных стен.
Постройка четырёхскатной крыши требует использования большого количества деревянных элементов. Перед использованием их следует обработать противопожарным и антисептическим средством.
Для возведения строений с эркером шатровая крыша не подходит, так как форма коробки у неё квадратная. Поэтому обычно используется полувальмовый тип крыши.
Виды стропильных систем для шатровой крыши
По своей структуре стропильная система будущей шатровой крыши бывает или наслонной, или висячей. Висячая стропильная система отличается тем, что её балки опираются прямо на стены. Она чаще всего применяется при большом размере пролётов, когда другой опоры нет, а подпорки не предусмотрены. При таком варианте образуется горизонтальная распирающая сила, и чтобы её уменьшить, используют затяжки.
Процесс строительства и ремонта такой крыши сложен, поэтому обычно предпочтение отдаётся наслонной стропильной системе. Она более удобна с точки зрения монтажа и эксплуатации, а нагрузка на стены практически отсутствует. Для её установки подойдёт крыша, имеющая наклон не более 40 градусов. Для монтажа необходима несущая внутренняя стена или дополнительные опоры по центру крыши. Распоры на стены в этом случае не нужны, так как у крыши имеются опоры на пике и на стропильных ногах.
Допустимый размер пролёта — около 4,5 м. Если он больше и одной центральной опорой ограничиться нельзя, то устанавливаются подкосы.
Элементы стропильной конструкции
В стропильную систему шатровой крыши входят следующие основные элементы:
- мауэрлат — опорный каркас для нижней части стропил;
- диагональные или накосные стропила, установленные по углам основного каркаса;
- нарожники — укорочённые стропила, прикрепляемые к накосным;
- стойки и подкосы — опоры для стропильных ног;
- лежни — укладываются на столбики из кирпича в качестве подпорок для подкосов и стоек;
- ригели для упора стропильных ног друг в друга возле пика;
- прогоны — параллельные мауэрлату балки (используются в зависимости от типа конструкции и имеющихся опор);
- шпренгели — дополнительные опоры для придания постройке жёсткости.
Стропила из металлических ферм обладают большой прочностью и выдерживают значительные нагрузки, что делает здание более долговечным. Металлические фермы можно эксплуатировать более 100 лет. Обычно их используют, если длина скатов превышает 10 метров. Собрать такую конструкцию проще, чем деревянный каркас, так как можно приобрести уже готовые для монтажа элементы. Минус металлических ферм только в том, что их сложнее утеплять. На них появляется конденсат, который оказывает разрушительное воздействие на кровельный пирог. Поэтому для жилых строений предпочтительнее дерево.Можно также комбинировать металлические и деревянные стропила. Но при этом деревянные части должны быть хорошо обработаны антисептическими средствами.
Упрощенная схема монтажа
Работа производится поэтапно и безо всякой спешки, с тщательным продумыванием каждого шага, так как конструкция вальмовой крыши достаточно сложна.
Первым шагом необходимо подготовить провести подготовку древесины, обработав ее антисептическим раствором и хорошо высушив. Когда материал будет готов, можно приступать к монтажу системы.
Монтаж системы начинают с установки и закрепления мауэрлата по периметру несущих стен. Он должен укладываться на слой гидроизоляционного материала.
После установки мауэрлата на нем производится разметка, согласно ранее произведенным вычислениям. Чтобы разметка была максимально точной и заметной, используются яркие маркеры или же в определенных местах вбиваются маячки.
Очень важно, чтобы размеченные на одной стене расстояния, были идентичны разметке на противоположной стене, иначе балки перекрытия и остальные элементы будут уложены неровно. Далее, укладываются балки перекрытия
Они могут монтироваться на стены рядом с мауэрлатом или же на закрепленный брус ниже поверхности стены
Далее, укладываются балки перекрытия. Они могут монтироваться на стены рядом с мауэрлатом или же на закрепленный брус ниже поверхности стены.
Затем мауэрлат скрепляется затяжками, которые способствует снятию нагрузки с несущих стен.
После того как уложены балки перекрытия, опытные мастера советуют накрыть их настилом из досок, не закрепляя их к балкам. Подобный настил нужен для комфортной и безопасной работы.
Следующим этапом станет установка стоек. Их закрепляют на затяжки или балки перекрытия.
Стойки скрепляются сверху коньковой балкой, и к ней же крепятся стропильные центральные ноги с торцевых вальмовых сторон крыши.
Далее, размечаются и прикручиваются промежуточные стропила с фронтальных скатов крыши.
Затем следуют диагональные стропила, которые соединяют конек и углы здания. При необходимости под них устанавливают дополнительные стойки.
На диагональные стропила, закрепляются нарожники или короткие стропила. Их устанавливают на таком же расстоянии между собой, как и промежуточные.
В зависимости от конструкции, в нее могут быть встроены и другие поддерживающие или усиливающие элементы, например, подкосы или шпренгели, а также ветровая балка.
Если стропила установлены и заканчиваются на мауэрлате, то их продлевают дополнительными элементами — «кобылками», они и создадут навес над стеной.
Характерное строение
Крыши отличает от других конструкций отсутствие подкровельных вертикальных плоскостей – фронтонов. Их место занимают треугольные скаты кровли – вальмы.
За счёт наклонных плоскостей ощутимо сокращается объём крыши, а площадь кровли значительно увеличивается. Это способствует равномерному прогреву чердачного пространства и мансардных помещений.
Вальмовая стропильная система имеет ряд особенностей:
- накосные стропилины;
- опоры для диагональных стропильных ног;
- нюансы опирания накосных стропил;
- особенности нарожников.
Накосные стропильные ноги
Накосные элементы вместе с мауэрлатом образуют два противоположных треугольника. Эти две геометрические фигуры, заполненные кровельным пирогом, называют вальмами. Отсюда и происходит название всей крыши.
Накосные стропилины вместе с мауэрлатом образуют раму (вальму), заполненную нарожниками. Вальма принимает на себя довольно большую часть общей нагрузки от кровли крышу. Это самые мощные балки стропильной системы. Если элементы каркаса крыши изготавливают из пиломатериалов в большинстве случаев одинакового сечения, то сечение накосных стропил будет больше почти в 2 раза.
Например, рядовые стропила делают из досок 50 х 120 мм, то накосные ноги будут состоять из двух досок или бруса 100 х 100 мм или 100 х 150 мм.
Типы опор
Кроме основных точек опоры накосных стропил устанавливают дополнительные опорные элементы, принимающие нагрузку на себя, и передающие её затем на стены дома. К ним относятся следующие конструктивы:
- Стойки. Их устанавливают на несущих балках или железобетонных плитах перекрытия. Стойками разгружают накосную балку, устанавливая её где-то посередине пролёта стропила. Вертикальные опоры изготавливают из того же пиломатериала, что и рядовые стропильные ноги.
- Подкосы. Как правило, это опорные элементы, связывающие диагональные стропила с лежнями. Лежни – это тот же мауэрлат, только уложенный на поверхности внутренних стен дома. С помощью подкосов удаётся передать существенную часть нагрузки от крыши на внутренние конструкции здания.
- Шпренгели. В угловых опорных узлах соединений накосных стропил с мауэрлатом происходит критическое нарастание силового напряжения. Чтобы снять перегруз, смежные стороны мауэрлата соединяют доской или брусом (шпренгелем). Шпренгель становится своеобразной площадкой, на которую устанавливают стойку для диагональной стропилины.
Устройство шпренгеля:
Если нужно максимально разгрузить участок стропильной системы, то дополнительные опорные элементы составляют из сдвоенных профилей пиломатериалов.
Нюансы опирания
Диагональные стропилины опирают на коньковый прогон разными способами. Один из них – это когда на концах стропил делают запилы, с помощью которых обеспечивается плотное прилегание к коньковому прогону. В другом случае доборными деталями наращивают консоль конька для опирания накосных балок.
При наличии центрального нижнего прогона шпренгели опирают на него и на мауэрлатные балки. В верхней части каркаса применяют деревянные коротыши, которыми соединят между собой рядовые стропила. Коротыши представляют короткие доски. В качестве крепежа для всех деревянных элементов каркаса крыши применяют саморезы, шпильки, скобы, металлические перфорированные уголки, пластины и болты.
Особенности нарожников
Особенностью этих стропил является то, что они все разной длины. Размер изменяется вместе с изменением расстояния от мауэрлата до диагональной стропильной ноги. По обе стороны от осевого нарожника расходятся балки попарно одинаковой длины. Параллельные балки вверху крепят гвоздями к накосному стропилу. Гвозди вбивают сквозь балку в торцы нарожников.
Нижние концы опирают на мауэрлат или на врезную балку, предварительно сделав в них запилы. Прочность узлов опирания усиливают подшивкой черепных брусков (см. нижний рисунок).
Особенности раскроя и монтажа кровельного материала
Эту работу нужно проводить, стараясь минимизировать отходы. Металлочерепица и другие жесткие материалы в этом плане менее экономичны, чем гибкая битумная черепица. На подрезку может уйти до 20% всего материала. Но при подсчете затрат, связанных с устройством сплошной обрешетки под мягкую и расходов на листовой кровельный материал, в конечном счете оба варианта мало отличаются.
Для крупноформатных листовых материалов составляется раскладка. Нужно учитывать рабочую ширину, требуемый нахлест, технологию крепления к обрешетке.
В отличие от двускатных кровель, где монтаж покрытия начинается от угла, в вальмовых конструкциях существует определенная последовательность:
- В треугольных скатах укладка проводится от центра к краям, в трапециевидных — от правого или левого верхнего угла.
- Продвигаться можно в любую сторону, но учитывать правильный нахлест. В нижнем листе должна располагаться капиллярная канавка.
- Материал раскладывается на земле, проводится его подрезка.
- Листы крепятся к обрешетке звеньями по 3-4 штуки, временно скручиваясь саморезами в верхнюю часть волны.
После выравнивания блок фиксируется окончательно. Крепеж устанавливается в прогиб черепицы с таким расчетом, чтобы попасть в центр доски обрешетки.
