Устройство электрических теплых полов под плитку

Монтаж электрического теплого пола под плитку. Особенности монтажа электрического теплого пола под плитку, как это сделать своими руками

Укладка электрического теплого пола своими руками под плитку — это достаточно трудоемкий процесс; ознакомившись с технологией монтажа, выполнить такую работу сможет даже человек, не имеющий опыта в строительстве. Чтобы домашний мастер смог самостоятельно установить электрический нагревательный кабель, рассмотрим правила монтажа и схему подключения теплого пола.

Виды теплых полов электрического типа

Монтаж электрического теплого пола под плитку своими руками может осуществляться каким-либо из двух способов: посредством электрического кабеля или нагревательного мата. Пол из кабеля дешевле, но расчет его протяженности и укладка более трудоемкие. Такой вариант выбирают, если в квартире высокие потолки, так как стяжка будет достаточно толстая, и это уменьшит высоту помещения.

Когда монтируют полы, технологию укладки выбирает хозяин, но специалисты рекомендуют укладывать термомат, так как это облегчит расчеты и установку. Термомат представляет собой специальный проводник. В его конструкции нагревательный кабель уже расположен на ленте, которая позволит сохранять равное расстояние между витками провода.

Технология монтажа своими руками

Технология укладки электрического теплого пола под плитку требует предварительной подготовки всех материалов, которые понадобятся для монтажа. Надо подготовить комплект, состоящий из кабеля (или мата) и терморегулятора. Затем надо выбрать место в стене для монтажа термостата, сделать проводку для подключения конструкции. Потом выполняют расчет длины нагревательного кабеля и продумывают расположение нагревательных систем. Рассмотрим инструкцию по укладке теплого пола под плитку.

Создание схемы

Необходимо предусмотреть и выполнить расчет схемы подключения теплого пола своими руками. На ней отмечают шаг монтажа кабеля или мата. При составлении схемы учитывают следующие правила:

1. Отступают от стен 10 см.
2. Там, где будет стоять мебель без ножек или бытовые приборы, располагать электрический кабель запрещается.
3. Если нужно обогревать только отдельные участки помещения, то можно подрезать маты и уложить сетку в необходимом направлении.

Расчет материала

Если теплый пол будет выступать в качестве главного отопления помещения, то расчет выполняют следующим образом. На 1 м² площади нужен нагреватель, имеющий мощность 180 Вт. Если это будет вспомогательная система отопления, то мощность должна составлять 140 Вт.

Надо определить площадь помещения, умножив его длину на ширину, и вычесть из полученного результата площадь, занятую мебелью и бытовыми приборами. Получится полезная площадь обогрева. Затем на основании полученного значения вычисляют мощность провода и его длину. Погонная мощность 1 м нагревательного элемента может быть от 16 до 20 Вт/м.

Подготовка поверхности

Перед началом работ всю поверхность в помещении нужно подмести и помыть. Если на ней есть неровности, их нужно удалить механическим путем. Если таким способом выровнять поверхность не удалось, то делают бетонную стяжку.

Укладка утеплителя

В качестве утеплителя применяют пенофол, имеющий покрытие из фольги и самоклеящуюся поверхность. Материал укладывают на пол фольгой вверх, отступая в углах комнаты от стен по 10 мм. Все стыки надо заклеить строительным скотчем.

Установка нагревательного элемента

Сейчас монтируют отопление в виде нагревательного мата, это избавит от перегибов провода и сократит время монтажа. Если вы приобрели кабель, не наклеенный на монтажный мат, то его монтируют зигзагами с расстоянием между витками 25 см. Фиксируют провод строительным скотчем. Если мат надо повернуть, то монтажную сетку разрезают в нужном месте.

Монтаж терморегулятора

Терморегулятор устанавливают на стене. Лучше заранее сделать углубление для его размещения. Затем нагревательный кабель подключают к терморегулятору, а с другой стороны выполняют подключение терморегулятора к сети питания.

Проверка работоспособности

После монтажа электрического провода перед заливкой системы надо проверить исправность конструкции. Для этого подают напряжение на кабель. Если все работает исправно, то приступают к следующему этапу.

Укладка плитки и кафеля

После этого выполняют стяжку слоем цементного раствора необходимой толщины или сразу делают укладку плитки на электрические теплые полы. Выполняют монтаж плитки. Для укладки используют плиточный клей, предназначенный для теплого пола. Плитку монтируют на нагревательный мат.

Предварительно плитки раскладывают на поверхности, чтобы их правильно разместить. На видном месте монтируют цельные плитки, а под мебелью можно расположить обрезки. После монтажа плитки надо подождать около суток для полного высыхания клея.

Работы по установке пола

Схема монтажа электрического теплого пола.

В первую очередь, приступая к производству теплого пола, нужно установить терморегулятор. Его монтируют на высоте от 50 до 90 см вне помещения, можно рядом с выключателем. В стене и в полу с помощью перфоратора штробят канавку. В верхней части канавки устанавливается подрозетник, в него выводится провод подводящий. В этот же проем укладывается термодатчик, укрытый в защитный гофр. Термодатчик соединяется с терморегулятором. На нижнюю часть гофра надевается заглушка. Штроба в полу заделывается раствором.

Укладка теплого пола может производиться не по всей поверхности помещения, а только там, где могут находиться обитатели дома. Если говорить о санузле, следует исключить из площади нагрева места, где установлены предметы сантехники, мебели и стационарных отопительных приборов. От размера обогреваемой поверхности зависит рисунок укладки кабеля, сечение и длина нагревательного элемента.

В готовых наборах для электрического пола в основном предлагаются рулоны монтажной ленты с заранее наклеенным кабелем. Это значительно упрощает работу укладчика, помогая соблюсти необходимые расстояния между линиями кабеля и исключить возможность его перегиба.

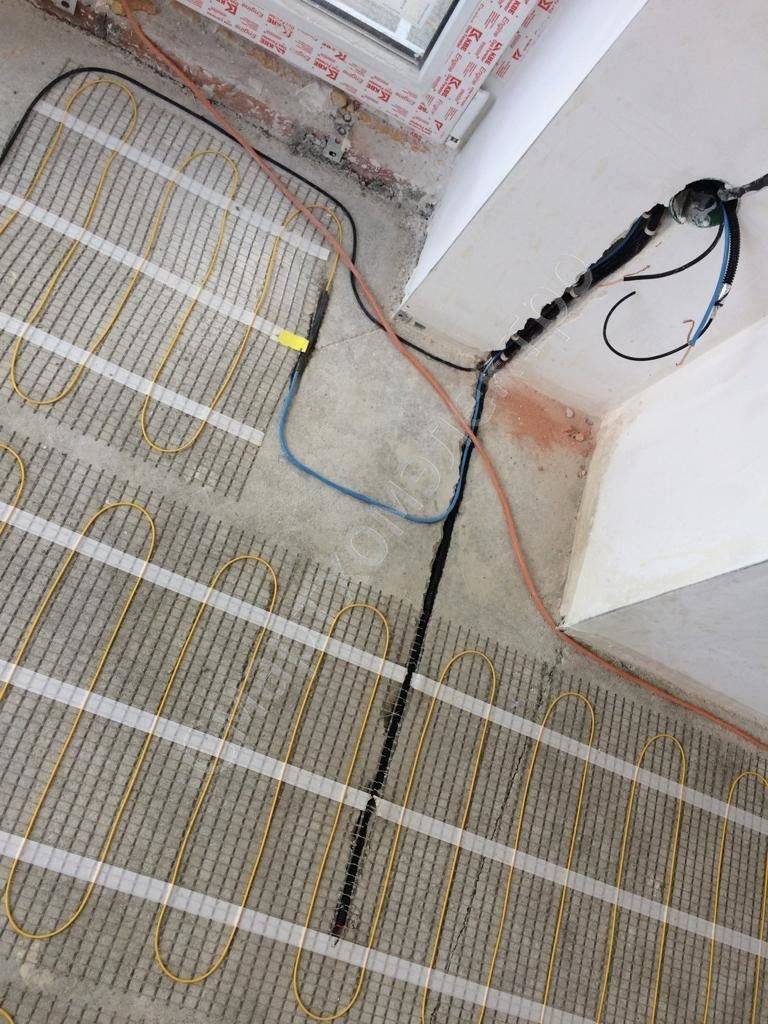

Начинать монтаж теплого пола надлежит от штробы

В случае работы с полотном, имеющим одножильный кабель, важно разложить рулон так, чтобы окончание полотна было также у штробы. Развернуть полотно можно, разрезав ножницами по металлу сетку основания, не повредив при этом самого нагревательного элемента. Провода провести к подрозетнику

Проверить рабочее состояние терморегулятора и вмонтировать его в подрозетник

Провода провести к подрозетнику. Проверить рабочее состояние терморегулятора и вмонтировать его в подрозетник.

Перед началом финишной заливки следует проверить смонтированный комплекс. Теплый пол непременно должен находиться в исправном, рабочем состоянии. Для проверки нужно включить цепь на несколько минут и убедиться в нормальной работе системы. Можно при помощи тестера измерить сопротивление кабеля. Это тоже покажет работоспособность смонтированной системы теплого пола. Необходимые параметры указаны в инструкции к набору.

После проверки всех показателей, убедившись в правильном подключении системы, можно приступать к окончательной стяжке электрического теплого пола. Здесь возможны 2 варианта. Можно предварительно залить поверхность цементным раствором и произвести укладку кафеля по мере застывания и полного высыхания цементного раствора. Но существует более короткий путь: плитка может быть выложена и сразу, по окончании монтажа нагревающего пола.

Стяжку пола нужно производить с тщательностью, избегая образования пустот. Незаполненные участки стяжки могут вызвать преждевременное повреждение нагревающего элемента, что приведет к поломке всей электрической отопительной системы. После заливки следует дать просохнуть слою цемента в течение 6 дней. Исключительно после того, как стяжка окончательно высохнет, можно начать выкладывать плитку, устанавливать плинтуса, производить затирку межплиточных пространств. В качестве декоративного материала можно использовать не только кафель, но и по материальной возможности более дорогие материалы: керамогранит, плитку из натурального камня. При наличии необходимых навыков можно произвести укладку плитки также и своими руками. В противном случае рекомендуется обратиться к мастерам-плиточникам. Качественно выложенное плиточное покрытие придаст помещению изысканную красоту и законченный вид.

Не раньше чем через 35 дней после окончательной отделки можно начинать пользование электрическим теплым полом. Проблема не в возможности сырой заливки спровоцировать короткое замыкание во всей сети. Просто некоторые материалы, подвергаясь действию тепла, имеют способность расширяться или сужаться. И тот, и другой случай может дать деформацию стяжки, что приведет к неровностям на поверхности либо к образованию небольших пустот.

Разрезание плитки плиткорезом.

Инструменты и материалы:

• одножильный или двужильный кабель;
• сетка для основы;
• терморегулятор;
• датчик температуры;
• гофра под датчик;
• демпферная лента;
• цемент;
• строительный песок;
• перфоратор;
• ножницы по металлу;
• пенофол;
• монтажный скотч;
• армирующая сетка;
• антисептическая грунтовка;
• валик;
• кафельная плитка;
• плиточный клей;
• шпатель с зубцами;
• плинтус;
• затирка для плитки.

Процесс монтажа теплого пола под плиточное покрытие не сложен. Он требует изучения инструкции по установке, аккуратности в работе и наличия необходимых навыков.

Как положить керамическую плитку на теплый пол

Для перекрытия такого специального оборудования схема укладки плитки не особо отличается от обычной работы с этим видом напольного покрытия. Вот пошаговая инструкция этого процесса:

1. проверить надежность закрепления элементов нагревающей конструкции и отсутствие полостей. Так, у проводного теплого пола следует подрезать скотч, три помощи которого он крепится к полимерной сетке, иначе это повлечет за собой появление воздушных карманов, что негативно скажется на качестве работы. Закрепить конструкцию можно плиточным клеем, намазав его поверх;

Заливка стяжки на тёплое основание

залить стяжку смесью песок-цемент или использовать клей для плитки на теплый пол — решать придется самостоятельно, но если слой небольшой и площадь комнаты позволяет, вполне можно воспользоваться вторым вариантом. Стяжка, залитая при помощи плиточного клея, будет более прочной и менее подверженной разрушениям. Следует внимательно отнестись к распределению материала. Элементы конструкции должны быть надежно залиты, во избежание воздушных карманов и последующего растрескивания полотна. В виде стяжки также отлично послужит наливной пол

Следует уделить особое внимание ровности покрытия по уровню, т.к. его несовпадение в разных углах комнаты, перепады в дальнейшем приведут к некачественному расположению плитки

В работе помогут уровень и правило. Ни в коем случае не стоит забывать об общем вымеренном уровне. Стяжка, в зависимости от материала, сохнет от трех дней до пяти, при том, что полное высыхание может наступить на 21-25 день. Но плитку можно выкладывать уже на пятый день;
выкладка плитки также начинается с замера площади

Кроме того, важно определиться с рисунком. Выкладка обычно начинается от ровной поверхности, соседней комнаты, стены или пр

Слой фиксирующего плиточного клея, составляющий примерно 50 миллиметров, наносится зубчатым шпателем, после чего плитка фиксируется на стяжке, прижимается или простукивается молотком, выравнивается. После этого по углам элементов выставляются крестики, стык в стык к которым подгоняется следующая плитка и далее. Дойдя до угла, оставляют зазор. Финальную часть, состоящую из обрезанных частей, выставляют в последнюю очередь. Каждый уровень вымеряется, в случае несовпадения элемент снимают и кладут заново, убрав лишний или добавив недостающий слой плиточного клея. Впрочем, при достаточно ровной изначальной стяжке такое случается крайне редко. Следует также помнить, что ходить по свежевыложенному покрытию запрещено. Это приведет к деформации покрытия и возможно полной переделке проделанной работы;

Затирка половой плитки

время высыхания плитки составляет 3 – 5 дней. Только спустя это время можно приступить к ее затирке. Затирка нужна не только из эстетических соображений, но также для защиты от сколов, плесени в швах и трудноудалимых загрязнений. На этом этапе убираются крестики. Малярным клеем заклеивается соприкасающаяся поверхность стены и декоративные элементы, если таковые присутствуют, если этого не сделать, после высыхания затирки очистить ее от них будет весьма проблематично. Не стоит ждать полного высыхания затирки для очистки незатираемых элементов плитки. Уже спустя два часа ее следует отмыть, аккуратно обходя швы, т.к. после того, как затирка схватится окончательно, отмыть ее будет гораздо сложнее.

А вот вопрос, когда можно включать теплый пол после укладки плитки, требует детального рассмотрения. Общее время высыхания плиточного клея и стяжки 21-25 дней, только после окончательного высыхания этих материалов можно запускать оборудование. Преждевременное включение приведет к образованию пузырьков воздуха в покрытии, что приведет к хрупкости, либо перегреву и, как следствие, перегоранию кабельной конструкции. Поэтому, как бы ни хотелось проверить в действии результат собственной работы, придется подождать, это предусматривает технология проведения работ.

Водяной обогрев пола

Существует два основных вида технологии «теплый пол»: водяной и электрический. Второй, в свою очередь, подразделяется еще на две разновидности, речь о которых пойдет позднее.

Водяной пол – это система трубопроводов, проложенных под плиткой, по которым циркулирует горячая вода. Монтаж водяного пола довольно дорог и сложен, но это окупается последующими малыми затратами на отопление.

Плюсы водяного теплого пола:

• обогрев всего помещения, а не только пола;
• независимость от электрического отопления дома или квартиры;
• возможность автономной работы, если в доме есть собственный генератор;
• низкая стоимость отопления.

Минусы:

• трудоемкий монтаж: водяной пол невозможно установить в одиночку, этим занимаются исключительно профессионалы;
• большие затраты на покупку и прокладку труб;
• трудности ремонтных работ: если повредится хотя бы один небольшой участок труб, проложенных под полом, придется вскрывать весь пол и прекращать подачу горячей воды.
• плюс стоит отметить, что циркуляция воды в системе общего отопления при этом не прекратится, остановится лишь ее подача в трубы, проходящие по полу.

Последовательность монтажа

Для укладки кабельного пола вам понадобится:

• • нагревательный кабель или мат;
  • терморегулятор;
  • датчик температуры;
  • утеплитель;
  • изоляционные материалы;
  • зажимы;
  • перфоратор;
  • пассатижи;
  • система защиты УЗО;
  • молоток;
  • зубило;
  • рулетка.

Чтобы качественно уложить плитку, основание должно быть ровным и без повреждений, поэтому его выравнивают при помощи стяжки. Если используется кабель, то его необходимо укладывать в бетонную стяжку, а если маты, то их можно монтировать на плиточный клей.

Под стяжку укладывается гидроизолирующий слой и теплоизоляция, чтобы тепло шло в комнату и не распространялось вниз. Чаще всего, в качестве утеплителя используется пенофол, который с одной стороны покрыт фольгой, а с другой имеет самоклеящийся слой.

Кроме теплоизоляционной функции, этот материал еще и выступает в качестве звукоизоляции, поэтому в доме будет более уютно и комфортно. Так как в стяжку укладывается кабель, то перед ее заливкой, по периметру комнаты клеят демпферную ленту, которая не позволит покрытию расширяться и не повреждаться.

Сопротивление провода проверяют до и после его укладки.

При помощи перфоратора, в стене делают место для монтажа терморегулятора, к ней подводят заземление и силовой провод, а также делают канавку для подключения нагревательного кабеля. По предварительно выполненной схеме укладывают кабель или маты. Делают это только на полезной площади, то есть там, где не будет мебели и других стационарных предметов.

Крепление кабеля к основанию выполняется при помощи монтажного скотча. Если укладывают кабель, то он должен быть одним куском, а если маты, то их можно резать, но так, чтобы не повредить провод. Соединяют греющий и силовой электрический кабель, проверяют сопротивления и подключают к терморегулятору.

Теплые электро полы необходимо подключать к отдельному устройству защитного отключения (УЗО).

Проводится испытание системы в разных режимах, если все нормально, то кабель заливают стяжкой, а на маты можно сразу укладывать керамическую плитку.

Особенности монтажа датчика и терморегулятора

Датчик температуры фиксирует ее показатели и передает их на терморегулятор. Есть приборы под мягкое и твердое финишное покрытие. Те, которые предназначены для плитки и керамогранита, имеют большие размеры и помещены в защитную гелевую оболочку, она предохраняет датчик он негативного воздействия стяжки или клея, а также от повреждений.

Установить датчик температуры можно в коробке между греющим кабелем и терморегулятором или напрямую между ними, чаще используют последний вариант.

Для удобства использования, терморегулятор обычно размещают на высоте 50-90 см от пола и помещают в монтажную коробку. Датчик укладывают в пластиковую трубку между кабелем, который располагается на расстоянии 50-100 см. Чтобы в трубку не мог попасть раствор, ее конец закрывают. Работоспособность системы можно проверять только после того, как высохнет стяжка.

Есть терморегуляторы с встроенным датчиком температуры пола. Лучше купить устройство, в котором есть выносной и встроенный датчик.

Как класть плитку на электрический теплый пол

Монтаж керамической плитки проводится как обычно, только надо использовать клей для теплого пола. Если кабель спрятан в стяжку, то укладка плитки проводится после ее высыхания. На маты можно сразу укладывать плитку. Над греющим элементом должно быть порядка 5 мм клея, им заполняются все пустоты, для этого используют зубчатый шпатель.

Кладку плитки начинают с дальнего угла и движутся к выходу. Для получения одинаковых швов, используются пластиковые крестики. После укладки всей плитки, необходимо подождать несколько дней, чтобы клей высох и только потом можно включать теплый пол.

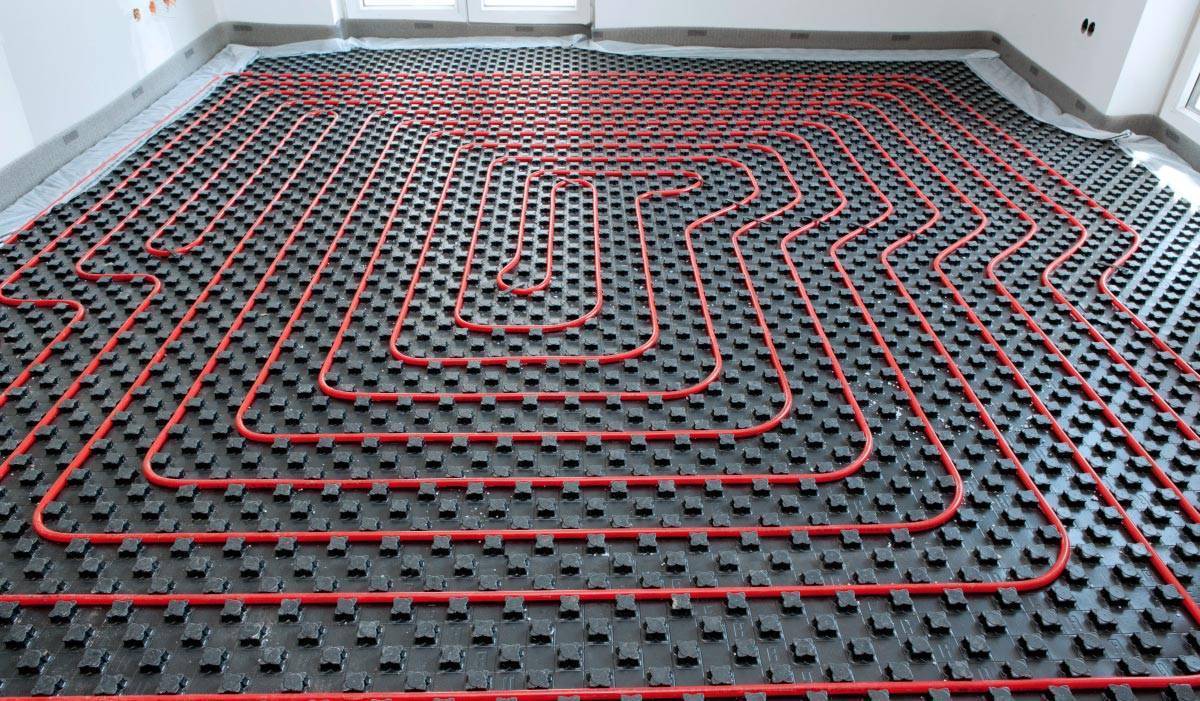

Монтаж водных систем

Принцип обустройства такой же, что и в случае с электрическим аналогом. Однако есть некоторые отличия. Так, подбирают коммуникации диаметром 2 см.

Возле несущих стен и оконных проемов трубы прокладывают плотнее (ширина этой полосы — 1 м).

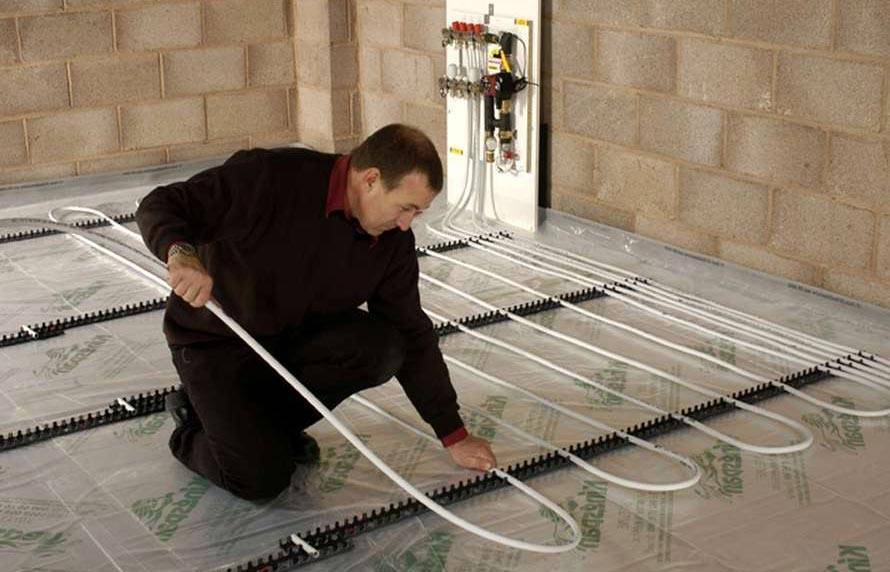

Для работы системы предусматривают коллектор. Это сложная конструкция, состоящая из необходимых для корректной работы узлов: терморегулятора, термостата, насоса, стабилизатора давления.

Технология монтажа водяных отопительных систем

Последовательность действий:

1. Выравнивается пол. Перед заливкой стяжки укладывается демпферная лента по периметру помещения.
2. Теплоизоляция. Используется пенопласт (толщина 5 см).
3. Гидроизоляция. В комбинации с пенопластом рекомендуется применять полиэтиленовую пленку.
4. На стене устанавливается коллектор.
5. На полу крепятся специальные элементы для фиксации коммуникаций и выполняется монтаж труб и фитингов.
6. Производится подключение к коллектору.
7. Выполняется тестовый запуск системы.
8. Монтаж армирующей сетки поверх труб.
9. Заливка стяжки.
10. Когда раствор высохнет, начинают укладку плитки.

Чтобы система нагрева функционировала без нарушений, по технологии стяжку заливают по направлению от стен к центру. Работу можно продолжать, если влажность основания не превышает 4%.

Основные модификации электрического теплого пола

Существует насколько видов электрического теплого пола, и каждый из них можно смонтировать своими руками. Для этого нужно ознакомиться с технологией и произвести монтаж согласно инструкции.

Для деревянного лучше подойдет пленочный теплый пол, а на бетонное основание лучше укладывать греющие кабели или маты.

Нагревательные кабели – имеют незначительное электромагнитное излучение (ЭМИ), но под отделочным материалом оно не способно нанести вред человеку.

Нагревательный кабель

Укладываются под стяжку или под слой клея, если планируется укладывать в качестве напольного покрытия плитку. Существует две разновидности нагревательных кабелей.
Одножильный – применяется ля обогрева промышленных помещений. Крепится к основанию с помощью монтажной ленты с расстоянием между жилами не менее 5 см. Слой стяжки под таким кабелем должен быть не менее 3 см.

Одножильный кабель

Двужильный – имеет меньшее ЭМИ и применяется в жилых помещениях. Монтаж осуществляется таким же образом, как и одножильного кабеля. Требования к толщине стяжки и шагу жил такие же, как у одножильного кабеля.

Двужильный кабель

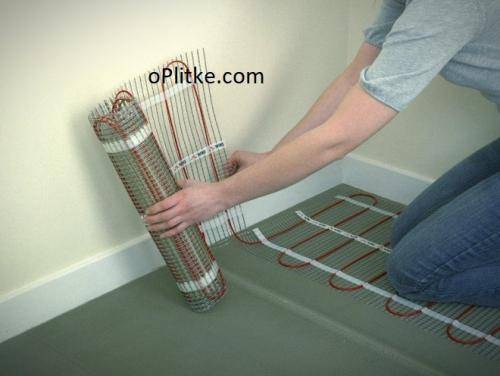

Нагревательные маты – в этой модификации греющие кабели прикреплены к специальному мату из монтажной сетки. При установке такого греющего элемента не требуется заливать его стяжкой. На него можно укладывать плитку, ламинат и другие напольные покрытия.

Нагревательные маты

Пленочный греющий пол – его можно легко смонтировать своими руками на любое ровное основание. При монтаже не требуется заливать стяжку. Применяется на деревянных основаниях под ламинатом и линолеумом. Тонкая пленки прекрасно ложится на поверхность и не создает неровностей, которые могут препятствовать установке декоративных покрытий. В отличие от греющих кабелей пленочный пол греет помещение за счет инфракрасного излучения, которое несет пользу для здоровья человека. Монтаж пленочных матов достаточно прост, чтобы произвести работы самостоятельно. Перед началом работ можно посмотреть видео на нашем сайте и сделать свой дом теплее согласно технологии.

Плёночный греющий пол

Электрический теплый пол

Этот вид обогрева пола комнаты представляет собой маты из специального материала, по которым проложены провода. Подача электричества, за счет которого пол становится теплым, осуществляется посредством терморегулятора, установленного в стене. Принцип работы электрического обогрева довольно простой.

Плюсы электрического теплого пола:

• простой монтаж: с ним вполне может справиться хозяин квартиры, самостоятельно делающий ремонт, или строители-отделочники, не являющиеся специалистами в области электричества;
• низкие затраты: в среднем один квадратный метр электрического теплого пола (маты плюс кабель) стоит полторы-две тысячи рублей. Есть более дешевые, но не всегда вызывающие доверие, варианты, есть подороже;
• простой ремонт системы;
• равномерное прогревание пола и естественное повышение температуры воздуха в комнате.

Минус только один, и он не очень существенный: счета за электричество повысятся.

Электрический пол на основе термомата

Для производства термоматов используют кабель не толще 45 мм. Его закрепляют на стекловолоконной сетке шириной 0,5 м. Кабель имеет экранированную и защищенную внешней оболочкой жилу. Для жилых помещений используют нагревательные маты с двойной жилой из-за их значительно меньшего уровня электромагнитного излучения.

Если выбрана плитка, как финишное покрытие, вместо бетонного раствора поверх кабеля заливают клей для этого вида материала, специально предназначенный для теплого пола

Принцип действия и сооружения

Нагревательный мат включает 2 элемента: собственно термомат с кабелем и гофру. Внутрь ее вставляют датчик, и она защищает его от влаги и агрессивных воздействий. Если слой клея тонкий настолько, что не может полностью закрыть гофру, нужно использовать влагостойкий датчик.

Терморегулятор в комплекте с выносным температурным датчиком, монтажные коробки, провода приобретают дополнительно. При выборе первого элемента учитывают максимум энергопотребления. Сечение проводов подбирают, ориентируясь на мощность системы и материал изготовления.

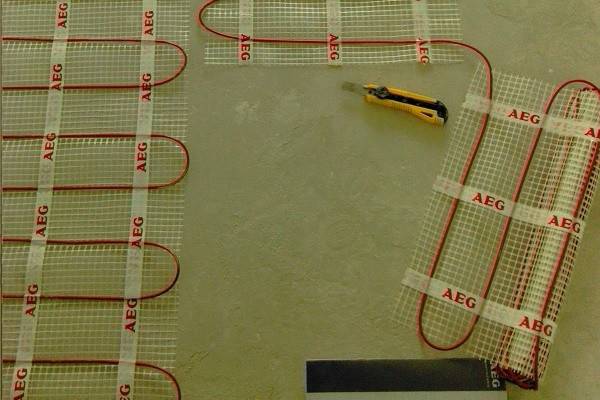

Если кабель нужно завернуть то разрезают сетку. Сам кабель резать и укорачивать нельзя. Во время монтажа он должен находиться вверху, к полу крепят сетку с использованием скотча или скоб

Процесс монтажа предельно прост, т.к. термомат — полностью готовое к установке изделие. Здесь не нужно крепить нагревательный кабель, а равномерность укладки обеспечивается самой конструкцией. Стоимость у него выше, чем у пола кабельного, зато он обладает массой преимуществ, в число которых входит и более быстрый прогрев поверхности.

Монтаж тепловых матов

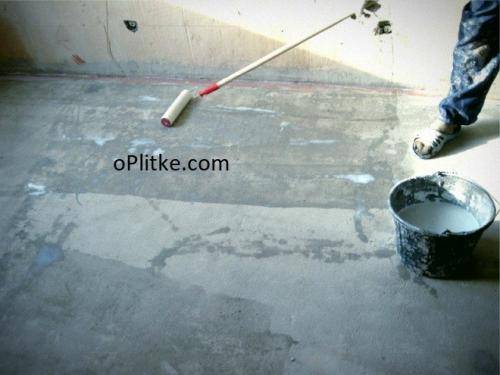

Перед раскладыванием теплового мата пол покрывают слоем грунтовки. Это увеличит сцепление клея с бетонной поверхностью. Обычно клей наносят сразу на мат, но если это влажное помещение, то после нанесения и высыхания тонкого слоя клея его покрывают гидроизоляцией, а затем снова клеем.

Чтобы не нарушить целостность кабеля и равномерно нанести связующее вещество, нужно распределять клеевой состав при помощи пластиковой гребенки. На клей укладывают плитку и выравнивают ее.

Плитка плюс клей в сумме должны давать 20 мм, хотя отдельные производители рекомендуют минимум 50 мм. Объясняют это тем, что при такой толщине прослойки тепло распределяется более равномерно.

На фото изображена последовательность укладки теплого пола из тепловых матов под плитку, начиная от выбора места (1) до укладки плитки (7). Монтаж упрощается, если помещение имеет прямоугольную форму

В соответствии с ПУЭ обязательно следует устанавливать защитное отключение, гарантирующее безопасность и автоматический выключатель. Если систему монтируют в ванной, терморегулятор следует вынести в смежное сухое помещение.

Галерея изображений
Фото из

В устройстве теплых полов с применением электрических матов этапов значительно меньше. Однако подготовку основания проводят в том же порядке: ремонтируют, при необходимости выравнивают, убирают пыль и сор Дождавшись полного застывания стяжки, укладывают маты. При их использовании нет необходимости в устройстве арматурной сетки и в креплении к ней кабеля По уложенным согласно схеме матам заливается цементно-песчаная или полимерная стяжка. Ее укладывают не только по обогревательной системе, но и по незанятым матами участкам

Шаг 1: Устройство стяжки по основанию

Шаг 2: Укладка матов по отвердевшей стяжке

Шаг 3: Заливка стяжки по электрическим матам

Шаг 4: Устройство напольного покрытия

Электрические полы

Система «электрический теплый пол» представляет собой кабели, обогревательные маты или пленку. В случае использования кабеля следует учесть следующие моменты:

• Система должна быть изолирована от влаги.
• Температура нагреваемой поверхности не должна превышать 27° C. Поэтому рекомендуется использовать термодатчики и термостаты .

Схема устройства кабельного теплого пола по деревянному основанию: поверх утеплителя, уложенного между лагами, настилается теплоотражающая подложка и монтажная сетка, на которую укладывается кабель

Монтаж кабеля на деревянное основание можно сделать по следующей инструкции:

1. Под лаги будущего пола настилается фольгированный теплоизолятор (фольгой вверх), слой которого составляет минимум 30 мм.
2. Сверху стелется монтажная сетка, на которую потом будет крепиться кабель.
3. Петлями укладывается электрический кабель. В лагах делаются пропилы для петель.
4. В пропилы укладывается нагревательный кабель и закрепляется на сетке с помощью хомутов.
5. Датчик температуры кладется между лагами, а на стене монтируется терморегулирующее устройство.

Если теплые полы функционируют правильно, можно приступать к финишной отделке пола

При этом важно помнить, что между чистовым покрытием и кабелем должно быть не менее 30 мм

Схема устройства инфракрасного теплого пола на деревянном полу по лагам: 1 — лаги, 2 — утеплитель, 3 — ик пленка, 4 — воздушный зазор, 5 — основание пола (ГВЛ, OSB, фанера, пленка полиэтиленовая), 6 — напольное покрытие (ламинат, паркет, линолеум и др.)

Самым экономичным и простым вариантом для подогрева деревянного пола является пленочный (инфракрасный) теплый пол. Укладка происходит так:

• На основании раскладываются теплоизоляционные материалы;
• Сверху закрепляется нагревательная пленка;
• Пленка подключается к сети;
• Монтируется финишное покрытие.

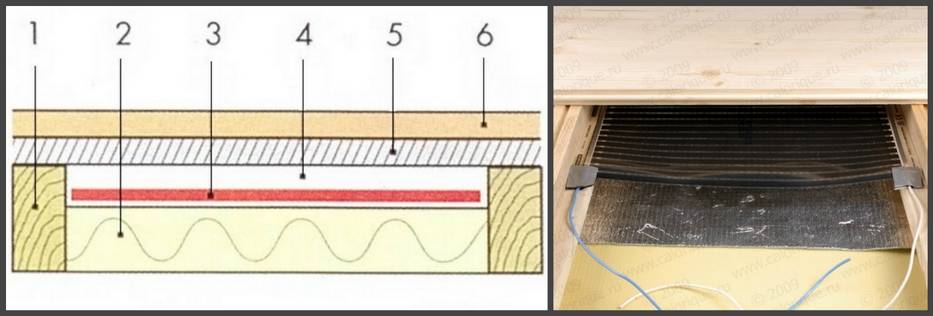

Конструкция теплого пола с нагревательной пленкой на деревянном основании: 1 — напольное покрытие (ламинат), 2 — PE пленка, 3 — ик пленка, 4 — пробковая подложка, 5 — основа пола (фанера, OSB, ГВЛ и др.), 6 — утеплитель, 7 — лаги

Что касается нагревательных матов, то они укладываются в слой плиточного клея, в других случаях их применение не рекомендовано.

Укладка нагревательных матов

Их монтаж осуществляется значительно проще, так как кабель уже закреплен на сетке из стекловолокна. Остается только раскатать их как пленку по обогреваемой поверхности. Мат под всем полом должен составлять единое целое, поэтому для получения нужной конфигурации ножницами надрезают стекловолокно, не затрагивая при этом нагревающий кабель.

В остальном вся схема работ остается прежней, как и при укладке кабеля. После подключения и проверки работоспособности системы можно переходить к заливке стяжки.

Более наглядно монтаж электрического теплого пола под плитку представлен на видео.
