Кладем плитку на теплый пол
Укладка плитки на теплый пол своими руками по силам любому мужчине, который умеет держать в руках молоток и шпатель. По большому счету, укладка плитки на теплый пол ничем особо не отличается от обычной укладки плитки.
Необходимый инструмент
Для работы нам понадобятся:
- Резиновый шпатель;
- Зубчатый мастерок;
- Резиновая киянка;
- Уровень (водяной или лазерный);
- Набор крестиков нужного размера;
- Моток шпагата.
Укладка плитки на электрический пол
Надо сразу сказать, что под керамику можно сделать теплый пол на основе нагревательного мата и нагревательной секции.
В данном случае расположение материалов будет следующее:
- Бетонная стяжка;
- Теплоизоляция (может и не быть);
- Нагревательные элементы;
- Бетонная стяжка (около 3-5 см);
- Плиточный клей;
- Керамическая плитка.

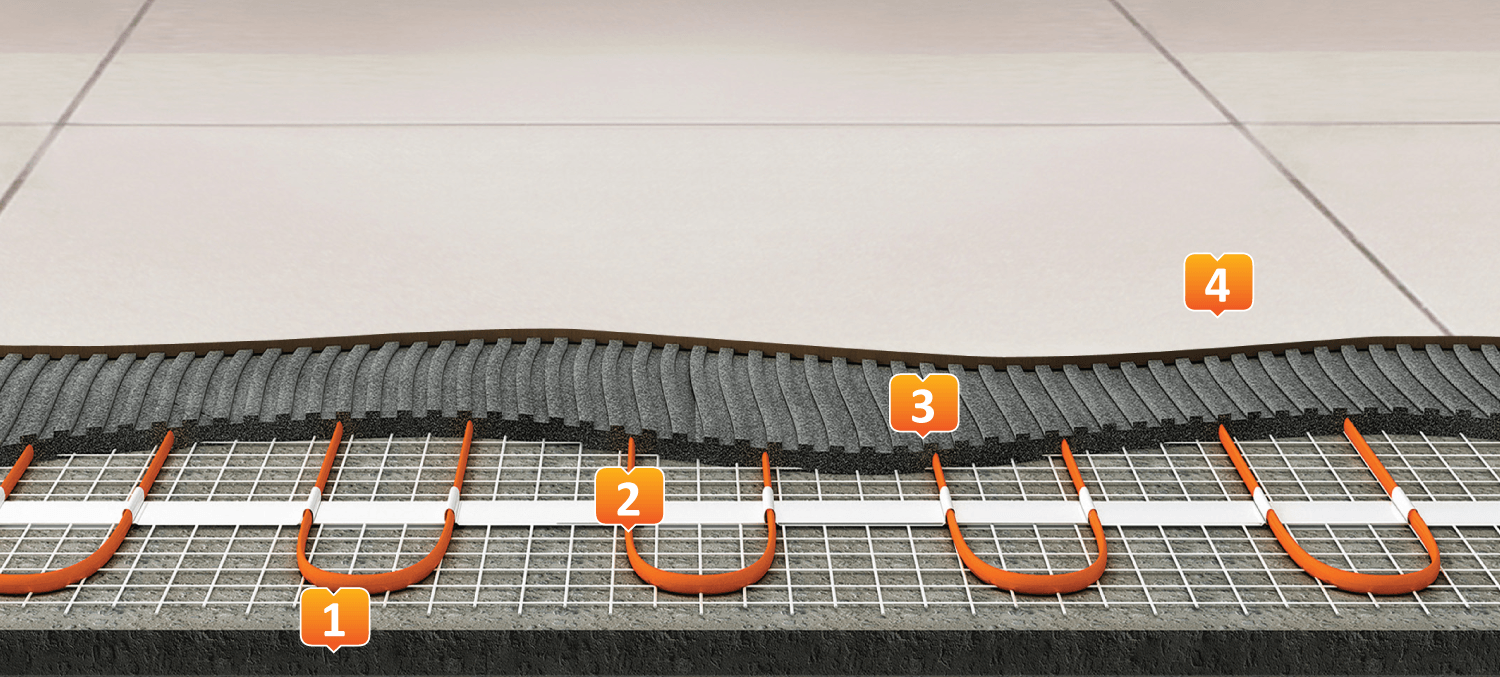

Примерное изображение пола
Совет! Многие люди не устраивают вторую стяжку. Однако ее лучше сделать. Она отлично защищает нагревательные элементы от механических повреждений вследствие неравномерной нагрузки.
Надо сказать и то, что выравнивать полы лучше всего именно первой стяжкой, а нагревательные элементы укладывать на уже ровную поверхность.
Как уже было сказано, слоя утеплителя тоже может не быть. Однако профессионалы рекомендуют позаботиться и о нем. В качестве утеплителя могут быть использованы плиты ЭППС. При этом лучше взять такой материал, который имеет плотность выше 35 кг/кубических метров.
Поверх такого утеплителя следует класть фольгированную ленту. Швы между отдельными ее частями рекомендуется проклеивать скотчем. Цена на нее не особо большая, а эффективность на лицо.
Фольга, швы которой проклеены скотчем
Дальше укладывается лента теплого пола или трубы.
Поверх них заливается слой бетона. Его, как и первый слой, рекомендовано укладывать, используя маяки. Они помогут сделать стяжку равной по высоте во всех своих точках.
Укладка теплого пола на фольгу
После того, как бетонная стяжка достаточно высохнет, что происходит примерно на пятые сутки при своей толщине не больше 50 мм, можно приступать к непосредственной укладке керамики.
Инструкция очень простая. Клей наносится на стяжку при помощи специального зубчатого шпателя. Первой укладывается угловой элемент. Он выравнивается относительно стен и по уровню.
Совет! Часто стены сами расположены немного не ровно. В таком случае плитку нужно укладывать по ним, то есть тоже неровно. В противном же случае, будет казаться, что она уложена наискось.
Если имеется такая ситуация, как описана выше, то керамика укладывается параллельно большей по длине стены, то есть вдоль комнаты. На перпендикулярной же стене делается отметка или прибивается рейка. И отметка, и рейка должна быть расположена строго под прямым углом к большей по длине стене.
В таком случае в конце малой стены между плиткой и стеной останется зазор, размер которого зависит от степени неровности стен. Это зазор легко может скрыться под напольным плинтусом. Если размер зазора большой, то на него можно уложить куски плитки, вырезанные по размерам.
На фото видно, как увеличивается зазор уже на втором элементе (крайний левый ряд)
Между каждыми двумя соседними плитками рекомендовано ставить пластиковые крестики – формирователи швов. Они помогут сделать все швы одинаковой толщины. Крестик ставится на каждый угол.
Стоит отметить, что клей наносится не только на стяжку, но и на саму керамику. Чтобы она легла ровно, нужно пользоваться уровнем. Ее можно прижимать руками. Если нужны совсем незначительные изменения, то по поверхности плитки можно постучать ручкой мастерка или резиновым молотком.
Укладка плитки на водяной теплый пол
Последовательность работ выглядит следующим образом:
- Подготовка поверхности, то есть снятие старого пола и так далее;
- Устройство выравнивающей бетонной стяжки;
- Устройство теплоизоляционного слоя;
- Монтаж труб. При этом сразу производятся все подключения оборудования и проверка системы. Если надо, то устраняются неполадки;
- Заливка всего пола слоем бетона (в отличие от предыдущего случая, здесь вторая стяжка просто обязательна, так как трубы достаточно толстые и скрывать их под слоем клеевого состава просто невыгодно);
- Укладка керамики или кафеля.
Надо сказать, что плитка укладывается по таким же принципам, как и в предыдущем случае.
Как видно укладка плитки осуществляется одинаково во всех случаях. Различия заключаются только в подготовительных процессах, связанных с устройством самого теплого пола. Видео в этой статье поможет получить наглядные тонкости в этом деле!
Монтаж
Монтаж теплого пола должен начинаться с качественной теплоизоляции поверхности под ним. Оптимальны материалы с фольгированным слоем, за счет чего тепло будет отражаться наверх, к плитке.
Очень удобен в использовании пенофол, одна из сторон которого самоклеющаяся, другая – фольгированная. Он выпускается в рулонах, которые нарезаются нужной длины и приклеиваются встык. В целях повышения теплоизоляции в помещении пенофол приклеивается с небольшим заходом на стены. После этого по периметру помещения на утеплитель клеится демпферная лента, благодаря чему удается избежать расширения материала при нагревании.
Поверх утеплителя укладывается металлическая сетка, которая предотвратит перегрев теплоизолирующего материала и упростит монтаж.
Следующий шаг – установка термостата, который представляет собой механический или электронный регулятор, посредством которого задается нужный температурный режим, происходит включение/отключение пола. Он монтируется на стене рядом с розетками.
Далее в стене от термостата делается штроба, которая опускается строго перпендикулярно к полу. В штробу монтируется гофрированная труба, куда помещается датчик температуры. Труба идет по полу к месту температурного контроля. Последним выступает середина между 2 витками кабеля
Важно, чтобы в этой точке не было никаких пересечений
Благодаря тому, что датчик помещен в гофру, он защищен от повреждений. В случае повреждения датчика вы легко извлечете его из трубки и произведете ремонт или замену.
Для осуществления данных замеров потребуется мультиметр. С его помощью также удастся найти фазу, если на кабеле отсутствует специальная маркировка. Убедившись, что сопротивление в пределах нормы, можно приступать к монтажу.

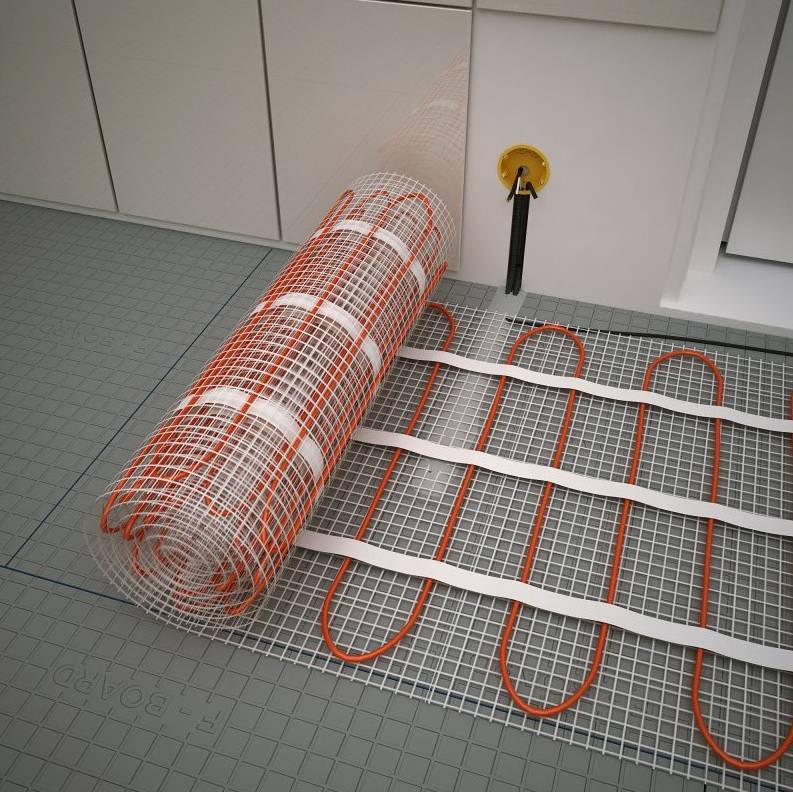

Технология укладки электромата проще – достаточно расстелить его согласно схеме и подключить к термостату. Если речь идет о кабельной системе, то кабель укладывается витками с одинаковым шагом, а для удобства закрепляется с помощью монтажной пены. Если провода монтируются на металлическую сетку, уложенную поверх теплоизоляционного материала, то удобнее крепить их прямо к сетке с помощью специальных хомутов.
По окончании укладки вновь проверьте сопротивление мультиметром. Полученный результат должен совпадать с тем, что был до монтажа.

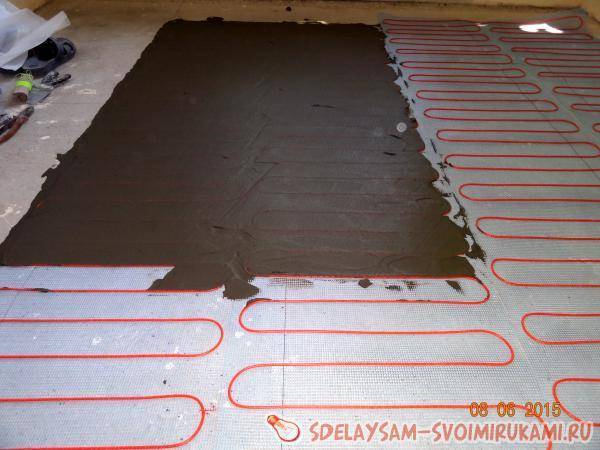

Если используется термомат, то сразу на него наливается плиточный клей и фиксируются изразцы. При укладке кабельной системы необходимо сначала залить стяжку, дождаться ее полного высыхания и лишь затем монтируется напольное покрытие.
При укладке теплого водяного пола прибегают к одной из 2 технологий:
Первая, бетонная, предполагает заливку бетонной стяжки прямо на трубы, благодаря чему обеспечивается прочность покрытия и равномерное распределение тепла по поверхности. Однако при этом значительно увеличивается вес пола (при толщине стяжки в 50 мм и трубы вес на 1 м2 может достигать 250-300 кг) и уменьшается высота помещения.
При укладке теплого пола важно избегать совершения следующих ошибок:
- соприкосновение или пересечение витков кабелей нагревательных систем;
- монтаж системы под приборы отопления, мебель, бытовую технику;
- применение при заливке стяжки маяков, которые накрывают часть кабеля;
- отсутствие стяжки или плиточного клея на каком-то участке греющего кабеля;
- самостоятельное обрезание кабеля в местах, не предусмотренных производителям (по сути, подрезаться может только саморегулирующийся кабель).
Все эти ошибки приводят к перегреву, обрыву кабеля, выгоранию его по всей жиле. При этом последствия нарушений могут проявиться как сразу, так и спустя значительное время (до года) после монтажа.
Проведение монтажа электрического теплого пола под плитку
Есть несколько типов электрических систем подогрева пола. Каждая из разновидностей, безусловно, подразумевает собственные особенности технологии монтажа. Однако, есть целый ряд единых требований, относящихся и к подготовительным операциям, и к выбору необходимого комплекта инструмента и оборудования.
- Полы должны обладать необходимой степенью термоизоляции. Будет совершенно неразумным растрачивать дорогостоящую электроэнергию на прогрев холодных перекрытий, особенно в том случае, если снизу расположен грунт или неотапливаемое помещение. «Теплый пол» должен укладываться на утепленное основание. Единственным исключением может быть случай, когда снизу расположено отапливаемое помещение, и больших утечек тепла не предвидится. И все равно, обычно и в такой ситуации рекомендуется использовать тонкий термоизоляционный материал с отражающим фольгированным покрытием.
- Никогда не следует укладывать любой «теплый пол» на поверхность, которая не отличается целостностью и ровностью, тем более, что предполагается настил сверху керамической плитки, требующей стабильного основания. Если старая поверхность имеет значительные перепады высоты, неровности, трещины, щели по углам, если отмечаются рыхлые, нестабильные участки и другие дефекты, то начинать следует именно с проведения ремонта основания, обычно выражающегося в заливке прочной выравнивающей стяжки. Одновременно с этим, при необходимости, можно провести и термоизоляционные работы.
- Для подключения электрических нагревательных элементов, укладываемых в «теплый пол», заранее предусматривается выделенная линия питания, которую лучше всего «завязать» на собственный автомат и доукомплектовать прибором защиты – УЗО. Заблаговременно определяют и место подключения «теплого пола», то есть точку размещения терморегулятора – именно сюда и должна подойти линия питания. Часто для помещений с повышенной влажностью установку термостатического блока управления предусматривают в соседней комнате (коридоре), так, чтобы к нему был свободный удобный доступ.
- Как показывает практика, чаще всего приобретать термостатический блок управления с термодатчиком придется самостоятельно – лишь в редких случаях он сразу входит в комплект «теплого пола». Ничего страшного – практически все подобные блоки имеют унифицированные размеры и рассчитаны на установку в стандартный подрозетник. Но зато появляется возможность выбора прибора по своему усмотрению – от самых простых, недорогих, с электромеханической регулировкой, до более современных, с цифровой индикацией, кнопочным или сенсорным управлением и возможностью программирования режимов работы.
Длина сигнального кабеля термодатчика должна быть достаточной для планируемого места установки блока управления, особенно если планируется его монтаж в соседнем помещении.
Так как предполагаются электромонтажные работы, следует подготовить соответствующий инструмент. Необходимо будет резать провода, зачищать изоляцию на концах, а зачищенные участи – или запрессовывать в медные наконечники, или качественно залуживать с помощью паяльника. Для изоляции потребуется изолента, а лучше – термоусадочные трубки. Не стоит надеяться на то, что отрезки «термоусадки» часто входят в комплект поставки «теплого пола» – разумнее предусмотреть собственный запас. Если есть строительный фен, то это значительно облегчит операцию прогрева закрытых «термоусадкой» участков электроцепи.
Наконец, монтаж электрического теплого пола будет сопровождаться и общестроительными работами. Для прорезки штрабы под укладку проводов или термодатчика нужна будет шлифмашинка-«болгарка» с кругом по камню, или перфоратор. Некоторые типы теплых полов требуют заливки стяжки – для этого также требуется особый инструмент. Так как наша конечная цель – уложить на пол керамическую плитку, то не обойтись без «арсенала» и для этой операции: зубчатых шпателей, миксера для замешивания клея, валиков и кистей для предварительного грунтования поверхности, уровня для контроля правильности укладки и т.п.
Полностью разобраться, какой же инструмент потребуется в конкретном случае, можно будет после ознакомления с описанием монтажных работ с различными типами электрического «теплого пола».
Водяной теплый пол
При данном способе обогрева передача тепла происходит с помощью горячей воды, циркулирующей по трубопроводу, расположенном на полу. Специальный насос осуществляет подачу воды из коллектора в трубу. Данная система позволяет отопить даже самое большое помещение, причем сделать это можно вне зависимости от отопительного сезона.
Основные составные части водяного пола — трубы (металлопластиковые, полиэтиленовые или полипропиленовые) и узел смешивания теплоносителя. Система трубопровода прячется в цементно-песчаную стяжку.
Узел смешивания являет собой систему, состоящую из насоса, коллектора и термостатического смесителя. Он необходим для того, чтобы контролировать температуру пола.
1. Бетонное основание
2. Слой гидроизоляции
3. Теплоизоляционный слой, препятствующий передаче тепла бетонному основанию и отдающий тепло верхнему покрытию пола
4. Система трубопровода
5. Прослойка из цементной стяжки
6. Напольное покрытие
МДФ панели: состав, размеры, плюсы и минусы, особенности монтажа
Укладка плитки на электрические теплые полы
Укладка напольного покрытия является одним из окончательных этапов ремонтных работ. Конкретно нет четких рамок, в какой последовательности стоит выполнять строительный процесс, и будет укладка напольного покрытия завершающим этапом, или нет. Но, тем не менее, этот момент весьма важен и ответственен, особенно если в роли напольного покрытия выступает керамическая плитка
Стоит обратить особое внимание, если она кладется на электрический теплый пол, для выполнения этой работы требуется квалифицированный специалист.Укладка плитки на кабельные электрические теплые полы включает в себя ряд важных этапов:1) Во-первых, необходимо использовать специальный плиточный клей для теплого пола, который бы выдерживал температуру хотя бы в 50-60 градусов. Так как при первом включении нагревательного элемента, температуру на терморегуляторе выставляют максимальную, и она может составлять 40-50 градусов. Нужно быть уверенным, что клей ее выдержит
Нужно быть уверенным, что клей ее выдержит.
2) Во-вторых, датчик пола от терморегулятора должен быть обязательно в гофре. Под гофру штробиться канва, которая при помощи клея замазывается таким образом, чтобы уровень нагревательного кабеля был везде одинаковым.
3) В-третьих, если в качестве теплого пола используется нагревательный мат, многие специалисты рекомендуют предварительно затянуть его тоненьким слоем плиточного клея. Это делается для того, чтобы в процессе укладки плитки случайно не повредить нагревательный кабель, иначе весь пол полностью выйдет из строя. И только после полного высыхания можно приступать к следующему этапу работы.
4) Прежде чем приступить к работе с плиткой, стоит рассчитать с какого места начинать. Если есть рисунок, то отталкиваться необходимо от него (он должен быть в центральной части помещения), если плитка переходит из одной комнаты в другую, тогда не должно быть видно перехода и подрезки плитки в районе дверного проема. Рекомендуется рассчитывать таким образом, чтобы было, как можно меньше подрезки, и она располагалась в самых не заметных местах.5) Клей при помощи гребенки в 7-8 мм наноситься на рабочую поверхность, а также на плитку. Ее внутреннюю сторону предварительно при необходимости протирают влажной тряпкой, для того чтобы обеспылить (в противном случае велика вероятность того, что плитка может быстро отойти из-за отсутствия должного сцепления). При этом всегда нужно следить за уровнем пола, удаляя при необходимости излишки клея, а также для сохранения одинакового расстояния между плитками использовать крестики, которые в свою очередь имеют разный размер.

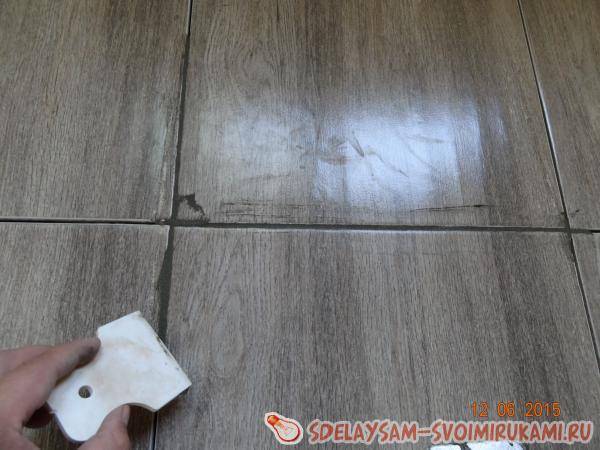

6) После высыхания клея можно приступать к заделыванию швов. Для этого используются специальные замазки, разных цветовых гамм. Если это производственное помещение и красота не столь важна, или наблюдается ограничение в финансах, в качестве замазки можно использовать тот же плиточный клей. Все швы предварительно при помощи ножа очищаются от пыли, при необходимости используется промышленный пылесос. Клей наноситься с помощью специального гибкого (резинового) шпателя. Спустя 10-20 минут (в зависимости от температуры воздуха в помещении) все излишки вытираются влажной губкой (тряпкой). После этого ходить по плитке запрещается до полного высыхания швов, как минимум пару часов.
Еще одним важным моментом является то, что теплые полы ни в коем случае нельзя включать до полного высыхания плиточного клея. Если при укладки плитки, черновая стяжка была полностью сухая, тогда систему теплый пол можно водить в эксплуатацию не раньше чем через 14-16 дней. Если перед этим стяжка утеплялась и заливалась, тогда срок высыхания увеличивается до месяца. При включении теплого пола ранее указанных сроков, в большинстве случаев плитка может отойти от основания.
«Сделай сам – своими руками » — сайт интересных самоделок, сделанных из подручных материалов и предметов в домашних условиях. Пошаговые мастер-классы с фото и описанием, технологии, примеры работ — все, что нужно для рукоделия настоящему мастеру или просто умельцу. Поделки любой сложности, большой выбор направлений и идей для творчества.
Работы по установке пола
Схема монтажа электрического теплого пола.
В первую очередь, приступая к производству теплого пола, нужно установить терморегулятор. Его монтируют на высоте от 50 до 90 см вне помещения, можно рядом с выключателем. В стене и в полу с помощью перфоратора штробят канавку. В верхней части канавки устанавливается подрозетник, в него выводится провод подводящий. В этот же проем укладывается термодатчик, укрытый в защитный гофр. Термодатчик соединяется с терморегулятором. На нижнюю часть гофра надевается заглушка. Штроба в полу заделывается раствором.
Укладка теплого пола может производиться не по всей поверхности помещения, а только там, где могут находиться обитатели дома. Если говорить о санузле, следует исключить из площади нагрева места, где установлены предметы сантехники, мебели и стационарных отопительных приборов. От размера обогреваемой поверхности зависит рисунок укладки кабеля, сечение и длина нагревательного элемента.
В готовых наборах для электрического пола в основном предлагаются рулоны монтажной ленты с заранее наклеенным кабелем. Это значительно упрощает работу укладчика, помогая соблюсти необходимые расстояния между линиями кабеля и исключить возможность его перегиба.
Начинать монтаж теплого пола надлежит от штробы
В случае работы с полотном, имеющим одножильный кабель, важно разложить рулон так, чтобы окончание полотна было также у штробы. Развернуть полотно можно, разрезав ножницами по металлу сетку основания, не повредив при этом самого нагревательного элемента. Провода провести к подрозетнику
Проверить рабочее состояние терморегулятора и вмонтировать его в подрозетник
Провода провести к подрозетнику. Проверить рабочее состояние терморегулятора и вмонтировать его в подрозетник.
Перед началом финишной заливки следует проверить смонтированный комплекс. Теплый пол непременно должен находиться в исправном, рабочем состоянии. Для проверки нужно включить цепь на несколько минут и убедиться в нормальной работе системы. Можно при помощи тестера измерить сопротивление кабеля. Это тоже покажет работоспособность смонтированной системы теплого пола. Необходимые параметры указаны в инструкции к набору.
После проверки всех показателей, убедившись в правильном подключении системы, можно приступать к окончательной стяжке электрического теплого пола. Здесь возможны 2 варианта. Можно предварительно залить поверхность цементным раствором и произвести укладку кафеля по мере застывания и полного высыхания цементного раствора. Но существует более короткий путь: плитка может быть выложена и сразу, по окончании монтажа нагревающего пола.
Стяжку пола нужно производить с тщательностью, избегая образования пустот. Незаполненные участки стяжки могут вызвать преждевременное повреждение нагревающего элемента, что приведет к поломке всей электрической отопительной системы. После заливки следует дать просохнуть слою цемента в течение 6 дней. Исключительно после того, как стяжка окончательно высохнет, можно начать выкладывать плитку, устанавливать плинтуса, производить затирку межплиточных пространств. В качестве декоративного материала можно использовать не только кафель, но и по материальной возможности более дорогие материалы: керамогранит, плитку из натурального камня. При наличии необходимых навыков можно произвести укладку плитки также и своими руками. В противном случае рекомендуется обратиться к мастерам-плиточникам. Качественно выложенное плиточное покрытие придаст помещению изысканную красоту и законченный вид.
Не раньше чем через 35 дней после окончательной отделки можно начинать пользование электрическим теплым полом. Проблема не в возможности сырой заливки спровоцировать короткое замыкание во всей сети. Просто некоторые материалы, подвергаясь действию тепла, имеют способность расширяться или сужаться. И тот, и другой случай может дать деформацию стяжки, что приведет к неровностям на поверхности либо к образованию небольших пустот.
Разрезание плитки плиткорезом.
Инструменты и материалы:
- одножильный или двужильный кабель;
- сетка для основы;
- терморегулятор;
- датчик температуры;
- гофра под датчик;
- демпферная лента;
- цемент;
- строительный песок;
- перфоратор;
- ножницы по металлу;
- пенофол;
- монтажный скотч;
- армирующая сетка;
- антисептическая грунтовка;
- валик;
- кафельная плитка;
- плиточный клей;
- шпатель с зубцами;
- плинтус;
- затирка для плитки.
Процесс монтажа теплого пола под плиточное покрытие не сложен. Он требует изучения инструкции по установке, аккуратности в работе и наличия необходимых навыков.
Последовательность монтажа
Для укладки кабельного пола вам понадобится:
- нагревательный кабель или мат;
- терморегулятор;
- датчик температуры;
- утеплитель;
- изоляционные материалы;
- зажимы;
- перфоратор;
- пассатижи;
- система защиты УЗО;
- молоток;
- зубило;
- рулетка.
Чтобы качественно уложить плитку, основание должно быть ровным и без повреждений, поэтому его выравнивают при помощи стяжки. Если используется кабель, то его необходимо укладывать в бетонную стяжку, а если маты, то их можно монтировать на плиточный клей.
Под стяжку укладывается гидроизолирующий слой и теплоизоляция, чтобы тепло шло в комнату и не распространялось вниз. Чаще всего, в качестве утеплителя используется пенофол, который с одной стороны покрыт фольгой, а с другой имеет самоклеящийся слой.
Кроме теплоизоляционной функции, этот материал еще и выступает в качестве звукоизоляции, поэтому в доме будет более уютно и комфортно. Так как в стяжку укладывается кабель, то перед ее заливкой, по периметру комнаты клеят демпферную ленту, которая не позволит покрытию расширяться и не повреждаться.
Сопротивление провода проверяют до и после его укладки.
При помощи перфоратора, в стене делают место для монтажа терморегулятора, к ней подводят заземление и силовой провод, а также делают канавку для подключения нагревательного кабеля. По предварительно выполненной схеме укладывают кабель или маты. Делают это только на полезной площади, то есть там, где не будет мебели и других стационарных предметов.
Крепление кабеля к основанию выполняется при помощи монтажного скотча. Если укладывают кабель, то он должен быть одним куском, а если маты, то их можно резать, но так, чтобы не повредить провод. Соединяют греющий и силовой электрический кабель, проверяют сопротивления и подключают к терморегулятору.
Теплые электро полы необходимо подключать к отдельному устройству защитного отключения (УЗО).
Проводится испытание системы в разных режимах, если все нормально, то кабель заливают стяжкой, а на маты можно сразу укладывать керамическую плитку.

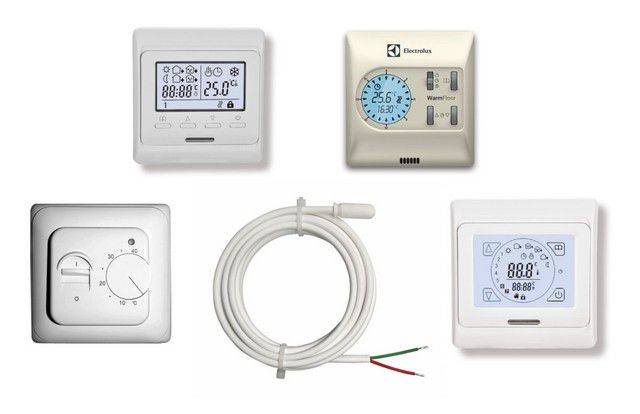

Особенности монтажа датчика и терморегулятора
Датчик температуры фиксирует ее показатели и передает их на терморегулятор. Есть приборы под мягкое и твердое финишное покрытие. Те, которые предназначены для плитки и керамогранита, имеют большие размеры и помещены в защитную гелевую оболочку, она предохраняет датчик он негативного воздействия стяжки или клея, а также от повреждений.
Установить датчик температуры можно в коробке между греющим кабелем и терморегулятором или напрямую между ними, чаще используют последний вариант.
Для удобства использования, терморегулятор обычно размещают на высоте 50-90 см от пола и помещают в монтажную коробку. Датчик укладывают в пластиковую трубку между кабелем, который располагается на расстоянии 50-100 см. Чтобы в трубку не мог попасть раствор, ее конец закрывают. Работоспособность системы можно проверять только после того, как высохнет стяжка.
Есть терморегуляторы с встроенным датчиком температуры пола. Лучше купить устройство, в котором есть выносной и встроенный датчик.

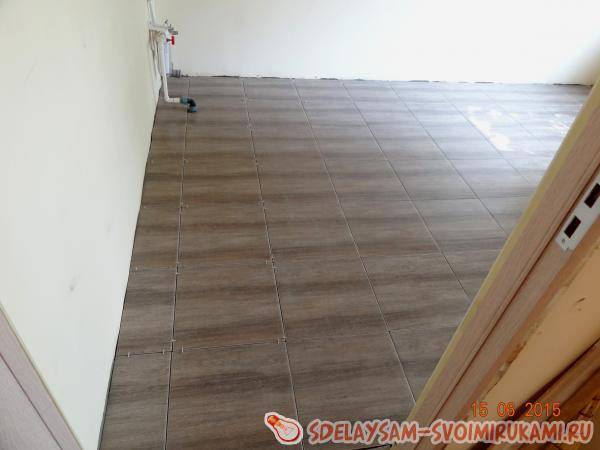

Как класть плитку на электрический теплый пол
Монтаж керамической плитки проводится как обычно, только надо использовать клей для теплого пола. Если кабель спрятан в стяжку, то укладка плитки проводится после ее высыхания. На маты можно сразу укладывать плитку. Над греющим элементом должно быть порядка 5 мм клея, им заполняются все пустоты, для этого используют зубчатый шпатель.
Кладку плитки начинают с дальнего угла и движутся к выходу. Для получения одинаковых швов, используются пластиковые крестики. После укладки всей плитки, необходимо подождать несколько дней, чтобы клей высох и только потом можно включать теплый пол.
Применение
Чаще всего керамическая плитка укладывается в помещениях, где присутствует повышенная влажность (ванная, душевая, туалет), в результате чего поверхность становится скользкой и прохладной.
Ходить босиком по такому полу довольно неприятно, особенно в зимнее время.
Отличным решением становиться укладка электрического нагревателя. Поскольку речь идет в таких случаях о достаточно малых площадях подогрева, монтировать водяной не имеет смысла. Во-первых, экономически не рентабельно, во-вторых – конструкция водяного теплого пола намного сложнее. В свою очередь, электрический теплый пол под плитку можно уложить самостоятельно без привлечения специалистов.
Электрические системы для теплых полов имеют несколько разновидностей, различающихся по конструкции, методу обогрева и способу укладки.
Конвекционный
Нагревательный кабель
Кабельные теплые полы могут быть изготовлены на основе резистивных или саморегулирующихся кабелей.
Подходящий тип кабельной системы выбирается в зависимости от функционального назначения помещения и доступного метода монтажа.
Резистивный
Резистивный нагревательный кабель, в свою очередь, может быть одно- или двужильным. Цены на резистивный теплый пол значительно ниже, чем у других типов. Суть работы заключается в нагревании кабеля за счет прохождения по нему тока. Преимущество такого вида в возможности укладки в помещениях с очень сложной формой.
Саморегулирующийся
Принцип работы саморегулирующегося кабеля существенно отличается от резистивного. В нем два проводника располагаются параллельно в одной оплетке. Между проводниками размещен полупроводник из полимера, по которому ток идет поперечно.
Такое устройство считается саморегулирующимся, поскольку теплоотдача на разных участках зависит от температуры окружающего пространства
Это способствует отсутствию перегрева отдельных участков, что особенно важно при установке мебели или техники на поверхность теплого пола

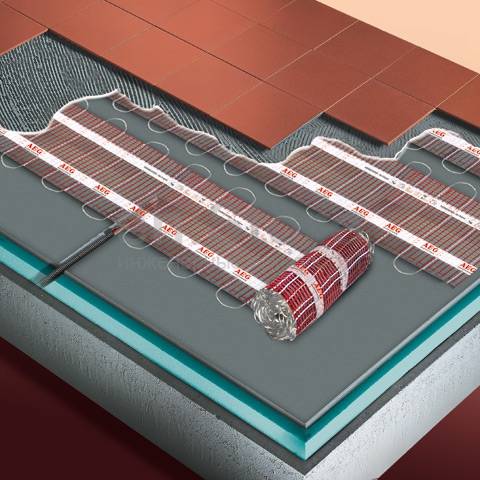

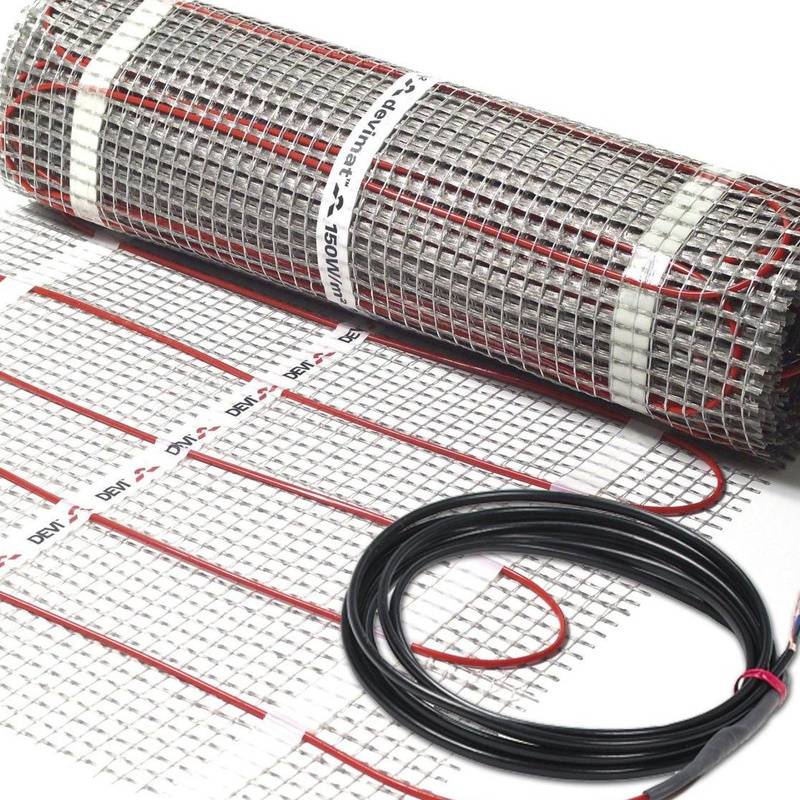

Преимуществом кабельных матов является простота монтажа, поскольку кабель уже закреплен змейкой с оптимальным шагом. Остается только уложить мат на черновую поверхность и закрепить.
Кабель на таких матах сверхтонкий, так что высота пола при его укладке практически не измениться, особенно если черновая поверхность довольно гладкая и в бетонной стяжке нет необходимости.
Инфракрасный
Стержневой
Электрический инфракрасный теплый пол стержневого типа представляет собой систему из двух параллельных шин-проводников, между которыми закреплены нагревательные стержни.
Виды и типы электрополов
С точки зрения технического оснащения все современные электрические полы можно разделить на 3 основных вида:
- классические кабельные, имеющие несколько разновидностей;
- инновационные инфракрасно-карбоновые, стержневые и пленочные;
- и термоматы, то есть тонкокабельные на сетке.
Все эти виды электрического пола имеют ряд обобщающих признаков:
- им требуется сухое монтажное основание;
- они нуждаются в теплоизоляции с заземлением;
- их оснащают специальным терморегулятором.
Кроме того, все они являются надежными и долговечными системами дополнительного отопления помещений.
А еще существует несколько типов электрополов, которые могут относиться к одному виду (а могут и нет), но различаться между собой по:
- особенностям монтажных технологий;
- сочетанию с различными видами напольных покрытий;
- качеству вырабатываемого тепла.
Укладка теплого пола ENSTO под плитку
Весь Теплый пол ENSTO
Ensto ThinMat – нагревательный мат для подогрева пола, предназначенный для установки в выравнивающий раствор непосредственно под клинкерную плитку, паркет или
линолеум. Для клинкерной плитки или соответствующей каменной плиты максимальная
мощность 160 Вт/м², а для паркета и линолеума максимальная допустимая мощность 100
Вт/м².
При установке нагревательного кабеля ENSTO Thin Mat требуется соблюдение правил монтажа
электрооборудования, действующих в стране эксплуатации.
- Установка теплого пола Ensto ThinMat под плитку должна выполняться только квалифицированными специалистами.
- Запрещается ходить по нагревательному кабелю (нагревательному мату) и подвергать его механическому
воздействию. - Минимальный допустимый радиус изгиба кабеля – 30 мм.
- Расстояние от кабеля до токопроводящих элементов здания, например, водопроводных труб, должно быть не менее 30 мм.
- Нагревательный мат Энсто ThinMat под плитку должен прокладываться в среде, имеющей однородную теплопроводность.
- Отдельные участки кабеля нигде не должны касаться и пересекать друг друга.
- Нагревательный кабель нельзя укорачивать.
- Не прокладывайте нагревательный кабель через швы бетонирования, а также в
зонах с угрозой разлома или перегрева плиты основания. Так, например, расcтояние до печи или камина должно быть больше 0,5 м. - Толщина материала, укладываемого поверх нагревательного кабеля, должна быть
не менее 5 мм. - Не укладывайте нагревательный кабель под стационарными предметами интерьера, например, под шкафами.
- Запрещается производить работы, связанные со сверлением отверстий и вбиванием каких-либо предметов в пол, в местах возможного прохождения нагревательных кабелей.
- Работа теплого пола Ensto ThinMat под плитку контролируется терморегулятором Ensto с датчиком пола, с максимальной температурой +35 градусов.
- Нагревательный мат ThinMat должен быть укомплектован устройством защитного
отключения с током утечки не более 30 мА. - Система отопления ThinMat должна быть оборудована двухполюсным разъединителем высокого напряжения III категории (который находится в механизме терморегулятора ECO10FJ).
- Не рекомендуется производить работы по укладке нагревательного кабеля при
температуре менее +5 °C. - Температурное сопротивление материала пола, в котором уложен нагревательный
мат ThinMat, не должо превышать 0,125м2К/Вт. Не застилать подогреваемый пол толстым ковром или ковром, обладающими хорошими теплоизолирующими
свойствами. - Уточните у изготовителя покрытия пола, пригодно ли оно для систем теплых полов.
- Аккуратно заполните всю измерительную таблицу, прилагаемую к настоящему
Руководству. Настоящее Руководство должно храниться и быть доступным на этапе
монтажа системы и при ее дальнейшем техническом обслуживании. - Ответственность компании Ensto за возможные дефекты наступает только при условии правильного заполнения акта измерений.
- Предупреждающая табличка, содержащая информацию о монтаже, должна быть
установлена у распределительного щита.
Содержание упаковки:
- Нагревательный мат Ensto ThinMat
- терморегулятор с датчиком пола (только изделия с обозначением +Т)
- Гибкая пластмассовая монтажная трубка
- Липкая монтажная лента
- Инструкция по монтажу
Можно ли стелить систему электрического тёплого пола под плитку
Производители электрических систем подогрева, рекомендуют проводить монтаж именно под отделку керамикой. Это связано с высокой теплопроводностью материала и способностью теплоотдачи. Но для укладки греющих элементов тёплого пола, должны быть исходные условия, позволяющие выполнить эту работу:
- высота пола должна быть увеличена на 2–5 см, а это не всегда возможно, особенно при частичном ремонте помещения, т. к. возникают большие перепады высот между комнатами;
- наличие требуемого количества электроэнергии с заземляющим проводом;
- отсутствие других коммуникаций (трубы отопления или водопровод) на участке, который планируется обогревать, т. к. магнитное поле греющих элементов может разрушить инженерные сети;
- возможность устройства термоизоляции для сохранения большего количества тепла на поверхности.
