Подключение люстры своими руками

Схема подключения двухклавишного выключателя и ее особенности

Схемы подключения выключателя света с двумя клавишами – это немного сложнее, но все так же доступно для понимания даже для человека, далекого от физики. Итак, перед вами две клавиши. Левая и правая. Левая может включать и выключать лампочки, а правая может то же самое с другой группой лампочек. А если они работают вместе, то включаются и выключаются все лампочки в люстре.

Стандартные модели таких переключателей могут обслуживать осветительные приборы мощностью до 1000 Ватт. Но учтите, что в простом выключателе нет устройства защиты от короткого замыкания. Не стоит подключать к нему более мощные приборы освещения

Двойные выключатели бывают нескольких видов:

ВидОписание
Внутреннего монтажаДля его установки придется штробить стены. Проводка укладывается в каналы и затирается штукатуркой, а сам выключатель должен быть утоплен в стену. Такие приборы выглядят аккуратно и не портят внешний вид интерьера.
Наружного монтажаУстановить такой прибор проще простого. Он монтируется прямо на поверхность стенки, а подводящие провода прячутся в кабель-каналы. Не очень эстетично, зато легко.
Защищенные от влагиПереключатели, защищенные от повышенной влажности, очень пригодятся на кухне и в помещениях, где часто наблюдаются перепады температур и, как следствие, образование конденсата.
МодульныеВ это понятие входят приборы со встроенной розеткой, они удобны для подключения торшера или бра, и устройства со световой индикацией. В выключенном состоянии переключатель подсвечивается светодиодом, и не нужно его долго искать в темной комнате.

А теперь непосредственно о схеме. Современная проводка вся выполнена с заземлением, так что при работе вы столкнетесь не с двумя, а с тремя проводами. Один из них – фаза, второй – ноль, третий – заземление. Отличие одноклавишного устройства от двухклавишного всего лишь в переходниках, позволяющих подавать ток то на одно, то на второе соединение или одновременно на оба. Как и с одноклавишным вариантом следует помнить, что динамический элемент разрывает только фазу.

Схема 2х кнопочного выключателя с заземлением

Схема 2х кнопочного выключателя без заземления

Рекомендации по подключению двухкнопочного выключателя на две лампочки

Если в вашем доме установлена система TN-C, то вы столкнетесь только с двумя проводами – фазой и нулем. Как правило, они помещены в оболочки красного (фаза) и синего (ноль) цвета.

Фаза подключается к контактной точке, маркированной как L или 1 (маркировку устанавливает производитель . Группы источников света подключаются, соответственно к L1 и L2.  Линия ноль тоже подключается к соответствующим контактам проводки от светильников с помощью клеммочек. Но ноль не разъединяется динамическим элементом, разъединяется только фаза.

Подключение к контактам при отсутствии заземляющей линии

Схема подключения двойных выключателей на две лампочки к TN-C системе. Если мы имеем дело с сиcтемой TN-S, имеющей три провода – фазу (красный), ноль (синий) и заземление (желто-коричневый), то следует учесть, что в переключателе есть специальный контакт для заземления и он обозначается таким значком:

Обратите внимание на подключение заземления на схеме:

Схема подсоединения выключателя к TN-S системе

Схема: как подключить люстру на двойной выключатель

Если перед вами стоит проблема, как подключить люстру к двухклавишному выключателю, не теряйтесь. Посчитайте количество проводов, сходящихся к месту расположения переключателя :

  • 2 – от щитка (ноль и фаза);
  • 3 – на переключатель (одна фаза на подходе и 2 – на выходе) ;
  • 3 – на люстру (один на ноль и две фазы).

Итого должно получиться восемь.

Схема подключения люстры к двойному выключателю:

Эта схема для ситуации, когда у вас одна люстра с двумя группами осветительных приборов. А вот если две люстры в разных местах, например туалет и ванная комната, то из выключателя будут отходить 4 провода – на каждый светильник по нулю и фазе.

Подключение двухклавишного выключателя с розеткой, основные моменты

Как мы уже говорили, переключатели бывают модульными, объединенными с розеткой. Удобно установить такой у дивана и использовать для управления торшером и одновременного подключения ноутбука или зарядки для телефона.

Вот образец схемы подключения двухклавишного выключателя и розетки:

Вы видите, что от распределительной коробки отходит пять проводов. Ноль и заземлитель в этом случае подсоединяют к розетке. Фаза заходит сначала в розетку, а потом от нее идет перемычка в выключатель. Фаза проходит через коммутатор выключателя и распределяется на группы светильников. Ноль тоже направляют к группе светильников, но не от выключателя и розетки, а непосредственно от коробки. Скрутки в коробке защищают изолентой или используют все те же клеммы.

Схема подключения двухклавишного выключателя и ее особенности

Схемы подключения выключателя света с двумя клавишами – это немного сложнее, но все так же доступно для понимания даже для человека, далекого от физики. Итак, перед вами две клавиши. Левая и правая. Левая может включать и выключать лампочки, а правая может то же самое с другой группой лампочек. А если они работают вместе, то включаются и выключаются все лампочки в люстре.

Стандартные модели таких переключателей могут обслуживать осветительные приборы мощностью до 1000 Ватт. Но учтите, что в простом выключателе нет устройства защиты от короткого замыкания. Не стоит подключать к нему более мощные приборы освещения

Двойные выключатели бывают нескольких видов:

ВидОписание
Внутреннего монтажаДля его установки придется штробить стены. Проводка укладывается в каналы и затирается штукатуркой, а сам выключатель должен быть утоплен в стену. Такие приборы выглядят аккуратно и не портят внешний вид интерьера.
Наружного монтажаУстановить такой прибор проще простого. Он монтируется прямо на поверхность стенки, а подводящие провода прячутся в кабель-каналы. Не очень эстетично, зато легко.
Защищенные от влагиПереключатели, защищенные от повышенной влажности, очень пригодятся на кухне и в помещениях, где часто наблюдаются перепады температур и, как следствие, образование конденсата.
МодульныеВ это понятие входят приборы со встроенной розеткой, они удобны для подключения торшера или бра, и устройства со световой индикацией. В выключенном состоянии переключатель подсвечивается светодиодом, и не нужно его долго искать в темной комнате.

А теперь непосредственно о схеме. Современная проводка вся выполнена с заземлением, так что при работе вы столкнетесь не с двумя, а с тремя проводами. Один из них – фаза, второй – ноль, третий – заземление. Отличие одноклавишного устройства от двухклавишного всего лишь в переходниках, позволяющих подавать ток то на одно, то на второе соединение или одновременно на оба. Как и с одноклавишным вариантом следует помнить, что динамический элемент разрывает только фазу.

Схема 2х кнопочного выключателя с заземлением

Схема 2х кнопочного выключателя без заземления

Рекомендации по подключению двухкнопочного выключателя на две лампочки

Если в вашем доме установлена система TN-C, то вы столкнетесь только с двумя проводами – фазой и нулем. Как правило, они помещены в оболочки красного (фаза) и синего (ноль) цвета.

Фаза подключается к контактной точке, маркированной как L или 1 (маркировку устанавливает производитель . Группы источников света подключаются, соответственно к L1 и L2.  Линия ноль тоже подключается к соответствующим контактам проводки от светильников с помощью клеммочек. Но ноль не разъединяется динамическим элементом, разъединяется только фаза.

Подключение к контактам при отсутствии заземляющей линии

Схема подключения двойных выключателей на две лампочки к TN-C системе. Если мы имеем дело с сиcтемой TN-S, имеющей три провода – фазу (красный), ноль (синий) и заземление (желто-коричневый), то следует учесть, что в переключателе есть специальный контакт для заземления и он обозначается таким значком:

Обратите внимание на подключение заземления на схеме:

Схема подсоединения выключателя к TN-S системе

Схема: как подключить люстру на двойной выключатель

Если перед вами стоит проблема, как подключить люстру к двухклавишному выключателю, не теряйтесь. Посчитайте количество проводов, сходящихся к месту расположения переключателя :

  • 2 – от щитка (ноль и фаза);
  • 3 – на переключатель (одна фаза на подходе и 2 – на выходе) ;
  • 3 – на люстру (один на ноль и две фазы).

Итого должно получиться восемь.

Схема подключения люстры к двойному выключателю:

Эта схема для ситуации, когда у вас одна люстра с двумя группами осветительных приборов. А вот если две люстры в разных местах, например туалет и ванная комната, то из выключателя будут отходить 4 провода – на каждый светильник по нулю и фазе.

Подключение двухклавишного выключателя с розеткой, основные моменты

Как мы уже говорили, переключатели бывают модульными, объединенными с розеткой. Удобно установить такой у дивана и использовать для управления торшером и одновременного подключения ноутбука или зарядки для телефона.

Вот образец схемы подключения двухклавишного выключателя и розетки:

Вы видите, что от распределительной коробки отходит пять проводов. Ноль и заземлитель в этом случае подсоединяют к розетке. Фаза заходит сначала в розетку, а потом от нее идет перемычка в выключатель. Фаза проходит через коммутатор выключателя и распределяется на группы светильников. Ноль тоже направляют к группе светильников, но не от выключателя и розетки, а непосредственно от коробки. Скрутки в коробке защищают изолентой или используют все те же клеммы.

Финальная стадия — заводим провода в выключатель

Выключатель всегда устанавливается на провод фазы, размыкая его или распределяя для каждой фазы в люстре (при использовании многоклавишных выключателей). Провода заземления, если таковые присутствуют во внутриквартирной или домовой электропроводке, пускаются в обход выключателя, напрямую к люстре.

Как правило, в продаже имеются одно-, двух- и трехклавишные выключатели. Схема их подключения будет несколько отличаться, поэтому необходимо рассмотреть три варианта.

  1. Подключение одноклавишного выключателя.

Данная схема является простейшей и позволяет лишь зажигать и гасить все лампы в люстре одновременно. Применяется она при наличии двух подводящих проводов на потолке, вне зависимости от количества проводов, выходящих из люстры.

Непосредственно подключение выключателя будет заключаться в его монтаже на стене и включении в разрыв провода фазы. Определить данный провод в точке подключения можно последовательным прикосновением индикаторной отверткой к проводам ввода. При контакте с фазой на отвертке будет заметно свечение индикатора. Если индикатор не горит, то это означает подключение к нулевому проводу.

Подключение к двухклавишному выключателю.

Здесь схема подключения будет осложнена наличием двух фаз для двух групп ламп в люстре. Поэтому в точке вода в выключатель подключается фаза способом, рассмотренным выше. На выходе же из выключателя будут присутствовать уже два вывода. Это и будут фазы для каждой из групп ламп. Их следует подсоединить к соответствующим проводам, идущим по потолку к люстре.

Подключение люстры к трехклавишному выключателю.

Подобные выключатели используются для управления многорожковыми люстрами, в которых имеется возможность распределить лампы на три независимых группы. Соответственно, в потолочной проводке следует предусмотреть наличие еще одной свободной жилы, если сравнивать схему с подключением двухклавишного выключателя. Остальные действия будут аналогичными: на вход выключателя подводится фаза, а к выходу подключаются фазы на каждую из трех групп ламп.

Производя установку выключателя, необходимо тщательно соблюдать все правила техники безопасности. В противном случае ремонт в квартире может обернуться трагедией. Поэтому все работы по укладке проводов, монтажу выключателей на стены и подключение проводов на потолке следует выполнять лишь при отключенной электроэнергии. Убедиться в отключении можно все той же индикаторной отверткой. В точке ввода при ее подключении ко всем из имеющихся проводов индикатор загораться не должен.

В целом, подключить люстру самостоятельно вполне возможно даже при минимальных навыках электромонтажника. Для этого стоит придерживаться лишь небольшого перечня правил:

  • производить монтаж лишь с отключенной электросетью;
  • еще до начала досконально изучать схему подключения;
  • стараться использовать как можно меньшее количество наращиваний и соединений проводов, отдавая предпочтение цельным кабелям.

Результатом станет безопасная и долгая эксплуатация люстр с любым количеством рожков в самых комфортных условиях освещения.

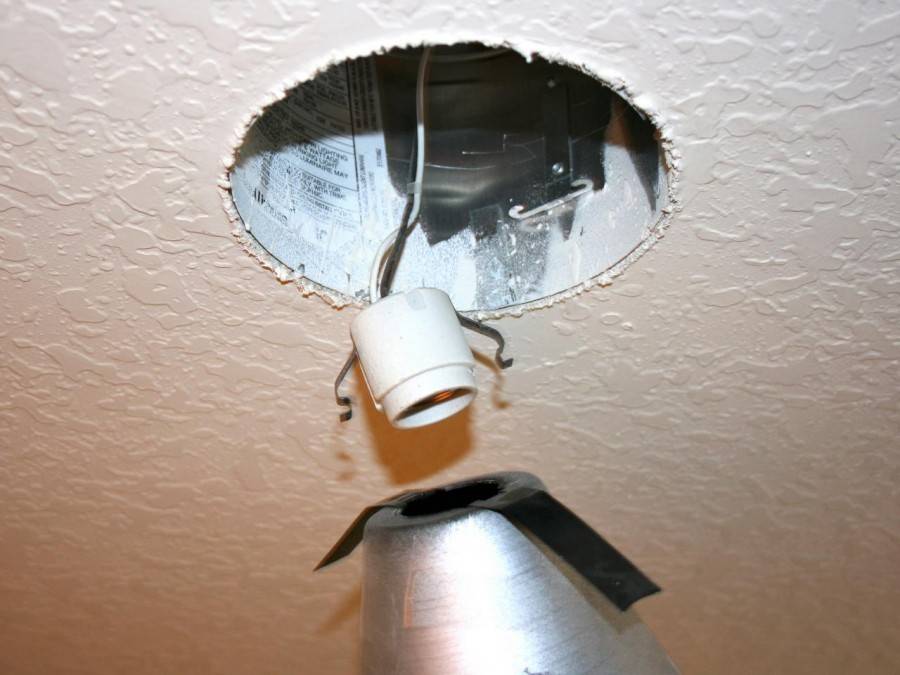

Провода на люстре

В месте расположения люстры (потолок) расположены провода, к которым необходимо подключить этот осветительный прибор. Как правило, это три проводника.

  • Синий – ноль N.
  • Коричневый – фаза L.
  • Коричневый – фаза L.

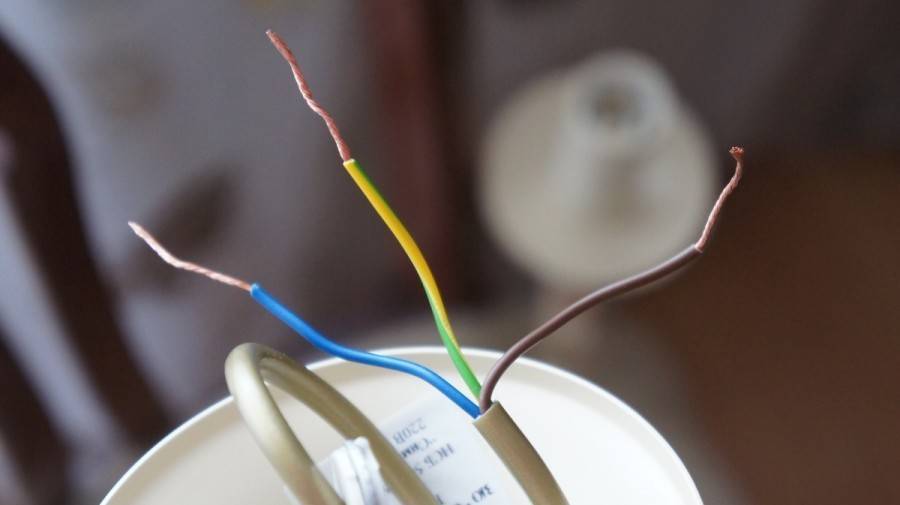

Четвёртым проводом может быть жёлто-зелёный – земля PE. Она подключается на корпус люстры.

Их может быть несколько, окраска должна соответствовать стандартам.

Варианты подключения

Подключить люстру с 2 проводами (фаза и ноль) можно на одноклавишный выключатель, или на одну клавишу многоклавишного.

Подключить люстру с 3 проводами (ноль, фаза, фаза) можно на 2-х клавишный выключатель. Ламп на люстре может быть от 2 до десяти и более, но режимов работы будет 3.

Подключить люстру с 4 проводами: ноль, фаза, фаза, земля можно также на двухклавишный. Если из потолка выходит земля, то земля люстры соединяется с ней. Если нет, то этот провод люстры не подключается никуда, просто изолируется.

Трёхрожковая люстра подключается так

Здесь возможны такие режимы: включены одна, две или три лампы (1+2). Понятно, что других вариантов нет.

Три синих провода – ноля на люстре собираются вместе (в один жгут) и соединяются с нолём, который выходит из потолка.

Остаются 2 потолочных коричневых провода и 3 такого же цвета, которые выходят из люстры. Два люстровых (любые), собираются в жгут и соединяются с потолочным фазовым проводником. Оставшийся соединяется со вторым фазовым потолочным проводом. Можно проверять, как всё работает.

Если не работает, надо проверить наличие фазы и ноля (при включённом выключателе), целостность проводов, ламп и контактов люстры. Это желательно сделать и до подключения. Других причин нет.

Места соединения изолируются, провода прячутся за декоративной накладкой, люстра вешается на крюк. Соединение закончено.

Подключение пятирожковой люстры

Подключение аналогично: пять синих проводов собираются вместе и соединяются с нолём, который выходит из потолка. Затем определяются 2 группы ламп, которые будут включаться правой и левой клавишей выключателя. Коричневые фазовые провода в этих группах соединяются вместе.

Затем к одному из фазовых проводов, которые выходят из потолка, присоединяется жгут из 2 коричневых проводов от люстры, ко второму – из трёх.

Обычно фазовые провода на люстре соединяют так, чтобы лампы в группе располагались не рядом, как на рисунке, а через одну. Так люстра будет светиться более эстетично.

Если на люстре 6 и более ламп, они всё равно соединяются в две группы. На рисунок выше просто добавляется 6-я, 7-я, 8-я и так далее лампа. В любую группу – по желанию.

Правильное подключение лампы

Цоколь лампы подключают так. Фаза приходит к боковому контакту, ноль – к нижнему.

Логика именно такой схемы проста. Если выключатель в положении «выключен», фаза на лампу не поступает. Опасности поражения током при выкручивании перегоревшей и вкручивании новой лампы нет.

Если в выключателе будет размыкаться ноль, фаза в патрон будет подаваться постоянно. Это прямое нарушение правил устройства электроустановок (ПУЭ). Такие случаи бывают, если нерадивые электрики будут копаться в распределительном щитке и, без ведома хозяина, поменяют местами фазу и ноль.

Что учитывать при выборе люстры

Обычно при выборе люстры, внимание обращается на ее вид, дизайн исполнения. Однако специалисты рекомендуют учитывать ряд других аспектов

Необходимо учитывать:

  • световую мощность в зависимости от вида помещения, его назначения, размеров;
  • наличие определенных норм освещенности.

Для спальни нужен мягкий, приглушенный свет. Для кухни, ванной, туалета нужен средний уровень освещенности. Если есть в помещении имеется дополнительное освещение, тоже нужен средний уровень освещения.

Для гостиной, большого зала требуется яркая освещенность (до 20 Вт/ м кв. площади):

требуемую световую мощность при выборе количества ламп в люстре.

Необходимо при покупке люстры проверить комплектность люстры, наличие инструкции для проведения крепления  и подключения люстры к электропитанию.

С чего начать подключение

Естественно, начинать что-то делать с электричеством в доме, в том числе подсоединять осветительное оборудование, следует с обеспечения рук резиновыми перчатками. Далее следует ознакомиться с инструкцией к эксплуатации купленного светоисточника. Как правило, в ней дана пошаговая схема подключения с цветовым обозначением проводников.

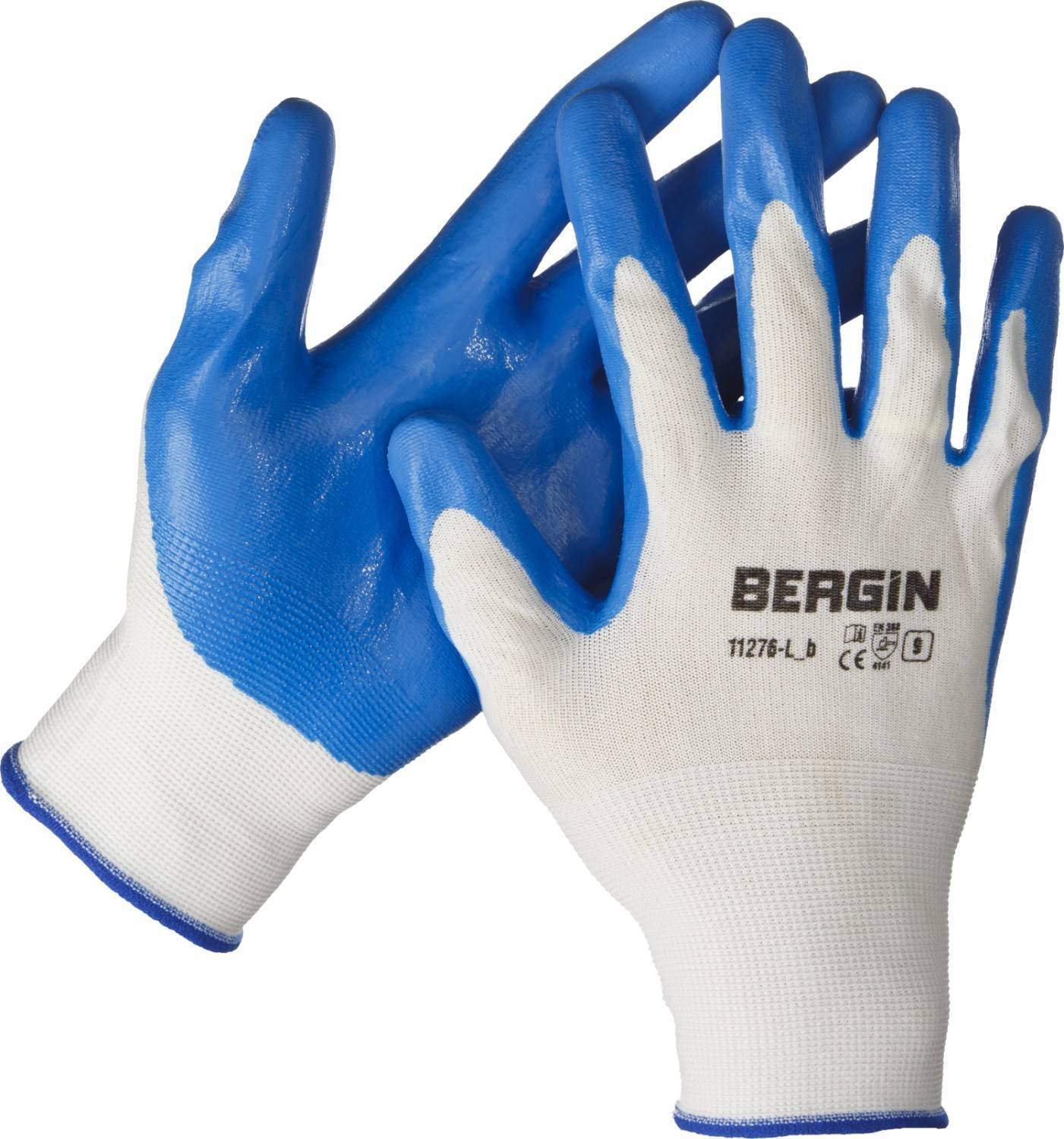

Обеспечение рук резиновыми перчатками во избежание короткого замыкания

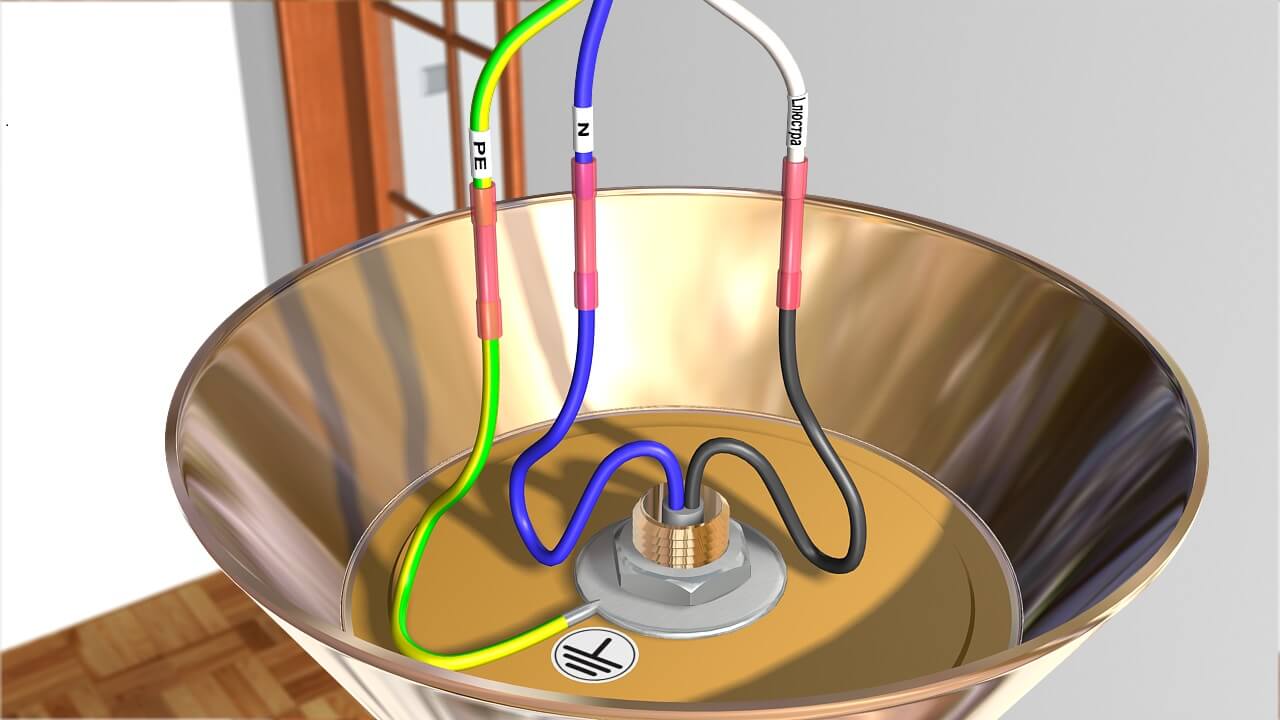

Провод заземления

Для того чтобы было удобно подключать осветительное оборудование, проводники выкрашены в свой цвет. Синий, как правило, является нулевым, желтый — проводом заземления, а красный — фазным.

Обратите внимание! Если на оборудовании нет провода заземления, то стоит заизолировать оголенный проводок. Установка провода заземления

Установка провода заземления

Фаза и ноль

Если по цветам не удается отыскать фазный и нулевой проводник, даны они только черного цвета, то стоит прозвонить каждый при помощи мультиметра, тестера или индикаторной отвертки. Прозвонить их очень просто. Следует действовать по схеме, предложенной на рисунке, или инструкции к мультиметру. Вначале стоит переключить тестер на функцию вольтов, выбрать шкалу и поочередно соединить щупы с проводами. Если звонит пара, то это фазный, если нет контакта вовсе — нулевой. Прозвонить с помощью индикаторной отвертки еще проще. Не нужно вовсе выставлять режимы, следует только коснуться проводника включенным аппаратом. Если он засветился, то фаза присутствует.

Обратите внимание! Если проводов в светильнике несколько, то о заземлении речь идти не может. В таком случае есть только фазный и нулевой

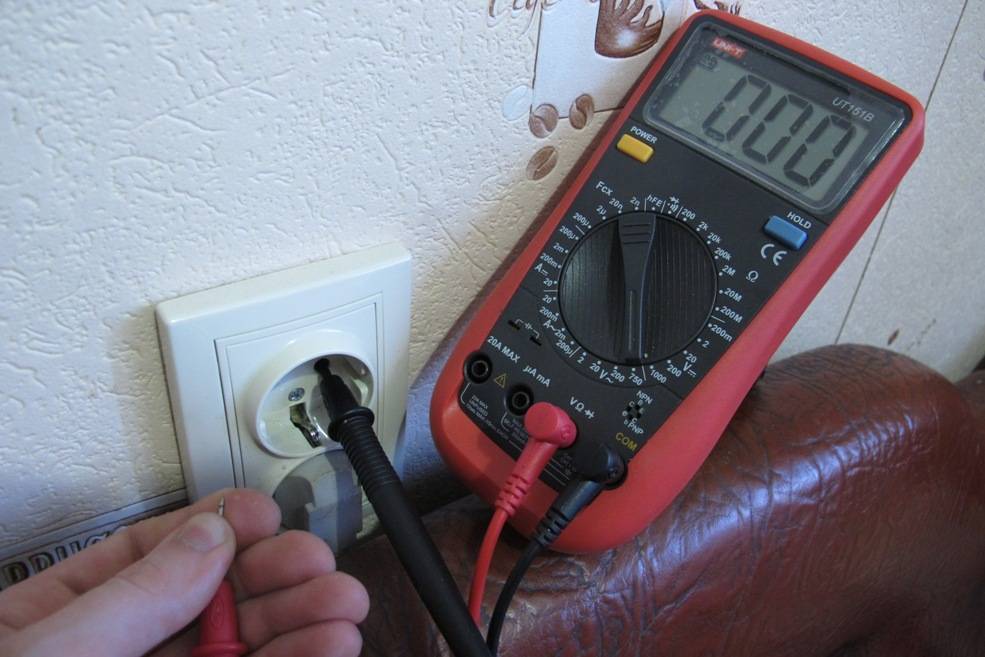

Нахождение фазы и ноль мультиметром

Для трех проводов

Аналогично, убедитесь, что все секции выключателя выключены. В данном случае, как и с однокнопочным: если не знаете положения, разберите и с помощью индикаторной отвертки определите выключенное положение. Разница только в том, что вы получите два провода, которые будут отключаться от фазы.

Далее, защищаем, проверяем при включенной первой клавиши выключателя, отмечаем провод с найденной фазой, и после того, как выключили первую клавишу, аналогично находим фазу для второй и тоже отмечаем провод. Выключаем обе клавиши выключателя. Укрепляем люстру.

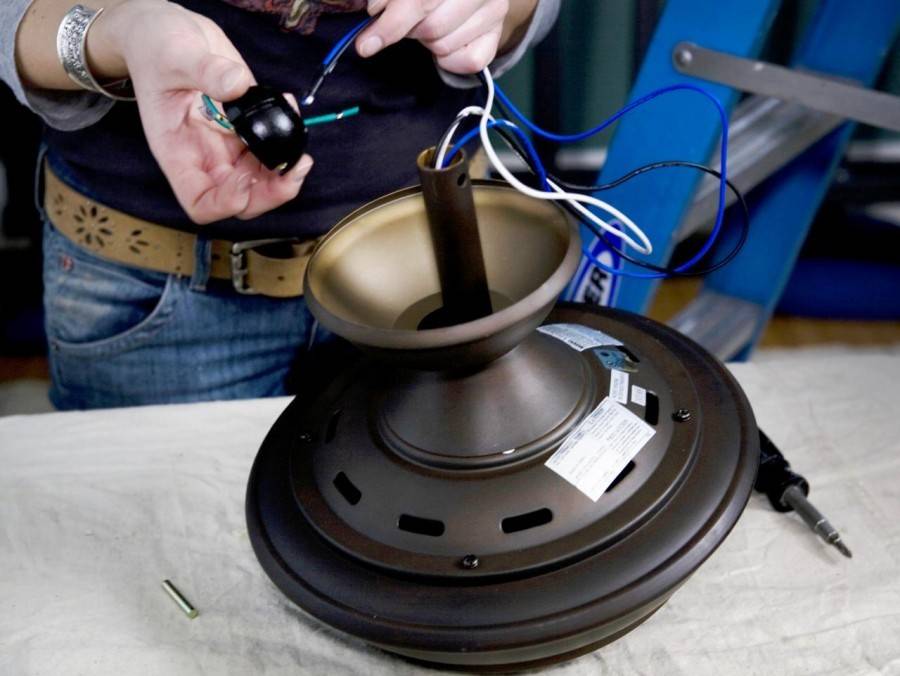

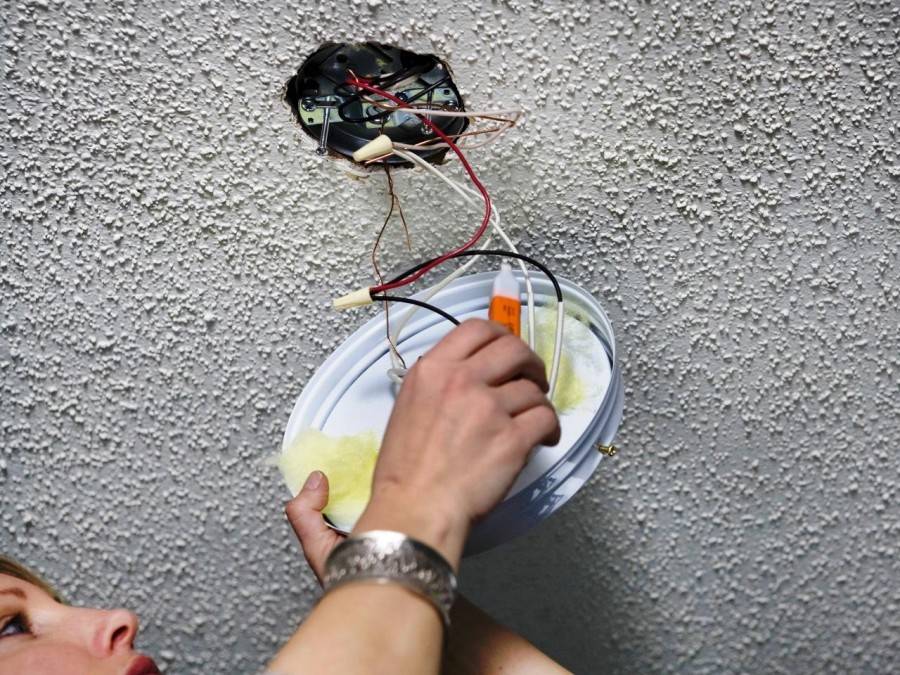

Мы определили провода и их назначение, необходимо укрепить люстру на потолке. Как правило, в потолочных плитах имеются специальные крюки для укрепления люстр, используем его и специальные крепежные элементы.

Схемы подключения двухклавишного выключателя

Ко входу переключателя подается фаза. Она отходит от распределительной коробки. Эта коробка часто располагается под выключателем. Возможен и другой вариант ее расположения. При нижней разводке, коробка будет находиться выше двойного переключателя.

К двум лампочкам

На двухклавишный переключатель можно провести провода от двух светильников или от двух групп лампочек. В каждом из этих случаев, инструкции по проведению работ не будут иметь принципиальных различий. Схема подключения двойного выключателя:

  1. Подведите фазу ко входу на двухклавишном приборе.
  2. Ослабьте контакт, провернув болт в направлении против движения часов.
  3. Проведите кабель, зачищенный на 4 или 6 мм от изоляции под пластину.
  4. Как следует затяните крепежный болт.
  5. Для проверки надежности крепления, подергайте за провод. Если после этого он не начал отходить, винт был затянут хорошо.

Точно так же проведите подключение проводов, идущих на осветительные приборы:

  1. Контакты для этих проводов расположены ниже входа фазы.
  2. Ослабьте крепления на них.
  3. Подведите провода.
  4. Затяните болты.
  5. Проверьте крепление.

Когда подключение двойного переключателя будет завершено:

  1. Поставьте на место управляющие клавиши.
  2. Подайте ток.
  3. Проверьте, успешно ли проведена работа.

К двум светильникам

Как и в предыдущих случаях, работу начинают с обесточивания сети и определения фазы. К коммутатору проводка подводится через трехжильный кабель. Светильники и питание подводятся двужильным кабелем. Как выглядит процесс:

  1. Оголенные концы следует развести в стороны.
  2. Далее надлежит включить автомат.
  3. Затем следует прощупать кабели индикаторной отверткой. В отсутствие тока, свечение на индикаторе будет задавать только фаза.
  4. Далее фазу находят на выключателе, используя ту же отвертку.
  5. Автомат отключается, чтобы обеспечить безопасность работы.
  6. Фазные концы проводов соединяются между собой.
  7. Включается автомат.
  8. Включается осветительный прибор. В отсутствие лампочки, фазу проверяют индикаторной отверткой.
  9. Второй провод, находящийся в распределительном коробе вместе с фазовым от осветительного прибора, соединяется со входным нулем.
  10. Автомат нужно выключить.
  11. Первый провод от прибора освещения подключается ко входному нулю.
  12. Второй провод уходит на конец переключателя.
  13. В конце работы, проверяется ее результативность.

Схема подключения двойного выключателя с розеткой

Двойные переключатели выпускаются также, будучи объединенными в одном блоке с розеткой. Принцип подключения коммутатора в этом случае остается прежним. Чтобы правильно завершить работу с блоком, понадобится только подвести заземление и ноль к самой розетке.

Чтобы это сделать:

  1. Протяните фазу к коммутатору.
  2. Подключите провода, уходящие на люстру или другие типы светильников.
  3. Возьмите фазу от переключателей и подайте ее к той части устройства, где располагается розетка.
  4. К следующему контакту подведите ноль. Его берут с шины на щитке.
  5. Для «земли» на щитке тоже предусмотрен специальный контакт. Подведите его к розетке.

Устройство классической трехрожковой люстры

Хотя сегодня люстры на рынке представлены в широком ассортименте и имеются весьма затейливые с немыслимым дизайном и большим количеством лампочек и светодиодов, однако наибольшей популярностью в настоящее время пользуются классические трех рожковые люстры, с возможностью включения одной, двух или трех лампочек.

Представленную на фотографии люстру мне принесла знакомая. При ремонте потолков с люстры были сняты плафоны, а при установке их на место, все электрические патроны развалились, у них отломались защелки. Очевидно со временем от воздействия температуры, пластмасса защелок потеряла эластичность и стала хрупкой.

В настоящее время в люстрах устанавливаются, как правило, патроны с безвинтовыми контактными зажимами, как на фотографии. Они удобны тем, что с электропроводкой соединяются посредством пружинящих контактов, которые на протяжении всего срока службы обеспечивают надежный контакт с токоподводящими проводами.

В независимости от направления установки лампочек, вверх или вниз, патрон с плафоном на рожке крепится одинаково, с помощью резьбового соединения.

На трубку с резьбой надевается декоративная крышка, которая может быть закреплена с помощью гайки.

Но чаще всего крышка фиксируется с помощью донышка патрона, накрученного на резьбу рожка. На фотографии донышко безвинтового патрона, с .

На устройстве и подключении безвинтового патрона останавливаться не буду, так как этому вопросу посвящена отдельная статья .

Осталось надеть на цилиндр патрона плафон и закрепить его с помощью абажурной гайки. Гайка закручивается, как показано на фотографии, расширяющейся стороной к плафону. Большинство плафонов на рожках люстр крепятся именно таким способом.

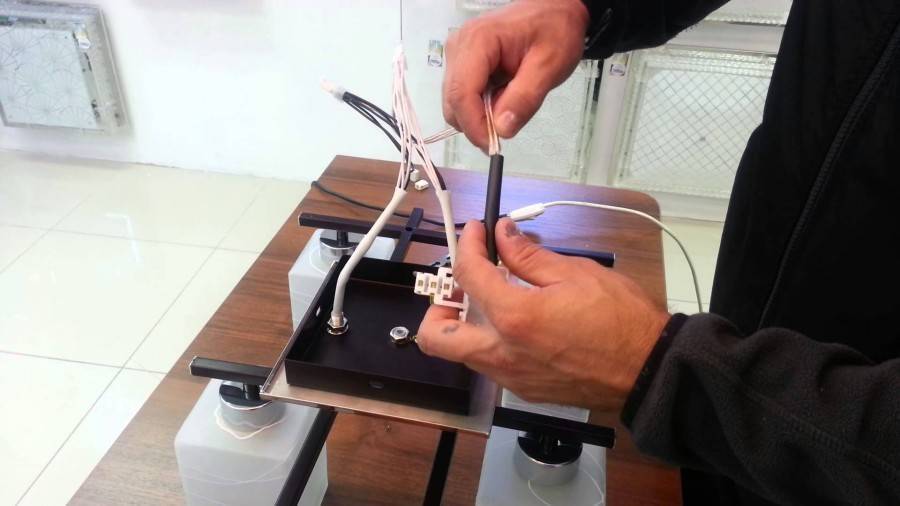

От каждого патрона по два провода в общей оболочке проходят в соединительную коробку либо через отверстие в трубке или утопленные в канавку декоративного украшения. На фотографии провод, идущий от патрона, для наглядности вынут из канавки.

Если люстра состоит только из одного рожка, то провода проходят напрямую в верхнюю часть ее основания для непосредственного подключения к проводам, выходящим из потолка. Если рожков более одного, то возникает необходимость соединять провода, идущие от патронов между собой. В рассматриваемой люстре соединительная коробка спрятана в ее основании.

Для того чтобы добраться до соединительной коробки сначала нужно открутить декоративный шарик, снять декоративный колпачок и далее открутить гайку.

Далее снимается декоративный цилиндр и крышка соединительной коробки. Теперь доступ к месту соединения проводов получен и легко можно разобраться, как подключать люстру даже без прозвонки проводов тестером или мультиметром.

Стоит отметить, что в данной модели люстры рожки к основанию закреплены с помощью гаек, благодаря такой конструкции крепления можно ослабить эти гайки и повернуть рожки на 180°. Тогда лампочки будут направлены вверх и освещение помещения будет более равномерным и мягким.

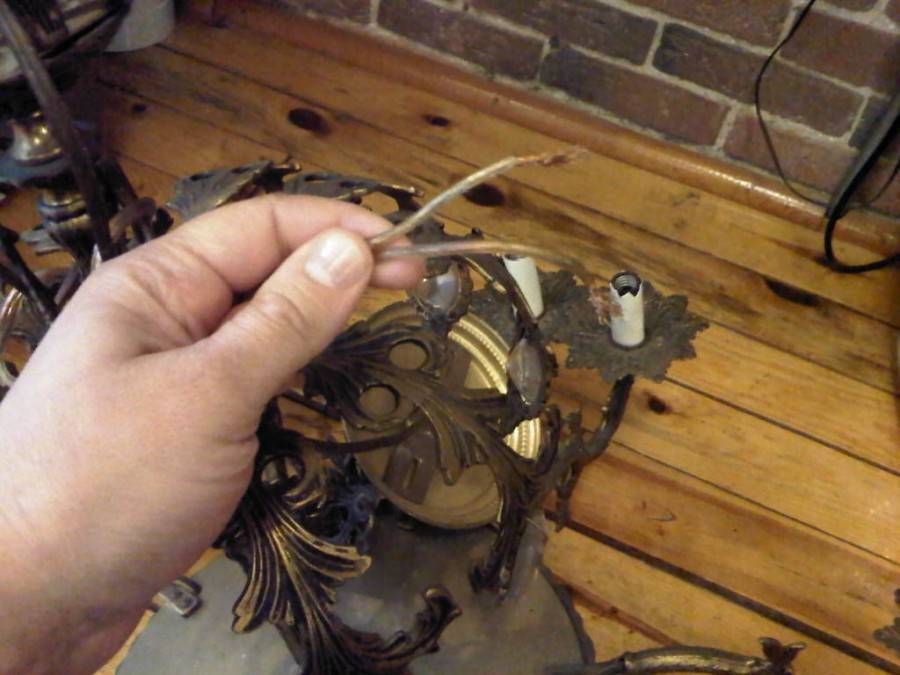

Как видно на фотографии, от каждого патрона люстры в соединительную коробку приходит по два провода разных цветов. Четыре провода синего цвета (три от патронов и один, идущий на выход из люстры) соединены между собой, как и другие, с помощью обжима в латунном колпачке. В данном случае такой вид соединения проводов вполне оправдан, так как является высоконадежным и дешевым.

Провода же коричневого цвета, идущие от патронов, в отличие от проводов синего цвета, разбиты на две группы. От двух патронов провода соединены вместе и с проводом тоже коричневого цвета, идущего на выход. А вот провод от третьего патрона соединен только с черным проводом, идущим сразу на выход.

Для наглядности, и чтобы было ясно, как подключается люстра к электросети, привел электрическую схему. Как видно из схемы, такое подсоединение патронов при использовании двухклавишного выключателя позволяет управлять количеством включенных лампочек. Появляется возможность включать одну, две или сразу три лампочки. Если в электропроводке есть только одноклавишный выключатель, то тогда в клеммной колодке коричневый и черный провода (1 и 3) соединяют вместе и подключают к одноклавишному выключателю.

Желтозеленый заземляющий провод одним концом присоединяется к металлическому основанию люстры, а второй идет на выход. Если в электропроводке сети нет заземляющего провода, то заземляющий провод люстры оставляют не подключенным.

В последнее время встречаются люстры, в которых либо стоят галогеновые лампочки, рассчитанные на питающее напряжение 12 В, или в которых вместо патронов и лампочек установлены светодиоды. В таком случае в соединительной коробке или в стакане, примыкающем к потолку, в разрыв проводов включают драйверы.

В случае если у нас два провода

Прежде всего, убедитесь, что выключатель выключен. Если вы не знаете положения, вскройте его, индикаторной отверткой коснитесь контактов. Если индикатор будет светиться на обоих контактах, щелкните выключателем, на одном из них он перестанет показывать напряжение – это положение «выключено».

Зачистите на два сантиметра концы проводов выходящих из потолка и после этого разведите их в сторону. Включите выключатель и коснитесь индикаторной отверткой оголенных концов, отметьте провод, на котором она покажет наличие фазы.

После этого, выключите выключатель и убедитесь, что фаза пропала на отмеченном проводе.

В заключение

В последнее время вопрос экономии электрической энергии выходит на первый план, поэтому промышленность начала разрабатывать и активно внедрять более экономные источники света. На рынке светотехники появились так называемые «экономки», а также светодиодные лампы, которые потребляют минимум электрической энергии, при этом их световой поток находится на уровне ламп накаливания. Поскольку они потребляют минимум энергии, то по проводникам протекают минимальные токи. Поэтому они не способны нагреть плохой контакт до опасной температуры. В данном случае минимальный контакт способен обеспечить надежное питание люстры, но это совсем не означает, что за качеством соединений не нужно следить.

Как подключить люстру на три провода. Установка и подключение люстры на натяжной потолок


Watch this video on YouTube

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
