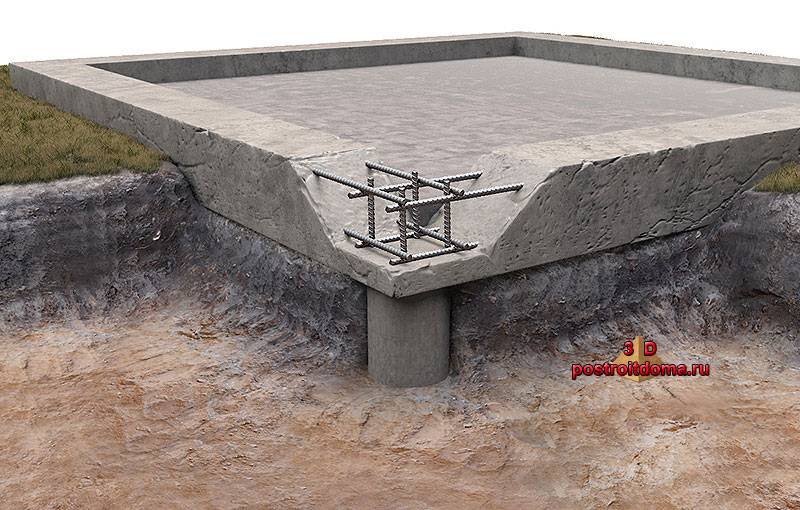

Предназначение свайно-плитного фундамента

Особенности технологии

Ранее была описана общая схема возведения плитно-ленточного фундамента. В зависимости от того, планируется ли в доме цоколь, технология будет несколько отличаться.

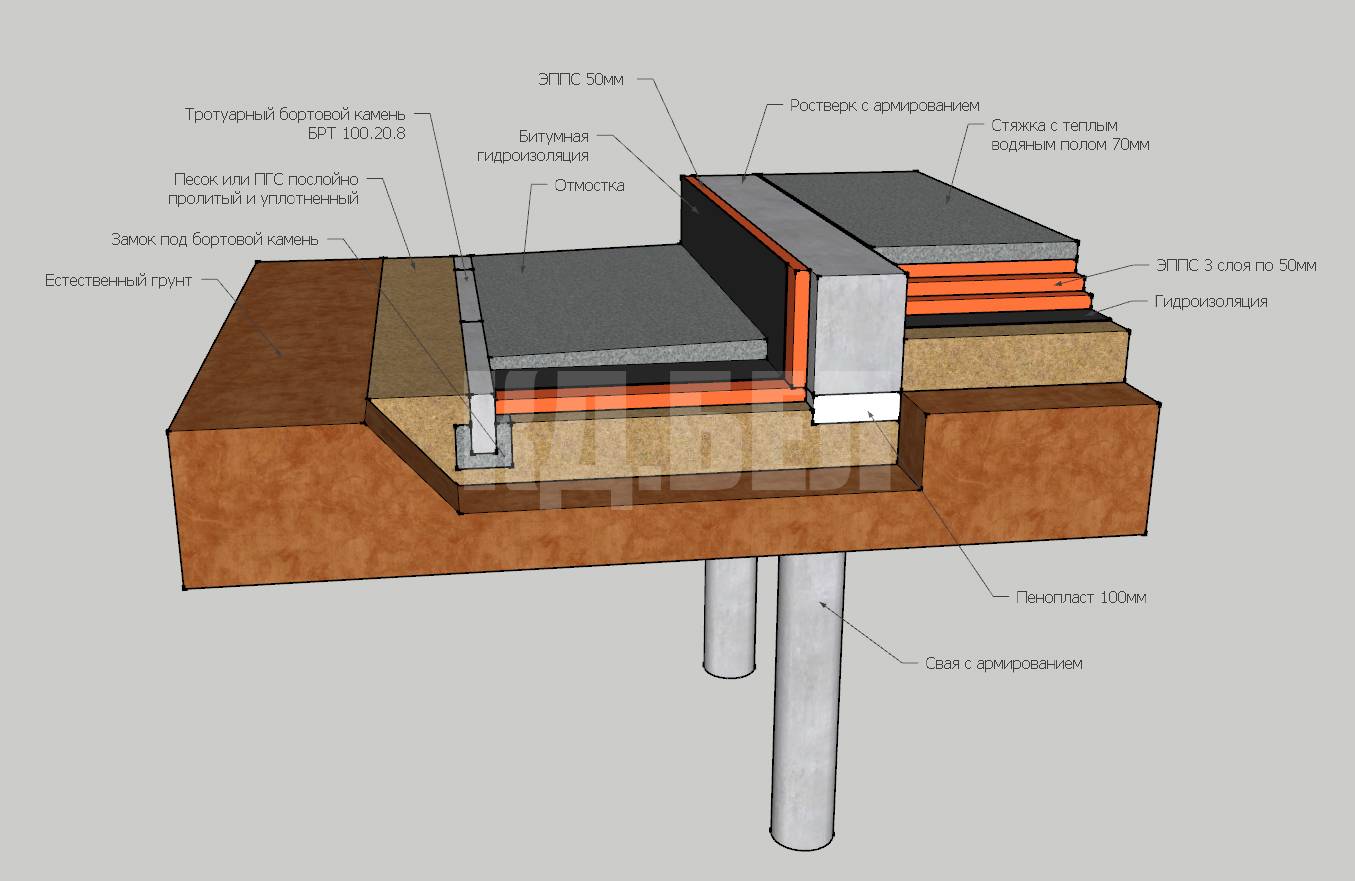

Дом без цоколя

Принципиальное отличие таких сооружений состоит в том, что плита опирается на грунт всей площадью и выполняет роль опоры. Для домов без цоколя строительство основания проходит быстрее, поскольку не приходится повторно делать опалубку для монолитной плиты. Но строителям необходимо предусмотреть слой теплоизоляции в «пироге» основания.

Технологические этапы будут следующими:

Вначале возводят ленточный фундамент по технологии, описанной ранее
Принципиально важно, чтобы концы арматурной сетки остались торчать на поверхности, поскольку в дальнейшей они послужат связующим звеном между лентой и плитой.Стоит обратить внимание, что внешняя опалубка должна быть выше ленты на высоту плиты.

Когда бетон затвердеет, удаляют щиты внутренней части опалубки для ленты и подготавливают площадь для плитного основания.
На дне котлована устраивается слой геотекстиля, а на нем – песчано-щебневая подушка. В отличие от предыдущей схемы, помимо гидроизоляции, необходимо разместить теплоизолирующий слой
Как правило, для этого используют пеноплекс высокой плотности

Поверхность теплоизоляции должна находиться на одном уровне с ленточным монолитом.
Стыки между листами пеноплекса затирают мастикой или заполняют монтажной пеной.
Сверху возводят двухслойную обрешетку, которая не должна соприкасаться с утеплителем. Для этого используют подставки высотой 5 – 6 см. Связывают торчащие прутья ленточного основания с арматурой будущей плиты.
Все свободное пространство между внешней опалубкой заливают бетонной смесью на одном уровне.

С цоколем

В таких зданиях железобетонная лента принимает на себя всю нагрузки, распределяет ее и передает на грунт, а монолитная плита выполняет роль нулевого перекрытия для первого этажа.

Этапы строительства следующие:

• разметка и рытье котлована;
• засыпка песчано-гравийной смеси на дне разработанного участка;
• установка опалубки под ленту;
• покрытие стен опалубки гидроизолирующим материалом;
• монтаж армирующего каркаса в траншеях;
• заливка раствора в траншеи;
• выжидание затвердевания смеси;
• установка опалубки по внешнему периметру ленты;
• укрепление щитов распорками, чтобы они не разошлись под действием массы бетона;
• монтаж каркаса из арматуры;
• заливка раствора, вибротрамбовка и ожидание затвердевания.

В этом варианте фундамента лента выполняет функцию ребер жесткости и берет на себя основную часть нагрузки сооружения. Это позволяет уменьшить высоту плиты и сократить расход стройматериала.

Теплоизолирующий слой для фундамента в домах с цоколем можно укладывать непосредственно перед монтажом напольного покрытия.

Монтаж основания своими руками

Одно из преимуществ буронабивной технологии – возможность закладки свайного фундамента своими руками. При этом частный застройщик должен следовать установленным правилам строительства в проектировании и монтаже.

Проектирование

Согласно своду правил 24.13330, перед проектированием свайного фундамента необходимо провести исследование гидрогеологических особенностей участка, чтобы определить в конечном результате глубину расположения несущего пласта и рассчитать максимально допустимый вес, который способен вынести грунт без угрозы для целостности сооружения.

Упрощенная методика расчета буронабивного основания сводится к вычислению:

• сборной нагрузки от всех конструкций (стен, перекрытий, облицовки, кровли, пристроек), мебели, людей, а также нагрузок от ветра и снега;
• грузоподъемности одного силового элемента в зависимости от параметров сваи – длины, диаметра и т.д.

Пошаговая инструкция монтажа

Общий алгоритм фундаментных работ выглядит следующим образом:

1. Подготавливают участок к строительству: убирают строительный мусор, выравнивают поверхность, снимают плодородный слой почвы.
2. Подготовленную площадку размечают по проектной схеме с нанесением периметра сооружения и точек для бурения скважин.
3. В установленных местах разделывают скважины на проектную глубину.
4. Дно шурфов устилают утрамбованным слоем песка для увеличения несущей способности фундамента.
5. Если предусмотрено технологией, расширяют пяту с помощью специальной кирки. В этом случае подложку из песка делать нет необходимости.
6. Стенки скважин укрепляют бентонитовым раствором или обсадной трубой (пластиковой, из рубероида и т.п.).
7. Внутрь шурфов помещают смонтированные арматурные каркасы таким образом, чтобы над поверхностью оставались торчащие пруты для связки с ростверком.
8. Бетонируют скважины раствором, протыкая смесь арматурой для удаления пузырьков воздуха.
9. Переходят к обвязке, строительству ростверка или монолитной плиты.

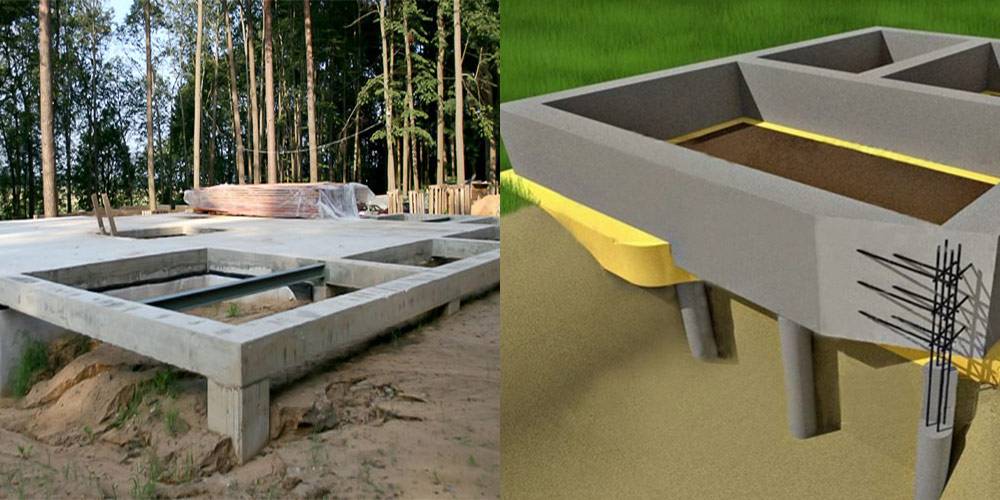

Установка ростверка

Ленточный ростверк представляет собой плитную или монолитную конструкцию, которая нижней плоскостью опирается на поверхность буронабивных опор.

Ростверк может быть заглубленным, лежать на поверхности земли или нависать над участком. Последний случай рекомендован большинством строителей, поскольку конструкция защищена от давления почвы в зимний период в результате действия сил морозного пучения.

Порядок строительства:

• разметка участка, устройство шурфов, монтаж армокаркаса, бетонирование свай;
• строительство опалубки для ленточного ростверка;
• гидроизоляция внутреннего пространства опалубки гидрофобным материалом;
• монтаж и установка армирующего каркаса для ростверка;
• бетонирование ростверка.

Конструкция с нависающим ростверком усложняется за счет установки подпорок под нижнюю плоскость опалубки из досок, металлических профилей, кирпичей и т.д.

Установка монолитной плиты

Строительство монолитной плиты на буронабивных сваях дает значительный запас прочности фундаменту, который понадобится, если в процессе эксплуатации собственник решит достроить этаж, мансарду, усложнить кровлю и добавить прочие нагрузки на площадь основания.

Порядок монтажа:

• разметка участка;
• бурение скважин;
• устройство обсадной трубы;
• монтаж армирующего каркаса;
• бетонирование шурфа;
• устройство подушки из нерудных материалов под монолитную плиту;
• строительство опалубки по периметру плиты;
• гидроизоляция рулонным материалом;
• монтаж армокаркаса, закладка коммуникационных линий;
• связка арматуры буронабивных опор и будущей монолитной плиты;
• заливка рабочего пространства раствором уход за бетоном.

На участках с низкой несущей способностью, а также при строительстве сооружений, которые оказывают неравномерные нагрузки на опорную площадь основания, оправдана закладка монолитной ребристой плиты на буронабивных опорах.

Ребра жесткости в данном случае представляют собой фрагменты мелкозаглубленной ленты под несущими стенами сооружения, которые вместе со сваями являются опорой для монолита.

Виды железобетонных фундаментных плит, устройство плоской и ребристой

Основным критерием отличия ж/б плитных фундаментов является их внутреннее устройство. По этому признаку силовые конструкции делят на два типа:

1. Монолитные.
2. Сборно-монолитные.

Первая методика представляет собой классическую последовательность технологических операций по заливке бетона в опалубку на подготовленную подушку из нерудных материалов. При этом заливка плиты производится с армированием для увеличения жесткости и стойкости фундамента к растягивающим и другим моментам.

Технология устройства сборно-монолитного основания предполагает использование готовых ж/б плит, которые укладываются на песчано-щебневую подложку, а затем заливаются бетонным раствором. Прочность и несущая способность фундамента в этом случае обеспечивается заводскими блоками.

По форме поверхности плиты могут плоскими и ребристыми.

Возведение плитного ребристого основания своими руками заключается в дополнительном рытье траншей. Пространство, которое образуется между рельефными изгибами, заполняют смесью из нерудных материалов.

Свайный фундамент

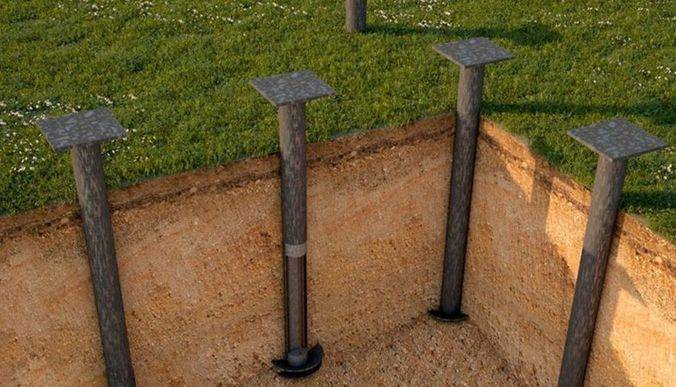

Модель винтового свайного фундамента

Конструкция этого типа фундамента состоит из отдельных свай, которые вворачиваются прямо в грунт. В виду того, что создание такого фундамента является довольно простой операцией, применение его очень распространено в современном частном строительстве.

Для «ввинчивания» свай может использоваться специальная техника или же можно обойтись даже одному человеку (но лучше работать в паре). После того, как свая закручена в её полость вливают смесь бетона для лучшего закрепления. После этого на сваях закрепляют балки и делают решетчатое основание.

По срокам – это один из самых быстровозводимых видов основания для дома. Вы легко сможете управиться за день-два. Самое главное – правильно рассчитать нагрузку, количество свай на кв м и их расположение.

Некоторые нюансы

Инструкция – это важная часть, к которой следует обратиться заранее, перед непосредственным выполнением своей прямой цели. СПФ отличается тем, что в его основе лежит свайный фундамент, но с ростверками в виде отличного качества плиты.

1. Ростверк должен находиться, приблизительно, на уровне 15 см. от грунта.
2. Между сваями (перед ростверком) создается песчано-гравийная подушка, непосредственно на нее устанавливается опалубка, арматурный каркас, а затем происходит процедура бетонирования.
3. Для того чтобы выполнить плитный ростверк, прежде всего, срубают головки свай нужного размера и тщательным образом очищают их от грязи.
4. Затем, прилагая максимум физических усилий, возводят опалубку.
5. Если опалубка окажется в данном случае съемной, то, в первую очередь, ее нужно защитить от взаимодействия с бетоном.
6. Только после всех вышеперечисленных процессов переходят к непосредственной заливки бетонной смеси.
7. Поверхность ростверка аккуратно выравнивают (должна хорошо высохнуть в течение целого месяца).

Комбинированное СПФ основание

Некоторых людей волнует один вопрос, можно ли заливать основу, к примеру, в осенний период времени. Специалисты отвечают утвердительно на это. В этом случае вы просто соблюдаете несколько основных правил. Добавляете противоморозные средства, которые не дают замерзнуть бетону в холодные дни. Укрываете свое создание имеющимися для этой цели материалами (опилки, пленка). Производство термоопалубки – это еще один из вариантов, но он достаточно затратный.

Таким образом, свайно-плитный фундамент – это превосходное решение и уникальное изобретение в сфере строительного дела. Все стремятся создать свой объект прочным, надежным, а самое главное устойчивым. Все эти задачи выполняются, если вы выбираете для себя СПФ. Особенно отлично он подходит для возведения многоэтажных, высотных домов, так как нагрузка в этом случае на фундамент достаточно велика и только проверенное, прочное изобретение может с этим без проблем и затруднений справиться.

Монтаж свайно-плитного фундамента

Этот тип основания предполагает использование двух технологий — свайного и плитного фундамента. Подготовительный этап одинаков для всех видов — очистка территории, разметка и планировка конструкции. Требуется уплотнение почвы для установки свай. Решаются вопросы подготовки территории к прокладке коммуникаций, создается дренажная система.

Дальнейшие этапы работы:

1. Выемка грунта.
2. Установка свай.
3. Монтаж плиты.

Разметка фундамента и обустройство котлована

Разметка выполняется по осям свайного поля. Обноски монтируются на расстоянии 1-2 м от углов сделанного котлована. По осям натягиваются шнуры. Для оконтуривания на каждой стороне котлована используется известковый раствор.

Пример залитого СПФ

Если применяется фундамент с ростверком, выемка грунта не понадобится. При технологии глубокого залегания плиты котлован забирается на глубину 2-2.5 м, с учетом глубины промерзания грунта. Малозаглубленная плита может быть установлена на глубину 0.7-1 м, при низком наземном или подземной ростверке разработка котлована выполняется на глубину 0.5 и 0.7 м соответственно.

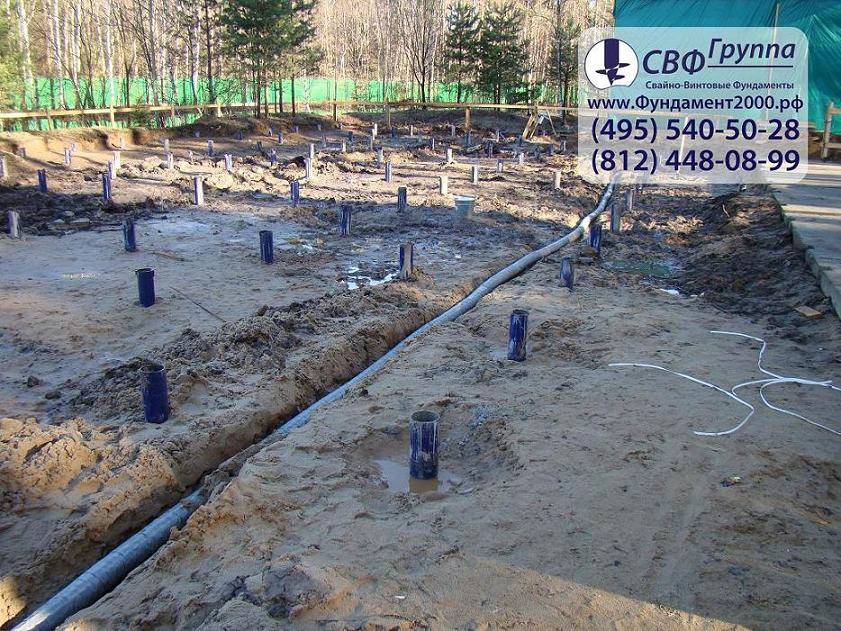

Технология изготовления свайного поля

Чем больше количество опор, тем выше затраты на фундамент. Сваи должны быть под несущими стенами, по углам и в местах примыкания смежных стен. Опоры устанавливаются и под веранды и другие пристройки.

Расстояние между сваями рассчитывает отдельно в каждом конкретном случае, с учетом множества параметров. В качестве усредненного значения принимается минимальный шаг длиной в три диаметра сваи, максимальный — в шесть диаметров

Но это условные величины, нельзя недооценивать важность оптимального расчета количества свай, и лучше доверить эту часть работы профессионалам

Установка свай после выемки грунта.

Обустройство свайного поля включает этапы:

• создание отверстий на проектированную глубину;
• опалубка из рубероида, полиэтиленовых или асбестоцементных труб;
• армирование;
• бетонирование с подвижностью П4, уплотнение смеси.

В качестве арматуры выбираются стержни диаметром 8-14 мм переменного сечения. На каждую сваю конструкции устанавливается не менее 4 стержней. Обвязывается каркас хомутами, выполненными из гладкой арматуры. Верхние плиты обвязывающих стержней диаметром 6-8 мм изгибаются перпендикулярно поверхности земли — впоследствии эти концы связываются с сеткой ростверка или плиты.

Дальнейшие этапы можно выполнять после достижения 50%-ной прочности смеси.

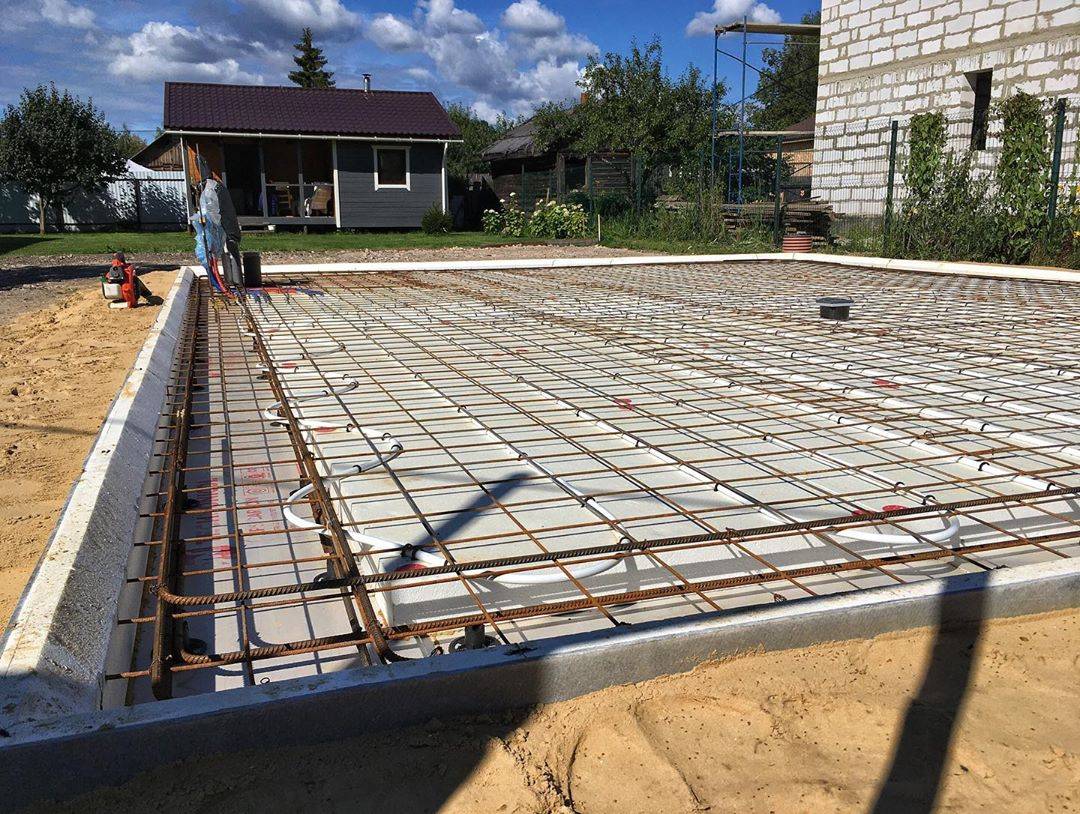

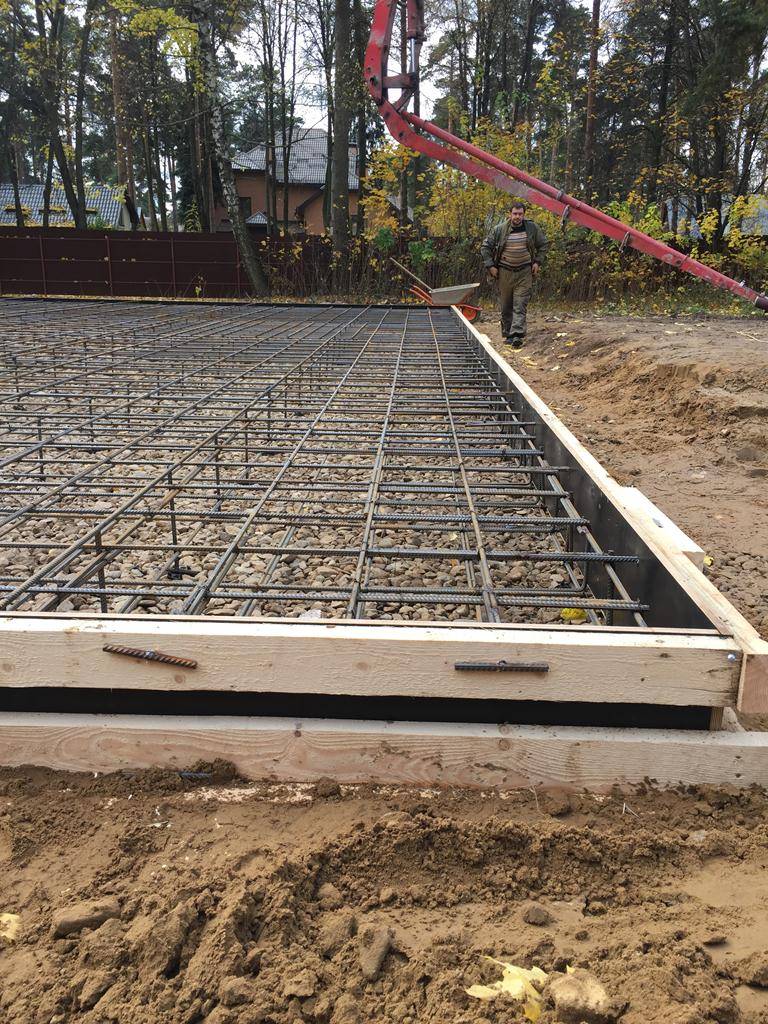

Монтаж плиты

Поэтапная модель установки свайно-плитного фундамента.

Плита изготавливается поэтапно:

1. Стяжка без арматуры слоем до 10 см. Такая подбетонка выравнивает гидроизоляцию и предохраняет её от разрывов.
2. Укладка гидроизоляционной пленки толщиной 0.15 см.
3. По периметру фундамента устанавливается щитовая опалубка с высотой больше проектной отметки на 5-7 см, что позволит удерживать бетонную смесь в процессе трамбовки.
4. Армирование профилем переменного сечения с максимальным квадратом ячейки стороной 30 см. Нижняя сетка арматуры укладывается на полимерную или бетонную прокладку, толщина ее составляет до 4 см. Верхняя часть такой же конфигурации укладывается на хомуты, для связки верхней и нижней сетки по торцам устанавливаются П-образные элементы.
5. Заливка бетоном осуществляется в едином направлении, для выравнивания используется правило. Утрамбовка выполняется вибраторами.

В первую неделю после укладки и уплотнения смеси применяются мокрые песочные или опилочные компрессы, возможен полив бетона в жаркое время года. В холодное время используется теплоизолятор или пленка для укрывания.

Ростверк

При использовании свайно-ростверкового фундамента с плитой может использоваться два вида опалубки:

• Несъемная из неплотного пенопласта. Такой материал не давит на ростверк, поскольку при вспучивании грунтов легко сжимается.
• Съемная опалубка применяется только при надземном ростверке, который устанавливается на высоте до 1.2 м от поверхности земли. При наземном или подземном ростверке такой вариант невозможен, поскольку нормальная распалубка не получится.

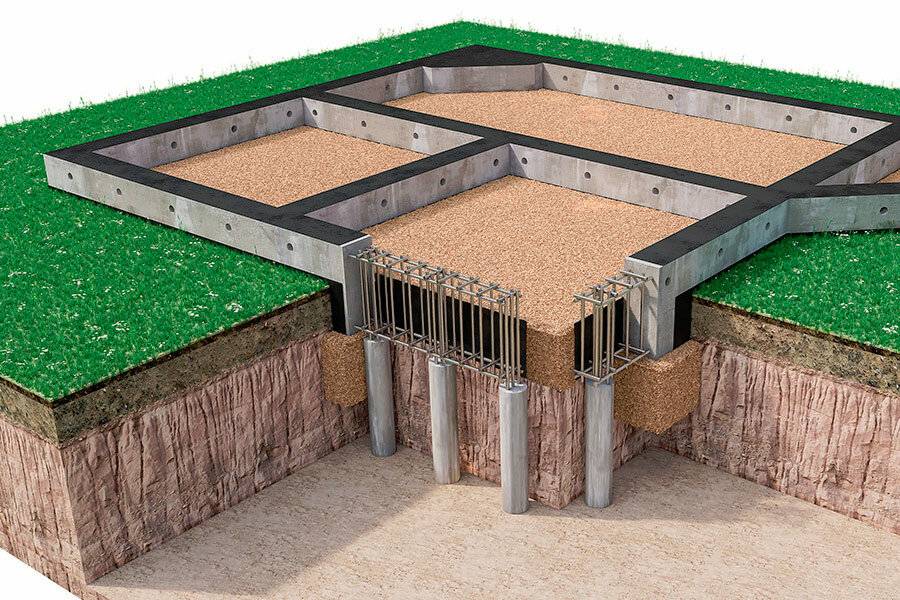

Свайно-ростверковый фундамент.

При использовании несъемной опалубки процесс выполняется аналогично с бетонированием монолитной армированной плиты. Подбетонка в этом случае отсутствует, вместо неё используется пенопласт.

Если применяется съемная опалубка, для фиксации палубы используются стойки, служащие основанием для опоры прогонов и балок. Варан свайно-плитного фундамента с висячим ростверком является самым затратным и к нему прибегают крайне редко.

Делаем плитный фундамент для дома своими руками. Пошаговая инструкция

Чтобы выполнить плитный фундамент своими руками, в первую очередь необходимо продумать план дома, поскольку заливать основание придется под всю его площадь, включая мелкие пристройки. После нанесения разметки действуют по инструкции:

1. Выкапывают яму на определенную глубину (зависит от этажности дома).
2. Трамбуют грунт. Если земля изначально жесткая, трамбовка не требуется. Лучше всего выполнять трамбовку с использованием тяжелой спецтехники.
3. Засыпают песок или мелкий гравий, после чего снова выполняют трамбовку. Если нет спецтехники, песок можно залить водой, и он утрамбуется за несколько дней под своим весом.
4. Прокладка дорнита (геотекстиль). Его укладывают для защиты бетонного основания с нижней стороны от воздействия влаги.
5. Бетонная подушка. Обычно ее толщина составляет примерно 5 см. Делают, чтобы выровнять поверхность для выполнения следующих работ.
6. Укладка битумных холстов для гидроизоляции. В строительных магазинах продаются рулонные битумные холсты, и укладывать их можно очень быстро. Дополнительного закрепления не требуется, достаточно просто застелить всю поверхность.
7. Сборка армирующего каркаса. Можно выполнить из старых труб или арматуры. Но также можно купить специальные армирующие сетки в уже готовом варианте
8. Заливка бетонной смеси.

Делаем плитный фундамент для дома. Пошаговая инструкция

6 Виды свай

6.1 По способу заглубления в грунт различают следующие виды свай:

в) набивные бетонные и железобетонные, устраиваемые в грунте путем укладки бетонной смеси в скважины, образованные в результате принудительного вытеснения — отжатия грунта;

г) буровые железобетонные, устраиваемые в грунте путем заполнения пробуренных скважин бетонной смесью или установки в них предварительно изготовленных железобетонных элементов;

6.3 Забивные и вдавливаемые железобетонные сваи размером поперечного сечения 0,8 м включительно и железобетонные сваи-оболочки следует подразделять:

б) по форме поперечного сечения — на сваи квадратные, прямоугольные, таврового и двутаврового сечений, квадратные с круглой полостью, полые круглого сечения;

в) по форме продольного сечения — на призматические, цилиндрические, с наклонными боковыми гранями (пирамидальные, трапецеидальные);

г) по конструктивным особенностям — на сваи цельные и составные (из отдельных секций);

6.4 Набивные сваи по способу устройства подразделяют на:

б) виброштампованные, устраиваемые в пробитых скважинах путем заполнения скважин жесткой бетонной смесью, уплотняемой виброштампом в виде трубы с заостренным нижним концом или закрепленным на ней вибропогружателем;

в) в выштампованном ложе, устраиваемые путем выштамповки в грунте скважин пирамидальной или конусной формы с последующим заполнением их бетонной смесью.

(Измененная редакция, Изм. N 1).

6.5 Буровые сваи по способу устройства подразделяют на:

б) буронабивные с применением технологии непрерывного полого шнека;

в) баретты — буровые сваи, изготавливаемые технологическим оборудованием типа плоский грейфер или гидрофреза;

г) буронабивные с камуфлетной пятой, устраиваемые путем бурения скважин с последующим образованием уширения взрывом (в том числе электрохимическим) и заполнением скважин бетонной смесью;

д) буроинъекционные диаметром 0,15-0,35 м, устраиваемые в пробуренных скважинах путем нагнетания (инъекции) в них мелкозернистой бетонной смеси, а также устраиваемые полым шнеком или с использованием не извлекаемых буровых штанг;

е) буроинъекционные диаметром 0,15-0,35 м, выполняемые с уплотнением окружающего грунта путем обработки скважины по разрядно-импульсной технологии (серией разрядов импульсов тока высокого напряжения — РИТ);

з) буроопускные сваи с камуфлетной пятой, отличающиеся от буронабивных свай с камуфлетной пятой (см. подпункт «г») тем, что после образования и заполнения камуфлетного уширения в скважину опускают железобетонную сваю.

(Измененная редакция, Изм. N 1).

6.5а (Введен дополнительно, Изм. N 1), (Исключен, Изм. N 3).

6.10 Марки бетона по морозостойкости и водонепроницаемости свай и свайных ростверков следует назначать, руководствуясь ГОСТ 19804.6, СП 63.13330, для мостов и гидротехнических сооружений — соответственно СП 35.13330 и СП 40.13330.

6.12, 6.13 (Введены дополнительно, Изм. N 1).

Заключение

Все приведенные в статье преимущества основания типа «монолитная плита» нужно рассматривать с той точки зрения, что при строительстве будет полностью выдерживаться технология. Ошибки могут привести к нивелированию положительных характеристик рассматриваемой методики.

В свою очередь недостатки железобетонной плиты могут быть исключены компенсирующими мероприятиями, но это однозначно приведет к удорожанию строительства. Поэтому при проектировании основания под сооружения рассматривают сразу несколько предпочтительных вариантов, чтобы выбрать наиболее экономичный и практичный из них.
