Как сделать звукоизоляцию канализационных труб в туалете

«Бесшумные» трубы

Это, пожалуй, самый надежный и современный способ удаления шума в канализации, однако он доступен только на стадии устройства системы слива или ее капитального ремонта. Более того, при обустройстве канализации в многоквартирных домах подобная система эффективна только при условии использования хотя бы на двух-трех соседних этажах.

Принцип «бесшумных» труб – использование многослойной конструкции самой трубы плюс специальные шумопоглощающие крепежи.

В нашей стране достаточно широко представлена система Rehau Raupiano, которая включает большое разнообразие труб разного диаметра, длины и назначения, соединений для них и креплений.

Также есть системы Ostendorf, Waving и Политэк (Россия).

С помощью такой «бесшумной» продукции можно полностью сформировать домашние коммуникации, как показано на схеме ниже.

Более подробно узнать об особенностях трубных коммуникаций компании Рехау можно из видео-записи семинара, посвященного именно бесшумной канализации.

Методы устранения шума

Если получается так, что канализация проходит в жилой комнате, то наиболее правильным решением будет не звукоизоляция труб, а их перенос. Такое решение проблемы может быть осуществлено исключительно на этапе строительства. Выполнить перемещение после завершения работ уже не получится. Забавно, то, что такая ситуация встречается и в новостройках из-за просчетов при проектировке. На практике, труба слива стоков наиболее часто проходит в ванной комнате или туалете, если сан. узел не совмещенный. Теперь непосредственно о методах.

Звукоизоляция туалета в частном малоэтажном доме или в квартире в целом может выполняться за счет следующих операций.

  • Монтаж бесшумных труб.
  • Закрепление звукоизолирующих материалов.
  • Установка жестких хомутов, с целью придания большей статичности конструкции канализации.
  • Монтаж короба.
  • Установка или ремонт фановой трубы.

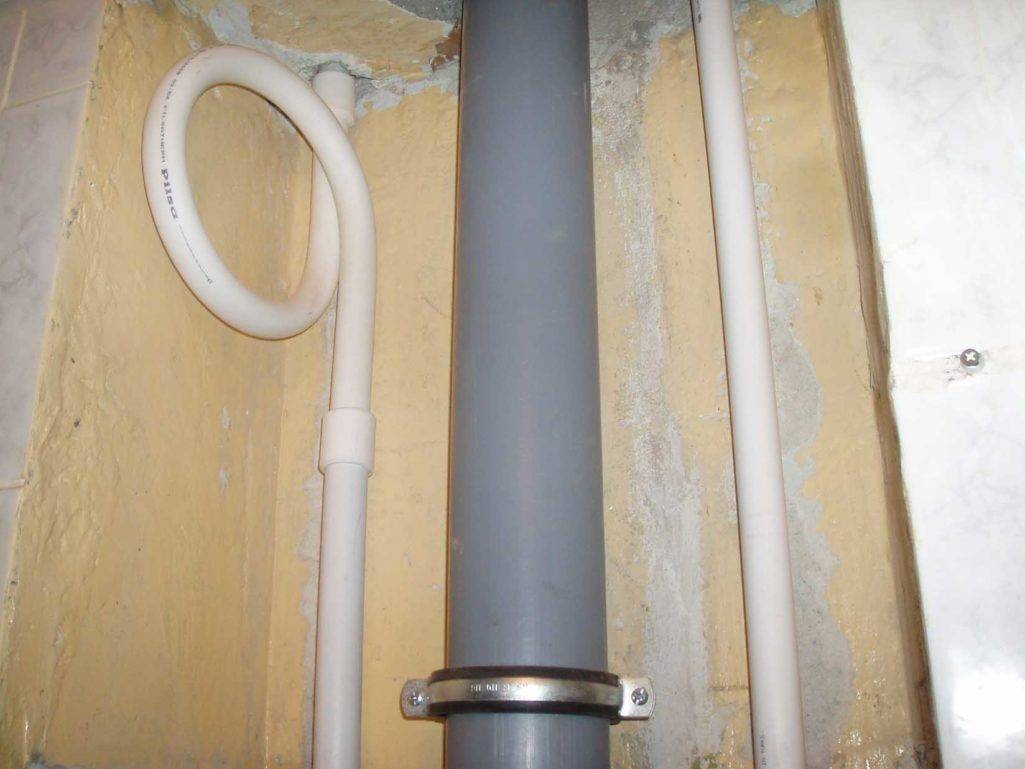

Фото: канализационная труба закрепленная хомутом

Бесшумные трубы

Бесшумные трубы можно назвать новинкой на рынке строительных материалов. Они применяются пока что не столь часто, но успешно завоевывают признание среди покупателей. Отличительными особенностями такого стояка являются утолщенная стенка и специальные компоненты, которые предназначены на предотвращение проникновения звука и вибрации в помещение. Примечательно, бесшумные трубы гасят даже инфразвук.

В дополнение к столь положительным качествам нового материала идет пара существенных недостатков. Цены на такие трубы изрядно выше в сравнении с классическим вариантом из ПВХ. Также они не отличаются длительным сроком эксплуатации, не более 30 лет. Разумеется, можно найти и более стойкие варианты, но и цена будет расти в прогрессии.

Фановые трубы

По своей сути это вентиляция для канализации. В частном доме, высота которого не превышает двух этажей, установка фановых труб не осуществляется, да и необходимости в этом на самом деле нет. Законодательство к этому требований, также не предъявляет. В отношении многоэтажных домов наличие фановой трубы обязательно. Она позволяет не только уровнять давление в стояке, но и через нее в атмосферу выводятся накапливающиеся газы, которые могут стать причиной воздушных шумов.

Функцию подобную фановым трубам, но в помещении, могут выполнять воздушные клапаны. Их предназначение впускать воздух в канализацию и при этом предотвращать обратное движение. Сделать шумоизоляцию для воздуховодов можно звукоизолирующими материалами, но так чтобы не перекрыть проток. Если нарушить пропускную способность, вода из стояка может направиться через впускной канал.

Звукоизоляция

 На практике наиболее распространенной является ситуация, когда система канализационного стока уже смонтирована и ее замена приведет к излишним финансовым и трудовым затратам. Таким образом, жители квартир, у которых есть необходимость снизить уровень шумов от стояка, прибегают к использованию разного рода звукоизолирующих материалов. В качестве таковых может использоваться масса вариантов.

Осуществление шумоизоляции канализационного стояка не требует особых навыков, достаточно иметь хотя бы небольшой опыт монтажных работ. Сделать это проще всего посредством использования вспененного полиэтилена или пенополиуретана.

Что касается мест прохождения стояка через перекрытия здания, как уже говорилось ранее, не стоит использовать монтажную пену, поскольку она только усиливает структурные шумы. Вместо нее следует взять пористую резину. Это позволит до максимума снизить вероятность передачи вибрации конструкции здания и исключить акустический эффект.

Фото: Трубы канализации в коробе

Короб позволит не только создать более привлекательный внешний вид, но и придаст дополнительную шумоизоляцию

Важно учитывать тот момент, что его не стоит делать глухим. Необходим доступ к водопроводу, так как он, зачастую, проходит в непосредственной близости к сточной трубе. Есть вероятность, что более ничего делать за коробом не придется, но вероятность возникновения аварийной ситуации нужно учитывать

Именно тогда простота доступа и оперативность проведения работ могут значительно снизить пагубные последствия от непредвиденной ситуации

Есть вероятность, что более ничего делать за коробом не придется, но вероятность возникновения аварийной ситуации нужно учитывать. Именно тогда простота доступа и оперативность проведения работ могут значительно снизить пагубные последствия от непредвиденной ситуации.

Материалы

Среди материалов, дающих максимальный эффект могут применяться:

Вспененный полиэтилен.

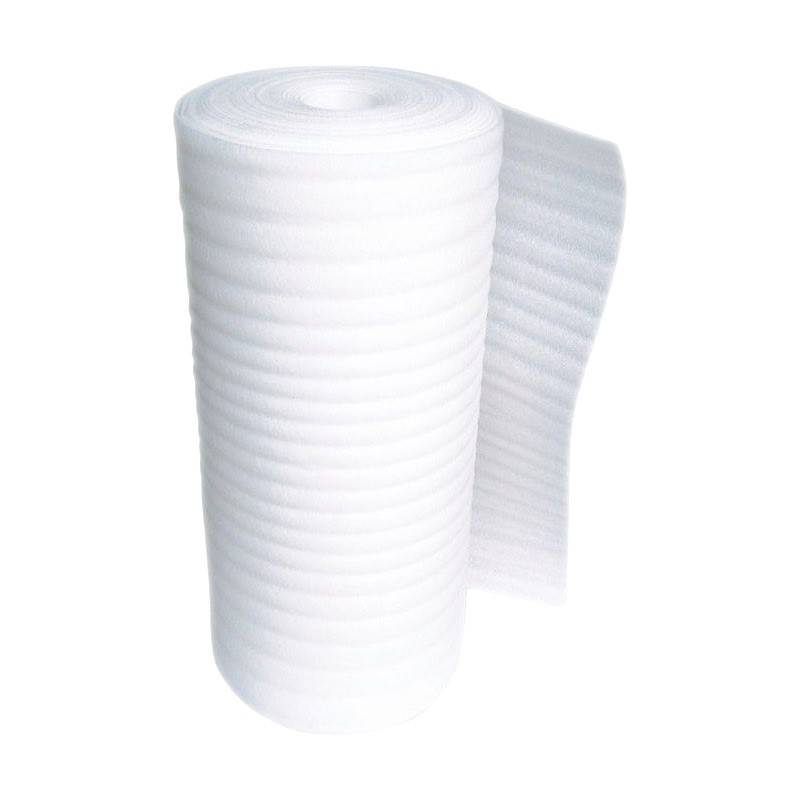

Фото: вспененный полиэтилен

  • Пенополиуретан.
  • Вспененная резина.

Фото: вспененная резина

  • Пенопластовая скорлупа.
  • Минеральная вата.

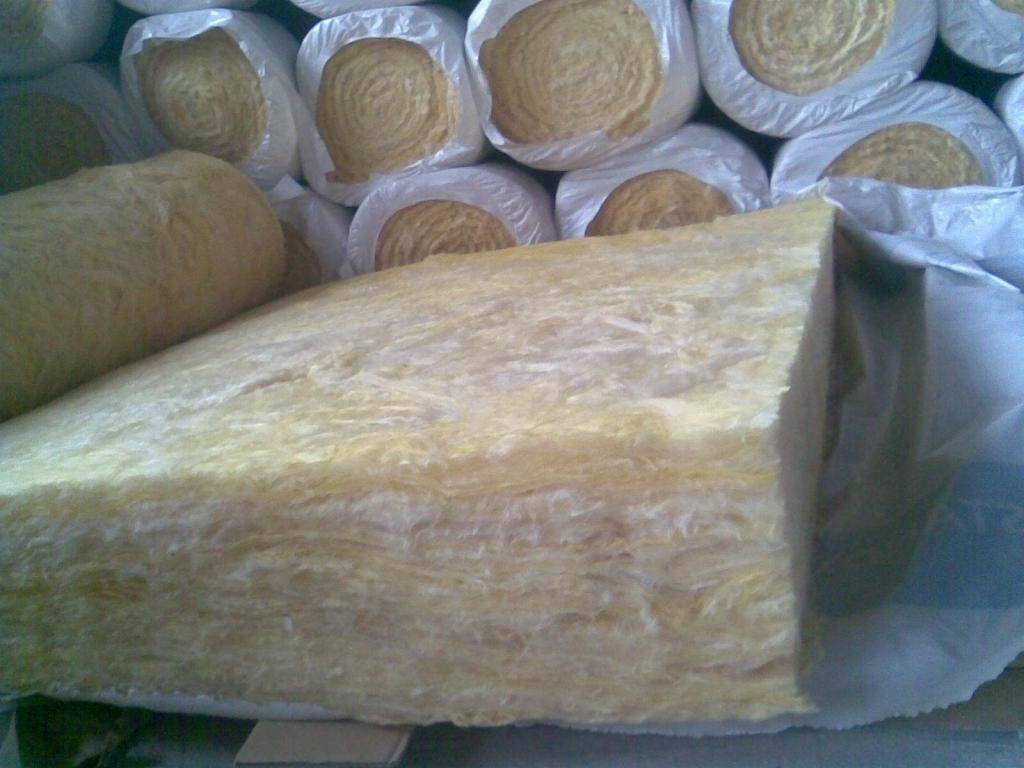

Фото: минеральная вата

Как избавиться от резонансного шума

Шумоизоляция канализационного стояка, производящего резонансный шум, направлена на то, чтобы погасить колебания, возникающие при прохождении стоков по трубе. Для этого необходимо выполнить надежное крепление труб к стенам. Лучше всего использовать в процессе специальные хомуты с резиновой прокладкой: они помогут погасить лишнюю вибрацию.

Нелишним будет также заполнить шумопоглощающим материалом пространство между трубой и перекрытием. Самый удобный вариант в этом случае – накладки из вспененного полистирола. Они продаются в сантехнических магазинах и изготовлены сразу под нужный диаметр трубы. Установить их довольно просто: заведите накладку в отверстие в перекрытии, сквозь которое проходит стояк, стараясь просунуть ее поглубже. Снаружи оставьте около 15 см полистирола, закрепите его хомутами вокруг трубы.

Чем звукоизолировать канализационный стояк

Если причина шума канализации кроется не в колебаниях стояка, а в свойствах труб, придется производить более серьезные работы по шумоизоляции. Суть их состоит в том, чтобы укутать стояк слоем звукопоглощающего материала. В строительных маркетах можно найти следующие варианты таких материалов:

  • скорлупа из вспененного полиэтилена;
  • пенопластовая скорлупа;
  • накладки из пенополиуретана;
  • рулонные звукоизоляционные материалы.

На каждом из них указан уровень поглощения шума. Естественно, чем выше этот показатель, тем выше будет качество проведенных вами работ. Но не следует ориентироваться только на него, учитывайте при выборе и другие особенности звукоизоляции.

Итак, какой материал выбрать? Вспененный полиэтилен привлекателен своей низкой ценой. Но этот материал весьма недолговечен, уже через пару лет он начнет расползаться и перестанет справляться со своими функциями. К тому же из-за мягкости этого материала его довольно сложно монтировать. Зато этот материал предотвращает образование конденсата на трубах, снижая таким образом уровень плесени в санузле.

Пенопласт более долговечен и обладает более высокими шумопоглощающими свойствами. Устанавливать скорлупу из него довольно просто, но только на прямых участках канализации. Если вам требуется звукоизоляция для канализационного стояка, а остальные трубы трогать вы не намерены, вполне можно воспользоваться накладками из пенопласта. Но для изогнутых участков трубопровода лучше выбрать пенополиуретан: он допускает монтаж на кривых поверхностях.

Выбирая рулонные материалы, ни в коем случае не приобретайте изоляцию из минеральной ваты. Она практически не поглощает звук (в том числе и инфразвук, возникающий при механическом резонансе стояка). Зато наличие этого материала в жилом помещении способно спровоцировать аллергию у его обитателей.

Шумоизоляция стояка канализации

Процесс монтажа изоляции мало зависит от выбранного вами материала. Суть его проста: необходимо плотно обернуть трубу звукопоглощающим слоем и закрепить на ней. Крепление можно производить при помощи:

  • специальных хомутов;
  • стяжек для кабелей;
  • влагостойкого скотча;
  • проволоки.

В процессе очень важно следить за тем, чтобы крепежные элементы были затянуты довольно сильно, но при этом не рвали изоляционный материал. Под пластиковые хомуты лучше установить дополнительные резиновые прокладки. Шаг между креплениями должен составлять около 20–25 см

Шаг между креплениями должен составлять около 20–25 см.

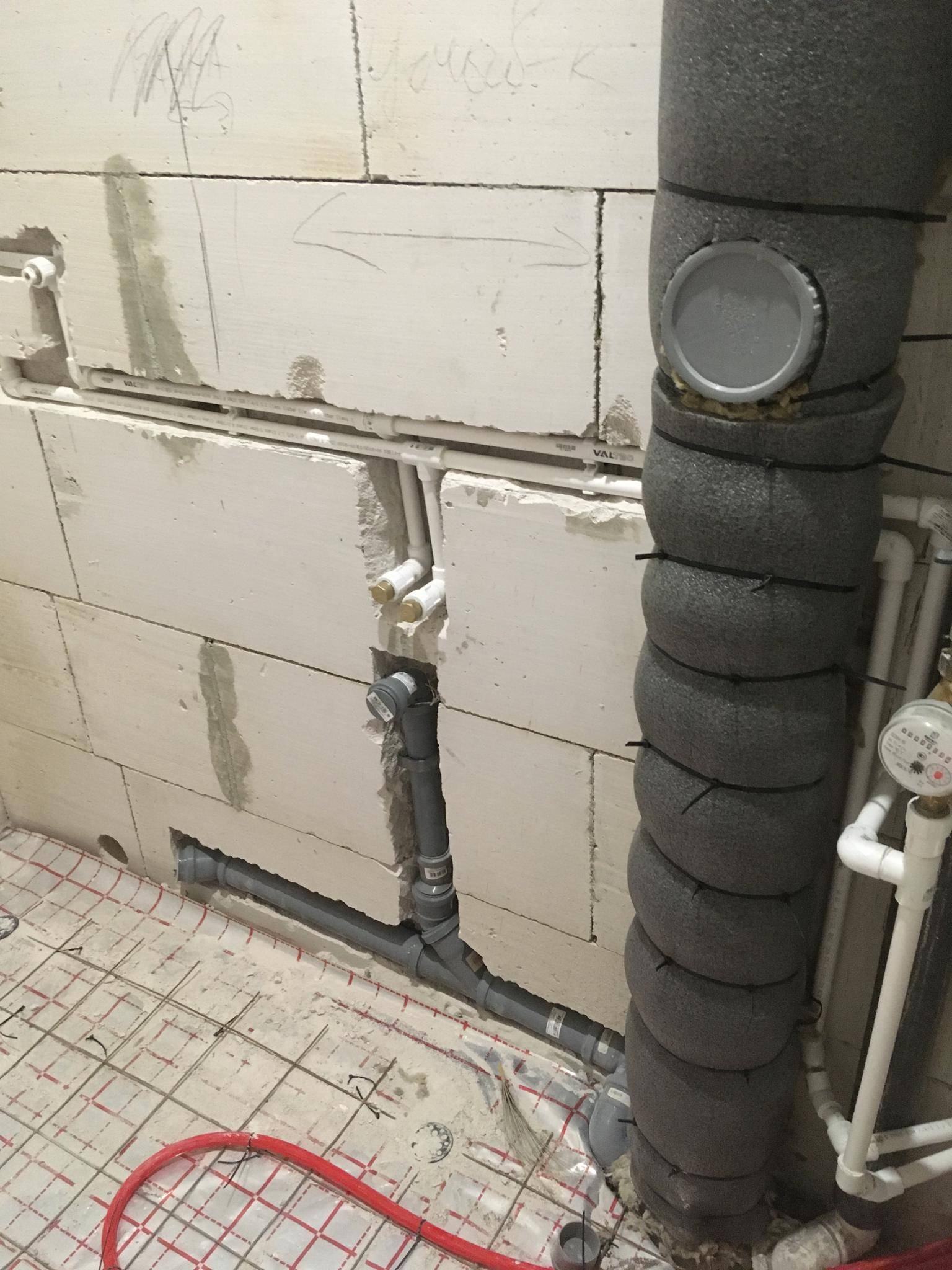

Если звукоизоляция стояка канализации производится с помощью скорлупы из любого материала, монтаж производится предельно просто. Скорлупу надевают на трубу, защелкивают, фиксируют скотчем для надежности. Если же выбраны рулонные материалы, с устройством изоляции придется немного повозиться.

В первую очередь отрежьте от рулона кусок, длина которого будет равна высоте трубы, а ширина – диаметру ее окружности. Оберните этим куском стояк таким образом, чтобы края материала соприкасались встык, а не внахлест. Для дополнительной фиксации можете проклеить этот стык строительным скотчем.

Закрепите слой материала выбранным вами способом крепления. Затем отрезайте от оставшегося рулона материала длинные полосы шириной 10–15 см и обматывайте ими стояк вокруг. Через каждые 20–25 см фиксируйте намотку скотчем или хомутами. Старайтесь притягивать материал к трубе как можно плотнее, чтобы не оставалось резонирующих участков.

Материалы для звукоизоляции канализационного стояка

Отражать звук могут очень плотные материалы – тяжелый бетон, силикатный кирпич, прессованная резина и другие аналоги. Использовать их в санузле неудобно.

«Гашение», поглощение шума рассчитано на то, что вокруг трубы, с максимально плотным прилеганием к ней, располагается слой звукопоглощающего материала. Сюда относятся рыхлые, сыпучие и текучие вещества, поглотить шум может как плотная жидкость, так и песок. Но с учетом особенностей конструкции канализации удобны пористые материалы в виде «скорлупы» или обмотки.

Звукоизолирующие мембраны и рулонные материалы

Для поглощения и частичной изоляции шума, идущего от инженерных коммуникаций, промышленность предлагает мембраны с дополнительными слоями защиты из вспененного каучука или полимеров, а также со слоем фольги. Обычно материал имеет клеевое крепление, прижимается вплотную к трубе и оборачивается вокруг нее так, чтобы края листа сходились не встык, а с нахлестом.

Алюфом R-TKСостав материала

Фактически этот материал выполняет одновременно функции тепловой и звуковой защиты.

Помимо названного материала, можно использовать практически любые рулонные материалы для звуко- и теплоизоляции, например, Звукоизол, Фольгоизол, Стопзвук, Пенофол, Энергофлекс, вспененный полиэтилен.

Их эффективность будет зависеть от:

  • состава, количества и толщины слоев;
  • способа крепления – простое обертывание или монтаж на клей, с плотным прилеганием к трубе (более эффективное решение).

При значительном уровне шума можно использовать два слоя одного материала или по слою разных. Например, вспененный полиэтилен в два слоя на клей и поверх звукоизолирующая мембрана в одни слой (внахлест).

В предложенном мастер-классе показано готовое решение для шумоизоляции на основе рулонного фольгированного материала, подходящего к нему металлизированного скотча и специальных стяжек для монтажа.

Здесь показан вариант с самостоятельным раскроем и креплением рулонного материала скотчем по всей поверхности стояка и прилегающим участкам.

Скорлупа из минеральной ваты или пенопласта

Этот вид шумоизоляции канализационного стояка в квартире подбирается четко по диаметру стояка и требует дополнения для защиты стыков, прилегающих участков трубопровода.

Трубу заключают в «скорлупу», соединяя половины полых цилиндров с помощью специального клеящего края (на фото выше) или скотча. Монтаж такой изоляции показан на видео, однако эффективность системы именно для поглощения звука не слишком велика – гораздо лучше убираются тепловые потери.

https://youtube.com/watch?v=ZjBKrFVWbE8

Звукоизоляция стояка канализации с помощью короба

Жесткая конструкция выполняет в этом случае две функции – служит дополнительной преградой для проникновения шума и придает эстетичный вид коммуникациям. Если используется сыпучий поглотитель шума, третьей функцией короба становится ограничение заданного объема для наполнителя.

Создание короба из гипсокартона или аналогичных листовых жестких материалов подробно рассмотрено в статье «Как закрыть трубы в туалете». При этом в случае необходимости выполнения короба только на стояк канализации целесообразно использовать вариант с уменьшенным сечением конструкции.

Сама звукоизоляция выполняется с помощью минеральной ваты или специализированных материалов, например, ваты Кнауф Акустик. После этого монтируется короб – он будет защищать неплотную обмотку от механических воздействий и скроет ее неприглядный вид. Детально процесс монтажа короба рассмотрен в видео.

Засыпка в короб сыпучих материалов – редко используемый метод. В этом случае в качестве поглотителя шума используется песок, опилки, гранулы пенополистирола и другие аналогичные материалы.

Важно понимать, что ревизия и ремонт стояка в этом случае сильно затруднены, а появление течи может быть не замечено своевременно.

Данный способ шумоизоляции канализационного стояка своими руками в квартире не очень уместен, он больше подходит для частного дома.

Бесшумные трубы для канализационной системы

Полная замена старых канализационных труб в квартире на бесшумные – дорогостоящий, но эффективный способ.

Бесшумные трубы состоят из трех слоев:

  • внутренние гладкие поверхности выполнены из износостойкого гладкого полипропилена ;
  • в середине находится пластиковая масса, смешанная с минеральным порошком, успешно приглушающая шумы;
  • верхнее покрытие состоит из устойчивого к механическим повреждениям полипропилена.

Подобная конструкция помогает существенно снизить уровень шума спускаемых сточных вод, а также инфразвук.

Изделия можно отличить от обычных по виду: они белого цвета, с утолщенными стенками, вдоль всей трубы нанесены зеленая и красная полосы.

Среди недостатков – не слишком долгий срок службы (примерно 20 лет) и высокая цена.

Соблюдая перечисленные рекомендации, можно улучить условия проживания в квартире, своими руками снизив уровень шума канализационных труб.

Как сделать короб для канализации

Чтобы спрятать некрасивые коммуникации в санузле, можно использовать готовые сантехнические короба. Они представляют собой перфорированные П-образные оболочки из тонкого металла. Чаще применяются для маскировки отопления и водопровода, но можно установить и в санузле.

Для монтажа заводского короба не нужно сооружать каркас. Вдоль кромок предусмотрены крепежные уголки, которые прикручиваются саморезами к стене или приклеиваются силиконовым клеем.

Недостаток у таких конструкций только один — они не обладают шумоизолирующими свойствами. Поэтому канализационная труба должна быть уже обернута мембраной, минватой или помещена в скорлупу.

Дополнительную звукоизоляцию можно получить, если изготовить короб самостоятельно. Каркас сооружается из деревянных реек или металлических профилей. Сверху обшивается гипсокартоном, деревом, пластиком. При желании можно поместить внутрь минеральную вату.

Для обслуживания канализации необходимо обеспечить доступ к ревизионному люку. Это можно сделать способами:

  • предусмотреть небольшую дверцу в месте, где расположена ревизия;
  • в коробе обустроить съемную стенку;
  • установить сдвижные роллеты.

Если канализацию нужно будет вскрыть, достаточно прорезать отверстие в звукоизоляции.

Все чаще для маскировки труб в туалете используются готовые рольставни. Они декоративны и функциональны, легко открываются на всю высоту. К тому же установочные алюминиевые профили заполнены пенополиуретаном, что улучшает акустические свойства конструкций.

Шумоизоляция канализационных труб: способы решения

Шум и приятное времяпрепровождение в своей квартире – мало сочетаемые вещи. Лучший способ звукоизоляции – монтаж канализационной трубы, характерной особенностью которой является естественное поглощение шума. Внутренний слой таких изделий выполнен из полипропилена с наполнителями, промежуточный из полипропилена с минералами (микрокальцит), а прочный внешний слой из поливинилхлорида. Высокая стоимость труб с толстыми стенками оправдывает себя высокой способностью поглощения звука и большим сроком эксплуатации (в пределах 20 лет).

Канализационная труба с шумоизоляцией

Применение рулонного материала

Не менее эффективным методом устройства шумоизоляции канализационных труб является применение дополнительного теплоизоляционного слоя. Для поглощения звуков применяют следующие виды рулонного материала:

  • вспененный полиэтилен;

    Вспененный полиэтилен

  • пенополиуретановые чехлы;

    Пенополиуретановый чехол

  • минеральная вата;

    Минеральная вата

  • пенопластовая “скорлупа”;

    Пенопластовая скорлупа

  • изопропилен.

    Изопропилен

Рулонный материал закрепляют методом обматывания трубы. Звукоизолирующие пористые пленки нарезаются таким размером, чтобы ширины хватило полностью обернуть стояк. Края должны сходиться встык на протяжении всей длины.

Категорически запрещено использование монтажной пены и пенопластовой крошки при устройстве шумоизоляционного слоя для канализационных труб.

Устройство гипсокартонного короба

Качественная звукоизоляция устраивается с помощью монтажа каркаса из деревянных брусков или металлопрофиля. Конструкция обшивается гипсокартонными листами, которые будут закрывать канализационную систему и создавать дополнительный звукоизолирующий слой. Данный способ не портит эстетику помещения и дизайн квартиры в целом.

Короб из гипсокартона

Анжелика Бондарь

Что учитывать при выборе способа шумоизоляции

Выбирая самостоятельно оптимальный материал для максимально эффективной звукоизоляции канализационных трубопроводов, рекомендуется обращать внимание на общее количество поглощаемых изоляцией децибел. Как показывает практика, даже самый дорогой материал обеспечивает поглощение шума на 15-20% меньше, чем заявленный на этикетке показатель

Как показывает практика, даже самый дорогой материал обеспечивает поглощение шума на 15-20% меньше, чем заявленный на этикетке показатель.

Желательно отдавать предпочтение материалам, обладающим достаточно жёсткой внешней стороной, что заметно продляет гарантированные производителем эксплуатационные сроки.

Материал Уровень звукопоглощения Достоинства Недостатки
«Шумопласт» 24-32 дБ Незначительная усадка, долговечность, простой монтаж. Относительно высокая стоимость.
Вспененный полиуретан до 0,95% Эластичность и гибкость, доступная цена. Разрушается под УФ-лучами и при нагреве.
Teksound до 28 дБ Гибкость и эластичность, лёгкость и простота монтажа. Относительно высокая стоимость.
«Аудек» до 0,95% Экологическая безопасность и простота монтажа. Относительно высокая стоимость.
Isoplast до 27 дБ Экологическая безопасность и простота монтажа. Высокая стоимость.
«Шумоизол» до 27 дБ Долговечность, эластичность и гибкость. Относительно высокая стоимость.
«Звукоизол» до 23 дБ Доступная цена, простота монтажа, экологичность. Не выявлены.

Категорически не рекомендуется использовать для звукоизоляции канализационных систем монтажную пену. Такой материал не способен полноценно поглощать звуки.

Также следует отказаться от применения минеральной ваты и шумовых изоляторов, которые имеют в своём составе такой материал.

Использование минеральной ваты в жилых помещениях запрещено санитарными нормами, а также может стать причиной появления сложных заболеваний кожных покровов и органов дыхательной системы.

Советы по выбору звукоизолирующих материалов

После того, как все возможные мероприятия по минимизации уровня структурных шумов завершены, осталось выполнить шумоизоляцию свободной поверхности труб.

Рулонные – те, что можно нарезать на полосы необходимой длинны. Рулонную шумоизоляцию монтировать необходимо таким образом, чтобы материал максимально плотно прилегал к поверхности трубы и не имел зазоров в местах стыка. Замеряется диаметр трубы, отрезается полоса соответствующего размера. Материал оборачивается вокруг трубы так, чтобы стыки прилегали вплотную друг к другу. Фиксируют материал с помощью строительного скотча, который при этом нужно довольно сильно натягивать. Если зазор между стеной и трубой минимальный, лучше выбирать рулонную пенополиуретановую изоляцию;

В виде скорлупы. Для изоляции труб подойдет скорлупа из пенопласта. Монтировать ее очень просто. Две половины скорлупы имеют соединение типа паз-зуб. Две половинки прислоняются к трубе и либо просто защелкиваются, либо одна половина размещается над другой и зуб просто заводится в паз. После соединения скорлупу также рекомендуют зафиксировать скотчем;

В виде ленты. Специальная звукоизоляционная лента просто наматывается на трубу. Производить намотку нужно таким образом, чтобы каждый последующий виток перекрывал предыдущий не менее чем на 1/3 его ширины. Тогда слой изоляции получиться равномерным и без зазоров. Если толщина ленты небольшая, можно выполнить намотку в несколько слоев. Это повысит степень звукоизоляции;

В виде кожуха. Кожухи производятся из вспененного полиэтилена и бывают разных диаметров. Подбирают кожух методом измерения диаметра трубы, которую необходимо шумоизолировать. Наружный диаметр трубы должен равняться внутреннему диаметру кожуха

Обратите внимание, что на полиэтиленовых цилиндрах есть технологический шов, он тонкий и имеет более темный цвет. Разрезать кожух нужно именно в этом месте. После того, как вы оденете полиэтилен на трубу, нужно соединить торцы с помощью скотча или хомутов

Помимо звукоизоляции, кожух из полиэтилена предотвратит и образование конденсата на поверхности труб в холодное время года

После того, как вы оденете полиэтилен на трубу, нужно соединить торцы с помощью скотча или хомутов. Помимо звукоизоляции, кожух из полиэтилена предотвратит и образование конденсата на поверхности труб в холодное время года.

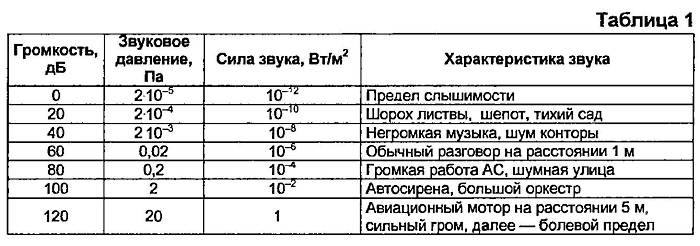

Обратите внимание на таблицу ниже, в которой приведено сравнение уровня шума с понятными для пользователя примерами. При выборе шумоизоляционного материала обращайте внимание на надписи на упаковке. Там всегда указывается уровень шума, который он может поглотить

С помощью таблицы вам будет проще ориентироваться

Там всегда указывается уровень шума, который он может поглотить. С помощью таблицы вам будет проще ориентироваться.

Способы шумоизоляции

Лучшая изоляция канализационных труб — это поглощение шума самой трубой. Разработаны такие изделия, в состав пластмассы которых входит минеральный порошок. Это может быть микрокальцит, состоящий из мраморной муки или пудры. Вместо мрамора применяются также доломит, известняк и мел. Такие звукопоглощающие изделия отличаются более толстыми стенками, цветом (белым) и продольной маркировкой полосами красного и зеленого рис. 2).

Рисунок 3. Пластиковая труба с полиэтиленовым стаканом.

Между ними находятся надписи о производителе, о величине ослабления шума и о других параметрах трубы. Стоят такие материалы довольно дорого. Срок их службы составляет примерно 20 лет.

Состоят такие трубы из нескольких слоев. Внутренний выполнен из полипропилена с наполнителями. Средний — из полипропилена с минералами. Наружный слой самый прочный, выполнен из поливинилхлорида. Порядок установки труб:

  • отрезается кусок трубы по размерам;
  • размещаются уплотнительные кольца;
  • внутренняя и внешняя поверхность очищается от грязи;
  • на торец наносится силикон;
  • труба вставляется в раструб до упора, затем выдвигается из него на 10 мм;
  • труба крепится к стене.

Не каждый хозяин может купить такие трубы. Но это не беда. Звукоизоляция канализационных труб обычных пластиковых и чугунных тоже возможна. Чугунные стояки снимаются по частям и промываются средствами «Крот».

Рисунок 4. Крепежный хомут для трубы.

Далее можно поставить их на место или заменить на пластик. Преимущества такого ремонта:

  • не нужно трогать строительные конструкции;
  • все работы можно выполнить собственными руками;
  • расходы на материалы не очень высокие;
  • уровень шума снижается в сотни раз.

Если стояк собран целиком из пластиковых труб, то его необходимо отделить от перекрытий полиэтиленовым стаканом. Он состоит из пенополиуретанового наполнителя (рис. 3). От стен стояк отделяется специальными крепежными хомутами (рис. 4). Замена пенополиуретана обычным пенопластом или минеральной ватой не даст результата. Специальный хомут можно заменить вставкой из автомобильной камеры или из микропористой резины. С инфразвуками они справляются неплохо.

Изоляция труб и стояков на прямых участках выполняется достаточно просто. Нужен пенополиуретан, который продается в магазинах в виде узких и широких матов. Они обычно бывают свернуты в рулон. От мата отрезается кусок шириной, достаточной для обматывания трубы.

Труба оборачивается, материал звукоизоляции закрепляется скотчем. Узкий мат наматывается на стояк по спирали и тоже фиксируется скотчем. Звуки текущей в канализации воды не будут слышны.
