Технология бестраншейной прокладки водопровода

Подземное утепление

Подогрев кабелем

нутренний подогрев трубы кабелем

Подогревающим кабелем чаще всего осуществляют утепление ввода водопровода в дом, так как эту часть системы чаще всего не удается оставить под землей. В данном случае большая часть труб достаточно надежно защищена от замерзания и вам потребуется всего несколько метров обогревающего кабеля.

Его цена составляет от 400 до 600 рублей за метр, а потребляемая мощность 10 – 20 Вт.

Кабелем можно обвить трубу и затем утеплить ее подручным утеплителем, или же вставить его непосредственно в трубу на проблемном участке, тем самым полностью защитив трубу от замерзания.

Утепление воздухом

Схематическое расположение труб

Суть данного способа заключается в том, чтобы водопроводные трубы не закапывались прямо в землю, а проходили внутри трубы большего диаметра, тем самым уменьшая воздействие холода. Таким образом, создается воздушная прослойка между водопроводом и промерзающей сверху землей. Также такая система обогревается естественным способом от внутреннего тепла земли.

Пластиковые коммуникационные трубы необходимого диаметра стоят относительно недорого. Однако следует отметить, что утепление наружного водопровода таким способом возможно только при частичной или полной реконструкции системы. Его применение наиболее рационально в момент прокладывания труб.

Высокое давление

Данным способом можно произвести утепление водопровода на даче или частном доме, если вы не собираетесь проводить там зиму

Часто случается так, что загородные участки не очень приспособлены к морозам – их утеплению не всегда уделяется должное внимание, учитывая то, что вы находитесь там только в теплое время года. В результате замерзшая вода разрывает трубы, и они приходят в полную негодность. Вода, находящаяся под высоким давлением не подвержена замерзанию – это свойство можно использовать вместо наружной теплоизоляции, экономя, таким образом, средства на ее покупку и установку

Вода, находящаяся под высоким давлением не подвержена замерзанию – это свойство можно использовать вместо наружной теплоизоляции, экономя, таким образом, средства на ее покупку и установку.

Однако это решение подходит только для систем, которые не будут эксплуатироваться на протяжении зимнего периода времени. Как только вы создадите необходимое давление в трубах – использовать их по назначение не представится возможным.

Испытание труб давлением: фото

Порядок работ выглядит таким образом:

• Предварительно система проверяется на предмет возможности нагнетания давления равного 5 атмосферам – трубы должны выдерживать это давление; Необходимые данные можно найти в заводской аннотации к изделию. Также она осматривается на наличие трещин, течи и других механических повреждений – в дальнейшем они могут привести к постепенному стравливанию давления и замерзанию труб;
• Затем в систему врезается погружной насос, посредством которого будет создаваться необходимое давление – их стандартная мощность нагнетания равняется 5 – 7 атмосферам. Сразу после насоса необходимо установить обратный клапан;
• После проведения всех вышеупомянутых операций необходимо закрыть кран на ресивере и включить насос. После нагнетания необходимого давления насос выключается, и трубы будут надежно защищены от замерзания и разрыва. Чтобы привести систему в работоспособное состояние достаточно просто стравить давление;

Горизонтально направленное бурение

Закрытая прокладка трубопровода — высокотехнологичный процесс, реализуемый благодаря использованию буровых комплексов. Раздел посвящен описанию горизонтально направленного бурения (подробнее: “Преимущества прокладки труб методом ГНБ – как выполняются работы”). Это оптимальный вариант укладки труб закрытым способом.

Процесс горизонтально направленного бурения:

1. Бурение пилотной скважины. На этом этапе задействовано навигационное оборудование, придающее ей направление.
2. Расширение скважины до необходимых размеров.
3. Укладка труб.

Пилотную скважину еще называют экспериментальной. Ее бурение является самым важным этапом в прокладке закрытых труб. Для этого используется буровая головка с интегрированным излучателем. Она крепится к гибкой приводной штанге. Благодаря этому рабочие смогут контролировать процессом бурения. В такой системе присутствует отверстие, куда подается специальный раствор, охлаждающий установку снижающий трения и защищающий скважину от разрушений.

В буровой головке имеется передатчик. Он отсылает сигналы на локатор, так она и управляется. Основная ответственность лежит на операторе. Он регулирует положение головки, контролируя весь процесс бурения. Его задача — не допустить отклонение в скважине от проектной траектории. Горизонтально направленное бурение — сложный процесс с высоким уровнем автоматизации. Для реализации данного метода необходимо точное планирование и современное оборудование.

Нужно ли утеплять водопроводные трубы под землей

С проблемой замерзания воды в водопроводных системах, проложенных глубоко под землею или под тротуарной плиткой, сталкиваются многие владельцы частных домов. Чтобы зимой не остаться без нормального водоснабжения, а по весне не восстанавливать лопнувшие трубы, необходимо грамотно подойти к организации монтажа водопровода.

Случается, что домашние водоводы прокладывают в земле без учета глубины промерзания грунта. В сильные морозы земля замерзает, вода в трубах превращается в лед и нарушается целостность проложенного водопровода. Величина зимнего промерзания почвы зависит от климатических условий региона.

Карта промерзания грунтов

Планируя устройство водопроводной сети, необходимо в обязательном порядке обратить внимание на этот фактор. Хотя случаются такие обстоятельства, когда затраты по размещению трубопроводов с учетом точки промерзания, слишком значительны и превышают предусмотренную смету расходов

Тогда приходится прокладывать водопровод без учета величины промерзания грунтов. В этом случае стоит побеспокоиться об утеплителе и ответственно подойти к вопросу как утеплить водопроводную трубу в земле на небольшой глубине.

Как утеплить трубы водоснабжения самому

Перед тем, как утеплить водопроводную трубу в земле, выбирают подходящий вариант с учетом финансовых расходов на закупку материалов и осуществление работ, чаще останавливаются на использовании дешевых пенопластовых скорлуп высокой плотности. Некоторые домовладельцы используют оболочку из труб канализации сечением 110 мм, помещая в них ПНД трубопровод — воздух является самым лучшим теплоизолятором.

В последнее время популярность приобретает метод нагрева наружной или внутренней оболочки труб саморегулирующимся электронагревательным кабелем, в торговой сети реализуются готовые системы с фитингами для ввода электрокабеля внутрь трубопровода. Таким образом, достигается наивысшая эффективность работ по прогреванию водопровода.

Утепление ППС скорлупой

Скорлупа из пенопласта вследствие низкой цены, доступности и подходящих физических характеристик является оптимальным вариантом для решения задачи, чем утеплить трубу подземного водопровода на улице. Монтаж скорлупы своими руками на трубопровод из ПНД не представляет особых трудностей для любого хозяина и проводится в следующей последовательности:

• На поднятый из траншеи трубопровод одевают пенопластовую оболочку, защелкивая замки и сдвигая каждый сегмент приблизительно на 1/3 по отношению к противоположному элементу. Элементы фиксируют на поверхности скотчем или пластиковыми стяжками.
• После фиксации сегментов ППС трубопровод опускают в траншею на заранее подготовленную песчаную подушку толщиной 150 — 200 мм — это предотвратит перекос теплоизоляционной оболочки с возможным изломом.
• Затем траншею засыпают поднятым на поверхность грунтом, выкладывают снятый дерн.

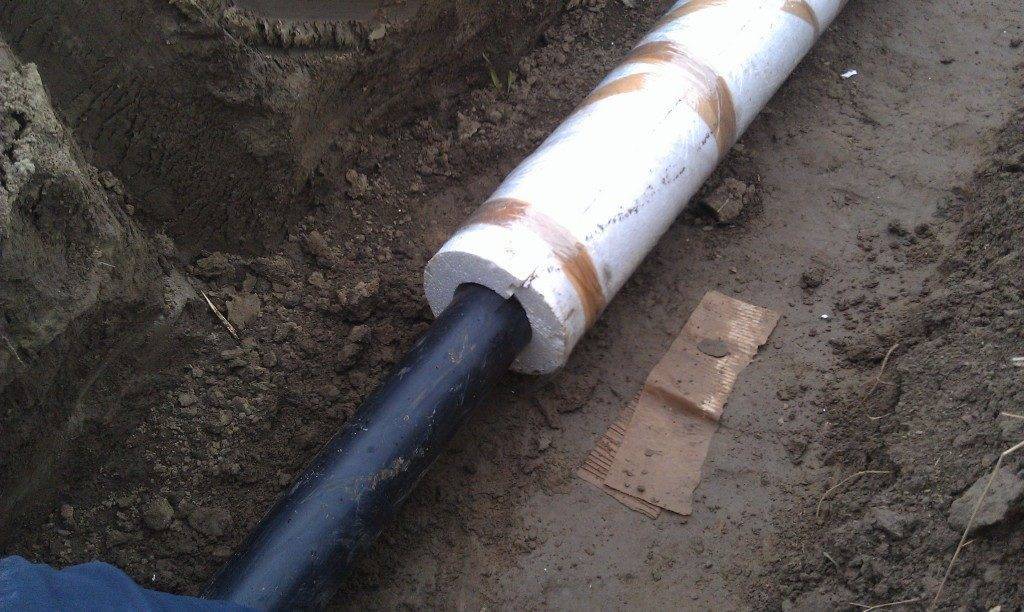

Монтаж ППС скорлупы

Утепление водопровода саморегулирующимся электрокабелем

Утепление подземного водопровода способом подогрева трубы электрическим кабелем — один из эффективных методов борьбы с промерзанием при неглубоком расположении водоподающей магистрали. Нагревательный кабель можно использовать по всей длине трубопровода или на отдельном участке, также его погружают внутрь трубной оболочки или оставляют снаружи, на поверхности трубы. На строительном рынке реализуют электрические кабели с фитингами для ввода в трубопровод, оснащенные герметизирующими резиновыми сальниками, сам провод имеет небольшую длину и обычно размещается на выходе напорной трубы из скважины. В этом месте эффективность его использования наиболее высока — нагретая вода будет поступать по всей магистрали от скважины до дома, предотвращая промерзание труб. К тому же прокладку кабеля в точке состыковки напорного трубопровода от электронасоса с водопроводной линией проще реализовать технически, чем в любом другом более труднодоступном месте, которого на протяжении всей водопроводной магистрали обычно нет.

Комплект с саморегулирующимся кабелем для помещения в трубопровод

Утепление трубы, когда водопровод находится в земле, а греть его электрокабелем нужно снаружи, проводят следующим образом:

• Располагают трубопровод ПНД на поверхности земли рядом с траншеей, очищают участок в местах прокладки электрокабеля от грязи.
• Обматывают трубную поверхность в месте контакта с электрокабелем фольгированным алюминиевым скотчем — это повышает теплопроводность оболочки в точке соприкосновения. Если провод размещают по прямой вдоль длины трубы, наклеивают одну или несколько прямых полосок фольгированного скотча, при спиральном размещении кабеля обматывают лентой полностью всю трубу.
• После укладки нагревательного провода прикручивают его тем же фольгированным скотчем к поверхности трубы по всей длине.
• Для снижения тепловых потерь обязательно используют наружную скорлупу из пенопласта ППС, пенополиуретана ППУ, которую одевают сверху разогревающего провода и фиксируют скотчем или пластиковыми стяжками.

Монтаж нагревательного электрокабеля на трубу

Для утепления водопроводных труб при индивидуальном водоснабжении чаще других используют недорогую скорлупу из пенопласта и самонагревающийся электрокабель, нередко оба способа совмещают. Проведение монтажных работ по размещению теплоизолирующей скорлупы и подогревающего провода не вызывает особых сложностей и не требует высокой квалификации, при знании технологии все действия в короткое время без больших трудозатрат может совершить один человек.

Пошаговая инструкция для самостоятельного выполнения прокладки

Когда план и смета готовы, закуплен материал и выбран способ соединения, можно приступать к прокладке ПНД в земле.

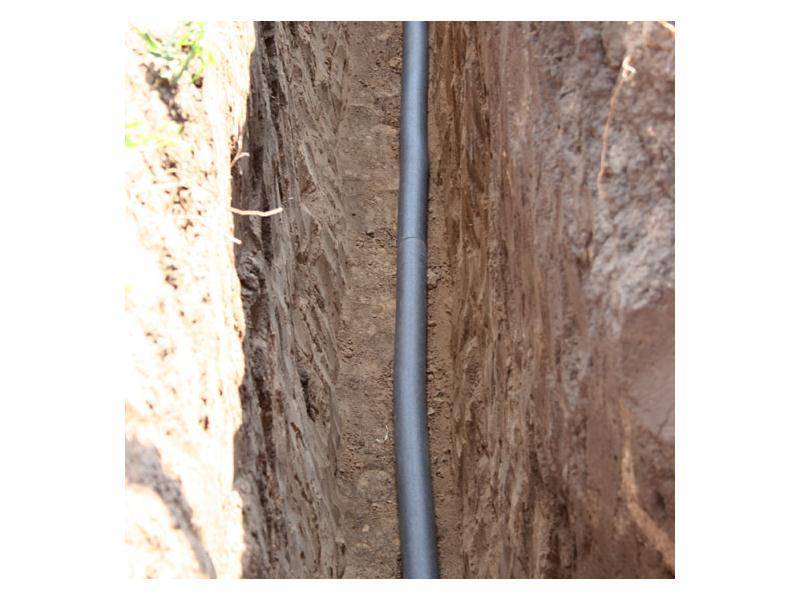

Шаг 1

На первом этапе копают траншею по ранее разработанной схеме. Форма выемки зависит от типа грунта и глубины залегания подземных вод. Простая и менее трудозатратная — прямоугольная форма. Выбирать этот вариант следует в том случае, когда глубина траншеи не более 1,5 метров, так как этот способ не предусматривает укрепление стенок.

Популярная форма — трапециевидная. Допускается для прокладки водопровода из ПНД на глубину от 1,5 метров и ниже, что актуально для большей части России. При этом не требуется дополнительно укреплять стенки.

В местах, где близко залегают грунтовые воды, рекомендуется выбирать смешанную форму с укреплением. Ширину определяют исходя из данных сборника СНиП 2.04.02-84. В среднем она варьируется от 0,5 до 0,8 метра.

Если трасса водопровода находится в труднодоступном для техники месте или длина небольшая — 5–10 метров, можно выкопать траншею вручную. В остальных случаях лучше обратиться к экскаваторщику, тем более если источник воды находится за пределами участка и врезается в существующий водопровод.

Вдоль трассы вбиваются колышки по двум сторонам будущей траншеи, натягивается веревка. В последующем это станет ориентиром для выемки грунта. Землю убирают в отвал.

Шаг 2

Следующим шагом трубы ПНД компонуются в цельную систему водопровода. Подается вода под напором для проверки герметизации. Если водопровод получается длинный, и его неудобно монтировать на поверхности, участки труб укладываются сразу в траншею. Сваривать в таком случае лучше муфтовым методом. Далее необходимо утеплить трубопровод по всей длине.

Перед укладкой дно траншеи засыпают слоем песка 15 сантиметров. Также следует засыпать песком уложенную трубу ПНД, это облегчит доступ к системе в случае аварийной ситуации

Шаг 3

Последний шаг — врезка в дом, устанавливается запорная арматура. Грунт из отвала засыпается обратно в траншею, выравнивается.

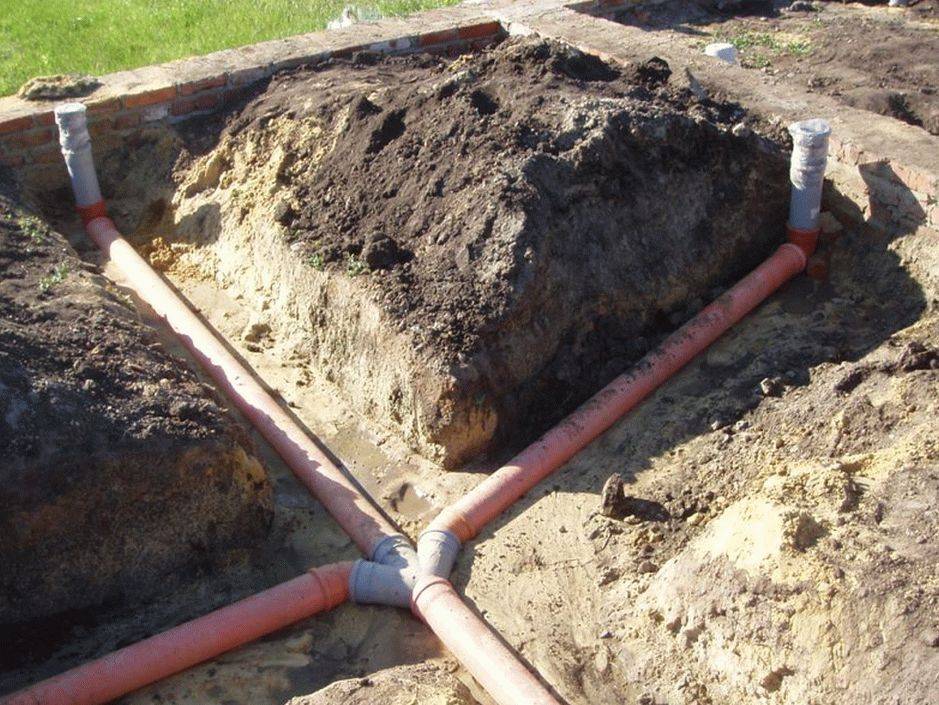

На какую глубину закапывать канализационную трубу

Если было принято решение самостоятельно создавать систему канализации в своем доме, то нужно учесть множество нюансов. Нужно предварительно подготовиться к работе, изучив теоретический материал.

Сегодня специалисты разработали множество новых идей для прокладки канализационных труб. Те методы, которые использовались тридцать или даже двадцать лет назад, сегодня никому не интересны. Они являются морально устаревшими. Раньше считалось вполне нормальным явлением иметь туалет на улице.

Но в данное время это просто нетерпимо даже в селах. Нужно сразу сказать, что можно нанять профессионалов, которые выполнят все работы за вас. На сегодняшний день люди стараются сэкономить средства. Поэтому все работы будем выполнять своими руками.

Септик готовый к установке

Самый лучший вариант – это использование септика. Его устанавливают в заранее подготовленную большую яму, которую называют котлованом

Важно, чтобы септик располагался не ближе, чем пять метров к дому. Минимально допустимая глубина погружения септика – полтора метра

Для того чтобы септик не разрушился от давления грунта по бокам, в некоторых случаях для надежности создают стены по принципу саркофага. Используется опалубка из бетона. Такая конструкция также защищает септик от воздействия грунтовых вод, которые могут навредить всей конструкции.

От того, насколько глубоко будет расположен септик, зависит глубина прокладки канализационной трубы, которая выводится из дома

Очень важно, чтобы канализационная труба от дома до септика не была усложнена поворотами в виде колен или изгибов. Самый лучший вариант – прямая без изгибов труба

Важным фактором является глубина промерзания грунта. В каждом регионе эта глубина может быть разной. Потому не помешает обратиться к специалистам, которые подскажут глубину промерзания почвы в самые холодные месяцы года в вашем регионе. В противном случае зимой канализация может не проходить из-за того, что трубы промерзнут. Однако стоит заметить, что нельзя прокладывать трубу меньше, чем на 70 сантиметров от поверхности.
Чаще всего труба прокладывается на глубине полуметра. Данное условие актуально, если сверху не будет никакой дороги или снег не будет убираться на том участке.

И есть еще один очень важный момент. Не стоит думать, что трубу нельзя закапывать выше уровня промерзания. И вот почему. Например, если расстояние от дома до септика составляет пятнадцать метров. Уклон, как известно, должен быть примерно три сантиметра на один метр трубы.
К этому значению прибавляется начальная глубина укладки трубы. Здесь даже не стоит считать глубину, на которую придется закопать септик. Тут потребуется экскаватор, который должен копать котлован пятиметровой глубины. А что если при работе будет вскрыто подводное течение? Яма просто будет наполняться водой, а канализация останется в септике. К тому же существуют требования государства касательно установки септика.

Запрещается нарушать водные каналы и загрязнять окружающую среду. В конце концов, придется потратить много денег на выполнение сложных работ.

В такой ситуации уместно позаботиться о качественном утеплении трубы, чем зарывать ее на немыслимую глубину. Да и нужно сказать, что промерзание канализационных труб случается крайне редко – в сильные морозы. В основном же канализационные стоки имеют достаточную температуру, чтобы не замерзнуть по пути от дома к септику.

Дополнительная защита от замерзания давление и кабель

Еще один эффективный метод теплоизоляции — утепление водопровода способом подогрева трубы кабелем. Суть этого подхода в том, что к трубе снаружи прикрепляется обогревающий кабель по всей длине. Сверху  оборачивается обычным слоем утепления, которые были описаны ранее.

Такой подход применим на дачах и приусадебных домах, где нет постоянного потока воды, и трубы могут оттаять только к началу осени. При использовании подогрева с помощью кабеля можно ускорить процесс разморозки, либо вообще его не допустить.

Как утеплить трубы кабелем? Его обматывают вокруг трубы с шагом 10-20 см. Мощность обогрева должна находиться в пределах 10-12 Вт/м (Ватт на метр). Чтобы уменьшить потребление электроэнергии при обогреве можно использовать термодатчики, расположенные в нескольких местах на всем расстоянии, где проходят утепленные трубы для водопровода . В случае, когда температура опускается ниже +5 градусов, система управления оповещает хозяина СМС-сообщением или письмом на электронную почту. Также можно настроить автоматическое включение обогрева при достижении данной температуры.

Имеет право на жизнь еще один интересный метод защиты коммуникаций от замерзания зимой – вода под давлением. Возможно вам известно, что вода, находящаяся под давлением, не замерзает. И если в водопроводе на всем участке, до входа в дом, создать давление в 3-5 атмосфер – она не промерзнет зимой. Такой метод подходит для дач или загородных домов, которые зимой не используются. С наступлением тепла, можно открыть кран и спустить воду, чтобы давление выровнялось.

Для реализации этого приема нужно иметь ресивер (расширительный бак), насос и обратный клапан после насоса.

Закрываем кран перед ресивером, насос накачивает давление в системе до 3-5 атмосфер, после чего можно оставлять систему на зиму, предварительно убедившись, что давление остается постоянным.

Методы бестраншейной прокладки

Одним из перспективных методов укладки полипропиленовых труб является бестраншейный монтаж, который отличается такими преимуществами:

• сокращение временных и финансовых затрат;
• сведение к минимуму вреда, наносимого окружающей среде;
• нет необходимости при прокладке рыть траншеи, уничтожать зеленые насаждения, разрушать асфальтовое покрытие.

Сегодня применяются такие методы:

Реновация — это технология, при которой старая труба разрушается одновременно с прокладкой новой. Применяется только в том случае, когда пропускной способности уже не хватает.

1. Санация, то есть замена старых труб на новые. Используют два способа выполнения работ:

• релайнинг, который подразумевает протяжку новой полипропиленовой трубы в старые, но здесь потребуется предварительный осмотр состояния уже стоящей трубы. Надо убедиться, что в ней отсутствуют посторонние предметы, мусор, диаметр старого трубопровода должен быть достаточным для прокладки нового;
• реновация — это технология, при которой старая труба разрушается одновременно с прокладкой новой. Применяется только в том случае, когда пропускной способности уже не хватает.

1. Прокалывание применяется при прокладке полипропиленовых труб с диаметром до 150 мм. Выполняется эта работа в несколько этапов:

• сначала по обеим частям трассы выкапываются два котлована;
• затем в одной из них размещается гидравлический домкрат, толкающий стальную небольшую трубу со стальным наконечником;
• при проталкивании труба наращивается, в ее полость вводится полипропиленовая труба;
• после прокола трубопровод подключается к необходимым системам.

Таким методом можно прокладывать полипропиленовые трубы только на небольшие отрезки, метод отлично работает при необходимости прокладки под домом, трассой, огородом и прочее.

Полипропиленовые трубы для монтажа трубопроводов применяются во многих областях, начиная от простых коммуникаций для дачного хозяйства и заканчивая канализационной либо водопроводной сетью. Сегодня применяются два метода прокладки трубопроводов, но самой оптимальной считается проведение под землей, которая позволяет не трогать надземные сооружения, не портить ландшафт.

Прокладка в земле отличается многими преимуществами, несмотря на необходимость проведения работ по копке котлована. Это позволяет сохранить их в неприкосновенности, вне зоны доступности ультрафиолетовых лучей, механические повреждения тоже сводятся к минимуму.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Как установить греющий кабель для обогрева труб

Для монтажа подготовить: фольгированный скотч, теплоизоляционный материал, греющий кабель (мощность 20 Вт на метр погонный).

Установка греющего кабеля поверх и внутри водопроводной трубы

Технология утепления водопровода кабелем:

• труба по всей длине (от скважины/колодца до дома) проклеивается фольгированным скотчем;
• греющий кабель укладывается удобным способом с одинаковым шагом. Для кабеля мощностью 20 Вт оптимальным будет шаг в 100-150 мм. Для менее мощного кабеля, шаг уменьшается. Наиболее удобным способом укладки кабеля является обматывание трубы по спирали;
• кабель фиксируется фольгированным скотчем;
• на трубу устанавливается утеплитель. Трубы из вспененных полимеров, базальтовые цилиндры или скорлупа ППУ одевается на трубу. При этом необходимо следить, чтобы диаметр трубы соответствовал внутреннему диаметру сегментного утеплителя. Рулонные утеплители перед началом работ разрезают на полосы, которыми обматывают трубу и фиксируют хомутиками или проволокой. Их задача удержать утеплитель в заданном положении.
• утеплитель фиксируется на трубе скотчем (сантехническим). Обмотка скотчем выполняется очень плотно. Основная задача обмотки – гидроизоляция, т.е. предотвратить попадание на утеплитель грунтовой воды;
• дополнительно утеплить трубу в месте выхода на поверхность почвы. В качестве вариантов предлагаются следующие: дополнительная обмотка утеплителем или обустройство короба, в который будет помещен утеплитель.

Независимо от способа утепления есть смысл выбирать только качественные материалы и монтировать их согласно инструкции. Конечно, это влияет на бюджет мероприятия, но затраты такого рода окупаются в будущем. А морозная зима не принесет неприятных сюрпризов в виде отсутствия воды ввиду ее замерзания в трубах или разрыва в системе водоснабжения.

Укладка труб ниже глубины промерзания

Этот метод целесообразно использовать, если зимой грунт промерзает не глубже, чем на 170 см. От колодца или скважины копается траншея, дно которой на 10-20 см ниже этой величины. На дно подсыпается песок (10-15 см) трубы укладывают в защитном кожухе (гофрированном рукаве), потом засыпаются землей.

Чтобы не пришлось водопровод на улице утеплять в морозы, Сделать это лучше заранее

Это самый простой способ сделать зимний водопровод на даче, но он  — не самый лучший, хоть и самый дешевый. Его главный недостаток — при необходимости ремонта придется снова копать, причем на всю глубину. А так как определить место течи при таком способе прокладки водопровода сложно, работы будет много.

Чтобы ремонтов было как можно меньше, мест соединения труб должно быть как можно меньше. В идеале их не должно быть совсем. Если расстояние от источника воды до дачи больше, делайте соединения тщательно, добиваясь идеальной герметичности. Именно стыки текут чаще всего.

Выбор материала для труб в этом случае — не самая простая задача. С одной стороны сверху давит солидная масса, потому нужен прочный материал, а это — сталь. Но сталь, уложенная  в земле, будет активно корродировать, особенно если грунтовые воды высоко. Решить проблему можно хорошо загрунтовав и прокрасив всю поверхность труб. Причем желательно использовать толстостенные  — их на дольше хватит.

Второй вариант — полимерные или металло-полимерные трубы. Они не подвержены коррозии, но их нужно защищать от давления — укладывать в защитный гофрированный рукав.

Даже если канаву выкопали ниже уровня промерзания, лучше трубы все-таки утеплить

Еще один момент. Глубина промерзания грунта в регионе определяется за последние 10 лет — высчитываются средние ее показатели. Но во-первых, периодически случаются очень холодные и малоснежные зимы, и грунт промерзает глубже. Во-вторых, эта величина — средняя по региону и никак не учитывает условия участка. Возможно, именно на вашем кусочке промерзание может быть больше. Все это говорится к тому, что при укладке труб их лучше все-таки еще и утеплить, уложить сверху листы пенопласта или пенополистирола, как на фото справа, или уложить в теплоизоляцию, как слева.

Возможно, вам будет интересно прочесть «Как сделать автополив«.
