Разводка труб в ванной и туалете: способы, схемы, материалы

Снимаем старые трубы и ставим новые

Чтобы убрать старые коммуникации, перекройте воды и раздайте соединения для ее дренажа. Поснимайте резьбу и снимите все краны и муфты, разрежьте сварные соединения при помощи болгарки. Если до чего-то тяжело добраться, используйте перфоратор, оснащенный зубилом.

Когда все убрали, можно приступать к монтажу.

Если на стояке штуцер оснащен резьбой, прикрепите на него регулировочный вентиль, фильтр и счетчик для воды.

Трубы нужно прикреплять с элементами, применяя пайку. Установите гильзы и бочонки, затем включите паяльник, соблюдая при этом температуру порядка 260 градусов.

Не нарезайте их заранее на участки, а лучше соединяйте их постепенно, чтобы правильно подобрать размеры. Резать их следует ножовкой, зачищая при этом срезы канцелярским ножом.

Детали разогреваются в течение нескольких секунд. После того, как вы сняли с паяльника две части, их следует соединить немедленно, вжав до упора, но без сильного прижима.

Трубы нужно устанавливать вдоль стен пластиковыми хомутами, которые прижимаются к стене саморезами. Это позволит надежно зафиксировать и защелкнуть замки.

Проверьте качество своей работы, открыв холодную воду на 25 минут. Потом на такое же время включите горячую. Посмотрите, как будут вести себя соединения, резьбовые и запаянные. Если есть протечки, их потребуется тут же заменить.

Способы разводки труб и прокладки трубопровода

Способов разводки труб существует три:

• коллекторная;
• последовательная;
• разводка с проходными розетками.

Последний способ практически не используется, поэтому рассмотрим первые два из них.

Коллекторную разводку труб выполнить своими руками сложно, поэтому лучше ее доверить специалистам. При данной разводке на каждую из труб ставят запорные краны. При этом трубы ведут к каждому из приборов сантехники. Чтобы ее сделать есть возможность ремонтировать лишь определенный элемент без необходимости отключать всю систему подачи воды. При коллекторной схеме вода сможет равномерно распределяться по всем точкам своего использования, однако расход материала очень большой.

А вот последовательная разводка выполняется проще. При ней подразумевается, что магистральный трубопровод идет последовательно от одного предмета сантехники к следующему. Недостаток ее состоит в том, что напор воды осуществляется неравномерно, если все приборы работают в одно и то же время.

Способов прокладки трубопровода в ванной существует два:

• открытая разводка труб;
• скрытая.

При открытом варианте все трубы остаются на виду в ванной, а вот второй способ предусматривает их укладки в специальные ниши, которые потом заштукатуривают, тем самым скрывая их от взора владельцев квартиры.

Такой вариант достаточно сложный, также скрытую разводку нельзя создать в несущих стенах, а соединять при ней трубы можно только в доступных местах. Трубы, которые будут скрываться от глаз, оснащаются гофрорукавом для защиты от повреждений и для компенсации термического расширения трубопровода горячей воды от конденсата провода, по которому идет холодная вода.

Какие трубы выбрать для разводки водопровода в квартире

Водоснабжение в квартире идет от центрального стояка, предусматривает краны, фильтры, защищающие от механических и химических примесей, счетчики, отводные узлы к сантехнике и прочие соединения.

Использование стальных труб осталось в прошлом, медные еще встречаются, но популярность их тоже падает.

Медь

К достоинствам труб из меди относится универсальность – их можно использовать под горячую и холодную воду. Они не засоряются и хорошо противостоят коррозии, а продолжительность эксплуатации может составить около 70 лет.

Но минусы медных труб на фоне плюсов пластиковых изделий делают их использование нежелательным. Детали из меди дорогостоящие, монтаж стыков требует особых навыков – без специально обученного работника вряд ли получится это сделать, что приведет к дополнительным затратам.

Сейчас застройщики и жильцы, проводящие в квартирах ремонт, используют трубы из полимеров, которые разделяются на металлопластиковые и пластиковые.

Металлопластик

Металлопластик отличается долговечностью, гладкой внутренней поверхностью, повышенной устойчивостью к коррозии. Металлопластиковые трубы легко смонтировать самостоятельно. Это обусловлено высокой эластичностью материала, простотой устройства стыков и доступным инструментом для работы. Возможность изгиба под любым углом ведет к снижению затрат, так как уменьшается количество фитинга.

Соединение труб выполняется обжимкой или соединителями с резьбой. Использование обжимного фитинга исключает замуровывание соединений металлопласта – в результате температурных колебаний герметичность ослабляется. Это приводит к необходимости профилактических подтяжек обжимки примерно один раз в год.

Если будет использоваться обжимной фитинг, то понадобятся клещи для его опрессовки, а в случае выбора резьбовых соединителей – разводные ключи. В обоих случаях не стоит пренебрегать калибратором и занкером для устранения заусенцев на срезах.

Еще одним преимуществом является множество соединителей, позволяющих стыковать металлопластиковые трубы с изделиями из других материалов.

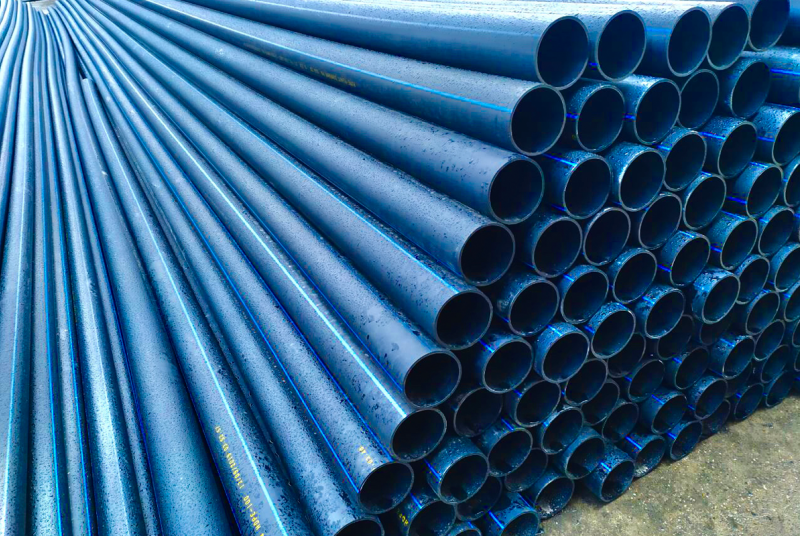

Пластик

Пластиковые трубы для транспортировки воды по химическому составу и свойствам разделяются на несколько видов. Самыми распространенными считаются:

• полибутилен;
• полиэтилен;
• ПВХ;
• полипропилен.

Полибутилен выдерживает температуру +90°С, поэтому трубы из него чаще всего используют для устройства теплых полов. Удобству монтажа таких сетей способствует высокая эластичность – трубы можно сгибать, а не использовать соединители. Спаянные без нарушения технологии стыки не дают протечек. Недостаток полибутилена – высокая цена.

Трубы из полиэтилена считаются бюджетным вариантом, поэтому и возможности их ограничены. Они не могут выдержать давление городского водопровода и температуры выше +60°С.

Это приводит к ограничению области их использования поливом приусадебных участков и водоснабжением неотапливаемых помещений

Такое применение возможно благодаря важному преимуществу полиэтилена – изделия из этого материала не разрушаются из-за замерзшей в них жидкости

ПВХ, или поливинилхлорид тоже относится к бюджетным материалам. Трубопроводы из него устойчивы к агрессивной среде и выдерживают температуру до +80°С. Трубы соединяются с помощью пайки или клея, но стыки обладают меньшей прочностью, чем само изделие. Для предотвращения аварий рекомендуется использовать аквастоп.

Полипропилен используется для устройства водопровода чаще, чем трубы из других материалов. Несмотря на бюджетную стоимость он обладает прочностью, выдерживает температуру воды до +130°С и может работать под давлением 12 атмосфер.

Стыкуют полипропиленовые изделия с помощью сварки. В результате материал соединителя сращивается с материалом трубы, что позволяет получать непротекающие стыки. Внутренние поверхности гладкие, на них не образуются засоры.

В число недостатков входит деформация от теплового расширения. Поэтому полипропиленовые трубы не укладывают в штробы. Нагретые горячей водой детали начинают деформироваться, что приводит к разрушению отделки в местах укладки.

Схемы разводки санузла

Выбор схемы разводки труб в ванной напрямую зависит от количества потребителей и от того, раздельно устраиваются ванна и туалет или вместе. Неправильно спроектированное подключение приведет к тому, что при работающем душе окажется неработоспособным туалет или какой-то другой элемент системы.

Подключать точки разбора к водоснабжению надо так, чтобы обеспечивалась одновременная работа всей сантехники. Для этого заранее стоит определить, какие сантехнические устройства могут работать одновременно, а какие никогда не включатся параллельно. Варианты правильных подключений могут быть такими, как описано дальше.

Объединенный санузел

В совмещенном санузле ванна и унитаз находятся в одной комнате и вряд ли здесь найдется место для чего-нибудь еще кроме раковины.

Если туалет и ванна находятся в разных комнатах, то их подключение к системе водоснабжения выполняется по-другому.

Ванная

Если в одной комнате разместить ванну, стиральную машину, душевую кабину, полотенцесушитель и еще что-то, то обязательно возникнут ситуации, в которых их работа будет пересекаться.

Чтобы не возникало проблем с напором воды, логично устроить коллекторную разводку канализации в ванной комнате для индивидуального подключения этих потребителей.

Туалет

В случае размещения туалета в отдельном помещении унитаз подключается непосредственно к стояку холодной воды. Расположение унитаза в индивидуальном помещении позволяет использовать его одновременно с другими потребителями, которые находятся в ванной. Время заполнения сливного бачка непродолжительно, поэтому его влияние на напор воды невелико.

Каким бы ни оказался выбор разводки труб в туалете, стоит также определить, как их оптимально проложить.

Нюансы для разных типов санузла

В многоквартирных домах встречаются санузлы нескольких типов:

• раздельный, в котором между ванной комнатой и туалетом имеется стена из бетона;
• совмещенный, не имеющий внутренних перегородок (некоторые владельцы демонтируют их, дополнительно увеличивая площадь помещения).

Совмещенный

В таком санузле магистрали водоснабжения разводят по стене по периметру помещения от стояка через прорезанные каналы. На местах подключения потребителей предусматривают муфты.

Шаровые вентили располагают в щитке или закрывают коробом. После укладки магистралей каналы в стене заделывают цементной смесью, а сверху устанавливают финишный отделочный материал (например, кафельную плитку).

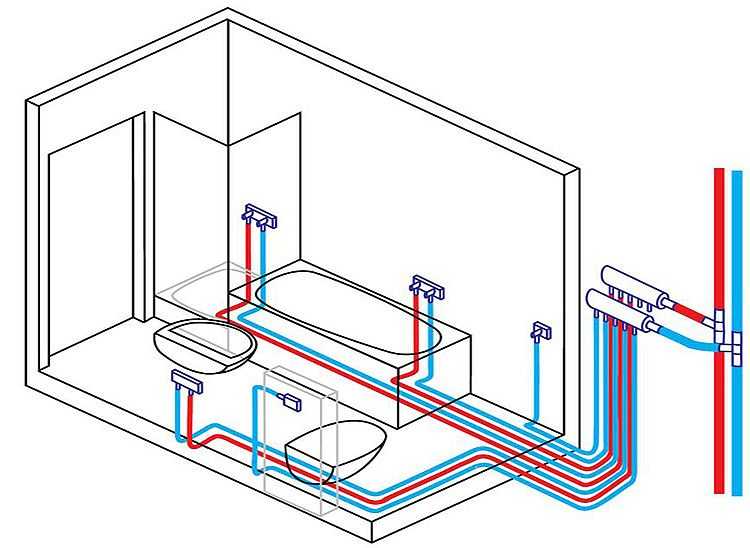

Разводка по периметру в совмещенном санузле.

Раздельный

При разводке в раздельном санузле в стене прорезают отверстие, необходимое для подвода канализационного слива или водопровода к стояку.

При необходимости предусматривают дополнительную точку подключения стиральной машины, радиатора отопления или полотенцесушителя (змеевик на стене прогревается циркулирующей горячей водой).

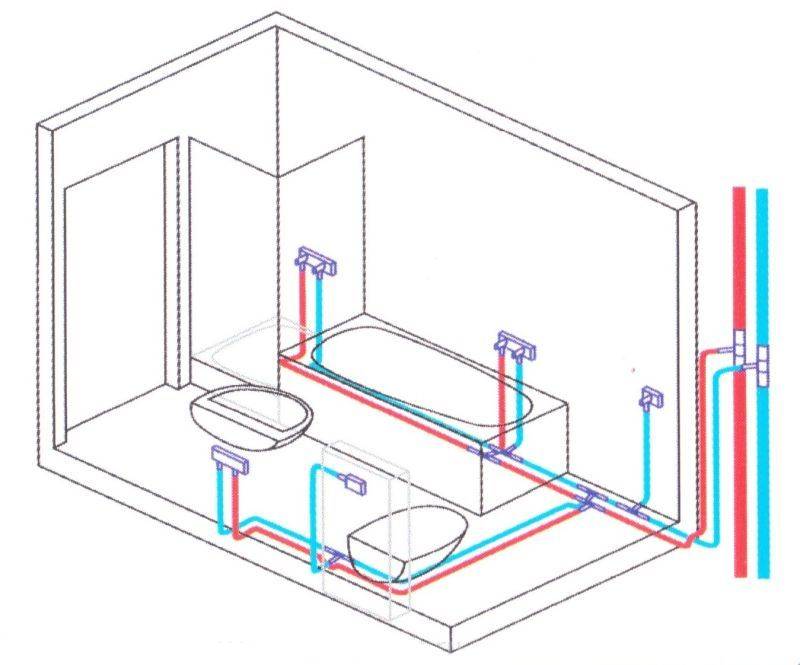

Разводка в раздельном санузле.

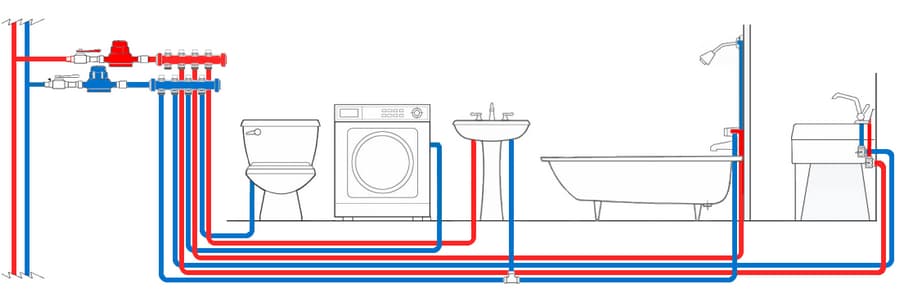

Лучевой или коллекторный способ

Данная схема разводки водоснабжения для квартиры большой площади является оптимальным вариантом. Ее также реализуют там, где планируется монтаж большого количества сантехники. Особенность разводки этого типа заключается в наличии коллектора.

Вода из стояка сначала поступает на него, а уже потом к потребителям, которыми в данном случае являются сантехнические приборы. Подключение каждого из них осуществляется отдельно, а не последовательно как в тройниковой системе.

Еще один плюс коллекторной разводки водопровода – это наличие возможности при возникновении поломки отключать только один прибор, а не перекрывать стояк как при последовательном способе. Это же преимущество позволяет устанавливать между точкой водозабора и коллектором разные устройства – редукторы, фильтры и другие.

Имеется возможность влиять на величину давления в системе, усиливая или уменьшая водяной поток. Также можно очищать воду от нежелательных примесей или насыщать ее полезными веществами.

К недостаткам коллекторной системы водоснабжения в квартире относят:

1. Значительная сумма затрат на ее обустройство.
2. Требуется намного большее количество водопроводных труб по сравнению с реализацией тройникового варианта.
3. Более сложная схема и поэтому неопытный исполнитель работ может столкнуться с серьезными проблемами уже на этапе ее проектирования.

Прежде, как провести водопровод в квартире с применением лучевого способа, сначала выбирают место расположения коллектора – с него будет происходить распределение потока холодной воды. Это же устройство потребуется смонтировать, когда горячее водоснабжение организовано по централизованной магистрали. Коллектор для ГВС размещают отдельно.

Между общими стояками и коллекторными узлами прокладывают трубы, на которых следует поставить запорные краны для водопровода в квартире. Эти элементы позволяют при необходимости полностью перекрывать подачу воды. В соответствии со сложившейся ситуацией на конкретном отрезке водопроводной системы устанавливают разные дополнительные элементы, такие, как фильтр грубой очистки, электрокраны и другие.

После завершения обустройства коллекторов, от них прокладывают трубы к каждому монтируемому сантехническому прибору. К душевой кабинке, ванне, умывальникам и раковинам подводят холодное и горячее водоснабжение. К стиральной машинке – автомату и бачку унитаза подают исключительно холодную воду.

При наличии в квартире полотенцесушителя его следует подключить к коллектору ГВС. Систему дополнительно в случае необходимости укомплектовывают фильтрами, редукторами и другими устройствами, способствующими беспроблемному функционированию водопроводов.

Между коллектором и потребителями располагают запорную арматуру, позволяющую перекрывать воду на отдельном конкретном участке при возникновении потребности в этом.

В некоторых случаях при устройстве водопровода в квартире лучшим решением будет сочетание коллекторной схемы разводки с тройниковой. Для этого к одному из ответвлений коллектора вместо одного подключают нескольких потребителей и последовательно соединяют их трубами.

Но в итоге у этой части водопроводной системы будут те же недостатки, что у тройниковой схемы. Например, при возникновении аварийной ситуации приходится полностью отключать данную часть магистрали.

Правила монтажа

Перед началом работ надо составить схему, на ней отметить все необходимые фитинги и элементы системы (счетчики, фильтры, краны и т.д.), проставить размеры участков трубы между ними. По этой схеме затем считаем чего и сколько необходимо.

При закупке трубы берите с некоторым запасом (метр-два), фитинги можно брать точно по списку. Не помешает договорится о возможности возврата или обмена. Это может понадобиться, так как часто в процессе, монтаж водопровода из полипропиленовых труб подкидывает какие-то сюрпризы. Они связны в основном с недостатком опыта, а не с самим материалом и случаются довольно часто даже с мастерами.

Пластиковые клипсы берут того же цвета

Кроме труб и фитингов, нужны будут еще клипсы, которыми крепят все к стенам. Они устанавливаются на трубопроводе через 50 см, а также возле окончания каждого отвода. Эти клипсы есть пластиковые, есть металлические — скобы и хомуты с резиновой прокладкой.

Для открытой укладки трубопровода в технических помещениях удобнее использовать скобы, для лучшей эстетики — для открытой прокладки труб в ванной или на кухне — используют пластиковые клипсы того же цвета, что и сами трубы.

Металлические хомуты хороши в технических помещениях

Теперь немного о правилах сборки. Саму систему можно собирать сразу,  нарезав отрезки труб нужной длинны, постоянно сверяясь со схемой. Так удобнее паять. Но, при недостатке опыта, это чревато ошибками — надо точно отмерять и не забывать добавить 15-18 миллиметров (зависит от диаметра труб), которые заходят в фитинг.

Потому рациональнее нарисовать систему на стене, обозначить все фитинги и элементы. Можно даже приложить их и обвести контуры. Так будет проще оценить саму систему и выявить недостатки и ошибки, если они есть. Данный подход более правильный, так как дает большую точность.

Далее трубы нарезают по мере необходимости, фрагменты из нескольких элементов соединяют на полу или рабочем столе. Потом готовый фрагмент устанавливают на место. Такая последовательность действий наиболее рациональна.

И о том, как быстро и правильно отрезать участки трубы нужной длинны и не ошибаться.

Виды разводки труб в ванной комнате

Существуют 2 варианта разводки труб в квартире: более простая в монтаже последовательная разводка и более сложная коллекторная. Каждый из них имеет свои плюсы и минусы

Коллекторная

В этом случае все сантехнические приборы подключаются к стоякам холодной и теплой воды параллельно через устройства, которые называются коллекторами. То есть каждое устройство в доме имеет свою индивидуальную магистральную линию, через которую он сообщается со стояком.

https://youtube.com/watch?v=17g4paGYXC8

Коллекторное устройство оснащается запорными кранами шарового типа. Каждый такой кран отвечает за водоснабжение одного прибора в помещении. В случае неполадки можно закрыть тот кран, который отвечает за сломанный прибор, а все остальные устройства будут работать, как положено. Как выглядит коллектор с кранами, можно посмотреть на фото ниже. Это устройство полностью умещается в специальный шкафчик.

Плюсы здесь очевидны:

1. Все приборы получают одинаковое количество воды.
2. Если одно устройство вышло из строя, не нужно полностью перекрывать водоснабжение. Достаточно просто на коллекторе закрыть кран на выходе магистрали, ведущей в поврежденное устройство.
3. Количества мест стыковок не так много. Поэтому можно проводить скрытую укладку трубопроводов, т.к. течь может возникнуть у коллектора или же на входе в само устройство. Эти места легко доступны.

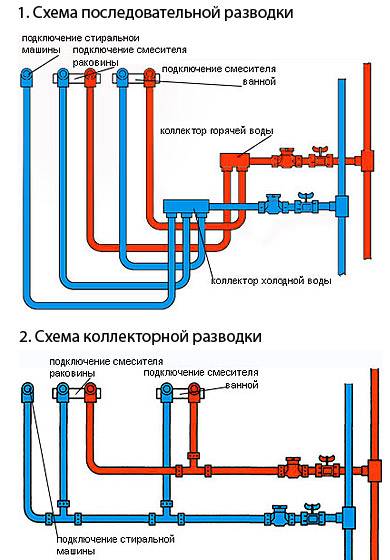

Виды разводки труб в ванной комнате.

Последовательная

Этот метод предполагает отвод трубопровода от стояка к первому потребителю воды, а от него через тройник к следующему и так далее до самого дальнего. Этот вариант больше подходит для квартир, где предусмотрено эксплуатация малого количества приборов.

Последовательная разводка выполняется легко и требует малого количества стройматериалов. Все работы можно выполнить своими руками. Существенным недостатком можно считать невозможность отключения одного из приборов от стояка в случае его поломки. Придется отключить всю систему водоснабжения, закрыв запорный кран. Еще один недостаток: при одновременном включении всех приборов, давление в системе ослабевает, и вследствие этого напора жидкости может не хватить для тех устройств, которые находятся дальше остальных от стояка.

Правила разводки системы водоснабжения в доме

Вначале выполняется подключение потребителя к водопроводной трубе для чего используется переходник с резьбовым соединением, на который устанавливается кран и дальше с помощью шланга подсоединяется точка водозабора.

Запорная арматура в первую очередь нужна для перекрытия подачи воды на случай поломки потребителя без необходимости остановки работы всей системы водоснабжения. После этого труба прокладывается по направлению к коллектору.

При этом выполняя все работы своими руками целесообразно придерживаться следующих правил:

Целесообразно не прокладывать трубопровод сквозь строительные конструкции

Но так как это практически невозможно, то отрезок, проходящий сквозь стены, помещается в металлический стакан.
Для облегчения ремонтных работ желательно трубы прокладывать на расстоянии 25–30 мм от поверхности стен.
При установке кранов для слива воды важно обеспечить небольшой уклон в сторону запорной арматуры.
При обходах внутренних углов помещений трубу прокладывают на расстоянии 15 мм, а по внутреннему углу отступают до 5 см.
Крепление трубопровода к стенам выполняется посредством специальных клипс, которые обязательно устанавливаются в углах. На прямых отрезках труб крепёж выполняется с шагом до 2-м.
Чем меньше водопроводная магистраль содержит поворотов и переходников, тем стабильней давление воды по всей её длине.

При подсоединении труб к коллектору обязательно устанавливают краны, благодаря которым обеспечивается возможность отключения конкретно взятого потребителя с целью проведения профилактики или ремонта.

https://youtube.com/watch?v=EXYScMYTJNo

Подсоединение насосной станции к внутридомовому водоснабжению

Очень часто подача воды в частных домостроениях обеспечивается за счёт скважины или колодца посредством насосной станции, создающей давление в трубопроводе. Насосное оборудование целесообразно размещать в подвальных помещениях, что обеспечивает его защиту от пагубного влияния внешних факторов особенно зимой.

От источников водозабора к станции обеспечения подачи воды подходит трубопровод сечением 32 мм, на конце которого, монтируется латунный фитинг. К фитингу подсоединяется тройник со сливной запорной арматурой для отключения водоснабжения в случае поломки водопроводной магистрали.

На следующем этапе подсоединяется обратный клапан для предотвращения обратного возврата воды. Для удобства сборки отдельных узлов целесообразно использовать соединительные элементы – «американки».

• устанавливается кран для подачи и отключения водоснабженья;
• монтируется фильтр сетчатой конструкции;
• если насос размещён в водозаборе, а остальные части системы в домостроении, то в трубе монтируется датчик контроля давления и гидроаккумулятор;
• устанавливается защита работы насоса на сухую;
• выполняется установка фильтрующего устройства тонкой очистки;
• подсоединяется переходник на трубопровод сечением 2,5 см.

В завершение выполняется проверка работы насосного оборудования путём запуска системы. Если всё в порядке, то проверяется качество соединений на возможность протечки и водопровод запускается в работу.

Системы водоснабжения

Водоснабжение загородных домов бывает:

• централизованным;
• децентрализованным.

В первом варианте источником воды служит общая на весь поселок водопроводная сеть. Для подключения к ней частного дома необходимо обратиться в ресурсоснабжающую организацию и получить ТУ на подсоединение. Последующую врезку в централизованный трубопровод будут осуществлять монтажники этой компании, а разводку водопровода по жилому строению можно выполнить уже самостоятельно.

Варианты водоснабжения дома

При втором варианте вода в дом поступает из колодца, скважины или реки. Если такой водозабор делается на своем придомовом участке для себя, то получать разрешения и согласовывать что-либо с госорганами не потребуются. Однако все вопросы качества и соответствия поступающей в коттедж живительной влаги здесь ложатся на плечи собственника жилища.

Способы монтажа

Чтобы осуществить монтаж, надо выбрать свой способ проведения работ. Открытый тип предполагает крепление труб непосредственно на стену, либо под пол. Подобное решение позволяет быстро завершить процесс установки и сэкономить деньги. Однако технические приспособления предполагают ухудшение внешнего вида.

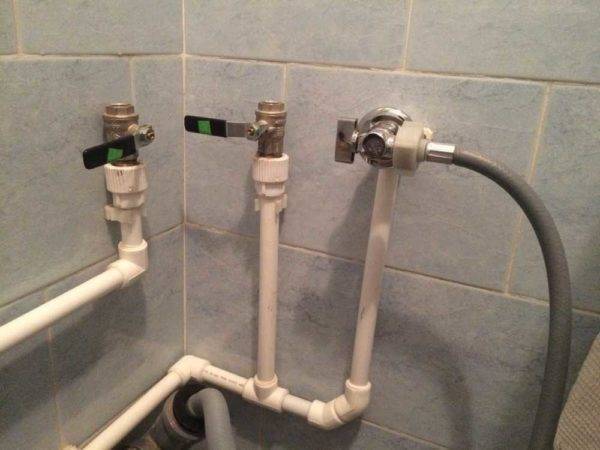

Прокладка открытого вида

Преимущество: осуществление постоянного контроля над состоянием системы. Если появится течь, то это легко отследить. Монтаж не предполагает возникновения сложностей. На месте осуществляется монтаж и крепеж всех составляющих деталей. Вложение денег минимально.

Но принцип не лишен существенных недостатков: существует высокая вероятность механических повреждений составляющих элементов. При использовании стальных труб, нанести вред конструкции не так-то просто. Все коммуникации невозможно скрыть, поэтому они всегда будут на виду. Единственное решение — выбор оптимального места для монтажа, которое не будет бросаться глаза при входе в пространство. Альтернативой может стать использование специального короба. Рынок полон современных средств, например, фальш стен. Новичку надо учитывать тот факт, что декоративное решение не должно сказаться на функциональности системы. Также надо контролировать на развитие коррозии.

Скрытая укладка

Монтаж осуществляется в специальных пустотах строительной конструкции. Как правило, они выглядят в виде небольших углублений или ниш, где размер немного больше диаметра труб.

Одним из вариантов закрытого типа является укладка при помощи стяжки. Сверху деталей осуществляется монтаж бетона. Среди основных достоинств можно выделить аккуратный вид получаемой конструкции. Поскольку выходы трубопроводов заканчиваются в стенах, их повреждения механическим путем невозможны. Но принцип не лишен важных нюансов. Работа трудоемкая, а также требует серьезных материальных затрат. Также невозможно контролировать его состояние.

Рис 6. Скрытая

Проведение скрытых монтажных работ предполагает трудоемкую работу для выдалбливания штроб и вырезания. Допускается на территории частных домов, где основным материалом для строительства является кирпич. На территории квартир должна быть планировка свободная, например, студия. В квартире чаще всего толщина стен больше, в иных ситуациях всегда существует риск несоблюдения разработанных норм.

На несущие стены возлагается большая нагрузка, что ведет к ослабеванию штроб. Если толщина стен увеличена, то подобные изменения недопустимы. Независимо от типа конструкций, категорически запрещено монтировать штробы в плиты. Как альтернативный вариант, можно осуществить прокладку за обшивкой или в стяжке. Подойдет для медных или стальных труб, поскольку не предполагает свободного доступа к системе.

Примеры схем разводки их виды

Главное отличие разводки сантехнических труб – расположение в ванной комнате, способы распределения водных потоков и методы прокладки. Классическая схема – это последовательное подключение к сантехническим приборам. При составлении нужно учесть расположение узлов подачи воды. В стандартной планировке ванной они находятся у центрального стояка, рядом с унитазом.

Пример схемы разводки магистралей

Пример схемы подключения для холодного водоснабжения с электрическим водонагревателем.

1. Счетчик холодной воды.
2. Подключение к унитазу, биде.
3. Система фильтрации с элементами грубой и тонкой очистки.
4. Стиральная машина.
5. Электрический водонагреватель. Общая ветка от него ведет на кухню. К ней подключается ванная (душ), раковина.
6. Раковина, ванная.

Если в доме центральная система горячего водоснабжения, в схему добавляется полотенцесушитель. При нагреве воды с помощью проточного газового нагревателя, который обычно устанавливается на кухне, трубопровод горячего водоснабжения ведет из этого помещения в ванную комнату.

Совет: при выборе места установки системы фильтрации учитывается доступность, возможность быстрой смены фильтров. Частный случай – очистка автономного водоснабжения происходит сразу после насосной станции.

Организация водопровода на даче

Организовать подачу воды на даче можно только с использованием насоса, но подавать ее можно двумя способами: из накопительного бака или из гидроаккумулятора.

При использовании схемы с накопительным баком вы имеете запас воды, равный объему резервуара, но давление в системе невысокое. Оно создается перепадом высот: бак установлен на высоте — на чердаке дачи или крыше хозпостройки. Главное условие — ее дно должно находится выше любой точки водоразбора. Тогда вода в кранах будет.

Второй способ — с гидроаккумулятором более удобен тем, что в системе создается и автоматически поддерживается давление. Если гидроаккумулятор дополнить насосом и автоматикой (реле давления) вся сборка называется насосной станцией. Хитрость тут заключена в гидроаккумуляторе. Это цилиндрическая емкость, разделенная на две части эластичной мембраной. В одну часть закачан под небольшим давлением газ, во вторую насосом подается вода. По мере ее поступления, вода все больше сдавливает газ, из-за чего в системе создается давление (порядка 2 Атм).

Организация водопровода на даче из колодца с гидроаккумулятором

Когда открывается кран (включается бытовая техника или начинается полив), вода подается из гидроаккумулятора. В нем постепенно снижается давление. Его величина контролируется специальными реле. Как только достигнут нижний порог, включается насос, восстанавливая заданное его значение. Высший порог контролируется вторым датчиком, который насос отключает.

Подобная система дачного водопровода может быть реализована как в зимнем, так и в летнем варианте. Разница в том, где устанавливать оборудование и насколько глубоко закапывать трубы.

Планирование системы

Из-за того, что ППР трубы не гнуться, при разрабатывать схему разводки надо так, чтобы обходов и поворотов было как можно меньше. Ведь все они делаются при помощи фитингов, а они имеют солидную стоимость (по сравнению с трубой). Потому стараемся разводку оптимизировать — сделать как можно меньше поворотов, обходов и изгибов.

Последовательное (тройниковое) подключение

Монтаж водопровода из полипропиленовых труб с последовательным подключением потребителей (сантехники и бытовой техники) используется в небольших системах. Обычно в них 5-6 точек подключения. При такой организации водопровода от стояка отходит одна труба, она последовательно обходит все точки подключения. В случае с PPR-водопроводом все ответвления делают при помощи тройников, потому данный тип еще называют тройниковым.

Монтаж водопровода из полипропиленовых труб последовательным подключением потребителей

Плюс этой системы — необходимо небольшое количество труб, а минус — давление на каждом ответвлении падает. В результате, при одной-двух работающих точках разбора, третьей, находящейся дальше от стояка, давления может просто не хватить.

Параллельная (коллекторная) разводка

Параллельная схема подключения называется еще коллекторной. Это потому, что после отвода от стояка устанавливается специальное устройство — коллектор. Это элемент с одним входом и некоторым количеством выходов. Есть из полипропилена и металла. Для водопровода более подходящие (и более дешевые) коллекторы из полипропилена.

Схема подключения такова, что от каждого отводов тянется отдельная труба к каждому потребителю (иногда к небольшой группе потребителей).

Параллельная схема монтажа водопровода из ППР труб

Подводка с сантехнике и бытовой технике

В каждом из способов монтажа водопровода из полипропиленовых труб к конкретному потребителю подходит труба. Есть два способа подключения к системе: гибкая и жесткая подводка.

Жесткая подводка более надежна: PPR трубы и фитинги имеют высокую прочность. К тому же в этом случае имеется только одна резьба — на месте подсоединения потребителя. Но данный тип подводки требует высокой точности исполнения: погрешность может составлять всего несколько миллиметров. Этого при монтаже полипропиленового водопровода своими руками добиться сложно, потому чаще используют гибкую подводку. Только будьте внимательны, в некоторых случаях ее использование невозможно: подключать газовые котлы или газовые колонки, подводить воду к накопительным водонагревателям, водяным полотенцесушителям рекомендуют только с использованием жесткой подводки.

Варианты исполнения жесткой подводки

Мягкая подводка, наоборот, не требует высокой точности — погрешности нивелируются гибким шлангом в оплетке из нержавеющей стали или шлангом, который используют для подключения стиральной машины или посудомойки.  Тубы выводят примерно в том районе, где устанавливается техника или подключается сантехника. Завершается она переходником на металл, к которому подключается шланг гибкой подводки (вторым своим концом он подключается к прибору).

К переходникам подсоединяются гибкие шланги

Этот вариант менее надежный, так как многое зависит от качества гибкой подводки. Также не самый приятный момент — наличие двух резьбовых соединения, а это — потенциальное место для появления течи.

Требования к разводке труб в ванной

Разводка труб в ванной в квартире и частном доме должен проводиться с соблюдением определенных требований. Таковыми являются:

• Запрет на пересечение труб ГВС и ХВС.
• Тубы канализационного коллектора и водопровода должны располагаться параллельными рядами друг над другом. При этом труба канализации всегда монтируется ниже водопровода. Такое расположение магистрали позволяет эстетично прикрыть её декоративной панелью.
• После того как вся сантехника в квартире будет установлена на свои места, мастеру должен быть обеспечен свободный доступ к гибким шлангам системы.
• Основные трубы при последовательной разводке располагают на уровне пола, а идущие от них тубы поднимают перпендикулярно к каждому из приборов.
• Отводы канализации не следует располагать вертикально. Здесь допустимо наличие тройника, который будет вклиниваться в гибкую часть системы.
