Как правильно организовать систему автономного водоснабжения частного дома

Монтаж

Погружной насос устанавливается непосредственно в шахту. Поэтапное выполнение работ выглядит следующим образом:

  • На выходную муфту насоса устанавливается обратный клапан. Он необходим для предотвращения слива воды из рабочей камеры после отключения насоса.
  • В водозаборной части агрегата устанавливается дополнительный чашкообразный фильтр, препятствующий попаданию мелких частиц породы в насос.
  • Со второй стороны насоса прикрепляется труба от магистрали, ведущей в дом.
  • Для защиты подключения электросети к штатному проводу насоса используется водонепроницаемая муфта. На всем протяжении провод закрепляется к трубе.
  • Страховочный трос крепится за отведенное для этого место на насосе.
  • Свободный конец трубы продевается через оголовок скважины, кабель пропускается через специальное отверстие, а страховочный трос закрепляется к оголовку.
  • Конструкция опускается вниз в обсадную трубу.
  • Оголовок фиксируется к обсадной трубе, электрокабель подключается к питающей сети.

По завершении работ по установке насоса наступает черед разводки труб. Для этого, согласно имеющемуся плану, выкапываются траншеи с учетом глубины промерзания почвы. В дальнейшем осуществляются такие действия:

  • Если вода будет разводиться в несколько построек, а не только в основной дом, в кессоне устанавливается автоматика для контроля давления, а траншеи выкапываются по всем направлениям прокладки труб и обустраиваются по одному принципу.
  • Далее укладываются предварительно заизолированные водопроводные трубы. После чего их присыпают слоем песка, который разравнивают по поверхности и проливают водой для обеспечения равномерности уплотнительного слоя.
  • В эти же траншеи укладывается кабель электропитания для насосного оборудования. Чтобы обеспечить его целостность, он помещается внутрь полипропиленовой или полиэтиленовой трубы и укладывается сверху уплотнительного слоя песка. В кессоне под него просверливается дополнительное отверстие.
  • Далее траншеи закапываются. Через 20-30 см стоит уложить специальную ленту, сигнализирующую о залегании электро- и водопровода.

Автоматика для водопроводной гидросистемы вносит наибольший вклад в процесс ее функционирования. Основные направления ее деятельности – это:

  • поддержание постоянного давления на установленном уровне по всей территории водозабора;
  • поддержание наиболее щадящего режима работы насосного оборудования;
  • предотвращение поломок агрегатов из-за перегрузок и минимизация расхода электроэнергии;
  • аварийное отключение электропитания при нарушении целостности трубопровода.

Для этих целей используется автоматика различного типа. Всего существует 3 поколения устройств, которые разнятся по выполняемым функциям – от минимального набора задач в первом, использующем механические принципы контроля, и до третьего, оснащенного электроникой, управляющей всеми процессами, протекающими в гидросистеме. Такие системы могут собираться из отдельных узлов самостоятельно, но для этого требуются определенные знания в электронике.

Чаще выбирается иной путь с покупкой готовой системы автоматики, а так как ее выбор достаточно широк, можно подобрать вариант, оптимально подходящий под конкретные условия с множеством нюансов. Для установки любой автоматики, кроме первого поколения, требуются продвинутые знания в электронике и рекомендуется вызов профильного специалиста.

Финальный этап – это установка точек водозабора внутри дома. При уже имеющемся доме или коттедже чаще выполняется открытым методом – трубы прокладываются по поверхности облицованных стен. На этапе строительства нового здания чаще выбирается закрытый метод, когда трубы укладываются или в полости стен, или под слоем отделочных материалов. При втором варианте должны применяться трубы с маркировкой, обозначающей пригодность для пищевой промышленности.

Наиболее удачным является применение так называемого «паяного пластика». Он гарантирует полную гидроизоляцию во всех стыках, имеет высокую устойчивость к разрушению, а следовательно, и долговечность, а также не нуждается в любых видах обслуживания.

С чего начать?

Для установки систем водоснабжения первым делом нужно подсчитать метраж труб, а также количество фитингов. Если водопровод идет от главной трубы, то разводку воды для здания необходимо начинать с центральной линии, которая будет опоясывать строение по всему периметру. В этом случае метраж труб будет равен двум периметрам.

Если в доме стоит коллектор, то тогда отдельная линия должна идти к каждому отдельному крану. Метраж в этом случае определяется только по схеме, нарисованной на стенах, где будет идти разводка. Затем делается замер длины холодной и горячей линий.

Такая схема понадобится в случае, если система водоснабжения строится своими руками фактически с нуля. С помощью разноцветных мелков на стене нужно нарисовать схему, а также обозначить специальными знаками места, где будут находиться уголки, краны и тройники. Отдельно выделяется место для обратного клапана.

По угловым сопряжениям определяется число угловых фитингов. Количество вентилей рассчитывают по тому, сколько будет источников потребления. Дополнительно добавляется еще один – на смеситель. Количество тройников считается только при обустройстве самого водопровода и определяется по количеству находящихся в системе вентилей. После правильного подсчета и закупки всех материалов сделать разводку можно буквально за сутки.

Когда все комплектующие закуплены, можно переходить к сборке всех отдельных деталей в одну систему. Для начала нужно проложить траншею, ведущую к дому. Она должна быть установлена под углом, чтобы вода не застаивалась. Также стоит учесть и то, что в трубах, расположенных выше, чем на 50-70 см, вода будет замерзать в холодное время года.

Далее нужно подсоединить к скважине насос и установить систему водоснабжения. Можно обойтись трубами с холодной водой, но лучше делать все сразу. Далее делается разводка труб в помещении.

Сантехнические приборы можно подключать последовательно (актуально для небольших домов) или коллекторным методом (подходит для коттеджей). После этого устанавливается выбранный гидроаккумулятор и тройник. К нему монтируются две трубы. Такое количество идеально, поскольку одна из труб будет подавать питьевую воду, а вторая – ту, которая используется в быту. На первую трубу желательно установить фильтр для удаления всевозможных микробов и мелкого мусора.

Как самостоятельно составить проект

Установка системы водоснабжения в частном доме предполагает предварительное создание проектно-чертёжного документа, где будет отмечено прохождение трубопроводной трассы как снаружи, так и внутри дома.

Отдельные люди считают составление схемы лишней тратой сил и времени, полагаясь на свой опыт и интуицию. На деле отказ от составления проекта оборачивается затягиванием работ, частыми ошибками и переделками.

При составлении проектной схемы, на ней указываются основные технические данные будущего трубопровода:

  • Тип внутренней разводки.
  • Трасса прохождения труб в каждой комнате.
  • Количество и расположение коллекторов, насосов, водонагревателей и фильтров.
  • Места расположения водоразборных кранов.
  • Типы водопроводных труб для каждой водоподающей ветки, с указанием из диаметров.

Схема должна выполняться в едином масштабе, с указанием основных расстояний. Опираясь на составленный план, можно будет приступать к закупке всего необходимого сантехнического оборудования, труб и доборных фитингов.

Схемы устройства горячего водоснабжения частного дома своими руками

Существуют три основные схемы устройства горячего водоснабжения частного дома — с применением коллектора, принудительной циркуляции и стандартная.

В том случае, если используется коллектор, вода в нем разделяется на холодную и горячую. Магистраль горячей воды дополнительно оборудуется водонагревателем, который может быть либо проточным, либо накопительным. Дальнейшая разводка имеет вид последовательной или параллельной. Соединение труб согласно первой схеме обойдется гораздо дешевле, поскольку экономятся материалы. Тем не менее у нее этой схемы водоснабжения частного дома, выполняемого своими руками, один недостаток: когда происходит водозабор значительного объема, напор в близлежащих кранах сильнее, чем в расположенных дальше. Кроме того, получить нагретую воду на дальних участках представляется затруднительным, поскольку она остывает. Диаметр основных труб обычно составляет 35-40 мм, а ответвлений к точкам, в которых осуществляется водозабор, — 16 мм.

Принудительная циркуляция воды пользуется большей популярностью. От коллектора к каждой точке забора воды проходит индивидуальный трубопровод. Коллекторов может быть несколько. Преимущество данной схемы горячего водоснабжения частного дома своими руками заключается в том, что напор во всех магистралях от коллектора одинаков, а путь воды от нагревателя до «точки назначения» сокращается. Еще один плюс такого способа водоснабжения — отсутствие в перекрытиях различного рода соединений, которые в случае аварии значительно затрудняют ремонтные работы. Минусом является использование большего количества труб и, соответственно, большие денежные затраты. Диаметр трубопровода от коллектора к месту водозабора также составляет 16 мм. Согласно данной схеме, последовательному соединению подвергается не более 2 точек водозабора, которые расположены рядом. Их, как правило, не используют одновременно (например, раковина и унитаз). Трубы необходимо применять те, что имеют диаметр 20 мм.

Третья схема водоснабжения частного дома, замкнутая, представляется идеальным вариантом для жильцов. Циркуляцию воды обеспечивает встроенный насос, благодаря чему температура горячей воды поддерживается постоянной. В зонах, где циркуляция не предполагается, длина труб не превышает 1 м. К таким трубопроводам нередко присоединяют полотенцесушители, которые выступают в качестве отопительных приборов. Их можно будет использовать, когда не работает система отопления. Недостатками данной схемы горячего водоснабжения частного дома, выполняемого своими руками, являются значительный расход тепла и материала, а также высокая стоимость. Кроме того, организация подобной системы требует монтажа в систему горячего водоснабжения обратного клапана на линии подачи воды.



Горячее водоснабжение в частном доме обеспечивается с помощью водогрейного оборудования, которое монтируется в систему водоснабжения. К подобному оборудованию можно отнести газовые колонки, двухконтурные котлы и всевозможные электрические нагреватели.

Многие владельцы частных домов предпочитают совмещать систему горячего водоснабжения с отопительной системой. В таком случае сразу же исчезает необходимость монтажа дополнительного оборудования для нагрева воды.



Если горячая вода требуется постоянно и в большом количестве, создается сеть горячего водоснабжения, вариантов которой имеется множество. Одной из популярных сетей является такая, в которой применяется бойлер и специальный отопительный котел — одноконтурный.

В насос перед входом устанавливают фильтр грубой очистки, а также обратный клапан. Позади насосной станции ставится фильтр тонкой очистки. После этого подключают реле давления, манометр, оставшееся оборудование. Водопроводную трубу от приборов отводят в коллектор, в котором вода распределяется по точкам потребления. Насосную станцию подключают к щитку управления, который отделен от основного щитка электроснабжения.

Благодаря подобной циркуляции вода все время перекачивается, а поступает к потребителю уже спустя 1-2 секунды после открытия крана.

Летние и зимние водопроводы

Ранее вам, скорее всего, приходилось слышать такие определения как летняя и зимняя водопроводные системы. Изучите основные свойства этих вариантов, вполне возможно, что даже простейший летний вариант сможет удовлетворить ваши запросы. В противном случае можете сразу переходить к изучению следующих разделов руководства, посвященных обустройству полноценного водопровода.

Летний вариант

Летний водопровод на даче

Особенности такого водопровода понятны из его названия – эксплуатация подобной системы возможна исключительно в теплый период. Существуют стационарные и разборные модификации системы.

Разборной летний водопровод имеет очень простую конструкцию: достаточно подсоединить шланги к подходящему по параметрам насосу и проложить их по поверхности почвы так, чтобы они не препятствовали нормальному перемещению по дачному участку.

Летний водопровод на даче

Для обустройства системы подходят шланги из силикона и резины. Соединение выполняется с применением специальных переходников. Также в специализированных магазинах доступны более современные изделия для соединения шлангов – защелки. Одна сторона такой защелки оснащена подпружиненным разъемом, а на второй присутствует «ерш». С помощью таких защелок шланги соединяются быстро, надежно и просто.

Чаще всего подобную разборную систему используют для полива. Организовывать на ее основе полноценное водоснабжение для решения бытовых нужд бессмысленно.

Разводка труб для летнего водопровода

Укладка стационарного же летнего водопровода выполняется под землей. Гибкие шланги для обустройства подобной системы не подходят. Лучший вариант – трубы из пластика.

Трубы стационарного сезонного водопровода прокладываются на метровой глубине. После завершения сезона воду из труб нужно выкачать, в противном случае с приходом холодов она замерзнет и испортит трубопровод.

Ввиду этого трубы должны быть уложены с уклоном в направлении сливного вентиля. Непосредственно вентиль монтируется неподалеку от источника воды.

Зимний вариант

Такой водопровод может использоваться в течение всего года.

Водопровод на даче

Для обустройства системы подходят трубы из полиэтилена и полипропилена. Первые продаются по более низкой цене и монтируются без применения специальных инструментов. Вторые стоят несколько дороже и требуют использования паяльника для труб во время укладки. Однако в итоге на дополнительные детали для монтажа труб на основе полиэтилена вы потратите больше денег, чем на дополнительные изделия, применяемые при монтаже полипропиленовых труб.

Водопроводные трубы укладываются с незначительным уклоном в направлении источника водоснабжения. Трубопровод должен проходить на 200-250 мм ниже точки промерзания грунта.

Уклон труб

Также существует вариант с укладкой труб на глубине 300 мм. В данном случае обязательно выполняется дополнительное утепление трубопровода. С функциями теплоизоляции отлично справляется вспененный полиэтилен. Существуют специальные изделия цилиндрической формы. Достаточно попросту надеть такой оцилиндрованный полипропилен на трубу и в результате изделие будет надежно защищено от холода и прочих неблагоприятных воздействий.

В дополнительном утеплении нуждаются не только трубы зимнего водопровода, но и источник воды.

Полистирольная «скорлупа» для утепления труб

К примеру, колодец на зиму утепляется и забрасывается снегом. Этих мероприятий будет достаточно для обеспечения защиты конструкции от холодов.

Утепление колодца

Поверхностное насосное оборудование в случае его использования оснащается кессоном. Кессон представляет собой приямок с дополнительным утеплением, обустроенный рядом с источником водоснабжения, оснащенным насосом.

Кессон

Установка автоматических насосных станций может выполняться только в помещении, температура воздуха в котором не падает до отрицательных показателей даже в наиболее суровые морозы.

Типовое устройство насосной станцииУтепление канализационных труб

Далее будет рассмотрен порядок обустройства полноценного водопровода, которым можно пользоваться в любое время года.

Разводка труб, бойлер и расширительный бак

Водяное отопление частного дома

После установки водоснабжения загородного дома проводится подключение водяного отопления, согласно принятой схеме. Подобная конструкция представляет собой замкнутую систему, состоящую из таких элементов:

  • Котел – нагревает воду и отправляет ее в радиаторы, которые постепенно отдают тепло в дом. Остыв в них, вода снова поступает в котел.
  • Радиаторы – принцип их работы заключается в циркуляции теплового элемента (воды), который в процессе прохождения отдает свою тепловую энергию. Отличаются радиаторы материалами изготовления и уровнем теплоотдачи.

Схема водяного отопления

В систему водяного отопления входят также бойлеры, которые используют для нагрева большого количества воды. Объем бойлера подбирается в зависимости от нужд конкретной семьи. Проточные нагреватели воды, в отличие от бойлеров подают горячую воду сразу, без необходимости ожидания в течении двух часов. Они более компактны и отличаются большей производительностью.

Решив сделать свою жизнь в частном доме или коттедже более комфортной при помощи системы водоснабжения, можно обращаться к специалистам или заняться установкой самостоятельно. Главное – следует учесть все основные моменты качественного и грамотного обустройства источника воды.

Виды и способы водоснабжения частного дома

С позиции зависимости источника водоснабжения от внешних факторов можно выделить два принципиально разных вида доставки воды к пользователю:

Централизованное водоснабжение дома

По сути, то же автономное, но в пределах региона. В данном случае пользователю нет необходимости заботиться об обустройстве источника поступления воды. Достаточно подключится (врезаться) к центральной водопроводной магистрали.

Подключение дома к центральному водоснабжению

Все действия сводятся к поэтапному выполнению ряда требований, в числе которых:

обращение в региональную коммунальную организацию МПУВКХ КП «Водоканал» (Муниципальное предприятие «Управление водопроводно-канализационного хозяйства»), которая контролирует центральную магистраль;

получение технических характеристик врезки. Документ содержит данные о месте присоединения системы труб пользователя к магистрали и глубине ее залегания. Кроме того, там указан диаметр труб магистрали и соответственно, указания к выбору домашней разводки труб. Здесь же указывается показатель давления воды (гарантированный напор воды);

получить смету на подключение, которая разрабатывается коммунальной или же подрядной организацией;

проконтролировать выполнение работ. Которые также обычно выполняются УПКХ;

выполнить тестирование системы.

Преимущества центрального водоснабжения: удобство, простота.

Недостатки: колебание напора воды, сомнительное качество поступающей воды, зависимость от центральных поставок, высокая стоимость воды.

Автономное водоснабжение дома

Самостоятельно обеспечить водоснабжение дачи, частного или загородного дома можно при использовании автономного водоснабжения. По сути, это комплексный подход, который включает в себя мероприятия, по монтажу системы водопровода начиная с обеспечения источника поступления воды, заканчивая ее отводом в канализацию.

Автономная система водоснабжения может быть представлена в виде двух составляющих подсистем:

доставка воды: привозная, грунтовая, из открытого источника;

подача к точкам потребления: самотек, с помощью насоса, с обустройством насосной станции.

Следовательно, в обобщенном виде можно выделить две схемы водоснабжения: самотёчная (накопительная емкость с водой) и автоматическая подача воды.

Использование емкости (бака для воды)

Суть схемы автономного водоснабжения дома состоит в том, что в бак подается вода с помощью насоса или заливается вручную.

Вода к пользователю поступает самотеком. После того, как всю воду из бака используют, его снова набирают до максимально возможного уровня.

Самотечная система водоснабжения — схема подачи воды из накопительного бака

В пользу этого способа говорит его простота, он подходит в том случае, если вода требуется время от времени. Например, на даче, которую посещают не часто или в подсобном помещении.

Такая схема устройства водоснабжения, несмотря на простоту и дешевизну, слишком примитивна, неудобна и к тому же создает значительный вес на межэтажное (чердачное) перекрытие. Как следствие, система не нашла широкого распространения, больше подходит как временный вариант.

Использование автоматической системы подачи воды

Схема автоматического водоснабжения частного дома

Данная схема демонстрирует порядок функционирования полностью автономной системы водоснабжения частного дома. Вода в систему и к пользователю подается с помощью системы составляющих.

Именно о ней и поговорим более подробно.

Реализовать полностью автономное водоснабжение частного дома можно своими силами путем реализации одной из схем. На выбор предлагается несколько вариантов устройства:

1. Вода из открытых источников

Важно! Вода из большинства открытых источников не пригодна к употреблению. Ее можно использовать только для полива или других технических нужд.

Получение воды из открытого источника требует создания санитарной охраны мест забора воды и регламентируется положениями СанПиН 2.1.4.027-9 «Зоны санитарной охраны источников водоснабжения и водопроводов хозяйственно-питьевого назначения»

Получение воды из открытого источника требует создания санитарной охраны мест забора воды и регламентируется положениями СанПиН 2.1.4.027-9 «Зоны санитарной охраны источников водоснабжения и водопроводов хозяйственно-питьевого назначения».

Автономная система водоснабжения: установка колодезного водопровода в частный дом

Владельцы загородных коттеджей предпочитают запитывать свой дом водой из колодца, и вот почему:

  • стоимость рыть колодца в разы дешевле бурения хорошей скважины;
  • вырыть хорошей колодец доступно каждому, обладающему хоть какими-то навыками физического труда и понимающему суть процедуры;
  • правильно устроенный колодец — это гарантия стабильного водообеспечения на долгие годы, скважина уже через несколько лет нуждается в прочистке или вовсе теряет свои функциональные характеристики (затягивается, вода застаивается, требуется регулярная прокачка);
  • на рытье колодца, ввиду его относительно малой глубины, не требуется официальное разрешение.

Конечно, из-за близкого залегания колодезная вода несколько уступает скважинной, и в ней может содержаться достаточно много различных примесей. Но она вполне пригодна для полива и других технических нужд. Если же вы хотите ее использовать для питья, то вам потребуется установить систему фильтров со сменными картриджами и периодически проводить дезинфекцию колодца.

Устройство

Для создания автономного водопровода подходят не все трубы, представленные на рынке стройматериалов. Поэтому при их выборе в первую очередь нужно смотреть на маркировку. Водопроводные трубы имеют примерно следующие обозначения – PPR-All-PN20, где

  • «PPR» – аббревиатура, сокращенное название материала изделия, в примере это полипропилен.
  • «All» – внутренний алюминиевый слой, защищающий структуру трубы от деформации.
  • «PN20» – это толщина стенки, по ней определяется максимальное рабочее давление системы, измеряется в МПа.

Выбор диаметра трубы базируется не столько на диаметре резьбового входа на насосе и системе автоматизированного контроля давления, сколько на предполагаемом объеме потребления воды. Для небольших частных домов и коттеджей стандартно используются трубы в 25 мм в диаметре.

При подборе насоса нужно учитывать следующие моменты:

Если используется вода из скважины, применять вибрационный агрегат нельзя, он повредит обсадную трубу и фильтрующий элемент. Уместен только центробежный насос. Вода из скважины по качеству должна соответствовать требованиям насоса. При скважине «на песок» в воде будут попадаться песчинки, которые быстро приведут к поломке агрегата

В таком варианте важно правильно подобрать фильтр. Автоматика от сухого хода

Подбирая насос, если выбор пал на модель без встроенной защиты от «сухого хода», необходимо дополнительно приобрести автоматику соответствующего предназначения

В противном случае при отсутствии воды, выполняющей охладительную функцию для мотора, насос перегреется и придет в негодность.

Следующий шаг – бурение скважины. Из-за сложности и высокой трудоемкости этот этап лучше выполнять при помощи специализированной бригады с необходимым буровым оборудованием. В зависимости от глубины залегания воды и специфики почвы применяются различные типы бурения:

  • шнековое;
  • роторное;
  • колонковое.

Скважина бурится до достижения водоносного слоя. Далее процесс продолжается, пока не обнаружится водоупорная порода. После этого в проем вставляется обсадная труба с фильтром на конце. Он должен изготавливаться из нержавеющей стали и иметь мелкую ячейку. Полость между трубой и дном скважины заполняется мелким щебнем. Далее необходимо произвести промывку скважины. Чаще всего эта процедура выполняется посредством ручного насоса или погружного, спущенного в обсадную трубу. Без этого действия чистой воды можно не ждать.

Кессон служит защитой как для скважины, так и для опускаемого в нее оборудования. От его наличия напрямую зависит срок эксплуатации водопровода, а также удобство при обслуживании агрегатов, погруженных в скважину.

Кессон в зависимости от используемого материала может быть следующим:

  • металлический;
  • литой из бетона;
  • выложенный бетонными кольцами с диаметром не менее 1 метра;
  • готовый пластиковый.

Наиболее оптимальными качествами обладает литой кессон, при создании которого может учитываться вся имеющаяся специфика скважины. Пластиковый кессон обладает малой прочностью и нуждается в усилении. Металлический вид подвержен коррозионным процессам. Кольца из бетона не слишком просторны и проведение техобслуживания или ремонтных работ в таком кессоне очень затруднительно. Глубина этого сооружения определяется уровнем промерзания почвы зимой и типом используемого насосного оборудования.

Для наглядности стоит рассмотреть пример. Если глубина промерзания почвы равна 1,2 метра, то глубина расположения трубопроводных магистралей, ведущих в дом, примерно 1,5 метра. При учете того, что расположение оголовка скважины относительно дна кессона от 20 до 30 см, нужно заливать бетон примерно в 100 мм толщиной с подсыпкой щебня около 200 мм. Таким образом, можем вычислить глубину котлована под кессон: 1,5+0,3+0,3=2,1 метра. Если используется насосная станция или автоматика, кессон не может быть менее глубоким, чем 2,4 метра. При его обустройстве стоит помнить, что верхняя часть кессона должна подниматься над уровнем земли минимум на 0,3 метра. Кроме того, необходима система естественной вентиляции, предотвращающая накопление конденсата летом, а изморози зимой.

Монтаж автономного водопровода своими руками

Если выбирать колодец или скважину глубиной более 20 метров, то первый вариант недорогой, но вода не всегда пригодна для питья. Потребуется устанавливать фильтры, которые нуждаются в периодическом обслуживании. Второй вариант лучше, хотя и дороже. Пробурив грунт до артезианской воды можно наслаждаться ее чистотой. Но сложность вызывает не принятие решения, а монтаж трубопровода.

Проектирование

Это первый этап, но самый важный. Помимо графической схемы автономного водоснабжения придется произвести расчеты. Учитывается потребность в холодной и горячей воде. От этого зависит диаметр труб. Оборудование выбирается, исходя из мощности (производительности). Это объем жидкости, перекачиваемой в час.

Не нужно забывать, что воду необходимо поднять на поверхность, передать по трубопроводу и создать в системе давление, которое должно быть для работы газовой колонки. Обратный клапан в системе нужен для того, что она не опустошалась, когда насосное оборудование не функционирует. Потребуется кран для сброса давления и стравливания воды.

Где бы не находился частный дом, трасса прокладывается ниже уровня промерзания грунта. На дно траншеи укладывается щебень для дренажа. При этом должен быть выдержан наклон в сторону колодца или скважины на случай, если потребуется стравливать систему самотеком. Трубы могут быть:

  1. Металлическими. Подвержены коррозии, обрастают внутри, но подходят для систем любого типа, включая отопительную.
  2. Пластиковыми. Не подходят для передачи горячей воды. Стоят дешево, не ржавеют, служат долго.
  3. Металлопластиковыми. Оптимальный вариант, подходящий для любых систем. Не поддаются коррозии, выдерживают температуру до 95 градусов по Цельсию.

Если речь идет о монтаже своими руками нужно учитывать, что для пластика и металлопластика потребуется специальное оборудование и переходники. Железную трассу можно смонтировать ручными приспособлениями. Правда, нужен будет сварочный аппарат, болгарка и инструмент для нарезания резьбы. Если сборка вызывает сложность, можно обратиться к специалистам.

Последовательность включения оборудования

Есть множество публикаций, которые описывают системы водоснабжения частного дома. Львиная доля посвящена характеристикам и эксплуатационным параметрам. Но как смонтировать автономный водопровод? Все элементы подключаются в определенной последовательности.

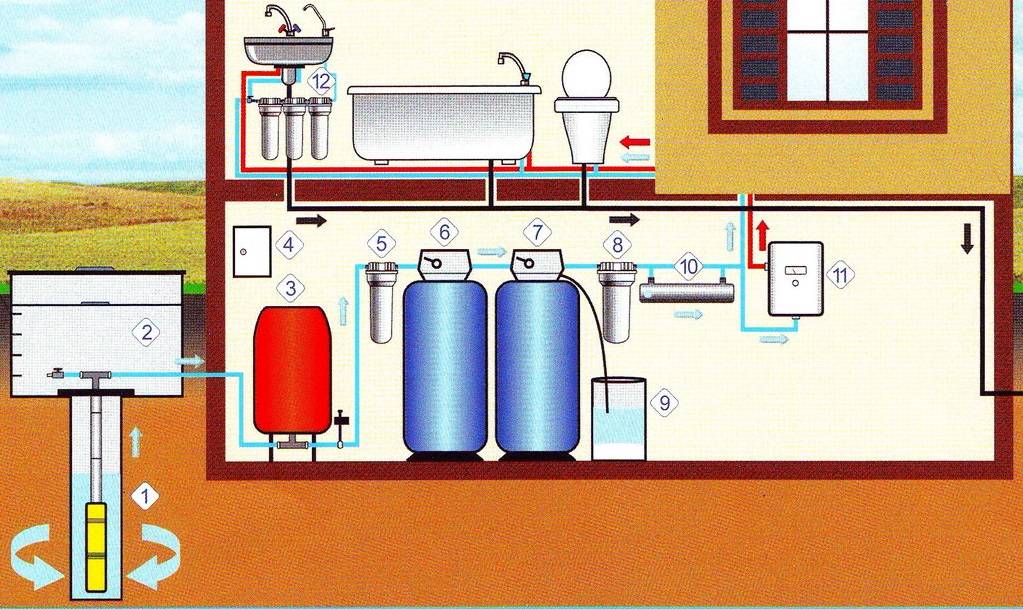

От источника до потребителя вода проходит следующие контрольные точки:

  1. Забор воды в систему производится из колодца или скважины.
  2. Сетчатый фильтр исключает попадание песта и грунта в систему.
  3. Обратный клапан не дает возможности жидкости стекать в обратном направлении при отключении насоса.
  4. Фильтр грубой очистки улавливает твердые взвешенные частицы и илистые загрязнения.
  5. Насосная станция обеспечивает принудительную циркуляцию воды при необходимости.
  6. Блок контрольно-измерительных приборов позволяет контролировать рабочие параметры водопровода.
  7. Фильтр тонкой очистки абсорбирует оставшиеся примеси, оставляя воду чистой, пригодной для употребления.

Набор средств, с помощью которых реализована система автономного водоснабжения частного дома может отличаться, но эти отличия незначительны. Главная особенность – в первую очередь прокладываются трубы. А для этого нужен готовый проект трубопровода с расстановкой всех необходимых элементов.

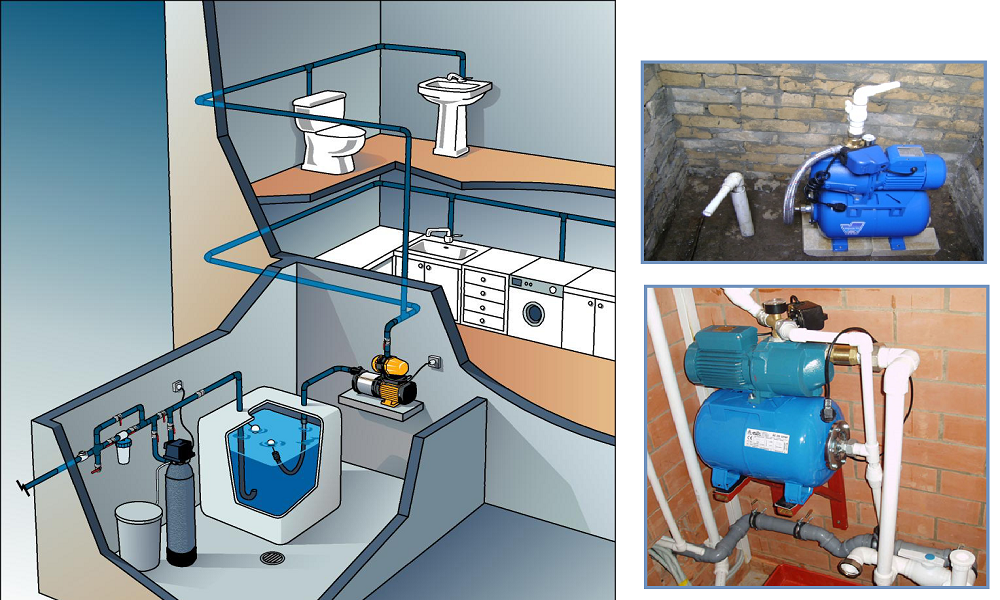

Подключение насосной станции, автономное водоснабжение дома

Удобнее всего насосное оборудование располагать в подсобном помещении дома, в котором температура воздуха даже в самые холодные дни зимы не опускается ниже +2С. Для подключения станции к колодцу, прокапываем глубокую траншею. Желательно, ниже уровня промерзания грунта. Если же это не возможно, то укладываемую на дно трубу придется обвить подогревающим кабелем и дополнительно хорошо утеплить, во избежание образования в трубопроводе ледяных пробок. Специалисты рекомендуют выбирать металлопластиковые трубы, так как они гнутся.

Фото 3. Насосная станция

Трубу выводим в отверстие, которое было проделано в кольце колодца во время его устройства. Опускаем ее в воду, но так, чтобы ее конец не доходил до дна сантиметров 40. Вновь откачиваем всю воду и заделываем отверстие с трубой раствором. Закапываем траншею, а вокруг колодца делаем глиняный замок толщиной в 50 сантиметров и шириной 40. Замок необходим, чтобы исключить вероятность попадания в колодец грунтовых и ливневых вод.

Фото 4. Труба для подачи воды

Для того чтобы правильно выбрать насосную станцию для системы водоснабжения своего загородного дома, вам достаточно знать глубину своего колодца и дальность его расположения от раздатки. Глубинные насосы традиционного исполнения могут поднять воду с глубины 9 — 40 метров. Но если ваш колодец значительно удален от дома, то для эффективности и стабильности функционирования систем водоснабжения рекомендуется выбирать центробежные модели. Установка насосной станции проводится, как у казано на схеме:

Фото 5. Принцип работы насосной станции
