Как установить и подключить насосную станцию к колодцу

Компоновка устройства

Устанавливается обратный клапан на насосную станцию, который предотвращает отток воды обратно в водоем. Когда насосная станция смонтирована в доме, всегда помним про удаление от питающего колодца. Если вода из колодца используется только летом, и вариантов подключения водопровода в доме не предусмотрено, подключать насосную станцию к колодцу можно по временной сезонной схеме. Запорной арматуры и дополнительных систем очистки воды на этом участке не нужно.
Однако такое расположение затрудняет доступ для проведения необходимых профилактических работ, а также снижает уровень давления подачи воды в дом. Наиболее удачным такой вариант станет в том случае, если помещение для насоса будет отапливаемым.
Он лучше работает при равномерном токе воды, что возможно только после насосной станции — на питающей магистрали до станции вода движется слишком импульсивно, с большей пиковой мощностью.
Следует иметь в виду, что при установке насосной станции в кессоне доступ к оборудованию достаточно ограничен.
Задача такого устройства заключается в том, чтобы не допустить попадания во внутреннюю часть насоса твердых включений, содержащихся в составе откачиваемой из подземного источника воды.
При подключении нужно учитывать глубину ее расположения, а также диаметр используемых труб. Таким образом, клапан препятствует опустошению системы — она остается всегда заполненной.
Обычно её приходится повторять несколько раз, каждый раз доливая воду через воронку.
Монтаж водопровода, часть 1, летний вариант.

Подключение насосной станции

Выбрать оборудование и место для установки — это пол дела. Еще надо правильно все связать в систему — источник воды, станцию и потребителей. Точная схема подключения насосной станции зависит от выбранного места. Но в любом случае есть:

  • Всасывающий трубопровод, который опускается в скважину или колодец. Он идет до насосной станции.
  • Сама станция.
  • Трубопровод, идущий к потребителям.

Все это так, только схемы обвязки в зависимости от обстоятельств будут меняться. Рассмотрим наиболее распространенные случаи.

Водоснабжение из колодца для постоянного проживания

Если станция ставится в доме или в кессоне где-то на пути к дому, схема подключения одинакова. На подающем трубопроводе, опущенном в колодец или скважину устанавливается фильтр (чаще всего — обычный сетчатый), после него ставится обратный клапан, затем уже идет труба. Зачем фильтр — понятно — для защиты от механических примесей. Обратный клапан нужен для того, чтобы при отключении насоса вода под собственным весом не стекала обратно. Тогда насос будет включаться реже (дольше прослужит).

Схема установки насосной станции в домеНасосная станция своими руками: схемы установки + монтаж и подключение, как сделать?

Труба выводится через стену колодца на глубине чуть ниже уровня промерзания грунта. Далее идет в траншее на той же глубине. При прокладке траншеи ее надо делать прямой — чем меньше поворотов, тем меньше падение давления, а значит, с большей глубины можно качать воду.

Для уверенности, можно трубопровод утеплить (сверху уложить листы пенополистирола, а потом засыпать песком, а после — грунтом).

Вариант прохода не через фундамент — необходим обогрев и серьезное утеплениеНасосная станция своими руками: схемы установки + монтаж и подключение, как сделать?

При входе в дом подающая труба проходит через фундамент (место прохода тоже утеплить), в доме уже может подниматься к месту установки насосной станции.

Этот способ установки насосной станции хорош тем, что если все сделано верно, работает система без проблем. Неудобство в том, что требуется копать траншеи, а также выводить/вводить трубопровод через стенки а также в том, что при появлении течи локализовать повреждение сложно. Для минимизации шансов появления течи берите проверенные качественные трубы, укладывайте целый кусок без соединений. Если соединение есть, сделать желательно смотровой колодец.

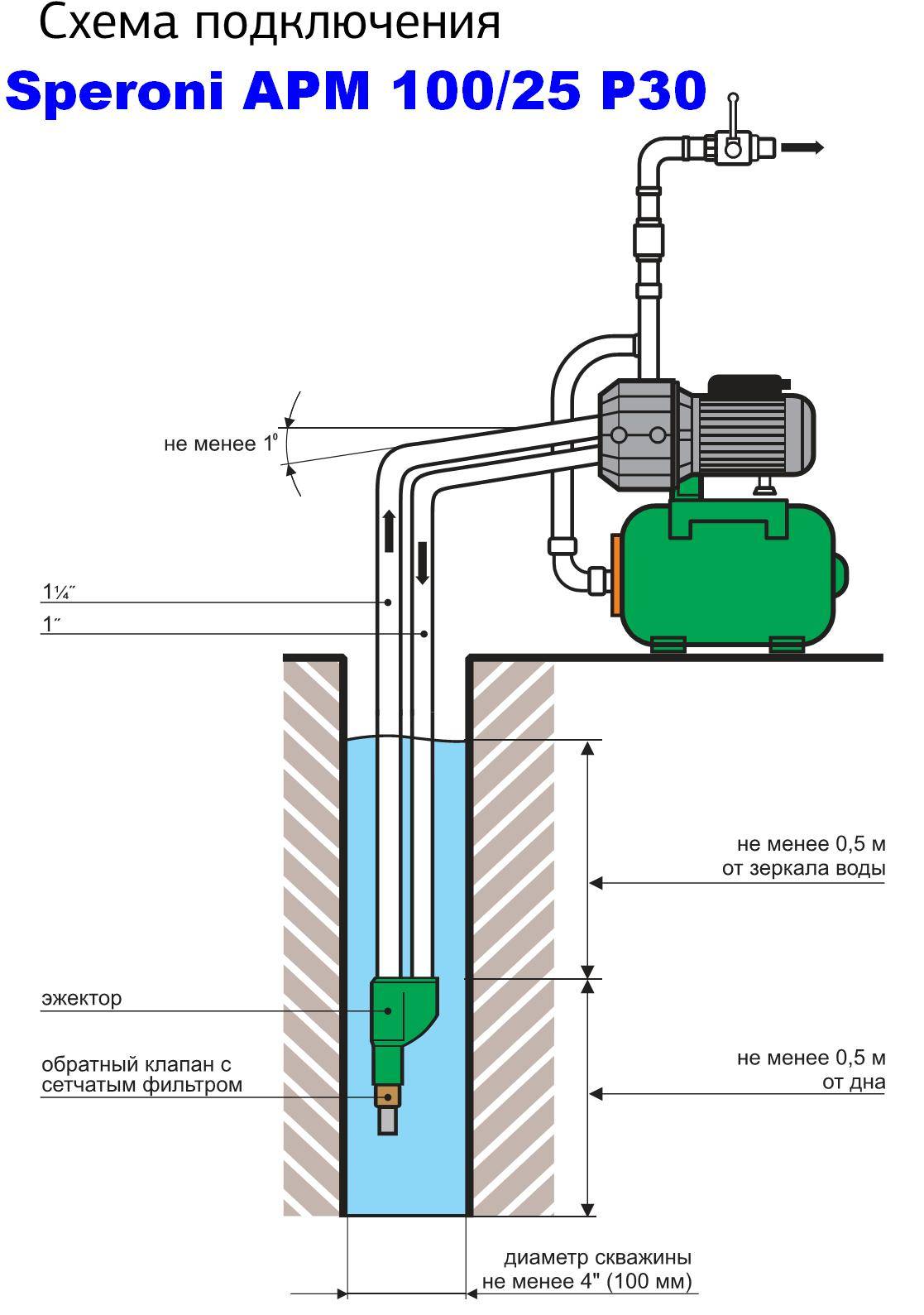

Детальная схема обвязки насосной станции при подключении к колодцу или скважинеНасосная станция своими руками: схемы установки + монтаж и подключение, как сделать?

Также есть способ уменьшения объема земляных работ: проложить трубопровод выше, но хорошо его утеплить и дополнительно использовать греющий кабель. Это может быть единственным выходом, если на участке высокий уровень подземных вод.

Есть еще один важный момент — крышка колодца должна быть утеплена, так же как и кольца снаружи до глубины промерзания. Просто участок трубопровода от зеркала воды до вывода в стену не должен замерзать. Для этого и требуются меры по утеплению.

Подключение насосной станции к водопроводу

Часто насосную станцию ставят для повышения давления в водопроводе при централизованном водоснабжении. В этом случае на вход станции подключается водопроводная труба (тоже через фильтр и обратный клапан), а выход идет на потребителей.

Схема подключения насосной станции к водопроводуНасосная станция своими руками: схемы установки + монтаж и подключение, как сделать?

На входе желательно поставить запорный кран (шаровый) чтобы при необходимости можно было отключить вашу систему (для ремонта, например). Второй запорный кран — перед насосной станцией — нужен для ремонта трубопровода или самого оборудования. Тогда на выходе тоже имеет смысл поставить шаровый кран — чтобы при необходимости отсечь потребителей и не сливать воду из труб.

Подключение к скважине

Если глубины всасывания насосной станции для скважины достаточно, подключение ничем не отличается. Разве только тем, что трубопровод выходит в том месте, где заканчивается обсадная труба. Тут обычно устраивают приямок-кессон, тут же можно и насосную станцию поставить.

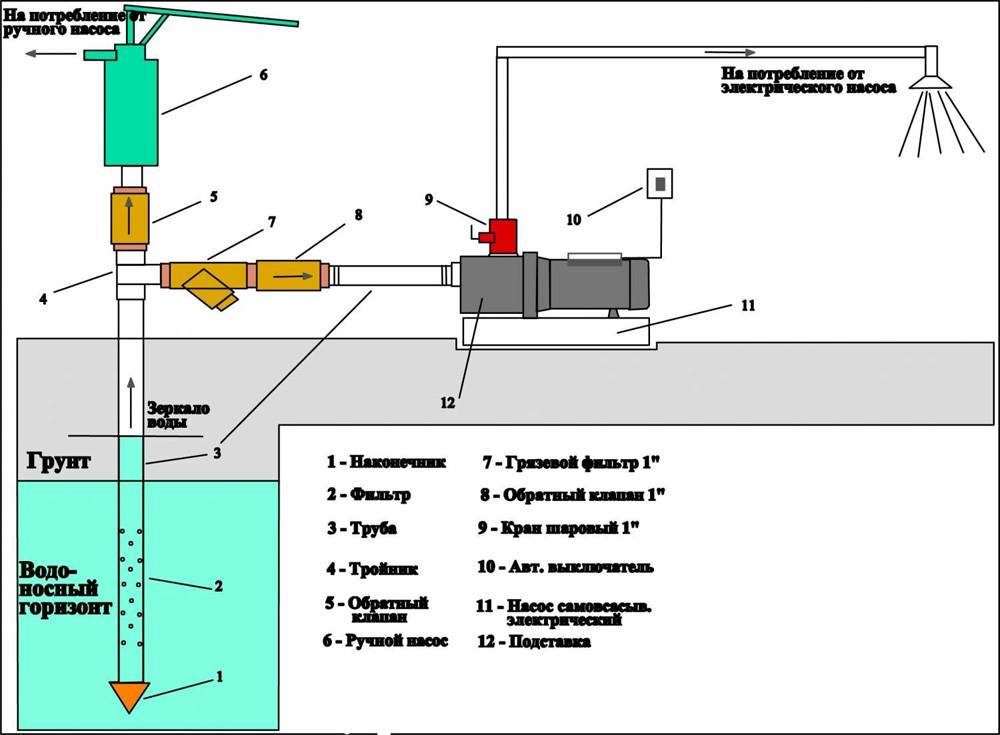

Установка насосной станции: схема подключения к скважинеНасосная станция своими руками: схемы установки + монтаж и подключение, как сделать?

Как и во всех предыдущих схемах на конце трубы устанавливается фильтр и обратный клапан. На входе можно через тройник поставить заливной кран. Он понадобится при первом пуске.

Основное отличие такого способа установки в том, что трубопровод до дома идет фактически по поверхности или закопан на небольшую глубину (не у всех сделан приямок ниже глубины промерзания). Если насосная станция установлена на даче ничего страшного, на зиму оборудование обычно убирают. Но если водопровод планируется использовать и зимой, его надо подогревать (греющим кабелем) и утеплять. Иначе работать не будет.

https://youtube.com/watch?v=_d3RXbFArls

Общие сведения

Функции насосной станции

  1. Поднятие ресурса из колодца
  2. Круглосуточная транспортировка жидкости к каждой точке водопотребления
  3. Устранение воздушных пробок
  4. Обеспечение и поддержание требуемого давления в системе
  5. Доставка воды при отключении насоса в определенный отрезок времени (ремонт, отключение электричества).

Элементы насосной установки

Установка – это не один большой агрегат, она состоит из многих устройств, каждое из которых выполняет заданную функцию. Только правильно собранная система, гарантирует качественную и продуктивную работу.

Насос

В большинстве случаев для установки используют самовсасывающий или центробежный агрегат с наземной установкой. Насос монтируется с остальным оборудованием установки, в колодец опускается только шланг для откачивания воды.

Фильтр механической очистки

Фильтр исключает попадание в насос твердых частиц, что содержаться в откачиваемом ресурсе. Устанавливают его на погружаемое в воду основание шланга.

Гидроаккумулятор

Жидкость накапливается в гибробаке и растягивает мембрану, воздух сжимается под образующимся натиском, когда насос отключается, воздух выталкивает воду, так она попадает в трубопровод.

Автоматический блок

Контролирует включение и отключение насоса. Встроенное реле автоматически включает насос, как только уровень давления достигает минимальной точки, и также самостоятельно отключает устройство при требуемых параметрах. Измеряет давление в трубах манометр.

К сведению. Стандартная насосная станция с поверхностным насосом способна транспортировать жидкость не более чем с глубины в 10 метров.

При более глубоком источнике используются погружные насосы или насосная станция дополняется эжектором.

Выбор мощности и модели

У каждого владельца участка возникает вопрос, как выбрать и установить подходящую модель. Важным критерием в данном случае является мощность. Но подобный момент не означает, что нужно выбирать самую мощную станцию из всех. Показатель подбирается в зависимости от того, каков будет расход воды и сколько человек проживает в доме. Иногда подходят насосные станции небольшой мощности, поскольку обладают высокой производительностью.

При этом специалисты напоминают, что показатель производительности напрямую зависит от объема накопителя и режима работы насоса (есть ли в нем перерывы). Чем больше объем накопителя, тем реже происходит срабатывание автоматики, т.е. снижается и нагрузка непосредственно на запуск мотора.

При выборе марки все зависит не только от технических характеристик, но и от выделенного бюджета. Кроме того, всегда есть субъективный фактор и личные предпочтения, которые влияют на решение о покупке.

Если насос будет выключен, то потребители смогут рассчитывать на тот объем воды, который имеется в емкости

Поэтому важно подобрать ее правильно

Модели насосных станций.

Схема расчета такая:

  • если в доме проживают постоянно 1-2 человека (либо это дача, когда устанавливают самый простой душ), то объем должен составлять около 24 л;
  • если проживают 3-4 человека, рекомендуется покупать оборудование с емкостью в 50 л;
  • если планируется, что проживающих будет более 5, то объем должен составить 100 л.

При выборе стоит рассматривать и дополнительные опции. Для такой установки это может быть реле сухого спуска. Оно не считается обязательной деталью, и некоторые производители его не ставят. Но специалисты рекомендуют не пренебрегать им, поскольку оно позволяет продлевать сроки эксплуатации оборудования, а иногда даже предотвращает поломки.

Управление скважинным насосом

Погружные системы оборудуют станциями управления насосами. Они отвечают за автоматическое, дистанционное и ручное управление при помощи трехфазных электродвигателей, представляющих собой отдельные агрегаты. Станции способствуют защите насосов от аварийных ситуаций.

Также поддерживается заданная величина трубопроводного давления. Автоматическая станция выполняет множество функций. Она отвечает за автоматическое включение и отключение насоса, если понижается или повышается уровень жидкости, которая перекачивается.

Функции станции управления:

  • Защита электронасосов от «холостого хода», если уровень перекачиваемой жидкости снижается.
  • Предотвращение короткого замыкания в электродвигателе.
  • Восстановление режима работы насоса, после того как аварийное воздействие прекратится.
  • Защита двигателя при поломке рабочего колеса.

Насосную станцию время от времени следует обслуживать

Выбор системы управления должен зависеть от конечной цели ее использования. Планирование подключения должно предполагать наличие техпаспорта

Особое внимание нужно обратить на эксплуатационные свойства объекта

Подключение оборудования

По окончании монтажа трубопровода, нужно верно оборудовать водозаборную трубу. Для этого, с внешней ее стороны закрепляется железная сеточка, которая делает функцию фильтра неотёсанной очистки воды. Она нужна для защиты оборудования от выхода из строя.

Кроме этого нужно установить обратный клапан. Эта деталь снабжает стабильное заполнение патрубка водой.

Если не установить данную деталь, то труба будет пустой, соответственно, насос не сможет закачать воду. Обратный клапан возможно зафиксировать с наружной стороны муфтой.

Предстоящий порядок работ выглядит следующим образом:

  • По окончании того, как оборудование установлено и закреплено, конец трубы с клапаном опускается в колодец.
  • После этого направляться подключить заборный шланг к насосу. Для этого возможно применять муфту с наружной резьбой. Наряду с этим, с обратной стороны шланга кроме этого направляться разместить обратный клапан.
  • Завершающим этапом есть подключение насоса к водопроводу.

По окончании подключения насосной станции к водопроводу и системе водозабора, нужно протестировать уровень качества ее работы.  Для этого насос нужно наполнить водой через особое отверстие, заполнив так же гидроакккумулятор и магистрали. По окончании пуска двигателя, вода будет заполнять систему до комплекта определенного давления, по окончании чего насос выключится.

В некоторых случаях реле нужно отрегулировать, дабы включение и отключение насоса выполнялось при оптимальных показателях давления.

Настройка автоматики

Правильно работающая система должна функционировать в автоматическом режиме. Для этого в гидроаккумулятор устанавливается реле давления. Оно необходимо, чтобы отключать насос при достижении максимально заданного показателя. А также, чтобы помпа включилась и начала снова закачивать воду, когда давление понизиться до указанного заранее минимума.

Все настройки производятся самостоятельно:

  • Помпа отключается, а из гидробака сливается вода. Это можно сделать, открутив ключом специальный кран внизу системы.
  • Запуск насосной станции снова активируется для заполнения гидроаккумулятора.
  • В момент отключения насоса, нужно зафиксировать показания манометра. Это будет верхним порогом.
  • После этого открывается самый дальний от насоса кран. Пока течет вода, можно отрегулировать ее напор. Для этого на реле необходимо подкручивать гайку на большой пружине.
  • Необходимо дождаться, когда насос снова запустится. Это произойдет при понижении давления по мере вытекания воды.
  • Зафиксированные показания будут соответствовать нижнему порогу.

Снятие показаний
Снятие показанийИсточник gaz-test.ru

  • Далее нужно найти разницу между верхним и нижним давлением.
  • Если найденные параметры окажутся близки к 1,4 бар, то больше ничего делать не нужно. Система работает в оптимальном режиме.

Когда показания оказываются ниже стандартного значения, насос начнет чаще запускаться, а напор может оказаться прерывистым. Это приведет к преждевременному износу рабочих узлов. Более высокие показатели от нормы позволят эксплуатировать станцию в щадящем режиме. Но при этом будет сильно заметна разница между максимальным и минимальным напорами.

Для регулировки этих параметров на реле есть малая пружина. И ее натяжение можно менять при помощи откручивания гайки. После завершения настроек, проводят повторный запуск системы. И если итоги не удовлетворительны, все действия повторяют.

Видео описание

В этом видео показано, как запустить водяную станцию и избежать при этом распространенных ошибок:

Правила эксплуатации

Производители насосного оборудования дают четкие предписания, что нужно делать, чтобы их техника работала без перебоев в течение всего заявленного срока эксплуатации. Выполнение профилактических работ и своевременное устранение всех неисправностей позволит продлить срок жизни насоса, а системе плодотворно работать.

Особенности эксплуатации насосной станции:

В случае неиспользования оборудования в зимнее время, всю воду из системы необходимо полностью сливать. Это поможет избежать серьезных неприятностей, связанных с заменой целых узлов. А делать это нужно еще до первых заморозков.

Кран для слива воды
Кран для слива водыИсточник вода-вдом.рф

После консервации на зимний период нужно выполнять проверку давления в гидроаккумуляторе. Это не следует забывать делать и во время беспрерывной работы оборудования

И обращать внимание на давление необходимо не реже раза в месяц.
Нахождение всех рабочих узлов станции в сухом и теплом месте, является обязательным условием для нормальной работы оборудования. Поэтому помещение необходимо подготовить заранее

И если есть необходимость, то утеплить и высушить.
Фильтр грубой очистки необходимо периодично промывать, удаляя отложения примесей, которые содержаться в источнике. Если этого не делать, то вода станет поступать рывками. А в случае полного засорения, холостая работа мотора приведет к его быстрой поломке.
Если по каким-либо причинам невозможно выкопать траншею для водной магистрали ниже точки замерзания почвы, то ров необходимо утеплить. Кроме размещения в нем теплоизоляции, можно воспользоваться специальным электрическим кабелем. Он прокладывается вместе трубами в траншее и обогревает последние.

Видео описание

Следующее видео позволит разобраться, как запустить насосную станцию после зимы:

Коротко о главном

Прежде чем запускать систему по забору воды из источника под землей, необходимо удостовериться, что оборудование подключено правильно. Если используется эжектор, то проверяется наличие линии рециркуляции и ее подсоединение к накопительному баку. Когда применяют однотрубное подключение к помпе, нужно заранее подготовить к работе гидроаккумулятор.

Для первого запуска системы необходимо полностью заполнить ее водой. А после проверки работоспособности провести финишную настройку автоматики. Это позволит добиться лучшей функциональности системы. Также после регулировки оборудование сможет работать в более щадящем режиме с большей производительностью.

Принцип работы

Насос наполняет бак водой, создавая давление в системе. Резиновая мембрана в виде груши, разделяет гидроаккумулятор для воды и воздуха. Через кран вода из бака поступает в раковину, снижая давление в водопроводе и баке.

Когда давление опускается до 2,2 бар, реле включает мотор. При достижении исходного уровня (3 бар) запускается реле, отключая насосную станцию.

Охлаждение – за счет циркуляции воды, перегрузки контролирует автоматика. Если мотор перегрелся, электроэнергия отключается, и восстанавливается насос только через определенное время.

В некоторых моделях есть датчик, защищающий мотор от нагрузки в холостом режиме. При отсутствии воды во всасывающей трубе он передает сигнал в систему управления и мотор выключается. Через 15 – 40 мин. НС готова к работе.

Но если за 24 часа рабочий объем воды не восстановится, НС отключается, и запускать ее придется в ручном режиме.

Как выбрать мощность и модель

Тип установки подбирают с учетом емкости резервуара, мощности и производительности насоса. Необходимо также учесть дальность транспортировки жидкости по водоносному горизонту и высоту подъема.

Чаще всего используют насосы с мощностью в диапазоне 0,5-1,5 кВт и производительностью, которая колеблется в пределах 3000-6500 л/ч. Это оптимальные показатели для обслуживания частного дома. Для дачи рекомендуется выбирать менее мощные устройства с производительностью 700-1200 л/ч.

Параметр рассчитывается по формуле D = H x V/ (Hd — Hstat)*Hw, где:

  • D — дебит;
  • V — объем откачанной воды;
  • Hd — уровень воды при динамическом изменении;
  • Hstat — уровень после отстаивания;
  • Hw — водяной столб.


Выбор насосной станции.

Размер бака подбирают с учетом числа жильцов и установленного сантехнического оборудования:

  • для 1-2 человек, проживающих в доме, где установлен умывальник или душ, объем накопителя может составлять 24 л;
  • для 3-4 человек рекомендуется выбирать модели емкостью 50 л и более;
  • если семья использует большое количество воды, устанавливаются резервуары объемом от 100 л.

Монтаж насосной станции

Почему размещать станцию лучше в колодце

На первый взгляд может показаться, что места для монтажа оборудования более чем достаточно – для этого можно приспособить любой уголок в доме. Но, в действительности же ситуация обстоит совсем иначе, так как только грамотное расположение оборудования может гарантировать бесперебойную и полноценную его работу.

По этой причине необходимо соблюдать следующие условия:

  • Близость расположения к колодцу, что обеспечит стабильное всасывание воды.
  • Оборудование должно находиться в теплом, сухом и вентилируемом помещении.
  • Место, где будет располагаться станция, не должно быть тесным, так как время от времени придется выполнять профилактические или даже ремонтные работы.
  • Помещение должно быть звукоизолированным, так ка водонасосное оборудование издает определенный шум в процессе эксплуатации.

Чаще всего для установки оборудования используют следующие места:

  • Котельная на территории дома – отличная площадка для монтажа оборудования. Однако, при некачественной шумоизоляции, работа насоса будет постоянно слышна.
  • Также для этих целей часто используют подвальное помещение или подпол. Однако, такой вариант следует проектировать еще при строительстве дома. Если подвальное помещение не обогревается и при этом не заизолированы стены и пол, то на его подготовку своими руками уйдет много времени и средств.
  • Специальная площадка возле колодца, углубленная в землю – хороший вариант, но главное при этом – правильно определить оптимальную глубину расположения площадки.

Все эти варианты в той или иной мере требуют затрат сил и финансовых средств, в то время как в самом колодце имеется много свободного места. Почему бы им не воспользоваться. Для этого нужно лишь выполнить специальную площадку, которая будет крепиться к стенке колодца на кронштейнах.

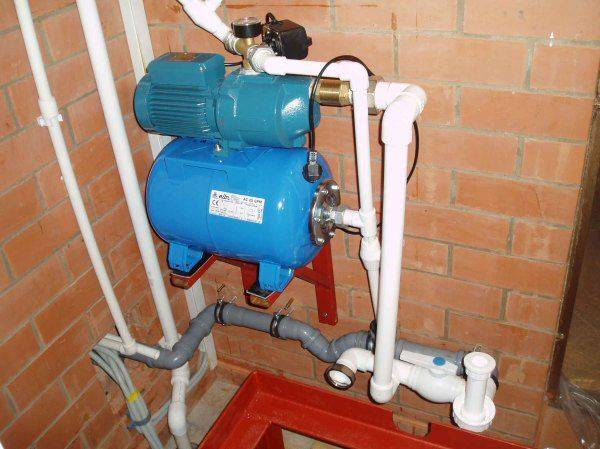

Насосная станция закреплена на кронштейнах

Установка насосной станции в колодце соответствует всем вышеизложенным требованиям, за исключением одного – неудобство доступа к оборудованию. Однако и с этой проблемой легко справиться, к примеру, воспользовавшись небольшой стационарной лестницей, по которой можно спускаться в колодец для осмотра или выполнения мелкого ремонта оборудования.

Обратите внимание! Для размещения оборудования в колодце, необходимо утеплить его верхнюю часть, к примеру, выполнить над ним деревянный домик

Прокладка трубопровода и установка оборудования

Как правило, колодец располагается невдалеке от дома. Чтобы система водоснабжения работала без перебоев, нужно обеспечить беспрепятственный доступ воде от источника к точкам потребления. За это отвечает водопровод, к монтажу которого необходимо подойти весьма ответственно.

Дело в том, что зимние морозы могут стать причиной замерзания магистрали, поэтому трубы нужно уложить на глубину ниже уровня промерзания грунта. В противном случае следует выполнить утепление водопровода.

Схема прокладки трубопровода

Инструкция по монтажу выглядит следующим образом:

  • В первую очередь необходимо вырыть траншеи, предусмотрев небольшой уклон в сторону колодца.
  • Затем в фундаменте и стенке колодца надо выполнить отверстие на оптимальной глубине.
  • Напротив отверстия в стенке колодца монтируется площадка для установки оборудования.
  • Далее выполняется укладка труб.
  • Насосная станция всегда имеет ножки-подставки, которые необходимо зафиксировать на площадке анкерными болтами. В противном случае оборудование может оказаться на дне колодца ввиду постоянной вибрации.
  • После этого, трубопровод нужно подключить к оборудованию, установленному на площадке в колодце.

Иногда в процессе обустройства магистрали возникает проблема, связанная с высоким уровнем расположения грунтовых вод. В этом случае трубы надо установить выше критического уровня и защитить их от холода теплоизоляционным материалом.

Совет! Для теплоизоляции труб, проложенных выше уровня замерзания грунта, можно использовать недорогой и в то же время экологически чистый материал – минеральную вату, выполненную на базальтовой основе.
