Кондиционеры в квартиру: как подобрать и правильно установить

Что лучше — кондиционер или сплит-система

О стандартных кондиционерах мы уже успели поговорить, но сейчас все чаще можно услышать такой термин как «сплит-система». Что это — очередная уловка маркетологов или действительно новая система охлаждения?

На самом деле, сплит-системы и кондиционеры являются одним видом климатической техники и отличаются лишь по незначительным параметрам.

  • Сплит-системы представлены не монотонными блоками, а полноценными дизайнерскими устройствами, которые вписываются в интерьер любой квартиры. Кондиционеры же не предназначены для декора помещения.
  • Сплит-системы обладают множеством дополнительных функций, например, нагревом, очисткой воздуха и так далее.
  • Сплит-системы отличаются очень низким уровнем шума.

Но основная функция этой техники — охлаждение, и в этом плане кондиционеры не отличаются от сплит-систем. По сути, любой кондиционер с низким уровнем шума и дополнительными функциями можно назвать сплит-системой. К слову, недобросовестные продавцы часто этим пользуются, когда берут дополнительные деньги за красивые слова, поэтому будьте бдительны при выборе подходящей модели.

КЛАССИФИКАЦИЯ СИСТЕМ КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

Кондиционирование воздуха — это автоматическое поддержание в закрытых помещениях всех или отдельных его параметров (температуры, относительной влажности, чистоты, скорости движения) с целью обеспечения оптимальных метеорологических условий, наиболее благоприятных для самочувствия людей, ведения технологических процессов и сохранения ценностей культуры.

В зависимости от среднего уровня необеспеченности в год указанных параметров системы кондиционирования воздуха подразделяют на классы (по надежности):

первый — в среднем 100 ч в год при круглосуточной работе или 70 ч в год при односменной работе в дневное время не обеспечивает заданных параметров;

второй — в среднем 250 ч в год при круглосуточной работе или 175 ч в год при односменной работе в дневное время не обеспечивает заданных параметров;

третий — в среднем 450 ч в год при круглосуточной работе или 315 ч в год при односменной работе в дневное время не обеспечивает заданных параметров.

По назначению системы кондиционирования подразделяют на комфортные и технологические. Комфортное кондиционирование воздуха используют для создания микроклимата, оптимального для жизнедеятельности людей. При этом отклонение параметров воздуха от заданных составляет по температуре ±1,0 °С, по относительной влажности ±7 %, по подвижности воздуха ±0,1 м/с в течение года в среднем от 100 до 450 ч. Технологическое кондиционирование воздуха предназначено для обеспечения необходимых его параметров для оптимизации технологических процессов.

Системы кондиционирования, предназначенные для круглосуточного и круглогодичного обеспечения требуемых параметров воздуха в помещениях, следует предусматривать не менее чем с двумя кондиционерами. При выходе из строя одного из кондиционеров необходимо обеспечить в помещении не менее 50 % требуемого воздухообмена и заданную температуру в холодный период года. При наличии технологических требований к постоянству заданных параметров в помещении необходимо при проектировании предусматривать установку резервных кондиционеров и насосов для поддержания требуемых параметров воздуха.

Системы кондиционирования воздуха классифицируют:

по характеру связи с обслуживаемым помещением — на местные и центральные;

по схеме обработки воздуха — на прямоточные и рециркуляционные;

по конструктивным признакам — на автономные и неавтономные.

В центральных системах кондиционирования источники теплоты и холода (ИТХ) централизованы. Распределение воздуха по отдельным помещениям обеспечивается распределительной сетью воздуховодов.

В местных неавтономных системах ИТХ централизованы, но обработка воздуха производится в местных кондиционерах, которые размещаются в обслуживаемых ими помещениях. При таких системах распределительные воздуховоды отсутствуют. Питание местных неавтономных кондиционеров теплоносителем и хладоносителем осуществляется по трубопроводам, соединяющим эти кондиционеры с центральными ИТХ.

Автономные системы кондиционирования представляют собой индивидуальные кондиционеры со встроенными холодильными машинами. Их устанавливают в отдельных помещениях и подключают к электросети.

Выбор и установка кондиционера

Современные кондиционеры могут быть оснащены различными системами очистки. Рассмотрим основные:

Plasma – данная система очистки оснащена несколькими биоэнзимными фильтрами, имеющими большую стерилизационную способность. Проходя через каждую ступень фильтра, воздух очищается от мелких частиц пыли и бытовых грибков, запахов пищи и табака. При этом данная система разрушает клеточные оболочки бактерий, тем самым уничтожая их. Антиоксидантный фильтр – имеет каталитическое покрытие из активного вещества. Оно принадлежит к группе флавоноидов, которые восстанавливают свободные радикалы до химически неактивных соединений

Важно, что активное вещество является катализатором, то есть само не участвует в реакции и не расходуется. Поэтому срок службы такого фильтра составляет не менее 10 лет

Все системы фильтрации призваны защищать организм человека от неблагоприятных факторов внешней среды и создавать хороший микроклимат в квартире.

Как показывает практика, основной проблемой является даже не выбор кондиционера, а поиски того, кто его вам рекомендует и правильно установит. Выбирайте проверенный временем бренд изделия и фирму-установщика.

Вентиляция различных помещений дома на примерах

Не существует единственной универсальной схемы вентиляции. Разные помещения дома требуют разных решений. Эти обобщенные примеры помогут вам понять основные принципы и применить их в своем доме.

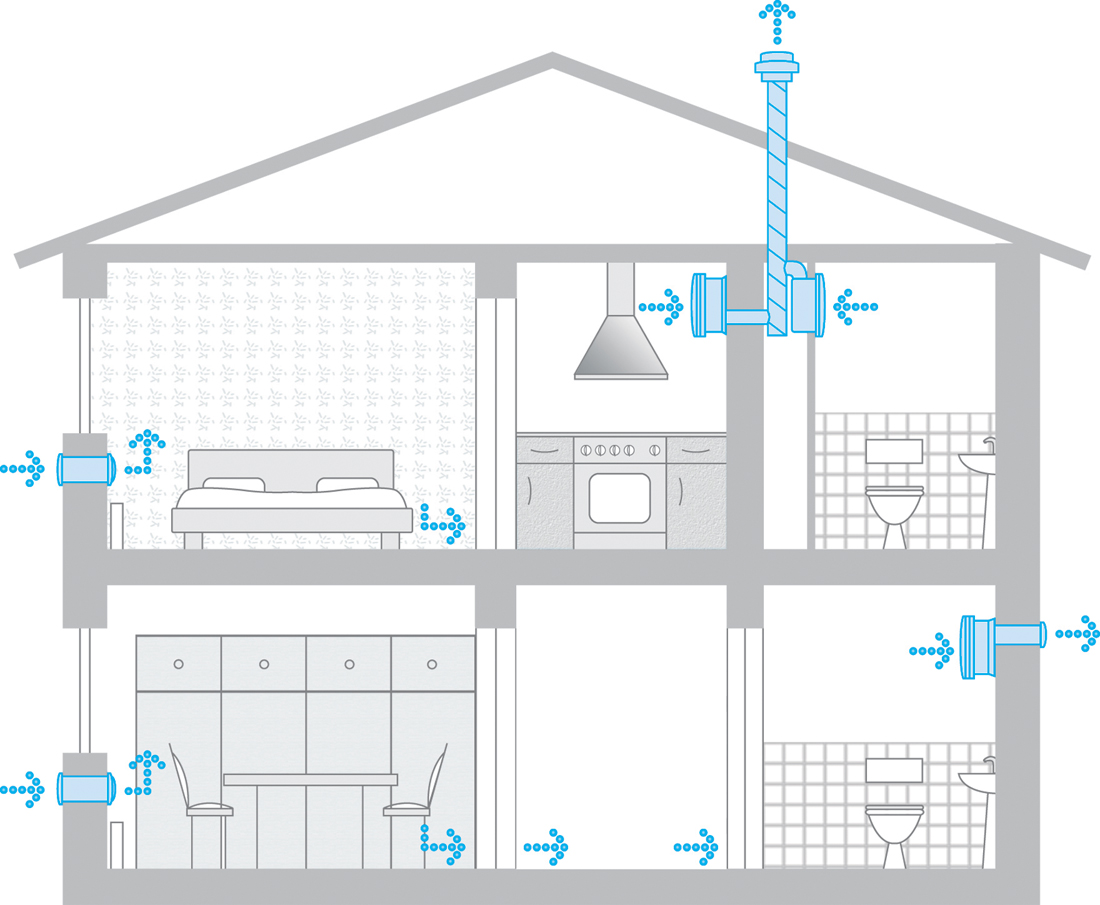

Схема работы приточно-вытяжной вентиляции дома

Жилые комнаты

Свежий воздух поступает в жилые комнаты через открытые окна или форточки, а в холодное время года через каналы приточной вентиляции в наружных стенах и оконных рамах. Каналы оснащаются приточными клапанами, рекуператорами или бризерами. Поступающий с улицы воздух вытесняется в коридор через дверной проем. Дверь должна пропускать воздух даже в закрытом положении. Обычно для этого достаточно щели между дверным полотном и полом шириной около 1 см.

Кухня

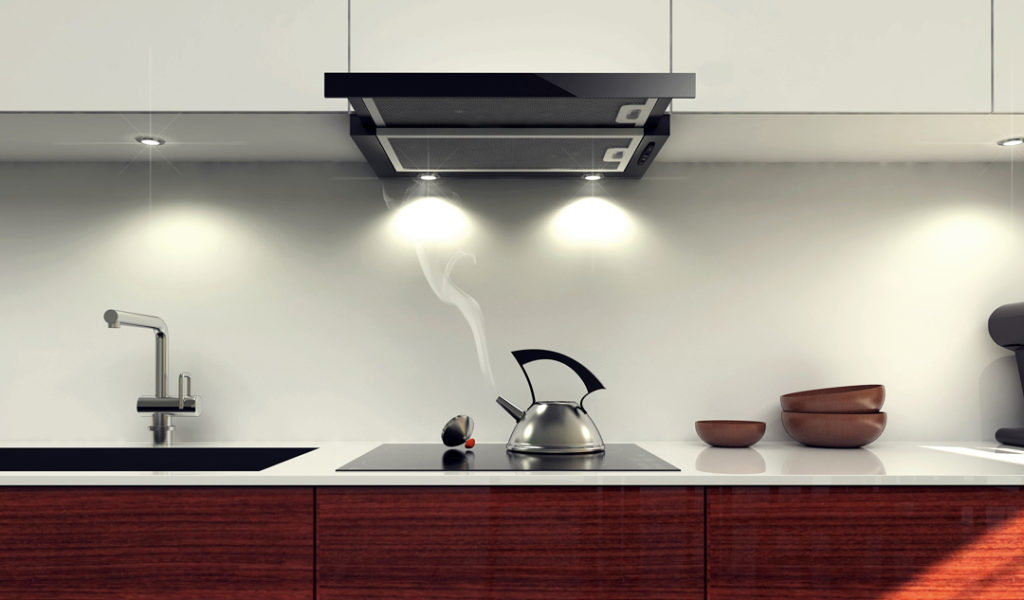

В процессе приготовления пищи в воздух выделяются запахи и водяной пар. Поэтому кухня обязательно оборудуется вытяжкой, расположенной над газовой или электрической плитой. Вытяжка подключается к вытяжному вентиляционному каналу и включается по мере необходимости.

Эффективность вытяжки зависит от конструктивного исполнения и высоты установки над кухонной плитой. К сожалению, эффективность бытовых вытяжек не превышает 70%. Это значит, что более трети образующихся над плитой газов вытяжкой не улавливаются и поступают в воздух кухни. Поэтому, кроме вытяжки, в кухне обязательно оборудуется вытяжная вентиляция. И, разумеется, в кухне должна быть приточная вентиляция, без которой вытяжная не сможет нормально функционировать.

Ванная и туалет

Ванная — помещение с повышенной влажностью. Кроме того, уровень влажности очень сильно меняется: от нормальной до 100% в то время, когда ванной кто-то пользуется. Вентиляция должна за короткое время удалять избыточную влажность.

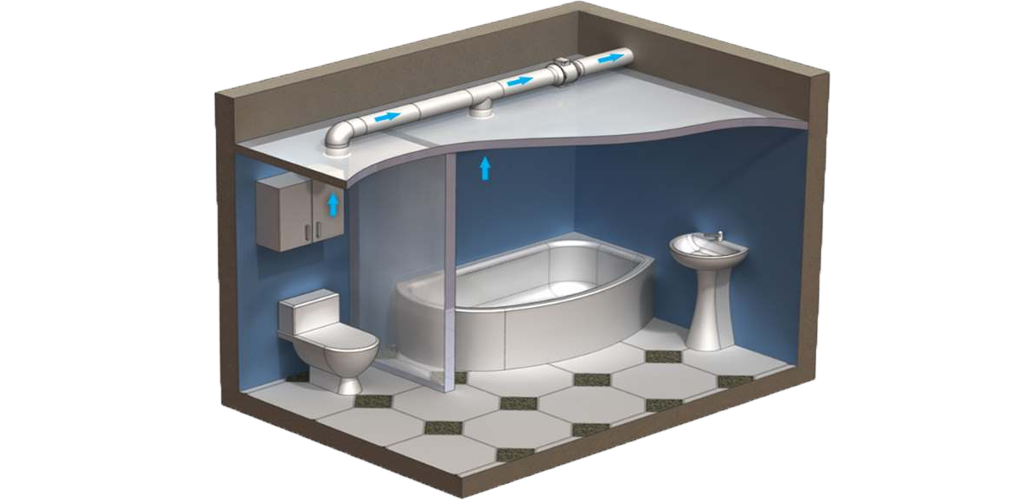

Вытяжная вентиляция санузла

Вот почему в вентиляцию ванной часто устанавливается дополнительный вентилятор, который включают по мере необходимости. Существуют также более дорогие автоматические вентиляторы, включающиеся по сигналам датчика влажности.

Не следует впадать в крайность — слишком интенсивная вентиляция в ванной тоже не нужна. Она будет откачивать теплый воздух и пользоваться ванной будет некомфортно.

Специальная приточная вентиляция в санузлах обычно не оборудуется. Ее роль выполняет щель между дверным полотном и полом шириной 2 см. Также в нижней части дверного полотна можно установить специальную вентиляционную решетку, через которую воздух из коридора поступает внутрь ванной и туалета.

Неприятные запахи в санузле могут появляться из-за ошибок в проектировании канализационной системы. Внутренняя полость канализации отделяется от помещения гидрозатворами. Понижение давления в полости канализации приводит к тому, что вода из гидрозатвора уходит и в помещение начинают проникать неприятные запахи из канализации. Для нормальной работы гидрозатвора канализация должна сообщаться с атмосферой — верхний конец канализационного стояка выводится на крышу.

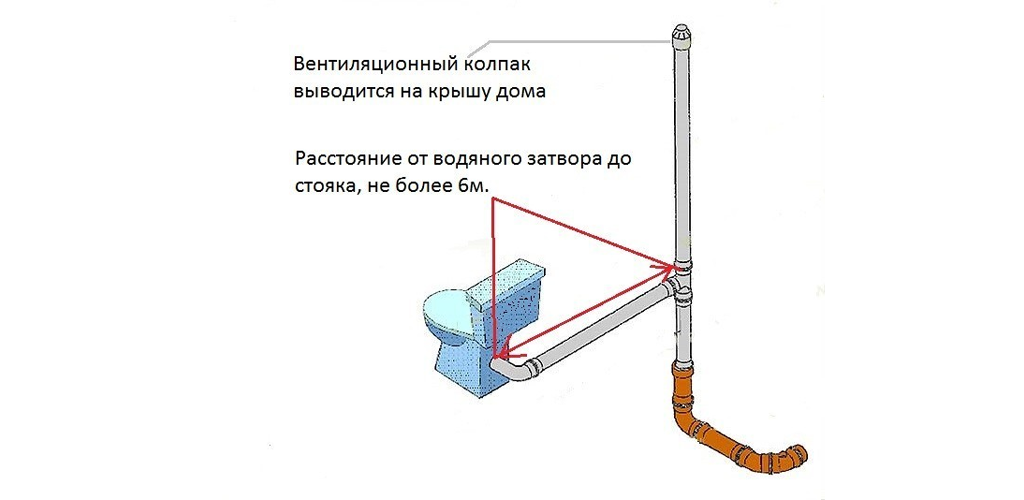

Канализационный стояк сообщается с атмосферой

Бойлерные и котельные

Технические помещения оборудуются вентиляцией особенно тщательно. Для горения газа в котле требуется достаточное количество воздуха, в свою очередь, продукты горения должны полностью выводиться за пределы дома. В руководстве по эксплуатации котла указаны все требования к вентиляции — на них нужно опираться в первую очередь. Не следует смешивать дымоходы и вентиляцию. Они различаются конструктивно и используемыми материалами.

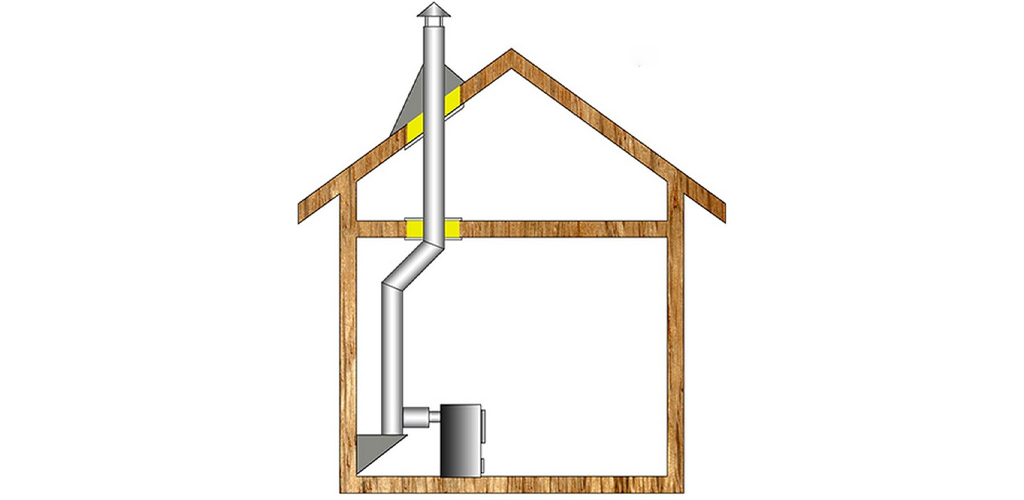

Дымоход соединяется непосредственно с котлом

Цокольные этажи и подвалы

Вентиляция этих помещений предотвращает образование конденсата, разрушающего строительные материалы. Кроме того, из грунта может выделяться опасный для здоровья человека и животных радиоактивный газ радон. Он значительно тяжелее воздуха и поэтому скапливается в подвалах и цокольных этажах.

Как правило, в цоколе или подвале предусматриваются специальные вентиляционные отверстия. Желательно, чтобы приточные вентиляционные отверстия были оборудованы воздухозаборниками, поднятыми выше уровня снегового покрова. Благодаря этому вентиляция сможет эффективно функционировать и зимой.

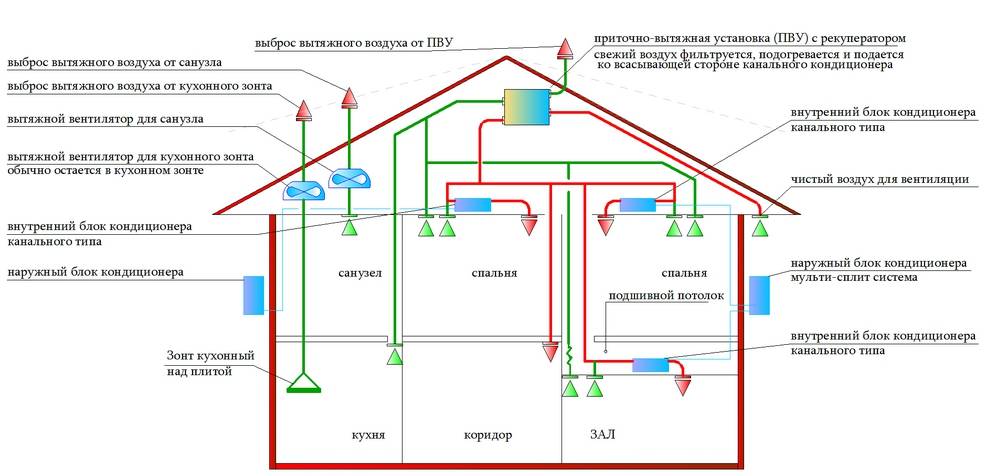

Управление климатом в доме

Управление локального кондиционера по сравнению с теми возможностями, которые предоставляет современная канальная система, управляемая термостатом, более ограничено. Термостат, кстати, и установить можно в любом удобном месте (в отличие от встроенного датчика локального блока). Лучше всего использовать программируемый термостат – а сегодня появились, в том числе, интеллектуальные самообучающиеся термостаты – с их помощью можно задавать различные параметры температуры в зависимости от Вашего индивидуального графика, в том числе на каждый день недели. Заданные значения будут автоматически поддерживаться, не требуя периодического вмешательства человека.

Термостаты для управления климатом в доме предлагаются на рынке в множестве самых разнообразных вариантов, отличаясь стоимостью и набором функций. Чтобы сориентороваться в этом многообразии, мы подготовили для Вас следующую статью:

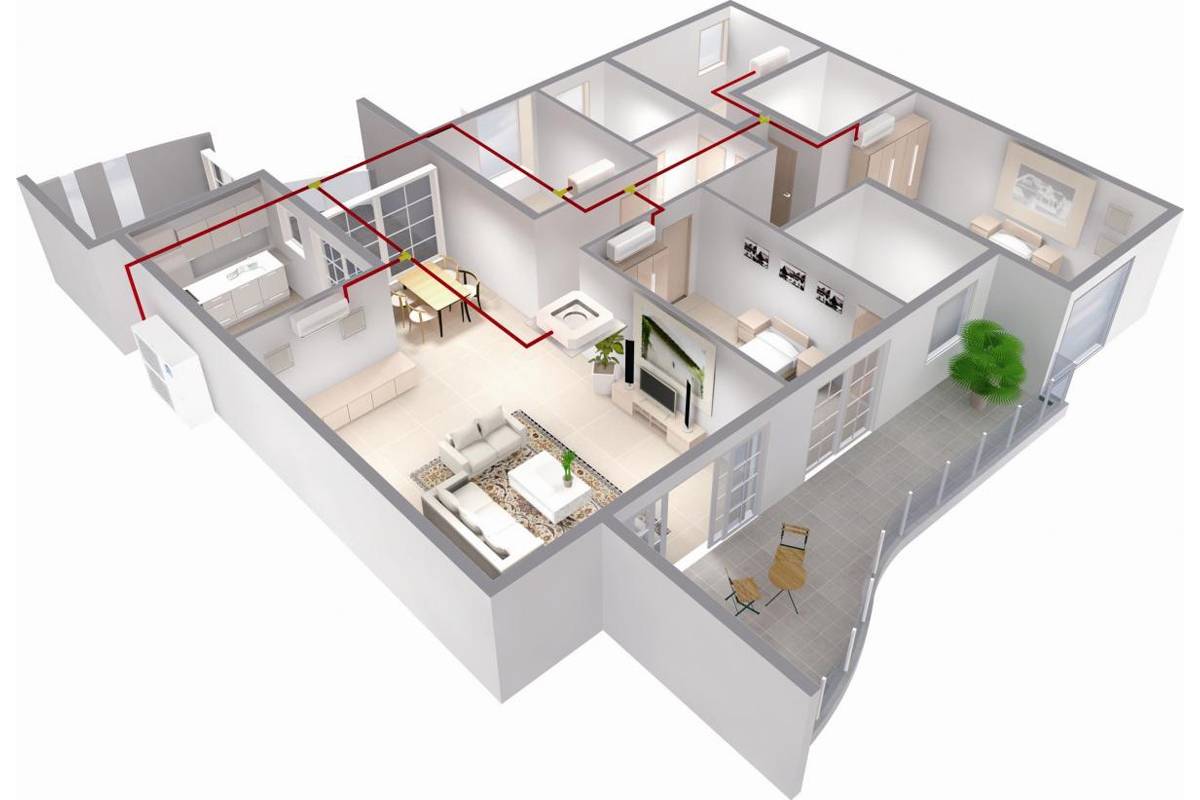

Экономичность канального кондиционирования

Экономичность канальной системы выше любой локальной установки. Для понимания эффективности использования электроэнергии при кондиционировании применяется термин SEER (среднегодовой показатель эффективности), т.е. среднегодовое соотношение полученного холода к затраченной электроэнергии. Чем выше это значение, тем меньше установка потребляет электроэнергии для получения единицы холода. К примеру, у самых распространённых настенных блоков популярных производителей этот показатель не превышает 4-х единиц, а у обычных блоков (ККБ) для канальных систем и систем воздушного отопления он составляет 11-13, а у наиболее современных – целых 14-17 единиц.

К тому же канальные системы, снабженные “умной” автоматикой, позволяют дополнительно снизить энергозатраты – например, включая систему только тогда, когда в помещении находится человек, или устанавливая температуру в соответствие с выбранным графиком. Также в канальной системе используются рекуператоры тепла, позволяющие дополнительно снизить затраты на охлаждение / нагрев до 70%.

Эстетичность системы

В случае с канальным кондиционированием всё оборудование размещается скрытно, в отдельном небольшом помещении, а сами воздуховоды легко декорируются отделкой (чаще они вообще спрятаны в перекрытиях дома). Внутри помещений присутствуют только декоративные решётки. Сами эти решётки предлагаются в широком диапазоне разнообразных форм и расцветок и имеют покрытие, подходящие под различные материалы внутренней отделки. Они подбираются индивидуально под дизайн каждого конкретного помещения. Что же касается настенных локальных установок, то их внутренние блоки способны изуродовать любое красивое помещение, а наружные навесные еще и серьезно портят внешний вид здания.

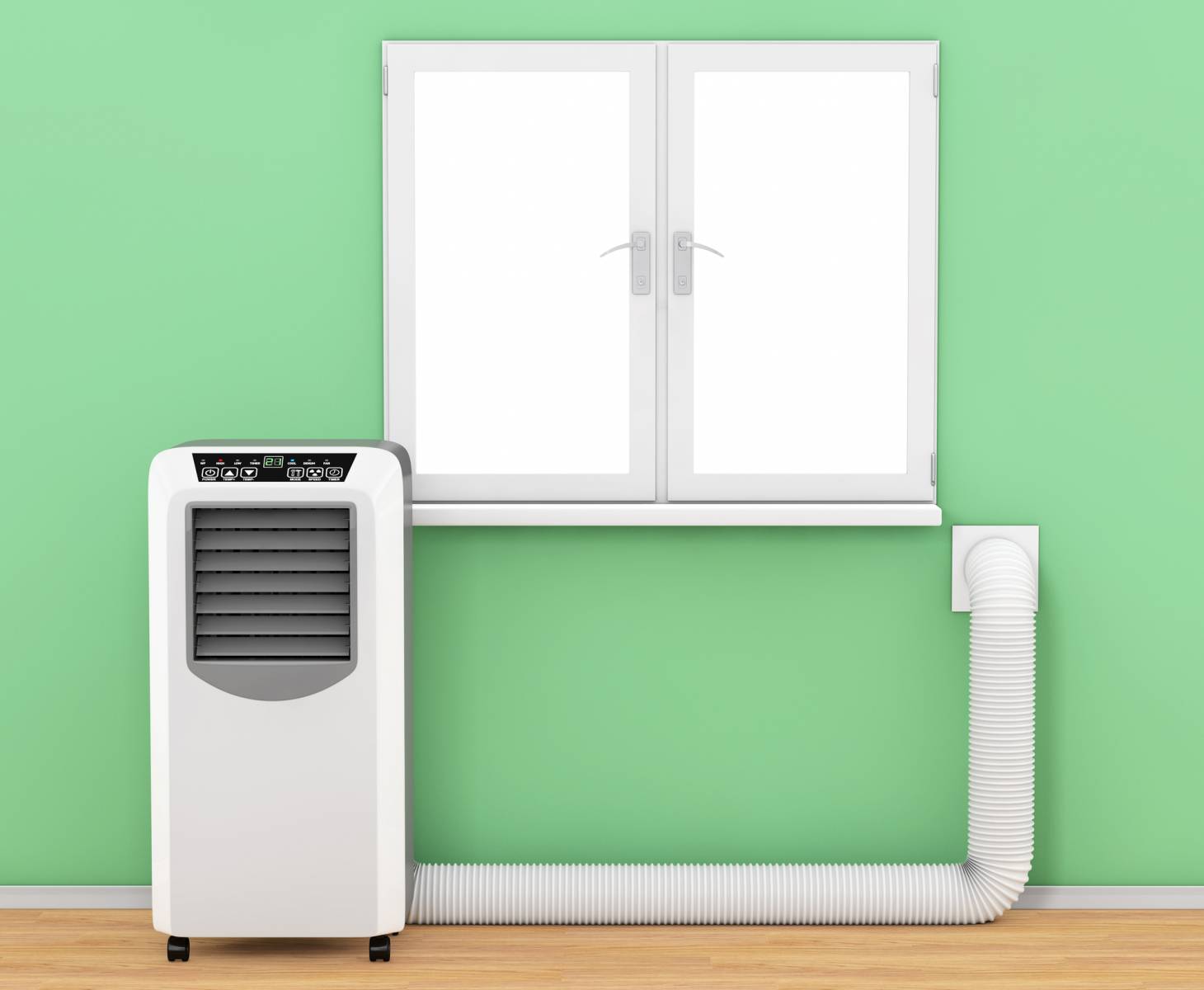

Напольный моноблочный кондиционер

Система представляет из себя единый блок с гофрированным шлангом, который подсоединяют к окну или вентиляции. Управление происходит при помощи пульта дистанционного управления. Модель не настолько примитивная, как предыдущая. Также хорошо подходит для дачи, где хозяева проводят время лишь в летний период.

Плюсы:

  • мобильность. Возможно переносить кондиционер в другие помещения.
  • легкость монтажа и демонтажа.
  • специальные фильтры в составе системы очистят воздух от пыли и наделят его полезными для здоровья ионами.

Минусы:

  • малая мощность.
  • непривлекательный внешний вид.
  • необходимость часто опустошать специальный резервуар с водой.

О чем говорят значения мощности в документации?

В технической документации к кондиционерам указывается два или три вида мощности. Показатели характеризуют разные параметры работы: холодо- и теплопроизводительность, а также электрическую мощность, потребляемую сплит-системой.

Разброс показателей может ввести в заблуждение. В нагревательных электроприборах, например, бойлере или радиаторе, мощность тепловыделения соответствует потребляемой энергии. Для кондиционера эти параметры различны.

Сплит-комплекс, в отличие от нагревателя, не преобразует напрямую электроэнергию, а использует ее для работы теплового насоса. Последний способен перекачать теплоэнергии значительно больше, чем затрачено электрической мощности.

Пример отображения мощностных характеристик в паспорте к кондиционеру Lennox GHM09, функционирующего в двух режимах: охлаждение и обогрев

Холодопроизводительность – основная техническая характеристика, определяющая способность кондиционера выводить тепло за пределы здания. Электропотребление интересно с точки зрения подбора подводящего кабеля и планирования расходов

Мощность охлаждения указывается в кВт, диапазон значений бытового оборудования – 2-8 кВт. Кроме того многие производители в технических описаниях используют британскую маркировку – БТЕ (BTU).

Холодильная мощность сплита должна соответствовать условиям службы. В противном случае нормализация микроклимата до заданной температуры станет для кондиционера непосильной задачей и выведет технику из строя.

Возможны два сценария:

  • малая производительность – работа агрегата на грани возможностей;
  • избыток мощности – увеличение количества включений/выключений, что пагубно воздействует на электродвигатель.

Способность обогрева помещения характеризует теплопрозводительность сплита. Мощность отдачи тепла всегда немного выше холодопроизводительности. Разница между показателями – соотношение теплопотерь на трассе прокачки фреона в режимах охлаждение и обогрев.

Показатель тепловой мощности особенно актуален, если кондиционер планируется использовать как межсезонный источник обогрева. Сплит-комплекс в разы эффективней электрообогревателя. Об особенностях работы сплит-системы на тепло мы говорили здесь.

На 1 кВт потребляемой электроэнергии современные кондиционеры производят порядка 3,6-5,5 кВт тепла. Этого объема достаточно для обогрева жилой площади в 36-55 кв.м соответственно

Расчет с использованием приблизительных данных

Наиболее простой, но не менее эффективный способ подсчета. Для проведения процедуры следует уточнить площадь комнаты.

Стандартное количество соответствует 1 киловатту на 30 кубических метров объема помещения. Это соответствует площади 10 квадратных метров комнаты со стандартной высотой потолков.

Этот тип расчета эффективной работы устройства можно выбрать по высоте потолков со стандартной высотой от 2,5 до 3 метров.

Однако необходимо учитывать некоторые особенности строения помещений:

  • Наличие больших по размеру окон
  • Большая наполняемость людьми в помещении
  • Наличие большого количества работающих стационарных компьютеров и прочей подобной техники
  • Расположение окон на солнечной стороне

При наличии этих факторов в помещении следует к расчету эффективной работы сплит-системы прибавлять по 20% нагрузки на прибор за каждый фактор.

Как выполнить монтаж кондиционера: установка внешнего и внутреннего блоков

Для начала нужно определить места, где будут размещаться блоки, трасса и другие элементы климатического оборудования. Для этого нужно пройтись по всей трассе прибором, предназначенным для обнаружения проводки и нанести предварительную разметку.

После этого на стену крепится пластина для фиксации внутреннего блока. Этот элемент размещается строго в горизонтальном положении, поэтому в процессе работы обязательно нужно использовать строительный уровень.

К выбору кронштейнов для монтажа наружных блоков нужно подходить очень ответственно

Порядок установки внутреннего блока:

Пластина прикладывается к стене, выравнивается по уровню и отмечаются места, где будет размещаться крепеж. Пластина убирается, и в отмеченных точках делаются отверстия с помощью дрели. Устанавливаются крепежные элементы. В деревянных домах можно воспользоваться саморезами, для бетонных и кирпичных зданий лучше взять дюбели. Пластина ставится на место и надежно фиксируется

Особое внимание нужно уделить защелкам, которые удерживают блок в нижней части. Останется только проверить горизонтальность пластины и закрепить на ней испаритель

Останется только проверить горизонтальность пластины и закрепить на ней испаритель.

Затем следует установить кондиционер своими руками с наружной стороны. Для этого с учетом нормативов наносится разметка, в соответствии с ней устанавливаются металлические уголки или кронштейны. В качестве крепежа можно использовать анкерные болты из нержавейки размером 10х1 см. К выбору кронштейнов нужно подойти очень ответственно. Эти элементы должны не только выдерживать вес внешнего блока, но и справляться с ветровыми и снеговыми нагрузками.

Удостоверившись, что кронштейны установлены ровно, на них с помощью болтов закрепляется внешний блок. Компрессор к зоне установки нужно опускать очень аккуратно, предварительно обвязав его веревками. В том месте, где через стену будут проходить коммуникации, перфоратором делается сквозное отверстие необходимого размера.

Нельзя устанавливать кондиционер вплотную к потолку или к боковым стенам

Второй этап установки кондиционера своими руками: соединение блоков

Для соединения внешнего и внутреннего блоков используются кабель и медные трубки двух диаметров. Размеры соединительных элементов обычно указаны в инструкции, которая прилагается к сплит-системе. Длина просчитывается с учетом размещения блоков. К полученному значению нужно прибавить 30 см.

Обработка медных трубок:

  • от бухты делается отрез необходимой длины;
  • края расправляются, и устраняются все заусеницы;
  • на концах устанавливаются заглушки и пробки;
  • надевается теплоизоляция.

После этого трубы требуется вывести через отверстие в стене и загнуть в нужных местах, используя трубогиб. На кабель с двух сторон устанавливаются обжимные наконечники, после чего он заводится в отверстие и подключается в соответствии с инструкцией.

Дренажная трубка при монтаже сплит-системы своими руками подключается к внутреннему блоку (для этого предусмотрен специальный выход) и выводится наружу на расстояние от стены примерно 80 см. Чтобы исключить провисание, ее следует фиксировать на каждом метре. Прежде чем уложить коммуникации в пластиковый короб, их следует связать в пучок, применяя металлизированный скотч или стяжки.

Первым устанавливают наружный блок, а затем монтируют систему внутри помещения

Как подключить кондиционер: подсоединение медных трубок

Сперва трубки подключаются к внутреннему блоку. На его боковой стенке имеется два порта со штуцерами разных диаметров. С них нужно скрутить гайки. В результате этого появится шипение, свидетельствующее о том, что из блока выходит азот, который был закачан производителем. Он необходим для защиты внутренних деталей от окислительных процессов.

Далее с трубок нужно снять заглушки и еще раз проверить их края на наличие дефектов. Поверхность должна быть ровной. После этого на трубы можно надеть накидные гайки.

Затем следует развальцевать края трубок. Выполняя данную процедуру, нужно держать изделие отверстием вниз, чтобы пыль и мелкая стружка не попадали внутрь. Трубка зажимается в держателе так, чтобы снаружи оставалось 2 мм. Затем устанавливается вальцовщик, закручивается винт. Делается это до тех пор, пока цилиндр не перестанет опускаться. В результате этого на изделии образуется «юбка».

Трубка подключается к выходу внутреннего блока развальцованным краем. В качестве соединительного элемента используется накидная гайка, которая затягивается ключом. Нет необходимости в применении уплотнительных материалов. Аналогичным образом подключаются трубки к внешнему блоку.

Медные трубки подключаются к внутреннему блоку кондиционера

Как провести кондиционирование собственного дома?

На сегодняшний день существует множество систем кондиционирования дома. Можно для этого использовать обычные кондиционеры и современные сплит-системы.

Кондиционеры охлаждают только тот воздух, который находится в комнате. Сплит-системы позволяют затягивать воздушные массы с внешней стороны помещения,  вследствие чего в помещении присутствует постоянный свежий воздух.  Обе системы можно применять в любом удобном месте. Они обладают низким уровнем шума.

Моноблочные кондиционеры

Такая система кондиционирования в доме считается на данный момент довольно распространённой. Ей отдают предпочтение, в большей степени, по причине доступной цены. Агрегат такого типа имеет ластиковый и металлический корпус. В нём же располагается необходимая автоматика. На передней панели моноблока выведены ручки. Также в этом блоке находится и конденсатор и испаритель. Моноблок встречается мобильный и оконный.

Оконные кондиционеры-моноблоки

Оконные кондиционеры-моноблоки крепятся в оконных или дверных проёмах. Они создают искусственную вентиляцию воздуха в помещении. Единственным минусом такого блока является не совсем привлекательная внешняя эстетика. И такие агрегаты на сегодняшний день не могут быть вмонтированы в металлопластиковые окна.

Достоинства оконных моноблоков:

  • доступная цена;
  • низкое потребление электроэнергии;
  • практичное применение;
  • лёгкость установки (к работе такой кондиционер готов сразу после монтажа).

Недостатки тоже есть. Основным их них будет то, что большую часть остекления в помещении занимает именно такой оконный моноблок. Меняется уровень освещения, и нет возможности использовать жалюзи. Работа такого вида кондиционера имеет высокий уровень шума и в помещении.

Совет. Если всё-таки остановить свой выбор на оконном моноблоке, то устанавливать его в зоне отдыха не рекомендуется из-за шума при работе.

Схема устройства оконного кондиционера моноблока

Мобильные моноблоки-кондиционеры

Мобильные моноблоки устанавливаются так же легко, как и оконные. В процессе монтажа гофрированный шланг для выведения воздуха располагается с внешней стороны здания или в вентиляционной шахте. Можно вывести его в окно.

Такие кондиционеры в доме не только не уступают оконным конструкциям, но они намного совершеннее и практичнее. Все приборы оснащены специальными программируемыми таймерами. При помощи пульта от кондиционера осуществляется управление его функциями.

Сегодняшние производители всё больше стали заботится о здоровье покупателей,  и стараются в каждый мобильный моноблок внедрить специальные фильтры. Они способны очищать воздух от пыли и насыщать воздушные массы ионами, что благотворно сказывается на здоровье человека.

Определение «мобильный» означает, что прибор можно свободно монтировать и демонтировать. Если шланг вывода воздуха позволяет, то его можно будет перенести в другую комнату в доме.

В конструкции мобильного моноблока есть существенный минус. Есть ёмкость для сбора конденсата, которую необходимо регулярно опорожнять.

Схема устройства мобильного кондиционера
