Разрабатываем проект вентиляционной системы
Как уже отмечалось ранее, во время проектирования вентиляции исходят из показателя влажности воздуха около 65-ти процентов, однако в действительности этот показатель обычно снижается процентов на 15 или даже 20. Причина этого предельно проста – так называемое тактильное ощущение влажности. Так, если система обустроена правильно и обеспечивает требуемую влажность, то чувство дискомфорта и конденсат все же могут замечаться. Как следствие – выполняется корректировка функциональных характеристик системы. Явления, описанные выше, после этого пропадают, а вот влажность при этом уже не соответствует нормативным требованиям.
Занимаясь составлением проекта, учитывайте также расход воздуха. Есть много формул и специальных таблиц, которые способны помощь с определением требуемого воздухообмена при текущей температуре и площади чаши бассейна.
Вот основные характеристики, которые должны учитываться во время расчетов:
- температура воздуха под потолком (обуславливается тем, что теплый воздух меньше весит, а потому всегда стремится вверх);
- площадь водного пространства;
- число людей, посещающих бассейн одновременно (в среднем);
- общие габариты обходных дорожек;
- температурный показатель воздуха;
- средняя температура на улице летом/зимой;
- температурный показатель воды.
Если вентиляция бассейна проектируется вами самостоятельно, то в обязательном порядке произведите приведенные ниже вычисления.
- Определите, сколько тепла поступает от людей, воды в чаще, солнечного света, осветительных приборов и, собственно, дорожек.
- Определите, сколько влаги поступает от купающихся, дорожек и воды.
- Рассчитайте воздухообмен, учитывая при этом нормативный показатель.
В соответствии со стандартами общества инженеров Германии последний показатель необходимо рассчитывать по водной площади, общем показателе влажности и температуре воды. Кроме того, должны учитываться и функциональные особенности помещения. Формула расчетов выглядит примерно следующим образом (в килограммах за час):
е*F*РВ-PL = W.
Рассмотрим, что обозначает каждый из показателей:
- F обозначает общую водную площадь в квадратных метрах;
- PL – это давление пара в случае заданных влажностных/температурных показателей;
- РВ – это все то же давление пара, вот только при заданных параметрах воды в чаше;
- наконец, е – это показатель испарения, определяющий функциональные особенности конструкции.
Последний показатель зависит от типа бассейна. Так, если конструкция накрыта пленкой, то э будет составлять 0,5; если на ней имеются водные горки, то 35; если вода статична, то 5; если речь идет об общественном бассейне, то около 20; наконец, если чаша небольшая и ее посещает среднее число людей, то 15.
Также заметим, что непосредственно при обустройстве вентиляционной системы вы должны теплоизолировать и герметизировать каждый из воздуховодов в обязательном порядке. Воздушный поток не должен направляться на водную поверхность. Если вентиляция бассейна малогабаритна, то может быть установлена между базовым и навесным потолками. Наконец, применение кондиционера в комнате, где уже имеется вентиляция, нежелательно.
На этом все, теперь вы в курсе, что собой представляет вентиляция в таких местах, как ее проектировать и рассчитывать. Не забудьте посмотреть еще один тематический видеоролик. Удачи в работе!
Нормы и требования
Самое главное при проектировании и обустройстве вентиляционной системы в бассейне – соблюдение норм и требований по необходимой температуре, влажности, и следить за подходящим соотношением приточного и вытяжного воздуха. Поэтому существует несколько факторов и правил:
- вытяжная вентиляция должна быть на 10-15% мощнее, чем приточная. Это помогает бороться с возникновением неприятных запахов, бактерий и влажности;
- процесс притока воздушных масс необходимо наладить таким образом, чтобы на каждого пловца поступал воздух в количестве 80 м3/час;
- следует поддерживать оптимальный уровень влажности для бассейна в диапазоне от 40% до 65%.
Согласно СанПиН 2.1.2.1188–03 и СНиП 2.08.02–89, к помещению и самому бассейну выдвигают ряд следующих требований:
- температура воды в диапазоне от +26°С до +29°С;
- температура в комнате в пределах +27…+31°С;
- влажность на уровне от 50% до 65 %;
- воздухообмен на 1 человека в час – не менее 80 куб. м;
- подвижность воздушных масс в рабочей зоне — не менее 0,2 м/с;
- концентрация хлора в воздухе – не более 0,1 мг/куб.м.
Правильный выбор месторасположения всех воздухораспределителей напрямую влияет на эффективность работы системы воздухообмена. Поэтому размещайте их таким образом, чтобы воздушные потоки циркулировали вдоль холодных поверхностей, к примеру, у окон. Однако обязательно необходимо организовать эту систему так, чтобы сквозняки отсутствовали в бассейне, как таковые, по понятным причинам.
Создание плана системы вентиляции
При расчете вентиляции в бассейне берется во внимание площадь испарения, количество купающихся
Проектирование вентиляционной системы в бассейне является сложной задачей, при решении которой нужно учесть все нюансы и особенности объекта. Основные требования содержат описание самого объекта:
- Размещение относительно уровня земли. На каком этаже установлен бассейн. Оптимальный выбор – создание объекта в цокольном или на первом этаже здания.
- Ориентация по сторонам света.
- Наличие или отсутствие покрытия.
- Число купающихся. Частота и время купания.
- Наличие источников тепла и холода.
- Методы осушения воздуха.
Вентиляционная система отвечает за поддержку необходимых значений и параметров воздуха в помещении и оптимизирует потребление энергетических ресурсов в случае изменения условий.
Определение площади
Жесткие требования по определению площади предъявляются общественным бассейнам. Владельцы частных могут использовать приближенные формулы по расчету.
Традиционный или нормативный способ выглядит следующим образом. Необходимо взять количество пловцов, которое примерно равно 1/3 от количества находящихся в бассейне людей. Каждому пловцу требуется минимум 2 кв.м. зеркала воды. По этим данным нужно рассчитать общую площадь зеркала.
Чаще применяется другой метод расчета. Формирование площади и формы определяется архитектурными и дизайнерскими идеями. По этим требованиям и формируется ТЗ на проектирование.
Расчет температуры воздуха
Приточно-вытяжная схема с подогревом воздуха создает комфортные условия для посетителей
В бассейне должен поддерживаться комфортный микроклимат. В среднем температура на поверхности выше на 1-2 градуса температуры воды. При этом она не должна превышать 35°С. Для рекреационных бассейнов температурный диапазон составляет 29-32°С, для детских эти показания равны 30-34°С. Строгий расчет воздухообмена в бассейне для частного использования можно не проводить – пользоваться этими показателями.
В помещении должна устанавливаться автоматика, которая будет реагировать на изменение значений и по возможности перенастроит режим.
Расчет влажности
При расчете относительной влажности воздуха нужно учитывать:
- 50-65% – значения для залов ванн бассейнов согласно СНиП;
- 67% и 29°С для теплотехнических расчетов.
Расчет влаговыделений
Можно использовать осушители воздуха для бассейнов
Бассейн является объектом, в котором присутствуют постоянные источники повышенной влажности. Это выделения с поверхности воды и обходных дорожек, приточный уличный воздух, влаговыделения от людей и водных аттракционов.
Выделения с поверхности воды должны учитываться по времени и режимам. Если объект не используется, уменьшение влаги можно исключить путем использования закрывающих жалюзи.
Расчет подвижности воздуха
Скорость перемещения воздушных потоков в частных бассейнах в коттеджах должна быть не выше 0,2 м/с. В случае превышения показателя увеличится уход влаги с поверхности, а также появится дискомфорт отдыхающих.
Расчет кратности воздухообмена
В течение часа через помещение проходит определенный объем свежего воздуха. Количество раз называют кратностью воздухообмена в бассейне. Этот показатель предусмотрен нормативными документами и определяется с учетом влаговыделения, площади испарения, коэффициента интенсивности выделений и расхода воздуха.
Согласно СП и СНиП расход наружного воздуха не должен быть ниже установленных значений. На одного человека минимальное значение составляет 80 куб.м/ч на пловца и 20 куб.м./час на зрителя.
Схема вентиляции бассейна
Расчёт вентиляции в бассейне ведётся с учётом двух особенностей:
- Нагретые влажные воздушные потоки устремляются кверху.
- На всех прохладных и влажных поверхностях оседает конденсат.
Оборудование для вентиляции устанавливается любым удобным образом: на стенах, сверху бассейна, под его чашей или вокруг неё. Часто приточная вентиляция располагается вокруг бассейна или с двух сторон, чтобы отработанный воздух быстрее поднимался к вытяжке.
Вытяжная установка должна работать так, чтобы объем удаляемого ею воздуха был равен объёму приточных воздушных масс. Благодаря такому функционированию не будут возникать сквозняки, нарушающие комфортный микроклимат. Приточную вентиляцию рекомендуется устанавливать под окнами, воздух подаётся с цокольного помещения, через щелевые напольные решётки. Такое размещение вентканалов позволит предотвратить образование конденсата на стёклах. Вытяжные вентканалы монтируются посередине зеркала под потолком где собирается влага и тепло, не приближаясь к притоку, чтобы рециркуляция воздушных масс была более эффективной.

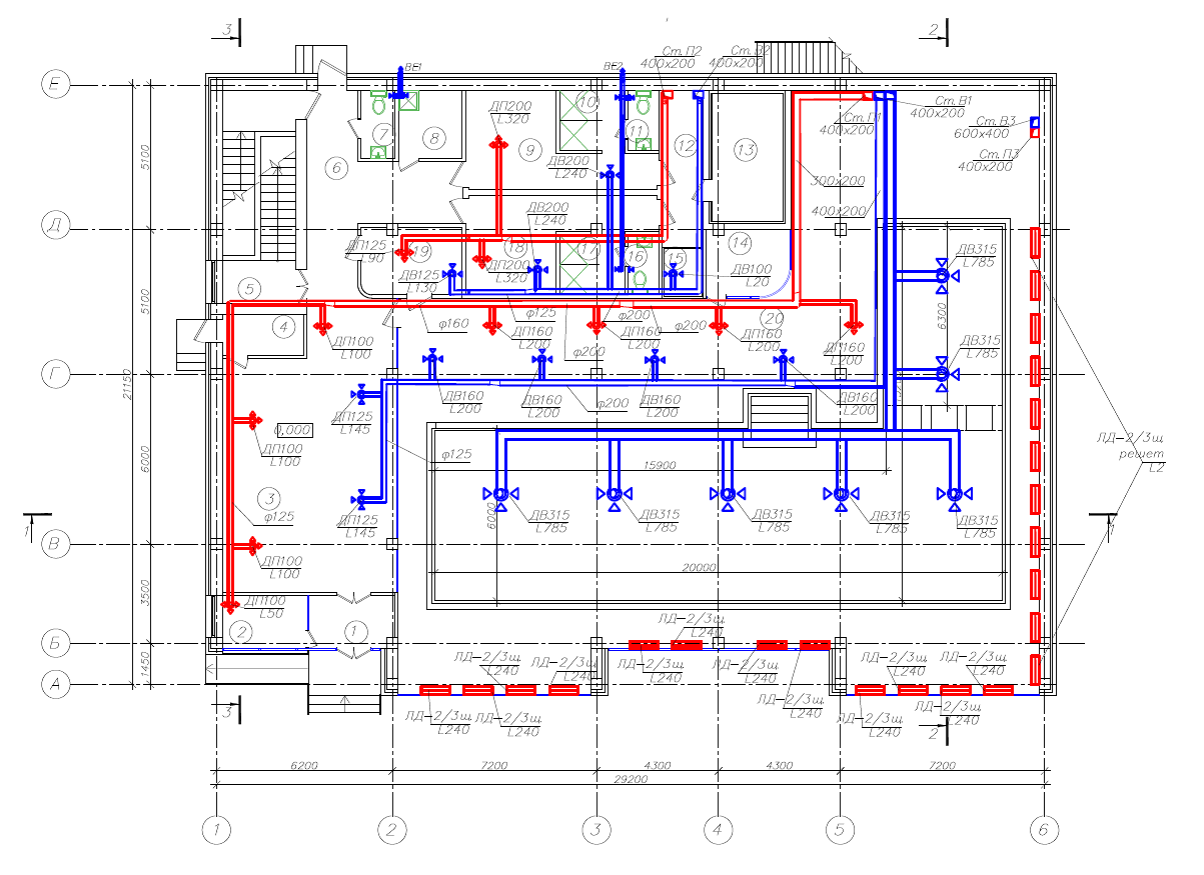

Пример проекта вентиляции бассейна
Особенности устройства вентиляции в помещениях бассейнов
- Температура воздуха и воды должны отличаться максимум на 2 градуса. Так, для бассейнов, расположенных в частных домах, температура воды установлена на уровне 28°C. Температура воздуха должна быть 29-30°C. Если же наблюдается обратное соотношение температур, то возникает интенсивное испарение. Потому, в системе вентиляции предусматривают подогрев приточного воздуха. Для плавательного бассейна предусмотрена температура воды в пределах 26-31°C, для бассейна в бане с горячей водой 35°C, с холодной 15°C.
- Важнейший параметр, определяющий микроклимат бассейна, влажность. Как говорилось выше, повышенная влажность отрицательно влияет на здоровье людей, а также на конструктивные элементы, отделку помещения. Влага, превышающая допустимый порог, приводит к образованию конденсата, который со временем способствует развитию грибков, плесени, ржавчины. Влажность имеет прямую зависимость от температуры воздуха, так ее понижение на 1 градус, увеличивает влажность на 3,5%.
- Предельные значения относительной влажности для помещений бассейнов зимой – 45%. Для лета разрешается более высокий показатель – 55%.
- Жесткие требования предъявляются к движению воздуха. Вентиляция для бассейна в коттедже должна иметь непрерывный воздухообмен. Ее нельзя отключать ни днем, ни ночью, ни в какое-либо время года, иначе не избежать образования конденсата. Система должна поддерживать скорость воздушных масс около 20 см в секунду.
- Наличие хлора в воздухе должно поддерживаться на уровне 0,1 мл на 1 куб. м воздуха.
Кроме того, система вентиляции бассейна должна быть автономной, не зависимой от вентиляции самого дома. А подключение системы к источнику бесперебойного питания, позволит обеспечить ее непрерывную работу, не зависящую от наличия напряжения в сети.

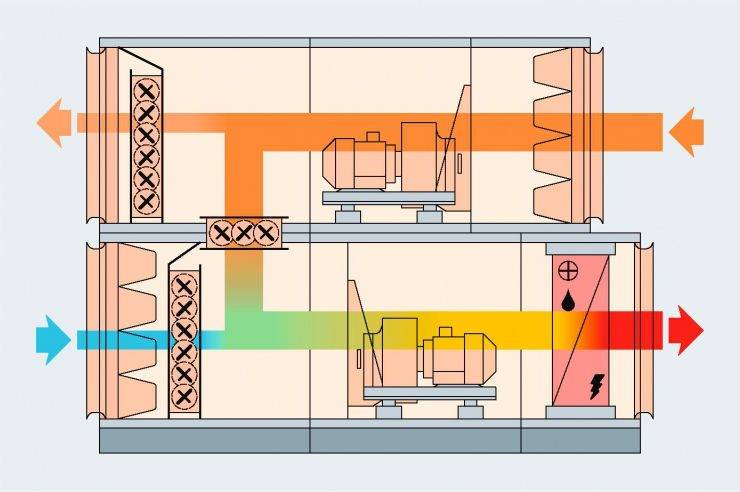

Вентиляционная установка для бассейна
Для бассейнов мы используем обычные раздельные приточные и вытяжные установки. В этом случае у нас появляется возможность более гибко подойти к размещению оборудования. Раздельные установки занимают значительно меньше места, чем системы с рекуператором. Могут располагаться в разных помещениях, например, на чердаке, в подвале и даже в подвесном потолке самого бассейна. Приточная установка, работая в 2 режимах, подает летом 3000 м3/ч, а зимой нагревает и подает всего 400 м3/ч. Вытяжная установка выбрасывает влажный воздух на улицу, а нагревающий кабель на уличных решетках защищает их от образования сосулек.
Это самая простая и самая эффективная схема вентиляции.Для нагрева 400 м3/ч воздуха нужно всего 7,5 кВт тепловой энергии от котла (не путать с электропотреблением) и это при -25 оС на улице.
Правильная вентиляционная установка в бассейне частного дома
Компании-поставщики будут убеждать Вас купить дорогие приточно-вытяжные установки для бассейнов, которые в 90% случаев вообще не нужны. Как только Вы говорите “бассейн” – у них в голове сразу “установки для бассейнов”. А зачем нужна такая установка – они не могут объяснить.
Компании Свегон и Менерга предлагают оборудование от 600 000 рублей. На 100% частных бассейнов они не нужны, а в 90% коммерческих бассейнов используются 2 раздельные установки, одна из которых с осушителем, а вторая без.
В проектах на бассейны в частных домах мы используем обычные приточные и вытяжные установки компаний NED, Breezart, Systemair, Ventmachine. Установки проектируем подвесные, канального типа в шумоизолированном корпусе с полным комплектом автоматики.
Оптимальная система вентиляции для бассейна
Понятно, что микроклимат будет создавать температура воды внутри открытого резервуара. Поэтому существуют определенные нормы, которые касаются этого параметра. К примеру, в спортивных бассейнах температура воды должна быть 24-28С, в лечебных 36С, в детских 29-32С.
Соответственно и воздух внутри помещения должен соответствовать температуре воды с поправкой в большую сторону на 1-2 градуса. Это в первую очередь комфортная обстановка, второе – такое соотношение температур не дает воде интенсивно испаряться. И еще один показатель – влажность. Она должна располагаться в пределах 40-65%.
схема вентиляции в бассейне
Чтобы полностью обеспечить эти условия, требуется сооружение приточно-вытяжной системы вентиляции в бассейне. Это когда воздух извне помещения (обычно с улицы) поступает внутрь, а влажные пары вместе с химикатами удаляются из него. То есть, получается, что вентиляция будет состоять из двух частей: приток и вытяжка.
Приточно-вытяжная система
Начнем с того, что система приточно-вытяжной вентиляции для бассейна является принудительной разновидностью. Это когда на двух контурах вентиляционной сети, а это приток и вытяжка, устанавливаются вентиляторы. С их помощью и происходит с одной стороны нагнетание свежего воздуха, с другой вывод отработанного влажного.
Но необходимо отметить, что это самая простая схема, достаточно эффективная, без излишеств и недорогая. По сути, с помощью вентиляторов, их скорости вращения можно контролировать влажность в помещении. И при необходимости, изменяя скоростной режим, варьировать влажностным показателем, что нередко приводит к экономии потребляемого энергоносителя. К примеру, в часы наименьшего посещения можно снизить обороты вращения вентиляторов, тем самым снизить воздухообмен. Или, наоборот, увеличивать скорость при полной загрузке бассейна.
Схема приточно-вытяжной вентиляции
При этом приточная вентиляция и вытяжная могут работать, как отдельные системы, или как единое комплексное оборудование. Кстати, к последним относится приточно-вытяжная установка (ПВУ), в которой заключены сразу два вентилятора, работающие на разные системы.
Осушитель воздуха
Предыдущая схема является без осушения воздуха. То есть, свежие воздушные потоки просто подаются в помещение, а влажные удаляются. Есть второй вариант организации вентиляции – это все та же приточно-вытяжная схема только с дополнением в виде осушителя приточного воздуха. Это специальный прибор, который устанавливается внутри помещения. Он энергозависимый и независимый от вентиляции, то есть, работает в своем собственном режиме, который зависит от влажности. Поэтому в его схему вводятся датчики влажности, располагаемые на стенах помещения на определенном уровне.
Получается так, что сама вентиляция занимается только воздухообменом, а осушением воздуха занимается осушитель. Он же и контролирует влажность внутри объекта. Сточки зрения эффективности и экономии отличный вариант, но использовать его рекомендуют, если площадь зеркала воды не будет меньше 40 м².
Кондиционирование
К кондиционированию бассейнов надо подходить с позиции, что эта система сама может контролировать влажность и температуру воздуха. По сути, кондиционеры выполняют те же функции, что и осушитель, только в более широком диапазоне. Их обычно устанавливают на спортивных объектов, где присутствуют зрители в одеждах. А значит, именно для них и создаются комфортные условия. А это температура в пределах 34-36С. То есть, когда идет разговор о кондиционировании, то надо понимать, что это касается в основном спортивных сооружений.
2 Микроклимат в помещении
В строительной сфере существует такое понятие, как влажность насыщения. Этот указатель характеризует объем воды, который принимается воздухом при конкретном температурном режиме. Если температура начинает расти, это поднимает уровень влажности насыщения. При превышении допустимого показателя избыток начинает превращаться в конденсат и оседать на стеновых конструкциях, стеклах или потолке.
При обустройстве вентиляции в бассейне частного дома необходимо избавиться от лишнего испарения влаги, соблюдая конкретный баланс между температурой воды и воздуха.
Если объемы испаряемой влаги относительно небольшие, то нет необходимости покупать мощные вентиляционные системы. Если температура воды и воздуха держится на одном уровне, точка насыщения будет сопоставима со 100% влажностью воздуха.
Снизить уровень испарений можно еще одним методом. Достаточно прикрыть поверхность воды специальными металлическими элементами, наподобие жалюзи. Как известно, закрытая вода практически не переходит в стадию испарения и не охлаждается. Если сравнивать открытый бассейн, то в нем за час может испариться порядка двух с половиною литров жидкости. В закрытом типе эти показатели составляют 1,2 литра в часть. В результате такой подход гарантирует большую экономию ресурсов.
