Выбираем трубы
Современное проектирование систем теплоснабжения на 95% базируется на применении пластиковых, полиэтиленовых, гофрированных нержавеющих труб. Каждая из них имеет свои недостатки, достоинства.
Металлические, медные трубы также имеют право существования, но ввиду склонности к коррозии, высокой стоимости, сложности монтажа, их применение сокращается. Предпочтение отдается не уступающим по характеристикам пластиковым изделиям. Подробные рекомендации по выбору труб отопления смотрите видео.
Видео:
Металлопластиковые, полипропиленовые трубы
Металлопластиковые трубы повсеместно применяются при прокладке водопровода, отопления, теплых полов. Они хорошо изгибаются, легко монтируются, выдерживают значительную температуру, давление, имеют бюджетную стоимость.
Металлопластик состоит из разнородных слоев с различными коэффициентами теплового расширения. Опыт применения показывает, что при использовании металлопластика на горячем водоснабжении происходит разделение слоев, труба выходит из строя через 5—7 лет. Такая разводка труб отопления в полу не рекомендуется.
Полипропиленовые трубы
Полипропилен не имеет слоев, свободно выдерживает гарантированный производителем срок службы. Главный недостаток — необходимость строго соблюдать температуру, время нагрева паяльником при монтаже. Полипропилен имеет низкую теплопроводность, не может быть применен для теплых полов.
Гофрированная нержавеющая труба
Гофрированная нержавеющая труба, разработанная по инновационным технологиям, рекомендуется для прокладки сетей теплоснабжения. При применении такого изделия легко выполняется разводка отопления по полу в новостройке или замены старых трубопроводов.
Гофрированная нержавеющая труба
Вот некоторые преимущества её применения:
- легко изгибается;
- обеспечивает простое подсоединение фитингов, облегчает, ускоряет процесс монтажа;
- гофрированная конструкция компенсирует колебания линейных размеров, гидравлические удары;
- долговечность;
- не подвергается коррозии, нет осадка на стенках.
PE-X трубы
PE-X – изделия из сшитого полиэтилена. Сшивка — процесс придания прочности соединению молекул полиэтилена, получение изделия круглой формы. На трубы наносится маркировка (ГОСТ 52134—2003 для Российских производителей) с указанием метода сшивки:
- PE-Xa,
- PE-Xb,
- PE-Xc.
Молекулы PE-Xa сшиваются пероксидами. Это дорогой, трудоемкий процесс. PE-Xb – сшивка на пару. Процесс простой, поэтому это наиболее дешевые изделия из линейки PE. PE-Xc — сшивка радиоактивными изотопами.
Полиэтилен хорошо пропускает кислород, что позволяет развиваться бактериям внутри нагревательных элементов. Чтобы кислород не проходил к теплоносителю, изделие делается многослойным. Внутри вставляется слой EVOH.
Инновационные разработки привели к созданию полиэтилена, более устойчивого к высоким температурам — PE-RT. В современном строительстве разводка труб отопления в квартире по полу производится PE-RT.
Важно! Рекомендуется выбирать трубу с маркировкой PE-RT/EVOH/PE-RT, она пятислойная, не пропускает молекулы кислорода к теплоносителю
| Наименование. | Диаметр, мм. | Толщина стенок, мм. | Цена, руб./метр. |
| PE-Xb | 16.0 | 2 | 59 |
| PE-X/EVOH | 16.0 | 2 | 28 |
| Elsen PE-Xa | 25 | 3,5 | 208.6 |
| PexPenta PE-Xc | 16 | 2 | 50 |
| Труба гофрированная из нержавеющей стали S9 304 | 15 | 95 | |
| Кожух, ПНД гофрированный под полиэтилен 16 мм | 25 | 12 |
Как поменять устаревший тепловой узел
Допустим, на собрании ОСМД пришли к выводу, что нужно менять старый элеваторный узел. Тут же, встанет вопрос: какой ИТП выбрать? Как «привязать» его к существующей разводке горячего водоснабжения и отопления? То есть, нужно выбирать организацию, которая грамотно спроектирует, проведет монтаж и пусконаладку современного теплового пункта
ИТП в подвале дома
Можем привести конкретный пример решения подобной ситуации. В Запорожье, по адресу: ул. 40 лет Советской Украины, 78 в пятиэтажном доме был старый и безнадежно устаревший элеваторный узел, который ничего не регулировал, и расходы жильцов на отопление были, просто «заоблачными» (фотография этого дома – в начале статьи).
На собрании ОСМД решили: заменить старый элеваторный тепловой узел на стандартизированный индивидуальный тепловой пункт производства . Это решение по замене устаревшего узлов на новое оборудование позволило снизить потребление теплоносителя, как следствие достичь эффекта энергосбережения и снижения оплаты за потребляемое жильцами тепло, почти на 30%.
Особенности отопления квартиры в многоэтажном доме
Внимательно прочитав инструкцию к схеме обогрева многоэтажного дома можно убедиться, что в обязательном порядке следует соблюдать все нормы и требования.
Схема системы отопления многоквартирного дома предусматривает ее грамотный монтаж, благодаря чему и можно достигнуть такой температуры и влажности.
В процессе проектирования такой схемы отопления следует пригласить высококвалифицированных специалистов, которые смогут качественно просчитать все необходимые аспекты для работы. Они же должны добиться того, чтобы в трубах сохранялось равномерное давление теплоносителя. Такое давление должно быть одинаковым как на первом, так и на последнем этаже.
Основная особенность современной системы обогрева многоэтажного дома проявляется в работе на перегретой воде. Данный теплоноситель исходит из ТЭЦ и имеет очень высокую температуру – 150С с давлением до 10 атмосфер. В трубах образовывается пар за счет того, что давление в них сильно повышается, что также способствует передаче нагретой воды на последние дома многоэтажки. Также схема отопления панельного дома предполагает немалую температуру обратки в 70С. В теплую и холодную пору года температура воды может сильно отличаться, поэтому точные значения будут зависеть исключительно от особенностей окружающей среды.
Как известно, температура теплоносителя в трубах, которые установлены в многоэтажном доме, достигает 130С. Но настолько горячих батарей в современных квартирах просто-напросто не существует, а все из-за того, что есть подающая магистраль, по которой и проходит нагретая вода, а магистраль соединяется с обраткой при помощи специальной перемычки под названием «элеваторный узел».
Такая схема имеет много особенностей, так как такой узел предназначен для выполнения определенных функций. Теплоноситель с высокой температурой должен поступить в элеваторный узел, который выполняет основную функцию теплообмена. Вода достигает высокой температуры и при помощи высокого давления проходит через элеватор, чтобы инжектировать теплоноситель из обратки. Параллельно из трубопровода вода также подается на рециркуляцию, которая происходит в системе обогрева.
Такая схема отопления 5 этажного дома является самой эффективной, поэтому активно устанавливается в современные многоэтажные дома.
Так выглядит отопление в многоквартирном доме схема которого предусматривает наличие элеваторного узла. На нем можно увидеть много задвижек, которые выполняют немаловажную роль в обогревании и равномерной подачи тепла.
Устанавливая отопление в многоквартирном доме, схема также должна предусматривать наличие таких задвижек во всех возможных точках, чтобы в случае аварии можно было перекрыть поток горячей воды или убавить давление. Этому также способствуют разные коллекторы и другая аппаратура, которая работает в автоматическом режиме. Поэтому такая техника обеспечивает большую производительность отопления и эффективность ее подачи на последние этажи.
В зависимости от этих аспектов, теплоноситель может подаваться как сверху в низ, так и снизу вверх. Некоторые дома имеют специальные стояки, которые исполняют роль поставщика горячей воды вверх, а холодной вниз. Поэтому во многих квартирах устанавливают чугунные батареи, которые очень устойчивы к перепадам температур.
При проектировании систем отопления большого масштаба (в частности, расчеты регулировки системы отопления многоквартирного дома и ее полноценного функционирования) внешним и внутренним факторам эксплуатации оборудования уделяется особо пристальное внимание. Разработаны и успешно применяются на практике несколько схем обогрева при центральном отоплении, отличающиеся друг от друга структурой, параметрами рабочей жидкости и схемами разводки труб в многоквартирных домах

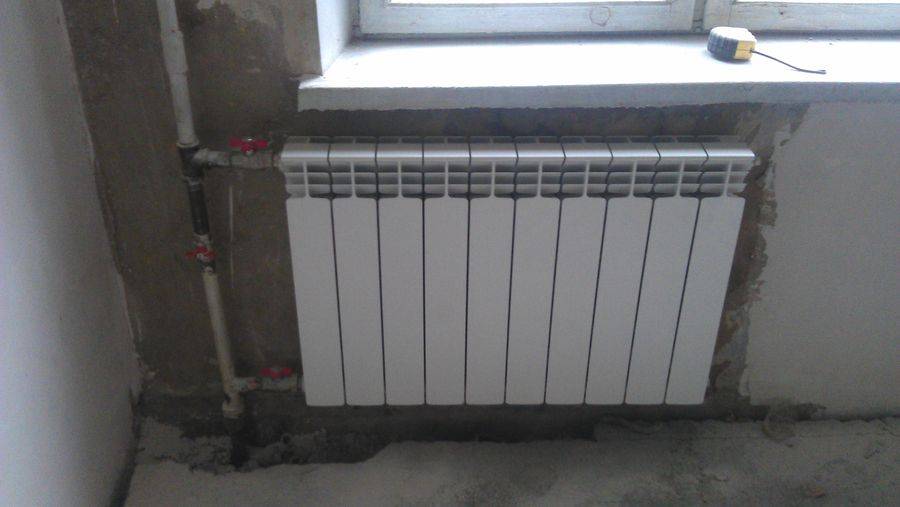

Установка биметаллических радиаторов отопления своими руками.
Еще до установки радиаторов отопления в квартире своими руками, необходимо определиться с монтажными параметрами. Для установки радиатора работающего только по принципу конвекции необходимы следующие технологические расстояния:
- от пола до радиатора 10-15 см. — обеспечение зазора для притока воздуха.
- аналогично от радиатора до подоконника 10-15 см. — обеспечение зазора для оттока воздуха.
- расстояние от тыльной стороны до стены составляет 3-5 см. без учета теплоизоляции, монтируемой на стену до установки.
Как говорилось ранее будет осуществляться установка биметаллических радиаторов (Италия). До того как мы собираемся выполнить подключение радиаторов отопления к общей сети, необходимо слить теплоноситель из системы центрального отопления. Данная операция в моем случае была закрыта оформлением договора с ЖЕКом на определенную дату и оплатой квитанции.
Сотрудник ЖЕКа появившийся с самого утра сообщил, что все готово и можно приступать.

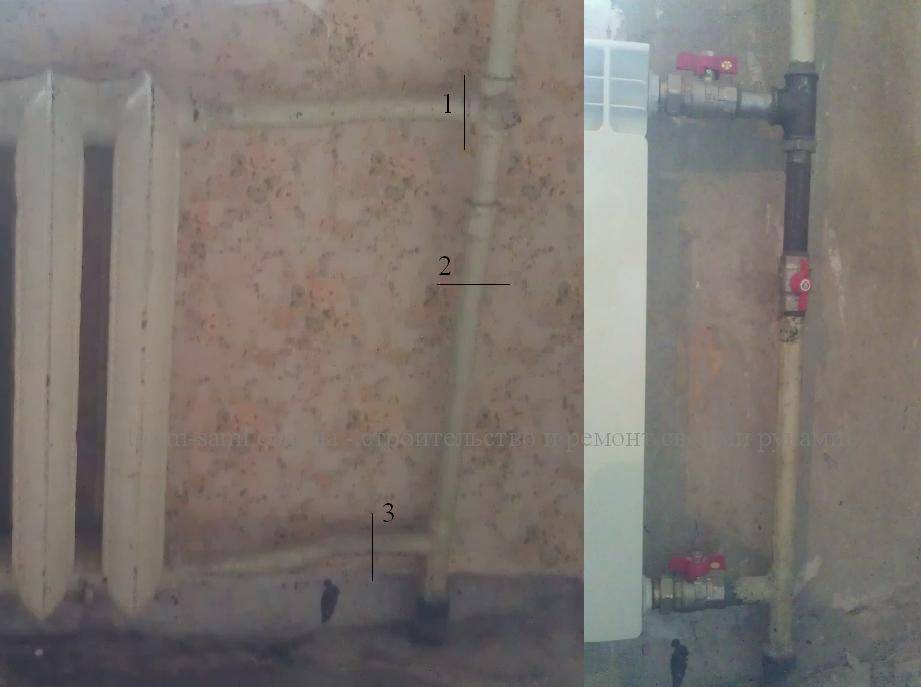

В первую очередь выполняем монтаж обвеса батареи. Нам для этого понадобятся 3 проходные заглушки для подключения двух входных американок и одна для установки с левой верхней стороны крана Маевского который будет способствовать стравливанию воздуха при запуске системы. В нижней левой части установим просто заглушку. Очень важный момент, как для меня, использовать для резьбовых соединений только паклю и пасту и не в коем случае не фум ленту, которую я считаю самым слабым звеном при использовании. После того, как обвес батареи отопления (биметаллические) собран начинаем собственно работы по стояку. Как видно на фото ниже, работы начинаем с отрезания болгаркой самой чугунной батареи (резы 1и 3), снимаем ее и принимаемся за резку стояка в точке 2. Теперь берем два трубных ключа, одним из которых держим уходящую к соседу с верху трубу а второй откручиваем ту часть не нужной нам трубы, на которой расположен старый (не работающий кран). Дальше уже все дело техники, нарезаем при помощи лерки резьбу в точках резов 2,3 и собираем конструкцию из тройника, удлинителей и шаровых кранов два из которых с американкой (видно на правой части фото ниже). После того как у нас все собрано, приставляем биметаллический радиатор отопления и легонько наживляем американки устанавливая его к примеру на книги или любую другую подставку при использовании строительного уровня. Теперь мы можем разметить точки крепления радиатора на стене. Снимаем радиатор и в намеченных точках делаем при помощи перфоратора отверстия под дюбели куда затем вкручиваем стандартный кронштейн 170 мм. Расстояние от стены можно регулировать закручиванием/откручиванием кронштейна. Дополнительно можно применять экраны для радиаторов отопления которые крепятся на стену до установки батареи и отражают тепло обратно в комнату не позволяя греть стену.
Да пока не забыл, входы в батарею отопления имеют свое расстояние между осями, которое в моем случае равно 50 см. Так вот при сборке системы отопления с байпасом и исходящими кранами необходимо учитывать данный параметр, и расстояние между осями американок аналогично будет равняться 50 см.
На этом установка батарей отопления в квартире закончена и требуется только зачистка труб отопления и последующая покраска. Что получилось в итоге можно увидеть на фото ниже.
Расчет секций радиатора. Теплоотдача радиаторов.
Перед тем как выполнять расчеты, необходимо быть уверенным, что остальные факторы влияющие на тепло сбережение, такие как наружное утепление, замена на новые окна и откосы — выполнены.
Для расчета секций радиатора отопления нам понадобятся исходные данные:
- мощность одной секции радиатора (теплоотдача радиаторов).
- площадь отапливаемой комнаты.
- необходимая тепловая мощность на один квадратный метр помещения.
Для моего случая (секционные радиаторы) мощность одной секции радиатора (теплоотдача радиаторов) равна 180 Вт а площадь отапливаемого помещения 15 метров квадратных. По СНиПу на один квадратный метр помещения необходимо 100 Вт тепловой мощности. Получаем формулу:
Количество секций радиатора = 15 (площадь помещения) х 100 / 180 (теплоотдача секции)
Получаем значение количества секций радиатора равным 8,3. Округляем данное значение в большую сторону и получаем значение 9, а учитывая то что производители реально немного завышают значение мощности секции я решил добавить еще одну. Таким образом для моих комнат вышло значение количества секций радиатора отопления равное 10. При расчете секций радиаторов я не учитывал то что в кухне будет сделан теплый пол, так как он делался не для обогрева а для комфортной температуры.
После высыхания залитых полов и замены радиаторов отопления я смог приступить к укладке ламината в комнатах.
Автономные системы отопления в хрущёвке: выбор котла и правильная разводка труб
Вопреки бытующему мнению можно сделать индивидуальное отопление в хрущевке. Для этого необходимо подобрать соответствующий нормам котел и предоставить управляющей компании разработанный проект. Предварительно она дает технические условия, на основе которых составляется автономная система отопления в хрущевках.
На что следует обратить внимание при решении этой задачи? Рассмотрим основные составляющие автономного отопления в хрущевке – котел, систему трубопроводов и радиаторы
Котел отопления для хрущевки
Средняя площадь двухкомнатной квартиры в хрущевках не превышает 60 м2. Поэтому оптимальная мощность газового котла должна составлять 7-8 кВт. Следующим условием является тип горелки – она обязательно должна быть закрыта. Так как устройство системы отопления в хрущевке по схеме не предусматривает монтаж котла – следует обеспечить нормальный воздухообмен для его работы. Это необходимо для забора воздуха с улицы при помощи коаксиального дымохода. В некоторых случаях можно устанавливать системы отведения угарных газов в воздушные каналы здания. Но перед этим необходимо получить согласование пожарной службы. Нередко именно это является препятствием для монтажа индивидуального отопления в хрущевке.
Трубы и радиаторы отопления
Для прокладки магистрали лучше всего использовать армированные трубы из полипропилена. Они характеризуются простым монтажом, доступной стоимостью. К их преимуществам можно отнести возможность скрытой установки. Ее можно выполнять только в полу, так как штробирование несущих стен запрещено. Схема системы отопления в хрущевке устроена так, что место установки радиаторов чаще всего находится под окнами. При проектировании автономной системы отопления можно предусмотреть монтаж дополнительных батарей. Чаще всего их устанавливают в ванную комнату.

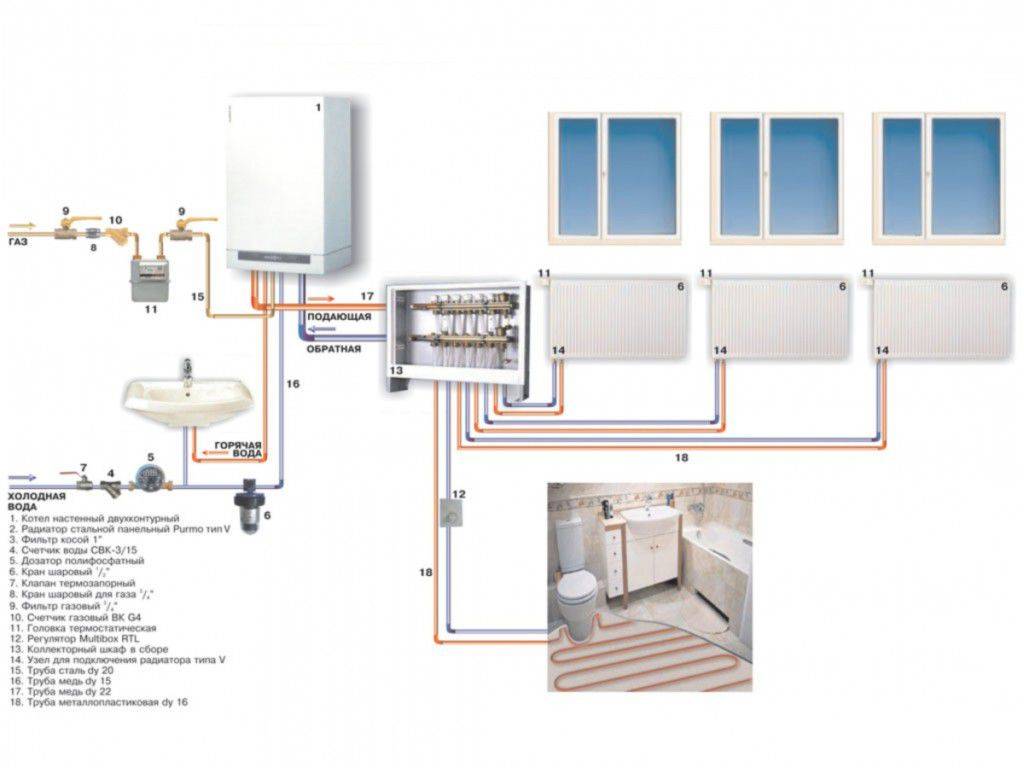

Проект и схемы отопления хрущевки
При разработке схемы отопления хрущевки нужно предусмотреть все нюансы. В частности – обеспечение горячего водоснабжения. Поэтому лучше всего приобретайте двухконтурные котлы отопления.
Требования к схеме ничем не отличаются от стандартных.
- Соответствие температурного режима и давления эксплуатационным характеристикам труб, радиаторов;
- Подключение к системе водоснабжения для подпитки отопления;
- Установка расширительного бака и циркулярного насоса.
В этом случае возможен монтаж водяного теплого пола. Для этого схема отопления хрущевки предусматривает монтаж коллектора. Он выполнит распределение теплоносителя по трубопроводам теплого пола, встроенная система смешивания горячего и холодного потоков воды (двухходовой клапан) будет автоматически регулировать температуру.
Помимо модернизации установки автономного отопления можно выполнить ряд действий, результат которых приведет к уменьшению текущих затрат на эксплуатацию и оплату услуг ЖКХ. Учитывая специфическую схему системы отопления в хрущевке монтаж счетчиков учета тепла в квартире нецелесообразен. Это связано с отсутствием центрального стояка, т.е. даже для однокомнатной квартиры придется поставить минимум три счетчика – в ванной, на кухне и жилой комнате.
Общие затраты на монтаж одного устройства могут составить от 25 до 30 тыс. рублей. Выходом из создавшейся ситуации является установка общедомового счетчика. Он будет учитывать количество потребляемой тепловой энергии для всего здания. Благо централизованная схема, свойственная всем типам отопления хрущевки позволяет это сделать. В качестве дополнительной функции может быть предусмотрен режим регулировки подачи теплоносителя в зависимости от температуры на улице.
Для центральной схемы отопления пятиэтажной хрущевки можно установить балансировочный стояк. Он будет выполнять функции равномерного распределения теплоносителя по всем этажам дома. Однако какой проект осуществляется только по согласованию с ЖЭКом, так как относится к разряду изменения принципа подачи горячей воды.
К
атегория:
Водоснабжение и отопление
Что такое стандартный узел смешения
Стандартный узел смешения, или СУС, представляет собой стандартизированный вариант технического решения для реконструкции тепловых узлов зданий. Его основная функция – обеспечение требуемых параметров теплоносителя для поддержания их на необходимом уровне без перегрева и недогрева.
Стандартный узел смешения
Стандартный узел смешения присоединяет системы отопления жилого дома к тепловой сети, управляет подачей теплоносителя в здание и создает необходимый зданию режим потребления тепла. Кроме обеспечения эффективной работы системы отопления и устранения недостатков элеваторных узлов, СУС позволяет в дальнейшем модернизировать внутренние системы отопления (балансировать стояки, устанавливать радиаторные терморегуляторы на радиаторы отопления), повышая уровень комфорта для жильцов.
Стандартный узел смешения включает все элементы, необходимые для регулирования и создания гидравлического режима системы отопления, является полностью готовым изделием, легко монтируется и обслуживается.
Экономический аспект
Читая про такое количество преимуществ, невольно задаешь себе резонный вопрос: сколько это все стоит, ведь бесплатный сыр бывает только в одном месте? Конечно, такие системы несколько дороже традиционных вертикальных разводок с естественной циркуляцией.
Специалисты ведущих строительных компаний России отвечают на этот вопрос таким образом: расход на монтаж и оборудование горизонтальных систем отопления ложится на плечи застройщика и составляет около 20%.
Но при этом благодаря последующей экономии тепла за счет регулировки потребитель окупает затраты в течение двух-трех лет. Также уменьшается количество аварий и протечек, снижается зависимость от качества услуг ЖКХ.
Покупатель получает квартиру с готовой стяжкой во всех комнатах, причем это качественная, ровная и выполненная по всем стандартам работа.
Также стоит отметить вот какой нюанс: значительно снижены транспортные расходы и упрощен монтаж за счет низкого веса полипропилена в сравнении со сталью.
Открытые
Принцип работы
Принципиальная схема отопительной системы открытого типа
Открытые системы отопления являются независимыми, так как теплоноситель циркулирует по контуру в результате естественного давления, без применения циркуляционного насоса. Как правило, в качестве отопителя в таких ситуациях могут быть использованы твердотопливный котлы, в том числе и газогенераторные, а также печи и камины с наличием водяной рубашки (ёмкости для нагрева воды).
По количеству контуров схема может быть, как однотрубной, так и двухтрубной, но необходимо соблюдать уклон при монтаже 0,01% от начальной точки подачи теплоносителя. Поскольку такие вычисления произвести достаточно сложно, то можно исходить из расчётов уклона 8-10 мм на один метр погонный.
Открытый расширительный бак из стали
Для нормального функционирования такого контура расширительный бак должен находиться выше горизонтальной трубы подачи теплоносителя, чтобы создавалось столбовое давление. То есть, горячая вода из котла при расширении попадает в контур.
Но когда давление превышает норму, она просто сбрасывается в расширительный бак, а при охлаждении теплоносителя, в результате столбового давления, возвращается обратно в контур. Такие ёмкости в частных домах, как правило, устанавливают на чердаке.
Циркуляция воды в таких системах происходит достаточно медленно, но это позволяет производить равномерное нагревание труб, которые должны быть в таких случаях не менее 40 мм в диаметре. По этой причине такие контуры чаще всего делаются из стали, хотя их можно также делать из полипропилена.
Врезка циркуляционного насоса. Фото
Но инструкция вовсе не мешает в независимой системе открытого типа установить вспомогательный насос для повышения КПД. Как вы видите на верхней фотографии, на основной трубе, между обводкой для насоса есть запорный кран.
Его перекрывают, и вода начинает двигаться через насос циркуляции, а когда случается аварийное отключение света, то основная труба открывается, а обводка перекрывается. Повышение скорости циркуляции теплоносителя значительно влияет на эффективность обогрева помещения.
Преимущества
- Основным преимуществом однотрубной или двухтрубной системы открытого типа является её полная независимость от сторонних энергоносителей (ЛЭП, дизельный или карбюраторный электрогенератор).
- Монтаж открытых систем не требует специальных знаний, а также лицензии или допуска при монтаже и подключении газового или электрического котла.
- Твердотопливные котлы или печи, как правило, неприхотливы в использовании топлива – помимо угля и дров это могут быть любые органические материалы в сухом состоянии.
Недостатки
- Вода в расширительном бачке может замёрзнуть, поэтому его нужно утеплять, но при этом добавлять антифриз, чтобы жидкость не замерзала категорически запрещено.
- При образовании воздушных пробок в этих местах трубы подвергаются коррозии, так как естественное давление не в состоянии протолкнуть воздух. Для ликвидации пробок нужно закачивать воду в контур до тех пор, пока не выйдет весь воздух.
- Низкий КПД.
Батарея в стене: оставить или демонтировать?
По бывшему союзу разбросано немало многоквартирных домов с «внутристенной» отопительной системой. Их можно встретить как в Москве, так и в Мурманске, Санкт-Петербурге, Челябинске, а также многих городах Беларуссии и Украины. Но что это такое «батарея в стене» – прихоть или глупость советских архитекторов? Либо же слишком рано появившаяся инновация? И что сегодня с ней делать: менять или оставить как есть?
Причины появления домов с внутристенными батареями
В хрущевские и брежневские времена, когда и возводилось подобное жилье, главной задачей архитекторов и строителей было как можно быстрее обеспечить население собственной жилплощадью. И формирование централизованной отопительной системы на стадии заливки железобетонных конструкций было вполне логичным шагом.
Плюс, батареи внутри стен являются действительно инновационным и практичным решением. При правильной укладке труб и качественном изготовлении железобетона с хорошим утеплителем отапливается отнюдь не уличный воздух, как многие считают, а сами плиты.
И тепло по технологии должно отражаться внутрь помещений. В результате требуется гораздо меньше энергии для комфортного обогрева. Да и воздух в комнатах не такой влажный, нежели при обычных настенных радиаторах. Сегодня подобное технологическое решение все обширней применяют в европейских странах именно из-за экономичности и практичности.
Читать также: Дизайн зонирования кухни. Примеры, фото, особенности
В советские годы технология укладки батарей внутрь стен была достаточно распространена и охватила многие регионы. Возводились такие дома из серий 91, 121, 1-515, 464, 1605 и многие другие. Каждое НИИ стремилось «улучшить» конструкцию. И в одних внутрь плит прокладывался только стояк, в других полностью вся система отопления. В каких-то проектах трубы в стенах фасада, а иных наоборот укладывались исключительно в межкомнатных.
Батарея в стене: как от нее избавиться и стоит ли?
Основная проблема с такими батареями в невозможности их перекрыть, когда становится жарко. Плюс дома стареют и трубы в них естественно тоже. В любой момент может случиться порыв. И если в здании с «открытыми» трубами отопления их без ощутимых проблем можно поменять на новые. То с «замурованными» придется серьезно потрудиться.
Причем в большинстве случаев первым делом необходимо будет заказать проект переустройства системы отопления, и пройти множество согласований. Проектно-сметную документацию можно сделать и на стороне, а за согласованиями придется идти в ЖЭК. Работы лучше всего поручить им же.
Меняем трубопровод канализации
Перед тем, как поменять канализационные трубы в квартире, намечают план демонтажных работ.
Схематичная последовательность ремонтных работ
В настоящее время альтернативным трубопроводом для чугуна является канализационный трубопровод из ПВХ. Поэтапная замена труб канализации и последовательность ремонта состоит из следующих видов работ:
- Отсоединение санитарно-технических приборов от существующей канализации. Если планируется повторное использование бытовых сантехприборов, то в этом случае демонтаж рекомендуется проводить аккуратно и бережно с целью сохранения материала. Старые унитазы обычно устанавливались с цементным соединением к канализационной трубе, поэтому для его снятия приходится разбивать соединительный шов молотком и убирать по частям;
- Демонтаж существующих горизонтальных канализационных труб из чугуна;
- Устаревшие трубы можно разобрать при помощи тяжелого резинового молотка или деревянной кувалды. В отдельных случаях при хорошей сохранности трубопроводов при демонтаже используют дисковую угловую пилу «болгарку» с алмазным диском;
- Разборка существующего канализационного стояка. На этом этапе владельцу квартиры в многоэтажном доме лучше всего попросить соседей верхних этажей не пользоваться канализацией. Если владельцы верхних и нижних квартир не собираются проводить замену общего канализационного стояка, то в этом случае выход только один – с помощью пилы «болгарки» аккуратно обрезать существующий стояк на уровне потолка на расстояние 100 мм от перекрытия и на 80 мм от уровня пола;
- Верхние и нижние неровные линии среза чугунного канализационного стояка аккуратно зачищаются с помощью шлифовальной машинки, оборудованной зачистным съемным диском.
Важно! Ремонт канализации в квартире проводят с обязательным соблюдением правил техники безопасности и использованием индивидуальных средств защиты: защитных очков и респираторов
Виды систем отопления многоквартирных домов
В зависимости от структуры, характеристик теплоносителя и схем разводки трубопроводов отопление многоквартирного дома подразделяют на следующие типы:
По расположению источника тепла
- Поквартирная система отопления, при которой газовый котёл устанавливается в кухне или отдельном помещении. Некоторые неудобства и вложения в оборудование с лихвой компенсируются возможностью включать и регулировать отопление по своему усмотрению, а также низкими эксплуатационными затратами за счёт отсутствия потерь в теплотрассах. При наличии собственного котла практически отсутствуют ограничения по реконструкции системы. Если, к примеру, хозяева пожелают заменить батареи на тёплые водяные полы — к этому нет никаких технических препятствий.
- Индивидуальное отопление, при котором своя котельная обслуживает один дом или жилой комплекс. Такие решения встречаются как в старом жилом фонде (кочегарки), так и в новом элитном жилье, где сообщество жильцов само решает, когда начать отопительный сезон.
- Центральное отопление в многоквартирном доме наиболее распространено в типовом жилье.
Устройство центрального отопления многоквартирного дома, передача тепла от ТЭЦ осуществляется через местный теплопункт.
По характеристикам теплоносителя
- Водяное отопление, в качестве теплоносителя используется вода. В современном жилье с поквартирным или индивидуальным отоплением встречаются экономичные низкотемпературные (низкопотенциальные) системы, где температура теплоносителя не превышает 65 ºС. Но в большинстве случаев и во всех типовых домах теплоноситель имеет расчётную температуру в пределах 85-105 ºС.
- Паровое отопление квартиры в многоквартирном доме (в системе циркулирует водяной пар) имеет ряд существенных недостатков, в новых домах давно не используется, старый жилой фонд повсеместно переводят на водяные системы.
По схеме разводки
Основные схемы отопления в многоквартирных домах:

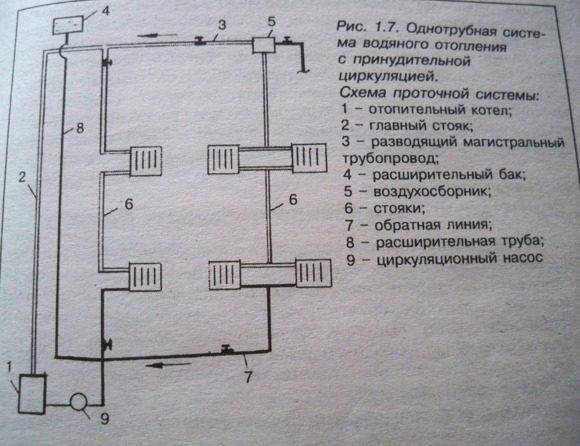

- Однотрубная — как подача, так и обратный отбор теплоносителя к отопительным приборам осуществляется по одной магистрали. Такая система встречается в «сталинках» и «хрущёвках». Обладает серьёзным недостатком: радиаторы расположены последовательно и из-за остывания в них теплоносителя температура нагрева батарей падает по мере удаления их от теплопункта. Для того, чтобы сохранить теплоотдачу, количество секций увеличивается по ходу движения теплоносителя. В чистой однотрубной схеме невозможна установка приборов регулирования. Не рекомендуется изменять конфигурацию труб, устанавливать радиаторы другого типа и габаритов, иначе работа системы может быть серьёзно нарушена.
- «Ленинградка» — усовершенствованный вариант однотрубной системы, который, благодаря подключению тепловых приборов через байпас, снижает их взаимовлияние. Можно установить на радиаторы регулирующие (не автоматические) устройства, заменить радиатор на иной тип, но схожей ёмкости и мощности.

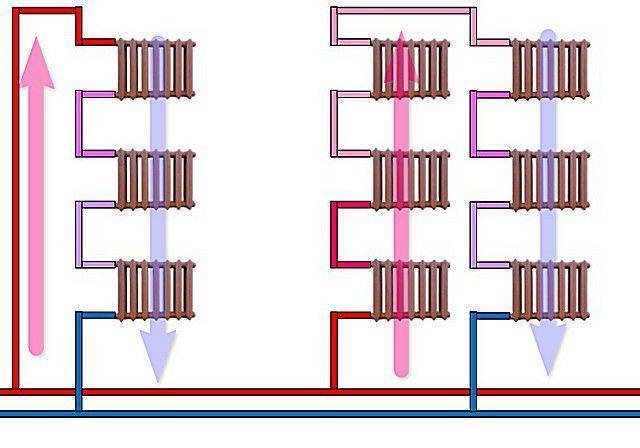

Слева — стандартная однотрубная система, в которую мы не рекомендуем вносить никаких изменений. Справа — «ленинградка», возможна установка ручных регулирующих вентилей и корректная замена радиатора
Двухтрубная схема отопления многоквартирного дома стала широко использоваться в «брежневках», популярна и по сей день. Подающая и обратная магистрали в ней разделены, поэтому теплоноситель на входах во все квартиры и радиаторы имеет почти одинаковую температуру, замена радиаторов на иной тип и даже объём не оказывает существенного влияния на работу других приборов. На батареи можно устанавливать приборы регулирования, в том числе автоматические.
Слева — усовершенствованный вариант однотрубной схемы (аналог «ленинградки»), справа — двухтрубный вариант. Последний обеспечивает более комфортные условия, точное регулирование и даёт более широкие возможности по замене радиатора
Лучевая схема применяется в современном нетиповом жилье. Подключение приборов параллельное, взаимное влияние их минимально. Разводка, как правило, выполняется в полу, что позволяет освободить стены от труб. При установке приборов регулирования, в том числе автоматических, обеспечивается точное дозирование количества тепла по помещениям. Технически возможна как частичная, так и полная замена системы отопления в многоквартирном доме с лучевой схемой в пределах квартиры с существенным изменением её конфигурации.
При лучевой схеме в квартиру входят подающая и обратная магистрали, а разводка осуществляется параллельно отдельными контурами через коллектор. Трубы, как правило, располагают в полу, радиаторы аккуратно и незаметно подключают снизу
Расширительный бак для закрытой системы отопления
Расширительный бак для предназначен для компенсации изменения объема теплоносителя в зависимости от температуры. В закрытых системах отопления это герметичная емкость, разделенная эластичной мембраной на две части. В верхней части находится воздух или инертный газ (в дорогих моделях). Пока температура теплоносителя невысока, бачок остается пустым, мембрана расправлена (на рисунке картинка справа).
Принцип работы мембранного расширительного бачка
При нагревании теплоноситель увеличивается в объеме, его излишек поднимается в бачок, отодвигая мембрану и сжимая закачанный в верхнюю часть газ (на картинке слева). На манометре это отображается как повышение давления и может служить сигналом для уменьшения интенсивности горения. В некоторых моделях есть предохранительный клапан, который при достижении порогового значения давления сбрасывает излишек воздуха/газа.
По мере остывания теплоносителя, давление в верхней части бачка выдавливает теплоноситель из емкости в систему, показатели манометра приходят в норму. Вот и весь принцип работы расширительного бачка мембранного типа. Кстати, мембраны бывают двух видов — тарельчатые и грушевидной формы. Форма мембраны на принцип работы никак не влияет.
Виды мембран для расширительных бачков в системах закрытого типа
Расчет объема
Согласно общепринятым нормам объем расширительного бака должен составлять 10% от общего объема теплоносителя. Это значит, что вы должны посчитать, сколько воды поместится в трубах и радиаторах вашей системы (есть в технических данных радиаторов, а объем труб можно посчитать). 1/10 часть от этой цифры и будет объемом необходимого расширительного бака. Но эта цифра справедлива только если теплоноситель — вода. Если используется незамерзающая жидкость, размера бака увеличивается на 50% от рассчитанного объема.
Вот, пример расчета объема мембранного бака для закрытой системы отопления:
- объем системы отопления составляет 28 литров;
- размер расширительного бака для системы, заполненной водой 2,8 литра;
- размер мембранного бака для системы с незамерзающей жидкостью — 2,8 + 0,5*2,8 = 4,2 литра.
При покупке выбираете ближайший больший объем. Меньший не берите — лучше иметь небольшой запас.
На что обратить внимание при покупке
В магазинах есть бачки красного и синего цвета. Для отопления подходят бачки красного цвета. Синие конструктивно такие же, только они предназначены для холодной воды и высоких температур не переносят.
На что еще обратить внимание? Есть два вида бачков — со сменной мембраной (называются они еще фланцевыми) и с незаменяемой. Второй вариант дешевле, причем значительно, но если повредится мембрана, покупать придется все целиком
Во фланцевых моделях покупают только мембрану.
Место для установки расширительного бака мембранного типа
Обычно ставят расширительный бачок на обратном трубопроводе перед циркуляционным насосом (если смотреть по ходу движения теплоносителя). В трубопровод устанавливается тройник, к одной его части подсоединяется небольшой отрезок трубы, а к ней, через фитинги, подключается расширитель. Размещать его лучше на некотором расстоянии от насоса, чтобы не создавались перепады давления. Важный момент — участок обвязки мембранного бака должен быть прямолинейным.
Схема установки расширительного бака для отопления мембранного типа
После тройника ставят шаровый кран. Он необходим чтобы была возможность снять бачок без слива еплоносителя. Саму емкость удобнее соединять при помощи американки (накидной гайки). Это снова-таки облегчает монтаж/демонтаж.
Пустое устройство весит не так много, но заполненное водой имеет солидную массу. Потому необходимо предусмотреть способ закрепления на стене или дополнительные опоры.
Расширительный бак отопления можно повесить на кронштейне
Сделать опорную площадку
Бак на ножках можно установить на полу
