Схемы подключения радиаторов отопления в частном доме: особенности однотрубного и двухтрубного подключения

Варианты подключения радиаторов

Чтобы знать, как правильно подключить батарею отопления, нужно учесть, что помимо типов разводки трубопровода существует несколько схем подключения батарей к отопительной системе. К ним относятся следующие варианты подключения радиаторов отопления в частном доме:

В этом случае подключение отводящей и подающей трубы производится с одной стороны радиатора. Такой способ подключения позволяет достичь равномерного прогрева каждой секции при минимальных затратах на оборудование и небольшой объем теплоносителя. Чаще всего используется в многоэтажных домах, с большим количеством радиаторов.

Полезная информация: Если батарея, подключенная к системе отопления по односторонней схеме, имеет большое количество секций, эффективность ее теплоотдачи значительно снизится из-за слабого прогрева ее отдаленных секций. Лучше следить за тем, чтобы число секций не превышало 12 шт. или использовать другой способ подключения.

Используется при подсоединении к системе отопительных приборов с большим количеством секций. В данном случае подводящая труба так же, как и при предыдущем варианте подключения, находится сверху, а обратка – снизу, но располагаются они с противоположных сторон радиатора. Таким образом, достигается прогрев максимальной площади батареи, что повышает теплоотдачу и улучшает эффективность обогрева помещения.

Эта схема подключения, иначе называемая «ленинградкой», используется в системах со скрытым трубопроводом, проложенным под полом. При этом подключение подводящей и отводящей труб производится к нижним патрубкам секций, расположенных на противоположных концах батареи.

Недостатком данной схемы являются теплопотери, достигающие 12-14 %, компенсировать которые позволяет установка воздушных клапанов, предназначенных для удаления воздуха из системы и повышения мощности батареи.

Теплопотери зависят от выбора способа подключения радиатора

Для быстрого демонтажа и ремонта радиатора его отводящая и подводящая трубы комплектуются специальными кранами. Для регулировки мощности он снабжается терморегулирующим устройством, которое устанавливается на подводящей трубе.

Какими обладают алюминиевые радиаторы отопления техническими характеристиками. вы можете узнать из отдельной статьи. В ней вы также найдете перечень популярных фирм-производителей.

А о том, что собой представляет расширительный бачок для отопления закрытого типа. читайте в другой статье. Расчет объема, установка.

Советы по выбору проточного водонагревателя на кран есть здесь. Устройство, популярные модели.

Как правило, монтаж отопительной системы и установка радиаторов отопления производится приглашенными специалистами. Однако, используя перечисленные способы подключения радиаторов отопления в частном доме, это можно сделать самостоятельно, строго соблюдая технологическую последовательность этого процесса.

Если выполнить эти работы точно и грамотно, обеспечив герметичность всех соединений в системе, с ней не возникнет никаких проблем при эксплуатации, а расходы на монтаж будут минимальными.

На фото пример диагонального способа установки радиатора в загородном доме

Порядок действий при этом будет следующим:

  • Демонтируем старый радиатор (при необходимости), предварительно перекрыв отопительную магистраль.
  • Производим разметку места установки. Фиксация радиаторов производится на кронштейны, которые нужно прикрепить к стенам, с учетом нормативных требований, описанных ранее. Это нужно учитывать при разметке.
  • Крепим кронштейны.
  • Собираем батарею. Для этого на имеющиеся в ней монтажные отверстия устанавливаем переходники (идут в комплекте с прибором).

Внимание: Обычно два переходника имеют левую резьбу, и два – правую!

  • Для заглушки неиспользуемых коллекторов используем краны Маевского и запорные колпачки. Для герметизации соединений используем сантехнический лен, наматывая его на левую резьбу против часовой стрелки, на правую – по часовой.
  • Прикручиваем краны шарового типа к местам соединения с трубопроводом.
  • Вешаем радиатор на место и соединяем его с трубопроводом с обязательной герметизацией соединений.
  • Производим опрессовку и пробный пуск воды.

Таким образом, перед тем, как подключить батарею отопления в частном доме, необходимо определиться с типом разводки в системе и схемой ее подключения. Монтажные работы при этом можно выполнить и самостоятельно, учитывая установленные нормы и технологию процесса.

Как проводится установка батарей отопления в частном доме видео продемонстрирует вам наглядно.

Устройство и элементы однотрубной системы отопления

Однотрубная система, как уже говорилось, представляет собой замкнутый контур, включающий котел, магистральный трубопровод, радиаторы, расширительный бак, а также элементы, обеспечивающие циркуляцию теплоносителя. Циркуляция может быть естественной или принудительной.

При естественной циркуляции движение теплоносителя обеспечивается разной плотностью воды: менее плотная горячая вода под напором остывшей, поступающей из обратного контура, вытесняется в систему, поднимается по стояку до верхней точки, откуда происходит ее движение по магистральной трубе и разбор по радиаторам и другим элементам системы. Уклон трубы при этом должен быть не менее 3-5 градусов. Это условие не всегда можно выполнить, особенно в больших одноэтажных домах с протяженной системой отопления, ведь перепад высоты при таком уклоне составляет от 5 до 7 см на метр длины трубы.

Принудительная циркуляция осуществляется циркуляционным насосом, который устанавливают в обратной части контура прямо перед входом в котел. С помощью насоса создается давление, достаточное для сохранения температуры греющей воды в установленных пределах. Уклон магистральной трубы в системе с принудительной циркуляцией может быть значительно меньше – обычно достаточно бывает обеспечить перепад в 0,5 см на 1 метр длины трубы.

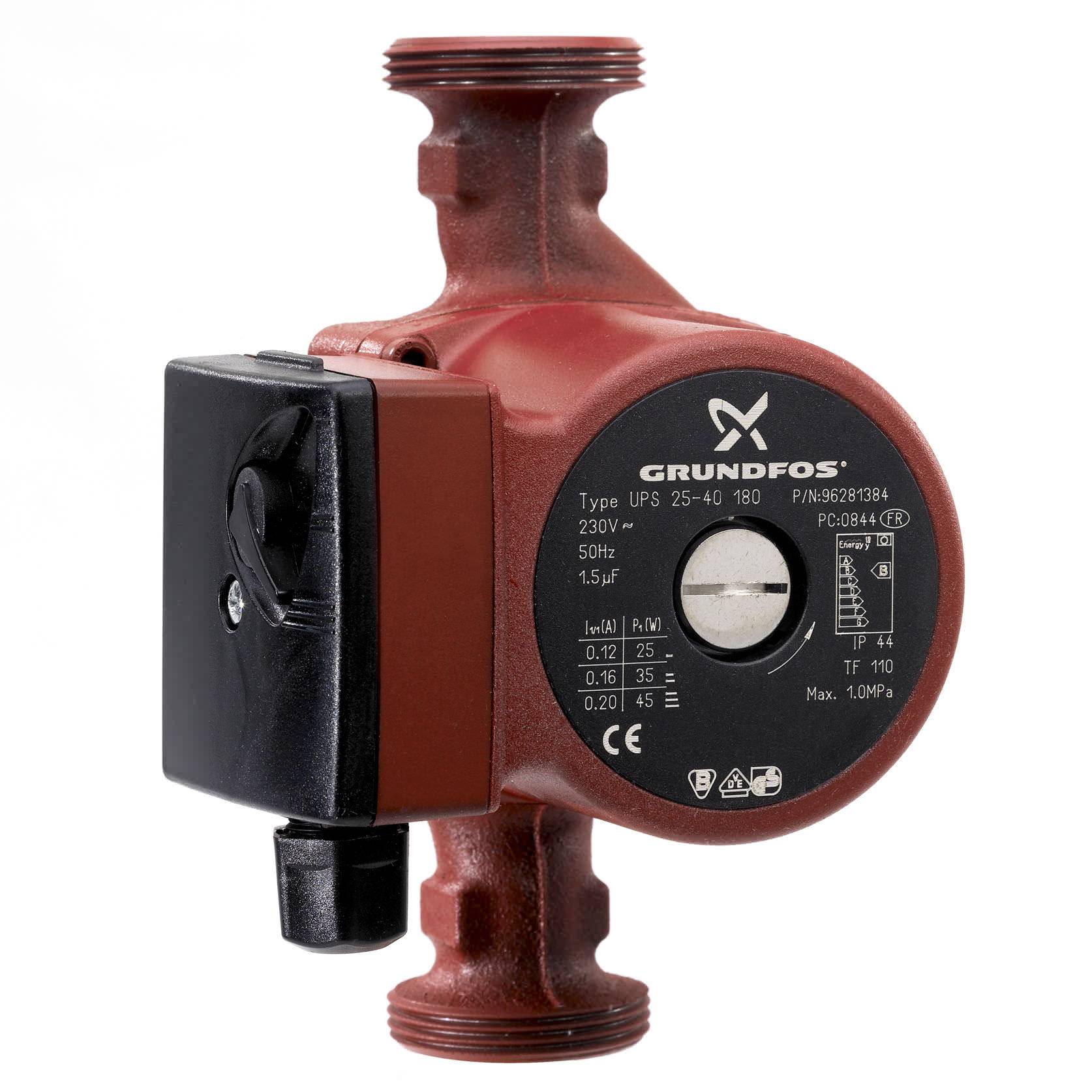

Циркуляционный насос для однотрубной системы отопления

Чтобы избежать застоя теплоносителя в случае отключения электроэнергии, в системах с принудительной циркуляцией устанавливают разгонный коллектор – трубу, поднимающую теплоноситель на высоту не менее полутора метров. В верхней точке разгонного коллектора выполняют отвод трубы в расширительный бак, назначение которого – регулирование давления в системе и исключение его аварийного повышения.

В современных системах устанавливают расширительные баки закрытого типа, исключающие контакт теплоносителя с воздухом. Внутри такого бака установлена гибкая мембрана, с одной стороны которой закачен воздух с избыточным давлением, с другой обеспечен выход теплоносителя. Их можно устанавливать в любом удобном месте системы.

Образец подключения расширительного бака к однотрубной системе отопления

Расширительные баки открытого типа проще в устройстве, но требую обязательной установки в верхней точке системы, кроме того, теплоноситель в них активно насыщается кислородом, что может привести к преждевременному выходу из строя стальных труб и радиаторов из-за активной коррозии.

Последовательность установки элементов такова:

  • Нагревательный котел отопления (газовый, дизельный, твердотопливный, электрический или комбинированный);
  • Разгонный коллектор с выходом на расширительный бак;
  • Магистральный трубопровод, обходящий все помещения дома по заданному маршруту. В первую очередь необходимо провести контур в помещения, наиболее нуждающиеся в обогреве: детскую комнату, спальню, ванную, так как температура воды в начале контура всегда выше;
  • Радиаторы, установленные в выбранных местах;
  • Циркуляционный насос непосредственно перед входом обратной части контура в котел.

Какой котел лучше выбрать

Лучшим вариантом для однотрубной ленинградской системы считается газовый котел. Несмотря на то, что устанавливать его должны специализированные службы, он имеет небольшие размеры, оснащен автоматикой, а топливо является одним из самых дешевых. Есть и другие варианты:

Тип оборудованияХарактеристика
ДровянойОн имеет большие габариты, требует отдельного помещения для монтажа. Топливо нужно периодически загружать вручную
УгольныйИмеет такие же характеристики, что и предыдущий тип. Помимо этого, существует проблема утилизации золы. Но уголь прогорает длительное время, поэтому часто загружать его не придется
ПеллетныйОбладает высоким КПД (до 90%), имеет небольшие размеры, практически не образует сажи. Топливо экологически чистое, поэтому не очень дешевое. Бункер загружают раз в несколько дней
ЖидкотопливныйАппарат экономный, автоматический, но дорогостоящий в обслуживании. Тут требуется дополнительная установка цистерна или трубопровода с топливом
ЭлектрическийЭтот вид энергии дорогой, но не требует обустройства дымовой трубы, компактный. Недостатком считается перерыв в работе при отсутствии электропитания

Также нужно обращать внимание на направление перемещения теплоносителя

Порядок выполнения монтажных работ

Сначала в подходящем и оборудованном месте устанавливается котел. Зачастую установкой и подключением котлов занимаются специалисты.
Осуществляется установка магистрального трубопровода со всеми соответствующими отводами. Во время монтажа системы нужно помнить о необходимости создания уклона.
Теперь можно устанавливать насос. Он подключается к самой трубе и к электросети

Очень важно соблюдать главное требование: насос должен находиться на обратке контура, поскольку его конструкция не предусматривает работу с высокой температурой.
На данном этапе можно монтировать расширительный бачок. Место установки будет зависеть от выбранного типа устройства.
После проведения предыдущих шагов можно заняться установкой радиаторов

Они монтируются на предварительно рассчитанных местах при помощи кронштейнов. Устанавливая радиаторы, важно соблюдать требования, предъявленные изготовителем этих устройств.
Теперь возможно подключение радиаторов. При выполнении этого шага монтируются все краны и заглушки, влияющие на работу системы.
Теперь система проходит опрессовку сжатым воздухом. После проведения этой процедуры систему можно заполнять теплоносителем (детальнее: “Как заполнять систему отопления закрытого типа”). Это последний этап монтажа, после которого начинается процесс настройки и регулировки системы.

Заключениесистема отопления закрытого типаВозможные схемы отопления двухэтажного дома, рассмотрим варианты реализации своими рукамиПример схемы однотрубного отопления частного дома на видео:

Однотрубное отопление

Однотрубная отопительная система – это самая простая и дешевая в обустройстве конструкция. Такая схема разводки обычно используется в многоквартирных постройках, но и в частных домах она порой встречается. В однотрубной системе радиаторы устанавливаются по схеме последовательного подключения, т.е. теплоноситель проходит через отопительные приборы по очереди. Из последнего радиатора остывший теплоноситель возвращается в отопительный котел или стояк.

Ключевым недостатком однотрубной схемы является неравномерный прогрев установленных радиаторов и невозможность контроля их теплоотдачи. Установка регулятора на одну батарею приводит к регулировке дальнейшего участка контура. Расположенные далеко от котла батареи получают гораздо меньше тепла – оно попросту остается на предыдущих приборах. Даже если точно знать, как правильно подключить батарею, равномерной теплоотдачи в однотрубной системе достичь не выйдет.

Одноконтурная схема — устройство и принцип действия

Как работает отопление с одним контуром трубной разводки:

  1. Теплогенератор нагревает рабочую жидкость, и направляет ее в трубопровод системы отопления;
  2. По трубам теплоноситель подается в батареи, регистры или радиаторы;
  3. Рабочая жидкость протекает по радиаторам последовательно из первого во второй, из второго в третий, и т.д., пока из последнего радиатора снова не попадет в котел;
  4. После подогрева остывшей жидкости в котле теплоноситель снова направляется в систему отопления.

Устроенная по такой схеме однотрубная система отопления практически вечная, если переток воды по трубам организован по принципу гравитации – без насоса. В системе с естественной циркуляцией теплоносителя для работы системы необходимо только соблюдать некоторый уклон труб, и отопление будет работать в абсолютно автономном режиме. Если собирается принудительная магистральная система отопления частного дома своими руками, то в нее включается циркуляционный насос.

Разница между этими двумя вариантами огромная: в первом случае поток рабочей жидкости будет медленным, нужно тщательно соблюдать все уклоны и повороты, необходимо размещать расширительный резервуар только в самой высокой точке системы, но такая схема работает самостоятельно и не требует электричества, контроля и регулировок. При работе насоса работа отопления упрощается: схема разводки может быть любой, так как насос протолкнет воду по любым лабиринтам, а расширительный бак можно врезать в трубу и закрытого типа, что позволяет устанавливать его в любой точке системы.

Самостоятельный монтаж однотрубной системы отопления с естественной циркуляцией часто реализуется по схеме с верхней трубной разводкой. Упрощенно такая схема подключения однотрубной системы отопления частного дома выглядит, как последовательное включение оборудования, начиная от котла и заканчивая крайним в разводке радиатором, причем все приборы должны располагаться один ниже другого, чтобы вода имела физическую возможность создавать направленный поток. Преимущество в таком плане однотрубного отопления – отсутствие зависимости от электричества, бесшумность и, как следствие, надежность.

Принудительная однотрубная разводка требует включения насоса в трубу обратной подачи рабочей жидкости – между последним радиатором и котлом. Так как жидкость движется принудительно, никаких уклонов соблюдать не нужно, а за стравливанием воздуха и другими параметрами системы может следить автоматика, которую при подведенном электричестве организовать несложно.

Принудительная закрытая или открытая однотрубная система отопления эффективнее работает с нижней трубной разводкой, когда подающая труба проходит по периметру всех обогревательных приборов по полу. Достоинства такой схемы – возможность скрытой разводки и отсутствие вертикальных трубных стояков.

Принудительная циркуляция

Нейтрализация практически всех перечисленных недостатков достигается введением в состав системы циркуляционного насоса. В результате теплоноситель получает дополнительный импульс, благодаря которому эффективно преодолевает гидравлическое сопротивление трубопровода. Однотрубная разводка системы отопления в настоящее время является наиболее популярным решением в частных домах.

Местом установки помпы может выступать любой участок магистрали. Однако следует иметь в виду, что при воздействии горячей воды на резиновые элементы (прокладки), срок службы насоса заметно снижается. Поэтому прибор стараются устанавливать на обратной трубе, т.к. теплоноситель там не такой горячий. Перед помпой обязательно врезается фильтр грубой очистки, во избежание попадания внутрь механизма различных загрязнений. При подключении всех приборов и устройств рекомендуется использовать запорную арматуру и байпасы. Это заметно упростит ремонтные и обслуживающие мероприятия на отдельных узлах: в таком случае нет нужды в остановке всей системы и полного сливания теплоносителя.

Сильные стороны отопительных контуров с принудительной циркуляцией:

  • Возможность использования более сложных разветвленных схем, приводящих к увеличению общей длины контуров.
  • Можно не увеличивать диаметр труб. Благодаря помпе внутри системы создается достаточное для движения и равномерного распределения жидкости давление.
  • Циркуляция имеет стабильную скорость. На этот показатель не влияет уровень нагревания теплоносителя и установка разгонного коллектора.
  • Нет необходимости в организации углов наклона на горизонтальных участках трубопровода, т.к. для стимуляции движения теплоносителя используют насос.
  • Появляется возможность врезки регулирующих приборов на всех батареях, что обеспечивает поддержание оптимального уровня обогрева, снижая энергозатраты и расходы на отопление.

Имеются также недостатки:

  • Нужда в наличии электрического питания.
  • Шум от работающей помпы.
  • Необходимость дополнительных капиталовложений (если сравнивать с гравитационной схемой).

Нейтрализация их обычно не вызывает сложностей. Для поддержания стабильного энергообеспечения проводится установка автономного электрогенератора. Очень хорошо зарекомендовали себя системы, предусматривающие возможность перехода на режим с естественной циркуляцией. Чтобы снизить шум от работающего насоса, его обычно устанавливают в нежилом помещении.

Двухтрубная система отопления для 2-этажного дома

По-настоящему комфортных условий проживания можно достичь лишь при установке двухтрубной обогревательной системы. Ее конструкция позволяет регулировать температуру в отдельных помещениях и экономить энергетические ресурсы.

Как работает схема с двумя магистралями?

В отличие от однотрубной схемы, двухтрубная состоит из пары магистралей с различным назначением: одна из них подает теплоноситель, вторая выводит обратно. Подключение радиаторов производится не в последовательном порядке, а параллельно. Один контур, с нагретым теплоносителем, отходит от стояка к радиаторам обоих этажей, второй монтируется к выходу котла и также разводится на оба этажа.

Радиаторы снабжены термостатическими клапанами, позволяющими выставлять комфортную температуру. При желании можно снизить интенсивность нагревания частично или полностью перекрыть поступление воды в прибор.

Часть устройств принципиально врезают в обратку, например, перед котлом традиционно монтируют мембранный бак, регулирующий давление, насос циркуляционного типа и предохранительный клапан

В современных 2-этажных домах применяют двухтрубные конструкции, так как они гораздо эффективнее однотрубных:

  • уменьшают потери давления;
  • не требуют мощного насоса;
  • сохраняют температуру теплоносителя одинаковой для каждого радиатора;
  • позволяют использовать внутри одной системы множество различных тепловых устройств (например, радиаторы, конвекторы и «теплый пол»);
  • дают возможность производить ремонт и замену деталей без ущерба для общего функционала.

Главным недостатком является сложность самостоятельной установки – во время сборки консультация и контроль профессионалов обязательны.

Удачные решения устройства двухтрубной системы

Существует множество воплощений разнообразных схем, но при составлении проекта следует отталкиваться от индивидуальных требований.

Простейшая схема для обустройства обогревательной системы в 2-этажном доме. Для нее характерны следующие пункты: 2 контура для отопления и производства ГВС, жидкий теплоноситель, принудительная циркуляция (+)

Ряд универсальных схем подходят для обеспечения теплом домов различной площади и этажности.

Подробная схема двухтрубной разводки для одноэтажного дома с полностью оборудованным цокольным этажом. Проблема теплоизоляции пола в подвале решена подключением водяной системы «теплый пол»

Если установить дополнительное оборудование, например мембранный бак, возможности системы обогрева расширятся.

А и Б – два варианта устройства разводки, верхнего и нижнего типа. Дополнительное оборудование: расширительный бак, краны Маевского, воздушная линия (+)

На следующей схеме объединены три наиболее востребованных схемы разводки.

1 уровень – тупиковая разводка с параллельным монтажом обоих контуров; 2 уровень – встречная разводка, характеризующаяся двухсторонним радиаторным подключением; 3 – коллекторная разводка с улучшенной балансировкой

Все указанные схемы подходят для отопления 2-этажного здания.

Особенности однотрубной системы обогрева

Однотрубная система обогрева приобрела широкую популярность в частном строительстве благодаря следующим достоинствам:

  • Гидравлическая устойчивость – замена радиатора, наращивание секций, отключение отдельных контуров не изменяет теплоотдачу других элементов системы;
  • Минимальное количество труб;
  • Меньшее количество теплоносителя в системе снижает ее инерционность и время прогрева помещения;
  • Эстетичный внешний вид, особенно при устройстве скрытой магистрали;
  • Несложный монтаж;
  • При использовании современной запорной арматуры возможно точное регулирование режима работы всей системы и отдельных элементов;
  • Последовательное подключение обогревающих приборов позволяет устраивать водяной теплый пол, монтировать полотенцесушители и т.д.
  • Недорогая установка и эксплуатация.

Основной недостаток однотрубного теплообеспечения – дисбаланс нагрева приборов по длине магистрали. Чем дальше находится радиатор от котла, тем меньше он нагревается. Под действием насоса прогрев радиаторов осуществляется более равномерно, однако остывание теплоносителя все же наблюдается, особенно при достаточной длине трубопровода. Отрицательное действие этого явления снижают двумя способами:

  • Увеличивают количество секций последних радиаторов, за счет чего увеличивается их мощность и количество отдаваемого в помещение тепла – достигается равномерный прогрев помещений;
  • Рационально проектируют прохождение магистрали по комнатам – начинают со спален, детских и «холодных» комнат (угловых, с окнами на север), затем идут гостиная, кухня, ванная, туалет и заканчивают подсобными помещениями.

Расширительный бачок

Рассматриваемый тип отопительных систем в обязательном порядке должен оборудоваться расширительным баком. Как правило, используются мембранные бачки закрытого типа, которые устанавливаются прямо за котлом на трубе обратки.

Важнейшим параметром расширительного бака является объем, который нужно рассчитать перед тем, как провести отопление в одноэтажном доме. Все дело в физических процессах, происходящих внутри системы с принудительной циркуляцией. Разогретая вода увеличивается в объеме, вследствие чего повышается давление в трубопроводе. Наличие подходящего бака позволяет принять излишки теплоносителя, тем самым нивелируя их воздействие на элементы конструкции.

Объем бака рассчитывается по формуле:

  • V = e x C / (1 — Po/Pmax) x k,
  • Где e – коэффициент температурного расширения теплоносителя,
  • Po – величина давления в пустом баке,
  • C – суммарный объем теплоносителя в системе,
  • Pmax – максимальное давление в контуре,
  • k – коэффициент заполнения бака.

Монтаж однотрубной системы своими руками

Однотрубная схема отопления одноэтажного дома с принудительной циркуляцией обычно оборудуется радиаторами, установленными на байпасах. Простая врезка приборов существенно усложнит эксплуатацию – например, при необходимости провести ремонт придется отключить всю систему. Кроме того, отсутствие байпасов не позволяет регулировать теплоотдачу отдельных радиаторов.

Как правило, монтаж системы отопления в частном доме и трубопровод в такой схеме прокладывается в подпольном пространстве, поэтому радиаторы подключаются нижним способом – то есть, оба выхода байпаса подключаются к нижним патрубкам батарей.

Одностороннее нижнее верхнее подключение

Используется в основном в многоэтажных домах. В коттеджах в 2 или 3 этажа с однотрубным отоплением тоже иногда применяется. Разница между нижним и верхним подключением в том, что в первом случае горячая вода подается в нижний вход, и выводится под напором через верхний вход, а во втором случае происходит наоборот. В обоих случаях завод и вывод теплоносителя располагаются с одной стороны. Стоит отметить, что из всех существующих вариантов одностороннее нижнее подключение самое неэффективное.

Какую систему подключения радиаторов выбрать

Другие варианты

Теоретически можно применить еще диагональное подключение с подачей снизу или двустороннее подключение с подачей сверху. Эти два варианта тоже будут работать, если все сделать правильно. Однако функционирование системы будет сильно затруднено за счет пересечения потоков. Поэтому лучше не экспериментировать и брать за основу диагональное верхнее подключение или двустороннее нижнее.

Расположение радиаторов

Для качественного отопления коттеджа нужно не только грамотно выбрать схему отопления, но и правильно расположить батареи в помещениях. Установка батарей отопления в частном доме осуществляется на основании расчетов, произведенных специалистами. Количество радиаторов и секций для каждого радиатора определяется с учетом различных факторов:

  • объем помещений;
  • уровень теплопотерь здания;
  • схема врезки радиатора;
  • на какой высоте будут установлены батареи, и многое другое.

Как рассчитать количество радиаторов отопления

Монтаж радиаторов отопления

Заключение

Процесс расчета, проектирования и установки системы отопления можно доверять только квалифицированным специалистам. Но самые простые правила подключения радиаторов должен знать каждый домовладелец. Эффективный принцип подключения и расположения отопительного оборудования – это гарантия того, что в доме всегда будет царить благоприятный и комфортный микроклимат.

Дополнительно
