Что такое индивидуальный тепловой пункт

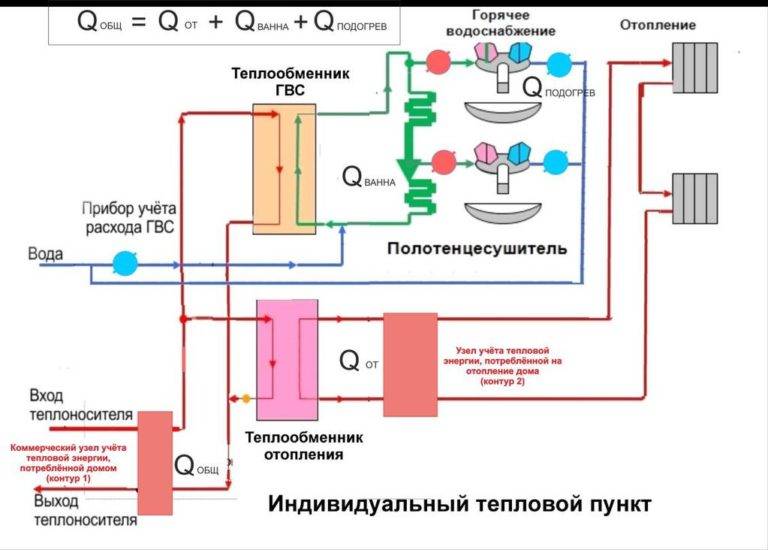

Типовая схема ИТП

Системы ИТП разводят подходящее к зданию тепло на несколько контуров (два и более) – это могут быть несколько контуров отопления, вентиляции, теплых полов и контур горячего водоснабжения, который отличается от остальных тем, что из него возможен забор теплоносителя.

Контуры, предназначенные для отопления обычно замкнутые, весь циркулирующий в них теплоноситель, пройдя через приборы отопления, возвращается обратно, из контура же ГВС возможен забор горячей воды потребителями, неиспользованная вода возвращается в тепловой пункт, где для восполнения потерь она смешивается с холодной водой из водопровода и подогревается.

Нагрев воды в контурах осуществляется в теплообменниках от тепла сети или котла. Из этого контура при падении давления в контуре отопления происходит подпитка их водой. Для обеспечения движения воды по контурам ГВС и отопления используются циркуляционные насосы, ими же осуществляется и подача холодной воды в контур ГВС.

Регулирование расхода теплоносителя осуществляется с помощью клапанов с электрическим приводом или с помощью преобразователей частоты, что во многих случаях экономически более выгодно.

Ценовая категория настройки

Вычисления и практики говорят, что автоматические инженерные конфигурации в тепловой энергетике гарантируют производить существенную экономичность финансов заказчиков и сохранить энергетические резервы.

При компетентном планировании, пользовании результативного и высококачественного оснащения и специализированной сборке можно монтировать автоматический теплопункт, ценовое образование автоматики которого возвратится за 2.5-3 года.

Стоимость агрегата заключается в ценовой категории оснастки для автоматики объекта, планировочных, сборочных и настроечных действий. Вслед введения функционала в пользование необходимо снабдить специализированное систематическое обеспечение приспособлений автоматизации.

Возможные неисправности

Частой неисправностью можно назвать механическую поломку элеватора. Это может произойти из-за увеличения диаметра сопла, дефектов запорной арматуры или засорения грязевиков. Понять, что элеватор вышел из строя, довольно просто – появляются ощутимые перепады температуры теплового носителя после и до прохода через элеватор. В случае, если температура небольшая, то устройство просто засорилось. При больших перепадах требуется ремонт элеватора. В любом случае, при появлении неисправности требуется диагностика.Сопло элеватора довольно часто засоряется, особенно в тех местах, где вода содержит множество добавок. Этот элемент можно демонтировать и прочистить. В случае, когда увеличился диаметра сопла, необходима корректировка или полная замена этого элемента.

На фото показан процесс обслуживания элеваторной системы отопления.

К остальным неисправностям можно отнести перегревы приборов, протечки и прочие дефекты, присущие трубопроводам. Что касается грязевика, то степень его засорения можно определить по показателям манометров. Если давление увеличивается после грязевика, то элемент нужно проверить.» alt=»»>

</index>

В процессе эксплуатации могут возникать утечки теплоносителя из контура отопительной системы.

Источники тепла и системы транспорта тепловой энергии

Источником тепла для ТП служат теплогенерирующие предприятия (котельные , теплоэлектроцентрали). ТП соединяется с источниками и потребителями тепла посредством тепловых сетей. Тепловые сети подразделяются на первичные

магистральные теплосети , соединяющие ТП с теплогенерирующими предприятиями, ивторичные (разводящие) теплосети, соединяющие ТП с конечными потребителями. Участок тепловой сети, непосредственно соединяющий ТП и магистральные теплосети, называетсятепловым вводом .

Магистральные тепловые сети, как правило, имеют большую протяженность (удаление от источника тепла до 10 км и более). Для строительства магистральных сетей используют стальные трубопроводы диаметром до 1400 мм. В условиях, когда имеется несколько теплогенерирующих предприятий, на магистральных теплопроводах делаются закольцовки, объединяющие их в одну сеть. Это позволяет увеличить надёжность снабжения тепловых пунктов, а, в конечном счёте, потребителей теплом. Например, в городах, в случае аварии на магистрали или местной котельной, теплоснабжение может взять на себя котельная соседнего района. Также, в некоторых случаях, общая сеть даёт возможность распределять нагрузку между теплогенерирующими предприятиями. В качестве теплоносителя в магистральных теплосетях используется специально подготовленная вода . При подготовке в ней нормируются показатели карбонатной жёсткости, содержания кислорода, содержания железа и показатель pH. Неподготовленная для использования в тепловых сетях (в том числе водопроводная, питьевая) вода непригодна для использования в качестве теплоносителя, так как при высоких температурах, вследствие образования отложений и коррозии, будет вызывать повышенный износ трубопроводов и оборудования. Конструкция ТП предотвращает попадание относительно жёсткой водопроводной воды в магистральные теплосети.

Вторичные тепловые сети имеют сравнительно небольшую протяженность (удаление ТП от потребителя до 500 метров) и в городских условиях ограничиваются одним или парой кварталов. Диаметры трубопроводов вторичных сетей, как правило, находятся в пределах от 50 до 150 мм. При строительстве вторичных тепловых сетей могут использоваться как стальные, так и полимерные трубопроводы. Использование полимерных трубопроводов наиболее предпочтительно, особенно для систем горячего водоснабжения, так как жёсткая водопроводная вода в сочетании с повышенной температурой приводит к интенсивной коррозии и преждевременному выходу из строя стальных трубопроводов. В случае с индивидуальным тепловым пунктом вторичные тепловые сети могут отсутствовать.

Источником воды для систем холодного и горячего водоснабжения служат водопроводные сети .

ИТП для разных целей потребления

Будучи оборудованным для отопления, ИТП имеет независимую схему, в которой установлен пластинчатый теплообменник со 100% нагрузкой. Потери давления предотвращается установкой сдвоенного насоса. Подпитка осуществляется от обратного трубопровода в тепловых сетях. Дополнительно ТП комплектуется приборами учета, блоком ГВС при наличии других необходимых узлов.

ИТП, предназначенный для ГВС — это независимая схема. Кроме того, она параллельная и одноступенчатая, укомплектованная двумя пластинчатыми теплообменниками, нагруженными по 50%. Есть насосы, компенсирующие снижение давления, приборы учета. Предполагается наличие других узлов. Подобные теплопункты функционируют по независимой схеме.

Для вентиляции применяют пластинчатый теплообменник со 100% нагрузкой. ГВС обеспечивается двумя такими устройствам, нагруженными на 50%. Посредством работы нескольких насосов компенсируется уровень давления и делается подпитка. Дополнение — устройство учета.

Эффективность установки

Индивидуальный теплоузел в многоквартирном доме снижает расходы по отоплению и горячему водоснабжению:

  • Счетчик тепла сам на его расход не влияет, но правильно учитывает. Отопительные компании часто возвышают стоимость услуг, при этом не поставляя достаточного количества тепловой энергии. При точном учете выясняется, что до установки ТП жители переплачивали.
  • Автоматизация сокращает затраты на обслуживание. Более точная регулировка температуры тоже снижает расходы.
  • Закрытая система теплоснабжения выгоднее: нет нужды постоянно очищать воду, ремонтировать трубы и радиаторы. Потери тепла в закрытой системе меньше.
  • ИТП работает по графику: снижает ночью температуру, прекращает работу насосов, а утром увеличивает.

Клапан подпитки системы обогрева какой подпиточный клапан необходим для СО

Подпиточная система обогрева считается главным моментом во всем механизме. Для устранения самых разных неприятностей обязательно следует изучить устройство, понять всю суть деятельности и разобраться с топливными веществами.

Любое теплоснабжение, в основном, начинается с котельной установке, другими словами места, где сжигают разнородное горючее. После чего выработанное тепло носителем тепла подается по трубам. Нужно отметить, что теплоносители могут обозначаться на более десяти видов:

Вода по собственной сущности является самым популярным теплоносителем.

Однако рассматриваемое вещество наделено способностью быстро замерзать в момент уменьшения температуры.

Именно поэтому очень часто используют специализированную жидкость с названием антифриз, которая при разбавлении с водой существенно снижает неблагоприятное воздействие на трубопровод. Теплоносители при централизованном отоплении могут направляться по обыкновенной либо же насосной системе. Система привычного направления имеет самую простую структуру. Насосная же система более непростая. Она по большей части применяется в закрытом отоплении.

Производство подпитки

Клапан подпитки системы обогрева предназначается для того, чтобы в момент ослабевания трубных соединений не происходили утечки. Благодаря этому постоянные проверки, подпитки, контроль давления и водного объема строго нужны.

Выполняя все правила можно не вспоминать о допустимых авариях и остальных неприятностях.

Подпиточный клапан для системы обогрева будет работать в режиме автомат. Если рассматривать схематично, то структура становится предельно понятной. В подпиточный насос входит специализированный клапан, в который встроена мембранная ткань и пружина. Пружина, со своей стороны, держиться этой мембранной тканью. В момент трубного давления эти два элемента опускаются, создавая определенное отверстие, пропускающее воду. Через некоторый срок давление вновь налаживается, а мембранная ткань становится в собственное начальное положение.

Кроме этого, автоподпитка системы обогрева предусматривает в собственной структуре и специальные фильтры, не допускающие проход грязной воды. Каждый такой фильтр имеет прибор для определения величины давления, указывающий на общее давление. Аналогичным образом, можно беспрепятственно определить степень загрязнения в трубах.

Подпиточный клапан для системы обогрева должен ставиться рядом с расширительным бачком. Именно здесь он будет иметь шанс правильно работать, с точностью, сравниваемой с аптекарскими весами.

Необходимо знать, что расчеты расстояния между котлом и подпиткой обязаны быть максимально правильными.

Устройство автоматизированной системы отопления

Автоподпитка системы обогрева и ее устройство имеет конкретный метод работы, который состоит из нескольких основополагающих этапов:

  1. В момент падения давления до отметки меньше рабочего открывается специализированный клапан, в котором теплоснабжение вновь пополняется теплоносителем;
  2. В момент достижения рабочей необходимой величины клапанового напора отключается насосная система.

Рассматриваемая схема очень проста. Наиболее повсеместно используется электросистема.

Упрощение системы

Клапан подпитки системы обогрева существенно облегчает процесс наполнения устройства. По собственной структурной части рассматриваемый механизм имеет несколько основных элементов:

  • Редуктор давления, поддерживающий постоянное системное давление в диапазоне от одного и до трех атм;
  • Редукционный клапан, воспринимающий жидкостное давление;
  • Кран с круглым отверстием, наделенный диаметром 0,5;
  • Байпасная линия, ускоряющая процесс наполнения;
  • Предварительный фильтр, устанавливающийся на узелковом входе;
  • Обратная магистраль, подключающая уже собранный узел;
  • Котел отопления.

На клапан подпитки системы обогрева цена установлена в зависимости от выбранного варианта. Во многих случаях подобранные модели оснащены обратными клапанами, фильтрами в виде сеток, а еще ручными фильтрами.

Также, на стоимостную расценку также оказывает влияние максимальное давление в хорошем состоянии и самый большой рабочий режим температур.

Кроме этого, нужно отметить и установочный диапазон давления, который может изменяться в самых разнообразных показателях.

Виды и особенности теплового пункта


Тепловой пункт регулирует подачу теплоносителя, его температуру, подключается в систему отопления

Теплопункт включает оборудование, позволяющее присоединить энергоустановки к теплосетям, системы подачи жидкости, аппараты измерения и контроля. Обычно тепловой узел размещают в отдельном помещении или здании.

Назначение любого типа ТП – регулировка подачи теплоносителя. Все элементы системы – магистрали, трубопроводы, обслуживающие квартиры, радиаторы – рассчитаны на работу с теплоносителем определенной температуры, чистоты, загазованности. Нарушение этих показателей приводит к засорению и отказу системы.

ТП контролирует показатели входящей воды и выходящей. Потребитель получает жидкость оптимальной температуры под тем давлением, на которое рассчитана отопительная, вентиляционная, водопроводная системы. Если какие-то показатели изменяются на недопустимую величину, система контроля отключает подачу воды.

Здесь же происходит преобразование теплоносителя, например, конденсация пара и превращение в перегретую воду.

Центральный тепловой пункт


Чтобы дома хорошо прогревались, установка должна быть в каждом здании

Особенность теплоузла – большое число подключенных потребителей. ЦТП обслуживает несколько домов, предприятие или даже целый микрорайон. Обычно его размещают в отдельном строении, но допускается установка в подвальном помещении, если его размеры это позволяют.

Такой вариант не слишком удобен для рядового потребителя – обитателя квартиры. ЦТП устанавливает одинаковую температуру теплоносителя, не учитывая, что длина трубопроводов неодинакова. Ближайшие здания, как правило, перегреваются, дальние – получают весьма прохладную воду. Во время профилактических и ремонтных работ без тепла остается сразу целый микрорайон.

Индивидуальный тепловой пункт


ИТП имеет меньше габариты и может располагаться в подвале или отдельном строении

ИТП – это индивидуальный тепловой пункт. Он выполняет те же функции, что и ЦТП, но в меньшем объеме. Он подает теплоноситель в 1 здание или даже в одну его часть. Так как габариты его намного меньше, размещают теплоузел в подвале или в другом техническом помещении.

Модульный тепловой пункт

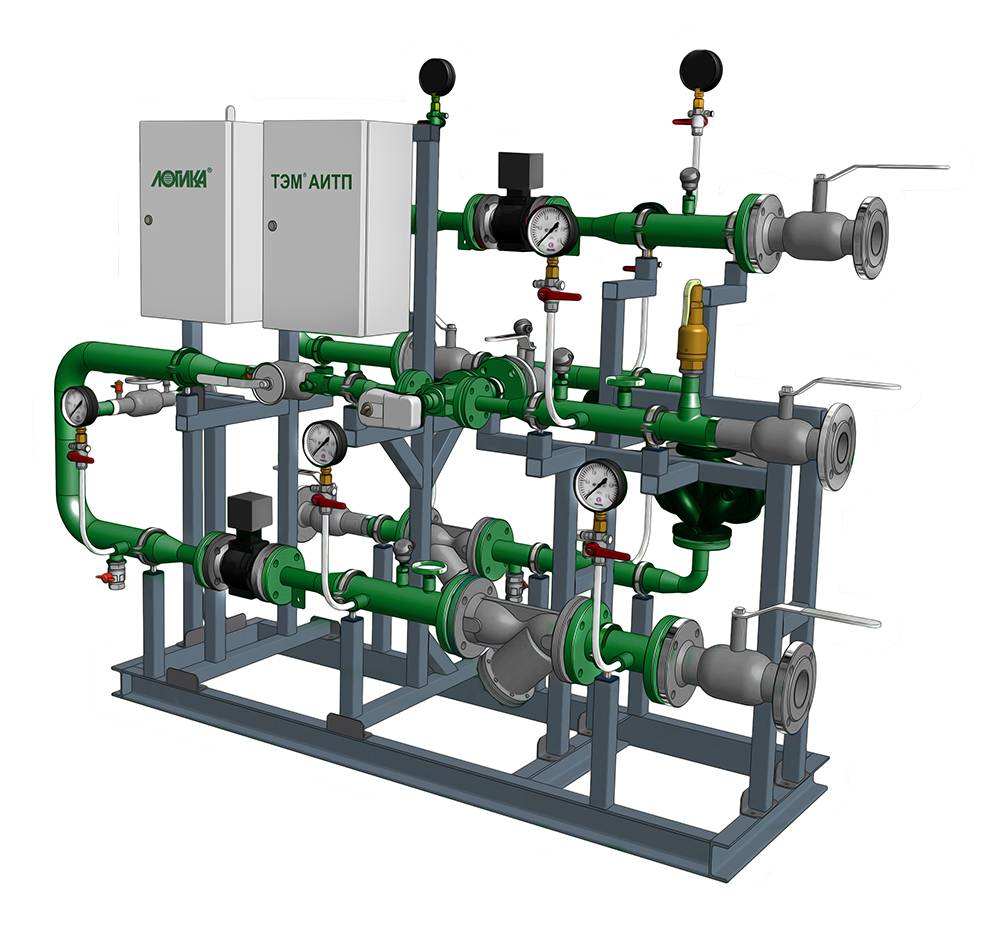

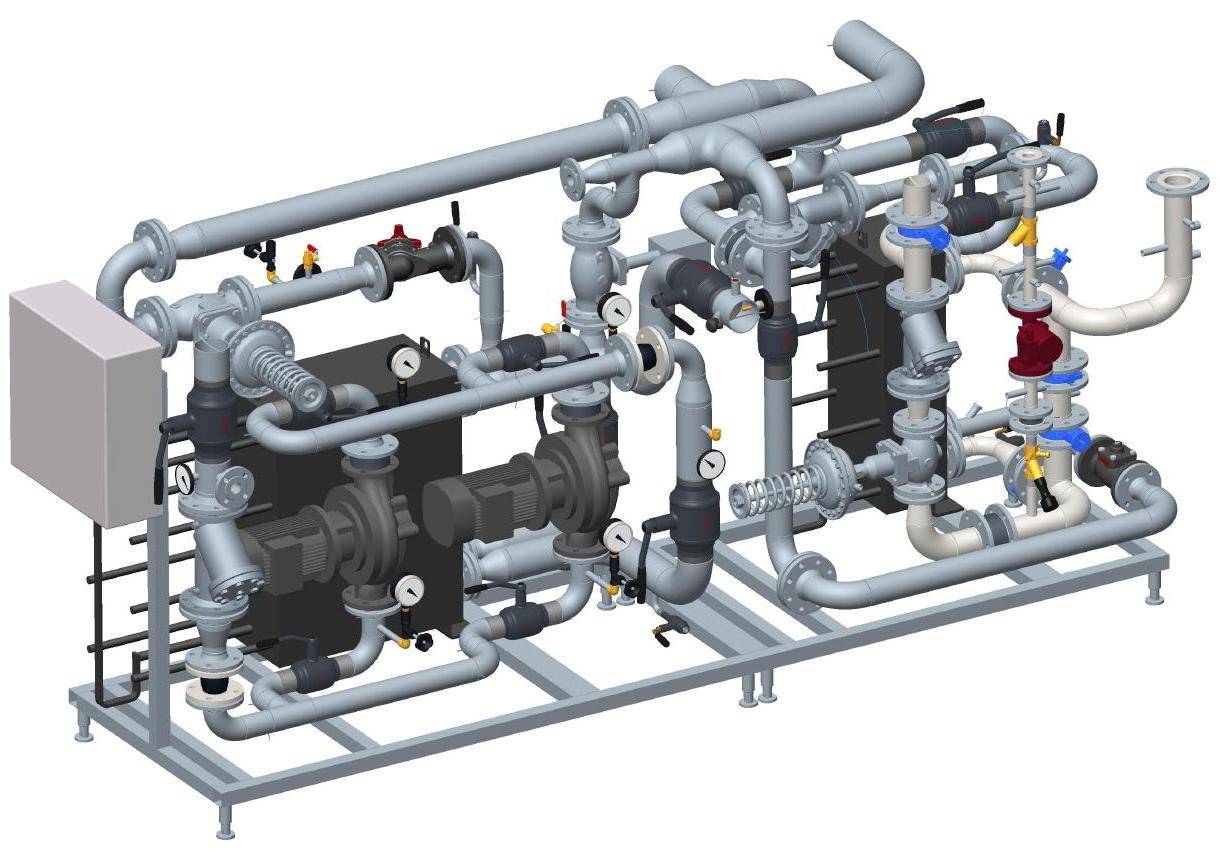

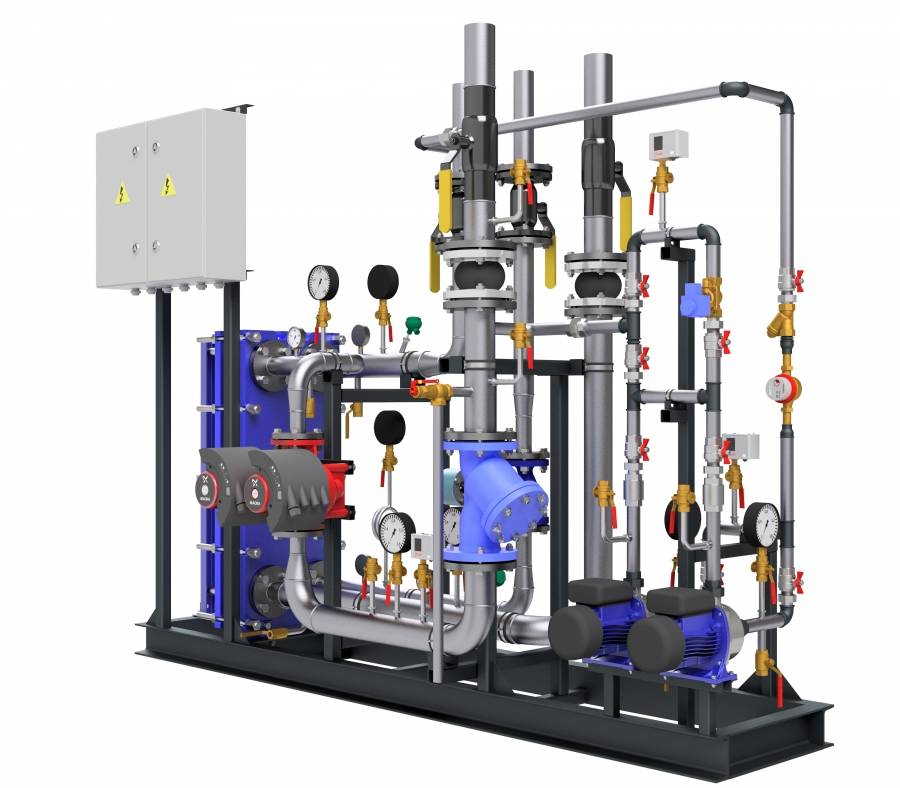

Тепловой узел блочный или модульный – это готовое заводское изделие. Блоки компактны, собраны и работают по одной схеме. Разместить их можно на самом маленьком участке. Монтируют блоки очень быстро: нужно только подсоединить внешние провода. По количеству потребителей модульный пункт может быть как индивидуальным, так и центральным.

Справедливый вопрос – почему блочные тепловые пункты не получают должного применения?

Как говорится блочный ИТП на все случаи жизни .

Таких причин несколько, попробуем проанализировать каждую.

Причина 1я– проект не хочет согласовывать теплоснабжающая организацияили как у нас принято ее называть – тепловые сети.Почему?Все дело в том, что проектировщики идут по самому легкому пути. Желая удешевить стоимость проектной документации (для того чтобы победить в торгах), они попросту отправляют запрос на изготовление блочного теплового пункта производителю, и вкладывают чертежи коммерческого предложения в проект под гордым названием – ИТП.Завод изготовитель тоже выдают типовую документацию, без должной привязки к местным условиям и нагрузкам. Сделать одно изделие на все случаи жизни не возможно. В результате такой проект не согласуется энергоснабжающей организацией или согласуются под давлением власти или денег.Причина 2я– в большинстве домов старой постройки (и в новых тоже) блочный тепловой пункт из-за размеров и веса не возможно установить. Без разборки его не затянешь в подвал. Разбирать и заново монтировать его конечно тоже ни кто не будет, в расценке на монтаж учитывается только вес и подключение. Вот и делается «пародия» на блочный ИТП прямо на месте, из совершенно другого оборудования (кстати, это разрешено правилами торгов и более того предписано для альтернативы). В результате мы получаем только дискредитацию идеи создание теплового пункта в промышленных условиях.Причина 3я– посмотрите, кто является производителем блочных тепловых пунктов.Производитель пластинчатых теплообменников, его цель сбыт своей продукции.Производитель теплосчетчиков – цель тоже понятна и производитель средств автоматизации тепловых процессов, цель тоже понятна и отнюдь это не забота о нашей с вами экономии тепла, а только о сбыте своей продукции.Откуда такие выводы спросите Вы, из анализа коммерческих предложений. В предлагаемых к реализации блочных тепловых пунктах всегда есть излишек продукции поставщика.Если учесть что блочные ИТПтребуют обязательных постоянных затрат на электроэнергию и главное обслуживание, при этом доступ к отдельным элементам для ремонта практически всегда затруднен, понятно что внедрение блочных ИТП несмотря на все их достоинства сдерживается.

Заводской блочный ИТП с оригинальной идеей и множеством ошибок, я указал только некоторые, особо критичные для учета тепла.

Преимущества наличия ИТП

Значительные расходы на создание ИТП допускаются в связи с преимуществами, которые следуют из наличия пункта в здании.

  • Экономичность (по потреблению — на 30%).
  • Снижение затрат на эксплуатацию до 60%.
  • Расход тепла контролируется и учитывается.
  • Оптимизация режимов снижает потери до 15%. Учитывается время суток, выходные дни, погода.
  • Тепло распределяется соответственно условиям потребления.
  • Расход можно регулировать.
  • Вид теплоносителя подлежит изменению в случае необходимости.
  • Низкая аварийность, высокая безопасность эксплуатации.
  • Полная автоматизация процесса.
  • Бесшумность.
  • Компактность, зависимость габаритов от нагрузки. Пункт можно разместить в подвале.
  • Обслуживание тепловых пунктов не требует многочисленного персонала.
  • Обеспечивает комфорт.
  • Оборудование комплектуется под заказ.

Управляемый расход тепла, возможность влияния на показатели привлекает в плане экономии, рационального расхода ресурса. Поэтому считается, что затраты окупаются в приемлемый период.

Что лучше: ИТП или ЦТП?

ЦТП устанавливается там, где необходимо обеспечить теплом сразу несколько зданий. ИТП рассчитан на теплоснабжение одного здания либо жилого дома. Отсюда и основные отличия между ними. ИТП проектируется для решения конкретной узкой задачи, поэтому, как и любое индивидуальное решение, имеет больше преимуществ. К ним относятся:

  • Возможность установки конкретного температурного режима обогрева для каждого здания. Если речь идет о ЦТП, то чаще всего те здания, которые расположены ближе к котельной, оказываются перегретыми, а те, которые дальше – напротив, недополучают тепла.
  • Исключение потерь тепла в трубопроводах системы ГВС и теплосети (теплообменник находится в том же здании). При подключении к ЦТП нескольких зданий такие потери неизбежны.
  • Снижение рисков аварийного отключения. При поломке на ЦТП без тепла и горячей воды оказываются жители или работники всех подключенных зданий.
  • Простота ТО и профилактических ремонтов.

Таким образом, ЦТП и ИТП рассчитаны на решение различных задач, однако за счет меньшего количества подключенных зданий и абонентов ИТП является более гибкой системой, обеспечивающей максимальные возможности для экономии.

ИТП многоквартирного дома

Схема работы ИТП жилой многоэтажки не отличается от стандартной схемы для единственного здания. Иногда вместо ИТП встречается аббревиатура АИТП – автоматизированный тепловой пункт, предполагается, что в нем параметры теплоносителя, режим работы и пр. могут регулироваться при помощи электроники.

ИТП многоквартирного дома подключается к магистральной теплосети. Тепло к ИТП поступает от котельной, центрального ТП или от ТЭЦ. ИТП распределяет его между системой отопления, ГВС и вентиляции (если она подключена к ИТП).

При установке ИТП в жилом доме жильцы получают главное преимущество – экономию на оплате ЖКХ. За счет регулировки температуры и количества потребляемого теплоносителя с учетом температуры наружного воздуха и даже времени суток (ночью, во время сна, можно незначительно снижать температуру) можно снизить расходы на оплату услуг теплоснабжающих компаний.

Следует отметить, что практически все ИТП, которые монтируются сейчас в многоквартирных домах, являются автоматизированными и работают на теплообменниках, за счет чего обеспечивается максимальная точность регулировки температуры теплоносителя и практически 40% экономия.

Тепловые пункты: что это и их виды (5 фото)

Подробности Раздел: Теплоснабжение Категория: Тепловые пункты Создано 27.09.2014 14:50 Тепловой пункт (ТП) — комплекс устройств, расположенный в обособленном помещении, состоящий из элементов тепловых энергоустановок, обеспечивающих присоединение этих установок к тепловой сети, их работоспособность, управление режимами теплопотребления, трансформацию, регулирование параметров теплоносителя и распределение теплоносителя по типам потребления.

Тепловые пункты подразделяются на:

— индивидуальные тепловые пункты (ИТП) — для присоединения систем отопления, вентиляции, горячего водоснабжения и технологических теплоиспользующих установок одного здания или его части;

— центральные тепловые пункты (ЦТП) — то же, двух зданий или более.

ИТП (индивидуальный тепловой пункт) — это комплекс технических устройств, предназначенный для присоединения систем теплопотребления здания (отопление, вентиляция, горячее водоснабжение (ГВС)) к тепловой сети и для передачи и распределения тепловой энергии теплоносителя (горячей воды) от тепловой сети к системам теплопотребления жилых, производственных, складских и др. зданий.

ЦТП (центральный тепловой пункт) предназначен для присоединения, передачи и распределения тепловой энергии на два, три и более зданий.


В тепловых пунктах предусматривается размещение оборудования, арматуры, приборов контроля, управления и автоматизации, посредством которых осуществляются:

— преобразование вида теплоносителя или его параметров;

— контроль параметров теплоносителя;

— учет тепловых нагрузок, расходов теплоносителя и конденсата;

— регулирование расхода теплоносителя и распределение по системам потребления теплоты (через распределительные сети в ЦТП или непосредственно в системы ИТП);

— защита местных систем от аварийного повышения параметров теплоносителя;

— заполнение и подпитка систем потребления теплоты;

— сбор, охлаждение, возврат конденсата и контроль его качества;

— аккумулирование теплоты;

— водоподготовка для систем горячего водоснабжения.

В тепловом пункте в зависимости от его назначения и местных условий могут осуществляться все перечисленные мероприятия или только их часть. Приборы контроля параметров теплоносителя и учета расхода теплоты следует предусматривать во всех тепловых пунктах.

Устройство ИТП ввода обязательно для каждого здания независимо от наличия ЦТП, при этом в ИТП предусматриваются только те мероприятия, которые необходимы для присоединения данного здания и не предусмотрены в ЦТП.

В закрытых и открытых системах теплоснабжения необходимость устройства ЦТП для жилых и общественных зданий должна быть обоснована технико-экономическим расчетом.

В помещениях тепловых пунктов допускается размещать оборудование санитарно-технических систем зданий и сооружений, в том числе повысительные насосные установки, подающие воду на хозяйственно-питьевые и противопожарные нужды.

  • Схемы подключения теплообменников (7 фото) — 17/02/2015 18:33 — Прочитано 18936 раз
  • Автоматический регулятор температуры АРТ-01 (4 фото) — 13/04/2015 13:51 — Прочитано 4441 раз
  • Рамный тепловой пункт — 02/11/2017 09:30 — Прочитано 2748 раз
  • Автоматизация теплового и гидравлического режима ИТП (7 фото) — 19/02/2015 17:02 — Прочитано 5338 раз
  • Регулятор давления «после себя» (5 фото) — 24/04/2015 13:34 — Прочитано 3435 раз

Разбор схемы теплового узла в деталях

На рисунке изображены два типа подключений: а – в случае подключения потребителей непосредственно к коллектору; б – при присоединении к ветке тепловой сети.

Чертеж отражает графические изменения расходов теплоносителя при наступлении таких обстоятельств:

А – при подключении систем отопления и водоснабжения (горячего) к коллекторам теплоисточника по отдельности.

Б – при врезке тех же систем к наружной тепловой сети. Интересно, что присоединение в таком случае отличается высокими показателями потери давления в системе.

Рассматривая первый вариант, следует отметить, что показатели суммарного расхода теплоносителя возрастают синхронно с расходом на снабжение горячей водой (в режиме І, ІІ, ІІІ), в то время как во втором, хоть рост расхода теплового узла и имеет место быть, вместе с ним показатели расхода на отопление автоматически понижаются.

Исходя из описанных особенностей тепловой схемы теплового узла, можно сделать вывод, что в результате суммарного расхода теплоносителя, рассмотренного в первом варианте, при его применении на практике составляет около 80 % расхода при применении второго прототипа схемы.

Рентабельность от использования

Уменьшение теплоупотребления на 38% в промышленных, административных и, вместе с тем, общественных строениях на 13% – в обитаемых, благодаря учитыванию действительной t внешней сферы и уменьшенного графика обогрева ночью:

  • Понижение расходов на формирование теплопункта, благодаря уменьшению величин и периодов совершения сборки, транспортно-подготовительных и настроечных растрат;
  • Закрытие на автомате поставки ГВС и аннулирование учитывания траты при появлении аварийных обстоятельств;
  • Присутствие встроенного УУ и юстировка теплоэнергии;
  • Разрешает (при пользовании блочных и ИТП) переводиться на 2-х трубную структуру перевода теплоносителя от теплолиний;

Проектирование ИТП

Допускается выполнять в одну стадию («Рабочая документация»). Проект ИТП должен содержать (в соответствии с ГОСТ Р 21.1101-2013 «СПДС. Основные требования к проектной и рабочей документации»):

  1. Обложку
  2. Титульный лист
  3. Ведомость чертежей основного комплекта
  4. Ведомость ссылочных и прилагаемых документов
  5. Лист (листы) общих данных по проекту. На первом листе общих данных необходимо наличие записи за подписью главного инженера проекта (или технического директора проектной организации) следующего содержания:

«Проект разработан в соответствии с требованиями нормативных документов, действующих на территории РФ и обеспечивает безопасную для жизни и здоровья людей эксплуатацию объекта при соблюдении предусмотренных проектом мероприятий. Оборудование, применяемое в проекте, разрешено к применению на территории РФ и соответствует требованиям действующих стандартов и законодательства РФ».

Общие данные также должны содержать:

    1. Рекомендации по обслуживанию ИТП
    2. Краткое описание мероприятий по энергосбережению, снижению уровня шума и вибрации, указания по технике безопасности при монтаже и обслуживании ИТП
    3. Краткое описание работы ИТП (в т.ч. данные о средствах автоматизации, диспетчеризации (при наличии) и объемно-планировочных решениях)
    4. Сводку об исходных данных для проектирования – краткие характеристики теплоносителя в точке подключения и систем теплопотребления
    5. Основания для разработки проекта (ссылки на ТУ, ТЗ, проекты внутренних систем теплопотребления или их паспорта, и другие)
  1. Принципиальную схему ИТП.

В случае применения блочно-модульного ИТП, имеющего Сертификат соответствия требованиям технического регламента РФ и/или ТС, как изделие заводской готовности (БИТП), на схеме следует указывать границу поставки БИТП.

  1. Монтажные чертежи ИТП

В случае применения БИТП допускается выполнение упрощенных монтажных чертежей с отображением на планах и разрезах оборудования, не входящего в состав БИТП, а самого БИТП – в виде прямоугольника с габаритами, предоставляемыми заводом-изготовителем.

  1. Схему автоматизации ИТП
  2. Принципиальные электрические схемы (если ИТП не является БИТП)
  3. Схему внешних проводок
  4. Технический паспорт проектируемого ИТП по форме, рекомендуемой действующей нормативно-технической документацией. В случае применения БИТП допускается использовать таблицы технических характеристик (технические спецификации), предоставляемые компанией-изготовителем
  5. Спецификации оборудования, изделий и материалов в соответствии с действующей нормативно-технической документацией
  6. Диаграммы характеристик подобранных насосов
  7. Листы расчета теплообменников (при их применении)
  8. При применении БИТП — таблицу технических характеристик основного оборудования БИТП для расчетных режимов работы
  9. Гидравлической расчет тепловой сети от точки подключения до ИТП (при необходимости его выполнения)
  10. Ситуационный план объекта с относительным расположением помещения ИТП в здании
  11. Паспорта систем теплопотребления
  12. Свидетельство СРО на выполнение проектных работ соответствующей специализации
  13. Подтверждение соответствия требованиям Технических регламентов (Таможенного союза, РФ) на основное применяемое оборудование (на БИТП, в случае его применения, а также/или на не входящие в его состав регулирующие клапаны, насосы, теплообменники).
  14. Другую документацию на усмотрение проектной организации и по согласованию с заказчиком

Документацию по п.11-п.21 рекомендуется относить к разделу «Прилагаемые документы».

Проект ИТП должен пройти согласование у заказчика (представителя технадзора заказчика) и в ТСО, о чем свидетельствуют печати организации на титульном листе проекта и принципиальной схеме ИТП. Процедура согласования может устанавливаться договором между заказчиком (или уполномоченной от его имени организацией, в том числе подрядчиком) и ТСО.

По согласованию заказчика (подрядчика) и экспертной организации, проект ИТП на первичное рассмотрение может передаваться в электронном виде с предоставлением бумажных экземпляров в требуемом количестве по факту согласования. Сопроводительное письмо на бумажном носителе при этом является обязательным для разрешения возможных конфликтных ситуаций впоследствии. Форму передачи проекта ИТП на рассмотрение и согласование в ТСО рекомендуется отражать в ТУ, заказчику и в другие экспертизы – в ТЗ.

Подрядчик, в любом случае, должен быть уведомлен о порядке и сроках рассмотрения проекта всеми согласующими организациями до заключения договора на проектирование и начала проектных работ.
