Назначение байпаса в системе отопления: расчет, диаметр и особенности обустройства

Сущность байпаса и его назначение

Байпас, вмонтированный в систему водяного отопления – это обходной трубопровод, предназначенный для транспортировки теплоносителя параллельно имеющейся запорной арматуре. Этот элемент системы отопления практически незаменим при осуществлении ремонта, без перекрытия подачи воды. В добавок, байпас дает возможность ускорить процесс наполнения или слива системы отопления. Кроме того, его употребляют для регулировки мощности потока подаваемого теплоносителя.

Байпас для отопления – при меняют во время ремонта

Слово «bypass» имеет англоязычное происхождение и переводится как «обходной» или «обход». Проще говоря, это отрезок трубы, который проходит параллельно главному прибору или ветке и предназначен для временного отведения по ней воды в обход основного механизма. Иногда этот резервный путь может быть снабжен краном. Он бывает с обратным клапаном или без дополнительных устройств вовсе.

Устройство типичного байпаса

Сегодня мы можем говорить о двух основных разновидностях байпаса: автоматическом, то есть снабженном обратным клапаном и ручном, не имеющем никаких дополнительных устройств. Иногда в схему с обратным клапаном включают циркуляционный электрический насос. Он используется по мере необходимости в целях регулировки потока теплоносителя. Работает это следующим образом: включается насос и повышает давление в этом участке системы, в результате чего открывается клапан и направляет поток жидкости в требуемом направлении. При отключении насоса давление падает, что закрывает клапан, перекрывая трубу. Однако такая система способна работать при естественной циркуляции без подключения электроэнергии. Сложность конструкции сильно влияет на надежность этой системы, что со временем может привести к перебоям в ее работе по причине не полного перекрытия трубы из-за засоров. Эта проблема приводит к дисбалансу в температурном режиме помещения. Автоматические байпасы нашли свое применение в системах водяных теплых полов. Они позволяют в контуре поддерживать установленные параметры, не затрачивая на это много времени и энергии.

Автоматический байпас, снабженный обратным клапаном

Бесклапанный байпас дает возможность теплоносители свободно обогнуть радиатор без слива всей системы и перекрытия воды. Если вам понадобилось заменить батарею отопления в квартире многоквартирного дома, то вы никак не потревожите своих соседей, они даже знать об этом не будут. Главной особенностью байпасов является то, что труба у него на одну ступень уже, чем в основной системе. Например, для системы ¾ резьбы подойдет устройство на ½. Это обусловлено физическим законом, ведь вода течет по пути наименьшего сопротивления. То есть пока вы не перекроете краны на радиатор, теплоноситель будет свободно течь по нему, а в момент закрытия крана теплоноситель устремится в байпас в обход отопительного прибора.

Иногда установка байпаса целесообразна и на системах водоснабжения либо водоочистки. Здесь его устанавливают для обеспечения обхода воды вокруг сложных фильтрующих систем. Нужно это для удобства проведения ремонтных или регламентных работ этого оборудования без прекращения водоснабжения.

Ручной бесклапанный байпас

Существуют и так называемые байпасы подмеса. Встретить их можно в отопительных системах и в водопроводах. В системах отопления они позволяют осуществлять тонкую настройку потока теплоносителя, чем регулируют температуру в помещении. Особенно это актуально в системах водяного теплого пола. В случае с водопроводными очистительными системами байпасы подмеса осуществляют регулировку содержания в воде солей, оксидов и других веществ.

Диаметр байпаса

байпас в системе отопления

В зависимости от места установки устройства – на батарее или насосе, необходимый диаметр обвода может варьироваться.

На насосе монтируется обвод меньшего или идентичного с основной трубой диаметра. Между этими вариантами нет принципиальной разницы так как его главная задача всего лишь поддерживать циркуляцию теплоносителя при внештатных ситуациях хотя бы самотеком, например, когда работающий от сети насос не получает питания вследствие временных перебоев с электроснабжением.

В этом случае, заузить сам контур невозможно, а диаметр патрубков отходящих от трубопровода не играет главной роли. При прекращении работы насоса, течение сквозь него теплоносителя полностью остановится, в связи с чем, при идентичных сечениях его трубы с магистралью, обводной элемент не поменяет направление течения воды. А в случае необходимости течения воды сквозь насос, достаточно просто перекрыть движение теплоносителя при помощи шарового крана на магистральном трубопроводе.

А вот в условиях монтажа байпаса прямо на батареях, его диметр играет главную роль, так как он должен оптимально сочетаться с другим оборудованием. Во-первых, по сравнению с патрубками, стыкующими радиаторы с основной магистралью, обвод должен быть на 1 размер меньше в диаметре. Во-вторых, сами отводы к радиаторам отопления требуются напорядок меньшего калибра, чем основная труба.

Таким образом, обеспечивается работа по следующей схеме:

  1. Теплоноситель протекает по контуру к месту установки на нем радиаторов.
  2. Встречая на своем пути разветвление между прямым течением в радиатор и обходной путь через байпас, вода будет течь по маршруту, на котором в данный момент будет наименьшее сопротивление.
  3. Некоторое количество воды будет течь, преодолевая сопротивление, не меняя своего первоначального вектора движения.

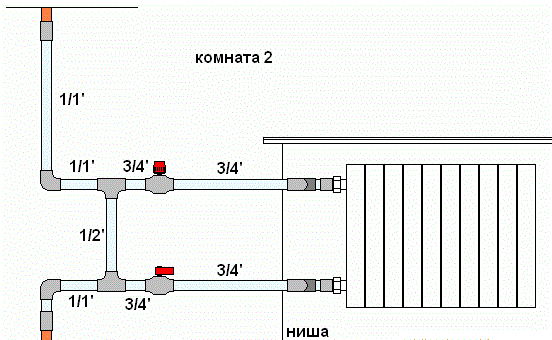

Схема размера труб в системе с байпасом на радиаторе:

Уменьшение диаметра патрубков относительно основной трубы дает дополнительное ускорение течения теплоносителя, что заставляет его интенсивнее двигаться и в самом радиаторе, отдавая ему тепловую энергию более равномерно и эффективно.

Например, в полипропиленовой системе отопления, диаметр главного трубопровода равняется 32 мм, а значит, нужны патрубки, распределяющие воду по радиаторам диаметром 25 мм. К такой системе подойдет обвод диаметром 20 мм. Он сможет обеспечить протекание воды по оптимальному маршруту с наименьшими потерями тепловой энергии.

https://youtube.com/watch?v=WBFqxw11N04

Устройство и принцип работы

Отрезок трубы такого типа мастера между собой называют обводом, который служит для перенаправления теплоносителя в обход какой-либо точки, это может быть:

  1. Радиатор.
  2. Насос.
  3. Разветвление.

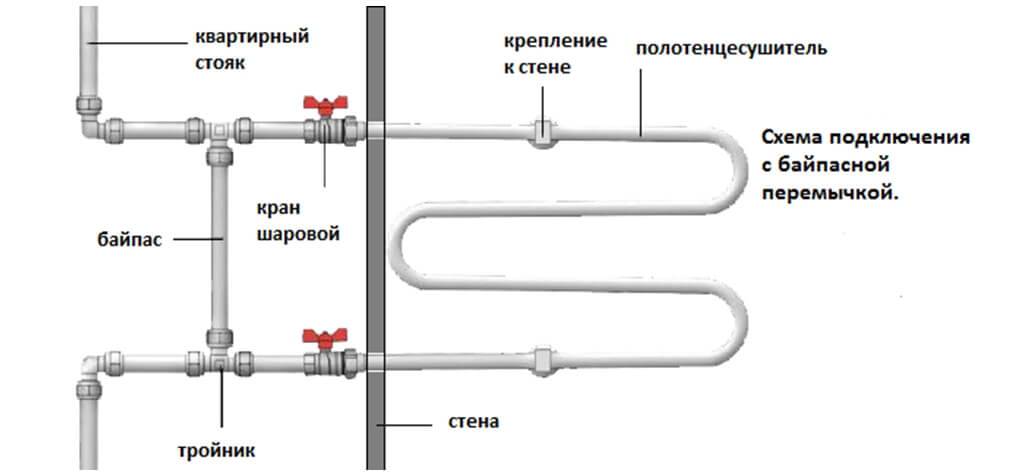

  4. Полотенцесушитель.

Зачастую отрезок крепится с помощью пайки или сварки одним концом к трубе, которая входит в магистраль, а другим врезается на отводящий контур. Обязательно устанавливается шаровой кран на байпасе, вентиль или задвижка на усмотрение хозяина жилища. Благодаря таким практичным элементам поток жидкости можно перекрыть полностью или регулировать поступление в определенное приспособление.

Изначально такие обходные трубы использовали для произведения ремонтных работ без прекращения функционирования котла и всей системы отопления в целом. Но по истечении времени элемент стали считать обязательным для оснащения однотрубных магистралей, ему было присвоено название байпас.

На личное усмотрение владельца жилья или заказчика монтируется обводное приспособление в двухтрубную систему, эти манипуляции профессионалы считают необязательными.

Применение

При наличии в отопительном контуре насоса, он устанавливается прямо на обводную деталь. Это обычная практика, когда в гравитационный контур – одиночный трубопровод, в котором теплоноситель циркулирует самотеком, монтируется электрический насос.

Он разгоняет скорость течения воды по трубам и этим повышает КПД всей отопительной системы. Это происходит благодаря тому, что за счет высокой скорости течения теплоносителя он успевает пройти весь контур, не потеряв большую часть тепловой энергии.

На практике это выражается в том, что в последний радиатор контура приходит нехолодная или еле теплая вода, а достаточно горячая, которая еще имеет достаточное количество тепловой энергии, чтобы обеспечить прогрев помещения, в котором он установлен.

Чем отличается механический мод от бокса?

Механический мод – это простейший пример электронной сигареты. В структуре лежит аккумулятор (источник питания), коннектор, атомайзер, бак для жидкости и дрип тип. Классический вариант без каких-либо плат и других электронных дополнений.

Выбрать мех мод выгодно по следующим причинам:

  • Компактные размеры и приемлемая цена. Премиумные мехмоды в цене обгоняют мехмоды, но покупают их в основном не для парения. Стандартные вэйпы обойдутся в разы дешевле электроники. К тому же это миниатюрные и удобные девайсы, отличающиеся малым весом.
  • Механический вейп дает парить на любом типе намоток. Это ключевое преимущество. На боксах выбор ограничен ввиду функциональных характеристик электронной платы.
  • На мехмодах можно вэйпить на низкоомных намотках и в том числе пережить неумелые попытки новичка. На первых порах намотать хорошую спираль трудно — понадобится практика.
  • Устройства надежны за счет простой конфигурации. Внутри не перегорит плата, любые детали легко поменять своими руками, что сокращает затраты, время, а главное – помогает парить без вынужденных перерывов.

В достоинствах модов механического типа – недостатки. Проверить это легко. Достаточно сделать сабомную намотку, которую не поддерживает аккумулятор, и батарея перегреется, а в худшем случае взорвется.

Еще один недостаток – неравномерное парение. Чем ниже уровень заряда аккумулятора, тем меньше пара и соответственно удовольствия от пользования.

Разновидности байпасов

В зависимости от арматуры, установленной на перемычке, различают:

  1. нерегулируемые байпасы. Основной узел рабочего элемента – это труба, на которой не установлено никакого дополнительного оборудования. В большинстве случаев байпас без функции регулировки устанавливается на батареи и предназначен для полного перекрытия подачи теплоносителя;

Перемычка без возможности регулировки потока теплоносителя

  1. байпас с ручной системой управления. Для самостоятельной регулировки потока теплоносителя устанавливается обычный шаровый кран на байпасе. При открытии запорной арматуры часть теплоносителя будет проходить в обход отопительного прибора, что позволяет снизить, например, нагрев радиатора;

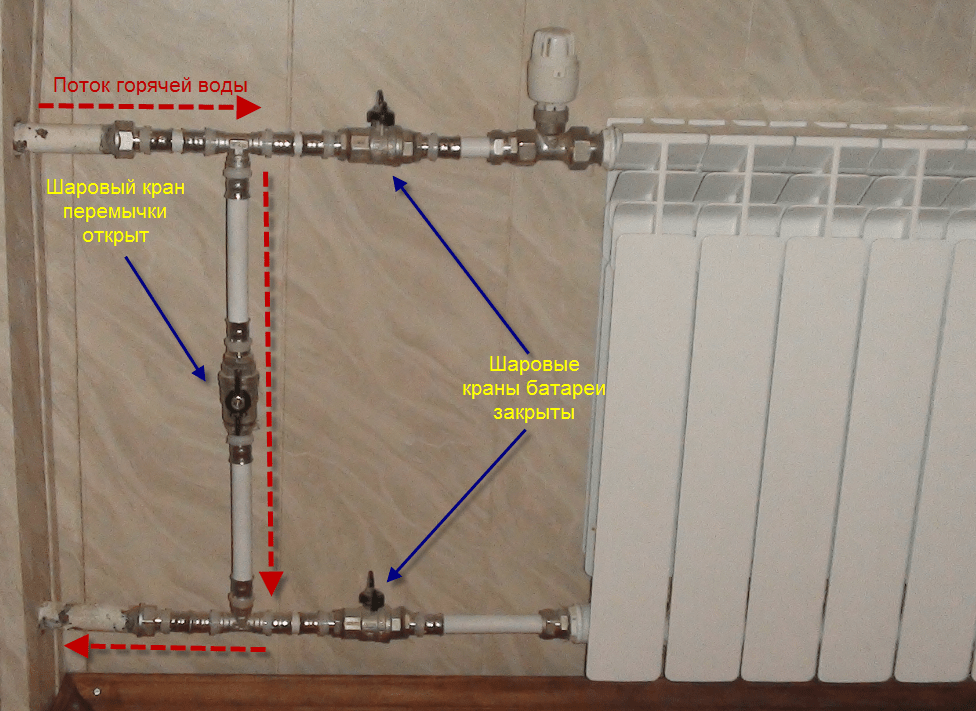

Теплоноситель идет в обход батареи

  1. автоматический байпас. Как видно из названия работа байпаса происходит в автоматическом режиме без участия человека. В большинстве случаев устройство предназначается для обвязки циркуляционного насоса.

При стандартной работе насос прокачивает теплоноситель по системе, что в значительной степени увеличивает коэффициент полезного действия. Перемычка при этом перекрыта.

При обнаружении проблем в работе насосного оборудования байпас открывается и перенаправляет теплоноситель в обход насоса, что помогает своевременно произвести ремонтные работы. Различают:

клапанный байпас, работающий автоматически. В основе устройства находится обратный шаровый клапан. При работе насоса увеличивается скорость движения теплоносителя в отопительной системе и шарик клапана под действием давления перекрывает прямую магистраль. При отключении насоса давление автоматически открывает клапан для прямого прохода;

Принцип работы клапанного байпаса

инжекционный байпас с автоматической работой. Устройство функционирует по принципу гидроэлеватора. При работе насоса теплоноситель устремляется во входной диффузор с большой скоростью, что исключает прохождение жидкости по перемычке. При отключении насоса в условиях естественной циркуляции включается режим байпас.

Принцип действия инжекционного байпаса

Специалисты рекомендуют устанавливать инжекционные байпасы, так как клапанные устройства сильно чувствительны к качеству воды и при наличии малейших частиц загрязнителя выходят из строя.

Что выбрать

На сегодняшний день в магазинах можно встретить уже готовые байпасы, рассчитанные на определённую емкость и диаметр труб. Это является не самым лучшим решением.

Построение и проектирование систем отопления – сложная инженерная задача, которая должна выполняться специалистом с образованием соответствующего профиля. В таком случае каждый элемент будет находиться на своём месте, и приносить пользу. Неправильно рассчитанная сеть отопления будет работать с большими тепловыми потерями, при этом потребляя большое количество энергии. Поэтому если вы решили рассчитать сеть отопления в своём доме сами – не забудьте, как следует подготовиться и произвести предварительный план сети отопления для своего дома – подумать о том, какой вам понадобится котёл, какой должна быть ёмкость расширительного бака, где и сколько клапанов и кранов необходимо поставить, и так далее.

Если же вы не чувствует в себе сил для такой работы – обратитесь к специалистам, которые оперативно выполнят все работы и обеспечат пост продажное обслуживание системы отопления в вашем доме.

Экономить на отдельных компонентах систем отопления также не стоит. Все части сети должны быть высокого качества и обладать гарантией производителя. Такой подход позволит вам быть полностью уверенным в том, что в доме всегда будет тепло и уютно.

Дополнительные циркуляционные насосы

Циркуляционный насос (далее в тексте ЦН), как правило, устанавливается на трубе возврата теплоносителя (обратке). Классическое место врезки байпаса с установленным насосом находится в непосредственной близости у газового, электрического, дизельного, твердотопливного котла, но это не может быть правилом. К примеру, для двухэтажного дома может не хватать мощности интегрированного или околокотельного ЦН и тогда его монтируют на втором этаже, чтобы обеспечить должный подъём воды. Кроме того, ЦН может врезаться в удаленном крыле здания, чтобы обеспечить равномерную циркуляцию жидкости по всему трубопроводу.

1 – байпасом служит отопительный контур; 2 – байпасом служит обводная трубаИсточник cementequipment.org

Как уже упоминалось выше, в качестве байпаса может быть задействована либо основная, либо обходная ветка контура (см. фото вверху). Чаще всего сечение под ЦН и основной проход имеют разный диаметр, но это не обязательно. Учитывая принудительное всасывание жидкости, диаметр на байпасе с насосом обычно меньше, например, обход Ø 32 мм, а на ЦН – 25 мм. Но здесь следует отметить, что не только расчёты, но и многолетний опыт сантехников говорит о том, что диаметр труб на этом узле должен быть разным.

Сборка и монтаж

Купив байпас для ЦН, его придётся собирать самостоятельноИсточник scparts.co.uk

Если вас интересует автоматический байпас, то это из области фантастики: полый профиль или bypass нельзя автоматизировать, так как это всего лишь кусок металла (сталь, медь, латунь) или полипропилен. Если говорить об установке ЦН, то этот узел можно приобрести в магазине и на нем заранее предусмотрены патрубки для монтажа насоса. Если у вас металлический отопительный контур, то это очень удобно, но когда обвязка сделана из PPR, то этот узел придётся сваривать самостоятельно, впрочем, это не так уж и сложно.

Перед сборкой придётся решить, как вы будете паковать стыковочные узлы: фум-лентой или кабалкой. Старые сантехники времён СССР всегда ратуют за второй вариант, но многолетняя практика подсказывает, что оба материала прекрасно подходят для этой цели, к тому же фумка гораздо практичней в работе. Но, какому бы материалу вы ни отдали предпочтение, сантехническая паста «Унипак» никогда не будет лишней – её подмазывают по ленте или пакле, чтобы гарантировать надёжность соединения (без протечек).

Стрелка на насосе должна соответствовать направлению теплоносителяИсточник homedepot.com

После полной сборки этого узла (обход и ЦН) обратите внимание, в какую сторону указывает стрелка на корпусе насоса (её хорошо видно на верхней фотографии). Она должна указывать направление потока теплоносителя и, так как установка делается на обратку, то это будет «на котёл»

Запомните эту важную мелочь и тогда турбинные лопасти будут вращаться в режиме всасывания, а именно такой вариант и будет правильным.

Врезку осуществляют по-разному: кто-то нарезает резьбу и монтирует с одной стороны на сгон, с другой – на американку (самый лучший вариант), кто-то соединяет трубы сваркой (газо или электро), а кто-то крепит узел на резиновую муфту, обжимая её хомутами, предварительно подмазав герметиком. Здесь уместен любой вариант: давление в автономных отопительных системах невысокое (всего 1,5-2 атм), да и вода на исходе уже не горячая.

Отступив от котла не менее полуметра, нужно разметить трубу обратной подачи теплоносителя для врезки. Сделать это несложно: достаточно приставить ранее собранный узел и сделать отметки чертилкой или маркером. Затем строго по разметке болгаркой с обрезным диском ампутируют участок трубы. Если все было сделано без ошибок, то сборка на посадочное место станет впритык или её даже придётся забить молотком. Исключение составляет ситуация, когда монтаж делают при помощи американки и сгона – там вполне допустимы зазоры, но не более 0,5-3,0 мм.

Остается только запустить ЦН и испытать системуИсточник tacomaworld.com

На фотографии выше показан собранный узел – остаётся закачать в систему теплоноситель, включить насос в розетку и опробовать работу контура. Здесь обвод играет другую роль, нежели перемычка на батарее. Вода в нашем случае не сбрасывается: она может циркулировать по основному контуру в обычном режиме либо разгоняться турбинкой двигателя (работает на всасывание, изредка на подачу). Получается, что при выключенном ЦН обогрев системы будет менее интенсивным из-за низкой скорости движения теплоносителя.

Врезка радиаторов

Какими могут быть способы подключения радиаторов отопления к розливам и стоякам?

НазваниеОписаниеОсобенности
Боковое одностороннееПодводки соединяются с верхним и нижним коллекторами с одной стороны отопительного прибораПри небольшом количестве секций обеспечивает максимальную теплоотдачу. При количестве секций свыше десяти дальний от подводок край радиатора будет остывать. В крайних секциях со временем скапливается ил
Снизу внизПодводки подключены к обеим пробкам нижнего коллектораТеплоотдача прибора незначительно снижается за счет замедленной циркуляции через верхний коллектор. Радиатор не требует промывки: секции не заиливаются
ДиагональноеПодводки подключены с верхней пробке с одной стороны радиатора и нижней – с другой стороныТеплоотдача максимальна при любой длине радиатора. Заиливается низ секций со стороны глухой нижней пробки

Движение теплоносителя при разных схемах подключения.

Зачем нужен байпас

Байпас – это обвод, обыкновенный отрезок магистрали, который должен быть установлен в необходимых ключевых точках контура. Сразу стоит отметить, что байпас для отопления применяется только в однотрубных схемах. Отличие однотрубного контура обогрева от двухтрубного заключается в том, что в первом циркуляция теплоносителя осуществляется по одной магистрали. Она начинается от котельной и там же заканчивается, при этом вода проходит через цепь радиаторов, в каждом из которых отдавая часть своего тепла.

Ключевым моментом, который отличает двухтрубную схему, является факт разделения потоков подачи и обратки. Поэтому байпас в двухтрубной системе отопления просто не нужен. В то время как в однотрубном контуре подача и обратка неразделимы и являются единым потоком. Обвод устанавливается в однотрубных контурах, которые могут быть расположены в разных плоскостях:

Исходя из этого, установка байпаса в системе отопления также отличается. Вертикальные контуры монтируются в зданиях, высота которых более одного этажа. Горизонтальные – в одноэтажных домах и в квартирах. Чтобы понимать принцип работы обвода рассмотрим его действие в разных точках установки. Где же может быть установлен обводной путь:

  • на насосе, который нагнетает поток теплоносителя;
  • на радиаторах.

В обоих случаях обводной путь служит для того, чтобы циркуляция в контуре обогрева не останавливалась даже в случае поломки вышеуказанного оборудования. Для чего нужен байпас в системе отопления? Это резервный канал, по которому теплоноситель продолжает свою циркуляцию по контуру и тем самым предотвращает скачки давления в системе отопления . Давайте рассмотрим принцип действия обвода для каждого из вышеуказанных вариантов установки отдельно.

Монтаж

байпас в однотрубной системе

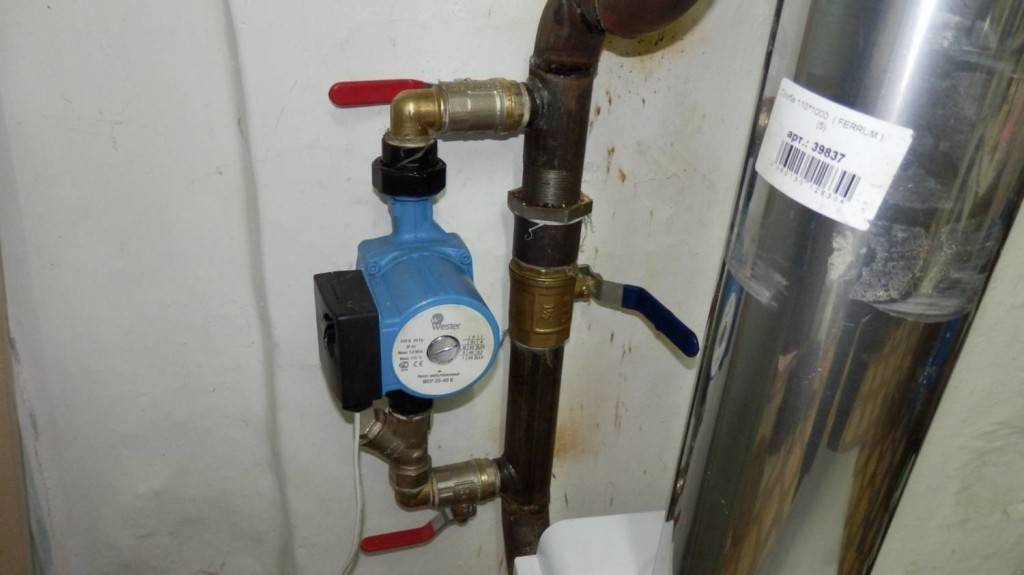

байпас на линии сетевого насоса
