Как правильно установить автоматические выключатели и УЗО в электрощитке

Сборка щитка

Под каждую группу проводов подбираются необходимые автоматы. Под рукой постоянно должна быть схема монтажа электрощитка. С ней нужно постоянно сверяться и при необходимости вносить в нее изменения. Центральный главный выключатель, подключающий все цепи одновременно, должен быть немного меньшей мощности, чем наружный. Он располагается в максимально возможной близости от входящего силового кабеля. Кроме того, следует добавить 2-3 запасных пакетника, чтобы с их помощью можно было включать мощные потребители, например электрический котел или электрическую духовку. Приборы мощностью более 5 кВт имеют свои предохранители.

Как осуществить монтаж квартирного электрощитка и правильно подключить заземление, следует проконсультироваться у специалиста. Для монтажа оборудования в корпусе щитка размещены планки крепления. Сначала на них устанавливаются нулевая и заземляющая шины. На фото ниже они изображены сверху и могут поставляться в комплекте щитка.

Следует проверить, чтобы по мощности они совпадали с главным выключателем. После корпус и дверцы щитка соединяются с шиной N. В частном доме заземляющий провод вводится от специального контура, смонтированного снаружи по всем правилам.

Основные недостатки УЗО

Ничто не идеально. Это касается и электроники. У устройства и его работы есть свои подводные камни, о которых должен знать каждый домовладелец:

  1. Когда УЗО проведены по всему дому, при утечке тока электроэнергия перестает поступать во весь дом и вне его стен, даже если там никого нет и все приборы выключены. Как правило, это ложная тревога. Это очень неудобно, особенно если дело касается холодильника. Подключение УЗО в частном доме — дело, требующее обдумывания.
  2. Устройство ни коим образом не защищает от перепадов в электропроводке. Оно всего лишь отключает подачу энергии, чтобы не подвергать дом опасности.

Будет ли работать УЗО без заземления

Работа защитного устройства в двухпроводной сети происходит в особых условиях. Поэтому у многих хозяев возникает вопрос, сработает ли УЗО без заземления и обеспечит ли защиту от поражения электротоком? Для того чтобы получить ответ, необходимо проследить весь механизм срабатывания. При наступлении пробоя на корпус оборудования, мгновенного срабатывания УЗО не произойдет, поскольку заземление отсутствует и токовой утечке нет пути для дальнейшего прохождения. Одновременно, на корпусе прибора образуется потенциал, опасный для здоровья и жизни человека.

В момент касания корпуса, путь токовой утечки на землю будет проходить через человеческое тело. Через определенный промежуток времени значение тока станет равным порогу срабатывания УЗО и лишь тогда произойдет отключение с прекращением подачи тока на неисправный прибор. Время нахождения человека под воздействием тока будет зависеть от уставки срабатывания защитного устройства. Несмотря на довольно быстрое отключение, этого вполне хватает для получения серьезной электротравмы. При наличии заземления УЗО сработало бы сразу же после утечки тока и отключило бы прибор еще до соприкосновения с ним человека.

Таким образом, УЗО без заземления может быть подключено, однако такая схема не гарантирует 100-процентную безопасность. Тем не менее, в домах старой постройки все еще используются двухпроводные сети, а их переоборудование на более современные трехпроводные сети не всегда возможно с технической точки зрения. Поэтому во многих случаях УЗО является единственным вариантом защиты людей и бытовой техники. При использовании схем без заземления вместе с устройствами защитного отключения должны обязательно устанавливаться автоматические выключатели, отключающие сеть при перегрузках и коротких замыканиях.

Как подключить УЗО в квартире без заземления – Схема №1

Единственное защитное устройство устанавливается на входе и охватывает своим действием всю проводку, имеющуюся в квартире. В распределительный щиток напряжение поступает через вводный кабель. Далее оно подходит к двухполюсному автомату, а затем – к УЗО. После этого выполняется установка автоматов на отходящие линии.

Существенным плюсом считается низка стоимость такой схемы из-за применения только одного защитного устройства. Все приборы могут быть компактно размещены даже в небольшом распределительном щитке. Но, существенным недостатком подобного отключения будет срабатывание УЗО при утечках тока, в результате чего окажется обесточенной вся квартира.

Схема №2

Работа УЗО без заземления может осуществляться еще по одной схеме. В этом случае защитные устройства устанавливаются не только на входе, но и на каждой отходящей ветви. Вводное УЗО монтируется так же, как и в предыдущем варианте, а все остальные устанавливаются после автоматов, защищающих отходящие линии. Общее количество защитных устройств будет зависеть от конкретной конфигурации домашней сети. Нередко к защите отдельно подключаются водонагреватели, электроплиты, посудомоечные и стиральные машины.

Таким образом, при токовой утечке на какой-либо линии, произойдет срабатывание УЗО, установленного именно на этой линии. То есть на всех остальных участках квартиры напряжение не исчезнет, и остальное оборудование продолжит свою работу. Единственным недостатком данной схемы являются большие размеры распределительного щитка, необходимого для размещения большого количества УЗО и автоматов. Кроме того, сами защитные устройства стоят недешево.

Нередко возникает вопрос о необходимости установки вводного УЗО, если обеспечена защита каждой линии. Дело в том, что отходящее защитное устройство может по той или иной причине не сработать при токовой утечке. В этом случае вводное УЗО служит страховкой и через определенное время отключит всю сеть.

Как найти виновного, если выбило?

Срабатывание УЗО — не редкость в современных квартирах. Но многие жители просто не знают, что делать, если оно сработало? Большинство просто включает устройство назад. Однако такой подход недопустим, если не найдена причина срабатывания. А отыскать причину не так сложно даже дилетанту. Был бы в квартире электросчетчик, и желательно не слишком старый.

Пошаговая инструкция по этому поводу гласит:

  1. Сначала нужно все вилки вынуть из розеток.
  2. Затем придется включить УЗО, чтобы найти «виновника» срабатывания. Если включить не получилось, значит в срабатывании устройство виновато УЗО или проводка.
  3. Далее придется вырубить подъездный или главный квартирный автомат. Если этого не удается сделать, причина срабатывания УЗО — его электромеханика. Придется отдавать устройство в ремонт. Самому ничего нельзя пытаться исправить, поскольку подобная коррекция — дело квалифицированных специалистов. И после ремонта УЗО должно пройти поверку.
  4. Если главный автомат (или подъездный) все-таки включился, но при подаче напряжения УЗО снова выбило на пустой проводке, причин может быть несколько:
  • внутренний разбаланс дифтрансформатора в защитном устройстве;
  • залипание кнопки «тест»;
  • неисправность проводки.
  1. Если при включении под напряжением (несмотря на счетчик) хоть на секунду вспыхивает индикатор «земля», значит утечка в проводке. Нужно производить замеры, а для этого обязательно вызывать специалистов (из частной фирмы, если УЗО устанавливалось самостоятельно, или муниципальных электриков, если устройство было подключено в порядке реконструкции проводки). Профессионалы с помощью современных приборов находят утечку за четверть часа.
  2. Прежде, чем вызывать специалистов, стоит глянуть на розетки (их для этого придется открыть), потому что, например, экскременты насекомых дают хорошую такую утечку с фазы на землю.
  3. Если проводка не вызывает подозрений, а УЗО все-таки выбивает «на пустом», значит неисправность кроется внутри устройства.
  4. Когда УЗО срабатывает при потребительском подключении, но признаков КЗ нет, включить необходимо все, что только можно включить, согласно индексации. И, смотря на счетчик, опять включить УЗО. Вот тут, помимо «земли», может высветится еще и «реверс» или по-другому «возврат». А это свидетельствует о большой реактивности цепи, индуктивности или емкости.
  5. Дефектный потребитель ищется в обратном порядке. Сам он, кстати, может и не дотягивать до срабатывания УЗО, поэтому следует включить все, а затем по очереди отключать подозрительных и пробовать включать. Включился? Это и есть «реверсивный» потребитель. Его срочно нужно нести в ремонт.
  6. В квартирах с TN-C-S-проводкой возможна ситуация, когда не удается определить источник срабатывания УЗО. Тогда самой вероятной причиной является плохая земля. Существующее заземление пока сохраняет защитные свойства, но высшие составляющие спектра помех уже не отводит. В этом случае проводники начинают работать, как антенна, а жилье становится практически аналогом квартир с TN-C-проводкой и общим УЗО. Следует обращаться к эксплуатанту с требованием довести контур заземления до нормы — он обязан это сделать.

Номинальный отключающий ток УЗО

Номинальный отключающий ток УЗО I∆n (уставка) – это ток при котором УЗО срабатывает (отключается). Величина уставок УЗО – 10 мА, 30 мА, 100 мА, 300 мА, 500 мА. Следует отметить, что ток неотпускания, когда человек уже не может самостоятельно разжать руки и отбросить провод, составляет 30 мА и выше. Поэтому для защиты человека от поражения тока, выбирают УЗО с отключающим током 10 мА или 30 мА.

Номинальный отключающий ток УЗО I∆n или ток утечки также указывается на лицевой панели УЗО.

УЗО 10 мА используют для защиты электроприемников во влажных помещениях или мокрых потребителей, т.е. стиральные и посудомоечные машинки, розетки которые находятся внутри ванны или туалета, свет в ванной, теплый пол в ванной или туалете, свет или розетки на балконах и лоджиях.

СП31-110-2003 п.А.4.15 Для сантехкабин, ванных и душевых рекомендуется устанавливать УЗО с номинальным дифференциальным отключающим током до 10 мА, если на них выделена отдельная линия, в остальных случаях, например при использовании одной линии для сантехкабины, кухни и коридора, следует использовать УЗО с номинальным дифференциальным током до 30 мА.

Т.е. УЗО с уставкой 10 мА устанавливают на отдельный кабель, к которому подключается только стиральная машинка. Но если от кабельной линии еще запитаны другие потребители, например, розетки коридора, кухни, то в этом случае устанавливают УЗО с током срабатывания (уставкой) в 30 мА.

УЗО с током утечки 10 мА у АВВ выпускают только на 16А. У Шнейдер Электрик и Хагер, есть в линейке продукции УЗО на 25/10 мА и 16/10 мА.

УЗО 30 мА устанавливают на стандартные линии, т.е. обычные бытовые розетки, свет в комнатах и т.д.

ПУЭ п.7.1.79.В групповых сетях, питающих штепсельные розетки, следует применять УЗО с номинальным током срабатывания не более 30 мА. Допускается присоединение к одному УЗО нескольких групповых линий через отдельные автоматические выключатели (предохранители).

УЗО 100, 300, 500 мА называют противопожарными, такие УЗО не спасут вас от смертельного удара током, но уберегут квартиру или частный дом от возникновения пожара из-за неисправностей в электропроводке. Такое УЗО на 100-500 мА устанавливаются в вводных щитках, т.е. в начале линии.

В США используют УЗО с номинальным отключающим током 6 мА, в Европе до 30 мА.

Следует отметить, что УЗО отключается в пределах уставки 50-100%, т.е. если у нас УЗО на 30 мА, то отключаться оно должно в пределах 15-30 мА.

Есть проектировщики, которые продвигают двойные диф. защиты “мокрых” потребителей. Это когда, например стиральная машинка, подключена к УЗО 16/10 мА, которое в свою очередь подключено к групповому УЗО 40/30 мА.

В итоге, что мы получим? При малейшем “чихе” стиральной машинки, мы отключаем всю группу автоматов (свет кухни, бойлер и свет комнаты), т.к. в большинстве случаев неизвестно, какое сработает УЗО 25/30 мА или 16/10 мА, либо сработают оба.

Согласно свода правил по проектированию электроустановок жилых и общественных зданий:

СП31-110-2003 п.А.4.2 При установке УЗО последовательно должны выполняться требования селективности. При двух- и многоступенчатой схемах УЗО, расположенное ближе к источнику питания, должно иметь уставки тока срабатывания и время срабатывания не менее чем в три раза большие, чем у УЗО, расположенного ближе к потребителю.

Но справедливости ради, следует отметить, что если электропродка смонтирована качественно, то УЗО не срабатывают годами. Поэтому в данном случае – последнее слово за заказчиком.

Для чего необходимо УЗО

Для понимания принципа работы УЗО и особенностей его монтажа следует рассмотреть ряд основных моментов.

Прежде всего, нужно понимать, что использование в быту большого количества электроприборов приводит к увеличению опасности попадания человека под действие электричества. Поэтому формирование защитных узлов, оберегающих от этого опасного фактора, является необходимостью в современных жилых помещениях. Само Устройство Защитного Отключения — это элемент системы защиты, и функционально имеет несколько назначений:

  • В случае замыкания в проводке УЗО защищает помещение от возгорания.
  • В момент попадания человеческого тела под действие электротока УЗО отключает питание во всей сети или конкретного электроприбора для выполнения защиты (локальное или общее отключение зависит от позиции установки УЗО в системе питания).
  • А также УЗО отключает питающую цепь, когда происходит повышение тока в этой цепи на определённую величину, что также является функцией защиты.

Конструкционно УЗО — это аппарат, имеющий функцию защитного отключения, внешне схожий с выключателем автоматом, но имеющий другое назначение и функцию проверочного включения. Крепление УЗО выполнено с применением стандартного разъёма дин-рейки.

Исполнение УЗО бывает двухполюсным — стандартная двухфазная электрическая сеть переменного тока 220В.

Такое устройство подходит для установки в помещениях стандартной постройки (с электрической проводкой, выполненной двухжильным проводом). Если квартира или дом оборудованы проводкой с тремя фазами (современные новостройки, промышленные и полупромышленные помещения), то в этом случае используется УЗО с четырьмя полюсами.

Двухполюсное и четырёхполюсное исполнение

На самом устройстве нанесена схема его подключения и базовые характеристики прибора.

  • Серийный заводской номер аппарата, фирма производитель.
  • Максимальная величина тока, при котором УЗО работает длительное время и выполняет свои функции. Эта величина называется номинальным током устройства, измеряется он амперами. Она обычно соответствует стандартизированным токовым величинам электроприборов. Обозначен на панели прибора как In. Эта величина устанавливается благодаря учёту сечения провода и конструкционного выполнения контактных клемм УЗО.
  • Ток отсечки УЗО. Правильное название — номинальный отключающий дифференциальный ток. Измеряется он в миллиамперах. На корпусе прибора обозначен — I∆n. Указанное значение показателя тока утечки вызывает срабатывание защитного механизма УЗО. Срабатывание происходит, если все остальные параметры не достигают аварийных значений и монтаж выполнен правильно. Параметр тока утечки определяется стандартными величинами.
  • Величина номинального дифференциального тока, не приводящего к аварийному выключению УЗО, работающему в нормальных условиях. Правильно называется номинальный не отключающий дифференциальный ток. Обозначен на корпусе — In0 и соответствует половине значения тока отсечки УЗО. Этот показатель охватывает диапазон значений тока утечки, во время появления которого происходит аварийное срабатывание устройства. Например, для устройства УЗО, имеющего ток отсечки 30 мА значение не отключающего дифф.тока будет составлять 15 мА, а аварийное выключение УЗО произойдёт во время образования в сети тока утечки величиной, соответствующей диапазону от 15 до 30 мА.
  • Значение напряжения работающего УЗО составляет 220 или 380 В.
  • На корпусе также обозначено наибольшее значение тока КЗ, в момент образования которого УЗО продолжит работать в исправном состоянии. Такой параметр называется номинальный условный ток короткого замыкания, обозначается как Inc. Эта токовая величина имеет стандартизированные значения.
  • Показатель номинального времени отключения устройства. Этот показатель обозначается как Tn. Время, которое он описывает — это промежуток от момента образования в цепи дифференциального отключающего тока до момента времени, в который произошло полное гашение электрической дуги на силовых контактах устройства УЗО.

Пример обозначений:

Пример обозначения основных характеристик устройства

Ошибки в подключении УЗО

Начинающие электрики и домашние мастера часто не знают, как правильно подключить УЗО и автоматы. При подключении защитных аппаратов дифференциального тока необходимо неукоснительно выполнять следующие правила:

  • устройства защитного отключения должны включаться последовательно с автоматическими выключателями;
  • защищаемое электрооборудование должно быть заземлено.

Несмотря на простоту правил, часто встречаются повторяющиеся ошибки. Многие мастера считают, что отключающие устройства должны срабатывать при прикосновении человека к частям электрооборудования, оказавшимся под напряжением в результате нарушения изоляции. Это ошибочное мнение. Защита должна сработать не при прикосновении человека, а в момент нарушения изоляции. Поэтому совместно с УЗО применяется защитное заземление.

Вторая распространенная и опасная ошибка — это применение «зануления». В этом случае нулевой проводник присоединяют к корпусу защищаемого электрооборудования. Такая схема опасна тем, что при обрыве нулевого провода существует вероятность появления фазы на защищаемом оборудовании.

Еще одной частой ошибкой является соединение нулевых проводников, питающихся от разных защитных устройств. Такое соединение обязательно приводит к появлению токов утечки и срабатыванию аппаратов защиты.

Watch this video on YouTube

Схема без заземления

При отсутствии заземления УЗО подключается по той же схеме, что и при его наличии, поскольку, как мы выяснили в начале статьи, обе системы никак не связаны. При организации сети следует придерживаться таких рекомендаций:

Сеть лучше разбить на несколько групп по несколько потребителей в каждой

Каждая группа защищается отдельным автоматом и УЗО. Такое исполнение обойдется дороже (придется купить несколько аппаратов защиты), но зато в случае чего будет обесточен не весь объект, а только одна какая-то группа.

Схема присоединения стиральной машины без заземления, от общего УЗО квартиры

Есть еще один аргумент в пользу разделения сети на группы. Дело в том, что чем более высокий ток протекает в защищаемом УЗО контуре и при этом чем более чувствительным оно является, тем более высокой становится вероятность его ложного срабатывания. Чтобы предотвратить ложные срабатывания, можно увеличить уставку тока утечки, то есть применить менее чувствительное УЗО.

Но тогда оно не будет обеспечивать защиту от поражения электротоком. Ведь для такой защиты УЗО должно реагировать на утечку тока в 30 мА в сухих помещениях, а во влажных — вообще на 10 мА. Увеличивая уставку тока утечки, мы делаем возможным протекание через пользователя тока, способного привести к существенному повреждению организма (вредными считаются токи от 50 мА).

Условные обозначения на приборе УЗО

Если же разделить сеть на группы, в каждой из которой будет протекать более низкий ток,то можно будет поставить УЗО с достаточной чувствительностью и при этом не бояться ложных срабатываний.

Можно применить и такой способ снижения вероятности ложного срабатывания УЗО: установите фильтр напряжения, например, ориентированный на работу с высшими гармониками.

Необходимо исключить протекание через УЗО тока с силой выше номинальной

Каждое УЗО рассчитано на тот или иной номинальный ток. Чем выше его значение, тем более дорогим является прибор. Если сила тока окажется слишком большой, УЗО сгорит. Поэтому при организации сети нужно проследить, чтобы каждое УЗО было защищено выключателем автоматическим (ВА).

Практическая схема правильного подключения УЗО

При этом номинальный ток ВА должен быть на ступень ниже номинального тока УЗО. Объясняется такое требование следующим образом: любой ВА при перегрузке срабатывает не сразу, а в течение определенного временного отрезка.

Если номинальные токи ВА и УЗО будут равны, то последнее в течение всего этого времени окажется перегруженным и вследствие этого может перегореть.

Надежность схемы

Наиболее надежной является схема, в которой УЗО каждой группы подстрахованы установленным перед ними одним общим УЗО. Для такой схемы выпускаются УЗО с задержкой срабатывания, называемые селективными. Выдержка по времени составляет доли секунды. Благодаря задержке, селективное УЗО срабатывает только тогда, когда одно из групповых УЗО откажет.

Основное требование при установке УЗО на стиральную технику

Если существует большая вероятность ложного срабатывания общего страхующего УЗО, нужно устанавливать модель с большой уставкой тока утечки, например, 150 мА.

В этом случае задержка срабатывания не требуется — общее УЗО итак будет срабатывать только при отказе одного из групповых, имеющих уставку тока утечки 30 или 10 мА. Но нужно учесть, что выключатели с уставкой тока утечки более 30 мА (выпускаются модели на 150, 300 и 500 мА) обеспечивают только защиту от пожара, но не от поражения электротоком.

Прочие советы

Важно избежать ошибки при подключении, при которой дифференциальный ток в УЗО получается сам собой. К примеру, иногда «ноль» от защищаемой УЗО группы выводят мимо него сразу на общую нулевую шину

К примеру, иногда «ноль» от защищаемой УЗО группы выводят мимо него сразу на общую нулевую шину.

Другая распространенная ошибка: к «нулю» обслуживаемого УЗО контура подключают «нули» от других контуров.

Иногда при отсутствии контура заземления заземляющий провод подключают к «нулевому» проводнику. Такое подключение обязательно нужно делать выше УЗО, то есть так, чтобы утекающий по заземляющему проводнику ток выходил за пределы «подопечного» контура. Если подключиться ниже, то даже при пробое на корпус токи в катушках УЗО останутся равными и прибор сработает только тогда, когда кто-либо из пользователей получит удар током.

Срабатывание УЗО при нажатии имеющейся на его корпусе кнопки «Test» вовсе не является гарантией того, что выключатель подключен правильно.

Достоверно подтвердить правильность подключения можно только с помощью специальной процедуры — контролируемой утечки тока, но ее должны делать только специалисты.

Варианты схем

Нельзя сказать, что существует одна конкретная схема. Каждый случай имеет свои особенности, поэтому подключение УЗО может производиться по-разному. Во-первых, устройство применяется в сетях однофазного и трёхфазного напряжения (это уже две разные схемы). Во-вторых, можно установить УЗО на вход и защитить таким образом от токовых утечек всю квартиру. А можно производить монтаж устройств для каждой отдельной линии, тем самым защищая только определённый участок электрической сети.

Пример подключения УЗО в однофазной сети на видео:

Так как схема для подключения УЗО имеет несколько вариантов, очень важно, чтобы вы могли их читать. Сейчас в паспортах многих электробытовых приборов и техники указано, как и через какой тип УЗО необходимо выполнять их подключение к электрической сети. Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах

Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах.

Что такое однофазная сеть?

При однофазной электрической сети потребители запитаны по двум проводникам – фаза и рабочий ноль. Номинальное напряжение в таких сетях – 220 В.

Однофазная сеть может быть двухпроводного и трёхпроводного исполнения. В первом случае используется два проводника – фазный и нулевой, на схемах они обозначаются английскими буквами «L» и «N».

Второй вариант помимо фазы и ноля предусматривает ещё наличие проводника защитного заземления (его обозначение «РЕ»). Основная функция этого заземляющего провода – дополнительно защитить людей от поражения электрическим током. За счёт его подсоединения к корпусам электроприборов, в случае замыкания фазы на корпус произойдёт отключение электропитания. Это спасёт и жизнь человека, и саму технику от перегорания.

А теперь поговорим о том, какой может быть схема подключения УЗО в однофазной сети.

Подключение на входе (в однофазной сети)

В этом случае монтаж УЗО производится в щитке после вводного двухполюсного автомата. Вслед за устройством защитного отключения располагаются отходящие автоматические выключатели. Такая схема включения УЗО обеспечивает одновременную защиту от токовых утечек всем отходящим потребителям.

Недостаток схемы в сложности поиска места повреждения. Например, произошло замыкание фазы на металлический корпус какого-то бытового прибора, включенного в данный момент в розетку.

Происходит срабатывание УЗО, в квартире исчезает напряжение. Если в это время в розетки были включены несколько приборов, то сразу определить повреждённый будет проблематично.

Такая схема имеет и положительные стороны. За счёт того, что используется только одно устройство защитного отключения, монтаж распределительного щитка обойдётся дёшево, да и сам он будет небольших размеров.

Имейте в виду, что широкое распространение получила ещё одна разновидность такой схемы, в ней между вводным автоматом и УЗО принято устанавливать счётчик электрической энергии.

Подключение на входе и на отходящих линиях (в однофазной сети)

При таком варианте схемы установка УЗО производится после вводного автоматического выключателя и ещё на каждую отходящую линию.

О том, что такое селективность поговорим чуть ниже.

Например, произошла утечка тока на одной из отходящих линий. Должно сработать устройство, которое защищает именно эту группу.

Если по каким-то причинам УЗО не отработало, то через определённое время (это называется выдержкой времени) отключится общее УЗО на входе, оно как бы подстраховывает отходящее.

Несомненный плюс такой схемы в том, что в момент повреждения будет отключаться только аварийная линия, а во всей остальной квартире подача напряжения не прекратится.

Недостатки подобной схемы в больших габаритах распределительного щитка и в дороговизне (УЗО – вещь не дешёвая, а при таком варианте их понадобится несколько).

На видео сравнение нескольких схем подключения:

https://youtube.com/watch?v=EQs-iqz-kAE

Можно немного сэкономить и опустить в этой схеме однофазное УЗО на входе, то есть выполнить монтаж только групповых устройств на отходящих линиях. Многие электрики вообще считают вводное УЗО лишней тратой денег, потому что каждая линия уже имеет свою защиту. Но как мы говорили выше, оно является своеобразной подстраховкой, на случай если выйдет из строя групповое устройство. Поэтому здесь всё зависит от ваших финансовых возможностей. Есть деньги – монтируйте схему с УЗО на входе. Если так накладно, установите только отходящие устройства, это тоже будет замечательно. Многие люди совсем не ставят УЗО, предпочитая экономить средства на собственной безопасности.

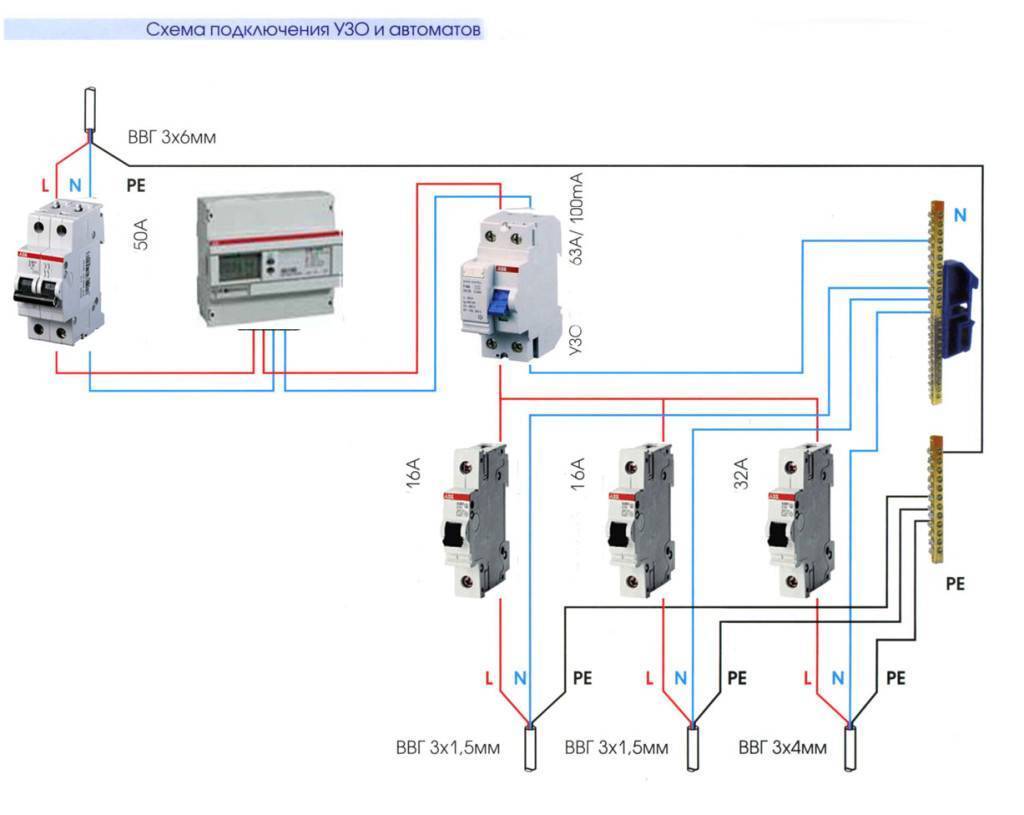

Как подключить УЗО и автоматы?

Перед началом работ по подключению, рекомендуют нарисовать принципиальную схему подключения. Далее, задача будет в размещении всех приборов в электрощите.

Двухполосный выключатель

Пошаговое руководство:

  1. Современные электроприборы имеют модульную конструкцию. Для их установки предназначены специальные монтажные DIN-рейки. Их использование делает процесс монтажных работ намного проще. Выключатели, устройства защитного отключения и многое другое оборудование, имеет крепление для установки на такой рейке.
  2. Далее, размещаем на местах крепления в электрощите все необходимые приборы и детали. После этого, руководствуясь ПУЭ, проводим подключение приборов согласно схеме.
  3. На входе электроэнергии в щиток, должен стоять двухполосный автоматический выключатель. Его главная задача – защищать электросчетчик от коротких замыканий, перегрузки, и давать возможность проводить работы по замене оборудования.
  4. Входной автомат также служит ограничителем максимальной мощности потребления квартиры или дома. Его номинал выбирается согласно максимально разрешенному значению потребляемой мощности. Монтируют входной автомат на верхнюю DIN-рейку.
  5. После входного автоматического выключателя, подключаем электрический счетчик. Для подключения счетчика надо открутить пломбировочный винт, и снять нижнюю крышку. Под ней будет группа контактов. Обычно, схема подключения контактов располагается на внутренней стороне крышки. Если её там нет, посмотрите в инструкции к прибору. Контакты электрического счетчика имеют по два прижимных винта для каждого подключаемого провода. Их задача – обеспечить надежный контакт. После подключения, счетчик пломбируется, и доступа к контактам не будет.
  6. В большинстве счетчиков, на первый контакт приходит питающая фаза. Ко второму подключают отходящую фазу. К третьему приходящий нулевой провод. К четвертому отходящий нулевой провод.
  7. После счетчика, подключают УЗО. Контакты на устройстве обычно промаркированы. На верхние контакты подают входящее напряжения. Соответственно, снизу прибора подключаются контакты, которые пойдут последующим автоматическим выключателям, и другим приборам. В данном случае, необходимо соблюдать полярность. На контакт фазы, должна приходить фаза, а не ноль.
  8. После завершения монтажа, необходимо проверить УЗО на работоспособность. Для этой цели, на приборе расположена кнопка Тест. При её нажатии, происходит имитация тока утечки. Прибор должен сработать, отключив подачу напряжения.
