Солнечные панели
Сейчас все большую популярность завоевывают солнечные источники электроэнергии. Суть такого источника проста – имеются полупроводниковые фотоэлементы, в которых при попадании на них солнечных лучей генерируется электрический заряд.
Количество вырабатываемой энергии напрямую зависит от площади фотоэлементов, поэтому они собираются в панели.
Панель площадью в 1 м. кв. способна выдать 100 Ватт мощности с напряжением 20-25 В.
Чтобы полностью обеспечить дом электричеством площадь панелей должна быть значительной.
Из положительных качеств такого источника электроэнергии является его долговечность, полная экологичность, бесшумность.
Панели требуют минимум обслуживания, а электроэнергия, выработанная ими, является полностью бесплатной и доступной.
Но есть и недостатки. Для обеспечения электроэнергии в необходимом количестве, площадь панелей может достигать значительных размеров, которые еще нужно и правильно расположить.
ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Что такое умные розетки, их виды, устройство и принцип работы
Энергия эта непостоянна. В солнечные дни панели будут работать с максимальным выходом, но бывают же и пасмурные дни. Поэтому общее количество выработанной электрической энергии зависит от того, сколько солнечных дней в году в регионе, где располагается дом.
Еще один недостаток, причем весомый – это стоимость панелей. Цена за каждый Ватт выработанной энергии составляет сейчас примерно 1,5 $, то есть только за панели, вырабатывающие 1 кВт электроэнергии, придется выложить 1,5 тыс. долларов. А еще потребуется покупать и остальное оборудование, необходимое для работы системы.
Типовые схемы разводки электропроводки
При разработке проектной документации электропроводки для частного дома проектировщики рекомендуют пользоваться типовыми схемами разводки проводки для разного типа помещений. Все эти схемы имеют одинаковую структуру, в основу которой положено деление разводки на ряд контуров, с подключением каждого из них к отдельному автомату.
Схема разводки проводов на кухне
Особенность разводки электропроводов в помещении кухни отличается наличием большого количества достаточно мощных электроприборов, для которых целесообразно выделить отдельные линии со своими защитными автоматами. Основная задача проектировщика в данном случае заключается в оптимальном расположении розеток — их надо разместить рядом с электроприборами, предусмотрев возможность свободного доступа к ним для ремонта или для перестановки/отключения бытовой техники. При этом на схеме нужно отобразить не только места расположения электроприборов, но и расстановку кухонной мебели.
Схема проводки в гараже/подвале
Достаточно часто гараж используется владельцем еще и как мастерская. Поэтому при разводке проводов необходимо предусмотреть возможность подключения электроинструмента, компрессора или даже металло- или деревообрабатывающих станков. Возможно это только при наличии трехфазной электросети. В зависимости от того, какая сеть заведена в гараж, зависит и схема разводки проводов. При этом на распределительном щите должны быть установлены автоматы на каждую группу проводов и УЗО.
Общая план-схема электропроводки в доме
В некоторых случаях до того как будет составлена схема разводки электропроводки, рекомендуется разработать предварительную схему с перечислением всех устройств, предполагаемых к установке в доме. Такая схема облегчит подсчет общего количества линий, подводимых к распределительному щиту и общего числа защитных автоматов и УЗО. На ней также указывают тип питающей электросети, что позволяет выбрать подходящий кабель, тип устройства защиты и модель электросчетчика.
В пояснительной записке к плану указывают, что устройство ввода и электросчетчик устанавливаются на одной из наружных стен дома, а общий распределительный электрощит размещается в коридоре или в каком-либо отдельном помещении, например, в рядом стоящем гараже. Чтобы не создавать потом себе трудностей в обслуживании, в домах, имеющих 2 или 3 этажа рекомендуется предусмотреть на каждом из них промежуточные распределительные электрощитки, соединенные с общим распредщитом.
Аналогичным образом разрабатывается и план-схема электрики для небольшого одноэтажного дома.
Монтажная схема
На основании предварительно составленных план-схем можно разработать общую монтажную схему разводки электропроводки, пользуясь которой, легко рассчитать необходимое количество выключателей и розеток и дополнительной комплектации и материалов, а также метраж кабельно-проводниковой продукции.
Разрабатывают монтажную схему пользуясь копией плана дома, на которой указывают:
- точку ввода силовой линии;
- места установки электрощита, распределительных коробок, электроприборов, розеток, выключателей и осветительных ламп.
Если в проекте частного дома предусмотрены отдельно стоящие хозяйственные постройки, разводку проводов в них также нужно отобразить на монтажной схеме.
Чтобы облегчить процедуру подсчета необходимого количества кабелей и проводов, соединительные линии каждого контура лучше рисовать разным цветом.
Также рекомендуется токопроводящие жилы одного сечения обозначать на плане одним цветом. Это упростит определение номенклатуры необходимой кабельно-проводниковой продукции и упростит процес ее прокладки.
2 Нюансы составления проекта энергоснабжения деревянного дома
Работы следует начать с получения технических условий в местном отделении поставщика электроэнергии. Затем приступают к расчету сводной мощности бытовой техники, осветительных и других приборов. Эту операцию несложно выполнить своими руками, используя таблицу ниже.
| Устройство | Потребляемая мощность (средняя), кВт |
| Электронагреватель | 1,4 |
| Духовой шкаф | 1,2 |
| Тостер | 1,2 |
| СВЧ-печь | 1,8 |
| Чайник | 1,2 |
| Фен | 1 |
| Утюг | 1 |
| Варочная плита | 2,5 |
| Лампочка | 0,12 |
| ПК | 0,55 |
| Стиральная машинка | 0,7 |
| Холодильник | 0,4 |
| Пылесос | 1 |
| Телевизор | 0,2 |
После расчетов создается схема прокладки электрики. Порядок действий простой:
- Составляется техплан дома. На нем отмечаются точки установки электроприборов, ламп, выключателей, розеток, прочего оборудования.
- Для подключения техники подбирается подходящий тип кабеля.
- На схеме разводки отмечаются места, где будут поставлены распределительные коробки. Одно такое приспособление обычно применяется для двух соседних (смежных) помещений в доме.
- На плане указывается мощность каждого электроприбора (с учетом пускового усилия для установок с собственным двигателем).
- Оборудование, потребляющее много энергии (печи, отопительные котлы, водонагреватели), объединяют в одну группу. Для их подключения применяется отдельный автомат.
- Менее мощные приборы (люстры, торшеры и так далее) собирают в другую группу.
На схеме отмечают дистанции от линии, по которой проложен кабель, до всех оконных и дверных проемов и удаление электрических точек от потолочной и напольной поверхностей. Это делается для того, чтобы впоследствии при необходимости проведения ремонта в доме вероятность повреждения проводки была минимальной.
В процессе проектирования следует придерживаться нескольких важных рекомендаций. Специалисты-электрики советуют работать по таким нормативам:
- Прокладка кабеля осуществляется вверху либо внизу стены с отступом 0,2 м от потолка или пола.
- Установка распределительного щита производится в прихожей дома на высоте 150–170 см, чтобы дети не могли добраться до него.
- Повороты внутренней проводки делаются под углом в 90°.
- Из соображений эстетики и удобства использования все выключатели монтируются на одной высоте (0,8–1,5 м). Их обычно закрепляют со стороны, где находится ручка дверей, ведущих в комнату.
Розетки устанавливаются на любой высоте (ПУЭ и СНиП не оговаривают этот момент). Но места их монтажа следует продумать максимально грамотно, учитывая схему расстановки крупной бытовой техники и мебели. Тогда после ремонта для подключения электрооборудования не придется использовать удлинители.
Подбираем провод
Рассчитав мощность будущей проводки, переходим к выбору провода. Для внутренней электропроводки применяются алюминиевые или медные провода в диэлектрической изоляции:
- Алюминиевый провод наиболее распространен для внутренних разводок. Это связано с его дешевизной и малым весом. На этом достоинства заканчиваются. Большое электрическое сопротивление алюминия по правилам электрической эксплуатации требует использовать провода с большим сечением. Толстая проводка создаст сложности при монтаже, портя внешний вид стены. Сопротивление алюминия вызывает нагрев проводки, который сопровождается ослаблением контактов. Увеличивающаяся от перегрева хрупкость алюминия существенно сокращает срок эксплуатации провода;
- Недостаток медного провода только в его дороговизне. Для внутренних помещений медная проводка намного безопаснее, чем алюминиевая. Это связано с меньшим электрическим сопротивлением меди, уменьшающим вероятность нагрева всей разводки. Медный провод устойчив к многочисленным сгибаниям, имеет длительный срок эксплуатации и не уменьшает проводимость тока после окисления.
По приведенной ниже таблице подбираем подходящий для работ кабель:
Типовые решения для частного дома
хемы электропроводки и вводно-распределительных щитов разрабатываются всегда индивидуально для каждого конкретного дома. Здесь многое зависит от выбранных для установки в коттедже бытовых приборов и создаваемого освещения. Однако существует ряд основополагающих правил, которые обязательны к соблюдению при проектировании домовой электрики.
Принципиальная схема разводки электропроводки шлейфом
Домовая электропроводка должна быть выстроена по следующему принципу:
- Первым от ввода идет рубильник, с помощью которого можно в любой момент обесточить весь участок.
- Вторым размещается электросчетчик.
- Затем ставится общий автомат защиты.
- Только потом идет разветвление на группы потребления с отдельными УЗО или автоматическими выключателями.
Также в электрощите устанавливаются раздельные шины – одна на «землю» (PE), вторая на «ноль» (N). Идущие на них провода нигде не должны пересекаться или соединяться между собой. Это два отдельных контура в электрике.
Схема кухонной электропроводки для подключения бытовой техники
Сейчас есть разнообразные программы и онлайновые конструктора, помогающие рассчитать потребляемую мощность для ТУ и составить план разводки электрических проводов и розеток по коттеджу. Однако использовать их надо осмотрительно. Это выполненная с помощью подобных ресурсов онлайн планировка участка не грозит особыми проблемами. А вот ошибки в расчетах мощностей и электротоков могут привести к серьезным бедам.
Необходимые отступы при монтаже электропроводки
Проектировать электрощит и средства защиты в нем следует доверять только профессионалам. Несмотря на существующие типовые решения, все равно каждый проект получается в итоге с теми или иными индивидуальными особенностями. Без познаний в электротехнике самостоятельно заниматься подобными расчетами не стоит. Потом соединить провода по разработанному чертежу можно самому. Но проектирование лучше оставить специалисту.
Отступы при монтаже электропроводке в кухне
Ввод электропитания
Грамотно выполненный ввод электроэнергии в частный дом от линии энергоснабжения – это не только гарантия стабильного и качественного питания всех бытовых приборов, но и надежная защита от пожаров.
Кроме того, от продуманности линии ввода зависит ее устойчивость к ветровым нагрузкам, а также степень защиты от поражения электрическим током в дождь, в снег, а также просто в сырую погоду.
Существует два основных способа, как можно реализовать ввод электричества в дом: через воздушную линию или посредством подземных коммуникаций. В первом случае подразумевается натягивание проводов между стеной дома и опорой линий элекроснабжения, во втором – заглубление проводки в землю.

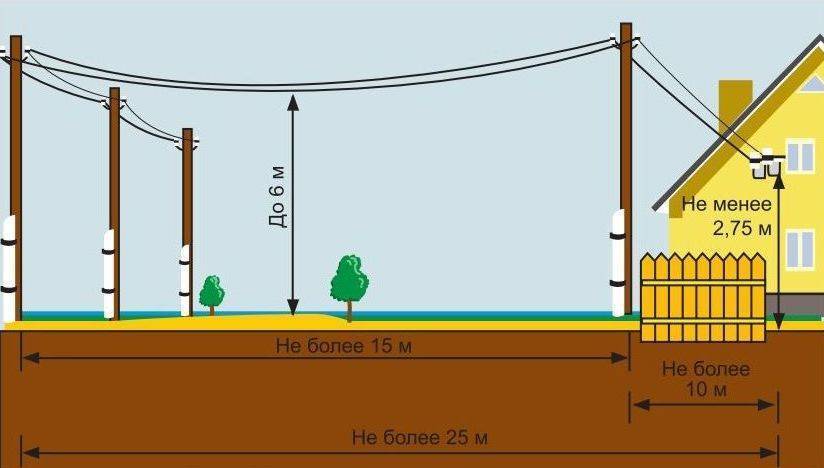

Ввод по воздуху
Наиболее рациональным воздушный ввод может оказаться тогда, когда расстояние между стеной дома и столбом электроснабжения не превышает 20 м. Если оно оказывается большим, то на приусадебном участке придется устанавливать еще одну дополнительную опору.
Делается это с целью уменьшения механической нагрузки на линию ввода, которая при длине более 20 м может порваться либо под собственным весом, либо при раскачивании под ветром.
Обустраивается воздушная линия следующим образом:
- Сквозь стену высверливается отверстие, в которую устанавливается отрезок металлической трубы небольшого диаметра или специальной пластиковой гофры;
В стену дома врезается изолятор на кронштейне;
Между изолятором на стене и изолятором на столбе натягивается стальной трос;
Натягиваются непосредственно провода;
Подводящие провода через каждые 0.5 м скрепляются с несущим тросом при помощи металлических или пластиковых хомутов;
Сквозь стену и вставленную трубу вводятся несущие провода, далее подсоединяемые к распределительному щитку внутридомовой проводки.
Очень важно, чтобы сохранялось достаточное натяжение троса вместе с закрепленными на нем проводами. Достигается это натяжением между изоляторами на столбе и на стене
Отрезок же провода от изолятора до распределительного щитка, должен прокладываться свободно, без натяжения. Минимальное расстояние между уровнем грунта и нижней точкой провисания натянутого троса должно составлять 3.5
Достигается это натяжением между изоляторами на столбе и на стене. Отрезок же провода от изолятора до распределительного щитка, должен прокладываться свободно, без натяжения. Минимальное расстояние между уровнем грунта и нижней точкой провисания натянутого троса должно составлять 3.5.
Также данный трос не должен соприкасаться на всем своем протяжении ни с какими-либо постройками, ни с кронами деревьев или кустарников.
Точка ввода требует герметизации. Для этого после прокладывания сквозь трубу электрического кабеля все оставшееся в ней свободное пространство заполняется либо монтажной пеной, либо плотно утрамбованной негорючей минеральной ватой.
В качестве провода, который можно использовать для подвода электроэнергии к частному дому, можно использовать кабель марки СИП. Его изоляция рассчитана на эксплуатацию в условиях воздействия атмосферных осадков и солнечного излучения, а также при значительных колебаниях температуры.
К тому же, данный кабель не требует использования дополнительного несущего троса, поскольку уже обладает таковым. Минимальное сечение провода – 16 кв.мм. Для ввода 220 В используется двухжильный кабель, для 380 В – четырехжильный.
Подземный ввод
Ввод под землей принято считать более надежным, нежели его воздушная разновидность. Увеличение надежности достигается полным исключением воздействия на кабель таких неблагоприятных факторов, как перепады температур, осадки и ветровые нагрузки.
Кроме того, при подземном вводе можно не учитывать такие препятствия, как кроны деревьев или надворные постройки.
При всей своей стабильности, грунт также является достаточно агрессивной средой, способной со временем привести в негодность защитную оболочку электрического кабеля. Поэтому прокладываемые под землей провода нуждаются в защите.
В качестве защитного элемента и при обустройстве подземного ввода используются либо стальные, либо пластиковые трубы малого диаметра.
Труба должна быть проложена от точки выхода внутрь помещения и до уровня в 1.8-2 м уже на столбе электроснабжения.
Глубина закладки электрического кабеля не должна быть менее 0.8 м. Если ввод организуется через фундамент, то в этом случае отверстие усиливается установкой асбо-цементной трубы.
Занимаясь обустройством ввода электричества, следует помнить, что непосредственно подключение электроэнергии, равно как и любые работы на столбах электроснабжения, имеют право выполнять лишь сотрудники снабжающей организации.
Однолинейная схема щита распределительного
Для того, чтобы максимально упростить чертежи электрификации дома и помещения используют различные способы.
Самым распространённым способом упростить сложный чертёж является однолинейная схема щита распределительного электроснабжения дачного участка, частного дома, квартиры или предприятия.
Загрузить Схемы ШР и ШРС
Она может наглядно воспроизвести сложный чертёж, который будет доступен для понимания человека, не имеющего специального образования или знаний.
Особенностью такой схемы электрощита является использование в чертеже только двухфазных и трёхфазных цепей.
Это упрощает понимание схемы, экономя при этом место в проекте, в котором таким образом можно разместить сразу несколько схем, никак между собой не связанных.
Все схемы можно поделить на два типа: расчётные и исполнительные.
Первый тип схемы ШР используют после того, как подсчитаны все нагрузки, которые планируются при эксплуатации здания или помещения.
Бывают случаи, когда расчётную схему проектируют уже после подсчёта потребности проводов и кабелей.
Исполнительная схема применяется в случае перерасчёта уже имеющейся системы электроснабжения.
Используется такая схема в случаях, если необходимо перераспределить поступающую энергию уже в готов проекте или внести в него иные изменения.
Для выполнения однолинейной схемы используются требования, установленные в ГОСТ 2.702-75. Норматив сообщает нам о том, что нет необходимости в подробной детализации схемы электропитания, а достаточно лишь описать общую конструкцию электроснабжения помещения.
Именно использование исключительно такого типа информации позволяет получить довольно простой чертёж, который не занимает много места и прост в исполнении.
Свяжитесь со специалистом компании Декада, чтобы запросить предварительный расчет стоимости вашего оборудования по имеющейся схеме.Для того, чтобы отобразить, где двухфазное, а где трёхфазное питание, используются специальные обозначения.
Согласно нормам, возле линии многофазного питания ставится номерное обозначение, а рядом штрихи, которые и обозначают, количество фаз и определение фазы.
Также, кроме основных проводов, зачастую важно указать и дополнительные детали электросхемы. Например, для того чтобы защитить электролинии от перегрузок, необходимо установить специальные выключатели. Они обязательно должны быть отражены в схеме.Подводя итог, однолинейная схема распределительного щита должна включать:
Они обязательно должны быть отражены в схеме.Подводя итог, однолинейная схема распределительного щита должна включать:
Например, для того чтобы защитить электролинии от перегрузок, необходимо установить специальные выключатели. Они обязательно должны быть отражены в схеме.Подводя итог, однолинейная схема распределительного щита должна включать:
- Место, в котором необходимый нам объект подключается к электроцепи
- Все имеющиеся в системе вводно-распределительные устройства
- Информация о щите, его параметры, а также точка установки и марка прибора, который подключает здание или помещение
- Отметки о сечении кабеля и его марка (однако можно отметить номинал кабеля, если это представляется более удобным)
- Информация о номинальных и максимальных токах, имеющихся в электроцепи
Разрабатывать подобные схемы наиболее удобно в специализированных программах, таких как ЕСКД. В некоторых случаях достаточно стандартных чертёжных программ, однако в любом случае все электросхемы должны не отклоняться от ГОСТов.
Наша компания выпускает различные варианты электрощитового оборудования. Если у вас есть индивидуальная схема, проект, спецификация — присылайте нашему инженеру на проверку и оперативный расчет.
Какую использовать схему электропроводки в доме
Бытовые электроприборы рассчитаны на 220 V однофазной сети с дополнительным защитным заземлением. Сечение проводов в доме зависит от мощности используемых приборов и их количества. Всю электропроводку любой квартиры можно разбить на группы:
– группа розеток в комнатах – для 1, 2 х комнат и далее, – освещение первой половины квартиры и второй ее части, – группа с самой большой нагрузкой – это стиральная машина, посудомоечная машина, электропечь и кондиционер, – группа розеток кухни для микроволновки, холодильника, кухонной техники, – группа электропроводки для джакузи, душевой кабины, теплых полов.
Схемы монтажа электропроводки в частном доме
Составляя схему электропроводки в квартире, важно предвидеть удобное расположение выключателей, розеток. Так же важно учитывать заземление электрических приборов, сечение проводников, правильную установку автоматов, УЗО
Важным моментом при создании схемы электропроводки в доме является выравнивание потенциалов на трубах водоснабжения, ванной и канализации (если они металлические). При этом нужно отдельным медным многожильным проводом соединить шину заземления и стальные трубы водоснабжения, металлической ванной и трубой канализации (если она металлическая).
Квартирный или домовой распределительный щит это есть металлический шкаф с вводным автоматическим выключателем с рядом автоматов, необходимых для разных групп разделения нагрузки по дому. K вводному автомату подходит кабель ВВГ 5 на 16. Этот кабель имеет 5 жил из них 3 фазных L1, L2, и L3, нулевой провод и жила заземления PE. В квартирном щитке нулевой провод и жила заземления PE крепятся на одной медной шине болтовым соединением.
С выхода вводного автомата ставят перемычки с каждой фазы на однофазный групповой автомат. Если имеется пять групп, то распределяют нагрузку на эти группы автоматов равномерно. Далее фазный провод с группового розеточного автомата (нижняя клемма автомата) идет на розетки, а нулевой провод и провод заземления с медной шины заземления распределительного шкафа.
Точно распределяются нагрузки по всем другим группам в однофазной сети. Перемычки проводят от нижней клеммы однофазного автомата ввода и соединяют с верхними клеммами всех групповых автоматов. Кабель или провод на нагрузку снимается с нижних крем групповых автоматических выключателей.
Схема проекта электропроводки в доме
В квартирный распределительный щит устанавливают устройства защитного отключения УЗО, в цепь каждого группового автомата. Когда электрическая схема щита составлена, можно расчитать метраж кабеля и провода, число розеток, выключателей, автоматических выключателей и размера распределительного щита. Высоту розеток, выключателей подбираете под себя, с учетом удобства.
Европейский стандарт предусматривает установка розеток на уровне 30 см от плинтуса, выключателей на 90 сантиметров. Розетки на кухне лучше установить над рабочей поверхностью стола. И также, можно выбрать место расположения розеток для письменного стола. Для некоторых электроприборов (электроплита, вытяжка, кондиционер) розетка не нужна, питание для них можно взять с автомата, напрямую из шкафа.
