Санитарно-защитная зона очистных сооружений канализации: назначение, правила и мероприятия

Мера ответственности за нарушения

Нарушение правил в отношении охранной зоны такой системы – преступление. И по закону нарушитель несет ответственность.

Трубопровод хозяйственно-бытовой системы

Степень таковой зависит от того, насколько большой ущерб был причинен. Размеры его оценивают в том числе и сотрудники санитарно-эпидемиологической станции.

Одно дело, если просто установлен факт нарушения охранной зоны и ничего еще не случилось, и другое – если из-за этого заболели или погибли люди.

Конечно, и мера ответственности будет различаться. В первом случае – административная (статья 7, пункт 7), во втором – уголовная. Но ответственность будет в любом случае.

Самотечная система

Большую роль играет и то, где была нарушена санитарная зона очистных сооружений канализации. Если это жилой дом в городе или другом населенном пункте, мера ответственности выше по сравнению с частным сектором или, тем более, одиноко стоящим частным домом

Но чтобы представить, сколько придется заплатить, важно периодически сверяться с законами

Возможно, зона канализации со временем изменится. Но вряд ли таковая уменьшится, скорее – наоборот. По крайней мере, так должно в идеале быть по логике защиты окружающей среды и людей. Ведь не всегда очистные мероприятия помогают полностью ликвидировать последствия аварии при неграмотном размещении сети.

Монтаж напорного трубопровода

Если требуется в индивидуальном порядке на своем земельном участке установить охранную территорию хозяйственно-бытовой канализационной сети в каждую сторону, важно убедиться, что у инженера есть разрешение на это. Даже если специалист обладает должной квалификацией, но таковая не подтверждена, то в случае аварии претензии будут к собственнику земли

Металлургические, машиностроительные и металлообрабатывающие объекты и производства

Класс I. СЗЗ = 1000 м

Комбинат черной металлургии с полным металлургическим циклом более 1 млн. тонн/год чугуна и стали:
Производство по вторичной переработке цветных металлов (меди, свинца, цинка и др.) в количестве более 3000 тонн/год
Производство по выплавке чугуна непосредственно из руд и концентратов при общем объеме доменных печей до 1500 м3
Производство стали мартеновским и конверторным способами с цехами по переработке отходов (размол томасшлака и т. п.)
Производство по выплавке цветных металлов непосредственно из руд и концентратов (в т. ч. свинца, олова, меди, никеля)
Производство алюминия способом электролиза расплавленных солей алюминия (глинозема)
Производство по выплавке спецчугунов; производство ферросплавов
Производство по агломерированию руд черных и цветных металлов и пиритных огарков
Производство глинозема (окиси алюминия
Производство ртути и приборов с ртутью (ртутных выпрямителей, термометров, ламп и т. п.)
Коксохимическое производство (коксогаз)

Класс II. СЗЗ = 500 м

Производство по выплавке чугуна при общем объеме доменных печей от 500 до 1500 м3
Комбинат черной металлургии с полным металлургическим циклом мощностью до 1 млн. тонн/год чугуна и стали
Производство стали мартеновским, электроплавильным и конверторным способами с цехами по переработке отходов (размол томасшлака и пр.) при выпуске основной продукции в количестве до 1 млн. тонн/год.
Производство магния (всеми способами, кроме хлоридного)
Производство чугунного фасонного литья в количестве более 100 тыс. тонн/год
Производство по выжигу кокса
Производство свинцовых аккумуляторов
Производство воздушных судов, техническое обслуживание
Производство автомобилей
Производство стальных конструкций
Производство вагонов с литейным и покрасочным цехами
Предприятия по вторичной переработке цветных металлов (меди, свинца, цинка и др.) в количестве от 2 до 3 тыс.тонн/год

Класс III. СЗЗ = 300 м

Производство цветных металлов в количестве от 100 до 2000 тонн/год
Производство по размолу томасшлака
Производство сурьмы пирометаллургическим и электролитическим способами
Производство чугунного фасонного литья в количестве от 20 до 100 тыс. тонн/год
Производство цинка, меди, никеля, кобальта способом электролиза водных растворов
Производство металлических электродов (с использованием марганца)
Производство фасонного цветного литья под давлением мощностью 10 тыс. тонн/год (9500 тонн литья под давлением из алюминиевых сплавов и 500 тонн литья из цинковых сплавов)
Производство люминофоров
Метизное производство
Производство санитарно-технических изделий
Производство мясомолочного машиностроения
Производство шахтной автоматики
Шрифтолитейные заводы (при возможных выбросах свинца)
Производство кабеля голого
Производство щелочных аккумуляторов
Производство твердых сплавов и тугоплавких металлов при отсутствии цехов химической обработки руд
Судоремонтные предприятия
Производство по выплавке чугуна при общем объеме доменных печей менее 500 м3
Производство по вторичной переработке алюминия до 30 тыс. тонн в год с использованием барабанных печей для плавки алюминия и роторных печей для плавки алюминиевой стружки и алюминиевых шлаков

Класс IV. СЗЗ = 100 м

Производство по обогащению металлов без горячей обработки
Производство кабеля освинцованного или с резиновой изоляцией
Производство чугунного фасонного литья в количестве от 10 до 20 тыс. тонн/год
Промышленные объекты по вторичной переработке цветных металлов (меди, свинца, цинка и др.) в количестве до 1000 тонн/год
Производство тяжелых прессов
Производство машин и приборов электротехнической промышленности (динамомашин, конденсаторов, трансформаторов, прожекторов и т. д.) при наличии небольших литейных и других горячих цехов
Производство приборов для электрической промышленности (электроламп, фонарей и т. д.) при отсутствии литейных цехов и без применения ртути
Производство по ремонту дорожных машин, автомобилей, кузовов, подвижного состава железнодорожного транспорта и метрополитена
Производство координатно-расточных станков
Производство металлообрабатывающей промышленности с чугунным, стальным (в количестве до 10 тыс. тонн/год) и цветным (в количестве до 100 тонн/год) литьем
Производство металлических электродов
Шрифтолитейные заводы (без выбросов свинца)
Полиграфические комбинаты
Типографии с применением свинца
Машиностроительные предприятия с металлообработкой, покраской без литья

Класс V. СЗЗ = 50 м

Производство котлов
Производство пневмоавтоматики
Производство металлоштамп
Производство сельхоздеталь
Типографии без применения свинца (офсетный, компьютерный набор)

Понятие охранной зоны

Любая канализационная система является потенциальным источником опасности для питьевой воды или поблизости расположенной территории. Для предотвращения их загрязнения канализационными стоками предусмотрены охранные, или санитарные, зоны канализации.

Для насосных станций, очистных и других канализационных сооружений существуют свои нормативные показатели, зависящие от размеров строений, их назначения и места расположения. Сведения об их границах всегда можно получить в местных органах самоуправления и специализированных организациях, а также в проектных бюро.

высаживать деревья на расстоянии менее 3-х метров от коллекторов
срезать или подсыпать грунт
использовать ударные механизмы и буровые установки
преграждать доступ к сооружениям
проводить без соответствующего разрешения грузоподъемные и строительные работы

Авария наружных канализационных систем

Аварии наружных канализационных систем происходят гораздо чаще, чем на водопроводных сетях, линиях электроснабжения и связи. Это связано с тем, что охранные зоны канализационных сетей не имеют предупреждающих знаков. Организации, эксплуатирующие инженерные коммуникации, обязаны уведомлять о наличии на обслуживаемой территории электрокабелей соответствующими стационарными табличками, но это не относится к канализации.

Не попасть в сложную ситуацию поможет доскональное изучение местности, где планируется производить те или иные работы. Признаком наличия на территории сетей канализации являются расположенные на ней колодцы, на крышках которых имеется маркировка в виде крупной буквы «К». Необходимо заказать в специализированных организациях (проектных институтах, местных администрациях, трестах Водоканал) план инженерных коммуникаций и внимательно ознакомиться с ним, проанализировать охранные зоны, получить соответствующие разрешения, проконсультироваться со специалистами.

В охранных зонах канализации запрещается проводить работы без специального разрешения. После получения соответствующего допуска подрядчик обязан:

придерживаться неукоснительного соблюдения норм, требований и правил
обеспечить сохранность канализационных трубопроводов и сооружений, а также их целостность
предпринять все возможные меры предосторожности, приостановив работы, если обнаружились какие-либо несоответствия в предоставленных ему документах и разрешительных справках

средняя температура
основные характеристики грунта
эстакад, ограждений, опор — 3 и 1,5 м соответственно
наружной бровки кювета — 1 м

В отдельных случаях дистанцию уменьшают или увеличивают, произведя окончательные расчеты и определившись с обоснованиями.

Совместная прокладка подземных трубопроводов

Нормами СНиП оговаривается расстояние между водопроводными и канализационными трубопроводами и требования, предъявляемые к взаимному их расположению.

1,5 — 5 м — до водопровода, в зависимости материала изготовления и диаметра труб
0,4 м — до дождевой канализации
от 1 до 5 м — до газопровода, в зависимости от давления

При продольном расположении водопроводных и канализационных магистральных сетей выдерживают следующие расстояния:

20 метров — диаметром более 1000 мм
50 метров — при укладке магистралей в мокрых грунтах

Запрещается располагать сети канализации в санитарных зонах водопроводных магистралей.

Канализационные коллекторы в водоохранных зонах должны пролегать на отдалении:

От озер — 100 м от водной границы.
От подземных источников — 50 метров и более.

kanalizaciyainfo.ru

Особенности проектирования

Выполняя, проектирование очистных сооружений канализации нужно рассчитывать все ситуации, которые в будущем могут отражаться на эксплуатации устройства

Выполняя, проектирование очистных сооружений канализации нужно рассчитывать все ситуации, которые в будущем могут отражаться на эксплуатации устройства. Прежде всего, нужно не забывать различную законодательную базу, в основе которой лежит охранная функция окружающей среде. Итак, для соблюдения санитарно-защитной зоны следует учитывать такие показатели:

Расчет размеров и объёма;
Выбор места, согласно требованиям которые имеет санитарно- защитная зона (СЗЗ);
Подбор оптимального устройства;
Особенности почвы и климатических условий;
Точность расчета производительности;
Рациональный подбор способа очистки;
Правильный вариант монтажных работ для установки.

Внимание! Санитарно-защитная зона (СЗЗ) – это очень важная норма по отношению расположения установки. Если требование не выполнится, то возможно заражение окружающей среды, а вследствие, произойдет экологическая катастрофа

СЗЗ – это не единственное требование. Помимо этого вам следует уладить документальное оформление, чтоб потом не возникало проблем с учреждением санитарно-защитного направления. Итак, папка должна содержать такие документы:

Договор, что свидетельствует об аренде земельного участка;
Схематическая карта, где изображено место, где может выполняться строительство очистных сооружений канализации и санитарно-защитная зона (СЗЗ) полностью соблюдает нормам.
Технические характеристики пользования водным ресурсом;
Разница между потреблением и отведением воды;
Документ, который содержит сведения об общих пунктах проекта;
Схема сооружения фильтрации стока;
Описание порядка утилизации и применения сточных потоков.

Внимание! Разрешение санэпидстанция является важным фактором. Помните, если санитарно-защитная зона (СЗЗ) будет нарушена, то вы можете понести административную ответственность

ЛОС: Локальные – сооружения очистки

Очистные сооружения локального вида – это все устройства в здании, которые занимаются приемом всех видов канализационных систем

Очистные сооружения локального вида – это все устройства в здании, которые занимаются приемом всех видов канализационных систем. Конструкции отличаются между собой масштабом и именно по этой причине могут обслуживать различные по размерам объекты. Давайте рассмотрим различное деление ЛОС на подгруппы. Итак, по предназначению бывают таких видов:

Хозяйственно-бытовой тип;
Промышленный.

Внимание! Локальные устройства подходят всем системам, кроме центральной городской канализации

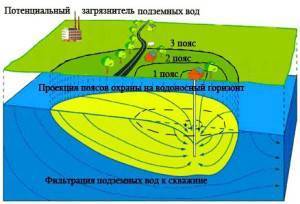

3.2. Мероприятия на территории ЗСО подземных источников водоснабжения*

3.2.1. Мероприятия по первому поясу

3.2.1.1. Территория первого пояса ЗСО должна
быть спланирована для отвода поверхностного стока за ее пределы, озеленена,
ограждена и обеспечена охраной. Дорожки к сооружениям должны иметь твердое
покрытие

_________

* Целью
мероприятий является сохранение постоянства природного состава воды в
водозаборе путем устранения и предупреждения возможности ее загрязнения.

3.2.1.2. Не допускается: посадка высокоствольных
деревьев, все виды строительства, не имеющие непосредственного отношения к
эксплуатации, реконструкции и расширению водопроводных сооружений, в т.ч.
прокладка трубопроводов различного назначения, размещение жилых и
хозяйственно-бытовых зданий, проживание людей, применение ядохимикатов и
удобрений.

3.2.1.3. Здания должны быть оборудованы
канализацией с отведением сточных вод в ближайшую систему бытовой или
производственной канализации или на местные станции очистных сооружений,
расположенные за пределами первого пояса ЗСО с учетом санитарного режима на
территории второго пояса.

В исключительных случаях при отсутствии
канализации должны устраиваться водонепроницаемые приемники нечистот и бытовых
отходов, расположенные в местах, исключающих загрязнение территории первого
пояса ЗСО при их вывозе.

3.2.1.4. Водопроводные сооружения,
расположенные в первом поясе зоны санитарной охраны, должны быть оборудованы с
учетом предотвращения возможности загрязнения питьевой воды через оголовки и
устья скважин, люки и переливные трубы резервуаров и устройства заливки
насосов.

3.2.1.5. Все водозаборы должны быть
оборудованы аппаратурой для систематического контроля соответствия фактического
дебита при эксплуатации водопровода проектной производительности,
предусмотренной при его проектировании и обосновании границ ЗСО.

3.2.2. Мероприятия по второму и третьему
поясам

3.2.2.1. Выявление, тампонирование или
восстановление всех старых, бездействующих, дефектных или неправильно
эксплуатируемых скважин, представляющих опасность в части возможности
загрязнения водоносных горизонтов.

3.2.2.2. Бурение новых скважин и новое
строительство, связанное с нарушением почвенного покрова, производится при
обязательном согласовании с центром государственного
санитарно-эпидемиологического надзора.

3.2.2.3. Запрещение закачки отработанных вод в
подземные горизонты, подземного складирования твердых отходов и разработки недр
земли.

3.2.2.4. Запрещение размещения складов
горюче-смазочных материалов, ядохимикатов и минеральных удобрений, накопителей
промстоков, шламохранилищ и других объектов, обусловливающих опасность
химического загрязнения подземных вод.

Размещение таких объектов допускается в
пределах третьего пояса ЗСО только при использовании защищенных подземных вод,
при условии выполнения специальных мероприятий по защите водоносного горизонта
от загрязнения при наличии санитарно-эпидемиологического заключения центра
государственного санитарно-эпидемиологического надзора, выданного с учетом
заключения органов геологического контроля.

3.2.2.5. Своевременное выполнение необходимых
мероприятий по санитарной охране поверхностных вод, имеющих непосредственную
гидрологическую связь с используемым водоносным горизонтом, в соответствии с
гигиеническими требованиями к охране поверхностных вод.

3.2.3. Мероприятия по второму поясу

Кроме мероприятий, указанных в разделе 3.2.2,
в пределах второго пояса ЗСО подземных источников водоснабжения подлежат
выполнению следующие дополнительные мероприятия.

3.2.3.1. Не допускается:

• размещение кладбищ, скотомогильников, полей
ассенизации, полей фильтрации, навозохранилищ, силосных траншей,
животноводческих и птицеводческих предприятий и других объектов,
обусловливающих опасность микробного загрязнения подземных вод;

• применение удобрений и ядохимикатов;

• рубка леса главного пользования и
реконструкции.

3.2.3.2. Выполнение мероприятий по санитарному
благоустройству территории населенных пунктов и других объектов (оборудование
канализацией, устройство водонепроницаемых выгребов, организация отвода
поверхностного стока и др.).

Что это такое и как работают?

Если спросить рядового городского жителя про принцип работы и устройство очистных сооружений канализации, то в лучшем случае обычно рассказывают про трубы, насосы в общем виде. Однако стоит представлять себе, от чего эта нормальная жизнь может зависеть. Самый важный принцип, по которому строится современная канализационная практика — стремление к тому, чтобы совпадало количество потребляемой людьми и предприятиями воды с количеством стоков. То есть чтобы ни один грамм или миллилитр жидкости не миновал систему сброса и очистки. Общий принцип организации примерно такой:

горизонтально ориентированные отводы от точек сброса (стиральных машин, унитазов, раковин, других бытовых и индустриальных приборов) перенаправляют жидкость в вертикальный стояк;
на цокольном или подвальном уровне здания он контактирует с трубой канализации города (или иного населенного пункта);
по трубам жидкость поступает в очистной комплекс;
после отстаивания и ряда других необходимых манипуляций вода оказывается достаточно чиста, чтобы ее спокойно можно было сбросить в водоем.

Работа домашней канализационной системы отличается только тем, что вся очистка производится в обособленном септике. Поскольку опасность от канализационных стоков очень велика, все комплексы для обращения с ними должны быть устроены согласно официальным нормам. В РФ ключевой норматив – это СП 32.13330.2012 «Канализация. Наружные сети и сооружения». Руководствоваться более старыми нормами непрактично уже потому, что они не учитывают современную технологическую реальность.

Она зависит от целого ряда факторов. Канализационные сооружения загружены в любом случае неоднородно по времени. Особенно это касается частных систем, но даже в городах, где большое число «потребителей» позволяет сгладить суточные колебания, они все равно будут. Номинальной производительностью считается та, которую оборудование может обеспечивать в течение долгого времени без чрезмерного износа.

Максимальная производительность — это та пиковая нагрузка, которую очистные сооружения имеют в течение кратковременного периода. Наконец, выделяют и так называемую мгновенную производительность, которая показывает фактически развиваемую мощность в конкретный момент времени. Если в канализацию поступают бытовые отходы, то в основном они засорены органическими веществами. Такие стоки поступают не только из жилых домов, но и из:

больниц;
школ;
столовых, ресторанов, иных заведений общественного питания;
административных зданий;
гостиниц;
спортивных залов;
культурных и развлекательных объектов.

Другие жидкие стоки (промышленные, с транспортных, энергетических, военных, сельскохозяйственных и специальных объектов) приходится порой очищать от:

солей;
грунта (песка, глины, частиц камня);
остатков стройматериалов;
опасных микроорганизмов;
высокотоксичных реагентов, продуктов их распада;
нефтепродуктов;
продуктов органического синтеза;
спиртов, кислот, щелочей;
радиоактивных веществ.

Решаться проблема очистки может с помощью:

отстойников;
просеивания на ситах;
пропуска через специальные фильтры;
воздействия ультрафиолета;
воздействия специально подбираемых реактивов;
использования биологических организмов.

В канализационных сооружениях часто применяют компрессоры. Подобные приспособления нужны и для крупномасштабных, и для бытовых комплексов. Без подачи сжатого воздуха та же аэрация и/или использование химически активных бактерий практически невозможны. Но несмотря на все усилия, само обращение с канализационными стоками является источником повышенной опасности.

Санитарно-защитная зона канализации обозначает расстояние, на которое во все стороны от точки сброса нельзя заниматься любой деятельностью. Запрет распространяется и на «наземную», и на «подземную» активность. Рытье тоннелей и прокладка кабельных линий связи точно так же запрещены, как жилое строительство или организация парковочных мест. Санитарно-защитная зона канализации составляет для:

высадки деревьев и даже кустов – не менее 3 м;
сооружения любых объектов – 5 м;
складирования, даже временного и под открытым небом – 5 м;
установки фундаментов заборов – 3 м;
монтажа фундаментов одноэтажных и многоэтажных зданий – 5 м.

Охранная зона имеет другую функцию — поддержание работоспособности самих канализационных сооружений и сетей. Тут уже вопрос не в том «заразится кто или нет», а «останутся ли целыми трубы и очистительные аппараты». Охранная зона для сооружений, где используются трубы до 600 мм, составляет 5 м во все стороны. При большем диаметре, независимо от конкретного значения, защищают уже 10 м.

3.4. Мероприятия по санитарно-защитной полосе водоводов

3.4.1. В пределах санитарно-защитной полосы
водоводов должны отсутствовать источники загрязнения почвы и грунтовых вод.

3.4.2. Не допускается прокладка водоводов по
территории свалок, полей ассенизации, полей фильтрации, полей орошения,
кладбищ, скотомогильников, а также прокладка магистральных водоводов по
территории промышленных и сельскохозяйственных предприятий.

Приложение 1

Рекомендуемое

Программа изучения источников питьевого
водоснабжения

1. Подземные источники

1.1. Геологическое строение территории района
расположения источника и общая характеристика гидрогеологических условий его;
тип выбранного водоносного горизонта (артезианский – напорный, грунтовый –
безнапорный), глубина (абсолютная отметка) залегания кровли водоносного
горизонта, мощность, водовмещающие породы (пески, гравий, трещиноватые
известняки); условия и места питания и разгрузки водоносного горизонта; общие
сведения о водообильности горизонта (эксплуатационные запасы); сведения о
существующем и перспективном использовании водоносного горизонта для
водоснабжения и других целей.

1.2. Общие сведения о гидрогеологических
условиях района (месторождения), условия питания водоносных горизонтов,
предполагаемых к использованию для водоснабжения, топографическая, почвенная и
санитарная характеристика участка водозабора, характеристика водоносного
горизонта, намечаемого к эксплуатации (литологический состав, мощность,
защищенность водоносного пласта перекрывающими породами, динамический уровень
воды при расчетном водоотборе).

1.3. Данные о водопроницаемости слоев,
перекрывающих пластов, данные о возможности влияния зоны питания на качество
воды.

1.4. Санитарная характеристика местности,
непосредственно прилегающей к водозабору; расстояние от водозабора до возможных
источников загрязнения воды: брошенных скважин, поглощающих воронок, провалов,
колодцев, заброшенных горных выработок, накопителей и т. п.

2. Поверхностные источники

2.1. Гидрологические данные: площадь
водосборного бассейна, режим поверхностного стока, максимальные, минимальные и
средние расходы, скорость и уровень воды в месте водозабора, средние сроки
ледостава и вскрытия, предполагаемый расход используемой воды и его
соответствие минимальному расходу в источнике, данные по характеристике
приливно-отливных течений.

2.2. Общая санитарная характеристика бассейна
в той его части, которая может влиять на качество воды у водозабора:

• характер
геологического строения бассейна, почва, растительность, наличие лесов,
возделываемых земель, населенных мест;

• промышленные
предприятия (их число, размеры, расположение, характер производства);

• причины,
влияющие или могущие влиять на ухудшение качества воды в водном объекте,
способы и места удаления твердых и жидких отходов в районе нахождения
источника; наличие бытовых, производственных стоков, загрязняющих водоем,
количество отводимых сточных вод, сооружения для их очистки и места их
расположения;

• расстояние
от места спуска сточных вод до водозабора;

• наличие
других возможных причин загрязнения источника (судоходство, лесосплав, водопой,
зимние свалки на лед, купание, водный спорт, мелиоративные работы,
использование удобрений и ядохимикатов в сельском хозяйстве и т. п.).

2.3.
Характеристика самоочищающей способности водоема.

2.4. Для
водохранилищ, кроме того, указываются:

• площадь
зеркала и объем водохранилища, полезный и «мертвый» объем, режим питания и
использования, сработка воды в водохранилище, план водохранилища, его
максимальная и минимальная глубина, характер дна, берегов, донных отложений,
наличие цветения, зарастания, заиления, направление господствующих ветров и
течений, скорость движения воды в водохранилище.

3. Общие данные

3.1. Данные о
возможности организации зоны санитарной охраны источника водоснабжения,
примерные границы зоны санитарной охраны по отдельным ее поясам.

3.2. Данные о необходимости
обработки воды источника (обеззараживание, осветление, обезжелезивание и пр.).

3.3. Данные о
смежных водозаборах, имеющих ту же область питания (местоположение,
производительность, качество воды).

Приложение
2

Особенности проектирования и монтажа

Приступать к строительству очистных сооружений можно только после проверки документации на соответствие:

ГОСТ Р 21.1101;
СП 132.13330;
СП 18.13330.

Проектирование таких систем должно учитывать уклон местности и характеристики грунта даже в большей степени, чем проектирование обычных зданий. Наряду с экономическими аспектами, нужно учитывать санитарные характеристики. Технология очищения и оснастка оборудованием определяются прежде всего составом стоков и их объемом. По возможности стоит предусматривать последовательное применение одной и той же воды в разных этапах очистки стоков. Хороший проект всегда определяет:
